АС Вал автомат — характеристики, фото

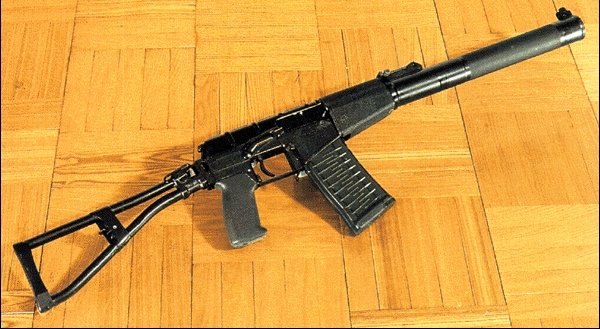

Автомат специальный бесшумный АС Вал (Россия)

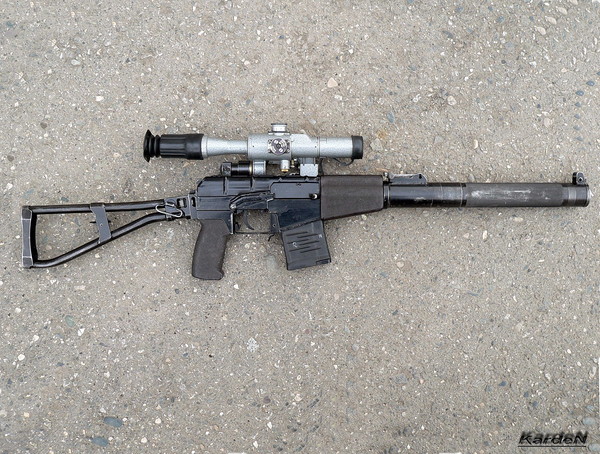

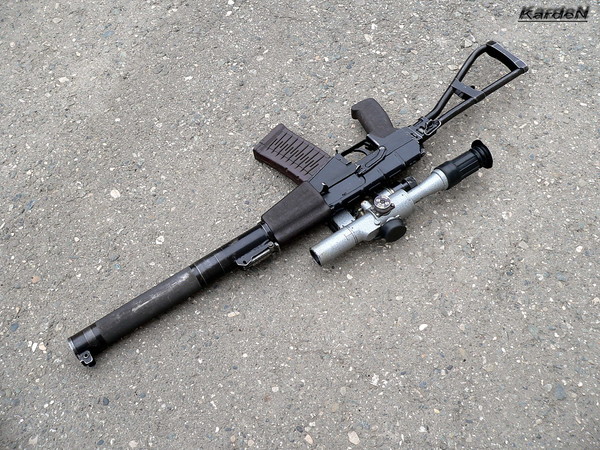

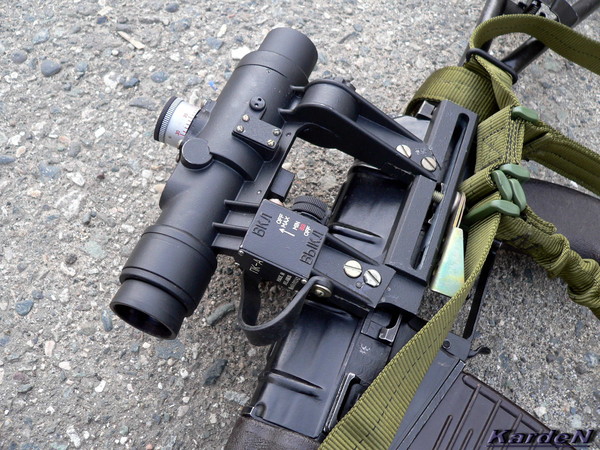

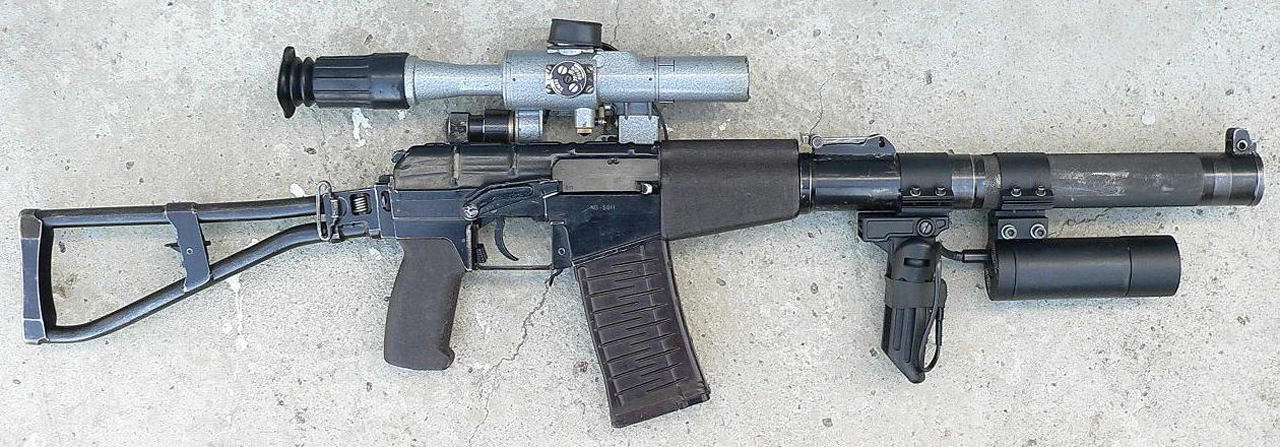

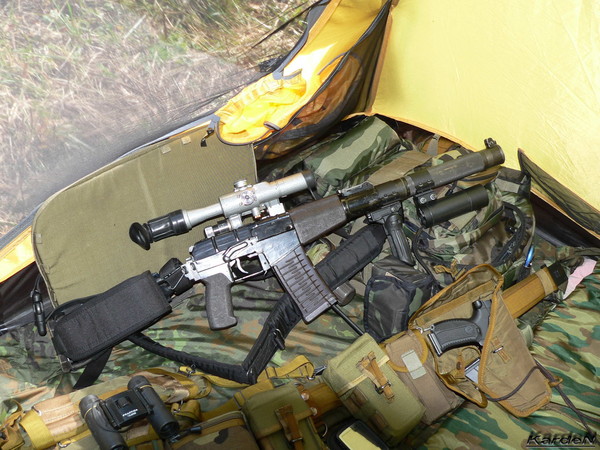

Автомат специальный бесшумный — АС Вал с оптическим прицелом ПСО-1 и установленными на интегрированный глушитель передней складной рукояткой и тактическим фонарем Фото (c) KardeN

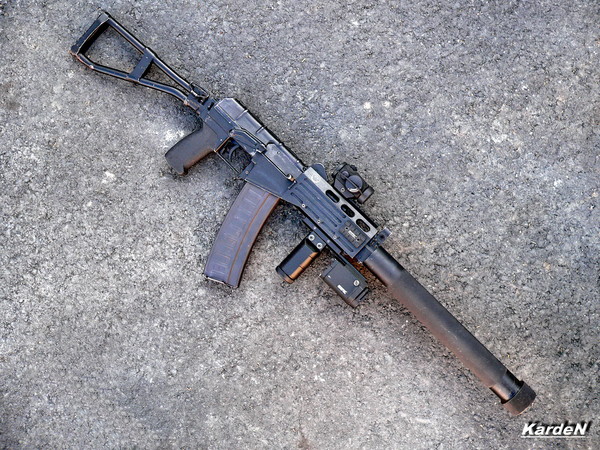

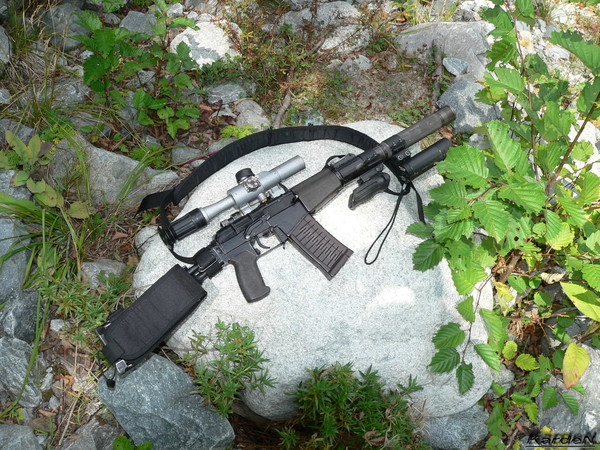

АС Вал, вид слева Фото (c) KardeN

АС «Вал» (Автомат Специальный) был спроектирован конструкторами П. Сердюковым и В. Красниковым в ЦНИИ Точного Машиностроения (ЦНИИТОЧМАШ) во второй половине 1980-х годов на базе бесшумной снайперской винтовки ВСС «Винторез» для вооружения подразделений специального назначения МВД и ВС СССР. «Вал» и «Винторез» унифицированы на 70%, что положительно сказывается на производстве и эксплуатации. Также частью системы бесшумного оружия стал пистолет специальный самозарядный ПСС и нож разведчика стреляющий НРС.

До 1970-х годов подразделениями специального назначения СССР применялись в основном доработанные образцы стрелково-гранатомётного оружия общевойскового назначения, оснащённые глушителями и использовавшие специальные патроны с дозвуковой скоростью полёта пули.

В качестве примера можно привести комплексы «Тишина» на базе АКМ и «Канарейка» на базе АКС-74У, а также пистолеты ПБ и АПБ. Однако подобные решения имели свои недостатки (например, значительное увеличение размеров у пистолетов с глушителями, резкое снижение дальности эффективной стрельбы у автоматов с ПБС-1 и его ограниченный ресурс), поэтому параллельно в ЦНИИточмаш под руководством НИУ КГБ и ГРУ ГШ СССР создавались специальные образцы узконаправленного предназначения, которые бы могли обеспечивать бо́льшую скрытность действий спецподразделений.

Противоречивые тактико-технические требования к снайперской винтовке и автомату (автоматическому карабину), выдвинутые различными ведомствами, стали причиной затягивания работ и к 1983 году требования были согласованы только по снайперской винтовке. ТТЗ к автомату было утверждено только через два года, однако оно оказало ключевое значение и для программы по разработке снайперской винтовки, поскольку предъявляло повышенное значение поражающей способности (требовалось обеспечить поражение живой силы в бронежилетах 6Б2 на дальности 400 м, в то время в ТТЗ на снайперскую винтовку говорилось только об армейском шлеме).

В результате этого снайперская винтовка была полностью переделана под новый патрон 9×39 мм, а на её основе был создан автомат, а точнее автоматическая винтовка «Вал».

Автоматическая винтовка специального назначения «Вал» построена на основе газоотводной автоматики с длинным рабочим ходом газового поршня. Газовый поршень расположен над стволом и жестко связан с затворной рамой. Внутри поршень полый, и в него входит своим передним концом возвратно-боевая пружина. УСМ — ударникового типа. Запирание ствола осуществляется поворотным затвором, имеющим 6 боевых упоров, за вырезы в ствольной коробке. Ствольная коробка — фрезерованная из стали. В сравнении со штамповкой такой метод повышает жёсткость конструкции, однако также увеличивается масса и себестоимость производства. Для защиты от коррозии применяется воронение стали. В стенках ствола имеются четыре ряда наклонных отверстий, обеспечивающих равномерный отвод пороховых газов (часть газов отводится в камеру глушителя ещё при движении пули по стволу).

Приклад — трубчатый, складной влево, металлический, достаточно прочный для использования в ближнем бою, в сложенном состоянии не препятствует стрельбе. Шершавая поверхность пистолетной рукоятки позволяет прочно удерживать её, чему также способствует и сама форма рукоятки. Пистолетная рукоятка, цевьё и двухрядные магазины — пластиковые. Встроенный глушитель играет также роль пламегасителя. Благодаря ему и патронам с дозвуковой скоростью уровень звукового давления при выстреле составляет 130 дБ. Переводчик режимов огня расположен в задней части спусковой скобы, а предохранитель и рукоятка перезаряжания — справа. Несмотря на улучшения в эргономике в сравнении с АК полностью двусторонним оружием «Вал» назвать нельзя: стрелку приходится убирать руку с пистолетной рукоятки для того, чтобы снять оружие с предохранителя или передёрнуть рукоятку затвора (для осуществления этих операций левой рукой приходится наклонить и развернуть автомат). Также в качестве недостатков стоит отметить лязг затвора и случаи повреждения пулей при выстреле.

В нём используются специальные 9-мм дозвуковые патроны СП-5 и СП-6. Пуля снайперского патрона СП-5 (со стальным сердечником) пробивает бронежилеты 2 класса или 6-мм стальной лист на дальности 100 м, а 2-мм — на всём расстоянии прицельной стрельбы, при этом сохраняется энергия, достаточная для поражения укрывшегося противника. Бронебойный патрон СП-6 с увеличенным сердечником из закалённой стали способен вывести из строя автомобиль и даже легкобронированную технику. Она пробивает 8-мм стальной лист на дальности 100 м, а 5-мм стальной лист или бронежилеты 3 класса — на всём расстоянии прицельной стрельбы. Данные показатели сравнимы с таковыми у стандартных патронов калибра 5,56 мм, 5,45 мм, обладающих в несколько раз большей дульной энергией.

Прицельные приспособления включают мушку и секторный прицел, маркированный от 25 до 400 метров, установленные на кожухе глушителя. Кроме того, на левой стенке ствольной коробки расположена планка для крепления кронштейнов для оптических дневных (например, ПСО-1М) и ночных (например, 1-ПН-51) прицелов, дающих возможность распознавать цели на удалении до 300 м.

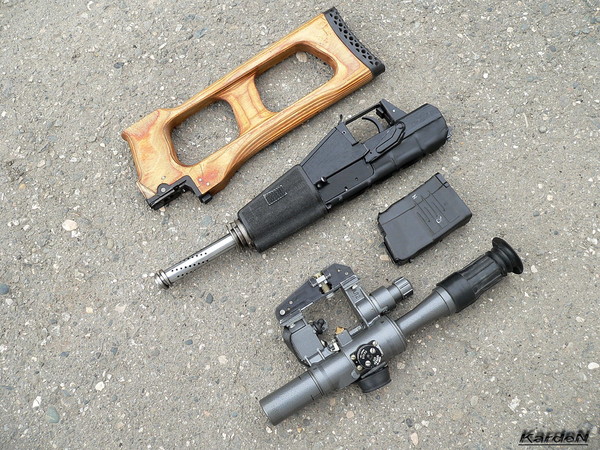

Разобранное на основные узлы (ствольная коробка со стволом, автоматикой, УСМ и цевьём, глушитель с прицельными приспособлениями, приклад) оружие транспортируется в специальном кейсе вместе с прицелами и магазинами. Сборка занимает от 30 до 60 секунд в зависимости от подготовки стрелка.

Неполная разборка:

  • Отделить магазин при нажатой защелке магазина.
  • Отделить глушитель при утопленной защелке корпуса глушителя.
  • Отделить сепаратор от корпуса глушителя при отжатой защелке сепаратора.
  • Отделить пружину сепаратора.
  • Отделить крышку ствольной коробки при утопленном фиксаторе крышки.
  • Отделить возвратный механизм, подав упор механизма вперед.
  • Отделить ударник, отведя его в крайнее заднее положение.
  • Отделить затворную раму с затвором, отведя в крайнее заднее положение.
  • Отделить затвор от затворной рамы.
  • Отделить цевье при утопленной защелке
  • Отделить трубку поворотом по часовой стрелке до совпадения со шлицом ствольной коробки.

Сборка производится в обратной последовательности.

Комплектация

  • Чехол для переноски.
  • Корпус пенала.
  • Крышка пенала.
  • Отвёртка.
  • Выколотка.
  • Ерш.
  • Протирка.
  • Нож-скребок.
  • Обойма.
  • Шомпол.
  • Масленка.
  • Чехол прицела.
  • Сумка для прицела и магазинов.
  • Магазины.
  • Сумка под ЗИП.
  • Ремень для ношения оружия.
  • Каждый автомат комплектуется индивидуальным (одиночным) комплектом запасных частей и принадлежностей (ЗИП-О). Он предназначен для обеспечения эксплуатации образца оружия и поддержания его в исправном состоянии. В состав ЗИП-О винтовки входят:
  • шомпол — имеет с одной стороны кольцо, а с другой — резьбу для навинчивания протирки, ерша или скребка.
  • масленка — стандартная, от автоматов АКМ.
  • принадлежность — стандартная, от автоматов АКМ.
  • скребок — предназначен для удаления порохового нагара с внутренней поверхности корпуса глушителя. Для чистки он навинчивается на шомпол. В процессе эксплуатации оружия конструкция скребка была изменена.
  • нож — служит для удаления порохового нагара с поверхностей сепаратора, ствола и газового поршня. Нож имеет два лезвия — для чистки наружных поверхностей ствола и газового поршня, и для чистки сепаратора.
  • шесть 20-зарядных магазинов,
  • ремень.

В состав укладочных средств автомата входят:

  • чехол для переноски автомата,
  • сумка для переноски прицела
  • жилет для размещения и переноски — шести магазинов, двух сигнальных ракет, или одной сигнальной ракеты и ножа, трех ручных гранат, пистолета ПСС и запасного магазина к нему.

Магазины автомата взаимозаменяемы с таковыми у винтовки ВСС Винторез.

Преимущества и недостатки автоматической винтовки АС «Вал»

Преимущества

  • Небольшие габариты и масса. Пуля имеет приемлемую дульную энергию (665 Дж), благодаря большой массе (16,1 г) долго сохраняет ее. Так, на расстоянии 400 м она составляет около 500 Дж, что обеспечивает высокое пробивное и убойное действие.
  • Кучность и меткость стрельбы на расстоянии до 300 м вполне удовлетворительны.
  • Оружие легко разбирается. В разобранном виде помещается в кейсе.
  • С левой стороны ствольной коробки имеется универсальное посадочное место для крепления оптических и ночных прицелов различного типа. Интегрированный со стволом глушитель обеспечивает хорошее подавление звуковой волны и вспышки пламени. Наложение остаточного звука на окружающие шумы делает звук выстрела неразличимым. Глушитель не имеет сменных элементов, поэтому обладает долговечностью.
  • Переводчик режима огня находится рядом со спусковым крючком, его переключение возможно без снятия руки с рукоятки управления огнем.
  • Использование нескольких типов патронов — СП-5, СП-6 обеспечивает как высокоточную стрельбу, так и поражение целей в индивидуальных средствах бронезащиты или находящихся за преградой (в автомобиле).

Недостатки

  • Невысокая эффективная дальность стрельбы (не более 400 м). Лязг затвора при стрельбе. Затвор можно взводить только правой рукой. Металлический приклад недостаточно удобен. Емкость магазина недостаточна.
  • Большая крутизна траектории затрудняет выбор точки прицеливания. Для выключения предохранителя необходимо отрывать руку от рукоятки управления огнем. Габариты глушителя слишком велики, в то же время жесткость его сепаратора невелика. Запирание узла глушителя недостаточно свободное и надежное. Известны случаи повреждения сепаратора пулей при выстреле.
  • Используемые патроны дефицитны.

Отзывы владельцев

Личное мнение сотрудника специального подразделения МВД, имеющего большой боевой опыт работы в «горячих точках» по АС Вал:

«Бесшумный автомат АС Вал очень удобный, прикладистый, так и просится в руки. Приклад сам находит точку упора в плечи, щека ложиться в нужное место на прикладе. Из отечественных складных прикладов, приклад АС — самый лучший. Шершавая поверхность позволяет прочно удерживать рукоятку управления огнем, чему также способствует и сама форма рукоятки. Относительно длинная прицельная линия благоприятно влияет на точность стрельбы. Удобное, несмотря на небольшие размеры, цевье, имеет такую же нескользящую поверхность, что и рукоятка.

Цевье полностью перекрывается сложенными прикладом и в таком положении стрелять, например, в тесном пространстве, надежно удерживая оружие — трудновато. Чтобы исправить этот недостаток я установил рукоятку на корпусе глушителя. Практически каждая деталь в автомате способствует улучшению кучности и уменьшению шума при стрельбе. По этим параметрам он превосходит все однотипные отечественные автоматы. Я, например, на расстоянии 100 метров, лежа с использованием оптического прицела, попадал в дно инертного выстрела ВОГ-25. Конечно, не с первого выстрела.

Автомат много дает своему хозяину, но и требует к себе особого внимания. Это касается обслуживания, точнее чистки. Любой, кто имел дело с чисткой АС и ВСС после стрельбы поймет, что я имею в виду. Порох П-45, применяемый в штатных патронах, дает обильный нагар, который по прошествии некоторого времени затвердевает приходиться попотеть, чтобы избавится от него. Львиную долю времени отнимает чистка сепаратора и внутренней поверхности глушителя, как наиболее подверженные разрушительному пороховых газов. Тут в ход идут различные порошки и гели для чистки посуды… Но, несмотря на все эти мелочи автомат очень хорош. Хотя требует к себе деликатного обращения…. Я люблю этот автомат, и он отвечает мне взаимностью». KardeN

Технические характеристики

  • Калибр: 9×39
  • Длина оружия: 875/615 мм
  • Длина ствола: 200 мм
  • Масса без патронов: 2,5 кг.
  • Темп стрельбы: 800-900 выстр./мин
  • Емкость магазина: 10 или 20 патронов

Штурмовые винтовки

Автомат специальный АС «Вал» (Россия / СССР)

АС «Вал»

ВСС «Винторез»

Во второй половине 1980-х годов конструкторами ЦНИИ Точного Машиностроения П. Сердюковым и В. Красниковым были разработаны два варианта единой системы «бесшумного» оружия, унифицированные по деталям и узлам на 70% и предназначенные для ведения бесшумной и беспламенной стрельбы на дальности до 400 метров

Система «бесшумного» оружия специального назначения состоит из винтовки ВСС «Винторез» (винтовка специальная снайперская) и автомата АС «Вал» (автомат специальный) и была принята на вооружение различных подразделений специального назначения СССР в 1987 году.

патроны 7.62х39, СП-5, СП-6
(слева-направо)

Новое оружие было разработано под 9-мм специальные патроны СП-5 и СП-6. Специальные 9-мм патроны созданы в ЦНИИ ТочМаш на основе гильзы промежуточного патрона 7.62х39 мм обр. 1943 г. Сравнительно небольшая отдача и высокая точность изготовления «снайперского» СП-5 конструкции Н.Забелина способствует меткой стрельбе. Дозвуковая скорость пули, как и во всех бесшумных образцах, ограничивает прицельную дальность 400 (с ночным прицелом – 300) метрами. Пуля «бронебойного» патрона СП-6 конструкции Н. Фролова способна пробить 8 мм стальной лист на дистанции 100 м или поразить цель, защищенную бронежилетом 2-3 класса защиты на 300-400 метрах.

Автомат специальный АС «Вал» также как и ВСС «Винторез» построен на основе газоотводной автоматики с длинным рабочим ходом газового поршня. Газовый поршень расположен над стволом и жестко связан с затворной рамой. Внутри поршень полый, и в него входит своим передним концом возвратная пружина. Запирание ствола осуществляется поворотным затвором, имеющим 6 боевых упоров, за вырезы в ствольной коробке. Работа автоматики отличается низким уровнем шума.

схема АС «Вал»

Ствольная коробка изготавливается из стали методом фрезерования, что обеспечивает большую жесткость по сравнению со штампованной коробкой, но ведет к увеличению массы оружия и себестоимости его изготовления. Защита металлических деталей от коррозии обеспечена методом воронения.

Калибр, мм9х39
Длина, мм
— приклад разложен
— приклад сложен
875
615
Длина ствола
без глушителя, мм		200
Вес без магазина, кг2.5
Магазин, кол. патронов10, 20
Начальная скорость
пули, м/с		295
Прицельная дальность
стрельбы, м		400
Темп стрельбы,
выстр/мин		800 — 900

Автомат имеет ударно-спусковой механизм ударникового типа, допускающий ведение стрельбы одиночными выстрелами и длительными очередями.

Флажковый предохранитель выполнен по типу СВД и во включенном положении перекрывает паз для рукоятки заряжания оружия.

Отдельный двухпозиционный переключатель режимов стрельбы расположен внутри спусковой скобы, сразу за спусковым крючком.

Короткий ствол АС имеет в своей передней части (после газоотводного отверстия) ряд групп отверстий, выполненных по дну нарезов, и предназначенных для отвода части пороховых газов из ствола в заднюю, расширительную камеру глушителя.

Интегрированный глушитель целиком накрывает ствол впереди короткого цевья. Газы отводятся в глушитель через ряды отверстий, выполненных в стволе по дну нарезов. В глушителе газы последовательно рассеиваются, проходят расширительные камеры, сепаратор, разбиваются на взаимогасящие потоки, охлаждаются сеткой-радиатором, свернутой в рулон. Сепаратор включает несколько перегородок, установленных под разными углами к оси канала ствола. Глушитель не имеет сменных элементов, поэтому обладает достаточной долговечностью; легко отделяется от оружия и разбирается для чистки, но ведение огня из оружия со снятым глушителем не допускается.

Уровень звукового давления выстрела из АС «Вал» находится на уровне звука выстрела малокалиберной винтовки.

АС «Вал»
с установленным оптическим прицелом

Механические прицельные приспособления автомата включают мушку и секторный прицел, маркированный от 25 до 420 метров, установленные на кожухе глушителя. Кроме того, на левой стенке ствольной коробки расположена планка для крепления кронштейнов с различными коллиматорными, оптическими и ночными прицелами.

АС «Вал»
приклад сложен

Питание автомата боеприпасами осуществляется из штатных магазинов емкостью на 20 патронов. Также допускается использование 10-зарядных магазинов от винтовки ВСС «Винторез».

Кроме бронебойных патронов СП-6 в автомате также возможно использование снайперских патронов СП-5, созданных для винтовки ВСС, но они обеспечивают меньшую бронебойность.

Цевье, магазин и пистолетная рукоятка оружия выполнены из черного ударопрочного пластика.

Для обеспечения необходимой устойчивости при стрельбе автомат снабжен откидывающимся влево-вперед рамочным металлическим прикладом. Впрочем, благодаря сравнительно небольшой силе отдачи стрельбу из автомата можно вести и при сложенном прикладе.

АС «Вал»
неполная разборка

Автомат АС «Вал» прост по конструкции и легко разбирается на крупные узлы: ствол со ствольной коробкой, деталями автоматики, ударно-спусковым механизмом и цевьем, глушитель с прицельными приспособлениями, приклад. Все это вместе с прицелами и магазинами укладывается в кейс. Сборка оружия в зависимости от подготовки стрелка занимает от 30 до 60 секунд.

Автомат получил боевое крещение в силовых акциях по наведению конституционного порядка на Северном Кавказе и зарекомендовал себя как надежное высокоэффективное оружие, использовавшееся спецподразделениями органов государственной безопасности и внутренних дел, а также частями и подразделениями специального назначения Российских вооруженных сил.

Автомат обладает рядом достоинств. Небольшие масса и габариты. Пуля имеет высокую дульную энергию (665 Дж), а благодаря большой массе (16,1 г) долго ее сохраняет (на расстоянии 400 метров она еще сохраняет около 500 Дж, что положительно сказывается на пробивающей способности пули и убойности). На расстоянии до 300 м кучность и меткость огня достаточно хорошие. Автомат прост по конструкции и легко разбирается. Интегрированный глушитель обеспечивает хорошее подавление вспышки пламени и выстрела, а также не содержит сменных элементов. Использование нескольких типов патронов – СП-5 и СП-6 обеспечивает как высокоточную стрельбу, так и поражение целей в индивидуальных средствах бронезащиты или находящихся за преградой (в бронированном автомобиле). Конструкция автомата АС на 70 % унифицирована с винтовкой ВСС, в том числе и по используемым типам прицелов, что удешевляет производство обоих моделей и упрощает обучение военнослужащих.

АС «Вал»

Однако АС «Вал» обладает и некоторыми недостатками. Емкость магазина недостаточна. Лязг затвора при стрельбе, который можно взводить лишь правой рукой. Большая крутизна траектории полета пули, вследствие ее малой начальной скорости, и, как следствие, затруднение выбора точки прицеливания, что требует хорошей подготовки стрелка. Для выключения предохранителя необходимо снимать руку с рукояти. Запирание узла глушителя недостаточно надежное. Известны случаи повреждения глушителя пулей при выстреле. Используемые патроны очень дефицитны. Малая эффективная дальность стрельбы. Металлический приклад недостаточно удобен.

Серийное производство автоматов АС «Вал», также как и снайперских винтовок ВСС «Винторез» было налажено на Тульском Оружейном Заводе.

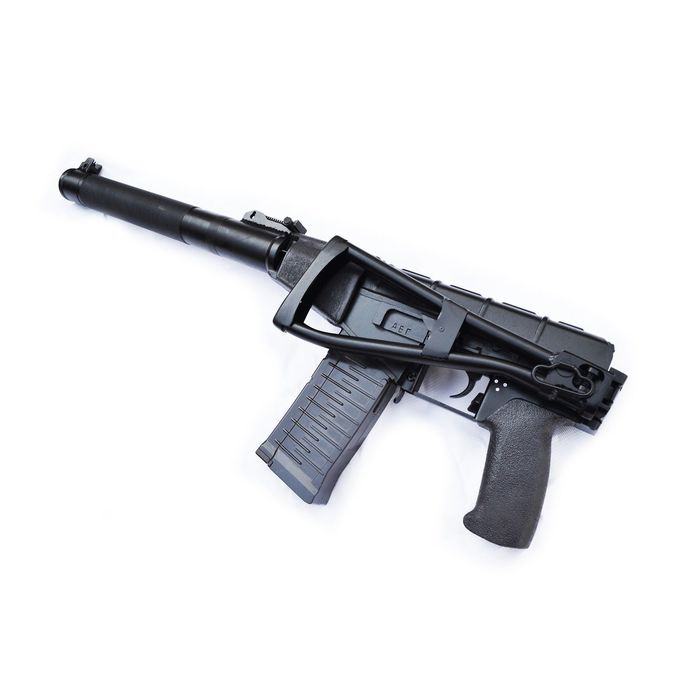

Штурмовая винтовка АС ВАЛ «ТЕНЬ» серии «PRACTICAL»

Штурмовая винтовка АС ВАЛ «ТЕНЬ» серии «PRACTICAL» — фото

Video

Боевой прототип

Война никогда не сводилась к открытому вооруженному противоборству. Довольно часто успех приносит не массированное наступление, сопровождающееся страшным грохотом артиллерийской канонады, а «тихие», скрытые от глаз противника операции, которые проводят сравнительно небольшие группы хорошо подготовленных бойцов. Таким отрядам требуется особое оружие — бесшумное, при этом способное уничтожать цели, находящиеся на значительном удалении.

С учётом этих требований в Советском Союзе бы разработали автомат «Вал», который и сегодня активно используется армейскими подразделениями специального назначения, а также силовыми подразделениями Федеральной службы безопасности и ФСО. Этот образец оружия чрезвычайно высоко оценивается военными экспертами во многих странах мира.

Конструктивные особенности

Перед нами серия Practical, а это значит, что игровой «Вал» готов «валить» своих лазертаг-оппонентов. Из особенностей корпуса: складывающийся на левую сторону приклад, двухпозиционный переключатель режимов огня, секторный прицел в штатной комплектации.

Приклад треугольной формы скошен немного к низу для более плотного упора в плечо.

Для прочного и удобного удержания винтовки используется пистолетная рукоятка, поверхность которой сделана немного шершавой. Перезарядка реализована на затвор, осуществляется при помощи рукоятки, расположенной справа.

«Тень» допускает крепление более совершенных приспособлений: для дополнительной оптики есть специальная планка с левой стороны ствольной коробки.

Игровые характеристики

Особенность «Вала» — отсутствие внешней тубусной системы. Вся лазертаг-оптика интегрирована внутрь макета, оптическая линза, ИК-излучатель прекрасно размещаются в штатной конструкции корпуса.

Автомат работает от литиевого аккумулятора, ёмкостью 2.2 Ah, гарантируется до 36 часов работы. В штатную комплектацию входит винтовка. Датчики поражения, зарядные устройства, прицелы приобретаются отдельно.

Из оптики подойдет любой экземпляр с увеличением, здесь больше опираться стоит на конкретные задачи игрока и внешний вид прицела. «Вал» поддерживает любую лазертаг-платформу: 9, 10, 11 поколение может использоваться без ограничений. Имитация отдачи опциональна и приобретается отдельно.



Оборудование

Штурмовая винтовка АС ВАЛ «ТЕНЬ» серии «PRACTICAL»

42 700 Р

Заплечный ремень для биатлонной винтовки

4 900 Р

Сервер для VR-арены

99 990 Р

Надувная фигура «М-большая» (боковая часть)

32 350 Р

Статьи

Штурмовая винтовка M16-A1 SAIGON серии«ELITE»

Частые вопросы клиентов после получения оборудования

Лазертаг как дополнительный сервис в гостиницах и отелях

Лазертаг в детских лагерях: идеальное развлечение для всех возрастов

Видео

Характеристики

Масса 2,3 кг

Оптимальная дальность стрельбы 250/400 м

Время автономной работы до 36 ч

Тип используемого аккумулятора Li+ 2,2 Ah; 7,4 V

Тип зарядного устройства LI+ (7,4; 1000 MA)

Длина сложенный/разложенный/раздвинутый 64 / 90 см

Гарантия 12 месяцев

Лучший выбор

Штурмовая винтовка АС ВАЛ «ТЕНЬ» серии «PRACTICAL»

Вал что это? Значение слова Вал

У этого термина существуют и другие значения, см. Вал (значения).

АС «Вал»
Специальный бесшумный автомат «Вал»
Типавтомат
СтранаСССР
История службы
Годы эксплуатации1987 год — настоящее время
Принят на вооружение1980
На вооруженииСССР Грузия Казахстан Армения
Войны и конфликтыПервая чеченская война, Вторая чеченская война, Война в Южной Осетии (2008).
История производства
КонструкторПётр Сердюков В. Красников
ПроизводительЦНИИточмаш[1] тульский оружейный завод[1]
Всего выпущенопроизводство продолжается
ВариантыСР-3
Характеристики
Масса, кг2,5 (без прицела и с неснаряжённым магазином)[2] 3,54 (со снаряжённым магазином и прицелом ПСО-1) 4,95 (со снаряженным магазином и прицелом 1-ПН-51)[3]
Длина, мм875/615 с разложенным/ сложенным прикладом[2]
Длина ствола, мм200 (без глушителя)
Ширина, мм40[3]
Высота, мм205[3]
Патрон9×39 мм (СП-5, СП-6, ПАБ-9, СПП, БП)[2]
Калибр, мм9
Принципы работыотвод пороховых газов, поворотный затвор
Скорострельность, выстрелов/мин950 (техническая)[4] 30 (боевая одиночными)[4] 90 (боевая очередями)[4]
Начальная скорость пули, м/с280—295[4]
Прицельная дальность, м420 (открытый прицел)[4] 400 (оптический ПСО-1-1)[2] 300 (с ночным прицелом 1-ПН-51)[3]
Вид боепитаниякоробчатый магазин на 20 патронов[2] (возможно использование магазинов от ВСС на 10 патронов и СР-3М на 30 патронов)
Прицелсекторный, имеется возможность установки различных коллиматорных, оптических и ночных прицелов
Медиафайлы на Викискладе

АС «Вал»

(
А
втомат
С
пециальный, Индекс ГРАУ —
6П30
) — бесшумный автомат, разработанный в климовском ЦНИИточмаш конструкторами П. Сердюковым и В. Красниковым во второй половине 1980-х годов на базе бесшумной снайперской винтовки «ВСС». «Вал» и «ВСС» визуально похожи и унифицированы на 70 %.

Также частью этой системы бесшумного оружия стал пистолет специальный самозарядный (ПСС) и нож разведчика стреляющий (НРС)[1].

История

До 1970-х годов подразделениями специального назначения СССР применялись в основном доработанные образцы стрелково-гранатомётного оружия общевойскового назначения, оснащённые глушителями и использовавшие специальные патроны с дозвуковой скоростью полёта пули. В качестве примера можно привести комплексы «Тишина» на базе АКМ и «Канарейка» на базе АКС74У, а также пистолеты и АПБ. Однако подобные решения имели свои недостатки (например, значительное увеличение размеров у пистолетов с глушителями, резкое снижение дальности эффективной стрельбы у автоматов с ПБС-1 и его ограниченный ресурс), поэтому параллельно в ЦНИИточмаш под руководством НИУ КГБ и ГРУ ГШ СССР создавались специальные образцы узконаправленного предназначения, которые бы могли обеспечивать бо́льшую скрытность действий спецподразделений[1].

Противоречивые тактико-технические требования к снайперской винтовке и автомату, выдвинутые различными ведомствами, стали причиной затягивания работ и к 1983 году требования были согласованы только по снайперской винтовке. ТТЗ к автомату было утверждено только через два года, однако оно обрело ключевое значение и для программы по разработке снайперской винтовки, поскольку предъявляло повышенное значение поражающей способности (требовалось обеспечить поражение живой силы в бронежилетах 6Б2 на дальности 400 м, в то время в ТТЗ на снайперскую винтовку говорилось только об армейском шлеме). В результате этого снайперская винтовка была полностью переделана под новый патрон 9×39 мм, а на её основе был создан автомат «Вал» (который стал основой для разработки малогабаритного автомата СР-3 «Вихрь»)[1].

В архитектуре и в переносном смысле

Изучаемый термин также употребляется архитекторами, а еще он присутствует в речи в переносном значении.

В архитектуре это полукруглый в поперечном сечении архитектурный облом. Пример: «Ряд специалистов считает неправильным, что очень многие из архитектурных решений у нас по-прежнему определяет вал».

В переносном смысле рассматриваемая лексема применяется, когда говорят о наивысшем подъеме или массовом наплыве чего-нибудь. Пример: «После выступления журналиста в ток-шоу на него обрушился огромный вал известности. Такого поворота событий он никак не мог предположить».

Определиться с тем, что значит вал, поможет знакомство с его происхождением, которое является достаточно изученным лингвистами, и поэтому интересным для подробного рассмотрения.

Описание

Автомат специальный «Вал» построен на основе газоотводной автоматики с длинным рабочим ходом газового поршня. Газовый поршень расположен над стволом и жёстко связан с затворной рамой. Внутри поршень полый, и в него входит своим передним концом возвратно-боевая пружина. УСМ — ударникового типа. Запирание ствола осуществляется поворотным затвором, имеющим 6 боевых упоров, за вырезы в ствольной коробке. Ствольная коробка — фрезерованная из стали. В сравнении со штамповкой такой метод повышает жёсткость конструкции, однако также увеличивается масса и себестоимость производства. Для защиты от коррозии применяется воронение стали. В стенках ствола имеются четыре ряда наклонных отверстий, обеспечивающих равномерный отвод пороховых газов (часть газов отводится в камеру глушителя ещё при движении пули по стволу).

Приклад — трубчатый, складной влево, металлический, достаточно прочный для использования в ближнем бою, в сложенном состоянии не препятствует стрельбе. Шершавая поверхность пистолетной рукоятки позволяет прочно удерживать её, чему также способствует и сама форма рукоятки.[5] Пистолетная рукоятка, цевьё и двухрядные магазины — пластиковые. Встроенный глушитель играет также роль пламегасителя.[4] Благодаря ему и патронам с дозвуковой скоростью уровень звукового давления при выстреле составляет 130 .[6] Переводчик режимов огня расположен в задней части спусковой скобы, а предохранитель и рукоятка перезаряжания — справа. Несмотря на улучшения в эргономике, в сравнении с автоматом Калашникова полностью двусторонним оружием «Вал» назвать нельзя: стрелку приходится убирать руку с пистолетной рукоятки для того, чтобы снять оружие с предохранителя или передёрнуть рукоятку затвора (для осуществления этих операций левой рукой приходится наклонять и разворачивать автомат). Также в качестве недостатков стоит отметить лязг затвора и случаи повреждения пулей при выстреле.

В нём используются специальные 9-мм дозвуковые патроны СП-5 и СП-6. Пуля снайперского патрона СП-5 (со стальным сердечником) пробивает бронежилеты 2 класса или 6-мм стальной лист на дальности 100 м, а 2-мм — на всём расстоянии прицельной стрельбы, при этом сохраняется энергия, достаточная для поражения укрывшегося противника. Бронебойный патрон СП-6 с увеличенным сердечником из закалённой стали способен вывести из строя автомобиль и даже легкобронированную технику. Она пробивает 8-мм стальной лист на дальности 100 м, а 5-мм стальной лист или бронежилеты 3 класса — на всём расстоянии прицельной стрельбы. Данные показатели сравнимы с таковыми у стандартных патронов калибра 5,56 мм, 5,45 мм, обладающих в несколько раз большей дульной энергией.[4]

Прицельные приспособления включают мушку и секторный прицел, маркированный от 25 до 400 метров, установленные на кожухе глушителя. Кроме того, на левой стенке ствольной коробки расположена планка для крепления кронштейнов для оптических дневных (например, ПСО-1М) и ночных (например, 1-ПН-51) прицелов, дающих возможность распознавать цели на удалении до 300 м.

Разобранный на основные узлы (ствольная коробка со стволом, автоматикой, УСМ и цевьём, глушитель с прицельными приспособлениями, приклад) автомат транспортируется в специальном кейсе вместе с прицелами и магазинами. Сборка занимает от 30 до 60 секунд в зависимости от подготовки стрелка.

Вал

Значение слова Вал по Ефремовой: Вал — 1. Длинная земляная насыпь, созданная для защитных или хозяйственных целей. 2. Большая, высокая волна. 3. перен. Движущаяся масса, поток воздуха, дождя, огня и т. п. 4. перен. Масса

движущихся людей, животных и т.п. 5. местн. То же, что: валок (2*).
Вращающийся (обычно в подшипниках) стержень в различных механизмах, передающий движение другим, связанным с ним деталям. Общий объем продукции, произведенной за определенный период, в стоимостном выражении.
Значение слова Вал по Ожегову: Вал — Стержень, вращающийся на опорах и передающий движение другим частям механизма
Вал
Длинная земляная насыпь
ВалОбщий
объем продукции в стоимостном выражении, произведенной за какой-нибудь определенный период
ВалОчень
высокая волна

Вал в Энциклопедическом словаре: Вал — (валик) — криволинейный архитектурный облом, полукруглый в поперечномразрезе.

в экономике — общий объем продукции в стоимостном выражении,произведенной за какой-либо определенный период. деталь машины, передающая крутящий момент и поддерживающаявращающиеся детали. Различают валы прямые (гладкие и ступенчатые),коленчатые, валы-шестерни и т. д., а также гибкие валы и торсионы(передают только крутящий момент). высокая земляная насыпь, обычно сочеталась со рвом впереди.Служил препятствием для атакующего противника, боевой позициейобороняющихся. Применялся до 1-й мировой войны. 2)
Система
укрепленныхполос и позиций (см. »Атлантический вал», Валы римские, »Восточный вал»).

Значение слова Вал по словарю Ушакова: ВАЛ вала, мн. валы, м. (тех.). 1. Деревянный или металлический Цилиндр в различных машинах, вращающийся вокруг своей оси. 2. Цилиндр с зубцами в механическом музыкальном инструменте, содержащий запись какой-н. пьесы.

ВАЛ вала, мн. валы, м. Земляная насыпь значительной длины (в старое время служившая для укрепления местности и защиты ее от неприятеля). Городской вал. ВАЛ вала, мн. валы, м. Значительной высоты волна. И ветры свистели и пели валы. Тютчев. девятый вал. (см. девятый).

Значение слова Вал по словарю Даля: Вал м. (немецк. Wall, Welle? валять (валить)? Рейфа производит от ваять, ошибочно) земляная насыпь грядой или гребнем, для укрепления и защиты места от неприятеля, раскаты, или от воды, или замест ограды, насыпь; обычно вдоль вала, снаружи, быв

Определение слова «Вал» по БСЭ: Вал — в машиностроении, вращающаяся (обычно в подшипниках) деталь машины, передающая крутящий момент. В. — одна из основных деталей почти всех машин и механизмов. По конструкции различают прямые (гладкие, ступенчатые, шлицевые кулачковые валы), коленчатые валы, гибкие валы и др. Наиболее распространены прямые ступенчатые В. (рис.), в которых фиксирующие уступы препятствуют осевому перемещению установленных на В. деталей, а переходные уступы разграничивают участки с различными диаметрами и допусками. Расчёт В. производят на прочность, жёсткость и колебания. Ступенчатый вал: 1 — фиксирующий уступ; 2 — переходный уступ; 3 — зубчатое колесо; 4 — шарикоподшипник.

Вал (военный) высокая земляная насыпь, обычно со рвом впереди, служившая преградой для атакующего противника, боевой позицией обороняющихся — стрелков и артиллерии, прикрытием от прицельного огня и наблюдения противника. В., приспособленный для вооружения артиллерией, называется артиллерийским; предназначенный только для пехоты — стрелковым. В. широко применялись до 1-й мировой войны 1914-18 при укреплении населенных пунктов, в крепостях и для прикрытия границ. В. состоял из Бруствера и валганга (уступчатой площадки). Бруствер служил прикрытием боевой позиции. Валганг располагался 2 уступами: верхний уступ обычно служил для установки орудий и назывался артиллерийским валгангом; нижний — для движения орудий и людей и назывался валгангом сообщения. Вал — в архитектуре (в мелкомасштабных профилях — валик), криволинейный архитектурный облом (см. Обломы архитектурные), имеющий в поперечном разрезе вид полукруга.

Вакцинотерапия Вал Вал Отбора Мощности

Комплектация

  1. Чехол для переноски.
  2. Корпус пенала.
  3. Крышка пенала.
  4. Отвёртка.
  5. Выколотка.
  6. Ёрш.
  7. Протирка.
  8. Нож-скребок.
  9. Магазин.
  10. Шомпол.
  11. Маслёнка.
  12. Чехол прицела.
  13. Сумка для прицела и магазинов.
  14. Магазины.
  15. Сумка под ЗИП.
  16. Ремень для ношения оружия.[7]

Каждый автомат комплектуется индивидуальным (одиночным) комплектом запасных частей и принадлежностей (ЗИП-О). Он предназначен для обеспечения эксплуатации образца оружия и поддержания его в исправном состоянии. В состав ЗИП-О винтовки входят:

  • шомпол — имеет с одной стороны кольцо, а с другой — резьбу для навинчивания протирки, ерша или скребка.
  • маслёнка — стандартная, от автоматов АКМ.
  • принадлежность — стандартная, от автоматов АКМ.
  • скребок — предназначен для удаления порохового нагара с внутренней поверхности корпуса глушителя. Для чистки он навинчивается на шомпол. В процессе эксплуатации оружия конструкция скребка была изменена.
  • нож — служит для удаления порохового нагара с поверхностей сепаратора, ствола и газового поршня. Нож имеет два лезвия — для чистки наружных поверхностей ствола и газового поршня, и для чистки сепаратора.
  • шесть 20-зарядных магазинов,
  • ремень.

В состав укладочных средств автомата входят:

  • чехол для переноски автомата,
  • сумка для переноски прицела
  • жилет для размещения и переноски — шести магазинов, двух сигнальных ракет, или одной сигнальной ракеты и ножа, трёх ручных гранат, пистолета ПСС и запасного магазина к нему.

Магазины автомата взаимозаменяемы с таковыми у ВСС Винторез.

Страны-эксплуатанты

  • СССР — в 1987 году поступил на вооружение подразделений специального назначения И МВД СССР[источник не указан 959 дней
    ].
  • Россия — на вооружении подразделений специального назначения ВС РФ, ГРУ, МВД, ФСБ.
  • Беларусь — на вооружении подразделений специального назначения ВС РБ, МВД, КГБ.[8]
  • Грузия — на вооружении группы сил специального назначения ВС Грузии[9][нет в источнике
    ].
  • Казахстан — на вооружении подразделений специального назначения[источник не указан 1538 дней
    ].
  • Армения — на вооружении подразделений специального назначения[источник не указан 959 дней
    ].

Достоинства и недостатки

Достоинства

  • Небольшие габариты и масса.
  • Пуля имеет приемлемую дульную энергию (665 Дж), благодаря большой массе (16,1 г) долго сохраняет её. Так, на расстоянии 400 м она составляет около 500 Дж, что обеспечивает высокое пробивное и убойное действие.
  • Кучность стрельбы на расстоянии до 300 м вполне удовлетворительна.
  • Автомат имеет простую конструкцию и легко разбирается. В разобранном виде помещается в кейсе.
  • С левой стороны ствольной коробки имеется универсальное посадочное место для крепления оптических и ночных прицелов различного типа.
  • Интегрированный со стволом глушитель обеспечивает хорошее подавление звуковой волны и вспышки пламени. Наложение остаточного звука на окружающие шумы делает звук выстрела неразличимым.
  • Глушитель не имеет сменных элементов, поэтому он долговечен.
  • Переводчик режима огня находится рядом со спусковым крючком, его переключение возможно без снятия руки с рукоятки управления огнём.
  • Использование нескольких типов патронов — СП-5, СП-6 обеспечивает как высокоточную стрельбу, так и поражение целей в индивидуальных средствах бронезащиты или находящихся за преградой (например, в автомобиле).[10][неавторитетный источник?
    ]

Недостатки

  • Невысокая эффективная дальность стрельбы (не более 400 м).
  • Лязг затвора при стрельбе.
  • Металлический приклад недостаточно удобен.
  • Ёмкость магазина недостаточна.
  • Большая крутизна траектории полёта пули затрудняет выбор точки прицеливания.
  • Для выключения предохранителя необходимо отрывать руку от рукоятки управления огнём.
  • Габариты глушителя слишком велики, в то же время жёсткость его сепаратора невелика. Запирание узла глушителя недостаточно свободное и надежное. Известны случаи повреждения сепаратора пулей при выстреле.
  • Используемые патроны дефицитны.

В словаре Фасмера Макса

I I. «насыпь», сюда же подва́л, укр. вал, чеш. val, слвц. val, польск. waɫ. Вероятно, через польск. заимств. из нов.-в.-н. Wall «вал», ср.-в.-н. wal или из источника последнего – лат. vallum «лагерный вал»; см. Mi. EW 374; Преобр. 1, 63; Младенов 67. Вряд ли можно говорить о заимств. из кельт. *vālo-, ирл. fál «vallum, murus», вопреки Шахматову (AfslPh 33, 93). II II. «волна», также «каток, валек», укр. вал, др.-русск., цслав. валъ «unda», сербохорв. ва̑л, ва̑ла — – то же, словен. vȃɫ, род. п. valȗ «вал, волна, каток», чеш. val, польск. waɫ. Сюда же обва́л, прова́л, сва́лка, далее, вали́ть, др.-русск. валити, укр. вали́ти, болг. ва́лям «валяю, сыплю, лью», ст.-слав. валити сѩ κυλίεσθαι (Супр.), словен. valíti, чеш. valiti, польск. walić, итер. валя́ть, сербохорв. ва́љати, чеш. váIeti. Далее, сюда же: волна́, ст.-слав. вълати сѩ βασανίζεσθαι и облъ «круглый» (Мейе, MSL 14, 374; Et. 223; Перссон 539 и сл.). Родственно лит. volė̃ «деревянная колотушка, валек», võlioju, võlioti, вост.-лит. volióti «катать», лтш. uolît «катать, вертеть», uolât «катать», возм., лакон. βήλημα ̇ κώλυμα, φράγμα ἐν ποταμῷ (Гесихий). Другая ступень вокализма в лит. veliù, vélti, лтш. vel̂t «катать, валять», др.-инд. válati (valatē) «вертится, поворачивается», vā́layati «катит, поворачивает», д.-в.-н. wuolên «рыться», др.-исл. valr «круглый», д.-в.-н. wallan «бурлить, кипеть, волноваться», нем. das Volk wallt = русск. наро́д вали́т, арм. glel «вертеть, поворачивать» из *gowlel = *volēi̯e-, лат. volvo «катаю, вращаю», греч. ἐλύω «вью, сгибаю», εἰλύω «окутываю, валяю», алб. valë «волна» и т. д.; см. И. Шмидт, Vok. 2, 421; Траутман, BSW 349; М – Э. 4, 416, 533; Буазак 223 и сл.; Грюненталь, ИОРЯС 18, 4, 140. По Мейе (MSL 9, 144; 16, 244), valiti не является производным от valъ «вал, волна». Ср. также валя́ть.

Примечания

  1. ↑ 12345
    «Стрелковое оружие России». Специальный выпуск 1, посвящённый ВСС «Винторез» и АС «Вал». В. Кораблин и В. Красников, «Техника молодёжи»
  2. ↑ 12345
    описание АС «Вал» Архивная копия от 20 июля 2013 на Wayback Machine на сайте разработчика
  3. ↑ 1234
    Статья «Автомат АС „Вал“» на сайте журнала «Братишка»
  4. ↑ 1234567
    Статья «Оружие специальных операций» Архивная копия от 29 января 2012 на Wayback Machine на сайте журнала «Братишка»
  5. Автомат специальный бесшумный АС Вал (Россия)
  6. Описание АС «Вал» Архивная копия от 28 февраля 2009 на Wayback Machine на сайте world. guns.ru
  7. Автомат специальный (АС) «Вал»
  8. Плугатарёв И.
    Главная ударная сила «Алмаза» — интеллект. — Оружие : журнал, 2006 — Июль (№ 07). — С. С. 64 — 72.
  9. ГССН Грузии Архивная копия от 28 ноября 2010 на Wayback Machine на сайте spec-naz.org
  10. Автомат АС Вал — Характеристики, Описание, Фото. | LiveGuns Архивная копия от 6 января 2014 на Wayback Machine
  11. «Короля русской мафии» Деда Хасана застрелили из бесшумного автомата спецслужб

Вал в Энциклопедическом словаре:

Вал — (валик) — криволинейный архитектурный облом, полукруглый в поперечномразрезе.

в экономике — общий объем продукции в стоимостном выражении,произведенной за какой-либо определенный период.

деталь машины, передающая крутящий момент и поддерживающаявращающиеся детали. Различают валы прямые (гладкие и ступенчатые),коленчатые, валы-шестерни и т. д., а также гибкие валы и торсионы(передают только крутящий момент).

высокая земляная насыпь, обычно сочеталась со рвом впереди. Служил препятствием для атакующего противника, боевой позициейобороняющихся. Применялся до 1-й мировой войны. 2) Система укрепленныхполос и позиций (см. «Атлантический вал», Валы римские, «Восточный вал»).

АС ВАЛ – Статья





АС Вал Россия

Этот автомат специальный (АС) предназначен для поражения целей в условиях, требующих ведения бесшумной и беспламенной стрельбы. Состоит на вооружении специальных подразделений органов внутренних дел и частей ВВ МВД РФ.

«Вал», вместе с бесшумной самозарядной снайперской винтовкой ВСС, разработан Петром Сердюковым и Владимиром Красниковым. На 70% эти образцы унифицированы, что имеет немаловажное значение в производстве и эксплуатации.Автомат имеет небольшую массу благодаря широкому применению штампованных деталей ствольной коробки и складному прикладу. На расстоянии 100 метров пуля патрона СП-5 пробивает штатный бронежилет, а на дистанции 200 м — стальной лист 6 мм.

Пуля бронебойного патрона СП-6 способна вывести из строя автомобиль и даже легкобронированную боевую технику. Автоматика работает за счет отвода пороховых газов из канала ствола. Ударный механизм ударникового типа. Спусковой механизм позволяет вести одиночный и автоматический огонь. Дневной или ночной оптические прицелы дают возможность распознавать цели на дальности до 300 метров. Небольшая длина магазинов позволяет стрелку плотнее прижаться к земле, лучше маскироваться.

Глушение звука выстрела происходит за счет дозвуковой скорости пули и интегрированного со стволом глушителя.

ДОСТОИНСТВА

Небольшие габариты и масса. Пуля имеет приемлемую дульную энергию (665 Дж), благодаря большой массе (16,1 г) долго сохраняет ее. Так, на расстоянии 400 м она составляет около 500 Дж, что обеспечивает высокое пробивное и убойное действие.

Кучность и меткость стрельбы на расстоянии до 300 м вполне удовлетворительны.

Автомат прост по конструкции, легко разбирается. В разобранном виде помещается в кейсе.

С левой стороны ствольной коробки имеется универсальное посадочное место для крепления оптических и ночных прицелов различного типа. Интегрированный со стволом глушитель обеспечивает хорошее подавление звуковой волны и вспышки пламени. Наложение остаточного звука на окружающие шумы делает звук выстрела неразличимым. Глушитель не имеет сменных элементов, поэтому обладает долговечностью.

Переводчик режима огня находится рядом со спусковым крючком, его переключение возможно без снятия руки с рукоятки управления огнем.

Использование нескольких типов патронов — СП-5, СП-6, ПАБ-9 обеспечивает как высокоточную стрельбу, так и поражение целей в индивидуальных средствах бронезащиты или находящихся за преградой (в автомобиле).

НЕДОСТАТКИ КОНСТРУКЦИИ

Малая эффективная дальность стрельбы (не более 250 м). Лязг затвора при стрельбе. Затвор можно взводить только правой рукой. Металлический приклад недостаточно удобен. Емкость магазина недостаточна.

Большая крутизна траектории затрудняет выбор точки прицеливания. Для выключения предохранителя необходимо отрывать руку от рукоятки управления огнем. Габариты глушителя слишком велики, в то же время жесткость его сепаратора невелика. Запирание узла глушителя недостаточно свободное и надежное. Известны случаи повреждения сепаратора пулей при выстреле.

Используемые патроны дефицитны.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Калибр 9×39 мм (СП-6, ПАБ-9)
Длина 875 / 615 мм (приклад разложен / сложен)
Длина ствола 200 мм (без глушителя)
Вес 2,96 кг
Емкость магазина 10 или 20 патронов
Темп стрельбы 900 выстр/мин
Прицельная дальность 400 м

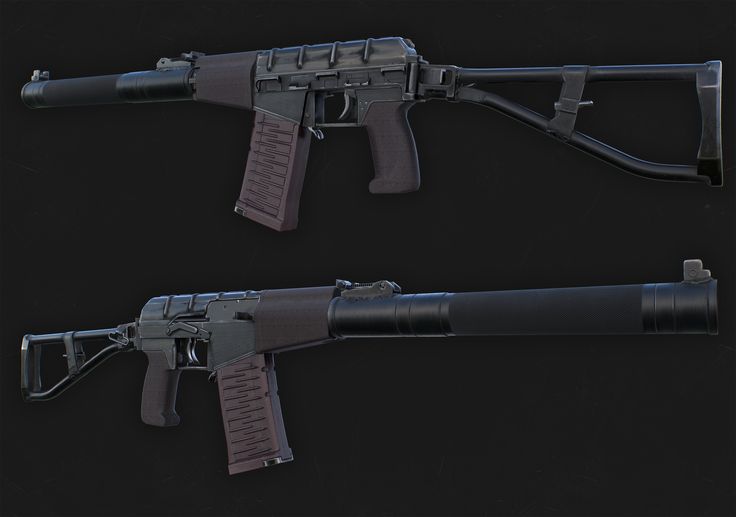

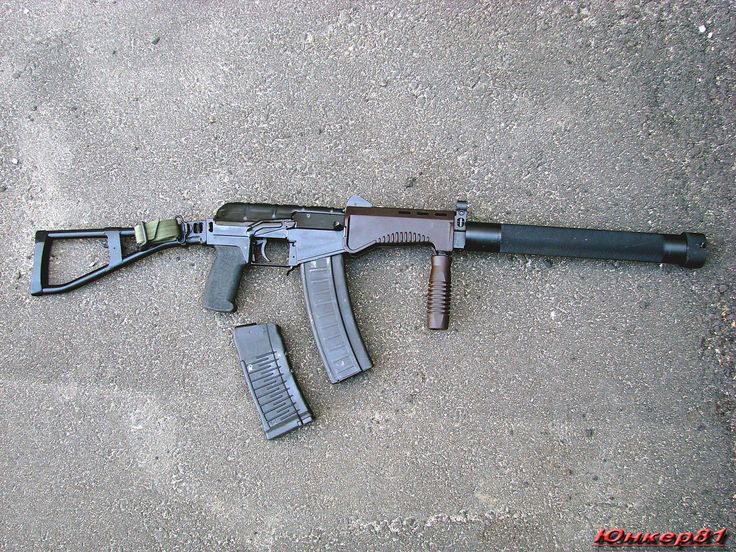

Автомат специальный бесшумный АС «Вал»,приклад разложен




Автомат специальный бесшумный АС «Вал»,приклад сложен

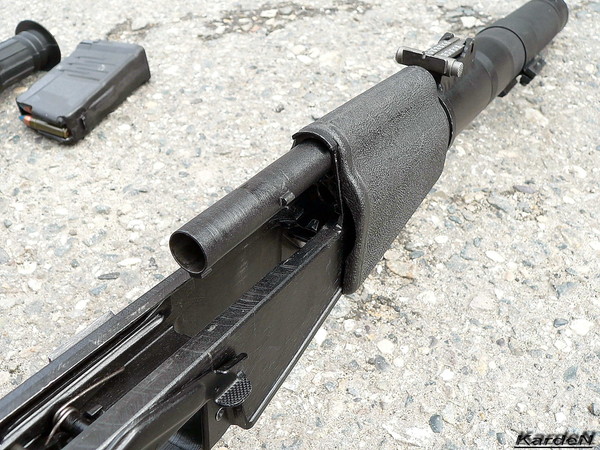

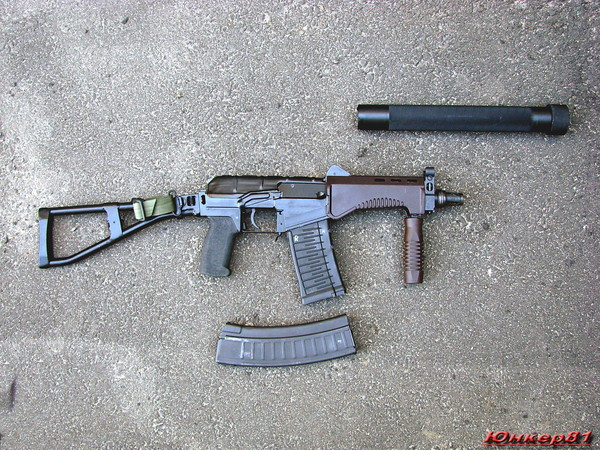

Автомат специальный бесшумный АС «Вал»,неполная разборка



И конечно же-









Калибр: 9мм (9×39 СП-5, СП-6)
Механизм: автоматический, газоотводный, запирание поворотом затвора.
Длина: 894 мм
Длина ствола: 200 мм
Вес без прицела и патронов: 2,6 кг , с патронами и прицелом ПСО-1 3.41 кг
Магазин: коробчатый отъемный на 10 или 20 патронов

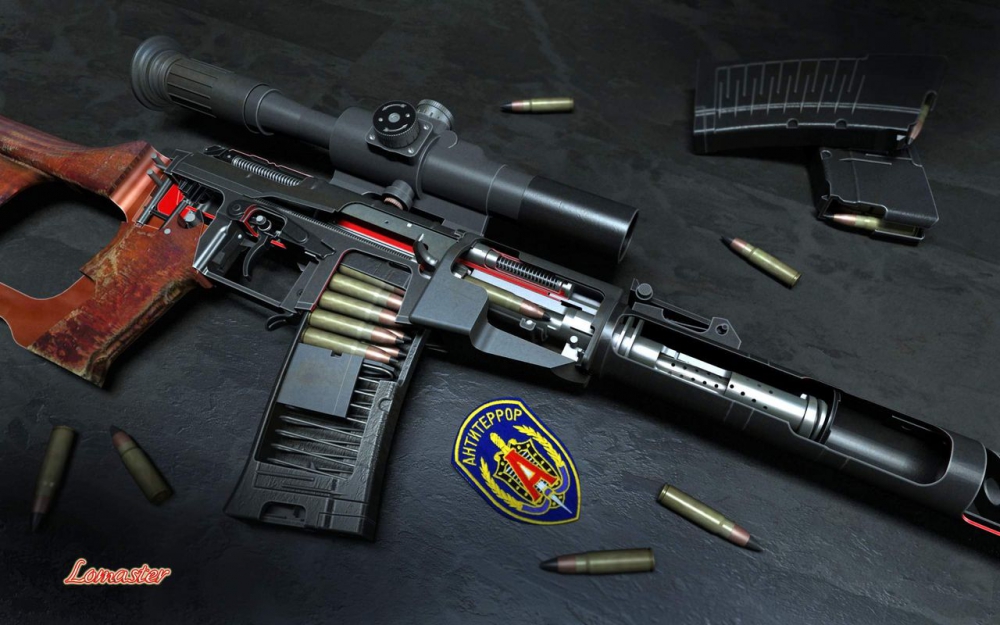

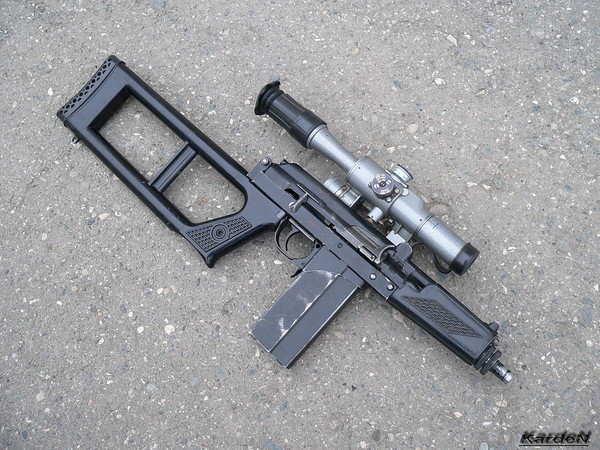

ВСС (Винтовка Снайперская Специальная) «Винторез»создавалась для проведения специальных операций, требующих малошумного оружия.Винтовка разработана в ЦНИИ ТочногоМашиностроения (ЦНИИТОЧМАШ) в городеКлимовске под руководством Петра Сердюкова.Вместе с винтовкой разрабатывались также испециальные боеприпасы с дозвуковой скоростьюпули, способные надежно поражать цели надальностях до 400 метров. Такимибоеприпасами стали патроны 9х39мм СП-5 (собычной пулей) и СП-6 (с бронебойной пулей),созданные на базе гильзы патрона 7.62х39 обр1943 года. Начальная скорость пуль патроновСП-5 и СП-6 — около 280 м/с, масса пуль — около 16грамм. На вооружении ВСС состоит с конца 1980хгодов. Винтовка ВСС широко и успешноиспользуется различными подразделениямиспециального назначения в силовыхструктурах России, в том числе и в Чечне.

Винтовка ВСС построена на основе автоматикис газовым двигателем и поворотным затвором.Газовый поршень располагается над стволоми жестко закреплен на затворной раме.Поворотный затвор имеет 6 боевых упоров.Ствольная коробка — фрезерованная из стали,для повышения прочности конструкции.Рукоятка затвора и предохранительвыполнены по типу автомата Калашникова,однако переводчик режимов огня выполнен ввиде поперечной кнопки, расположеннойпозади спускового крючка. Ударно-спусковоймеханизм также сильно отличается от УСМ АК,и имеет ударниковую конструкцию.

Ствол в передней части (после газовойкаморы) имеет несколько рядов отверстий,выводящий часть пороховых газов со днанарезов в заднюю часть интегрированногоглушителя. В передней части, перед дульнымсрезом ствола, глушитель имеет ряд стальныхдиафрагм с отверстием для пули, тормозящихпороховые газы внутри глушителя. Для чисткии компактного хранения глушитель можетсниматься с оружия, однако ведения огня безглушителя запрещено.

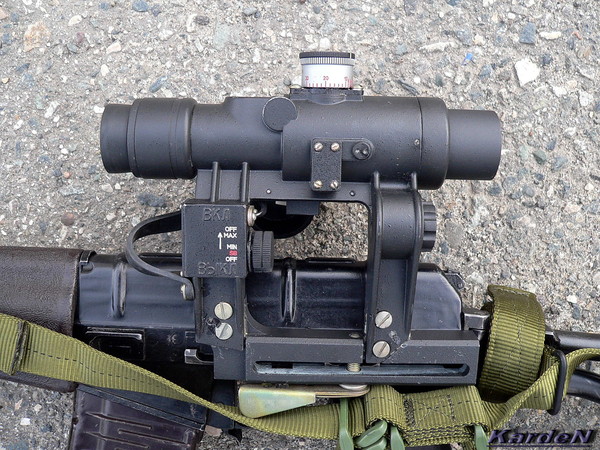

Прицельные приспособления ВСС включают всебя боковую планку для крепленияоптических или ночных прицелов, а такжерезервный открытый прицел, закрепленный накожухе глушителя и состоящий из целика,регулируемого по дальности до 400 метров, имушки. Штатным оптическим прицелом для ВССявляется 4Х кратный ПСО-1, перемаркированныйпод баллистику патрона 9х39 СП-5.

Приклад винтовки ВСС деревянный, скелетнойконструкции. При необходимости может бытьлегко снят с оружия для хранения вминимальных габаритах.

Спасибо за внимание)

Дополнение:



Достоинства

Небольшие габариты и масса. Пуля имеет приемлемую дульную энергию (665 Дж), благодаря большой массе (16,1 г) долго сохраняет ее. Так, на расстоянии 400 м она составляет около 500 Дж, что обеспечивает высокое пробивное и убойное действие. Кучность и меткость стрельбы на расстоянии до 300 м вполне удовлетворительны. Автомат прост по конструкции, легко разбирается. В разобранном виде помещается в кейсе. С левой стороны ствольной коробки имеется универсальное посадочное место для крепления оптических и ночных прицелов различного типа. Интегрированный со стволом глушитель обеспечивает хорошее подавление звуковой волны и вспышки пламени. Наложение остаточного звука на окружающие шумы делает звук выстрела неразличимым. Глушитель не имеет сменных элементов, поэтому обладает долговечностью. Переводчик режима огня находится рядом со спусковым крючком, его переключение возможно без снятия руки с рукоятки управления огнем. Использование нескольких типов патронов — СП-5, СП-6, ПАБ-9 обеспечивает как высокоточную стрельбу, так и поражение целей в индивидуальных средствах бронезащиты или находящихся за преградой (в автомобиле).

Недостатки конструкции

Малая эффективная дальность стрельбы (не более 250 м). Лязг затвора при стрельбе. Затвор можно взводить только правой рукой. Металлический приклад недостаточно удобен. Емкость магазина недостаточна. Большая крутизна траектории затрудняет выбор точки прицеливания. Для выключения предохранителя необходимо отрывать руку от рукоятки управления огнем. Габариты глушителя слишком велики, в то же время жесткость его сепаратора невелика. Запирание узла глушителя недостаточно свободное и надежное. Известны случаи повреждения сепаратора пулей при выстреле. Используемые патроны дефицитны.

10 Мая 2013

Автомат специальный бесшумный АС Вал: характеристики, фото и видео

АС «Вал» (Автомат Специальный, Индекс ГРАУ — 6П30) — бесшумный автомат, разработанный в климовском ЦНИИточмаш конструкторами П. Сердюковым и В. Красниковым во второй половине 1980-х годов на базе бесшумной снайперской винтовкой ВСС и состоящий на вооружении подразделений специального назначения России. «Вал» и «Винторез» унифицированы на 70 %, что положительно сказывается на производстве и эксплуатации. Также частью этой системы бесшумного оружия стал пистолет специальный самозарядный (ПСС) и нож разведчика стреляющий (НРС).

До 1970-х годов подразделениями специального назначения СССР применялись в основном доработанные образцы стрелково-гранатомётного оружия общевойскового назначения, оснащённые глушителями и использовавшие специальные патроны с дозвуковой скоростью полёта пули. В качестве примера можно привести комплексы «Тишина» на базе АКМ и «Канарейка» на базе АКС-74У, а также пистолеты ПБ и АПБ. Однако подобные решения имели свои недостатки (например, значительное увеличение размеров у пистолетов с глушителями, резкое снижение дальности эффективной стрельбы у автоматов с ПБС-1 и его ограниченный ресурс), поэтому параллельно в ЦНИИточмаш под руководством НИУ КГБ и ГРУ ГШ СССР создавались специальные образцы узконаправленного предназначения, которые бы могли обеспечивать бо́льшую скрытность действий спецподразделений.

Противоречивые тактико-технические требования к снайперской винтовке и автомату, выдвинутые различными ведомствами, стали причиной затягивания работ и к 1983 году требования были согласованы только по снайперской винтовке. ТТЗ к автомату было утверждено только через два года, однако оно оказало ключевое значение и для программы по разработке снайперской винтовки, поскольку предъявляло повышенное значение поражающей способности (требовалось обеспечить поражение живой силы в бронежилетах 6Б2 на дальности 400 м, в то время в ТТЗ на снайперскую винтовку говорилось только об армейском шлеме). В результате этого снайперская винтовка была полностью переделана под новый патрон 9×39 мм, а на её основе был создан автомат «Вал» (в свою очередь ставшего базой для малогабаритного автомата СР-3 «Вихрь»).

Устройство автомата АС «Вал»:

Автомат специальный «Вал» построен на основе газоотводной автоматики с длинным рабочим ходом газового поршня. Газовый поршень расположен над стволом и жестко связан с затворной рамой. Внутри поршень полый, и в него входит своим передним концом возвратно-боевая пружина. УСМ — ударникового типа. Запирание ствола осуществляется поворотным затвором, имеющим 6 боевых упоров, за вырезы в ствольной коробке. Ствольная коробка — фрезерованная из стали. В сравнении со штамповкой такой метод повышает жёсткость конструкции, однако также увеличивается масса и себестоимость производства. Для защиты от коррозии применяется воронение стали. В стенках ствола имеются четыре ряда наклонных отверстий, обеспечивающих равномерный отвод пороховых газов (часть газов отводится в камеру глушителя ещё при движении пули по стволу).

Приклад — трубчатый, складной влево, металлический, достаточно прочный для использования в ближнем бою, в сложенном состоянии не препятствует стрельбе. Шершавая поверхность пистолетной рукоятки позволяет прочно удерживать её, чему также способствует и сама форма рукоятки. Пистолетная рукоятка, цевьё и двухрядные магазины — пластиковые. Встроенный глушитель играет также роль пламегасителя. Благодаря ему и патронам с дозвуковой скоростью уровень звукового давления при выстреле составляет 130 дБ. Переводчик режимов огня расположен в задней части спусковой скобы, а предохранитель и рукоятка перезаряжания — справа. Несмотря на улучшения в эргономике в сравнении с автоматом Калашникова полностью двусторонним оружием «Вал» назвать нельзя: стрелку приходится убирать руку с пистолетной рукоятки для того, чтобы снять оружие с предохранителя или передёрнуть рукоятку затвора (для осуществления этих операций левой рукой приходится наклонить и развернуть автомат). Также в качестве недостатков стоит отметить лязг затвора и случаи повреждения пулей при выстреле.

В нём используются специальные 9-мм дозвуковые патроны СП-5 и СП-6. Пуля снайперского патрона СП-5 (со стальным сердечником) пробивает бронежилеты 2 класса или 6-мм стальной лист на дальности 100 м, а 2-мм — на всём расстоянии прицельной стрельбы, при этом сохраняется энергия, достаточная для поражения укрывшегося противника. Бронебойный патрон СП-6 с увеличенным сердечником из закалённой стали способен вывести из строя автомобиль и даже легкобронированную технику. Она пробивает 8-мм стальной лист на дальности 100 м, а 5-мм стальной лист или бронежилеты 3 класса — на всём расстоянии прицельной стрельбы. Данные показатели сравнимы с таковыми у стандартных патронов калибра 5,56 мм, 5,45 мм, обладающих в несколько раз большей дульной энергией.

Прицельные приспособления включают мушку и секторный прицел, маркированный от 25 до 400 метров, установленные на кожухе глушителя. Кроме того, на левой стенке ствольной коробки расположена планка для крепления кронштейнов для оптических дневных (например, ПСО-1М) и ночных (например, 1-ПН-51) прицелов, дающих возможность распознавать цели на удалении до 300 м.

Разобранный на основные узлы (ствольная коробка со стволом, автоматикой, УСМ и цевьём, глушитель с прицельными приспособлениями, приклад) автомат транспортируется в специальном кейсе вместе с прицелами и магазинами. Сборка занимает от 30 до 60 секунд в зависимости от подготовки стрелка.

Тактико-технические характеристики автомата АС «Вал»:

  • Калибр 9 мм
  • Патрон 9×39 СП-5, СП-6
  • Вес: без патронов 2,5 кг
  • с патронами 2,96 кг
  • Длина: общая 875 мм
  • со сложенным прикладом 615 мм
  • Начальная скорость пули 290 м/с
  • Темп стрельбы 900 выстр./мин
  • Емкость магазина 10 и 20 патронов
  • Прицельная дальность 400 м

Неполная разборка автомата АС «Вал»:

  • Отделить магазин при нажатой защелке магазина.
  • Отделить глушитель при утопленной защелке корпуса глушителя.
  • Отделить сепаратор от корпуса глушителя при отжатой защелке сепаратора.
  • Отделить пружину сепаратора.

  • Отделить крышку ствольной коробки при утопленном фиксаторе крышки.
  • Отделить возвратный механизм, подав упор механизма вперед.
  • Отделить ударник, отведя его в крайнее заднее положение.
  • Отделить затворную раму с затвором, отведя в крайнее заднее положение.
  • Отделить затвор от затворной рамы.
  • Отделить цевье при утопленной защелке
  • Отделить трубку поворотом по часовой стрелке до совпадения со шлицом ствольной коробки.

Сборка производится в обратной последовательности.

Комплектация автомата АС «Вал»:

  1. Чехол для переноски.
  2. Корпус пенала.
  3. Крышка пенала.
  4. Отвёртка.
  5. Выколотка.
  6. Ерш.
  7. Протирка.
  8. Нож-скребок.
  9. Обойма.
  10. Шомпол.
  11. Масленка.
  12. Чехол прицела.
  13. Сумка для прицела и магазинов.
  14. Магазины.
  15. Сумка под ЗИП.
  16. Ремень для ношения оружия.

Каждый автомат комплектуется индивидуальным (одиночным) комплектом запасных частей и принадлежностей (ЗИП-О). Он предназначен для обеспечения эксплуатации образца оружия и поддержания его в исправном состоянии. В состав ЗИП-О винтовки входят:

шомпол — имеет с одной стороны кольцо, а с другой — резьбу для навинчивания протирки, ерша или скребка.

масленка — стандартная, от автоматов АКМ.

принадлежность — стандартная, от автоматов АКМ.

скребок — предназначен для удаления порохового нагара с внутренней поверхности корпуса глушителя. Для чистки он навинчивается на шомпол. В процессе эксплуатации оружия конструкция скребка была изменена.

нож — служит для удаления порохового нагара с поверхностей сепаратора, ствола и газового поршня. Нож имеет два лезвия — для чистки наружных поверхностей ствола и газового поршня, и для чистки сепаратора.

шесть 20-зарядных магазинов,

ремень.

В состав укладочных средств автомата входят:

чехол для переноски автомата,

сумка для переноски прицела

жилет для размещения и переноски — шести магазинов, двух сигнальных ракет, или одной сигнальной ракеты и ножа, трех ручных гранат, пистолета ПСС и запасного магазина к нему.

Магазины автомата взаимозаменяемы с таковыми у винтовки ВСС Винторез.

Достоинства и недостатки АС «Вал»:

Достоинства

Небольшие габариты и масса. Пуля имеет приемлемую дульную энергию (665 Дж), благодаря большой массе (16,1 г) долго сохраняет ее. Так, на расстоянии 400 м она составляет около 500 Дж, что обеспечивает высокое пробивное и убойное действие.

Кучность и меткость стрельбы на расстоянии до 300 м вполне удовлетворительны.

Автомат прост по конструкции, легко разбирается. В разобранном виде помещается в кейсе.

С левой стороны ствольной коробки имеется универсальное посадочное место для крепления оптических и ночных прицелов различного типа. Интегрированный со стволом глушитель обеспечивает хорошее подавление звуковой волны и вспышки пламени. Наложение остаточного звука на окружающие шумы делает звук выстрела неразличимым. Глушитель не имеет сменных элементов, поэтому обладает долговечностью.

Переводчик режима огня находится рядом со спусковым крючком, его переключение возможно без снятия руки с рукоятки управления огнем.

Использование нескольких типов патронов — СП-5, СП-6 обеспечивает как высокоточную стрельбу, так и поражение целей в индивидуальных средствах бронезащиты или находящихся за преградой (в автомобиле).

Недостатки

Невысокая эффективная дальность стрельбы (не более 400 м). Лязг затвора при стрельбе. Затвор можно взводить только правой рукой. Металлический приклад недостаточно удобен. Емкость магазина недостаточна.

Большая крутизна траектории затрудняет выбор точки прицеливания. Для выключения предохранителя необходимо отрывать руку от рукоятки управления огнем. Габариты глушителя слишком велики, в то же время жесткость его сепаратора невелика. Запирание узла глушителя недостаточно свободное и надежное. Известны случаи повреждения сепаратора пулей при выстреле.

Используемые патроны дефицитны.

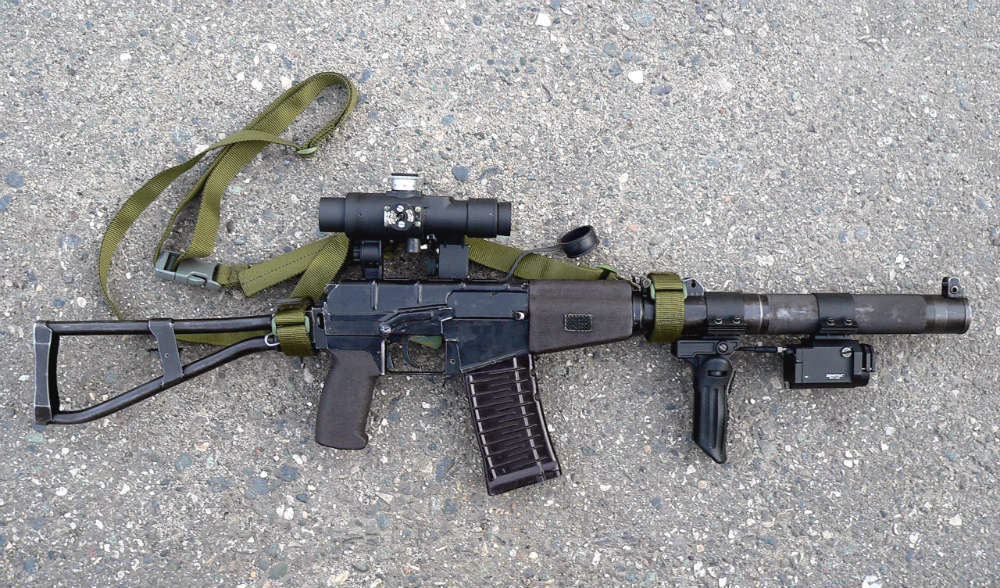

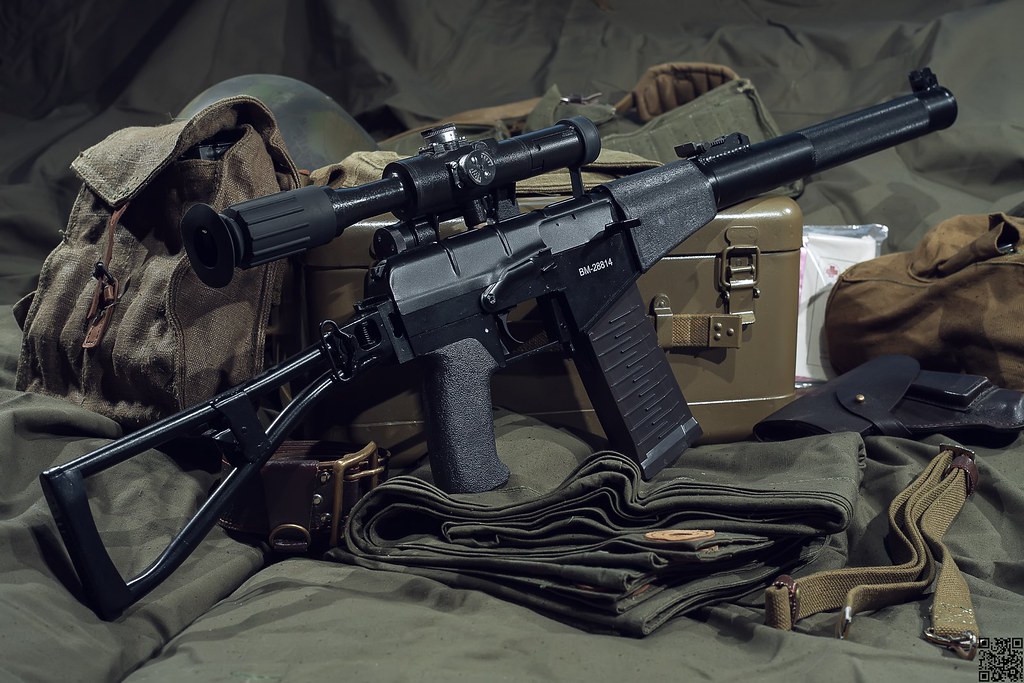

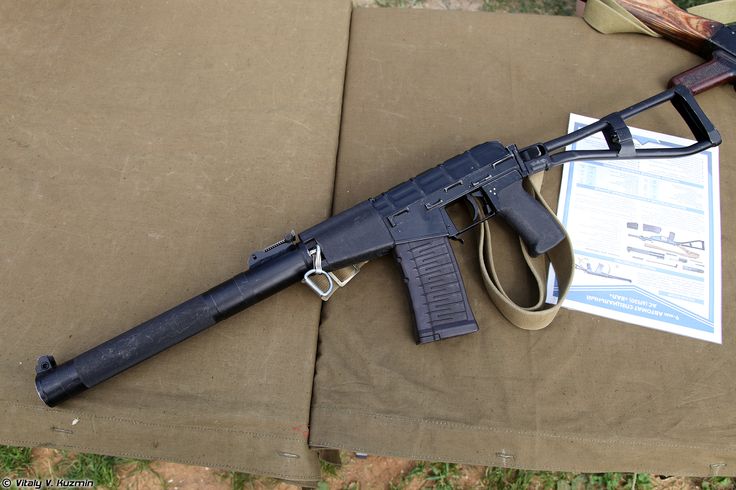

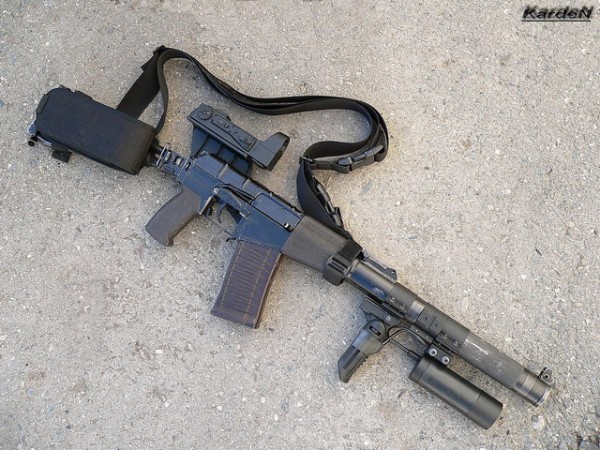

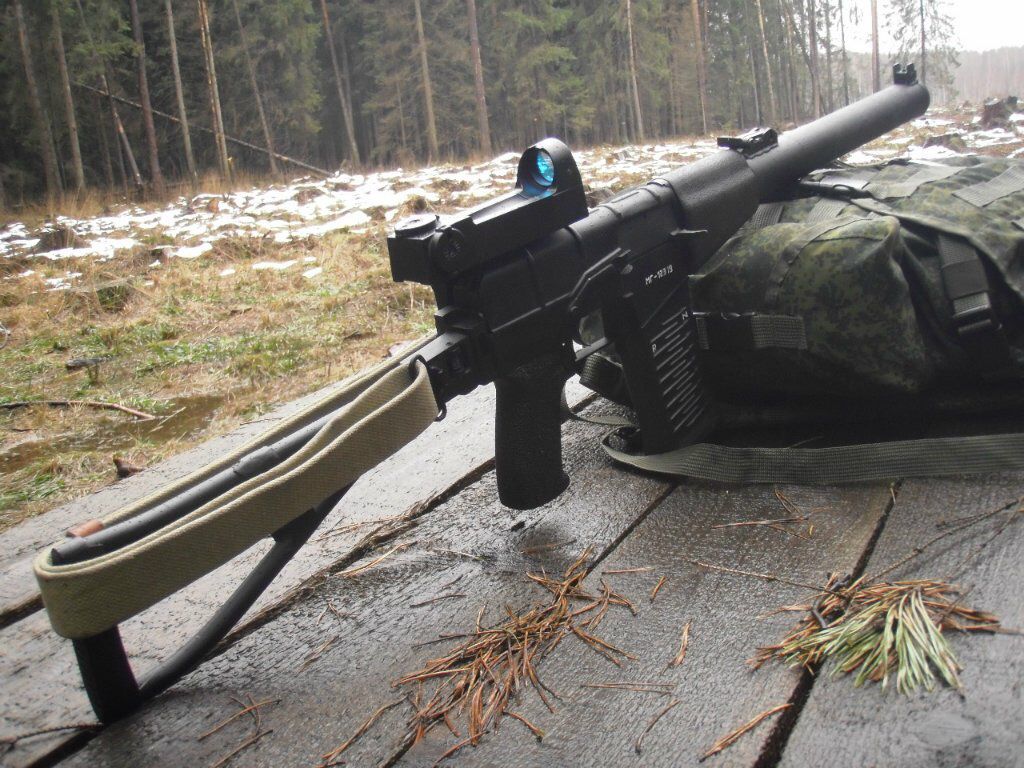

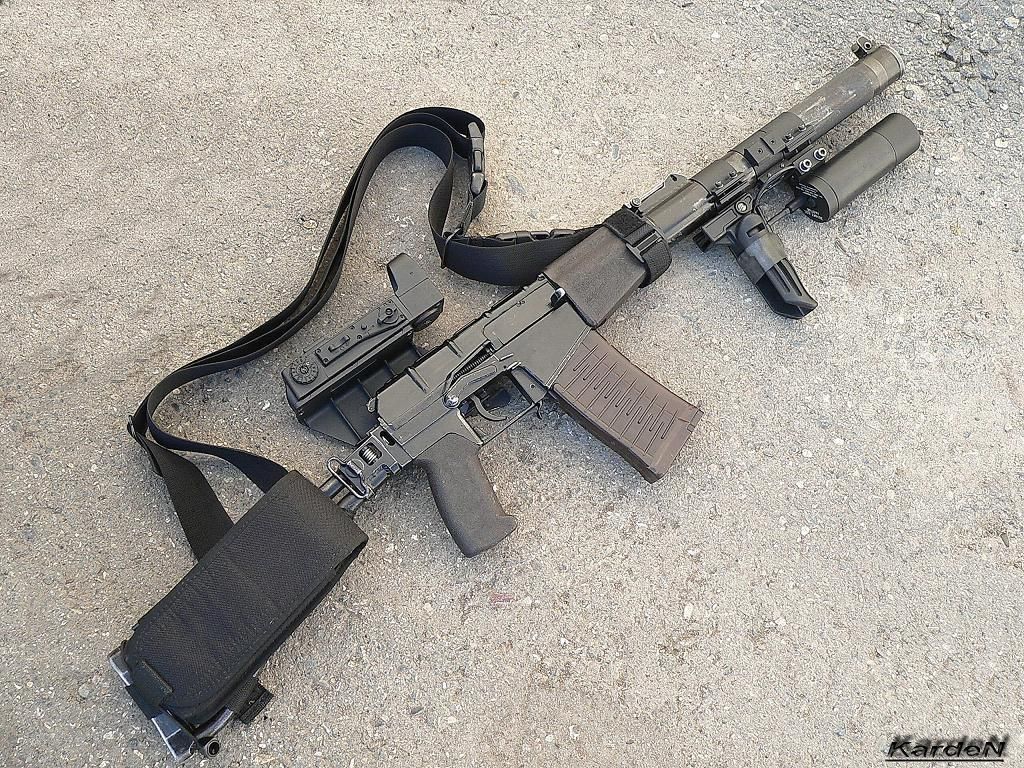

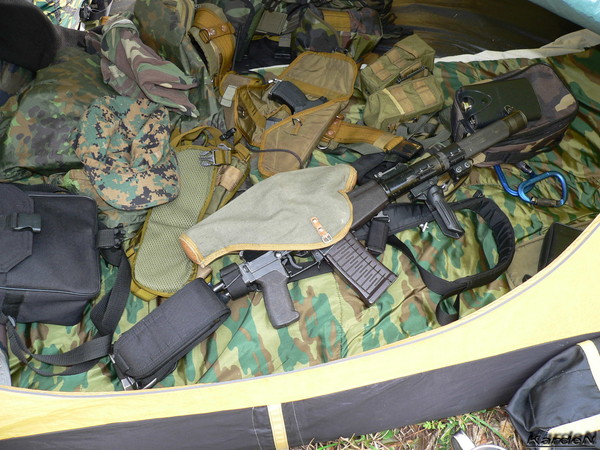

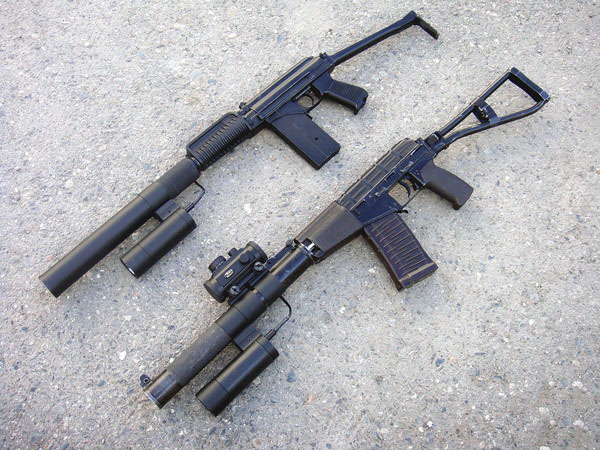

Фото автомата АС «Вал»:



Видео автомата АС «Вал»:

As Val — Bilder und Stockfotos

33.839Bilder

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Videos
AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 33.839

as val Stock- Фотографии и фотографии. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

sommerlandschaft in landstraße im val di campo. — как val стоковые фото и фотографии

Sommerlandschaft на Ландштрассе-им-Валь-ди-Кампо.

verzasca schweiz, ein tiefes tal in den bergen mit einem fluss, der über große felsbrocken fließt — as val stock-fotos und bilder

Verzasca Schweiz, ein tiefes tal in den Bergen mit einem Fluss,. ..

schweiz — kanton tessin — val verzasca — sonogno dorf — as val стоковые фотографии и изображения

Schweiz — Kanton Tessin — Val Verzasca — Sonogno Dorf

val verzasca kajak — as val стоковые фото и изображения

Val Verzasca Kajak

das wunderschöne dorf soglio (val bragaglia, val bragaglia, , schweiz) — в виде фото и изображений

Das wunderschöne Dorf Soglio (Val Bragaglia, Graubünden, Schweiz)

frau aus gröden in tracht — as val stock-grafiken, -clipart, -cartoons und -symbole übersetzung: drei täler — as val stock-fotos und bilder

Wegweiser zur Luxusstadt Val Thorens im Skigebiet Trois Valles Übe

Rinderherde im val di campo, poschiavo. — в наличии фото и фотографии

Rinderherde im Val di Campo, Poschiavo.

val verzasca — как val стоковые фотографии и изображения

Val Verzasca

monte rosa und val anzasca — как val стоковые графики, -клипарт, -мультфильмы и -символ

Monte Rosa und Val Anzasca

val viola см. в der schweiz alpen der nähe von poschiavo — as val stock-fotos und bilder

Val Viola See in der Schweiz Alpen in der Nähe von Poschiavo

blick über das schweizer val müstair vom fuornpass — as val stock-fotos und bilder

Blick über das Schweizer Val Müstair vom Фуорнпасс

das wunderschöne val bondasca von soglio aus gesehen (graubünden, schweiz) — as val stock-fotos und bilder

Das wunderschöne Val Bondasca von Soglio aus gesehen (Graubünden,

erkundung der Stillen Straßen von soglio (val bregaglia, graubünden) -, как фото и фото

Erkundung der Stillen Straßen von Soglio (Val Bregaglia, Graubünde

kapellenbänke, val fex, engadin)

Дамба Гранде Диксенс, Уоллис, Швейцария — как фото и фотографии

Плотина Гранд Диксенс, Уоллис, Швейцария entdecken sie die schweiz. schweizer alpen — as val stock-fotos und bilder

Wandern Sie in Richtung Col de Mille mit Blick auf das Val d’Entre

blick auf das wunderschöne val bondasca und seinen gletscher (graubünden, schweiz) — as val stock-fotos und bilder

Blick auf das wunderschöne Val Bondasca und seinen Gletscher (Грау

oberengadin, val fex — as val stock-fotos und bilder

Oberengadin, Val Fex

kleiner dorfladen im malerischen soglio (val bregaglia, graubünden, schweiz) — as val stock-fotos und bilder

Kleiner Dorfladen im malerischen Soglio (Val Bregaglia, Graubünden

erfrischender flussstrom im val di campo, poschiavo.- as val stock-fotos und bilder

erfrischender Flussstrom im Val di Campo, Poschiavo.

Baum auf dem Feld mit blühenden Wildblumen im Val di Campo.

Kühe auf einer Asphaltstrasse in der Oberengadiner Landschaft, val fex — as val stock-fotos und bilder на улице Айнер-Штрассе-им-Валь-Фекс. Es ist ein Seitental des Oberengadins im Schweizer Kanton Graubünden.

банк mit erfrischendem sommerblick im val di campo, poschiavo. — как val стоковые фото и фотографии

Bank mit erfrischendem Sommerblick im Val di Campo, Poschiavo.

straßenblick im val di campo, poschiavo. — фото и фотографии

Straßenblick im Val di Campo, Poschiavo.

oberengadiner landschaft, kapelle im val flex — as val stock-fotos und bilder

Oberengadiner Landschaft, Kapelle im Val Flex

schweiz — kanton wallis- val d’anniviers- landchaft — as val stock-fotos und bilder

Schweiz — Kanton Wallis- Val d’Anniviers- Landschaft

bewaldeter hang mit nebel und wolken am morgen. val d’anniviers (deutsch eifschtal), ein schweizer alpental in den walliser alpen, schweiz — as val stock-fotos und bilder

Bewaldeter Hang mit Nebel und Wolken am Morgen. Val d’Anniviers (d

eine alte holzscheune zur lagerung von heu, auf einer wiese mit einem wald imhintergrund. gesehen im dorf ayer im val d’anniviers im kanton wallis, schweiz. — as val stock-fotos und bilder

Eine alte Holzscheune zur Lagerung von Heu, auf einer Wiese mit. ..

ул.0002 Berge der Schweizer Alpen

val terbi — mein tal — as val stock-fotos und bilder

Val Terbi — Mein Tal

nebel val terbi jura schweiz — as val stock-fotos und bilder

Nebel Val Terbi Jura Schweiz

blick auf einen schneebedeckten berggipfel — как val стоковые фотографии и изображения

Blick auf einen schneebedeckten Berggipfel

sonnenuntergang vom passo paradiso im val di sole, trentino — как val стоковые фотографии и изображения

Sonnenuntergang vom Passo Paradiso im Val di Sole, Trentino

Санта-Маддалена, Валь-ди-Фунес, Италия — в качестве стоковых фото и картинок

Санта-Маддалена, Валь-ди-Фунес, Италия Symbole

Positionskarte des Val Colla Viertels von Lugano, Schweiz

val mesoncina vom pass san jorio — фото и фотографии

Val Mesoncina vom Pass San Jorio

Ein Blick auf ein sonniges Val Mesoncina, vom San Jorio Pass, zwischen Italien и дер Швейцария

lagh da saoseo, val di campo — schweiz — as val stock-fotos und bilder

Lagh da Saoseo, Val di Campo — Schweiz

Традиционный деревенский steinhaus mit vielen blumen in sonogno, schweiz — as val stock-fotos und bilder

Традиционный деревенский стиль Steinhaus mit vielen Blumen in Sonogno,

Traditionelles rustikales Steinhaus mit vielen Blumen im schönen Dorf Sonogno, Tessin, Schweiz

landschaftsansicht des val poschiavo und der südlichen schweizer alpen im späten autun mit st-folder erstem-derstem-den schneipvale aufn

Landschaftsansicht des Val Poschiavo und der südlichen Schweizer. ..

Ein Landschaftsblick auf das Val Poschiavo und die südlichen Schweizer Alpen im späten Autun mit ersten Schneefällen auf den Gipfeln

wasser des schneefallen stausees lac de moiry (eifschtal) im bezirk sierre im schweizer kanton wallis, mit bergen der alpen im hintergrund — as val stock-fotos und bilder

Wasser des Stausees Lac de Moiry im Schweizer Alpental «val d’Anni

Der Lac de Moiry ist ein Stausee in der Gemeinde Grimentz in der Schweiz.

luftaufnahme einer kurvenreichen straße mit einer bergkette im hintergrund in greden, dolomiten, italien — as val stock-fotos und bilder

luftaufnahme einer kurvenreichen straße mit einer bergkette im… und bilder

Atemberaubende Landschaft im Val da Camp Tal

Atemberaubende Landschaft im Val da Camp Tal, Schweiz

dorf sonlerto, val bavona, kanton tessin, schweiz — as val stock-fotos und bilder

Dorf Sonlerto, Val Bavona, Kanton Tessin, Schweiz

santa magdalena im villnösser tal — dolomiten — as val stock-fotos und bilder

Santa Magdalena im Villnösser Tal — Dolomiten

blick auf den staudamm des stausees lac de moiry im schweizer alpental d’anniviers» (deutsch eifschtal) im schweizer kanton wallis — as val stock-fotos und bilder

Blick auf den Staudamm des Stausees Lac de Moiry im Schweizer. ..

drink_cow — as val stock-fotos und bilder

drink_cow

Kuh an einem Trinkplatz in den Schweizer Alpen

wasser und felsküste des stausees lac de moiry in der gemeinde grimentz im schweizer alpental «val d’anniviers» (eifschtal), schweiz — as val stock-fotos und bilder

Wasser und Felsküste des Stausees Lac de Moiry in der Gemeinde…

lange einfehrung des fließenden wassers im fluss verzasca bei lavertezzo — klarer und türkisfarbener wasserstrom und felsen im tessin — valle verzasca — tal in tessin — reiseziel in der schweiz — as val stock-fotos und bilder

Lange Einfehrung des fließenden Wassers im Fluss Verzasca bei…

19. jahrhundert, tiroler kostüme, gröden, handcolorierter holzschnitt, erschienen um 1880 — as val stock-grafiken, -clipart, -cartoons und -symbole

19, Jahrlerhundert Костюмы, Грёден, handkoloriterter…

19. Ярхундерт, Тиролер Трахт, Грёден. Handkolorierter Holzstich, erschienen um 1880.

ein erdrutsch über einer bergstraße, verursacht durch große wassermengen. gesehen in der nähe der gemeinde ayer im schweizer alpental «val d’anniviers» (eifschtal) im kanton wallis — as val stock-fotos und bilder

ein Erdrutsch über einer Bergstraße, verursacht durch große…

Erdrutsche treten auf, wenn die Steigung (oder ein Teil davon) einige Prozesse duchläuft, die ihren Zusstand von stabil zu instabil ändern. Dies ist im Wesentlichen auf eine Abnahme der Scherfestigkeit des Hangmaterials, eine Erhöhung der vom Material getragenen Schubspannung oder eine Kombination aus beidem zurückzuführen. Eine Änderung der Stabilität einer Steigung kann durch eine Reihe von Faktoren verursacht werden, die zusammen oder allein wirken.

ein gebirgsbach, der aus einem künstlichen kanal über eine schwelle fließt. der bach ist ein zufluss des stausees lac de moiry im schweizer alpental «val d’anniviers» im kanton wallis. — как вал стоковых фотографий и изображений

Ein Gebirgsbach, der aus einem künstlichen Kanal über eine. ..

Der Lac de Moiry ist ein Stausee in der Gemeinde Grimentz in der Schweiz. Das gestaute Wasser wird zur Energiegewinnung in Wasserkraftwerken genutzt

blick auf einen teil des schweizer alpentals «val d’anniviers» (deutsch eifschtal) im kanton wallis, mit bergstrasse, an einem sonnigen tag mit wolken — as val stock-fotos und bilder

Blick auf einen Teil des Schweizer Alpentals «val d’Anniviers» (De

Das Val d’Anniviers (deutsch Eifschtal) ist ein Schweizer Alpental im Walliser Stadtteil Sierre, der sich südlich des Rhonetales an den Nordhängen der Walliser Alpen erstreckt 9003. unbefestigte straße im val d’orcia — as val stock-fotos und bilder

unbefestigte straße im val d’orcia

blick auf kirche und häuser im dorf vissoie im schweizer alpental «val d’anniviers» (eifschtal) im bezirk sierre im schweizer kanton Уоллис — как фото и фотографии

Blick auf Kirche und Häuser im Dorf Vissoie im Schweizer. ..

alpine berglandschaft oberhalb des herenstals in der Schweiz — as val stock-fotos und bilder

Alpine Berglandschaft oberhalb des Herenstals in der Schweiz

die Traditionalellen steinhäuser mit kirchliondorf im schögliondorf — as val stock-fotos und bilder

Традиционный Steinhäuser mit Kirchturm im schönen Dorf…

Традиционный Steinhäuser mit Kirchturm im schönen Dorf Foroglio und dem berühmten Wasserfall im Hintergrund, Tessin, Schweiz

Typische val d’Orcia Straße mit Zypressen — as val stock-fotos und bilder

Typische Val d’Orcia Straße mit Zypressen

plakatwand mit willkommensinformationen am eingang des bergells, kanton graubünden, schweiz. — в качестве стоковых фотографий и изображений

Плакат с информационными комментариями в Eingang des Bergells,…

из 100

Фотография АС ВАЛ взята у российского солдата в Украине

  • Если вам нравится форум, поддержите его, подписавшись на  Членство в РЭШ   Преимущества членства многократно окупаются.

  • Обязательно примите участие в сентябрьской раздаче NES/MFS ***Ruger Wrangler***

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
