Гранатомет АГС-17 «Пламя» (Россия / СССР)

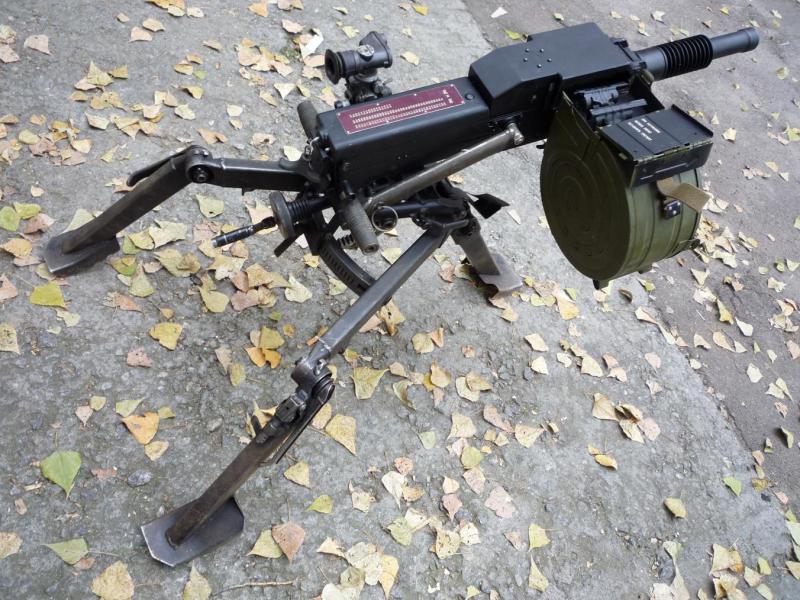

АГС-17 «Пламя»
на станке

Автоматический станковый гранатомёт АГС-17 «Пламя» разработан в КБТМ им. Нудельмана, а его выпуск был налажен на Вятско-Полянским машиностроительным заводе «Молот».

Он предназначен для поражения живой силы и огневых средств противника, находящихся вне укрытий и за естественными складками местности (овраги, лощины, обратные склоны высот) и т. п. В Российской Армии АГС-17 применяется не только со станка.

Существует авиационный (вертолётный) вариант с электроспуском, который отличается от пехотного ещё и массивным алюминиевым надульником для более эффективного охлаждения ствола при интенсивной стрельбе. С таким же надульником устанавливается АГС-17 в башенной установке на бронекатерах, но с обычным механическим спусковым устройством. Применяется АГС-17 в дистанционно управляемых установках, используемых при создании укрепрайонов. В последнее время появился ряд перспективных отечественных образцов бронетехники, где АГС-17 установлен на башне.

Во время боевых действий в Афганистане нередко АГСы приваривали к броне БТР или БМП, существенно повышая огневую мощь техники, что позволяло «доставать» противника в условиях, когда штатное вооружение оказывалось малоэффективным. Особенно выручал такой импровизированный комплекс в горах.


выстрел ВОГ-17
для гранатомета АГС-17

По сути, станковый гранатомёт АГС-17 «Пламя» является миниатюрным артиллерийским орудием и обслуживается расчётом из двух человек, один из которых непосредственно управляет огнём, а второй подносит боеприпасы, помогает транспортировать гранатомёт и перемещать его на поле боя при смене огневой позиции и т. д.

Для стрельбы из гранатомёта применяются 30-мм выстрелы ВОГ-17, ВОГ-17М и ВОГ-30. Выстрел представляет из себя унитарный патрон, состоящий из гранаты со взрывателем и гильзы с капсюлем-воспламенителем и пороховым зарядом.

Питание гранатомёта боеприпасами при стрельбе осуществляется из металлической ленты на 29 выстрелов, уложенной в коробку, которая в боевом положении крепится с правой стороны гранатомёта.

УСМ позволяет вести огонь, как одиночными выстрелами, так и очередями. Стрельба из гранатомёта может вестись как настильной, так и навесной траекториями. Опыт боевой эксплуатации АГС-17 показал, что наиболее эффективной является стрельба короткими очередями по 3-5 выстрелов. В этом случае опытный гранатомётчик в состоянии корректировать огонь по подрывам первых гранат и надёжно поражать цель, расходуя минимальное количество боеприпасов. Максимальная дальность стрельбы 1700 м.

Гранатомёт АГС-17 (автоматический гранатомёт) устанавливается на треножный станок САГ-17 (станок автоматического гранатомёта). Для стрельбы используется механический прицел, состоящий из целика и мушки, смонтированных на крышке приёмника, или призменный оптический прицел ПАГ-17 (прицел автоматического гранатомёта). Механический прицел используется при стрельбе прямой наводкой на дальности до 700 м. Оптический прицел является универсальным прицельным приспособлением и обеспечивает наведение гранатомёта при стрельбе прямой наводкой и с закрытых позиций.

При известных размерах цели с помощью прицела можно определить расстояние до цели.

Работа автоматики гранатомёта основана на принципе использования энергии отката свободного затвора. При выстреле пороховые газы давят на дно гильзы и отбрасывают затвор в крайнее заднее положение. При этом происходит сжатие возвратных пружин, подача очередного патрона на линию досылания к входному окну гранатомета и отражение стреляной гильзы.

При накате затвора происходит досылание выстрела в патронник и взведение ударника.

К моменту прихода затвора в крайнее переднее положение происходит разобщение ударника с затвором. Ударник, двигаясь назад под действием боевой пружины, ударяет по рычагу бойка, и боёк накалывает капсюль-воспламенитель патрона. Происходит выстрел.


АГС-17
основные части и механизмы

Стандартная лента составлена из трёх отдельных кусков на 10 патронов каждый. Куски ленты соединяются друг с другом при помощи выстрелов и укладываются в коробку. Первое звено остаётся пустым, так как при заряжании гранатомёта происходит продвижение ленты на одно звено и первым выстрелом, досылаемым в патронник является граната из второго звена ленты. Снаряжение лент может производиться вручную или с помощью снаряжательной машинки. В полевых условиях снаряжательную машинку можно закреплять на упаковочном ящике. При необходимости машинку можно использовать для расснаряжения ленты.

Механизм подачи выстрела, расположенный под крышкой приёмника, приводится в действие затвором, на верхней плоскости которого имеется паз, заставляющий перемещаться рычаг подачи.

Гранатомет АГС-17 состоит из следующих основных частей и механизмов: приёмник, ударно-спусковой механизм, короб со стволом, затвор, механизм перезарядки, возвратные пружины.

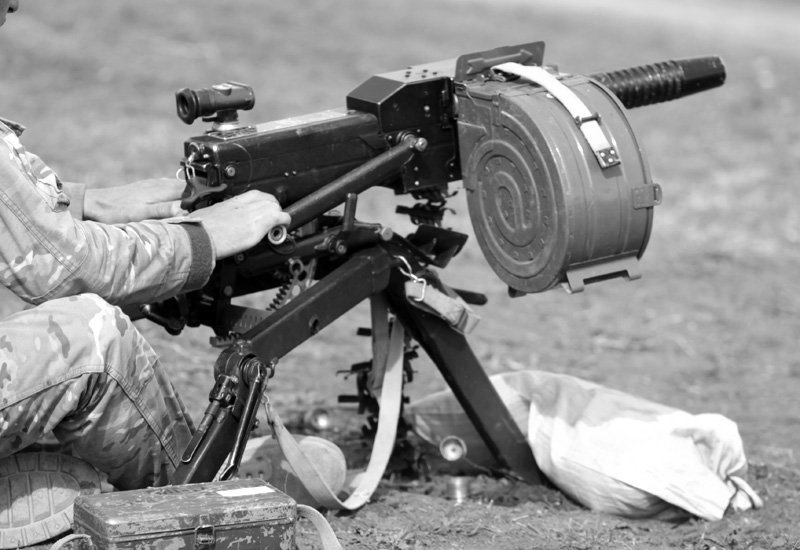

АГС-17
хорошо видны органы управления

В коробе размещаются основные части и детали гранатомёта. В переднюю часть короба (патрубок) вставляется ствол с 16-ю правыми нарезами. На гранатомётах, выпущенных до начала 90-х годов для улучшения охлаждения ствол оснащался относительно тонкостенным алюминиевым надульником (отличным от авиационного варианта). Затем от этого отказались, и радиатором охлаждения является ряд кольцевых утолщений на стволе, расположенных ближе к казённой части.

В задней части короба на двух полуосях и оси крепится затыльник. На нижних полуосях закреплены ручки для наведения гранатомёта в цель и удержания его при стрельбе. В походном положении ручки складываются. На наружной стороне затыльника расположена гашетка спуска. Перед левой рукояткой находится переводчик режимов огня, имеющий два положения – «АВТ.» (автоматический огонь) и «ОД.» (одиночный огонь).

На левой и правой щеках короба с внутренней стороны имеются две направляющие, по которым движется затвор: там же приклёпаны два копира – левый и правый, взаимодействуя с которыми рычаги передают движение снижателю (он же досылатель), находящемуся на затворе, который обеспечивает подачу патронов из ленты в патронник ствола.

Для крепления гранатомёта на станке на коробе имеются два фланца, а также кронштейн, расположенный в задней нижней части короба. Справа к коробу приклёпана скоба с защёлкой для крепления патронной коробки. На левой стороне короба имеется кронштейн для установки оптического прицела.

Прицел оснащён двумя светофильтрами – нейтральным для упрощения прицеливания в яркую солнечную погоду и оранжевый для повышения контрастности изображения в пасмурную погоду. Шкала углов прицеливания выполнена в виде прицельных знаков (угольников) и штрихов до дальности 700 м и оцифрована через 100 м цифрами от 1 до 7. Цена деления между прицельными знаками 100 м, а между прицельными знаками и штрихами – 50 м. Влево и вправо от центрального прицельного знака находится шкала боковых поправок.

На корпусе оптического прицела установлены продольный и поперечный уровни для придания гранатомёту заданного угла возвышения и горизонтирования гранатомёта. Прицел оснащён мушкой и целиком, которые используются для грубого визирования гранатомёта на цель. Шкалы сетки прицела в тёмное время суток могут подсвечиваться. Для этого используется специальный патрон, присоединяемый к корпусу прицела.

Элементы питания размещаются в футляре, закрепляемом на станке.

На верхней плоскости массивного затвора имеется криволинейный паз, в который входит ролик рычага подачи, гребень для приведения в действие механизма отражения гильзы и крюк для соединения затвора с механизмом перезарядки. В теле затвора имеются три продольных глухих отверстия. Два нижних предназначены для размещения возвратных пружин. Третье отверстие выполняет роль цилиндра гидравлического тормоза, который поглощает избыток энергии откатывающего затвора и притормаживает его при приходе в переднее положение.

В передней части затвора по вертикальным пазам перемещается снижатель, который при накате затвора извлекает выстрел из звена, снижает и досылает его в патронник.

На левой стороне затвора имеются два гнезда; в переднем расположен рычаг бойка на оси, служащий для передачи энергии ударника бойку, а в заднем – на фиксаторе разобщитель, предназначенный для взведения ударника и разобщения его с затвором при приходе последнего в переднее положение.

Ударно-спусковой механизм расположен на левой стороне короба и закреплён осью приёмника. Механизм через спусковую планку (тягу) соединён с гашеткой.

Механизм перезарядки расположен под крышкой короба и предназначен для заряжания и перезаряжания гранатомёта. Для заряжания необходимо отвести назад до упора рукоятку взведения, которая связана тросом с зацепом взведения затвора, и отпустить её.

Для стрельбы гранатомёт устанавливается на станок САГ-17, состоящий из двух основных частей – верхнего станка и нижнего станка.

На левой стороне остова нижнего станка имеется кронштейн для крепления футляра с батареями системы подсветки прицела.


АГС-17
югославского производства

Верхний станок соединён с нижним посредством вертлюга и ползуна. На верхнем станке расположены люльки верхняя и нижняя. Верхняя люлька, на цапфы которой устанавливается гранатомёт, может вращаться в вертикальной плоскости на оси, соединяющей верхнюю и нижнюю люльки. Фиксатор, расположенный на верхней люльке, служит для соединения люльки с серьгой гранатомёта.

Нижняя люлька служит для обеспечения горизонтального наведения гранатомёта, а также для размещения механизма вертикального наведения и зажима сектора вертикального наведения.

Перед заряжанием, части и механизмы гранатомета занимают следующие положения: затвор – в крайнем переднем положении, ударник стоит на шептале, шептало заперто предохранителем, приёмник закрыт, обойма механизма перезарядки соединена с крюком затвора и находится в переднем положении.

Для заряжания гранатомета необходимо: отвести затвор за рукоятку до отказа и отпустить рукоятку. При отведении рукоятки назад обойма перемещает назад затвор, сжимая возвратные пружины. Рычаг подачи, взаимодействуя с криволинейным пазом затвора, осуществляет подачу первого патрона к входному окну короба.

После отпускания рукоятки затвор под действием пружин движется вперёд. При этом рычаги, взаимодействуя с копирами короба, поднимают, а затем опускают снижатель. Снижатель захватывает первый патрон за дно гильзы, извлекает его из звена, снижает и досылает его в патронник. Рычаг подачи в это время совершает холостой ход.

Калибр, мм30x29B
Длина, мм840
Длина ствола, мм305
Масса без ленты, кг18
Масса  с лентой на станке, кг44,5
Масса снаряженной ленты, кг14,5
Начальная скорость гранаты, м\с185
Темп стрельбы, выстр\мин350 — 400
Минимальная дальность
навесной стрельбы, м
1000
Наибольшая высота траектории, м905
Прицельная дальность, м1700
Емкость ленты, кол. гранат29

При движении затвора вперёд разобщитель подхватывает ударник и взводит его, сжимая пружину ударника. При приходе затвора в переднее положение левый копир разобщит ударник с затвором, после чего ударник, двигаясь назад под действием боевой пружины, встанет на шептало.

Для производства выстрела необходимо перевести предохранитель в положение «огонь» и нажать на гашетку.

При нажатии на гашетку спусковая планка переместится вперед и, действуя на флажок, повернёт шептало ударно-спускового механизма. Шептало выйдет из зацепления с боевым взводом ударника. Ударник, двигаясь назад под действием боевой пружины, ударит передним зубом по рычагу бойка. Рычаг бойка повернется на своей оси и своим вторым плечом ударит по бойку, который наколет капсюль. Произойдет выстрел.

Одновременно с началом движения гранаты по каналу ствола начинается откат затвора, сжатие возвратных пружин, поворот рычага подачи. Подаватель осуществляет подачу патрона к входному окну короба. В начале отката шток гидротормоза движется совместно с затвором. После того, как фланец штока упрется в затыльник, вступает в работу гидротормоз. Керосин, находящийся в цилиндре гидротормоза, вытесняется из передней части цилиндра в заднюю. Происходит торможение затвора.

При движении затвора назад снижатель под действием рычагов поднимается и освобождает верхнюю кромку закраины гильзы. Одновременно гильза упирается в передний скос неподвижного в этот момент отражателя, нижняя кромка шляпки, сцепленная с извлекателем боевой плиты, продолжает перемещаться назад; происходит наклон гильзы. При дальнейшем движении затвора его гребень поднимает заднее плечо отражателя и поворачивает его. Переднее плечо отражателя ударяет по наклонной гильзе и выбрасывает её за пределы короба. После отражения гильзы и окончания подачи патронной ленты оставшуюся энергию затвора поглощают гидротормоз и возвратные пружины.

При накате затвора, под действием возвратных пружин, затвор захватывает снижателем очередной выстрел, извлекает его из звена, снижает и досылает его в патронник. Рычаг подачи совершает холостой ход. В конце холостого хода подаватель заходит за очередной выстрел. Шток гидротормоза сначала движется вместе с затвором, а затем останавливается упорами, расположенными на коробе. Керосин, находящийся в задней части гидроцилиндра, вытесняется поршнем в переднюю часть. При накате разобщитель захватывает ударник за задний зуб и, сжимая боевую пружину, взводит его. При приходе затвора в переднее положение происходит разобщение ударника с затвором.

Ударник, двигаясь под действием боевой пружины назад, ударяет своим передним зубом по рычагу бойка. Рычаг, поворачиваясь на своей оси, вторым плечом наносит удар по бойку. Боёк разбивает капсюль-воспламенитель. Происходит выстрел. Далее цикл работы автоматически повторяется (при положении переводчика «АВТ»). Для того чтобы прекратить стрельбу, необходимо отпустить гашетку. При этом ударник встанет на шептало.

В целом конструкция гранатомёта обеспечивает надёжную работу оружия в любых условиях эксплуатации и до сих пор АГС-17 «Пламя» превосходит по большинству характеристик аналогичные зарубежные системы.


АГС-17 «Пламя»

ВОЕННО-ПОЛИТИЧЕСКИЕ И ВОЕННО-ТЕХНИЧЕСКИЕ НОВОСТИ. ФОТО И МИР, PHOTOS AND THE WORLD. MILITARY-POLITICAL AND MILITARY-TECHNICAL NEWS


30-ММ АВТОМАТИЧЕСКИЙ ГРАНАТОМЕТ

НА СТАНКЕ АГС-17 «ПЛАМЯ»

30-MM AUTOMATIC GRENADE LAUNCHER

ON THE MACHINE AGS-17 «PLAYMY»


30-ММ АВТОМАТИЧЕСКИЙ ГРАНАТОМЕТ

НА СТАНКЕ АГС-17 «ПЛАМЯ»

Во второй половине 1960-х годов в Советском Союзе появилась разведывательная информация об успешном использовании армией США автоматических гранатомет во Вьетнаме. Срочно пришлось корректировать планы развития своих вооружений и военной техники (В и ВТ). Вскоре были подготовлены руководящие документы и решение правительства о разработке такого оружия у нас. По ним в 1967 году московское КБ точного машиностроения (бывшее ОКБ-16) начало разработку по теме «Пламя» семейства автоматических гранатометов АГ в составе станкового (АГС-17 «Пламя») для мотопехоты, морского (АГ-17М) для кораблей и катеров ВМФ и авиационного (АГ-17А) для вертолетов. Разработка вертолетного вариант АП-30 «Пламя-А» (9А-800) была задана Постановлением СМ №1044-381 от 26 декабря 1968 года для Ми-24. Все гранатометы по теме «Пламя» были приняты на вооружение, получили широкое распространение и заслужили признание в войсках. Из-за того, что в США автоматические гранатометы долгие годы имели статус опытного оружия, советский гранатомет АГС-17 «Пламя» стал первым в мире принятым на вооружение автоматическим станковым гранатометом.
Мотострелковый вариант автоматического гранатомета «Пламя» получил заводской индекс 216-П. При его проектировании были использованы конструктивные решения 40-мм автоматического гранатомета Таубина, созданного еще в 1930-х гг. тем же ОКБ-16. Заводские испытания этот гранатомет прошел в начале 1969 года, тогда же началось его изготовление для полигонных и войсковых испытаний. По их завершении он был принят на вооружение Советской Армией в начале 1970-х годов под обозначением «автоматический гранатомет станковый АГС-17 «Пламя». В 1970 году на Вятско-Полянском машиностроительном заводе «Молот» было освоено производство 30-мм автоматического гранатомёта АГС-17, который производится и по сей день в различных модификациях. Запуск производства гранатомета шло сложно, первоначально он выпускался небольшими партиями. Массовое производство было налажено лишь в 1971 г., когда было выпущено 117 пехотных гранатометов АГС-17 (изделие 216-П) и 204 авиационных гранатомета АГ-17А.
30-мм автоматический гранатомет АГС-17 предназначен для вооружения мотострелковых подразделений пехоты и усиления ее огневых возможностей в борьбе с живой силой противника, огневыми средствами противника, расположенными вне укрытий, в открытых окопах (траншеях) и за естественными складками местности (в лощинах, оврагах, на обратных скатах высот), расчетами, пулеметов, противотанковых и безоткатных орудий, а также для поражения объектов военной техники (автомобили, пусковые установки, радио и радиолокационные станции и т. д.).
Для стрельбы АГС-17 устанавливается на треножный станок САГ-17, который имеет секторные механизмы горизонтального и вертикального наведения, гильзоотражатель, механизм точного горизонтирования. В походном положении станок складывается и переносится вторым номером расчета. Гранатомет обслуживается расчетом из двух человек.
Станок САГ-17 был разработан конструкторами К.А.Барышевым и Л.В.Стапановым, он получил наименование станок «системы Барышева-Степанова». Относительная масса станка к гранатомету АГС-17 имеет отличный показатель – 0,76.

Работа автоматики гранатомета основана на принципе использования энергии отдачи свободного затвора. Для увеличения поверхности охлаждения ствола он имеет оребрение размещенное ближе к казенной части. В процессе серийного производства на позднии выпуски гранатомета применили утолщенный ствол с кольцевыми проточками. Нарезной ствол гранатомета быстросъемный, в ствольной коробке он крепится замыкателем с чекой. Ударно-спусковой механизм позволяет изменять темп стрельбы. АГС-17 имеет ленточное питание. Коробка с лентой крепится на правой стенке ствольной коробки. Механизм подачи выстрелов включает рычаг подачи с роликом и подпружиненный подаватель. Подача выстрела при стрельбе осуществляется автоматически во время отката затвора. После чего при движении затвора вперед он досылается в патронник. При откате затвора стреляная гильза выбрасывается из ствольной коробки вниз.
Органом управления АГС-17 служат две откидные горизонтальные рукоятки. Клавиша спускового рычага расположена между ними. Механизм перезаряжания смонтирован в крышке ствольной коробки.
К гранатомету присоединяется патронная коробка с патронами и прицел ПАГ-17, на гранатомете дополнительно имеется открытый механический прицел. Оптический прицел ПАГ-17 имеет 2,7-кратное увеличение. Наводка АГС-17 производится с помощью оптическою прицела ПАГ-17, закрепленного на кронштейне с левой стороны ствольной коробки. Сетка при¬цела позволяет вести стрельбу прямой наводкой. Для стрель¬бы по навесной траектории применяется квадрант. Для работы с прицелом в ночное время в его комплекте предусмотрена система освещения. В яркую солнечною погоду при прицеливании используется нейтральный светофильтр, а в пасмурную, для повышения контрастности изображения – оранжевый. Охлаждение ствола гранатомета воздушное, допускаю¬щее ведение непрерывного огня до 300 выстрелов.
В походном положении гранатомет переносится в сумке, а станок при помощи специальных ремней. Гранатомет может устанавливаться также на вертолётах, катерах и автомобилях.
Гранатомет может вести огонь по настильной и навесной траекториям. Стрельба из гранатомета ведётся короткими до 5 выстрелов, длинными до 10 выстрелов очередями и непрерывно. Кроме того, низкий минимальный темп стрельбы позволяет вес¬ти одиночный огонь.
Подача выстрелов при стрельбе производится из коробки ёмкостью на 29 выстрелов, снаряженных в патронную звеньевую металлическую ленту. Для стрельбы из гранатомета применяется выстрел с осколочной гранатой ВОГ-17 (индекс 7П36), снабженной головным взрывателем мгновенного действия, который обеспечивает надёжную работу гранат при встрече с различными преградами, в том числе по снегу, болоту и водной поверхности. Повышенная эффективность осколочного действия выстрела 7П36 обеспечивается осколками заданной формы и оптимальной массы, образуемыми рифлением на внутренней поверхности корпуса гранаты, получаемого способом холодной штамповки. Метательный заряд выстрела 7П36 за счет дополнительной автономной герметизации надежно функционирует во всех условиях эксплуатации в различных климатических зонах. Вес выстрела ВОГ-17 – 350 г, вес гранаты 280 г. Граната содержит 28 г взрывчатого вещества. Радиус сплошного поражения осколками гранаты составляет 6 м.

Для стрельбы из АГС-17 применяются так же модернизированные выстрелы ВОГ-17А и ВОГ-17М. Выстрел с осколочной гранатой ВОГ-17М (ВОГ-17А) создан в ГНПП «Базальт» и предназначен для поражения живой силы. Отличительная особенность – унитарность выстрела. Гранаты имеют осколочную рубашку с полуготовыми элементами в виде пружины из насеченной проволоки, разрывной заряд массой 0,036 кг, головным взрывателем мгновенного действия. внутренней поверхности. ВОГ-17М имеет самоликвидатор. Масса выстрела – 0,35 кг, гранаты – 0,28 кг. Радиус сплошного поражения убойными осколками с вероятностью 0,9 – около 7 метров.
В ГНПП «Прибор» для гранатомета разработан 30-мм выстрел с осколочной гранатой повышенной эффективности. Он предназначен для стрельбы из автоматического гранато¬мета АГС-17 с целью поражения живой силы и объектов военной техники. Выстрел снабжен головным взрывателем мгновенного действия, который обеспечивает надежную работу гранат при встрече с различными преградами, в том числе на снегу и водной поверхности. Повышенная эффективность достигается за счет дробле¬ния корпуса гранаты, имеющего рифление на корпусе. Для тренировок личного состава гранатомета АГС-17 применяются учебные боеприпасы.
Снаряжение и разснаряжение патронной ленты 6Л12 для гранатометов АГС-17 и АГС-30 в полевых и стационарных условиях производится снаряжательной машинкой 6Ю13.Ее масса составляет 6,02 кг, производительность машинки – 1000 патронов в час.
Гранатомет АГ-17А, как и его пехотный вариант АГС-17, широко применялись в афганской военной компании, он использовался в боевых действиях в Чечне, других горячих точках на территории СНГ. Он оказался эффективным средством в борьбе с живой силой противника на дистанциях до 800 м, когда в радиусе 6-7 м от места падения гранаты обеспечивалось сплошное поражение.

Гранатомет АГС-17 широко использовался Советскими войсками в боевых действиях в Афганистане. В Советской Армии в каждой мотострелковой роте имелось по два гранатомета АГС-17. Кроме того, их устанавливали на вертолеты Ми-8, а иногда даже на БТР-70 (БТР-80) и БМП. Одним из способов его применения была установка гранатомета АГС-17 в проеме входной двери вертолетов Ми-8, при этом тренога гранатомета крепилась растяжками. Большой угол подъема ствола позволял ему вести стрельбу по позициям противника, расположенным с большим превышением.
Качественно новым образцом группового оружия, впервые примененного в боевой обстановке и затем прошедшего через множество вооруженных конфликтов, стал автоматический гранатомет АГС-17 «Пламя». Конструкция гранатомета позволяет устанавливать его на боевые машины и, благодаря системе электроспуска, вести огонь непосредственно из боевой машины, не подвергая себя опасности быть пораженным из легкого стрелкового оружия. Сравнительно небольшой вес (17,7 кг) делали его достаточно мобильным. Расчет из трех человек без особого труда мог перемещать АГС-17 вслед за цепью мотострелков, переносить через арыки и завалы, поднимать в горы. Во время проведения наступательных операций, рейдов, прочесываний он оказывал поддержку подразделениям первого эшелона, находясь либо за их боевыми порядками, либо в промежутках или на флангах. Пройдя боевую проверку фактически в первых же операциях в горах Афганистана, гранатомет прочно занял место в системе огня укрепленных точек, в охране автоколонн, в составе засад. Подчас АГС-17 был единственным средством огневой поддержки, которое подразделение могло взять с собой при проведении операции в труднодоступной местности.
Хорошо себя зарекомендовала пара, состоящая из боевой машины пехоты БМП-2 с 30-мм автоматической пушкой 2А42 и 30-мм автоматический гранатомет АГС-17. Их совместное использование при отражении нападений на колоны было весьма эффективно.
Спецназ ГРУ и разведподразделения ВДВ создали эффективные мобильные отряды на «трофейных» автомобилях повышенной проходимости «Тойотах» или «Симургах». В кузовах головных джипов устанавливали крупнокалиберные пулеметы ДШК, остальные машины вооружались КПВТ «Утесами» и АГС-17 «Пламя». Для маскировки даже экипажы головных «Тойот» были переодеты в одежду моджахедов, что вызывало первоначальную растерянность у боевиков и было на руку советским войнам.
Некоторая часть гранатометов была захвачена афганскими моджахедами в качестве трофеев и использовалась ими в боевых действиях против правительственных войск и Советской Армии.

В 1991-1992 гг. чеченцам досталось из арсенала советской и российской армий 138 30-мм станковых автоматических гранатометов АГС-17 «Пламя», 678 танковых и 319 крупнокалиберных пулеметов ДШКМ, ДШКМТ, НСВ, НСВТ, более 2000 ручных пулеметов РПК и ПКМ и более 150 тыс. ручных гранат, другое вооружение. Весь этот арсенал в дальнейшем использовался против федеральных сил.
В настоящее время гранатомет АГС-17 используется в вооруженных силах России, других силовых структурах, а так же в бывших республиках СССР. Его можно увидеть во многих военных конфликтах по всему миру, например иракские боевики используют гранатомет АГС-17 против войск коалиции, вторгшихся в Ирак. Кроме того, производство гранатомета АГС-17 было освоено в Китае, где он проходит под обозначением NORINCO 30 mm grenade launcher. Ближайший зарубежный аналог гранатомета АГС-17 – американский гранатомет Мк 19. Калибр АГС-17 меньше калибра американского Мк 19, и поэтому у советского гранатомета темп стрельбы выше.
Для речных и десантных катеров ВМФ по Постановлению ЦК КПСС и Совета министров СССР от 15 марта 1971 года был создан башенный вариант БП-30 установки гранатомета АГС-17. Государственные испытания системы были проведены в 1974 году. А уже с 1975 года 30-мм морским автоматическим гранатометами оснащались речные артиллерийские корабли проекта 1208 «Слепень». Проект корабля с 1967 года разрабатывался в ЦМКБ «Алмаз» (гл. конструктор М.В.Кошкин), затем его проектирование велось Зеленодольским ПКБ (гл. конструктор Н.П.Бобров). В 1975-1984 гг. на Хабаровском заводе было построено 10 кораблей проекта 1208 (водоизмещение 450 т). Кроме гранатомета на нем были две 100-мм башни танка Т-55, 30-мм автоматические орудия АК-630, реактивная установка.
На базе десантного катера на воздушной подушке проекта 1206 в ЦМКБ «Алмаз» был создан катер проекта12061 «Мурена»(гл. конструктор Ю.П.Семенов) водоизмещением 150 т. В Хабаровске было построено около 10 таких катеров. В дополнении к двум 30-мм автоматическим пушкам на них устанавливали по две установки с гранатометами «Пламя».
Дальнейшем совершенствованием станкового гранатомета АГС-17 занималось ЦКИБ СОО под руководством В.Н.Телеша, где было разработано две модернизации этого оружия. Модернизированный вариант получил обозначение 6Г25, его масса со станком была снижена с 30 до 22 кг, а трудоемкость производства уменьшилась на 30%. В серийное производство такой гранатомет не пошел.
Кроме того, для отечественных Вооруженных Сил создан и другой 30-мм модернизированный автоматический гранатомет АГС-17М «Пламя», который принят на Вооружение Советской Армии. Модернизированный гранатомет обеспечивает в 2-3 раза большую вероятность накрытия цели первой очередью, чем у штатного варианта. Это обеспечивается высокой точностью измерения дальности до цели лазерным дальномером и наличием баллистического вычислителя, формирующего вычисленный угол стрельбы в виде светового индекса в визирном канале дальномера. АГС-17М имеет малое время подготовки исходных данных для стрельбы за счет автоматизации процесса отработки угла возвышения, совмещения светового индекса с маркой дальномера вращения маховичка вертикального наведения гранатомета. Гранатомет обладает универсальность боевого применения за счет размещения на подвижных транспортных средствах, что гарантирует оперативность его доставки к месту боевых действий с одновременным увеличением разового боекомплекта. Он может вести стрельбу в режиме кругового обзора, что достигается установкой гранатомета на шкворневой или турельной установках с одновременной механизацией смены бункера с гранатами. АГС-17М имеет возможность боевой работы ночью за счет встраивания в комплекс электронно-оптического прицела последнего поколения.
Серийные гранатометы АГС-17 и АГС-17М могут быть размещены практически на любых транспортных средствах. Мобильные установки могут быть выполнены многовариантными и допускать монтаж на них дополнительного вооружения и средств разведки (ПТУРС, пулемет, приборы наблюдения и т.п.).

К настоящему времени создано несколько вариантов установки гранатомета АГС-17 (АГС-17М) на самоходные шасси. Одним из них является вариант размещения гранатомета на автомашине ЛуАЗ-967, которая в основном использовалась для транспортировки раненых с поля боя. Сегодня гранатомет АГС-17 устанавливается не только на легкой плавающей машине ЛуАЗ-967 (колесная формула 4 х 4), но и на бронетранспортере БТР-80 и современных БМП (сверху сзади на башне), а так же на армейском мотоцикле типа «Урал».
По заданию ВВС по теме «Пламя» для боевых и транспортно-боевых вертолетов в КБ Точмаш был создан другой вариант автоматического гранатомета АГС-17 – авиационный АГ-17А «Пламя-А». Работа автоматики авиационного гранатомета так же как и АГС-17 основана на принципе использования энергии отката свободного затвора. Питание гранатомета АГ-17А одностороннее (правое), осуществляется из расположенного на вертолете патронного ящика, с помощью металлической рассыпной ленты, состоящей из отдельных звеньев, не соединенных шплинтами.
Противооткатные устройства гранатомета состоят из гидравлического тормоза и пружинного накатника. Заряжание и перезаряжание гранатомета производилось вручную за рукоятку механизма перезарядки. Вес гранатомета АГ-17А составляет 21-22 кг, длина его ствола 300 мм. Ствол системы нарезной с 16 нарезами глубиной 0,45 мм, он имеет живучесть рассчитанную на 6000 выстрелов. Гранатомет имеет следующие габаритные характеристики: длина 895 мм, ширина 159 мм, высота 166 мм. Темп стрельбы гранатомета составляет 420-500 выстрелов в минуту, начальная скорость гранаты 180 м/с. Дальность стрельбы баллистическая 1700 м, однако часть гранат снабже¬на самоликвидатором, срабатывающим через 27 с.
Гранатометы АГ-17А устанавливались в подкрыльевых контейнерах ГУВ (гондолы универсальные вертолетные) на различных модификациях боевых вертолетов Ми-24. Он жестко закрепляется в гондоле вертолета. В качестве силового крепления используют фланцы короба, а поддерживающего – патрубок ствола.
Для стрельбы из гранатомета АГ-17А применяются те же выстрелы, что и для пехотного варианта: ВОГ-17, ВОГ-17А и ВОГ-17М с осколочной гранатой, снабженной взрывате¬лем мгновенного действия.
Гранатомет АГС-17 со своими модификациями не является единственной системой подобного типа в Советском Союзе и России. Отечественная конструкторская мысль не стояла на месте, непрерывно шел поиск новых технических решений и отработка боеприпасов, это позволило создать другие варианты автоматических гранатометов.

ХАРАКТЕРИСТИКИ

Состояние принят на вооружение в начале 1970-х годов, малая серия с 1969 года, серийное производство с 1971 года
Разработчик ОКБ-16 (КБ Точмаш)
Изготовитель Вятско-Полянский МЗ «Молот»3
Калибр, мм 30
Масса гранатомета, кг:
— со станком и прицелом 30-31
— без станка 18
— снаряженного 44,5
Масса станка, кг 12
Длина гранатомета, мм 840
Длина ствола, мм 290
Тип ствола нарезной
Тип станка САГ-17
Масса патронной коробки с патронами, кг 14,5
Вместимость патронной коробки, патронов 29
Основной прицел:
— тип оптический ПАГ-17
— масса, кг 1,0
— увеличение , крат. 2,7
Дальность стрельбы, м:
— прицельная 800 – 1200
— предельная 1700 – 1750
Предельная дальность стрельбы с открытым прицелом, м 800
Темп стрельбы, выс. /мин.:
— при автоматическом огне 350-450
— при стрельбе одиночными выстрелами 50-100
Основной прицел:
— тип оптический ПАГ-17
— кратность 2,7
— поле зрения, град. 13
— диаметр входного зрачка, мм 4,5
— удаление выходного зрачка, мм 27
— предел разрешения, угл. с 28
— масса, кг 1,0
— габариты, мм 124х101х145
Емкость патронной коробки 29
Масса патронной коробки с патронами, кг 14,5
Тип боеприпасов ВОГ-17, ВОГ-17А, ВОГ-17М
Температурный диапазон эксплуатации и боевого применения, град. С от -60 до +50
ВЫСТРЕЛ ВОГ-17:
Тип осколочный
Разработчик ГНПП «Базальт»
Изготовитель Эльбанский мехзавод
Начальная скорость
гранаты, м/с 185
Масса патрона, кг 0,35
Масса гранаты, кг 0,275-0,28
Тип БЧ осколочная
Тип взрывателя головной ВМГ-М
— разработчик НИТИ (Железнодорожный)
— изготовитель ОАО «Велта»
Масса ВВ, кг 0,036-0,040
Радиус сплошного поражения убойными осколками при вероятности 0,9, м не менее 7
ВЫСТРЕЛ ВОГ-17М (ВОГ-17А):
Тип осколочный
Разработчик ГНПП «Базальт»
Дальность стрельбы, м 1700
Начальная скорость гранаты, м/с 185
Масса патрона, кг 0,35
Масса гранаты, кг 0,275-0,28
Тип БЧ осколочная
Тип взрывателя головной предохранительный с системой самоликвидации
Масса ВВ, кг 0,036-0,040
Радиус сплошного поражения убойными осколками при вероятности 0,9, м не менее 7
Температурный диапазон применения, град. С +50
ВЫСТРЕЛ (МОДЕРНИЗ.):
Тип осколочный повышенной эффективности
Разработчик ГНПП «Прибор»
Масса, кг:
— выстрела 0,350
— гранаты 0,275
— взрывчатого вещества 0,040
Длина выстрела, мм 132
Начальная скорость полета гранаты, м/с 1854
Среднее максимальное давление пороховых газов для группы выстрелов, кг/см2 не более 1250
Пределы взведения взрывателя, м 10-60
Время самоликвидации взрывателя, с 27
Максимальная дальность стрельбы, м 1700
Радиус сплошного поражения, м 6

А.В.Карпенко, ВТС «БАСТИОН», 18.02.2017

Источники:
Карпенко А. «Автоматические гранатомёты. Оружие ХХ века», «Цейхгауз», 2007 г.
30-мм автоматический гранатомет на станке АГС-17, рекламный проспект
И.Боечин «Неизвестный Телеш» – «Оружие» №4-1999
«Безопасность.1997/98. Каталог» , М: «Бизин-95″, 1997
«Оружие России», каталог Том VII, М: «Военный Парад», 1996-1997
«Стрелковое оружие», Минск: «Попурри», 1999
«Техника и вооружение» №10-1999
С. Семенов «ОАО «Велта»: от взрывателей до велосипедов» – «Военный Парад» май-июнь 2000
«Взрывчатые вещества, пиротехника, средства инициирования в послевоенный период», Москва-СПб: «Гуманистика», 2001

30-ММ АВТОМАТИЧЕСКИЙ ГРАНАТОМЕТ НА СТАНКЕ АГС-17 «ПЛАМЯ». НОВОСТИ
ВЯТСКОПОЛЯНСКИЙ МАШИНОСТРОИТЕЛЬНЫЙ ЗАВОД «МОЛОТ»
КБТОЧМАШ ИМ. А.Э. НУДЕЛЬМАНА
АВТОМАТИЧЕСКИЕ ГРАНАТОМЁТЫ
ГРАНАТЫ И ГРАНАТОМЕТЫ, ОГНЕМЕТЫ
ПЕХОТНОЕ ВООРУЖЕНИЕ, НЕЛЕТАЛЬНОЕ ОРУЖИЕ

В армии России приступили к испытаниям нового гранатомета «Балкан»

Российские оружейники передали Сухопутным войскам российской армии для испытаний новые автоматические гранатометы АГС-40 «Балкан». Новый гранатомет отличается от своего предшественника АГС-30 большей скорострельностью, большей дальностью стрельбы, а самое главное — большим калибром.

Гранатомет АГС-40 «Балкан» накануне поступил в подразделения и части Сухопутных войск Вооруженных сил для проведения испытаний, сообщает РИА «Новости».

40-мм автоматический станковый гранатомет 6Г27 «Балкан» был создан в начале 1990-х годов на базе опытного 40-мм гранатомета ТКБ-0134 «Козлик».

Разработчики гранатомета нового поколения — предприятие ФГУП ГНПП «Прибор» — увеличили по сравнению с предыдущими образцами этого оружия калибр до 40 мм. Аналогичное решение ранее было использовано в выстрелах ВОГ-25 для подствольных гранатометов ГП-25, однако

гранаты для «Балкана» имеют вдвое большую массу и значительно большую дальность стрельбы.

«Балкан» в перспективе должен заменить в войсках 30-мм гранатомет АГС-30, который является дальнейшим развитием гранатомета АГ-17 «Пламя». Дальность стрельбы гранатомета нового поколения составляет 2,5 км, а скорострельность — 400 выстрелов в минуту. АГС-40 сможет вести огонь как по навесной, так и по настильной траектории.

Стрельба может вестись одиночными выстрелами, короткими очередями (до пяти выстрелов), длинными очередями (до десяти выстрелов), возможен и непрерывный огонь. Вес гранатомета АГС-40 вместе со станком и прицельными приспособлениями составляет 32 кг. Коробка с 20-ю гранатами весит 14 кг.

Быстрее, мощнее, эффективнее

Гранатомет устанавливается на станок-треногу, представляющую собой модифицированный станок гранатомета АГС-17 с установленным на задних опорах сиденьем для стрелка. Гранатомет «Балкан» штатно комплектуется оптическим прицелом.

«Самое главное в новом гранатомете — это его существенно возросшая огневая мощь по сравнению с предшественниками АГС-17 и АГС-30,

— рассказал «Газете.Ru» экс-начальник штаба Ленинградского военного округа генерал-полковник Сергей Кизюн.

По словам военачальника, «Балкан» по конструкции мало чем отличается от АГС-17/30. Но российским оружейникам удалось вписать 40-мм калибр в те же массо-габаритные характеристики гранатомета АГС-30. У нового оружия существенно возросла огневая мощь, скорострельность и дальность стрельбы.

«А сравнительно небольшой вес на практике означает только одно — высокую маневренность на поле боя, — подчеркивает генерал-полковник Кизюн. — Кроме того, в «Балкане» применены новые материалы, новые технологии. Это конструкция все-таки качественно иного технологического уровня».

«Аналог отечественного «Балкана» за рубежом — в первую очередь американский автоматический 40-мм гранатомет с ленточным питанием Mark 47 Striker. Он обладает примерно аналогичными тактико-техническими характеристиками. Его главное отличие от отечественных гранатометов типа АГС-17/30 — обеспечение дистанционного подрыва в воздухе 40-мм боеприпасов», — пояснил «Газете.Ru» заместитель директора Центра стратегий и технологий Константин Макиенко.

В этой связи генерал-полковник Сергей Кизюн напомнил, что

американский 40-мм гранатомет Mark 47 Striker почти на 10 кг тяжелее «Балкана». Еще тяжелее германский автоматический гранатомет HK GMG.

«Автоматический гранатомет — необычайно эффективное оружие в руках хорошо подготовленного расчета, — рассказал «Газете.Ru» экс-командующий войсками Северо-Кавказского военного округа генерал-полковник Сергей Макаров. — Когда АГС умело пользовались в бою, им цены не было».

По словам военачальника, особенно эффективно применение гранатомета было в условиях пересеченной местности и в условиях ведения боевых действий в условиях плотной городской застройки, где, пользуясь разрушениями, противник мог легко укрыться от настильного огня. А АГС легко доставал неприятеля и там. А по открыто расположенной живой силе врага огонь автоматического гранатомета был просто ужасен. Кто оставался в живых, надолго терял способность к продолжению ведения боевых действий.

Кроме того, отметил собеседник издания, АГС очень эффективен при стрельбе дымовыми гранатами, когда подразделению, ведущему бой в городе, надо было преодолеть открытое пространство — улицу, площадь, развязку дорог. Применение обычных дымовых шашек порой не давало нужного эффекта, а очередь из автоматического гранатомета дымовыми гранатами с учетом ветра быстро давала нужный результат, позволяя бойцам перебежать на другую строну улицы без потерь.

«Если так хорошо себя зарекомендовал АГС-17 и АГС-30, то гранатомет 40-мм калибра будет на порядок эффективнее», — добавил экс командующий войсками СКВО.

«Очень хорошо проявили себя автоматические гранатометы в ходе афганской кампании, особенно в горной войне, в ряде случаев это было просто незаменимым оружием, на равнине ими пользовались сравнительно редко», — пояснил «Газете.Ru» экс-начальник оперативного отдела 40-й армии генерал-майор Евгений Никитенко.

В войсках «Балкан», по данным РИА «Новости», будут испытывать не менее года. Гранатомет проверят в различных климатических условиях, в грязи и пыли, в дождь и снег, на тактических учениях с боевой стрельбой. Кроме того, можно не сомневаться, что партия гранатометов АГС-40 поступит в районы ведения боевых действий. В случае успешного завершения испытаний гранатомет поступит на вооружение частей и подразделений Сухопутных войск ВС РФ.

как автоматические гранатомёты «Балкан» усилят российские войска — РТ на русском

В России изготовлена первая серийная партия противопехотных автоматических гранатомётов «Балкан», сообщили в госкорпорации «Ростех». В отличие от предшественников (АГС-17 «Пламя» и АГС-30), «Балкан» имеет увеличенный калибр 40 мм. Эксперты отмечают, что этот гранатомёт, превосходящий по своим характеристикам предыдущие российские модели, значительно усилит боевую мощь войск страны.

В России изготовлена первая серийная партия противопехотных автоматических гранатомётов «Балкан» калибра 40 мм. Об этом сообщили в госкорпорации «Ростех».

«Конструкторская документация на комплекс «Балкан» оформлена и принята Минобороны РФ для серийного производства», — цитирует ТАСС индустриального директора кластера вооружений «Ростеха» Бекхана Оздоева.

Разработчик гранатомёта НПО «Прибор» сообщил, что сейчас комплекс «Балкан» проходит расширенные проверки в рамках опытной эксплуатации в войсках. По итогам испытаний примут решение о принятии комплекса на вооружение и разворачивании масштабного серийного производства.

В марте 2021 года директор концерна «Технологии машиностроения» Александр Кочкин сообщил, что «Балкан» успешно прошёл государственные испытания.

От «Пламени» к «Балкану»

Противопехотный гранатометный комплекс 6С19 «Балкан» (также встречается обозначение АГС-40) разработки НПО «Прибор» имени С.С. Голембиовского является новейшим изделием в области российского гранатомётного вооружения.

Он предназначен для уничтожения живой силы противника, подавления огневых средств вне укрытий, в открытых окопах, траншеях и на местности, а также для поражения автомобилей, пусковых установок и радиолокационных станций.

Также по теме

«Напоминают знаменитые «Катюши»: каким потенциалом обладают новые огнемётные системы ТОС-2 «Тосочка»

Испытания тяжёлой огнемётной системы ТОС-2 «Тосочка» должны завершиться до конца года. Об этом заявил гендиректор НПО «Сплав»…

Главное отличие «Балкана» от стоящих на вооружении российских вооружённых сил автоматических гранатомётов АГС-17 «Пламя» и АГС-30 — увеличенный калибр. «Балкан» ведёт огонь боеприпасами калибра 40 мм, в то время как действующие автоматические гранатомётные комплексы российской армии выполнены в калибре 30 мм.

«Балкан» может вести огонь осколочными и практическими гранатами. Стрельба ведётся как по настильной, так и по навесной траектории. Ударно-спусковой механизм позволяет вести огонь короткими очередями — до пяти выстрелов, длинными — до десяти выстрелов, а также открывать непрерывный огонь в полностью автоматическом режиме.

Темп стрельбы составляет 400 выстрелов в минуту. Подача выстрелов производится из коробки ёмкостью на 20 выстрелов, снаряжённых в патронную ленту. Предельная дальность стрельбы — до 2,5 км.

Гранатомёт устанавливается на станок-треногу, представляющую собой модифицированный станок советского гранатомёта АГС-17 «Пламя» с сиденьем для стрелка. Кроме того, «Балкан» штатно комплектуется оптическим прицелом.

Наиболее распространённые зарубежные аналоги «Балкана» — американский автоматический 40-миллиметровый гранатомёт с ленточным питанием Mark 47 Striker и немецкий автоматический станковый гранатомёт калибра 40 мм HK GMG.

  • Автоматический станковый гранатомёт АГС-40 «Балкан» на международном военно-техническом форуме Армия-2015
  • РИА Новости
  • © Евгений Биятов

В комментарии RT редактор газеты «Независимое военное обозрение» Дмитрий Литовкин отметил, что «Балкан» по конструкции мало отличается от АГС-30, но его создателям удалось увеличить калибр и огневую мощь гранатомёта, при этом сохранив прежние габариты.

«Была улучшена механика гранатомёта, повысилась точность поражения целей. Можно не сомневаться в том, что «Балкан» пройдёт все этапы испытаний и в скором времени будет массово поставляться на вооружение. Разработка очень хорошая, она наследует те идеи, которые были заложены в предыдущих автоматических гранатомётах, которые использовали советская и российская армии», — отметил эксперт.

При этом увеличение калибра гранатомёта до 40 мм значительно повышает его эффективность, добавил Литовкин.

«В снаряд большего калибра можно положить больше взрывчатки, поставить системы дистанционного подрыва, сделать корректируемыми боеприпасы. Чем больше калибр, тем больше возможностей для оружейников, для модернизации боеприпасов», — пояснил собеседник RT.

Воздушный подрыв

В 2019-м в НПО «Прибор» сообщили о начале работ по созданию специальных боеприпасов для гранатомёта «Балкан», которые будут обладать возможностью дистанционного подрыва.

«Изделия предназначены для малокалиберной артиллерии, устанавливаемой на бронеобъекты сухопутных войск», — сообщили тогда в НПО «Прибор».

Как рассказал в комментарии RT обозреватель журнала «Огневой рубеж» Александр Бутырин, снаряды с возможностью дистанционного подрыва в воздухе серьёзно усилят огневую мощь гранатомёта.

«Воздушный подрыв снаряда позволяет эффективнее поражать цель. При нём происходит детонация боеприпаса в воздухе до контакта с целью — так называемый неконтактный подрыв. При такой детонации увеличивается площадь поражения и более равномерно распределяются поражающие элементы», — рассказал эксперт.

  • Военнослужащие отряда специального назначения с АГС-17 «Пламя»
  • РИА Новости
  • © Александр Гальперин

Необходимость создания и принятия на вооружение нового гранатомёта связана с общим развитием оружейных технологий, бронесплавов и тканей и индивидуальных средств защиты, добавил Бутырин.

Также по теме

Международный калибр: каковы экспортные перспективы модернизированных российских гаубиц «Мста-С» под снаряды 155 мм

Специалисты «Уралвагонзавода» провели для иностранного заказчика демонстрацию возможности взаимодействия самоходной гаубицы «Мста-С»,. ..

«Гранатомётные комплексы, находящиеся сейчас на вооружении, уже морально устаревают. Это ещё разработки советского периода. А одним из главнейших элементов эффективной армии является новое и современное вооружение», — подчеркнул эксперт.

В свою очередь, основатель портала Military Russia Дмитрий Корнев в комментарии RT отметил, что у российских инженеров есть очень большой опыт в создании подобных видов вооружения.

«Школа создания автоматических гранатомётов такого типа сформировалась ещё в СССР и полностью сохранилась в РФ. За эти годы сменилось несколько актуальных моделей автоматических гранатомётов, и нет никаких причин сомневаться в том, что «Балкан» тоже окажется успешным оружием», — считает эксперт.

Особенность автоматического гранатомёта заключается в том, что он может накрывать достаточно большую площадь, пояснил Корнев.

«Выстрелы — это миниатюрные гранаты, у которых есть своя зона поражения радиусом несколько метров. То есть одной очередью он может накрыть полностью, со сплошным осколочным поражением, значительную площадь. Такие гранатомёты очень эффективны в использовании пехотой как в обороне, так и в наступлении, потому что могут быть размещены на технике, например, на крыше бронетранспортёра», — рассказал Корнев.

Таким образом, это оружие представляет собой мобильное и эффективное средство поражения живой силы, огневых точек и легкобронированных целей, подчеркнул специалист. Теперь российский ОПК также переходит на стандарт калибра 40 мм, что позволяет создать новое поколение таких гранатомётов, добавил он.

«Увеличение калибра у «Балкана» приводит к увеличению дальности действия до 2,5 км. Зона поражения каждого выстрела увеличится. То, что эти гранатомёты появятся во всех мотострелковых подразделениях, повысит их боевую мощь, даже если мы просто заменим АГС «Пламя» на новый «Балкан». Если мы проведём замену массово и гранатомёты получат все части, то это приведёт к качественному улучшению пехоты и её огневых возможностей», — заключил Корнев.

Автоматический гранатометный комплекс АГС-40 «Балкан» — ВЕСТИ ДОСААФ/[email protected]saaf.ru

Западные эксперты по оружию считают, что в СССР автоматические гранатометы появились после получения в 1945 году немецких разработок. Однако на самом деле работы в этом направлении советские оружейники начали еще до Второй мировой вой­ны. В начале 1930-х годов конструктор-оружейник Яков Григорьевич Таубин задался идеей создания автоматического гранатомета. Было организовано конструкторское бюро для работы по этой теме. Буквально в течение года конструктор Таубин разработал проект и изготовил опытный образец гранатомета. Опытный образец гранатомета калибра 40 мм в 1935 году был представлен на испытания. Темп стрельбы из этого гранатомета составлял 440 — 460 выстрелов в минуту, дальность стрельбы — 1200 метров. В течение нескольких лет Таубиным устранялись выявленные недостатки конструкции. Также в гранатомет вносились изменения, для повышения надежности работы гранатомета была введена новая схема автоматики. Первоначально весивший 73 килограмма гранатомет сначала «похудел» до 45 кг, а потом и до 38, причем снижения веса удалось добиться без ухудшения характеристик оружия.
Тем не менее на проведенных сравнительных испытаниях минометов и гранатометов предпочтение было отдано ротному 50-мм миномету образца 1938 года, как более простому, легкому и дешевому. Его и приняли на вооружение, а к работам над автоматическим гранатометом отечественные оружейники вернулись только в конце 1960-х годов.
В 1971 году успешно прошел испытания и был принят на вооружение Советской армии гранатомет АГС-17 «Пламя». Это оружие прекрасно зарекомендовало себя в Афганской войне. За время серийного производства был разработан целый ряд модификаций этого гранатомета. Однако базовый вариант имел существенный недостаток – большой вес.
В конце 80-х начались работы по созданию нового гранатомета, однако известные всем события следующего десятилетия затормозили развитие всех видов российского вооружения. Несмотря на возникшие трудности с финансированием, к середине 1990-х конструкторы представили станковый гранатомет АГС-30. Это оружие имеет тот же калибр и сравнимые боевые характеристики, что и АГС-17, однако оружейники умудрились снизить вес гранатомета практически в два раза, что обеспечило возможность транспортировки гранатомета одним человеком. По сравнению с АГС-17 дальность выстрела выросла с 1700 до 2200 метров.
АГС-30 может использоваться в станковом и турельном вариантах, а также в составе дистанционно управляемой установки, размещаемой на боевой технике.
Но в Советском Союзе велись работы и над другими гранатометами. Еще в 1980 году разрабатывался перспективный комплекс под новый вид боеприпасов. Инициатором разработки стал Валерий Николаевич Телеш — конструктор Тульского ЦКИБ СОО. К работам были подключены создатели бое­припасов из Научно-производственного объединения «Прибор», которые разработали для оружия оригинальный боеприпас — безгильзовую гранату.
Гранатомет конструкции В. Н. Телеша ТКБ-0134 оказался в два разе легче, чем АГС-17, несмотря на то, что калибр гранатомета, названного «Козлик», был увеличен до 40 миллиметров.
Получился легкий образец с отличной баллистикой и кучностью огня, при этом дальность стрельбы была выше, чем у
АГС-17. К концу 80-х годов испытания «Козлика» были завершены, но в серию этот гранатомет не пошел.
В начале 90-х тульские конструкторы под руководством Валерия Телеша приступили к созданию нового 40-мм гранатомета на базе ТКБ-0134. Была разработана техническая документация, построены опытные образцы оружия. Позже проект был передан НПО «Прибор», ранее занимавшемуся созданием боеприпасов. Итогом нового этапа работ стало появление проекта «Балкан».
В 2008 году НПО «Прибор» передало Министерству обороны партию гранатометов. Несмотря на наличие некоторых замечаний и дополнительных пожеланий, гранатомет, получивший обозначение АГС-40 «Балкан» (индекс ГРАУ — 6Г27), в целом устроил военных. В 2013 году
АГС-40 был представлен на выставке вооружений в ОАЭ. Эта разработка российского военпрома вызвала настоящий фурор. По эффективности поражения целей «Балкан» вдвое превосходит системы АГС-17 и АГС-30.

АГС-40. Фото АО «НПО «Прибор» имени С. С. Голембиовского»

ТТХ гранатометного комплекса АГС-40
Калибр – 40 мм; масса гранатомета на станке без боеприпасов – 32 кг; темп стрельбы – 400 выстр/мин; дальность стрельбы – 2500 м; емкость патронной коробки – 20 выстрелов; гарантийный ресурс – 4000 выстрелов.

Гранатомет «Козлик» не просто так получил свое название. Из-за увеличенного калибра оружие сильно подбрасывало при выстреле. Новый гранатомет был избавлен от такого эффекта: станок-тренога АГС-40 оснастили сиденьем для стрелка.
Автоматический гранатометный комплекс АГС-40 предназначен для уничтожения живой силы противника, поражения огневых средств и военной техники, расположенных вне укрытий, в открытых окопах, за естественными складками местности, в оврагах, на обратных скатах высот. Стрельба может вестись как по настильной, так и по навесной траектории короткими (до 5 выстрелов), длинными (до 10 выстрелов) очередями и непрерывно.
Сергей Волков, по материалам из открытых источников.

Метание гранат. В 2022 году на вооружение примут 40-миллиметровый «Балкан» | Армия | Общество

Боевые возможности нового гранатомета АГС-40 «Балкан», который придет на смену АГС-17 «Пламя», будут расти и после его принятия на вооружение Российской армии. Об этом заявил генеральный конструктор НПО «Прибор» Олег Чижевский. Он также сообщил, что предприятие завершило работу над новым гранатометом: в настоящее время комплекс находится на этапе войсковых испытаний, завершение которых ожидается в 2022 году.

АГС-40 «Балкан» был разработан для дополнения, а затем и замены стоящих в настоящее время на вооружении Российской армии автоматических гранатометов двух моделей: АГС-17 «Пламя» и АГС-30. Новый проект появился еще в начале девяностых годов. В 2008 году ГНПП «Прибор» изготовило и передало Министерству обороны партию опытных гранатометов. В одну из частей отправили шесть изделий АГС-40 и соответствующий запас выстрелов 7П39.

Несмотря на наличие некоторых незначительных замечаний и дополнительные пожелания военных, гранатомет АГС-40 в целом устроил военных. «Балкан» был передан в опытную войсковую эксплуатацию в 2018 году. Тогда предполагалось, что военные смогут принять его на вооружение в 2019 году. В настоящее время АГС-40 находится на этапе войсковых испытаний, завершение которых ожидается в 2022 году.

Разработчики проекта АГС-40 утверждают, что новый автоматический гранатомет способен атаковать цели на дальностях до 2500 м. Стрельба может вестись как по настильной (параллельно земле), так и по навесной траектории. Спусковой механизм обеспечивает стрельбу одиночными боеприпасами или очередями. Заявленная скорострельность изделия составляет 400 выстрелов в минуту. Стрельба может вестись короткими (до 5 выстрелов), длинными (до 10 выстрелов) очередями и непрерывно. Подача выстрелов производится из коробки на 20 выстрелов, снаряженных в патронную ленту.

Ствол длиной 400 мм обеспечивает разгон гранаты до 220 м/с. По эффективности поражения целей он вдвое превосходит существующие системы АГС-17 и АГС-30, а также лучшие зарубежные аналоги.

Несмотря на рост основных характеристик, «Балкан» имеет приемлемые габариты и вес, эти характеристики достигаются за счет простой конструкции. Гранатомет построен по линейной схеме, коробка и автоматика находятся непосредственно за стволом. Длина «Балкана» составляет около 1 м, вес — 18 кг. Несмотря на увеличенный калибр и улучшенные боевые характеристики, по габаритам и весу АГС-40 почти не отличается от другого отечественного оружия этого класса.

Гранатомёт получил безгильзовый гранатометный выстрел 7П39 повышенной мощности, который имеет цилиндрический корпус с головным гнездом для взрывателя. Длина 40-мм гранаты в сборе составляет 132 мм и вес 430 г. Для сравнения: граната ВОГ-17 для АГС-17 при меньшем калибре и той же длине весит лишь 280 г.

Новый автоматический гранатомет 6С19 «Балкан» предназначен для уничтожения и подавления живой силы и поражения огневых средств, расположенных вне укрытий, в открытых окопах (траншеях) и за естественными складками местности, в лощинах, оврагах, на обратных скатах высот, а также для поражения объектов военной техники (автомобили, пусковые установки, радиолокационные станции).

https://ria. ru/20211115/vooruzhenie-1759057846.html

От ППШ до беспилотника: каким оружием воюют на Украине

  • Павел Аксенов
  • Русская служба Би-би-си

Автор фото, Getty

Подпись к фото,

Этот человек в военной форме, сфотографированный весной 2014 года в Крыму, держит в руках пулемет «Печенег», который производится только в Российской Федерации

Участники конфликта на востоке Украины использовали разнообразные вооружения, начиная от старых винтовок времен Великой отечественной войны до самых современных образцов, говорится в докладе независимой военной консалтинговой компании ARES.

В докладе описывается более 100 образцов вооружений, более 60 типов боеприпасов и более 70 образцов военной техники, которые применялись в ходе беспорядков на Майдане в Киеве, аннексии Крыма Россией, а также в боях на востоке страны.

Отдельное исслелование посвящено тем видам вооружений, которые не являются характерными для украинских силовых ведомств или армии, но применялись в боях на территории Украины.

В основном, в нем фигурирует российское вооружение и военная техника, включая танки и артиллерийские установки.

Откуда оружие в ДНР и ЛНР?

Один из основных выводов доклада заключается в том, что большинство образцов вооружений, боеприпасов и техники, которые находятся в руках у пророссийских сепаратистов, могло быть получено на Украине.

Автор фото, Getty

Подпись к фото,

Этот тяжелый танк ИС-3 («Иосиф Сталин-3») был разработан еще во время Великой отечественной войны. Сепаратисты сняли его с постамента и восстановили, но в результате он попал в руки украинских солдат

Однако, как говорится в документе, «весьма вероятно, что пророссийские сепаратистские группы получили некоторую поддержку (стрелковое и легкое оружие, управляемое легкое оружие, тяжелые вооружения, бронетехника) из одного или нескольких внешних источников».

Идентифицированное оружие, в основном, было произведено либо в СССР, либо в Российской Федерации, что, как отмечается в документе, показывает, насколько тесно связаны два государства.

При этом, как отмечается, в ходе конфликта применялись кассетные и зажигательные боеприпасы, а также противопехотные мины.

Кроме того, в докладе говорится, что дальнейшее изучение вооружений и боеприпасов может пролить свет на систему подготовки участников конфликта, систему снабжения, включая причастность иностранных государств и их тактику.

«Вежливые зеленые человечки»

Вооружения очевидно российского производства были впервые замечены журналистами на фотографиях людей в военной форме, блокировавших украинские военные базы и стратегически важные объекты в Крыму во время аннексии полуострова.

Автор фото, Getty

Подпись к фото,

БМП-2 — основная боевая машина пехоты в этом конфликте

В тот момент в России отказывались как-либо комментировать действия людей без опознавательных знаков, не признавая в них российских солдат. Однако впоследствии Россия на самом высоком уровне признала, что ее армия участвовала в этих событиях.

Среди вооружений, которые можно было считать косвенным признаком принадлежности их владельцев к российским вооруженнм силам, по мнению ARES, были пулеметы «Печенег», автоматы АК-74М и АС «Вал», винтовки «Винторез», станковые гранатометы АГС-17 и АГС-30, а также другие образцы оружия и военной техники.

Оружие, оснащение, техника и действия вооруженных людей в Крыму, по словам экспертов, выдавали в них хорошо подготовленных солдат современной армии.

Это было видно и по оснащению — у многих вооруженных людей на автоматах стояли специальные прицелы, включая оптические и коллиматорные, кроме того, были замечены другие элементы модернизации стандартных образцов оружия, которые свидетельствовали о профессионализме их владельцев.

От ППШ до ПЗРК

Сепаратисты на востоке Украины, очевидно, имели гораздо более скудные источники вооружений, отмечается в документе.

У тех, кто воевал против украинских военных в Донбассе весной 2014 года, часто встречались образцы гражданского стрелкового оружия, такие как охотничьи ружья и даже самодельное оружие.

На фотографиях, которые опубликовала в своем докладе ARES, фигурируют автомат ППШ-41, ППС-43 и винтовка Мосина — это оружие использовалось во время Великой отечественной войны.

Кроме того, на снимках видны сепаратисты, вооруженные охотничьими обрезами, а также самодельными образцами автоматов и пистолетов.

Но основными видами стрелкового оружия сепаратистов, как отмечается в докладе, были автоматы и пулеметы Калашникова, произведенные в позднесоветский период.

Автор фото, Getty

Подпись к фото,

Колонна Т-72 была снята неподалеку от города Шахтерск Донецкой области на подконтрольной сепаратистам территории

Вместе с тем, на востоке Украины были зафиксированы случаи применения оружия, которое было, вероятно, произведено в Российской Федерации. В ряде случаев об этом свидетельствуют найденные документы или маркировка на самом оружии или упаковке.

Так, в докладе приводятся данные о ручных пулеметах «Печенег», гранатометах МРО-А, РПО-А, управляемых противотанковых ракетах, переносных зенитно-ракетных комплексах — тех образцах современных вооружений, которые не использует украинская армия.

Тяжелое вооружение

Среди образцов бронетехники и артиллерии, которую используют обе стороны конфликта, также много устаревших машин. Зафиксированы факты применения сепаратистами танков Т-34-85 и Ис-3, а также пушки ЗиС-3. Это оружие эпохи Второй мировой войны.

Как говорится в докладе, это свидетельствует о той важной роли, которую играет тяжелое вооружение в украинском конфликте, однако это все-таки единичные случаи, которые, впрочем, имели определенный пропагандистский эффект.

Автор фото, Getty

Подпись к фото,

Порой отличить бронемашины можно только по флагу

Довольно часто принадлежность техники, которая участвует в украинском конфликте, определить без опознавательных знаков было довольно сложно — и та, и другая сторона применяла одни и те же различные модификации танков (чаще всего — Т-64), боевых машин пехоты (самая распространенная — БМП-2) и бронетранспортеров (один из наиболее часто встречающихся — БТР-80).

Однако на стороне сепаратистов была замечена техника, появление которой на Украине, по мнению авторов доклада, едва ли было возможным. Например, новейшая модификация танка Т-72 — Т-72B3 — появилась в российских войсках в 2013 году.

Среди легких бронированных машин на стороне сепаратистов был замечен БТР-80AM, который также начал поступать в российскую армию в 2013 году, говорится в тексте доклада.

Россия неоднократно отрицала причастность к конфликту на востоке Украины и отвергала доводы о том, что вооружает сепаратистов.

Зенитные системы

Системы ПВО ближнего и среднего радиуса действия находятся в руках участников конфликта по обе стороны фронта, причем наличие их у сепаратистов, как отмечается в докладе, серьезно осложнило действия авиации ВСУ.

В документе говорится о захваченных сепаратистами системах 9K33 «Оса» и 9K35 «Стрела», а также о косвенных свидетельствах того, что на территории сепаратистов мог находиться ЗРК «Бук-М1».

17 июля над контролируемой сепаратистами территорией был сбит авиалайнер Boeing 777-200 Malysia Airlines. Основная версия — поражение зенитной ракетой с земли. В это же время, как отмечается в докладе, в этом районе была замечена такая установка.

Самой большой одномоментной потерей ВВС Украины был военно-транспортный Ил-76, сбитый под Луганском. В результате этой катастрофы погибли 49 украинских военных.

С тех пор украинская авиация активно применяет противозенитные меры, включая отстрел тепловых ловушек.

Всего в докладе говорится о 15 потерянных в результате обстрела с земли самолетах и вертолетах.

Кроме того, эксперты допускают, что у сепаратистов может быть и система «Панцирь С1», детали ракеты которой были обнаружены на земле.

Это новейший (принят на вооружение в 2008 году) российский зенитный комплекс ближнего радиуса действия, способный поражать цели на удалении до 20 километров и на высоте до 15.

Подобный зенитный ракетно-артиллерийский комплекс без номеров был замечен коррепондентом Русской службы Би-би-си рядом с украинской границей на территории России летом 2014 года.

Преследование (АМ 108)

Преследование (АМ 108) Пожалуйста, сообщайте обо всех неработающих ссылках или проблемах, с которыми вы можете столкнуться, по адресу Webmaster . Пожалуйста, найдите время, чтобы сообщить нам, чтобы мы могли исправить любые проблемы и сделать ваш визит максимально приятным и информативным.

Предоставлено Ларри Гиллимом. Патч справа предоставлен Майком Смолински.

Позывной:
Ноябрь — Альфа — Сьерра — Лима


Сапер класса Auk:
  • Заложен 12 ноября 1941 года на Winslow Marine Railway and Shipbuilding Co., Inc., Winslow, WA
  • Спущен на воду 12 июня 1942 г.
  • Вступил в строй USS Pursuit (AM 108) , 30 апреля 1943 г.
  • Списан 30 апреля 1947 г. комиссии, в заповеднике в августе 1946 г.
  • Совместное воодушевление 15 февраля 195015
  • Relatified как Геосессионный корабль
  • , AGS-17 , 18 августа 1951
  • Вычисление из эксплуатации 30 июня 1960 г. на длинном пляже, CA
  • Военно-морской регистр 1 июля 1960 г.
  • Судьба неизвестна.

    Технические характеристики:

  • Водоизмещение 890 т.
  • Длина 221 фут 2 дюйма
  • Ширина 32 фута
  • Осадка 10 футов 9 дюймов
  • Скорость 18,1 узла.
  • Дополнение 105
  • Вооружение: Одна артустановка 3″/50 двойного назначения, две одиночные 40-мм артустановки, две одиночные 20-мм артустановки, две гусеницы глубинных бомб и пять метательных установок глубинных бомб
  • Силовая установка: Два дизельных двигателя Busch Sulzer 539 мощностью 1559 л.с. электродвигатели, редуктор Westinghouse, два вала.

    LCDR Thomas James Morgan, USNR
    командующих офицеров
    01 LT Romer F. Хорошо, USNR 30 апреля 1943
    02 LT ALBERT Arnold Matala, USNR 23 января 1945
    03 Lt Jeerome James Haydon, USN 10 октября 1945
    04
    30 апреля 1946
    05 LCDR John Edward Бойл, младший. Предоставлено Вольфгангом Гехлером и Роном Ривзом

    Просмотрите запись истории Pursuit (AM 108)
    DANFS , расположенную на веб-сайте Haze Grey & Underway.


    Эта страница создана и поддерживается Джозефом М.Radigan
  • Воспроизведение материалов библиотеки AGS — библиотеки UWM

    Воспроизведение материалов библиотеки AGS


    Получение копий материалов библиотеки AGS

    Библиотека Американского географического общества делает свои материалы (периодические издания, монографии, карты, атласы, фотографии и цифровые файлы) максимально доступными. Ввиду редкости и характера этих материалов при их воспроизведении необходимо соблюдать определенные правила.

    Авторское право
    Закон об авторском праве США (Раздел 17 Кодекса США) регулирует изготовление фотокопий или других репродукций материалов, защищенных авторским правом. При определенных условиях, указанных в законе, библиотеки и архивы имеют право предоставлять фотокопии или другие репродукции. Одно из этих указанных условий заключается в том, что фотокопия или репродукция не должны «использоваться для каких-либо целей, кроме личного обучения, научных исследований или исследований». Если пользователь делает запрос или позже использует фотокопию или воспроизведение для целей, выходящих за рамки «добросовестного использования», этот пользователь может быть привлечен к ответственности за нарушение авторских прав.

    Это учреждение оставляет за собой право отказать в принятии заказа на копирование, если, по его мнению, выполнение заказа будет связано с нарушением закона об авторском праве. Всю ответственность за вопросы авторского права, которые могут возникнуть при использовании воспроизведенных материалов, предоставленных библиотекой AGS, должен взять на себя пользователь.

    Фотокопирование

    Копировальный аппарат Xerox

    Описание : Этот копировальный аппарат делает черно-белые копии размером до 11 x 17 дюймов.

    Стоимость : Пятнадцать центов (15 центов) за страницу.

    Доступ:  Копировальный аппарат доступен для патронажного использования. Редкие и/или деликатные материалы должны копироваться только сотрудниками библиотеки AGS.

    Персонал предоставит ксерокопии в ответ на запрос, полученный по электронной почте или по телефону. За эту услугу взимается минимальная плата в размере 10 долларов США, которая покрывает изготовление до 20 страниц копий и включает почтовые расходы и обработку. Если требуется более 20 страниц, взимается дополнительная плата в размере 0 долларов США. 25 за страницу. Большие карты можно копировать по частям. Однако не все карты можно фотокопировать из-за их возраста, состояния или ограничений авторского права.

    Вернуться к началу страницы

    Сканирование

    Microtech Scanmaker E6

    Описание:  Центр обработки цифровых пространственных данных библиотеки AGS имеет планшетный сканер, который сканирует изображения, негативы и позитивы в цвете размером до 8,5 x 13 дюймов.

    Стоимость : 5 долларов за изображение для студентов, преподавателей и сотрудников UWM; 15 долларов за изображение для широкой публики.

    Доступ:  Сканер можно использовать только для сканирования материалов библиотеки AGS в соответствии с положениями об авторских правах. Сканирование выполняется только сотрудниками библиотеки AGS.

    Цветной сканер Colortrak 4280

    Описание : Широкоформатный сканер сканирует до 42 дюймов с оптическим разрешением 400 dpi (макс. 800 dpi).

    Стоимость : 5 долларов за изображение для студентов, преподавателей и сотрудников UWM; 15 долларов за изображение для широкой публики.

    Доступ : Сканер можно использовать только для сканирования материалов библиотеки AGS в соответствии с положениями об авторских правах. Сканирование выполняется только персоналом.

    Следующие сканеры доступны в лаборатории оцифровки библиотек UWM:

    Сканер Indus ColorBook 2005

    Описание : Большой накладной сканер сканирует негабаритные, переплетенные материалы и другие предметы, которые нельзя сканировать с помощью проходного или планшетного сканера.

    Стоимость : 5 долларов за изображение для студентов, преподавателей и сотрудников UWM; 15 долларов за изображение для широкой публики.

    Доступ : Сканер можно использовать только для сканирования материалов библиотек UWM в соответствии с положениями об авторских правах. Сканирование выполняется только персоналом.

    UMAX PowerLook 2100XL — USB

    Описание : Доступны два таких сканера. Эти планшетные сканеры сканируют материалы размером до 11″ x 17″. У одного из них есть адаптер для транспарантов для больших негативов и стеклянных пластин.

    Стоимость : 5 долларов за изображение для студентов, преподавателей и сотрудников UWM; 15 долларов за изображение для широкой публики.

    Доступ : Сканер можно использовать только для сканирования материалов библиотек UWM в соответствии с положениями об авторских правах. Сканирование выполняется только персоналом.

    Сканер пленки Nikon SuperCoolscan 8000

    Описание : Сканер может сканировать пленочные негативы и слайды.

    Стоимость : 5 долларов за изображение для студентов, преподавателей и сотрудников UWM; 15 долларов за изображение для широкой публики.

    Доступ : Сканер можно использовать только для сканирования материалов библиотек UWM в соответствии с положениями об авторских правах. Сканирование выполняется только персоналом.

    Вернуться к началу страницы

    Рисование

    Hewlett Packard 5500ps

    Описание : Это оборудование печатает на рулоне бумаги (шириной 42 дюйма) в цвете и используется для печати больших карт или других проектов, связанных с ГИС.

    Стоимость: 1 доллар США.35/кв.м для плотной бумаги и 2,00 долл./кв.м для глянцевой бумаги.

    Доступ : Плоттер можно использовать только для печати материалов библиотеки AGS или проектов, связанных с ГИС, созданных филиалами UWM, в соответствии с положениями об авторских правах. Нанесение осуществляется только сотрудниками библиотеки AGS.

    Бесплатные широкоформатные чертежи также доступны для студентов UWM для курсовых и исследовательских проектов через отдел UWM Creative Services. Для получения дополнительной информации посетите сайт широкоформатной печати UWM или позвоните Лесли Келлингу по телефону (414) 229-3719.

    Вернуться к началу страницы

    Фотография

    Личная фотография
    В соответствии с положениями об авторском праве и политикой библиотеки AGS, материалы библиотеки AGS можно фотографировать с помощью личной камеры. Фотограф берет на себя всю ответственность за соблюдение закона об авторском праве. Фотографирование редких или деликатных материалов посетителями осуществляется по усмотрению сотрудников библиотеки AGS.

    Фоторепродукция
    Фоторепродукция материалов библиотеки АГС осуществляется в фотолаборатории.Материалы можно разложить на большой поверхности, оборудованной регулируемым креплением для фотоаппарата с подсветкой для фотографического воспроизведения. Камеры не предоставляются библиотекой AGS.  Форма разрешения на воспроизведение материалов должна быть заполнена до того, как можно будет делать фотографические репродукции.

    Фотографические услуги UWM
    Репродукции могут быть сделаны с использованием профессиональных фотографических услуг UWM. Для получения подробной информации отправьте электронное письмо сотрудникам библиотеки AGS.

    Разрешение на публикацию материалов библиотеки AGS

    Разрешение на использование изображений материалов библиотеки AGS в публикации должно быть запрошено в письменной форме и зависит от определенных условий, которые изложены в форме разрешения на воспроизведение материалов библиотеки AGS.Для получения дополнительной информации об использовании материалов библиотеки AGS в публикациях обращайтесь в библиотеку AGS.

    Автоматический гранатомет АГС-17 Прогулка Страница 1

    Автоматический гранатомет АГС-17 Прогулка Страница 1

    Любые вопросы, комментарии или проблемы, пожалуйста напишите мне.

    Эти фотографии были сделаны и размещены в Интернете пользователем Юрий Пашолок .



            Страница 1





            Страница 1



    Тема: Наземное наблюдение Североатлантического союза (AGS)

    Программа AGS, созданная Комитетом по оборонному планированию в 1992 г. , была определена как усилия по приобретению возможностей в 1995 г., когда министры обороны стран НАТО согласились, что « Североатлантический союз должен продолжить работу над минимально необходимым Основной потенциал, принадлежащий и управляемый НАТО, дополненный совместимыми национальными активами. »

    Программа AGS должна была обеспечить НАТО полным и интегрированным средством наблюдения за наземной обстановкой, которое обеспечило бы Североатлантическому союзу и его странам-членам неограниченный и нефильтруемый доступ к данным наблюдения за наземной обстановкой в ​​режиме, близком к реальному времени, и совместимым образом. Он должен был включать воздушный сегмент, состоящий из бортовых радиолокационных датчиков, и наземный сегмент, состоящий из стационарных, переносных и мобильных наземных станций для обработки и распространения данных, и все они были тесно связаны друг с другом через высокопроизводительные каналы передачи данных.

    С самого начала ожидалось, что возможности AGS будут основаны на одном или нескольких типах наземных средств наблюдения, либо уже существующих, либо разрабатываемых в странах-членах НАТО, подход, который позже также стал включать предлагаемые системы разработки на основе американских или европейских радаров. . Однако все эти подходы не получили достаточной поддержки союзников для их реализации. В 2001 году Североатлантический совет решил возродить AGS с помощью программы развития, доступной для всех стран НАТО, и соответствующих совместных усилий по разработке радаров под названием Transatlantic Cooperative AGS Radar (TCAR).

    В 2004 г. НАТО приняло решение о применении так называемого подхода смешанного флота. Воздушный сегмент должен был включать пилотируемые самолеты Airbus A321 и беспилотные летательные аппараты (БПЛА) Global Hawk, оба с версиями радара TCAR, а наземный сегмент должен был включать обширный набор стационарных и развертываемых наземных станций.

    В связи с сокращением европейских оборонных бюджетов в 2007 году НАТО приняло решение отказаться от подхода со смешанным флотом и вместо этого перейти к упрощенной системе AGS, в которой воздушный сегмент был основан на серийном БПЛА Global Hawk Block 40 и связанном с ним Датчик MP-RTIP.Наземный сегмент, который в значительной степени будет разработан и построен европейской и канадской промышленностью, практически не изменился, поскольку его функциональные и эксплуатационные характеристики в значительной степени не зависели от реального самолета и используемых датчиков.

    В феврале 2009 г. союзники по НАТО, участвующие в программе AGS, начали процесс подписания Программного меморандума о взаимопонимании (PMOU). Это был значительный шаг вперед на пути к созданию срочно необходимого и необходимого в оперативном отношении потенциала для НАТО.НАГСМА была создана в сентябре 2009 года после того, как все страны-участницы согласовали PMOU. PMOU служит основой для закупки этого нового потенциала НАТО.

    Еще одной важной вехой для программы AGS стал саммит 2010 года в Лиссабоне, на котором острая оперативная потребность в средствах AGS, принадлежащих и эксплуатируемых НАТО, была подтверждена в Стратегической концепции НАТО 2010 года. AGS также фигурирует в Лиссабонском пакете как одна из самых насущных потребностей Североатлантического союза.

    3 февраля 2012 года Североатлантический совет принял решение о коллективном покрытии расходов на эксплуатацию AGS в интересах Североатлантического союза.Решение о привлечении общего финансирования НАТО для инфраструктуры, спутниковой связи, операций и поддержки проложило путь к заключению контракта на приобретение AGS. Кроме того, было достигнуто соглашение о том, чтобы сделать британскую систему Sentinel и будущую французскую систему Heron TP доступными в качестве национальных взносов натурой, частично заменяющих финансовые взносы этих двух союзников.

    На полях саммита НАТО в Чикаго в 2012 г. страны НАТО сделали важный шаг к предоставлению принадлежащего и управляемого НАТО потенциала наземного наблюдения и разведки.Контракт на закупку системы AGS был подписан 20 мая 2012 года в рамках подготовки к поставке жизненно важных средств, которые будут доступны для всех стран-членов НАТО. Контракт на приобретение AGS включает в себя покупку и первоначальную эксплуатацию и техническое обслуживание беспилотных летательных аппаратов, оснащенных передовыми радиолокационными датчиками наземного наблюдения.

    Дистанционно-пилотируемый летательный аппарат НАТО, получивший обозначение AGS NATO RQ-4D, основан на базе ВВС США Block 40 Global Hawk. Он был специально адаптирован к требованиям НАТО, чтобы предоставить НАТО самые современные средства разведки, наблюдения и рекогносцировки (ISR).

    В сентябре 2015 года система НАТО AGS достигла важных вех, таких как первые боевые наземные испытания первого самолета НАТО RQ-4D и активация сил НАТО AGS, что означает, что союзники официально согласовали конфигурацию (количество сотрудников, их ранговую структуру и т. д.) подразделения, ответственного за эксплуатацию беспилотного летательного аппарата AGS NATO RQ-4D с авиабазы ​​Сигонелла.

    В период с сентября по декабрь 2015 г. были достигнуты другие важные вехи:

    • Произведено развертывание мобильной общей наземной станции (MGGS) и переносной общей наземной станции (TGGS);
    • В Палмдейле, штат Калифорния, состоялся первый испытательный полет первого RQ-4D НАТО; и
    • AGS успешно участвовал в учениях Trident Juncture 2015 на полигоне НАТО для испытаний возможностей AGS (NACT) в Нидерландах.

    С 2016 по 2019 год был проведен ряд испытательных полетов с целью дальнейшего развития и проверки возможностей АГС. Среди них первый дистанционно управляемый полет с главной оперативной базы AGS в Сигонелле в конце 2017 года.

    В течение 2018 и 2019 годов была создана временная инфраструктура АГС на Главной оперативной базе. На площадке началось строительство постоянных объектов АГС, которое планируется завершить в 2022 году.

    Обучение пилотов AGS, объединенных аналитиков ISR, операторов сенсоров и специалистов по техническому обслуживанию также продолжалось на Главной оперативной базе, что ознаменовало первые шаги к созданию первоклассного учебного центра НАТО в Сигонелле.После полного ввода в эксплуатацию в центре будут работать 22 инструктора по обучению, включая экипаж миссии и пилотов-инструкторов, которые будут работать с симуляцией, которая сможет принимать около 80 стажеров в год.

    Первый из пяти самолетов AGS NATO RQ-4D приземлился в своей новой постоянной базе в Сигонелле, Италия, 21 ноября 2019 г. Первый перегонный рейс AGS из США в Италию ознаменовал реализацию ключевого многонационального проекта по закупкам государственных -современное оборудование.После прибытия был предпринят этап проверки характеристик системы, чтобы обеспечить полное соответствие системы требованиям НАТО. Второй самолет AGS NATO RQ-4D приземлился в Сигонелле 19 декабря 2019 г., за ним последовали остальные три 15 июля 2020 г., 26 июля 2020 г. и 12 ноября 2020 г. соответственно.

    Передача всей системы AGS силам AGS НАТО началась в ноябре 2020 года и продолжается до начала операций AGS в начале 2021 года.Первоначальная эксплуатационная готовность была достигнута 15 февраля 2021 года.

    Безопасность | Стеклянная дверь

    Пожалуйста, подождите, пока мы проверим, что вы реальный человек. Ваш контент появится в ближайшее время. Если вы продолжаете видеть это сообщение, отправьте электронное письмо чтобы сообщить нам, что у вас возникли проблемы.

    Veuillez терпеливейший кулон Que Nous vérifions Que Vous êtes une personne réelle. Votre contenu s’affichera bientôt. Si vous continuez à voir ce сообщение, связаться с нами по адресу Pour nous faire part du problème.

    Bitte warten Sie, während wir überprüfen, dass Sie wirklich ein Mensch sind. Ихр Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, Информировать Sie uns darüber bitte по электронной почте и .

    Эвен Гедульд А.У.Б. terwijl мы verifiëren u een человек согнуты. Uw содержание wordt бинненкорт вергегевен. Als u dit bericht blijft zien, stuur dan een электронная почта naar om ons te informeren по поводу ваших проблем.

    Espera mientras verificamos Que eres una persona real.Tu contenido se sostrará кратко. Si continúas recibiendo este mensaje, информация о проблемах enviando электронная коррекция .

    Espera mientras verificamos Que eres una persona real. Tu contenido aparecerá en краткий Si continúas viendo este mensaje, envía un correo electronico a пункт informarnos Que Tienes Problemas.

    Aguarde enquanto confirmamos que você é uma pessoa de verdade. Сеу контеудо será exibido em breve. Caso continue recebendo esta mensagem, envie um e-mail para Para Nos Informar Sobre O Problema.

    Attendi mentre verificiamo che sei una persona reale. Il tuo contenuto verra кратко визуализировать. Se continui a visualizzare questo message, invia удалить все сообщения по электронной почте indirizzo для информирования о проблеме.

    Пожалуйста, включите Cookies и перезагрузите страницу.

    Этот процесс выполняется автоматически. Вскоре ваш браузер перенаправит вас на запрошенный вами контент.

    Подождите до 5 секунд…

    Перенаправление…

    Код: CF-102/6d8284a50b9cffd0

    Департамент бухгалтерского учета и общего обслуживания

    Страница не найдена

    К сожалению, мы не смогли найти страницу, которую вы искали.Воспользуйтесь поиском ниже, чтобы найти то, что вы искали.

    • Годовой всеобъемлющий финансовый отчет (ACFR) за 2021 финансовый год (с 1 июля 2020 г. по 30 июня 2021 г.)Годовой всеобъемлющий финансовый отчет (ACFR) штата Гавайи за 2021 финансовый год уже доступен. Этот отчет был подготовлен в соответствии с Общепринятыми принципами бухгалтерского учета в Соединенных Штатах […]
    • С 24 января 2022 года Государственный архив Гавайев ТЕПЕРЬ открыт для публики с понедельника по пятницу! Государственные архивы открыты с понедельника по пятницу, кроме Государственные праздники с 9:00 до 16:00.Однако из-за продолжающейся пандемии COVID-19 мы будем продолжать проявлять бдительность в […]
    • Закрыто в понедельник, 17 января 2022 г., в День доктора Мартина Лютера Кинга-младшего. День Алоха! В связи с праздником мы будем закрыты и возобновим наши временные часы работы в связи с COVID-19 во вторник, 18 января.
    • Закрыто пятница, 31 декабря 2021 г., в связи с празднованием Нового годаАлоха! В связи с праздником мы будем закрыты и возобновим наши временные рабочие часы COVID-19 в понедельник, 3 января 2022 г., и часы работы во вторник, 4 января.
    • Закрыто в связи с РождествомАлоха! Государственный архив Гавайев будет закрыт в ближайшую пятницу, 24 декабря 2021 года, в связи с Рождеством. Мы возобновим работу в обычном режиме в понедельник, 27 декабря 2021 г.
    • Государственный архив Гавайев открыт для публики со вторника по пятницуГосударственный архив открыт со вторника по пятницу с 9:00 до 16:00, кроме государственных праздников. Нашим приоритетом номер один всегда была безопасность наших сотрудников и […]
    • Закрыто в честь Дня благодаренияАлоха! Государственный архив Гавайев будет закрыт в ближайший четверг, 25 ноября 2021 года, в связи с Днем Благодарения.Мы возобновим работу в обычном режиме в пятницу, 26 ноября 2021 г.
    • Закрыто в связи с празднованием Дня ветеранов Алоха! Государственный архив Гавайев будет закрыт в ближайший четверг, 11 ноября 2021 года, в связи с Днем ветеранов. Мы возобновим работу в обычном режиме в пятницу, 12 ноября 2021 г.
    • Архив Месяц 2021 г.: певучие голоса предковГавайский государственный архив был одним из немногих учреждений памяти в штате, которые оставались открытыми для публики во время пандемии. Поскольку наше учреждение искало способы […]
    • Архивирование в социальных сетях достижимо Веб-семинар В рамках празднования Месяца архивов (октябрь) и Дня электронных документов (10.10) д-р Адам Янсен обсудит шаги, предпринимаемые Государственным архивом Гавайев для захватить и сохранить официальный социальный […]

    АГС-17 Пламя | Оружейные системы.net

    Введение

    АГС-17 — автоматический гранатомет советского производства.Он был разработан в конце 1960-х годов в связи с применением американцами автоматических гранатометов во Вьетнаме. Такое оружие считалось отличным оружием для отражения волн китайской пехоты, испытанной в более раннем китайско-советском пограничном конфликте. АГС расшифровывается как «Автоматический Гранатмёт Станковый», что в переводе с русского означает . Он также известен под прозвищем «Пламя», что в переводе с русского означает «пламя».

    Дизайн

    АГС-17 — это оружие со свободным затвором, которое стреляет 30-мм гранатами из ленты с 30 патронами. Нарезной ствол имеет охлаждающие ребра и может быть быстро заменен. Ремни удерживаются в металлическом барабане и подаются справа налево. Большинство АГС-17 устанавливаются на складную треногу. Установлены прицельные приспособления и оптический прицел. Для использования на вертолетах была разработана специальная модель.

    Огневая мощь

    АГС-17 стреляет гранатами 30×28 мм из 29 круглых лент. АГС-17 — оружие селективного огня с циклической скорострельностью от 350 до 400 выстрелов в минуту.Максимальная эффективная дальность составляет 1,7 км. Для АГС-30 были разработаны гранаты с повышенной летальностью и дальностью действия. Ими можно стрелять и из АГС-17. Модель вертолета имеет повышенную скорострельность с 420 до 500 выстрелов в минуту.

    пользователей

    АГС-17 широко использовался советскими войсками и широко используется по сей день.
