гранаты Ф-1 и РГ-42 – «француженка» с русским запалом и «боевая консервная банка». ИНФОГРАФИКА

Осколочная ручная граната Ф-1 (в народе ее еще называют «лимонка») входит в список «Оружия Победы» наравне с «Катюшами», танками Т-34, истребителями Ил-2 и другими прославленными образцами вооружений нашей армии. Эта граната имеет почти вековую историю и пришла в Россию еще во времена Первой мировой войны. Многие полагают, что «лимонкой» ее прозвали из-за сходства с одноименным фруктом, но есть и другая версия. В 1915 году на вооружение французов поступила ручная граната F-1. У нее был один большой недостаток: из-за неудачного запала она подрывалась при любом ударе, поэтому обращаться с ней нужно было очень осторожно. Примерно в то же время в Англии появилась граната системы Лемона – с гладким корпусом и более надежным запалом с чекой. В русской армии применялись оба типа гранат, но французских было больше, поэтому говорящее название «лимонка» распространилось и на них.

В 1925 году в РККА осознали нехватку ручных гранат. Собственного производства в стране на тот момент не было, поэтому было принято решение провести испытания имеющихся на складах иностранных образцов. На тот момент на счету Красной армии было около 1 миллиона гранат F-1. В них установили запалы системы Федора Ковешникова разработки 1920 года, которые были намного эффективнее и безопаснее швейцарских. С новым запалом гранаты успешно прошли испытания и в 1928 году уже под новым названием Ф-1 были приняты на вооружение РККА.

Уже к началу 1930-х годов все гранаты Ф-1 были снабжены запалами Ковешникова, и вскоре в Советском Союзе было налажено собственное производство этих гранат. В 1939 году конструктор Федор Храмеев усовершенствовал «лимонку», упростив ее корпус. Так Ф-1 (наши солдаты еще ласково называли ее «фенюша») стала окончательно русской гранатой.

Советские бойцы прошли с «лимонкой» в руках всю Великую Отечественную: ее применяли и в пехоте, и в танковых войсках, и в артиллерии.

Ф-1 входила даже в боевую экипировку летчиков на случай непредвиденного приземления на территории противника.

По массовости производства эта российская граната обогнала не только знаменитый автомат Калашникова, но и общее число ручных оборонительных гранат во всем мире. Только учтенное ее производство перевалило за несколько миллиардов! Во время Сталинградской битвы было использовано около 2,3 миллиона Ф-1, во время Курской битвы – более четырех миллионов, во время Берлинской наступательной операции – около трех миллионов. В годы войны «лимонки» изготавливали даже на бывших консервных заводах, а в качестве взрывчатки часто использовали охотничий порох, что, впрочем, не уменьшало боевых качеств гранаты.

Радиус поражения Ф-1 достигает 200 метров, поэтому метать ее можно только из укрытия – окопа или танка. Граната представляет собой чугунный корпус с множеством продольных и поперечных надрезов (из-за такой рубленой рубашки корпуса гранату еще иногда называли «ананасовка» и «черепаха»).

Такая конструкция обеспечивает лучшее дробление корпуса и образование осколков. При подрыве гранаты образуется мощная взрывная волна, взрыв происходит через 3,2-4,2 секунды. При этом выбрасывается до 300 осколков. И даже если противника не убьет осколками, то резкий пневматический удар в любом случае нанесет ему серьезные травмы.

В 1941 году на смену запалу Ковешникова пришел УЗРГ («унифицированный запал к ручным гранатам») советских инженеров Ефима Вицени и Александра Беднякова. После войны он был доработан и по сей день служит российской армии под названием УЗРГМ («универсальный запал ручных гранат модернизированный»).

Еще одна советская противопехотная граната, вошедшая в список «Оружия Победы» – легендарная РГ-42, которую в шутку часто называют «боевой консервной банкой». Впрочем, это недалеко от истины: большой объем этих гранат так же, как и в случае с Ф-1, производили на консервных заводах.

Граната РГ-2 была разработана в начале 1942 года конструктором Сергеем Коршуновым. Уникальность этой гранаты – в предельно простой и технологичной конструкции корпуса. Его изготавливали из обыкновенной консервной банки, слегка увеличенной в размере. Но вместо тушенки или сгущенки внутрь помещалось 110 граммов тротила. Кроме того, для увеличения поражающего действия внутри корпуса по стенкам прокладывали специальную ленту из стали с насечками. Эта лента была свернута в три-четыре слоя, и при детонации взрывчатого вещества она разлеталась на мелкие части. В верхней же части корпуса располагался уже упомянутый УЗРГ Винцени и Беднякова.

РГ-42 пришла на смену гранатам РГД-33 и РГ-41. От своих предшественниц, а также иностранных гранат, она отличалась простотой в обращении, высокой надежностью и устройством ударного механизма. Кроме того, плюсом гранаты были ее малые габариты и относительная легкость, достигнутая за счет отсутствия длинной массивной рукояти.

Дальность броска гранаты зависела от физической подготовки бойца. В среднем граната улетала на 40 метров, осколки разлетались на расстояние порядка 25 метров. В радиусе пяти метров от места взрыва происходило сплошное поражение личного состава.

В годы Великой Отечественной было налажено массовое производство этих гранат как на оборонных предприятиях, так и на консервных фабриках. Неоценимую службу сослужили они нашим войскам в период Сталинградской битвы: воевавшие под Сталинградом бойцы даже ласково прозвали их «сталинградками». После окончания войны РГ-42 поставлялась в армии ряда социалистических стран: Китая, Польши, Румынии и др.

Подробные характеристики гранат Ф-1 и РГ-42 можно увидеть в нашей инфографике.

Ф 1 — граната осколочная противопехотная, какой вес и ТТХ, чека, взрыватель и УЗРГМ, учебная и боевая, какое устройство и схема

Успех, который сопутствовал применению ручных гранат в годы Первой Мировой войны, дал толчок к их массовому производству. Практически все армии мира безапелляционно приняли ручные гранаты на вооружение, существенно повысив в один момент огневую мощь пехотинца. Вооруженная ручными гранатами пехота могла решать гораздо больше задач на поле боя. Этому способствовало появление различных типов данного оружия. Для усиления атакующих действий использовались боеприпасы фугасного действия, где основными поражающими факторами были огневое поражение и ударная волна. При оборонительных действиях лучше всего подходили осколочные гранаты. К таким боеприпасам ручного действия относится привычная для обывателя Ф 1, ручная осколочная граната, прозванная в народе «лимонкой».

Граната ф-1

Это оружие по праву можно назвать легендарным. Вооруженные гранатой такого типа советские солдаты сражались в финскую компанию 1939-40 гг. «Лимонка» прошла всю Великую Отечественную войну. При этом силу и мощь этого боеприпаса, помимо советских бойцов, по достоинству оценили и немецкие солдаты. Даже после войны Советская Армия еще долгое время имела на вооружении ручные осколочные гранаты Ф-1, ставшие популярными и в армиях других стран.

Как появилась легендарная «лимонка»

Военные сразу сумели оценить те преимущества, которыми обладали ручные гранаты. Используемые в качестве противопехотных боеприпасов ручного действия, гранаты кардинально меняли тактику ближнего боя. Осколки, являющиеся основным поражающим элементом этих боеприпасов, могли моментально вывести из строя большую группу людей. Такая деталь была очень удобна для ведения оборонительных действий, когда срочно требовалось остановить вражескую атаку. В Советском Союзе к подобным боеприпасам относились весьма серьезно. Запасы ручных гранат, доставшиеся РККА в наследство от царской армии, во время Гражданской войны исчерпались. Пехотные части Красной Армии остро нуждались в увеличении боеспособности бойцов за счет ручных огневых средств поражения.

Осколочные гранаты

Столкнувшись во время подавления движения басмачества в средней Азии с дефицитом ручных гранат, в середине 20-х годов по заданию Реввоенсовета советскими оружейниками началась разработка новых типов ручных гранат. Рассматривались сразу два варианта боеприпаса – для наступательных целей и для обороны. Уже в 1926 году конструктор Дьяконов представил на суд высокой военной комиссии свою разработку, ручную оборонительно-наступательную гранату. Готовый образец получил индекс РГД-33 и был принят на вооружение Красной Армии. С оборонительным вариантом поступили иначе. Советские конструкторы не стали изобретать велосипед. За основу была взята французская ручная осколочная граната F-1 образца 1915 года. Именно с этим боеприпасом хорошо были знакомы командиры и красноармейцы, прошедшие горнило фронтов Первой Мировой и Гражданской войны.

Советским инженерам – оружейникам под руководством военного инженера Храмеева пришлось провести практически полную модернизацию боеприпаса. Исходный образец увидел свет в 1939 году и назывался и получил индекс Ф-1. Устройство осколочной ручной гранаты Ф 1 отличалось от изделия французского производства. Основной упор был сделан на совершенство запала, который у французской гранаты был ударного действия. Такой механизм ввода в действия в современных условиях становился крайне опасным и не всегда удобным. Не всегда в ходе боя у бойца появляется возможность сделать бросок. Перед конструкторами гранаты стояла задача создать запал контролированного действия. Граната должна приводиться в действие через определенное время без механического контакта корпуса с препятствием. Выход из ситуации предложил инженер Ковешников, который сумел создать простой и надежный запал.

Запал

Граната предназначалась для поражения живой силы. Основным поражающим элементом являлись осколки корпуса, которые образовывались во время взрыва заряда взрывчатого вещества. Для этой цели конструкторы создали чугунный корпус, искусственно поделенный на ребра. В действие боеприпас приводился с помощью ручных манипуляций. Взрыватель Ковешникова обеспечивал дистанционное действие гранаты Ф-1. Другими словами, детонация заряда боеприпаса происходила с задержкой по времени, на 5-6 сек. Лимонка взрывалась независимо от того, была она брошена в цель или продолжала находиться в руках бойца. Отличительной особенностью ручной осколочной гранаты оборонительного типа являлось то, что осколки разлетались на расстояние, превышающие дальность броска, поэтому такое оружие требовало особых знаний и умений в процессе боевого применения.

Характеристики осколочной ручной гранаты Ф 1

Изобретение советских конструкторов имело все тот же характерный корпус овальной формы, изготовленный из сталистого чугуна, который обладает большей твердостью и дает при разрыве огромное количество осколков. Корпус имеет специальное оребрение, благодаря которому образующиеся при взрыве осколки имеют определенные размеры и массу. В снаряженном состоянии граната Ф 1 имела вес 600 гр. Основной заряд боеприпаса был представлен тротилом массой 60 г. Этого количества взрывчатого вещества было достаточно, чтобы обеспечить разрыв чугунного корпуса. Образовавшиеся в момент взрыва осколки разлетались со скоростью 500-700 м/с, улетая от эпицентра взрыва на расстояние до 200 метров. В среднем при разрыве боевой гранаты Ф-1 количество осколков достигало 300 шт., среди которых количество убойных осколков составляло 30-40%.

Осколки

Боевая граната имела следующее устройство:

  • корпус;
  • заряд взрывчатого вещества;
  • ударно-спусковой механизм (запал).

Граната Ф 1 в боевом исполнении имела окраску зеленого цвета. Учебно-тренировочный вариант лимонки специально окрашивался в черный цвет, имея на корпусе две пересекающиеся вертикальную и горизонтальную полосы. Запал у боевой гранаты не имел окраски. Учебные боеприпасы имели кольцо и прижимной рычаг алого цвета.

Запал ввинчивается в верхнюю часть корпуса. Боеприпасы и запалы во время транспортировки и хранения располагались раздельно. Отверстие для запала в корпусе закрывалось ввинчиваемой пробкой – заглушкой.

Граната без чеки

Последующая модернизация

Первое боевое крещение осколочная граната Ф-1 прошла во время советско-финской войны 1939-40 гг. Красноармейцы получили очень удобное оружие ближнего боя. Однако в ходе боевых действий выявилось два серьезных недостатка у лимонки:

  • во-первых, советские солдаты в большинстве случаев не имели представление о том, как действует осколочная граната, и применяли ее не всегда по назначению. Это естественно приводило к частым несчастным случаям, когда сам кидающий гранату боец, получал смертельные ранения и травмы;
  • во-вторых, дистанционный запал приводил боеприпас в действие только через 6 сек. Такая задержка по времени была непозволительной в условиях современного боя.

Оценив результаты боевого применения ручных гранат, было принято решение усовершенствовать запал, сделав в итоге более надежный ударно-спусковой механизм универсального типа. Инженеры Вицени и Бедняков сумели в кратчайшие сроки создать простой и надежный запал, который получил сложную аббревиатуру УЗРГМ – унифицированный запал ручной гранты модернизированный. Благодаря своей универсальности этот запал стал с 1942 года единым для всех ручных гранат, стоящих на вооружении Красной Армии. Теперь время для подрыва основного заряда боеприпаса составляло 3-4 секунды. Этот тип запала в последствие был снова модернизирован, получив обозначение УЗРГМ-2.

УЗРГМ

Принципиально устройство ничего нового не несло. Как и в прежней модификации, основными деталями запала являлись:

  • трубка ударного механизма;
  • ударный механизм;
  • соединительная часть – втулка;
  • шайба направляющая;
  • предохранительный рычаг;
  • чека.

Именно труба являлась основным элементом, на основе которого уже монтировались все остальные детали запала. Основное действие, которое выполнял собранный воедино механизм – воспламенение капсюля, после чего происходила дальнейшая детонация основного заряда гранаты.

При помощи соединительной втулки запал соединялся с корпусом лимонки. Следует отметить, что в боевом состоянии ударник УЗРГМ находится на взводе, удерживаемый в этом положении спусковым рычагом. Движение ударника обеспечивается боевой пружиной, которая сдерживается в напряженном состоянии предохранительным или пусковым рычагом. В результате ручных манипуляций граната даже с выдернутой чекой остается в бездействии. Только в момент броска, когда отсутствует давление на спусковой рычаг, начинается движение ударника в направлении воспламенителя. Посредством этого элемента происходит замедление реакции воспламенения основного капсюля-детонатора. Только после этого происходит подрыв основного заряда взрывчатого вещества боеприпаса.

Устройство

Гранаты Ф 1 складировались в местах хранения в деревянных ящиках, по 20 шт. в каждом. Запалы к лимонкам, как и к другим ручным гранатам, хранились там же. В каждом деревянном ящике было два металлических герметичных контейнера с запалами УЗРГМ. Общий вес гранатного ящика составлял 20 кг. Даже во время хранения запал находится во взведенном состоянии. Для приведения гранаты в боевое состояние достаточно выкрутить из корпуса боеприпаса пробку –заглушку и на ее место вкрутить запал.

Боевое применение лимонки Ф 1

Советская граната Ф 1 по праву считается одним из самых массовых ручных боеприпасов. В том виде, в котором мы знаем лимонку, она прошла через все военные конфликты второй половины XX века. Этот тип ручных гранат активно использовался во время оборонительных действий, а так же при проведении штурмовых операций. Советская лимонка использовалась и немецкими войсками во время Второй Мировой войны. Стоящая на вооружении вермахта ручная граната «Stielhandgranaten»» М24, прозванная у советских солдат «колотушкой», не являлась оборонительным средством. Захваченные немцами в первые месяцы Великой Отечественной войны советские армейские склады, позволили на определенное время обеспечить немецким войскам на Восточном фронте необходимый запас эффективного оборонительного средства.

В СССР в годы Великой Отечественной войны ручная осколочная граната Ф 1 выпускалась сразу на нескольких предприятиях. Основной оборонный заказ выполняли заводы №254, №230 и № 53. Предприятия, находящиеся в ведении НКВД, собирали лимонку небольшими партиями. При наличии технической базы и возможностей гранаты Ф 1 собирали на судоремонтных и механических предприятиях страны.

Учебная граната

Изготовление чугунных корпусов осуществлялось в Ленинграде, после чего заготовки распределялись по местам сборки. После начала блокады изготовлением корпусов стали заниматься и другие заводы и фабрики. Параллельно с выпуском боевых гранат осуществлялся выпуск учебных боеприпасов, благодаря которым советские солдаты получили возможность обучиться правильному обращению с осколочной оборонительной гранатой.

Советские гранаты прошли крещение огнем в Корейской войне, успешно применялись вьетнамскими партизанами во время войны в Индокитае. После прекращения выпуска боеприпасов этого типа, граната Ф 1 продолжала оставаться на вооружении Советской Армии. Во время боевых действий советского воинского контингента в ДРА лимонка оставалась у советских солдат на особом счету.

Граната Ф1 «лимонка»





Известная всем граната Ф-1«лимонка» — это ручная противопехотная оборонительная граната. Предназначена для поражения живой силы в оборонительном бою, а также небронированной техники. Вес гранаты Ф1 — 600 грамм и разлет осколков имеет значительный радиус, так что метать ее рекомендовано только из надежного укрытия, из танка или другой боевой техники.


Говорят, что простонародное название «лимонка» происходит из-за внешнего сходства с плодом лимона, но есть и версия, что такое название из-за схожести гранаты Ф1 с английской гранатой системы Лемона. А вот название Ф-1 совершенно очевидно произошло от осколочной гранаты времен Первой мировой войны, масса которых перешли в ведение будущей Красной армии. Эти гранаты поставлялись из Франции и имели маркировку F-1.


Более миллиона французских гранат поступили в распоряжение советских властей. Была произведена ревизия и после некоторых реконструкций граната стала частью советского военного вооружения.


В 1926-м был испробован запал Ковешникова, и граната Ф-1 после некоторых испытаний была принята РККА на вооружение окончательно в 1928 году.


Когда запас французских гранат истощился, в СССР было налажено отечественное производство корпусов для гранат.


«Лимонка» периодически дорабатывалась, в 1939 году инженер Храмеев упростил конструкцию корпуса гранаты Ф1.


 В годы ВОВ Ф1 была незаменимым оружием, применялась на всех фронтах.


Учебную гранату Лимонка Ф1 можно было внимательно изучить на уроках НВП в советской школе. Они отличались по цвету от боевых. И чека была красного цвета.


Военные историки и эксперты считают, что конструкция гранаты Ф1 лимонки была столь удачна,  что не претерпела существенных изменений вплоть до сегодняшнего времени. Коррективы вносились только в целях повышения надежности и упрощения конструкции.


Итак, из-за своей проверенной надежной и такой простой конструкции граната Ф-1 лимонка почти 70 лет на службе в нашей отечественной армии,   и более удачной современной альтернативы пока нет.


Виктория Мальцева


Ф-1 — гранатная арифметика | lemur59.ru

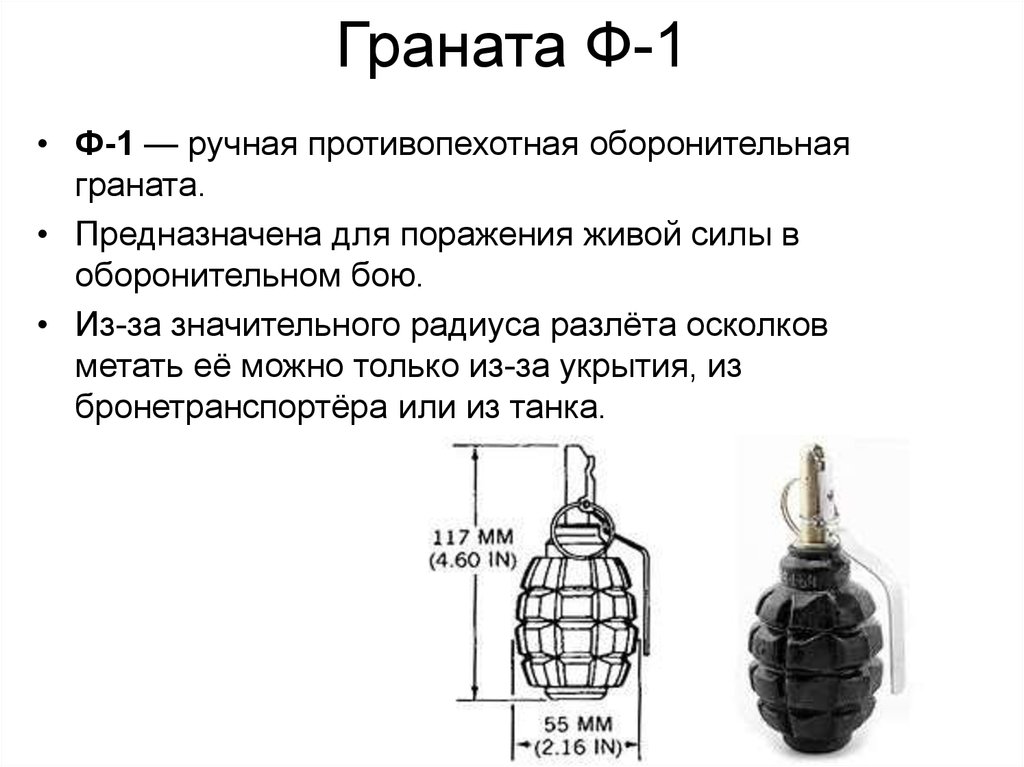

                                                   Ручная граната Ф-1

Граната Ф-1 имеет французские корни и давнюю историю. Под таким обозначением, но в латинской транскрипции — F-1 — граната была принята на вооружение французской армии в 1915 г.


Французская граната F-1 имела запал ударного действия. Простота и рациональность конструкции корпуса гранаты сыграли свою роль — граната вскоре была принята на вооружение в России. При этом недостаточно надежный и безопасный в обращении ударный запал был заменен более простым и надежным дистанционным отечественным запалом конструкции Ковешникова.


                                                                                            Ф-1с запалом Ковешникова

В 1939 году военный инженер Ф.И. Храмеев завода Наркомата обороны по образцу французской ручной осколочной гранаты F-1 разработал образец отечественной оборонительной гранаты Ф-1, которая вскоре была освоена в массовом производстве.
У гранаты Ф-1 конструкции Храмеева чугунный корпус гранаты был несколько упрощен, он утратил нижнее окно.

Граната Ф-1, как и французский образец F-1, предназначена для поражения живой силы противника в оборонительных действиях. При ее боевом использовании бросающему бойцу необходимо было укрываться в окопе или других защитных сооружениях.
Первоначально в гранате Ф-1 использовался запал конструкции Ф.В. Ковешникова, который был значительно надежней и удобней в применении французского запала. Время замедления запала Ковешникова составляло 3.5-4.5 сек.
В 1941 году конструкторы Е.М. Вицени и А.А. Бедняков разработали и сдали на вооружение взамен запала Ковешникова новый более безопасный и более простой по конструкции запал к ручной гранате Ф-1.
В 1942 году новый запал стал единым для ручных гранат Ф-1 и РГ-42, он получил название УЗРГ — «унифицированный запал к ручным гранатам».
Запал гранаты типа УЗРГМ предназначался для взрыва разрывного заряда гранаты. Принцип действия механизма был дистанционный.
После Второй мировой войны на гранатах Ф-1 стали применять модернизированные более надежные запалы УЗРГМ и УЗРГМ-2.

                            Граната Ф-1 состоит из корпуса, разрывного заряда и взрывателя.

Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым граната обычно разрывалась на осколки.
В верхней части корпуса имелось нарезное отверстие для ввинчивания запала. При хранении, транспортировке и переноске гранаты в это отверстие вворачивали пластмассовую пробку.
Разрывной заряд заполнял корпус и служил для разрыва гранаты на осколки.
Корпус служил для соединения частей гранаты и для поражения противника осколками при взрыве.
Для увеличения числа осколков поверхность корпуса делали рифленой. Корпус при разрыве давал 290 крупных тяжелых осколков с начальной скоростью разлета около 730 м/с. При этом на образование убойных осколков шло 38% массы корпуса, остальное попросту распылялось. Приведенная площадь разлета осколков — 75 — 82 м2.




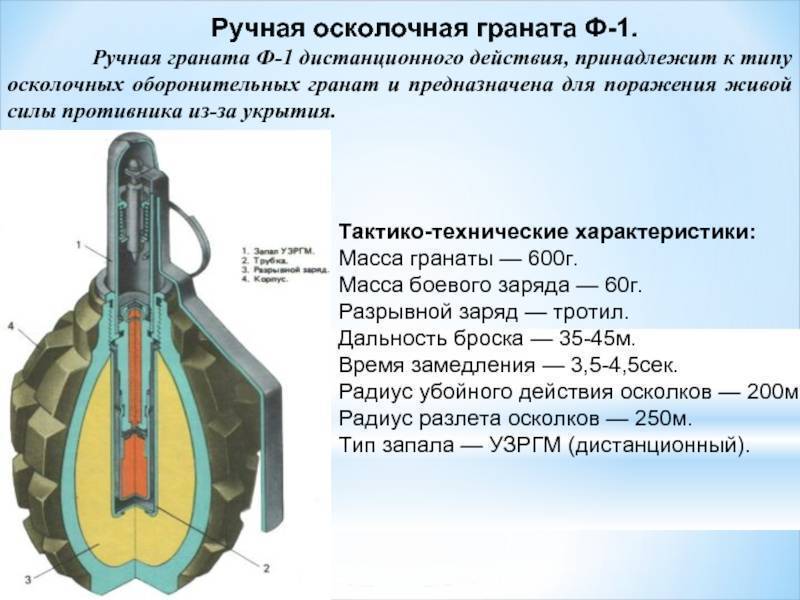

запал УЗРГ:

1 — трубка воспламеняющего механизма; 2 — соединительная

втулка; 3 — направляющая шайба; 4 — боевая пружина;

5 — ударник; 6 — шайба ударника; 7 — спусковой рычаг;

8 — предохранительная чека с кольцом; 9 — втулка замедлителя;

10 — капсюль-воспламенитель; 11 — пороховой замедлитель;

12 — капсюль-детонатор.

Взрыватель состоял из запала и воспламеняющего (ударного) механизма, собранных вместе в остове взрывателя. В стенках остова имелось отверстия для шарика-предохранителя и предохранительной чеки.
Запал УЗРГ состоял из капсюля-воспламенителя, дистанционного состава и капсюля-детонатора. Воспламеняющий механизм состоял из ударника, боевой пружины, шарика-предохранителя, предохранительного колпачка с наружным рычагом, пружины колпачка и предохранительной чеки с кольцом. Ударник помещался внутри остова. Внизу ударник имел боек, а сбоку — полукруглый выем для шарика-предохранителя. Время замедления запала УЗРГ составляло 3.2-4.2 сек.
Гранаты Ф-1 хранили и переносили без взрывателей, с ввинченными вместо них холостыми пробками. Воспламеняющий механизм взрывателя всегда находился на боевом взводе, ударник взведен, боевая пружина сжата. Ударник удерживался во взведенном положении предохранительной чекой, которая проходит через отверстия остова и ударника, и шариком-предохранителем, который одной своей половиной входил в отверстие остова, а другой — в выем ударника. В таком положении шарик удерживался предохранительным колпачком.
Для заряжания гранаты необходимо: вывинтить холостую пробку, взять взрыватель и осторожно ввинтить его в отверстие гранаты.



Ф-1с запалом УЗРГМ-2

Для бросания гранаты необходимо: взять гранату правой рукой и пальцами крепко прижать наружный рычаг предохранительного колпачка к корпусу гранаты; удерживая рычаг, левой рукой вытянуть предохранительную чеку; при этом ударник и предохранительный колпачок освобождаются, но ударник остается на боевом взводе, удерживаемый шариком-предохранителем; размахнуться и бросить гранату.
Метание гранаты производилось из-за укрытия.
Гранаты поступали в войска в деревянных ящиках. В ящик гранаты, рукоятки и запалы укладывались отдельно в металлических коробках. Для вскрытия коробок имелся нож. На стенках и крышке ящика была нанесена маркировка, в которой указывается: количество гранат в ящике, их вес, наименование гранат и запалов, номер завода-изготовителя, номер партии гранат, год изготовления и знак опасности. Все запасы гранат и запалов, кроме носимых, хранились в заводской укупорке.
Гранаты солдатами переносились в гранатных сумках. Запалы помещались в них отдельно от гранат, при этом каждый запал должен был быть завернут в бумагу или чистую ветошь.
В танках (бронетранспортерах, самоходно-артиллерийских установках) гранаты и отдельно от них запалы укладывались в сумки.
Граната Ф-1 широко использовалась во время советско-финского военного конфликта 1939 — 1940 гг., на фронтах Великой Отечественной войны, в других войнах и военных конфликтах.
Во время Великой Отечественной войны гранату Ф-1 бойцы ласково называли «фенюша» и «лимонка», потому что она по внешнему виду похожа на лимон. Обычно при ведении штурмовых действий на одного бойца приходилось пять — десять гранат Ф-1.
Гранатой Ф-1 в качестве трофея охотно пользовались и немецкие солдаты, поскольку подобных гранат оборонительного назначения не было на вооружении вермахта.
Изготовление гранат Ф-1 в годы войны выполнялось на заводе № 254 (с 1942 г. ), 230 («Тизприбор»), 53, в мастерских Повенетского судоремонтного завода, механическом заводе и железнодорожном узле в Кандалакше, центрально-ремонтных мастерских Сороклага НКВД, артеле «Примус» (Ленинград), других отечественных предприятиях.
К изготовлению гранат Ф-1 во время войны привлекались многие предприятия и организации не профильного назначения. По указанию Горкома ВКП(б) от 28 декабря 1941 года в опытных мастерских Ленинградского политехнического института было организовано производство (литье и механическая обработка) корпусов ручной гранаты Ф-1. Всего мастерскими было отлито 11 000 корпусов. 5000 необработанных корпусов были сданы заводу № 103, 4800 из них прошли механическую обработку и были переданы фабрике «Пятилетка». Заказ на изготовление корпусов гранат был приостановлен по указанию горкома ВКП (б).

Во время войны ленинградскими предприятиями был освоен в производстве вариант запала для гранаты с использованием одной из марок охотничьего пороха вместо особого трубчатого пороха. В 1942 году на АНИОПе («Ржевский полигон») производились испытания такого запала под обозначением «РР-42» для гранаты Ф-1. Гранаты с запалами РР-42 были запущены в серийное производство только на предприятиях Ленинграда. Эти внедрения были временными. Были и другие примеры не совсем обычного производства гранат в годы войны.
С гранатой Ф-1 связано много изобретений и конструкторских предложений. В августе 1942 года сержант минометного батальона 284 стрелкового полка Н.К. Дерябин разработал проект «гранаты-блохи». Она предназначалась для поражения живой силы противника. В состав «гранаты-блохи» входили: вышибной заряд, ударник с бойком и гайкой, граната Ф-1 со снятым запалом. Разрыв гранаты производился в воздухе на высоте 10-15 метров. С парашютом гранату предлагалось использовать для минирования. Но система Дерябина оказалась слишком сложной. По заключению военных экспертов, проект не был реализован из-за отсутствия практической ценности.
Для обучения личного состава войск обращению с ручными осколочными гранатами дистанционного действия, приемам и правилам их метания была создана учебно-имитационная ручная граната УРГ весом 530 г, внешне похожая на боевую гранату Ф-1. Граната УРГ комплектуется имитатором запала УЗРГ.

учебно-имитационная ручная граната УРГ

с имитационным запалом

Боевая граната Ф-1 окрашивается в зелёный цвет (от хаки до темно-зеленого). Учебно-имитационная граната окрашивается в чёрный цвет с двумя белыми (вертикальная и горизонтальная) полосами. Кроме того, она имеет в нижней части отверстие. Боевой запал окраски не имеет. У учебно-имитационного запала кольцо чеки и нижняя часть прижимного рычага окрашены в алый цвет. Внешне граната имеет овальный ребристый корпус из сталистого чугуна.



                                                     учебная разрезная граната Ф-1-А с запалом Ковешникова:

1 — остов запала; 2 — наперсток капсюля-детонатора;

3 — предохранительный колпачок; 4 — наружный рычаг

колпачка; 5 — задерживающий выступ на остове запала;

6 — предохранительная чека; 7 — капсюль-воспламенитель;

8 — пороховой состав; 9 — капсюль-детонатор; 10 — ударник;

11 — шарик-предохранитель; 12 — боевая пружина;

13 — пружина колпачка.

Другая учебная разрезная граната Ф-1-А (57-Г-7214У) была разработана заводом учебных приборов № 1 в январе 1940 года. Граната имела вырез четверти корпуса, вместо взрывчатого вещества был залит гипс. Она предназначалась для демонстрации устройства боевой гранаты Ф-1. Граната Ф-1-А долго использовалась для обучения в Красной и Советской армиях.
Граната Ф-1 широко применялась в военных конфликтах 1940-1990-х годов в разных частях света.
Копиями Ф-1 можно считать китайскую гранату «Type 1», польскую F-1, тайваньскую оборонительную гранату, чилийскую Мк2.

Недостатки гранаты Ф-1 — не столько относятся к данному образцу, сколько обусловлены общим устареванием данного поколения гранат. Рифление корпуса, как один из способов заданного дробления, не может в полной мере обеспечить формирование осколков удовлетворительной формы и оптимальное распределение осколков по массе. Дробление корпуса во многом имеет случайный характер. К достоинствам дистанционного запала относятся безотказность действия, независящая от энергии удара при падении гранаты, от того, упадет ли она на землю, в снег, в воду или в болотистую почву. Но его недостаток заключается в том, что он не может обеспечить мгновенного подрыва гранаты при касании цели: замедлитель имеет заданное время горения.

Масса гранаты, гр 600  Масса заряда, гр 60  Тип ВВ тротил

Длина корпуса гранаты, мм 86  Длина гранаты с запалом, мм 117

Диаметр гранаты, мм 55  Дальность метания, м 30 — 40

Радиус разлета осколков, м 200  Время горения замедлителя, с 3.2 — 4.2

И граната Ф-1, как один из выдающихся представителей классического типа ручных гранат с цельнолитым чугунным корпусом фактически естественного дробления и простым, надежным дистанционным запалом, не может соперничать с современными гранатами того же назначения — как по оптимальному осколочному действию, так и по универсальности действия запала. Все эти задачи по-иному решаются на современном техническом, научном и производственном уровнях. Так, в Российской Армии создана граната РГО (ручная граната оборонительная), во многом унифицированная с гранатой РГН (ручная граната наступательная). Унифицированный запал этих гранат имеет более сложное устройство: в его конструкции объединены дистанционный и ударный механизмы. Существенно большую эффективность осколочного действия имеют и корпуса гранат.
Однако граната Ф-1 с вооружения не снята и вероятно еще долго будет в строю. Тому есть простое объяснение: простота, дешевизна и надежность, а также проверенность временем — ценнейшие качества для оружия. И в боевой обстановке этим качествам не всегда есть возможность противопоставить то техническое совершенство, которое требует больших производственных и экономических затрат.

                                                 Гранатная арифметика

Итак, «Наставление по стрелковому делу. Ручные гранаты». Официальный документ. Читаем описание оборонительной гранаты Ф-1: «…. дальность разлета осколков 200 метров».



                                                                                   “ Ф-1 “

Каждый нормальный человек сии слова воспринимает однозначно -если не хочешь получить осколок гранаты Ф-1, держись от нее не ближе 200 метров. И в общем-то, все считают, что эта граната убивает всё и вся в радиусе 200 метров вокруг себя.Однако, давайте посчитаем. Общий вес гранаты с запалом 600 грамм. Масса взрывчатого вещества 60 грамм. Следовательно, на долю металла, из которого могут образовываться осколки.

                                                    600-60=540гр.

Известно, что минимальная масса осколка способного вывести человека из строя  2 — 5 грамм. Осколки меньшей массы обладают слишком малой кинетической энергией, чтобы причинить существенное ранение.

Условимся, что при взрыве гранаты произошел идеальный случай —  корпус гранаты раздробился равномерно  и все осколки имеют массу ровно по 2 грамма. Разумеется, в жизни это не так. Дробление гранаты на осколки в действительности   происходит по закону случайных чисел и величин. Масса и количество образующихся осколков случайны. Автор находил  осколки размером едва ли не в половину гранаты. Но повторяю — берем идеальный случай.



Итак, из 540 граммов металла корпуса гранаты мы можем получить максимально (именно поэтому я и принял идеальный случай) 540 :2 = 270 осколков, способных убить или ранить человека. Не будем считать, сколько из них окажется в состоянии   улететь на 200 метров, т.е. не будем производить расчеты метательной способности 60 граммов тротила. Условимся, что все они улетят на 200 метров, хотя ясно, что такой случай нереален. Большинство из них не получат достаточное ускорение для такого дальнего полета. Но условимся, что это так.

Будем считать, что образующиеся при взрыве осколки разлетаются во все стороны равномерно, образуя сферу поражения радиусом 200 метров. Но граната взрывается лежа на земле. Следовательно, все осколки, летящие в нижнюю часть сферы (в нижнюю полусферу) в поражении участвовать не будут. Они уйдут в землю.

Остается 270:2=135 осколков, которые полетят  выше горизонта поверхности.

Однако, граната предназначена для поражения человека. Примем средний рост человека 180 см. Следовательно, все осколки, которые окажутся на удалении 200 метров на высоте выше 180см. своей задачи выполнить не смогут.



поражения только пояс высотой 180см. от поверхности земли. Теперь немного займемся тригонометрией. Тангенс угла равен отношению противолежащего катета к прилежащему. В нашем случае тангенс угла будет равен 1.8/200 =0.009. Угол тогда будет 0.5 градуса ( 30 сек.). См. таблицы Брадиса или проверь по калькулятору.

Следовательно, человека поразят осколки вылетающие с точки взрыва под углом от 0 до 0.5 градуса. Те осколки, которые вылетят с большим углом, пролетят выше цели.



Вы скажете, что осколки летят по баллистической траектории и наибольшую дальность будут иметь те, которые вылетят с места взрыва под углом 45 градусов?

Согласен. В таком случае, давайте посчитаем углы вылета для осколков, которые попадут в ноги бойца и которые попадут в его голову. И в этом случае разница между этими углами составит на дальности 200 метров 0.5 градуса.

Если всю полусферу в 180 градусов принять за 100%, то полградуса составит 0.27%. Если принять 135 осколков за 100%, то при  равномерном распределении осколков по сфере поражения в пояс поражения попадет 0. 27% осколков. Значит  в область пояса поражения попадет 0.19 осколка, т.е. грубо говоря, две десятых осколка. Остальные пройдут выше цели.  Практически, получается, что на дальности 200 метров в пояс поражения не попадет ни один осколок.

Но это мы считали пока только по вертикали. А по горизонтали?

Вспомним геометрию. Длина окружности определяется по формуле

Следовательно, длина окружности зоны поражения составит 2x 3.1415926 x 200 =1256 метров. Распределим 0.19 осколка на эти 1256 метров.

0.19 : 1256=0.0001513 осколка. На каждый погонный метр окружности получится пятнадцать стотысячных осколка.

Ну а если считать, что человек занимает примерно 50см. по ширине, то на его долю придется 0.0000758 осколка.



У меня плохо было в училище с теорией вероятности, кто знает лучше, тот сумеет посчитать вероятность получить осколок гранаты Ф-1 на дальности 200 метров.  Кажется, это составит вероятность 7-8 случаев на 100 тысяч взрывов. Это теоретически. А ведь на практике, как я писал выше, осколков от гранаты получается гораздо меньше. Мы считали идеальный случай. Да и далеко не все осколки получают энергию достаточную, чтобы пролететь 200 метров.

Не все у нас любят цифры и предпочитают мыслить и представлять себе все образно. Хорошо. Представьте себе телевизионную вышку вашего областного центра. Обычно они имеют высоту 200 метров (ну плюс-минус туда сюда немного). Теперь поставьте ее на краю футбольного поля, и к этому футбольному полю  приставьте еще одно. По другую сторону вышки сделайте то же самое. Это будет примерно по 200 метров от вышки. Теперь накройте все это куполом в форме полушария, так, чтобы под ним поместились и вышка и все четыре футбольных поля. Это у вас получилась полусфера поражения. Впечатляют размеры полушария? Теперь отверткой или шилом проделайте в этом куполе 135 дырок, распределив их равномерно по всему куполу, ну или даже случайным образом (как бог на душу положит).  А теперь поставьте человека у купола и прикиньте, насколько вероятно, что этот человек станет именно напротив одной из дырок в куполе. Ну как?

Отсюда следует простой вывод -дальность поражения гранаты Ф-1 200 метров есть ничто иное, как фикция.

А откуда же тогда взялась эта дальность? А скорее всего с потолка. Или это была опечатка в инструкции к предшественнице лимонки английской гранате Мильса, которая потом пошла гулять по всем источникам, или это была реклама  фирмы, или кто-то где-то после метания гранат случайно нашел вроде бы как свежий осколок гранаты за 200 метров от места занятий.

Ну, в реальности, за 50-70 метров от места занятий нам доводилось находить фрагменты гранат. Но это были обломки в четверть, треть гранаты. Т.е. крупные фрагменты, обладающие на полете значительной кинетической энергией и пролетевшие столь далеко по случайно идеальной баллистической траектории. Но чтобы за 200 метров? Ни разу. Я склоняюсь к мысли, что 200 метров были определены, как предельно большое безопасное расстояние от места метания гранат до открыто стоящих людей, да еще помноженное на коээфициент 2. А потом как-то эти 200 метров перекочевали в инструкции.

Эту мою мысль подтверждает американский Полевой Устав FM 3-23.30, где в описании английской гранаты Мильса, предшественницы нашей Ф-1, имеющей такой же вес, материал корпуса и вес заряда ВВ (правда,  теперь она именуется Hand Grenade NO.36M),  указывается дальность поражения 30-100м., правда указывая при этом, что граната дает 40 осколков.



                                                         Hand Grenade NO.36M ( граната Мильса )



                              Характеристики гранаты модификации No.36M, взятые   из FM 3-23.30:
-тип -дистанционная   -тип взрывателя — ударный
-масса -600гр.   -заряд ВВ (тротил) — 60гр.   -длина -10.2см.   -диаметр  -6см.   -материал корпуса -чугун
-время замедления 3.5-4.5 сек.   -дальность броска -25м.   -радиус поражения 30-100м.   -количество осколков -40шт.

«Так на какой же дальности можно расчитывать поразить противника лимонкой?», спросит дотошный читатель. Не знаю.

Но вот вам противопехотная мина ПОМЗ-2М. Корпус тоже чугунный, такие же насечки на корпусе, и взрывчатки в ней почти столько же, сколько и у гранаты — 75 грамм. Правда весит мина 1200 грамм, т.е. вдвое больше.
Саперы народ дотошный, спрос с нас всегда был жесткий. А потому  радиусы поражения своих боеприпасов мы стараемся рассчитывать и определять точно, с тем, чтобы достоверно знать — на какой дальности мы можем поразить противника наверняка. Так вот, радиус сплошного поражения мины ПОМЗ-2М — 4 метра. У нас считается поражение сплошным, если поражается не менее 70% целей. Не думаю, чтобы Ф-1 была сильнее мины ПОМЗ-2М.



                                                            мина “ Помз-2М “

                                                         Тактико-технические характеристики мины

Тип мины……………………………………….противопехотная осколочная кругового поражения.
Корпус…………………………………………. .чугун.
Масса корпуса (без ВВ)………………………1.2 кг.   Масса взрывчатого вещества (тротил)…..….75 гр.
Диаметр………………………………………..6 см.    Высота корпуса…………………………………10.7 см.
Длина датчика цели ( в одну сторону)………4м.   Чувствительность……………………………1 — 17 кг.
Радиус сплошного поражения……………………..4м.   Температурный диапазон применения…..-60 —+60 град.

Так, что в полевом бою граната скорее психологическое, нежели реальное оружие. Вот в тесноте траншеи, в замкнутом пространстве блиндажа, комнаты, на узкой городской улице граната неплохая помощница. Но еще в Наставлении по действиям штурмовых групп издания 43 года говорилось: «Врывайтесь в дом вдвоем — ты и граната. Она впереди, ты сзади. Ворвавшись в дом,   добей оглушенных фашистов огнем из автомата. Патронов не жалей. Перед тем, как ворваться в следующее помещение, смени диск». Т.е. даже в доме граната не гарантирует, что уничтожит всех, кто там находится.

Заметим под конец, что из всех ручных гранат Ф-1 считается одной из наиболее мощных. Остальные имеют еще меньшую поражающую способность. Однако, означает ли это, что не стоит опасаться в бою гранат? Вовсе нет. Просто, самому не стоит особенно уповать  на то, что свои гранаты в критический момент помогут. А вот  вражеская граната может дать вам осколок в самый неподходящий момент и в самое уязвимое место, особенно, если вы отличаетесь невезучестью.

Когда работа над статьей уже была закончена, автору в руки попалась статья Ф.Леонидова «Подготовить гранаты» из журнала «Оружие» №8-99г. Там Леонидов утверждает, что граната Ф-1 дает «…290-300 крупных тяжелых осколков с начальной скоростью разлета около 730 м/с…».  Если взять вес корпуса гранаты 540 гр. и разделить его на 300, то получится масса одного осколка 1.8 гр. Примерно то же самое, что и у меня. Только я подходил к этому вопросу с другой стороны, исходя из того, что осколки массой  2 грамм. Чуть ниже Леонидов пишет: «…на образование убойных осколков идет около 38% всей массы корпуса, остальное просто распыляется. ..».  Я брал 50%, но исходил из того, что половина осколков уйдет в землю, все остальные будут идеально равны по массе ( по 2 грамма). И здесь мы примерно сходимся. Я даже щедрее, но повторяю — я преднамеренно идеализировал условия, явно завышая количество осколков.

А вот приводимая  Леонидовым   скорость разлета осколков 730 м/с представляется маловероятной. Например, из ствола автомата АК-74 пуля вылетает со скоростью 900 м/с. Отсюда получается, что опасаться осколка гранаты следует на дальности чуть меньше 1350 метров (убойная дальность полета пули согласно Руководства). Но даже в Наставлении по гранатам дальность разлета осколков Ф-1 не превышает 200м.
Даваемая  же Леонидовым в журнальной статье   приведенная площадь поражения, т.е. площадь круга, очерченного на земле, в пределах которого возможно поражение осколком, равная 78-82 кв.м. более реалистична. Такую площадь имеет круг с радиусом около 5 метров. Это близко совпадает с моими данными по мине ПОМЗ-2. Так что можно с достаточной долей уверенности сказать, что в пределах 5 метров от места взрыва гранаты наверняка можно получить осколок, но далее этого растояния действенность гранаты становится   сомнительной. Два автора, таким образом, независимо друг от друга и по разной методике подсчитали вероятность поражения гранатой Ф-1 и пришли к одним и тем же результатам.

Можно прикинуть и иначе. Общеизвестно, что площадь поверхности сферы определяется по формуле:



По этой формуле при радиусе  200 метров площадь поверхности сферы составит 502655 кв.метров. Если считать. что мы имеем при взрыве гранаты 270 осколков, то один осколок придется на площадь 1861 кв.метр. Ничего себе квадратик. Его размер 43 на 43 метра. Если считать, что площадь проекции человеческого тела 1.8х0.6 метра, т.е  1.08 кв. метра, то вероятность попадания осколка составит 186кв.м./1.08кв.м.=172.3. Проще говоря, при подсчетах по этой методике расчета осколок попадет в человека в одном из 172 случаев. Это не учитывая того, что человек может находится только на поверхности земли, но не по все площади поверхности полусферы. Если же учесть это, то мы неизбежно придем ко все той же цифре вероятности поражения на дистанции 200 метров — 0. 0000758 осколка на человека.

Любопытно, что американский Полевой Устав FM 3-23.30 Grenades and Pyrotechnic Signals, описывающий в приложении D (Appendix D) гранаты вероятного противника в Разделе 1 (Section I. Former Soviet Union Nations) о радиусе поражения нашей гранаты Ф-1 указывает: «…Lethal Radius: 20 to 30 meters.» Т.е. радиус поражения 20-30 метров.

Примечание не по делу. Правда, еще более любопытно, кого США числят в своих вероятных противниках по состоянию на сентябрь 2000 года:

«APPENDIX D. THREAT HAND GRENADES. This appendix provides general information on common threat hand grenade identification, functions, and capabilities. North Korea, China, and many former Soviet Union nations have an extensive inventory of hand grenades…». что в переводе означает :

«ПРИЛОЖЕНИЕ D. РУЧНЫЕ ГРАНАТЫ ПРОТИВНИКА. Это приложение обеспечивает общие сведения по идентификации ручных гранат обычного   противника, функциях, и возможностях. Северная Корея, Китай, и бывший  Советский Союз  имеют обширный список ручных гранат.

Может я ошибся в переводе? Слово «threat» имеет обычный перевод как «угроза». Ну подставьте его в перевод вместо слова «противник». Изменилась суть текста?

                                                                                                                Ю. Веремеев









Учебно-имитационная граната Ф-1

Описание

ВНИМАНИЕ! Учебно-имитационный запал (пиропатрон-имитатор) в данную комплектацию не входит! Учебная граната не имитирует эффект взрыва! Ф1 ручная противопехотная оборонительная граната. Предназначена для поражения живой силы в оборонительном бою. Из-за значительного радиуса разлёта осколков метать её можно только из-за укрытия, из бронетранспортёра или из танка. В условиях открытой местности эффективная дальность поражения противника при взрыве гранаты непосредственно фугасным действием боеприпаса составляет 3-5 метров. Радиус сплошного поражения живой силы осколками — 7 метров. Шансы на ранение осколками гранаты сохраняются на дистанции до 70-100 метров, но это утверждение верно только для крупных фрагментов гранаты.В нашем магазине представлена настоящая армейская учебная граната. Учебно-имитационные гранаты не только копировали форму и вес, но и имитировали взрыв гранат звуковым и дымовым эффектом с помощью небольшого заряда дымного пороха. Внешне они отличались наличием отверстия в днище корпуса, через которое при имитации взрыва выходили пороховые газы. Корпусом для этих гранат служат корпуса боевых гранат Ф-1 и РГД-5 соответственно, но в днище корпуса сделано отверстие для выхода пороховых газов и усиления звука. Имитационный запал состоит из ударного механизма и имитационной части, между которыми проложена переходная втулка. Ударный механизм устроен так же, как у запала УЗРГМ, только ударник у него немного длиннее. Имитационная часть также состоит из тех же частей, что и у УЗРГМ, но вместо капсуля-детонатора она имеет специальную гильзу с зарядом дымного пороха. При повторном использовании гранаты меняются только ударник и имитационная часть запала. Остальные части запала и корпус гранаты используются многократно. Учебно-имитационные гранаты не только позволяют отрабатывать навыки метания, но и вырабатывают чувство времени, так как «взрыв» имитационного запала происходит через 3,2-4,2 секунды, как и в боевых гранатах.





Время взрыва гранаты ф1. Гранатная арифметика

Ф-1 (индекс ГРАУ — 57-Г-721) — ручная противопехотная оборонительная граната. Предназначена для поражения живой силы в оборонительном бою. Из-за значительного радиуса разлёта осколков метать её можно только из-за укрытия, из бронетранспортёра или из танка.

Названия «Ф-1» и сленговое «лимонка» произошли от французской осколочной гранаты F-1 модели 1915 года массой 572 г и английской гранаты системы Лемона, которые поставлялись в Россию во время Первой мировой войны. Другой вариант происхождения жаргонного названия — её форма, напоминающая лимон.

Первоначально гранаты Ф-1 снаряжались запалом Ф. В. Ковешникова. В 1941 году Е. М. Вицени и А. А. Бедняков разработали универсальный запал УЗРГ, после войны он был доработан и служит по сей день под названием УЗРГМ (универсальный запал ручных гранат модернизированный).

История

В связи с многочисленными техническими недостатками состоявшей на то время на вооружении в Советском Союзе гранаты РГД-33 было принято решение о разработке надёжной и технологичной оборонительной пехотной гранаты. Разработка данного устройства была поручена конструктору Храмееву Ф. И. В 1939 году, через два месяца после получения технического задания, им была разработана граната Ф-1. По словам самого конструктора, наибольшую сложность для него при разработке данной модели гранаты представили подборка материала оболочки и обеспечение надёжности работы запала.

Предварительные испытания данного образца оружия были минимальны, было изготовлено 10 опытных образцов, которые были вскоре испытаны, а затем конструкция была запущена в серийное производство. Вот что говорил в интервью журналистам по этому поводу сам Храмеев Ф. И.:

Была создана какая-то приёмная комиссия? — Да нет! Опять же я один. Дал мне начальник завода майор Будкин бричку-параконку и послал на наш полигон. Бросаю гранаты одну за другой в овраг. И на тебе — девять взорвались, а одна — нет. Возвращаюсь, докладываю. Будкин на меня с криком: мол, секретный образец без присмотра оставил! Еду обратно, снова один.
— Боязно было? — Не без того. Лёг я на край оврага, увидел, где граната в глине лежит. Взял длинную проволоку, сделал на конце петлю и аккуратно зацепил ею гранату. Подёргал. Не взорвалась. Оказалось, запал подвёл. Так и вытащил её, разрядил, привез, зашёл к Будкину и положил ему на стол. Он заорал и из кабинета выскочил пулей. А дальше мы передали чертежи в Главное артиллерийское управление (ГАУ), и гранату пустили в массовое производство. Без всяких опытных серий.

Наиболее распространено мнение, что граната Ф-1 произошла от английской гранаты времен Первой мировой войны, известной в России под названием «граната Мильса». Для тех времён это была самая разрушительная граната. Формой и принципом запала они схожи. Ф. Леонидов в журнале «Оружие» (№ 8, 1999 г.) в статье «Подготовить гранаты» утверждает, что основой для разработки Ф-1 послужили французская F-1 модели 1915 года и английская системы Лемона. Так ли это, установить не удалось.

Храмеев в интервью журналу «Коммерсантъ» признал происхождение гранаты от французского образца F-1. Ниже приведена выдержка из данного интервью.

В феврале 1939 года я получил задание на разработку оборонительной гранаты… в Москве я видел альбом, выпущенный российским Генштабом в 1916 году, где были представлены изображения всех применявшихся в первую мировую войну гранат. Немецкие и французские были рифлёные, яйцеобразной формы. Особенно мне понравилась французская F-1. Она точно соответствовала полученному заданию: удобная в бросании, безопасный запал, достаточное количество осколков. В альбоме был только рисунок. Я разработал все рабочие чертежи. Пришлось помучиться. Заменил простой чугун, из которого была сделана F-1, на сталистый — для увеличения убойной силы осколков.

Британские аналоги «лимонки» — гранаты Милса

Также эту версию подтверждает сравнительный анализ конструкции французской гранаты F-1, английской гранаты системы Лемона и современной гранаты Ф-1. Конструктивно ранние варианты Ф-1 фактически идентичны французскому аналогу, и отличия только в массе гранаты, конструкции запала и материале металлической оболочки. Взаимное расположение узлов и форма гранат идентичны. Граната Лемона имеет шарообразную или, в более позднем варианте, овоидную форму, без оребрения оболочки, и с несколько другим расположением взрывателя в корпусе гранаты. Считается, что граната Лемона образца 1906/1913 года, действительно несколько похожая на Ф-1, была создана как раз под влиянием французской гранаты F-1. Также связь происхождения советской гранаты с французской F-1 подтверждается в учебном пособии Артиллерийской академии Красной Армии, вышедшем в 1943 году под названием «Ручные гранаты».

Показана французская ручная граната Ф-1 обр. 1915 г. весом 550гр… Граната марки Ф-1 у нас в СССР употребляется с 1926 г. с запалом Кавешникова, обеспечивающем более надёжное действие, безопасность при метании и удобство в обращении.

Это является ещё одним подтверждением версии о происхождении советской гранаты от французской F-1.

При создании граната Ф-1 имела запал Кавешникова, затем он был заменен стандартным унифицированным запалом УЗРГ, после окончания Великой Отечественной войны запал был усовершенствован, повышена надёжность срабатывания, и он получил обозначение УЗРГМ.

Конструкция

Граната Ф-1 обладает следующими тактико-техническими характеристиками.

  • Дальность броска: 35-40 м
  • Радиус поражения осколков: 30 м (наиболее вероятно попадание осколками в противника), 200 м (максимальная дальность полёта осколков)
  • Время замедления запала: 3,2-4,5 сек
  • Количество осколков до 300 шт.

Граната Ф-1 относится к ручным противопехотным осколочным оборонительным гранатам дистанционного действия. Конструкция её оказалось настолько удачной, что без принципиальных изменений просуществовала до настоящего времени. Несколько изменялась и дорабатывалась с целью повышения надёжности эксплуатирования конструкция запала.

  • Ручная — доставляется к цели за счёт броска рукой солдата.
  • Противопехотная — предназначена для поражения живой силы противника.
  • Осколочная — поражение производится преимущественно с помощью осколков металлического корпуса гранаты.
  • Оборонительная — радиус разлёта осколков превышает среднюю дальность броска гранаты с помощью мышечной силы бойца, что обуславливает необходимость броска гранаты из укрытия во избежание поражения осколками своей же гранаты.
  • Дистанционного действия — подрыв гранаты происходит через некоторое время после броска (от 3.2 до 4.2 секунды).

Подобно большинству противопехотных гранат, Ф-1 состоит из 3 основных частей.

  • Запал. Граната имеет универсальный запал УЗРГМ (или УЗРГ), подходящий также к гранатам РГ-41, РГ-42, РГД-5. Запал УЗРГМ отличается от УЗРГ изменениями в форме пусковой скобы и конструкции ударника, позволившими снизить частоту отказов оружия.
  • Взрывчатое вещество. Заряд взрывчатого вещества — 60 г тротила.
  • Металлическая оболочка. Внешне граната имеет овальный ребристый корпус из сталистого чугуна. Изначально оребрение создавалось для образования при взрыве осколков определённого размера и массы, также оребрение выполняет эргономическую функцию, способствуя лучшему удержанию гранаты в руке. Впоследствии некоторыми исследователями были высказаны сомнения в эффективности подобной системы формирования осколков. Общий вес гранаты с запалом — 600 г.

В состав запала УЗРГ входят, помимо непосредственно корпуса, следующие элементы:

  • Предохранительная чека, представляющая собой кольцо с двумя отрезками проволоки, которые, проходя через отверстия в корпусе запала, закрепляются разгибанием в отверстии с противоположной стороны запала и защищают чеку от случайного выпадения. При этом чека блокирует боёк, не давая ему ударить по капсюль-детонатору.
  • Боёк представляет собой металлический стержень, заострённый со стороны, направленной на капсюль, и имеющий выступ с противоположной стороны, которым он держится за спусковую скобу. Также к бойку крепится ударная пружина, обеспечивающая его удар по капсюлю.
  • Спусковая скоба — изогнутая металлическая пластина, которая после удаления предохранительной чеки блокирует боёк в исходном положении. После того, как граната брошена, спусковая скоба выталкивается давлением пружины бойка, и тот бьёт по капсюлю, активируя его.
  • Капсюль поджигает замедляющий фитиль, который, прогорая некоторое время, активирует непосредственно детонирующую смесь — происходит подрыв гранаты.
  • Замедляющий фитиль создаёт временной интервал между броском и подрывом гранаты.
  • Детонирующая смесь подрывает взрывчатое вещество гранаты.


Использование

Для применения гранаты необходимо разогнуть усики предохранительной чеки, взять гранату в правую руку так, чтобы пальцы прижимали рычаг к корпусу. Перед метанием гранаты, продев указательный палец левой руки в кольцо чеки, выдернуть её. Граната может продолжать оставаться в руке сколь угодно долго, так как пока не отпущен рычаг, ударник запала не может разбить капсюль. После выбора момента броска и цели бросить в цель гранату. В этот момент рычаг под воздействием пружины ударника повернётся, освобождая ударник, и отлетит в сторону. Ударник наколет капсюль и через 3,2 — 4,2 сек произойдет взрыв. Оборонительного типа — означает, что осколки гранаты имеют достаточно большую массу и летят на дальность, превышающую возможную дальность броска (то есть при взрыве граната опасна для самого солдата, её бросившего, если он не укрылся в окопе, за стеной и т. п.).

Граната предназначена для поражения живой силы и не бронированной техники. Поражающими факторами являются непосредственное фугасное действие взрывчатки и осколки, формирующиеся при разрушении металлической оболочки гранаты.

Маркировка и хранение

Боевая граната окрашивается в зелёный цвет (от хаки до тёмно-зелёного). Учебно-имитационная граната окрашивается в чёрный цвет с двумя белыми (вертикальная и горизонтальная) полосами. Кроме того, она имеет в нижней части отверстие. Боевой запал окраски не имеет. У учебно-имитационного запала кольцо чеки и нижняя часть прижимного рычага окрашены в алый цвет.

Гранаты Ф-1 упаковываются в деревянные ящики по 20 штук. Запалы УЗРГМ хранятся в этом же ящике отдельно в двух металлических герметично запаянных банках (по 10 штук в банке). Вес ящика — 20 кг. Ящик комплектуется консервным ножом, предназначенным для открытия банки с запалами. Гранаты снаряжаются запалами непосредственно перед боем, при переводе из боевого положения запал изымается из гранаты и хранится отдельно.

Целью упаковки запалов в герметичную тару является обеспечение максимальной сохранности в течение всего времени хранения, предотвращение коррозии и окисления компонентов детонирующей смеси.

Боевое применение

Тактические особенности боевого применения

В условиях открытой местности эффективная дальность поражения противника при взрыве гранаты непосредственно фугасным действием боеприпаса 3-5 метров. На расстоянии до 30 метров, чем дальше от центра взрыва находится противник, тем ниже шансы его успешного поражения осколками. Шансы на ранение осколками гранаты сохраняются на дистанции до 70-100 метров, но это утверждение верно только для крупных фрагментов оболочки. Чем более крупным является осколок, тем выше его потенциальная дальность поражения. Начальная скорость осколков гранаты составляет 700-720 метров в секунду, масса в среднем 1-2 грамма, хотя встречаются как более крупные, так и более мелкие.

Особенности поражающих факторов гранат закономерно определяют области применения в современных конфликтах. Наибольшим эффектом гранаты обладают в помещениях и замкнутых пространствах. Это связано со следующими факторами. Во-первых, в относительно небольшом помещении, размерами до 30 метров, всё пространство находится в зоне поражения осколков, также осколки могут рикошетить от стен потолка и пола, что опять же увеличивает шансы поражения противника, даже если он находится в укрытии. Во-вторых, фугасное действие гранаты в замкнутом помещении многократно усиливается, вызывая контузии, баротравму, дезориентируя противника, что позволяет, воспользовавшись моментом, проникнуть в помещение и воспользоваться другим оружием для его уничтожения.

Граната Ф-1 более эффективна по сравнению с наступательными гранатами при штурме замкнутых пространств и помещений, из-за более высокой массы она даёт больше количество осколков и обладает более выраженным фугасным действием, всё это позволяет с большей вероятностью выводить противника из строя.

Тактические особенности диверсионного применения

Также гранаты Ф-1 часто используются при постановке растяжек, это обусловлено количеством осколков, повышающим шансы на поражение противника, и надёжным запалом, которому не повредит длительное нахождение в неблагоприятных условиях перед тем, как ловушка сработает.

Применение в военных конфликтах

В начале Второй мировой войны корпуса гранат снаряжали вместо тротила имевшимися под рукой взрывчатыми веществами; поисковики находят в районе Ленинграда гранаты, снаряженные дымным порохом. Граната с такой начинкой вполне эффективна, хотя и менее надёжна.

Во время Великой Отечественной войны Ф-1 широко применялась на всех фронтах.

В конце 30-х и в начале 40-х годов XX века тактические наставления для пехотных частей рекомендовали Ф-1 в том числе и в качестве противотанкового средства. Несколько гранат плотно увязывались в мешок так, чтобы детонатор одной из них оставался снаружи, мешок бросался под гусеницы или колёса вражеской бронетехники с целью вывода из строя ходовой части. Впоследствии данный метод не получил широкого распространения из-за своей относительно низкой эффективности.

Достоинства

Благодаря своей простой и надёжной конструкции граната Ф-1 просуществовала на вооружении уже около 70 лет без существенных изменений и, вероятно, ещё долго не будет снята с вооружения. Достоинства, обеспечивающие такой долгий срок службы, следующие:

Корпус естественного дробления, из которого успешно формируются поражающие элементы даже при повреждениях металлической рубашки.

Дистанционный запал обладает относительно простой конструкцией и отличается высокой надежностью.

Цельнометаллический корпус прост в изготовлении и может быть изготовлен практически на любом промышленном предприятии. Простота внутренней конструкции позволяет в условиях войны использовать вместо штатного тротила любую имеющуюся в распоряжении взрывчатку.

Недостатки

Недостатки данной гранаты обусловлены преимущественно устареванием её конструкции, а не недочётами при конструировании. К ним относятся:

Рифление корпуса не всегда может обеспечить равномерное формирование осколков. Дистанционный запал не приводит ко взрыву при попадании в цель, а срабатывает через некоторое время. Граната относительно тяжёлая, что несколько снижает предельную дальность броска.

Масса гранаты — 310г

Масса боевого заряда — 110г

Разрывной заряд — тротил

Время замедления — 3,5-4,5сек

Дальность броска — 40-50м

Ручная осколочная граната ф-1

Ручная граната Ф-1 дистанционного действия, принадлежит к типу осколочных оборонительных гранат и предназначена для поражения живой силы противника из-за укрытия.

Тактико-технические характеристики

Масса гранаты — 600г

Масса боевого заряда — 60г

Разрывной заряд — тротил

Дальность броска — 35-45м

Время замедления — 3,5-4,5сек

Радиус убойного действия осколков — 200м

Радиус разлета осколков — 250м

Тип запала — УЗРГМ (дистанционный)

Ручная граната образца 1942 года рг-42

Граната РГД-5 дистанционного действия принадлежит к типу наступательных осколочных гранат и предназначена для поражения живой силы противника непосредственно перед ударом в штыки, при борьбе в окопах, ходах сообщения населенных пунктах, лесах, горах.

Масса гранаты — 420г,

Масса боевого заряда — 110-120г

Разрывной заряд — тротил

Время замедления — 3-4сек

Дальность броска — 30-40м,

Радиус убойного действия осколков- 25м

Радиус разлета осколков — более 30м

Тип запала — УЗРГМ (дистанционный)

Ручная граната оборонительная рго

Ручная граната РГО ударно-дистанционного действия, принадлежит к типу осколочных оборонительных гранат и предназначена для поражения живой силы противника из-за укрытия.

Т
актико-технические характеристики

Масса гранаты — 530г

Масса разрывного заряда — 92г

Разрывной заряд — тротил

Дальность броска — 20-40м

Время замедления — 3,3-4,3сек

Радиус убойного действия осколков — 150м

Радиус разлета осколков — 200м

Радиус эффективного поражения — 16,5м

Ручная граната наступательная ргн

Граната РГН ударно-дистанционного действия принадлежит к типу наступательных осколочных гранат и предназначена для поражения живой силы противника непосредственно перед ударом в штыки, при борьбе в окопах, ходах сообщения населенных пунктах, лесах, горах.

Т
актико-технические характеристики

Масса гранаты — 310г

Масса разрывного заряда — 114г

Разрывной заряд — тротил

Дальность броска — 30-45м

Время замедления — 3,3-4,3сек

Радиус убойного действия осколков — 24м

Тип запала — УДЗ (ударно-дистанционный)

Радиус эффективного поражения — 8,7м

Вопрос №2 Устройство гранат.

Ручная осколочная граната РГ-42 состоит из:

Корпуса с трубкой для запала;

Металлической ленты;

Разрывного заряда;

Запала УЗРГМ.

Корпус гранаты служит для помещения разрывного заряда металлической ленты, трубки запала, а также для образования осколков при взрыве гранаты. Корпус цилиндрический имеет дно и крышку. К крышке корпуса прикреплены трубка для помещения запала и предохранения заряда от осыпания и фланец с резьбой для ввинчивания запала. Для служебного обращения во фланец трубки ввинчивается пластмассовая пробка.

Металлическая лента, рассеченная на квадратики, служит для обра­зования осколков при разрыве гранаты. Она свернута в 3-4 слоя внутри корпуса. Разрывной заряд предназначен для разрыва корпуса гранаты и металлической ленты на осколки — изготавливается из В.В. — тротил.

Запал УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначен для взрыва разрывного заряда. Он состоит из:

Ударного механизма;

Собственно запала.

Ударный механизм служит для воспламенения капсюля — воспла­менителя запала.

Он состоит из:

1 — трубки ударного механизма;

2 — соединительной втулки;

4 -боевой пружины;

5 — ударника;

6 — шайбы ударника;

7 — спускового рычага;

8 — предохранительной чеки с кольцом.

Собственно запал служит для взрыва разрывного заряда гранаты.

Он состоит из:

9 — втулки замедлителя;

10 — капсюля — воспламенителя;

11 — порохового замедлителя;

Работа частей запала УЗРГМ.

Перед метанием гранаты пластмассовая пробка вывинчивается из трубки, на её место ввинчивается до отказа запал. Части ударного механизма находятся в следующем положении:

ударник взведен и удерживается спусковым рычагом, боевая пружина сжата, спусковой рычаг удерживается предохранительной чекой на труб­ке воспламеняющего механизма.

При метании гранаты положение частей запала не меняется, так как после выдергивания предохранительной чеки спусковой рычаг будет оставаться прижатым к корпусу гранаты.


При броске гранаты спусковой рычаг освобождается и под действием боевой пружины поворачивается и освобождает ударник, который нака­лывает капсюль-воспламенитель и воспламеняет его. Луч огня от KB передается пороховому замедлителю, время горения которого 3,2 — 4,2сек. Затем луч огня передается капсюлю — детонатору. От КД взрывается разрывной заряд гранаты. Радиус разлета убойных осколков гранаты РГ-42 при взрыве около 25м.

Особенности устройства гранат РГД-5, Ф-1.

Особенность устройства гранаты РГД-5 состоит в том, что корпус имеет две части — верхнюю и нижнюю. Верхняя часть корпуса состоит из внешней оболочки, называемой колпачком, и вкладыша колпака. Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном и вкладыша поддона.

Разрывной заряд гранаты изготавливается из двух частей по конфигурации такой же как и у внутренний полости корпуса. При сборке обе части корпуса соединяются между собой при помощи закольцовки.

Действие гранаты РГД-5 аналогично действию осколочной гранаты РГ-42.

Граната Ф-1 была разработана на основе французской осколочной гранаты F-1 модели 1915г. массой 572г (не путать с современной моделью F I с пластиковым корпусом и полуготовыми осколками) и английской гранаты системы Лемона, поставлявшихся в Россию в годы Первой мировой войны.

Корпус гранаты Ф-1литой чугунный с продольными и поперечными насечками, по которым граната обычно разрывается, давая осколки заданного дроб­ления и достаточной силы, способные поражать живую силу противника в радиусе 250м.

РГД-5, РГ-42 и Ф-1 имели один существенный недостаток, заключавшийся в сравнительно большом отрезке времени между броском гранаты и ее подрывом. На резко пересеченной местности, в горах, зто позволяло противнику, во время заметившему брошенную гранату, воспользоваться ближайшим укрытием, а также создавало угрозу самопоражения метателя в случае отскока гранаты от преграды или скатьвания со склона.

Эти недостатки в сочетании с недостаточно равномерным осколочным полем требовалось устранить в новых гранатах, каковыми стали РГН (наступательная) и РГО (оборонительная), разработанные в ГНПП «Базальт», оснащенные датчиком цели и срабатывающие при ударе о любую преграду.

Каждая граната состоит из корпуса, заряда чатой смеси, детонационной шашки и запала, унифицированного для обеих моделей.

Корпус гранаты РГН изготовлен из алюминиевого сплава и состоит из верхней и нижней полусфер. На внутренних поверхностях полусфер нанесена насечка, с целью получения заданного дробления корпуса при разрыве.

Корпус гранаты РГО изготовлен из стали и состоит из нижней внутренней и нижней наружной полусфер, верхней наружной и верхней внутренней полусфер. На каждой из полусфер нанесена насечка, с целью получения заданного дробления корпуса при разрыве.

номер партии, год изготовления.

Сведения о гранатах:

РГД-5 — сокращенное наименование гранаты.

00-1-57 — номер завода, номер партия и год изготовления.

20 шт — количество гранат в ящике.

Брутто 14кг — вес ящика с гранатами.

На правой стенке ящика, а также на корпусе каждой гранаты указывается: номер завода, условное обозначение ВВ. На крышке ящика наносится знак опасности.

Состав ударно-дистанционный запала (УДЗ)

Накольно — предохранительный механизм:

Спусковой рычаг;


ударник с жалом;

Боевая пружина;

Кольцо с чекой;

Заглушка;

Капсюль – воспламенитель.

Механизм дальнего взведения.

Пороховые предохранители;

Капсюль – воспламенитель;

Пружина.

Датчик цели.

Пружина;

Детонационный узел.

Замедлитель;

Капсюль – детонатор.

Механизм самоликвидации.

Капсюль – детонатор.

Взаимодействие частей и механизмов запала при встрече гранаты с преградой (поверхностью)

При подготовке гранаты к броску спусковой рычаг плотно прижимают пальцами к корпусу гранаты, пальцами свободной руки выпрямляют концы предохранительной чеки, затем выдергивают ее за кольцо, при этом положение частей запала не меняется. В момент броска гранаты спусковой рычаг отделяется и освобождает ударник с жалом и планку.

Заглушка с капсюлем – воспламенителем выходит из гнезда корпуса запала. Ударник под действием боевой пружины накалывает жалом капсюль – воспламенитель. Луч огня воспламеняет пороховые запрессовки предохранителей и пиротехнический состав замедлителя самоликвидатора. Через 1-1,8с выгорают пороховые составы предохранителей и их стопоры под воздействием пружин выходят из зацепления с движком. Движок под воздействием пружины становится в боевое положение.

Механизм дальнего взведения исключает подрыв гранаты при случайном ее падении из рук.

При встрече с преградой груз смещается по направлению составляющей инерционной силы, воздействует на втулку. Втулка, преодолевая сопротивление пружины, смещает жало, которое накалывает капсюль — воспламенитель. Луч огня передается капсюлю – детонатору, который вызывает детонацию разрывного заряда.

В случае отказа запала в инерциальном действии через 3,3-4,3сек выгорает состав замедлителя, воспламеняется капсюль – детонатор самоликвидатора, вызывая подрыв детонационного узла.


Вопрос №3 Подготовка гранат к боевому применению.

Перед укладкой в сумку и перед заряжанием гранаты и запалы необходимо осматривать. Корпус гранаты не должен иметь глубоких вмятин и глубоко проникшей ржавчины. Трубка запала и запал должны быть чистыми, без помятостей и ржавчины; концы предохранительной чеки разведены и без трещин на изгибах. Запалами с трещинами и зеленым налетом пользоваться нельзя. При переноске гранаты надо оберегать от толчков, ударов, огня, грязи и сырости.

Заряжать гранату (вставлять запал) разрешается только перед ее метанием.

ЗАПРЕЩАЕТСЯ:

    разбирать боевые гранаты и устранять в них неисправности,

    переносить гранаты без сумок (подвешенными за кольцо предохранительной чеки),

    трогать неразорвавшиеся гранаты

Боевые гранаты выдаются только обученным обращению с ними, переносятся в гранатных сумках. Запалы помещаются в них отдельно от гранат.

Разбирать боевые гранаты, переносить подвешенными за кольцо предохранительной чеки запрещается. Для изучения устройства гранат, приемов их метания и правил обращения с гранатами используются учебные и учебно — имитационные гранаты.

Гранаты, хранящиеся длительное время в гранатных сумках, должны периодически осматриваться. Неисправные гранаты и запалы сдаются на скдад для уничтожения.

При обучении метанию боевых гранат соблюдается основные меры предосторожности:

1. Перед заряжением производится внешний осмотр гранат и запалов, в случае обнаружения неисправностей докладывается командиру;

2. Метание гранат производится из окопов или из-за укрытия, не пробиваемого осколками.

3. Вести учет неразорвавшихся гранат и отмечать места их падения красными флажками. По окончании метания неразорвавшиеся гранаты уничтожаются подрывом на месте.

Метание ручных гранат в бою производится из различных положений: стоя, с колена, лежа, а также и в движении.

УКУПОРКА И МАРКИРОВКА.

Гранаты поступает в войска в деревянных ящиках. В ящик гранаты, рукоятки и запалы укладываются отдельно в металлических коробках. Для вскрытия коробок имеется нож. На стенках и крышке ящика нанесена маркировка, в которой указывается количество гранат в ящике, их вес, наименование гранат и запалов, номер завода изготовителя, номер партии гранат, год изготовления и знак опасности.

Расшифровка маркировки:

УЗРГМ — сокращенное наименование запалов; 00-б5-57 — номер завода,

За основу осколочной гранаты Ф-1 была взята французская граната F-1 образца 1915 года и английской гранаты системы Лемона (по другой версии за основу взята граната Миллса), отсюда и второе название «Лимонка», так же солдаты называли ее «Фенюшей». В 1941 на гранате стали использовать более простой запал УЗРГ (унифицированный запал ручных гранат) системы Е.М. Вицени вместо запала Ф.В. Ковешникова.
Граната Ф-1 была принималась на вооружение в два этапа. РККА была необходима отечественная граната, а на складах было много иностранных гранат периода Перовой Мировой Войны системы Лемона, запал для данных гранат был не надежен и в 1928 году для них прошли испытания и принят на вооружение запал Ф. В. Ковешникова, а с 1930 года Советский Союз стал сам выпускать данные гранаты. В 1941 на гранате стали использовать более простой запал УЗРГ (унифицированный запал ручных гранат) системы Е.М. Вицени вместо запала Ф.В. Ковешникова. А после войны запал заменили на УЗРГМ (унифицированный запал ручных граната модернизированный).

Граната Ф-1 относится к оборонительным гранатам, так как убойный разлет осколков составляет 200 метров, и масса осколков в несколько раз больше наступательных гранат. Разлет 200 метров не значит, что в радиусе 200 метров будет все в осколках, так как половина осколков уйдет в землю, большая часть осколков имеют незначительный вес, что не позволяет им иметь энергию для причинения вреда за 50 метров, а «словить» осколок-(и) на расстояние 200 метров мало вероятно, так плотность осколков будет совсем мала. При броске солдат должен обязательно укрыться от осколков.

Гранаты Ф-1 «Лимонка» в армии бывают нескольких видов: учебная и боевая. Учебно-имитационная служит для обучения броскам, ее снаряжению, так как некоторые личности из-за психологических особенностей не могут бросить ее дальше 5-10 метров, при этом бросок простого человека должен составлять не менее 25-30 метров. Учебная граната красится в черный цвет, рычаг от учебного запала в алый цвет.

Гранаты хранятся в деревянных ящиках (фото) по 20 штук с эбонитовой крышкой в гранате, запалы хранятся в двух герметичных банках по 10 штук. Перед использованием их снаряжают. Перед броском гранаты необходимо прижать рычаг запала, разогнуть усики предохранительной чеки и выдернуть ее, затем бросит гранату в сторону противника, сразу после броска рычаг отлетает и освобождает ударник, который пробивает капсюль поджигающий замедлитель, который через 3,5-4,5 секунды производит взрыв детонатора и самой гранаты.
Во время ВОВ войны гранаты часто носили на ремнях снаряжения или в подсумках на 2 гранаты. После войны гранаты часто переносят в разгрузочных жилетах от 2-6 штук.

Благодаря кино у людей появилось, мнение, что чеку гранаты можно выдернуть зубами-это очень трудно проделать в реальности, а также мощность взрыва, когда граната разносит машину на куски.
Граната сочетала в себе дешевизну производства, снаряжение многим взрывчатыми веществами, возможность кустарного изготовления корпуса из чугуна и других металлов, так же у гранаты были хорошие поражающие свойства.

Гранта Ф-1 «Лимонка» имеет корпус ребристый корпус, но данное действие сделано не для того, чтобы получались осколки определенной формы, а для удобства метания гранаты, а также использование гранаты в качестве противопехотной мины-растяжки, так как корпус легко крепить проволокой или веревкой к дереву. если делать «растяжку» по уму то желательно ликвидировать замедляющий запал в УЗРГМ, чтобы не дать жертве спасительных 4 секунд, потому как во время отлета предохранительного рычага боек бьет по капсюлю зажигания со звонким хлопком и солдат противника успеет среагировать, что бы отпрыгнуть в безопасное место.

При взрыве нарезы на гранате не влияют на количество осколков, при взрыве гаранта Ф-1 «Лимонка» создает 270-300 крупных осколков со скоростью разлета 700-730 м/с. Мощность взрыва достигается за счет, того что корпус гранаты прочный и во время взрыва взрывчатки происходит на тысячные секунды аккумуляция энергии в гранате и резкий взрыв, когда корпус не выдерживает энергии взрыва, так для примеру у РГД-5 сразу происходит тонкостенного корпуса, тонкий корпус не может аккумулировать силу взрыва.
Граната активно использовалась во время ВОВ и во многих военных конфликтах и за это морально не изжила и состоит на вооружение многих стран мира.

Технические характеристики гранаты Ф-1″Лимонка»
Скорость взрыва 700-730 м/с
Разлет осколков 200 метров
Радиус сплошного поражения 10 метров
Взрыватель дистанционный 3,2-4,5 секунд
Масса взрывчатки 60-90 грамм, как правило тротил
Вес 0,6 кг
Размеры 55х86 мм

Ручная оборонительная противопехотная граната («лимонка Ф-1») является популярным оружием, которым воевали советские солдаты во время Великой Отечественной войны. Она использовалась для разгрома и ликвидации воинов врага в боях обороны. Из-за большого радиуса осколочного разброса во время взрыва бросать ее неопасно только из бронетехники, танка или укрытия.

Немного истории

В Первую мировую войну русские солдаты использовали в боевых действиях гранаты, поставляемые в Россию союзниками с Запада. Это были осколочные F-1, изобретенные в 1915 году французами, и гранаты «Лемона» английского производства. Отсюда берет свое начало обозначение Ф-1 и название «лимонка». Хотя некоторые утверждают, что это наименование связано с похожестью гранаты по форме на фрукт лимон.

Когда появились гранаты «лимонки»? Взяв за основу французскую модель, инженер Ковешников создал новый запал. «Лимонка» была принята на вооружение в ноябре 1928 года со взрывателем, имеющим дистанционное управление, которое изобрел Ковешников в 1927 г. Достичь заданной цели граната может только в результате броска рукой воина. А то что она имеет дистанционное действие, обозначает, что взрыв будет через 3,2-4,2 секунды после броска, вне зависимости от любых обстоятельств. Ее модернизация была проведена в 1939 году инженером В. И. Храмеевым. Он убрал с корпуса нижнее окно и простой чугун заменил на сталистый. А в 1941 году запал Ковешникова сменили на стандартный унифицированный УЗРГ, изобретенный Е. М. Вицени, которым было проще пользоваться и изготавливать.

После Второй мировой войны запал был еще раз модернизирован, в результате чего увеличилась надежность срабатывания, и его стали обозначать УЗРГМ. А солдаты гранату прозвали «фенюшей».

Технические характеристики

Граната обладает такими тактико-техническими данными:

  • вес гранаты «лимонки» — 600 г;
  • масса взрывного вещества — 60 г;
  • величина дальности броска — 50-60 м;
  • радиус действия (осколками) — 30-40 м;
  • длина ударной волны — 0,5 м;
  • неопасная дистанция — 200 м;
  • время, через которое возникнет взрыв, — 2,7-4,2 сек;
  • количество осколков, способных поразить цель, — до 300 шт.

Устройство гранаты получилось очень удачным, поэтому ее используют армии многих стран. Изменения несколько раз претерпевал только запал, чтобы улучшить надежность, продолжительность хранения и эксплуатации.

Строение гранаты

Граната «лимонка», как и большая часть противопехотных, содержит три основных части:

  1. Корпус. Он имеет овальную форму с ребристой поверхностью, выполненной из толстого литого чугуна. При разрыве реберный слой разлетается на определенной массы и размера осколки, которые имеют начальную скорость 730 м/сек. Общая масса 600 г.
  2. Вещество для взрыва. Используется тротил массой, равной 60 г. Иногда применяют тринитрофенол. В этом случае увеличивается способность поражения, но уменьшается срок хранения на складах, при истекшем сроке может произойти взрыв. Взрывчатое вещество отделяется от металлического корпуса бумагой, лаком или парафином.
  3. Запал. Его марка УЗРГМ имеет универсальное строение и подходит к другим видам гранат. Отверстие запала во время хранения оружия прикрывается пробкой из пластмассы.

Расшифровка терминов названия

Рассмотрим подробно, какие термины включает понятие «ручная осколочная противопехотная оборонительная граната «лимонка»»:

  • ручная — доставляется к месту назначения в результате броска рукой;
  • осколочная — цель достигается в результате разрыва корпуса гранаты на осколки;
  • противопехотная — используется для разгрома вражеских сил;
  • оборонительная — осколки разлетаются на ширину, превышающую дальность броска, поэтому ее можно использовать для всякого укрытия.

Как пользоваться ручной гранатой «лимонка»

Для практического использования разгибают усики на предохранительной чеке. Далее гранату берут в правую руку и придавливают к корпусу рычаг. Перед тем как метнуть, указательный палец левой руки продевают в кольцо чеки и вытаскивают ее. После этого «лимонка» может находиться в руке до тех пор, пока не будет отпущен рычаг. Выбрав цель, его отпускают, ударник запала разбивает капсюль, и примерно через четыре секунды возникает взрыв.

Хранение

Гранаты «лимонка» содержат по двадцать штук в деревянных ящиках, вес которых составляет 20 кг. Запалы в двух непроницаемых банках из металла, по десять штук каждая, размещаются в этом же ящике и укомплектовываются консервным ножом для того, чтобы открыть емкости с запалом. Гранаты «лимонки» снабжаются запалами прямо перед их применением. После окончания боя запал изымается из устройства и содержится раздельно. Цель упаковки запалов в непроницаемую тару — обеспечить максимальную сохранность на протяжении всего периода годности и предотвратить коррозию и окисление составляющих взрывающейся смеси.

Часто граната «лимонка», радиус поражения которой осколками достаточно велик, используется при установке растяжек. Она может находиться длительное время при неблагополучных условиях, пока ловушка не сработает, и обладает высоким поражающим фактором.

Окраска гранаты

Цвет боевой гранаты — зеленый, имеет оттенки от хаки до темно-зеленого. Учебная «фенюша», в отличие от боевой, имеет черный цвет и две белые полосы, одна из которых расположена вертикально, а другая — горизонтально.

В нижней части имитационной гранаты «лимонки» находится отверстие. Кольцо чеки запала и часть прижимного рычага снизу алого цвета. А сам запал не окрашен.

Ф-1 в годы Великой Отечественной войны

В эти годы производство гранаты Ф-1 значительно увеличилось. Ее выпускали не только на специализированных военных заводах, но и для этого были задействованы даже бывшие предприятия по выпуску консервов. Ее феноменальность заключается в том, что корпус был обычной консервной банкой с измененными размерами. Вместо консервов в нее клали толстую стальную ленту с насечками и заряд. А веществом для взрыва мог выступать порох, который применялся для ружей охотников, но на боевые качества это практически не влияло.

По статистическим данным, в боях под Сталинградом было использовано примерно два с половиной миллиона «лимонок», а под Курском их число превысило 4 000 000 штук, вовремя же битвы за Берлин — около 3 000 000. Солдаты использовали «фенюшу» как при обороне, так и в наступательных операциях благодаря ее боевым качествам и небольшому весу. Сколько весит граната «лимонка»? Оказывается, всего чуть больше полукилограмма, поэтому ее брали в бой пехотинцы, танкисты и воины артиллерийских войск. Даже летчики прихватывали с собой «эфки» на случай вынужденной посадки самолета на вражеской территории. Оружием победы называли гранату Ф-1 наряду с самолетами Ил-2, танками Т-34 и реактивными установками «Катюша».

«Лимонка» в афганской войне

Граната Ф-1 внесла свой вклад и в военные действия в Афганистане. В горах во время ближнего боя она была самой результативной. Среди камней, служащих прикрытием, ее применяли при прямом бое с противником. На открытой местности использовать гранату опасно в связи с большим разлетом осколков, а когда душманы находятся на откосе горы, применять лимонки значительно удобнее, чем артиллерию или минометы. Ведение боя в горах базировалось по правилу «кто выше, тот сильнее». Даже при действиях одного подразделения внизу, сверху ему помогали располагавшиеся на хребте. В некоторых случаях, ввиду дальности полета, чеку запала привязывали к корпусу гранаты, чтобы она не взорвалась в воздухе, не долетев до места назначения.

Достаточно часто использовали гранату «лимонку» (фото выше) на горных тропах для установки растяжек. Взрыв был такой силы, что с поверхности земли исчезала вся трава в радиусе 5-6 метров, и, конечно, выжить упавшим не было никакого шанса. «Лимонку» в Афганистане военные называли «неразлучницей». Ее всегда оставляли на всякий случай (плен или окружение). Поднять на воздух, используя Ф-1, можно себя, чтобы не оказаться в плену, и всех, кто находится рядом. При выводе войск из Афганистана иногда, не доходя границы, разрешали взрывать «фенюши» в овраге, а кольцо от взрывателя брать на память.

Как сделать гранату «лимонку» классическим способом

Для изготовления потребуются следующие материалы:

  • любой горох;
  • петарда, купленная в магазине;
  • канцелярский клей;
  • разная бумага формата А4;
  • клей «Момент»;
  • катушечные нитки;
  • хозяйственные спички;
  • бутылка из пластика;
  • пустой коробок от спичек;
  • любая краска.

Для изготовления воспламенителя надо:

  1. Из пластиковой бутылки вырезать полоску длиной 70 мм и шириной 8 мм. С одного конца сделать отверстие и закрепить на него кольцо для ключей. Это будет чека.
  2. На противоположную сторону от кольца приклеить от спичечного коробка терку для зажигания.
  3. Взять петарду и изолентой примотать спичку так, чтобы около места зажигания была спичечная головка.
  4. Изготовленную чеку прикрепить резинкой к петарде.
  5. Для изготовления корпуса потребуется цилиндр из картона (можно взять из туалетной бумаги). Один край закрыть кружочком, вырезав его из картона. В крышке прорезать отверстие для чеки.
  6. Прикрепить к форме скотчем дно.
  7. Запал вставить в корпус и засыпать горохом.

Нижнюю часть гранаты закрыть картоном и обкрутить все скотчем. Граната готова.

  1. В США, когда заканчивалась Вторая мировая война, была сконструирована новая модель гранаты Т13. Ее форма, размер и вес соответствовали бейсбольному мячу. Все американские дети играют в бейсбол, поэтому считали, что метать гранату сможет каждый солдат без тренировки. Во время Нормандской операции ее опробовали, но об эффективности использования данных нет.
  2. Созвучие слов «гранат» и «граната» не совсем случайно. Еще в XVI веке в армии французов появилось метательное оружие, названное, как и фрукт. Это произошло из-за похожести формы и разрыва гранаты с видом фрукта в разрезанном виде.
  3. Советская граната Ф-1 является усовершенствованной французской копией и носит название «лимонка». А похожая американская, имеющая ребристую форму, была названа «ананас».
  4. Некоторые считают, что рифленая поверхность гранат улучшает образование осколков при взрыве. На самом деле формирование осколков происходит случайно, а форма гранаты никакого отношения к этому не имеет. Просто ребристую гранату удобно держать в руке.

Использование «лимонки» в киноиндустрии

Популярность Ф-1 умножило и кино. Во многих фильмах, где идут бои или бандитские разборки, режиссеры вставляют кадры с использованием «лимонок», но часто не думают о жизненности демонстрируемого в фильме. Некоторые погрешности стали реалиями. Часто в кадре можно увидеть, что «лимонки» переносят на груди или на поясе. На самом деле гранату носили в карманах или сумке, чтобы не зацепиться за предметы и случайно не подорваться. В кадре чеку могут вырывать зубами. В жизни этого сделать невозможно, так как для этого необходимо применить значительное старание.

Как лучше метать гранату

Взрыв гранаты Ф-1 происходит такой силы, что на близком расстоянии не поможет и бронежилет. Осколки повредят лицо, ноги и руки. А при попадании его в шею наступает смерть. Мелкие осколки наносят повреждения до 100 м и 250 до м — крупные. В закрытых помещениях появляется еще и ударная волна, вызывающая контузию.

Существует несколько способов метания гранаты:

  • Не замахиваясь, бросают точно в цель и далеко. Бросающая рука находится над головой. Она должна быть хорошо разработана. Такой прием применяется в закрытых пространствах, при схватках на улицах.
  • Бросок от пояса или гранатной сумки снизу вперед. Применяется в зданиях, когда необходимо бросить несколько гранат сразу.
  • Метать из-за угла или любого укрытия, имеющего вертикальное положение. Бросают от пояса и снизу.
  • В положении лежа метают от пояса по щели, находящейся в горизонтальном положении.
  • Из положения «с колена». Применяют прием, когда надо метнуть далеко.

Бросив гранату, следует спрятаться за укрытие. Не надо проявлять любопытство и смотреть, как она сработала. После взрыва досчитать до 22, за это время осколки улягутся, и можно делать рывок, уходя в сторону.

Заключение

По масштабам изготовления российская граната «лимонка» обогнала не только прославленный автомат Калашникова, но и общую численность ручных гранат для обороны во всем мире.

Ее производство насчитывает несколько миллиардов экземпляров. За столетнее существование она взорвала почти полпланеты. Ф-1 до сих пор самая лучшая граната в своем виде и находится на вооружении в армиях целого ряда стран. Ее технические данные, стойкость и результативность позволяют надеяться, что прославленная «лимонка» долго еще будет в боевом строю.

История не донесла до нас фамилию конструктора гранаты Ф-1. Разработанная еще до Первой мировой войны, она до сих пор оказалась самой дешевой в производстве и самой страшной в боевом применении. В России, Германии и Польше ее называли «лимонкой», во Франции и в Англии — «ананасовкой», в Балканских странах — «черепахой».

Граната была разработана на основе французской осколочной гранаты F-1 модели 1915 г. (не путать с современной моделью F1 с пластиковым корпусом и полуготовыми осколками) и английской гранаты системы Лемона (с терочным запалом), поставлявшихся в Россию в годы первой мировой войны. Отсюда — обозначение Ф-1 и прозвище «лимонка». На вооружение РККА граната была принята с дистанционным взрывателем («запалом») Ковешникова. Воспламенение капсюля дистанционного состава — механизмом ударникового действия. В 1939 г. была модернизирована Ф.И. Храмеевым. В 1941 г. вместо запала Ковешникова принят более простой в изготовлении и обращении запал УЗРГ системы Е.М. Вицени. В войсках граната кроме «лимонки» была прозвана также «фенюшей».

С появлением винтовочных наствольных и подствольных гранатометов искусство боя ручными гранатами стало забываться. А зря. Действие по цели малоосколочных подствольных гранат не идет ни в какое сравнение с работой ручной осколочной гранаты Ф-1, известной и военным, и гражданскому населению под кодовым названием «лимонка». С незначительными конструкционными изменениями эта граната производится в разных странах мира уже 80 лет. «Лимонка» является наиболее могущественной из всех ручных гранат по убойному действию осколков и самой удобной в обращении. Ребра на ее корпусе — черепахе — существуют совсем не для разделения на осколки, как принято думать, а для «ухватываемости» в ладони, для удобства удержания и возможности привязки к чему-либо при постановке на растяжку в качестве мины. Корпус гранаты Ф-1 отлит из так называемого «сухого» чугуна, который при взрыве бризантного (дробящего) заряда раскалывается на осколки размером от горошины до спичечной головки, неправильной рваной формы с рваными острыми краями. Всего таких осколков образуется до четырехсот (!). Форма корпуса гранаты выбрана именно такой не только для удобства удержания. До сих пор никто не может объяснить почему, но при взрыве «лимонки» на поверхности земли разлет осколков происходит преимущественно в стороны и очень мало — вверх. При этом трава «выкашивается» полностью в радиусе 3 м от места взрыва, сплошное поражение ростовой цели обеспечивается в радиусе 5 м, на дистанции 10 м ростовая цель поражается 5-7 осколками, в 15 м — двумя-тремя.

Поэтому на близких дистанциях от взрыва не спасет бронежилет — осколками посечет руки, ноги, лицо.

Даже маленький осколок, попавший в шею, равносилен смертельному приговору. Проникающее убойное действие мелкие осколки сохраняют до 100 м, крупные — до 250 м. В замкнутых помещениях помимо массы рикошетирующих беспорядочных осколков ударная волна этой сильной гранаты сама по себе вызывает контузию и выводит из строя. Бронежилет при этом тоже бесполезен.

В пехоте по всем этим причинам граната Ф-1 используется как оборонительная. В спецназе — как мощное средство подавления, когда малыми силами необходимо достигнуть реальных результатов в конкретных жестоких обстоятельствах. Исход в специальных операциях при ведении боевых действий в нестандартных ситуациях сплошь и рядом зависит от применения практических боевых приемов, не обозначенных уставами и кабинетными регламентами. Беспощадная сила «лимонки» обеспечивает поворот событий в пользу инициативных и изобретательных, но только при ее умелом применении.

Во время Второй Мировой войны сотрудники СМЕРШа («смерть шпионам» — военная контрразведка СССР во время войны) при осуществлении оперативных огневых контактов, стреляя в перемещении одной рукой из пистолета, держали в другой, приподнятой на уровне головы руке гранату как противовес для плавного хода. Гранату из такого положения метали без замаха, мгновенно, при необходимости резко увеличивая этим свою огневую мощь. Но метали не просто так. На близких дистанциях оперативного боя «в упор», при внезапном столкновении с группой противника, граната забрасывалась за спины неприятеля. Это укрывало бросавшего от своих же осколков. Противник при этом оказывался «зажат» между стрелковым огнем «в упор» и разрывом гранаты сзади.

В боевой практике ближнего боя этот несложный прием трудно переоценить. Он особенно ценен в уличных боях, когда при внезапном близком появлении противника замахиваться гранатой уже некогда или же невозможно в тесноте помещения.

Без замаха гранату можно бросить довольно далеко и точно, не отрывая взгляда от цели или интуитивно в темноте. Но для этого нужно разработать суставы и мышцы бросающей руки — хоть правой, хоть левой. При такой разработке следует: зажав кистью руки учебную гранату полного веса (заполненную песком), качать ею, имитируя замах и бросок, все время, увеличивая амплитуду замаха и постепенно отдаляя назад стартовый барьер броска. От стартового барьера граната посылается вперед резкими усилиями не только руки, но и мышц плеча, груди и живота, но не бросайте гранату! Качать вперед и назад до упора, постепенно отодвигая границу этого упора! Такой прием бросания используется при необходимости забросить гранату в узкую бойницу, находящуюся выше человеческого роста.

Гранату можно бросить довольно далеко и точно от пояса или сразу от гранатной сумки с замахом или без замаха снизу вперед. Этот способ очень быстр и ценен тем, что противник часто вообще не успевает понять, что граната «пошла» к нему. Противник привык видеть бросок с замахом сверху. Тренировка и разработка связок и мышц производится аналогично броску без замаха сверху с постепенным отдалением стартового барьера. При броске снизу без замаха точно так же, как и при «верхнем» броске, включаются резкие, взрывные усилия мышц плеча, груди и живота. Способ непривычен, но при определенных тренировках дальность и точность броска быстро прогрессируют. К тому же, по обстоятельствам, гранату иногда проще «подкатить» к противнику (например, через низко расположенные щели) именно таким способом. Бросок снизу практичен при оперативном бое в зданиях, когда нет необходимости посылать гранату далеко, но, случается, требуется бросить несколько гранат быстро одну за другой.

При метании гранаты из-за вертикального укрытия (из-за угла), что при боевых действиях в различного рода лабиринтах происходит сплошь и рядом, желательно не высовываться из-за угла и, не подставляясь под встречный огонь. Цель при этом определяется интуитивно или по слуху. Такой способ метания позволяет бросить гранату быстро, далеко и точно тем, кто тренировался бросать гранату снизу, от пояса, без замаха, как правой, так и левой рукой, ибо здесь задействованы те же группы мышц, разработка которых производится аналогично вышеизложенному.

При необходимости метать гранату лежа по горизонтальной щели-бойнице ее бросают от пояса, по возможности выставив впереди себя камень, вещмешок и т. д., что найдется под рукой, в качестве временного укрытия для защиты от своих же осколков.

Если есть необходимость метнуть гранату дальше, это делают из положения «с колена». Для этого из положения лежа резко отталкиваются от земли руками, подав туловище и таз назад так, чтобы ноги согнулись в коленях. Ускоряя движение, подняться на левое колено, сделав упор на правую ногу. Это позволит сделать широкий замах назад для броска. Вслед за броском резко упасть и «вжаться» в землю. Для освоения этого приема все вышеописанные движения отрабатываются многократно «вхолостую», не выпуская учебную гранату из руки, делая широкий замах, все больше и больше увеличивая амплитуду размаха, постепенно, как и в ранее описанных приемах метания, «отодвигая» назад стартовый барьер броска. При метании с колена резко, взрывным образом включаются все те же мышцы бросающей руки, плеча и особенно корпуса. По мере натренированности надо добиваться слитности, одновременности и быстроты движений. Все делается почти мгновенно.

Если вы бросаете гранату таким способом из-за какого-то укрытия (бугорка, кучи щебня и т. д.), колени не должны двигаться с места. Если при замахе подтянуть одну ногу вперед, как это делают новички, движение замедлится, метающий непроизвольно продвинется вперед и после броска может упасть не за укрытие, а на укрытие грудью. Нужно научиться, резко приподнимаясь с земли, бросив гранату, резко упасть, раньше, чем противник сумеет среагировать и выстрелить. Вышеописанным способом во все времена пользовались разведчики и бойцы штурмовых групп, когда было невозможно подползти к противнику вплотную незаметно.

Аналогичным способом пользуются и для того, чтобы забросить гранату в горизонтальную щель, амбразуру, находящуюся над поверхностью земли на уровне пояса. Но гранату при этом бросают, делая замах сбоку по горизонту.

Это самая сложная в исполнении цель для гранатометания. Тренировки плечевого сустава и «бросающих» мышц плеча и корпуса производятся так же, как и в случаях, описанных ранее.

После броска гранаты надо отступить за укрытие и прижаться к нему. Не надо любопытствовать, как сработает ваша граната — она сработает без вашего участия. Не попадайте под ее осколки. Учтите направление их возможных рикошетов. После взрыва гранаты отсчитайте в уме «двадцать два, двадцать два» — это будут две секунды, за которые осколки уйдут или улягутся, и делайте, что вам необходимо по обстановке — рывок в нужную сторону, стрельба из автомата по темным углам и т. д. В конкретной штурмовой обстановке применяются не только гранаты Ф-1. Противотанковые гранаты — времен прошедшей войны и особенно современные кумулятивные — обладают чудовищной разрушительной силой и незаменимы при штурме многоэтажных зданий, дотов, бункеров и т. д. Но они мгновенно срабатывают при встрече с любым препятствием, и при их броске нужно убедиться, что успеваешь спрятаться за укрытием и закрыть уши прежде, чем граната достигнет цели. На тренировках это устанавливается по звуку упавшей учебной гранаты. По вышеуказанной причине необходимо вырабатывать привычку следить, чтобы ни в коем случае при замахе не задеть гранатой за что-либо, чтобы по пути ее полета не было кустов, веток, проводов и т. д.

В качестве гранат особой силы штурмовыми и диверсионными группами СМЕРШа использовались мины от 82-миллиметрового советского миномета. Они были вчетверо тяжелее гранаты Ф-1, и поэтому их метание требовало большой физической силы и дополнительных тренировок. Но эффект их применения был ужасен и превосходил все ожидания.

Освоив вышеописанные приемы метания гранат из различных положений: лежа, с колена, без замаха и т. д., следует настойчиво тренироваться не только в точности попадания по цели, но и в достижении предельной быстроты бросков, чтобы в боевой обстановке не попасть под прицельный огонь или шальную пулю. С этой целью, упражняясь в гранатометании, следует отсчитать в уме 2 секунды (про себя — «двадцать два, двадцать два») от начала выполнения приема, стараясь выпустить гранату и упасть за укрытие раньше, чем истечет это время. Инструктор, натаскивающий новичков, по истечении этих двух секунд стреляет холостым патроном, имитируя выстрел противника.

Если обстановка позволяет, гранаты можно метать с сильным замахом из-за головы и даже с разбегом — это значительно увеличивает дальность броска. При этом бросок гранаты осуществляется тем самым естественным движением, которым каждому из нас приходилось бросать камень. Тренируясь, учитесь делать широкий свободный замах и вкладывать в бросок силу мышц не только руки, но и всего тела. При бросании стоя отставьте правую ногу назад и сделайте упор на нее — это увеличит дальность броска. Наибольшая дальность достигается, если граната выпущена под углом 45-50°. Для этого старайтесь бросить гранату больше вверх, чем вперед. Гранату можно и нужно научиться бросать на большие дистанции. Регулярно тренируясь, можно уверенно «доставать» «лимонкой» дистанции 50 м и далее. Рекорд дальности гранаты Ф-1, установленный в 1951 году, составил 87 м.

Сильную осколочную Ф-1 нужно метать тактически грамотно. При невозможности «достать» противника прямым броском, граната бросается «на рикошет» так, чтобы она отскочила от чего-либо и упала поближе к противнику, находящемуся за укрытием. Очень сложная в метании цель — траншея с бруствером. Для ее поражения граната бросается только навесным образом, чтобы она или упала в траншею, или скатилась в нее по брустверу. Бросать гранату при этом нужно не столько вперед, сколько вверх, и силу броска рассчитывать таким образом, чтобы граната была на излете и падала почти вертикально сверху вниз. Так же следует бросать гранаты и по живой силе противника, расположенной открыто. Упав на землю отвесно, гранаты меньше откатываются в стороны.

В горах, где бы ни находился противник относительно вас — выше или ниже, граната метается таким образом, чтобы она упала выше противника и скатилась к нему в окоп или вызвала камнепад, «накроющий» противника. На открытом каменистом участке, если позволяют обстоятельства, лучше метать гранату вверх по склону не прямо перед собой, а под углом так, чтобы самому быть в стороне от обратного скатывания гранаты и направления возможной осыпи камней. В таком случае необходимо учитывать безопасность товарищей, находящихся сбоку.

Метание гранат в лесу требует большей точности, чем на открытой местности. Специфика леса определяет броски гранат на дистанции боя «в упор». При работе с укрывающимся за деревом противником граната бросается так, чтобы она разорвалась у него за спиной. Чтобы «достать» окопавшегося или залегшего за деревом противника, граната забрасывается вверх, в крону дерева, где задерживается его ветками и, падая отвесно вниз на противника, разрывается в воздухе или рядом с ним (это гадкое изобретение немецких егерей, отработанное в борьбе с партизанами). На заболоченных участках граната забрасывается на островок, кочку или мелкое место. Толща воды значительно уменьшает поражающее действие осколков.

При метании гранаты по вертикальным высоким целям (окнам) надо брать повыше, в верхний край цели, так как граната теряет скорость и постепенно отклоняется вниз.

По бегущим целям гранаты бросают с упреждением, впереди цели, сообразно со скоростью ее движения с таким расчетом, чтобы они падали перед противником, и он набегал на них в момент взрыва. Следует учесть, что за время горения запала (4 секунды) противник, бегущий со скоростью в среднем 3-3,5 м/с, пробежит 12-15 м.

Поэтому, готовясь к отражению атаки, лучше заранее наметить рубеж, по достижении противником которого следует производить гранатометание. Этот рубеж должен находиться на 15-20 м дальше той линии, до которой можно добросить гранату, с учетом ее выката после падения. Гранаты, рвущиеся перед наступающей цепью, заставят оставшихся в живых приостановиться и залечь.

Аналогично действуют, когда противник бежит в сторону от вас (при задержании). Точно так же следует поступить и с отступающим противником.

Метать гранаты в темноте бойцу спецназа приходится едва ли не чаще, чем днем.

Ночь не бывает темной — она чередуется вспышками выстрелов, артиллерийскими разрывами, осветительными ракетами. Обнаружив при такой вспышке цель, рекомендуется сразу же закрепить ее направление и дальность до нее, привязав к какому-либо ориентиру, например, яркой звезде, выделяющемуся на фоне высокому дереву или зданию. Бросок соответственно определенному до цели расстоянию обеспечивается ориентационно-пространственными усилиями, знакомыми по броску на такую же дистанцию днем. Бросайте по мышечной «темной» памяти. Это единственный способ бросить гранату на заданную дистанцию, и лучше вы никак не сделаете.

Доверяйте знакомым и отработанным ощущениям — именно они вас никогда не подведут. Наработка таких ощущений и мышечно-пространственной памяти происходит весьма простым методом.

При метании гранат по памяти наше воображение должно как бы осветить участок местности, лежащий впереди, и позволить все время мысленно видеть расположение целей и других предметов. В светлое время тренирующийся смотрит на цель, затем закрывает глаза и метает гранату. Как только граната «пошла», глаза открываются, и визуально прослеживается результат, чтобы учесть ошибки и скоординировать процесс. Знание результатов формирует навык. При этом наглядно сопоставляются пространственно-координационные и силовые ощущения от броска с его результатами. Поправки «вправо-влево-ближе-дальше» делаются изменением соответствующих усилий и положения гранатометчика относительно цели. Запоминаются «темной» мышечной памятью и общей координационной памятью все усилия и общее координационное состояние организма в момент удачного броска.

При последующих бросках эти усилия и координация воспроизводятся мышцами и пространственной памятью при «освещении» воображением участка местности с мишенью. Метод дает поразительные результаты. При настойчивых тренировках успех достигается быстро, и метание гранат в темноте по результатам не отличается от тех, которые удалось достичь днем.

Затем по такому же принципу отрабатывается гранатометание по плохо различимым целям. Сначала оно выполняется в сгущающихся сумерках, затем при свете костра, потом в кромешной темноте, ориентируясь только на тренированное ночное зрение и звериное чутье на цель. Только таким образом тренирующийся приучается отыскивать едва заметную цель и правильно определять дистанцию до нее в условиях плохой видимости (в дыму и в тумане). При этом инструктор перед метанием по необходимости учебного процесса подсвечивает цель лучом фонаря на 1-2 секунды, не более. После наработки твердых мышечно-силовых пространственно-координационных навыков можно приступить к метанию гранат по целям, месторасположение которых определяется в темноте по звуку.

Для определения направления звука тренирующиеся становятся полукругом и закрывают глаза, инструктор неслышно передвигается перед строем и, остановившись в том или ином месте, подает звуковой сигнал — стучит затвором, щелкает прицельной планкой и т.д. От курсантов требуется, не открывая глаз, показать рукой на место источника звука. Затем инструктор разрешает открыть глаза и проверить. Далее упражнение усложняется — запоминающие с закрытыми глазами делают несколько поворотов, а звук доносится сбоку или сзади от них. Требуется определить направление звука и расстояние до него.

Гранатометание производится по звучащей цели с закрытыми глазами согласно вышеприведенной методике «мысленного освещения» цели и приложения мышечно-координационных усилий. Когда граната «пошла», разрешается открыть глаза и скоординировать процесс.

Затем изменяется расстояние до целей. Начинается гранатометание ночью. Внутри вертикальных звучащих целей (окон) подвешиваются жестяные листы, издающие характерные звуки при попадании. Справа и слева от мишени подвешиваются листы картона или фанеры, издающие при попадании совсем другие звуки (разные справа и слева от цели), на которые ориентируется гранатометчик, внося при промахе поправку по слуху. Различные рубежи до цели те же, что и днем, чтобы курсанты могли ориентироваться на знакомые мышечно-координационные ощущения броска.

Процесс усложняется еще больше. Мишень — деревянную раму с листом жести тянут на веревке. Бечевкой приводится в действие «звякающий» механизм, установленный на раме. Несмотря на кажущуюся сложность метания гранаты по движущейся цели в темноте на слух, результаты растут быстрее, чем можно предполагать. Но дело даже не в этом. В результате тренировок по вышеописанной методике ночью результаты метания днем возрастают на 40-50%. Это можно объяснить тем, что в темноте мобилизуются координационные внутренние резервы, повышается координационное чутье, появляется так называемое «внутреннее прицеливание», которое просто не дает бросающему пустить гранату на ветер.

По мере тренировок нагрузки и варианты гранатометания увеличиваются. Надо научиться бросать гранату далеко, быстро и точно при любых нагрузках и после любых нагрузок в любых сложных условиях. Попробуйте быстро пробежать 50-70 м и метнуть гранату по знакомой отработанной цели. Каково? Усилие, затраченное при перебежке, неминуемо скажется на дальности и меткости броска. Однако, какие бы напряженные действия вы ни выполняли перед метанием (в реальной боевой обстановке они обязательно будут), как бы вы ни устали и ни торопились, гранатой по цели попасть все-таки надо! Боевая обстановка равнодушна к оправданиям. Попал или не попал. Да или нет. «Положил» кого-то или «положили» тебя. Научитесь «ловить» цель и определять дистанцию до нее на бегу, в то время, когда делаете замах. Постепенно увеличивайте дистанцию и быстроту бега, чередуйте бег с бросками, рукопашными столкновениями и со стрельбой, переползаниями, переноской товарища и т. д. Все это придется делать в боевой обстановке. Упражняясь в метании гранат по окнам и щелям, научитесь делать стремительный бросок на 100-150 м, преодолевая препятствия, которые могут встретиться в городе — ограды, заборы, завалы битого кирпича, узкие лазы, влезая на стены и спрыгивая с них. Упражняясь в метании гранат, приучите себя к неожиданностям — противник всегда появляется внезапно и там, где его не ждут.

Метая гранату с места и в движении, чтобы усложнить упражнение, становитесь спиной к цели, затем, резко повернувшись, бросайте гранату. Передвигаясь по пересеченной местности или в населенном пункте, ставьте себе мысленную установку: сработать гранатой по цели, обнаруженной боковым зрением в траншее, в яме, в развалинах, за всем, что может служить укрытием.

Упражнения в метании гранат пройдут успешнее, если сначала выполнять броски на точность, а под конец тренировки — на предельную дальность. Нагрузки нужно увеличивать постепенно, не допуская растяжения мышц и связок от чрезмерных нагрузок. Перед тренировкой мышцам надо дать разминку, растереть, размять и разогреть их. Под конец тренировки инструктор дает курсантам предельную нагрузку через «не могу»: «Можешь! Вперед!».

Это общий принцип динамических тренировок. Постепенно время гранатометания увеличивается до 3-4 часов за тренировку, из всех возможных положений, во всех предполагаемых ситуациях.

Практикуясь в метании гранат по всем целям и во всех условиях» на разных дистанциях и т. д., после каждого удачного броска постарайтесь запомнить мышечно-ориентационно-пространственной памятью усилия мышц, корпуса, опорной ноги и бросающей руки. Сами по себе они очень яркие и в «темную» мышечно-ориентационную память укладываются очень хорошо. Постарайтесь «привязаться» к этим ощущениям при последующих бросках. Этим вы программируете себя на возможные ситуации — создаете боевую доминанту.

В обстановке ближнего оперативного боя, меняющейся каждое мгновение, некогда «включать мозги» — надо отбиваться на рефлексах. Нужный рефлекс выдает запрограммированная на конкретную ситуацию внутренняя установка-доминанта. В ходе боя на поражение приходится рассчитывать на боевое обеспечение, принесенное с собой, и на то, что вы снимаете с убитого противника. Выполнить требование — ни одной гранаты мимо цели — не так уж трудно, а при настойчивой тренировке вы будете удивляться, как это вообще можно промахнуться гранатой. Сам по себе процесс гранатометания — увлекательный спорт, биомеханически максимально приближенный к естественным инстинктивным движениям человека.

Есть еще один аспект. Известно, что бойцы-рукопашники стреляют плохо и плохо обучаются точной стрельбе (иногда бывают приятные исключения из этого правила). Но благодаря физической и координационной натренированности рукопашники в очень короткие сроки обучаются виртуозному владению гранатой, бросая ее очень далеко, быстро и поистине с дьявольской точностью. Более того, спецбойцы старого времени, зная о своей стрелковой «ахиллесовой пяте», стремились компенсировать этот недостаток повышенным мастерством гранатометания. И правильно делали с тактической точки зрения.

Оперативный бой на уничтожение в любом месте: в городе, в лесу, в любой пересеченной местности — происходит преимущественно на короткой дистанции. Короткая дистанция в этом случае — это дистанция броска гранаты. Как показывает практика, на таких дистанциях выигрывает не тот, кто больше и кто лучше стреляет. Выигрывает тот, у кого больше гранат, кто применит их первым, и кто может бросать их быстро, точно и далеко. Ручные гранаты — это карманная артиллерия. Граната Ф-1 с ее лавиной осколков создает вокруг себя более плотную зону поражения, чем автоматическая очередь. Наступающую цепь не всегда удается остановить даже плотным автоматическим огнем, а групповым применением «лимонок» — всегда. «Лимонка» жестока и беспощадна. Даже если не убьет осколком, то контузит, оглушит, забьет глаза песком, собьет с ног, выбьет из рук оружие, короче — расшвыряет наступающие порядки.

При прорыве разведгруппы из кольца гранаты, брошенные одновременно каждым бойцом в своем секторе и брошенные затем повторно через 10-15 шагов, пробивают брешь в любой цепи окружающих; 12-15 гранат Ф-1, брошенные вышеназванным образом по фронту 50 м затем на 10-15 м в глубину, оставляют после себя мертвое пятно, которое прорывающиеся расширяют автоматическим огнем. В разные времена многие — и наши, и не наши — прорывались именно таким образом. Поэтому гранат Ф-1 старались брать по весу столько, сколько брали патронов. Ручная граната — оружие ближнего боя. Незаменимое оружие, которое имеет неоспоримое преимущество на коротких дистанциях. Нормальный противник автоматического оружия боится намного меньше, чем «железной черепахи» — от пули можно увернуться, а от гранаты — нет. Граната оружие гибкое. Она применяется, когда надо достать противника, засевшего за укрытием. Гранату можно закатить в любую щель, бросить настильно и отвесно в любых направлениях. Вид упавшей рядом шипящей гранаты без кольца бывалого человека повергает в ужас — он знает, что за этим последует, и старается броситься от нее в сторону за хоть какое-нибудь укрытие. А если укрытия нет, отваживается «отфутболить» ее в сторону или даже назад, отправителю (бывает и такое) — все равно другого выхода нет. Поэтому знающий спецназовец, выдернув колечко и отсчитав после хлопка запала одну секунду (в уме — «двадцать два») — более испытывать судьбу нельзя, запал УЗРГМ горит не всегда положенные 4 секунды, — бросит или подкатит гранату так, чтобы она остановилась метрах в двух-трех от противника и он до нее не дотянулся. Все это надо отработать на учебных занятиях.

С гранатой будьте всегда на «вы».
Из поединка человека и гранаты победителем всегда выходит граната.
«Старая черепаха» Ф-1 — оружие слишком могущественное, чтобы позволить предать ее забвению.

А. Потапов

  • Статьи » Гранаты
  • Mercenary 19387 0

определение гранаты f1 (Франция) и синонимов гранаты f1 (Франция) (английский)

Из Википедии ударный взрыватель.

Percussion, потом сроки на гранату Место происхождения ФРАНЦИЯ История обслуживания 9 в обслуживании 1915-1940 [1] Используется Франция, Соединенные Штаты Америки, Финляндия Wars Я и мировая война II История производства разработана 1915 Производится 1915- Технические характеристики G 570 г [2] длина (без предохранителя) наполнение Cheddite (модель WWI) Вес наполнения 60 г Детонация
механизм Время трения Fu SE

Граната F1 — ручная граната, использовавшаяся Францией во время Первой и Второй мировых войн.

Обзор

Граната Ф1 с ударным взрывателем.

F1 была одной из французских гранат, разработанных во время Первой мировой войны. Первоначально F1 была разработана для использования системы воспламенения на основе зажигалки. Вскоре после этого у него был капсюльный предохранитель, но такие конструкции, как предохранители M1916 и M1917 Billant, превратили F1 в гранату с таймером, которая была последней системой воспламенения гранаты. Ко времени Второй мировой войны в F1 использовался предохранитель M1935, который является предохранителем с временной задержкой, но внутренне сильно отличается от предохранителя M1916 Billant.

F1 использовалась до Второй мировой войны, где она служила основной осколочной гранатой Франции. После войны был снят с вооружения.

Использование

Помимо Франции, несколько других стран использовали F1.

Соединенные Штаты Америки

Граната F1 с предохранителем M1916 Billant была излюбленной гранатой американских войск во время Первой мировой войны. F1 вдохновила неудачную американскую гранату Mk 1, которая, в свою очередь, породила гранату Mk 2.

Гражданская война в России

Во время Гражданской войны в России F1 был передан силам Белого движения Францией.После гражданской войны французская конструкция гранаты F1 была изменена на российскую конструкцию гранаты F1. [3]

Ссылки

Внешние ссылки

Passion & Compassion 1914-1918 : военная и техническая документация Первой мировой войны

фитиль не сгорает полностью, всегда можно отправить гранату экспедитору! Таким образом, идея ударной гранаты довольно старая, но ее конструкция столкнулась с массой сложных задач, которые в 1914 году еще далеко не до конца решались ни в одной из воюющих армий.

В начале войны французская армия использовала кустарные ударные «фейерверки», а также гранаты Аасен (от имени того датского изобретателя, который продавал такие же гранаты немцам…), но ни один из этих оружие дало полное удовлетворение. Но в мае 1915 года французские солдаты, наконец, получили новенькую гранату P1 (percutante n1) , ударную гранату, разработанную и изготовленную во Франции г-ном Билланом (который также изобрел одноименные автоматические рычажные воспламенители гранат).

Это новое оружие почти сразу же было прозвано боевиками «Грушевой гранатой» или «Ложковой гранатой» по вполне понятным причинам, понятным только при взгляде на фотографии. Граната представляла собой чугунный корпус с внутренними осколочными канавками, закрытый в основании свинцовой заглушкой, а сверху — воспламенительным механизмом. Этот механизм состоял из детонатора, приводившегося в действие стартером, который поражался движущимся ударным штифтом, когда граната приземлялась вертикально на его основание. Это ударное движение было возможно только тогда, когда ложкообразный рычаг был поднят.Защитную проволоку, охватывающую рычаг ложки и корпус гранаты в состоянии покоя, нужно было разрезать перед запуском гранаты, чтобы был возможен поворот рычага.

Нежелательное взведение гранаты за счет разрыва этой проволоки и движения рычага алюминиевой или стальной ложки привело к многочисленным несчастным случаям. Кроме того, абсолютная необходимость в ударной системе, чтобы граната приземлялась вертикально на ее основание, не только обусловила грушевидную форму оружия, но и должна была помочь полоска ткани, обернутая под ложкой и действующая как хвост в полете.Несмотря на эти две меры предосторожности, результаты были довольно неопределенными…

Опасная, ненадежная система воспламенения, часто неудовлетворительное осколочное действие (см. рисунки), эта граната, как бы широко она ни производилась и использовалась, была далека от успеха!

Вес 550 гр. в том числе 30 гр. Взрывчатка типа «П».

McLaren Racing — История двигателя F1

Как появились нынешние правила для двигателей Формулы-1? Через почти 70 лет итераций, изобретений и, эээ, разрушающих испытаний.

Мы подробно описали интенсивную гонку вооружений, которая определяла каждую эпоху Формулы-1.

1950-1953:  Формула 1 начинается: годы суперзарядки

В начале чемпионата мира Формулы-1 у команд был выбор между двигателем с наддувом объемом до 1,5 л или безнаддувным объемом до чудовищных по современным меркам 4,5 л. Talbot использовал рядный шестицилиндровый двигатель (L6) объемом 4,5 л, но другие команды производителей пошли по пути с наддувом.Заимствуя аэрокосмические технологии, более легкие двигатели с наддувом обладали ранним преимуществом в мощности, но сочетание небольшого двигателя и огромного нагнетателя создавало очень жадный пакет, потребляя, возможно, в пять раз больше топлива, чем автомобили без наддува. Когда появились более мощные, безнаддувные двигатели , разработанные специально для Ф1, агрегаты с наддувом вышли из моды. Двигатели с наддувом представляли собой эклектичную смесь: Alfa использовала L8, Maserati — L4, а Ferrari — V12 .В крайних случаях были JAP V-twin и BRM V16.

1952-53:  Брак по расчету: F1 идет F2

Нехватка команд производителей в 1952 году привела к тому, что чемпионат мира проводился по правилам Формулы-2, что означало 2,0-литровые безнаддувные двигатели. Двигатели L4 и L6 доминируют в этой области, хотя первый V8 появляется на Гран-при Швейцарии 1952 года. Позже в этом сезоне появляется первый оппозитный четырехцилиндровый двигатель .

1954-1960:  Последнее ура переднемоторной формулы

регистраций F1 вернулись на 1954 год, но с объемом двигателя, уменьшенным до 2.5л. Команды также могли иметь двигатель с наддувом объемом 750 куб. См, но никто не воспользовался этим вариантом. Двигатели L4 и L6, перенесенные из предыдущего режима, изначально составляли основную часть ассортимента, но разработка была масштабной. Этому способствовало появление Mercedes и двигателя M196 L8. Mercedes использовал механическую систему прямого впрыска (ранее использовавшуюся в Mercedes Messerschmitt Me 109), которая давала ему значительно большую мощность, чем у конкурентов с карбюратором. M196 также имел десмодромные клапаны — систему, которая заменяет возвратную пружину дополнительным кулачком для управления закрытием клапана и обеспечения большего контроля над циклом сгорания.

Еще одна инновация того времени появилась благодаря Lancia, чей автомобиль D50 (позже унаследованный Ferrari) отличался новой идеей двигателя , работающего под нагрузкой : его двигатель DS60 V8 был несущим компонентом шасси, а не просто помещался в Рамка.

1957:  Рассвет среднемоторной формулы

В 1957 году Cooper T43 стал первым автомобилем F1, в котором двигатель был установлен позади водителя. Это не было новой идеей — Auto Union построила автомобили для Гран-при со средним расположением двигателя в 1930-х годах — но это соответствовало направлению, в котором Ф1 двигалась в конце 1950-х.

Установка двигателя за водителем позволила создать более сбалансированный автомобиль, менее подверженный чрезмерной недостаточной поворачиваемости, характерной для автомобилей с передним расположением двигателя. Довоенные эффекты Auto Union создали автомобили, склонные к избыточной поворачиваемости и сложные в управлении, но два десятилетия развития подвески, особенно введение двойных поперечных рычагов, сделали эту проблему менее серьезной.

Фундаментальное изменение ландшафта Формулы-1 Купером, однако, стало результатом более практичного инженерного решения.В их послевоенных автомобилях Формулы-3 использовались мотоциклетные двигатели объемом 500 куб. См, которые лучше подходили для цепного привода, чем для карданного вала. Поэтому установка двигателя позади водителя была необходимостью, и это дизайнерское решение было перенесено в Формулу 2 T43 Купера, а затем и в Ф1, где использовался 2,0-литровый двигатель Coventry Climax FPF.

Перекрестное опыление

Современное мышление ставит Формулу-1 на вершину автоспорта как с точки зрения технологий, так и с точки зрения привлекательности. Так было не всегда, поэтому в первые десятилетия существования этого вида спорта было обычным делом видеть, как гонщики прыгают между сериями каждую неделю. Разрыв между F1 и тем, что сейчас называют «младшими сериями», был не столь заметен, и, таким образом, произошло большее взаимное обогащение технологий. Среднемоторный T43 Купера, который начал свою жизнь как шасси Формулы 2, является одним из примеров, другой пример — двигатель Ferrari V6 Dino. Первый V6 F1 также начал свою жизнь в Формуле 2.

Компания Ferrari разработала оригинальный двигатель Dino специально для новых правил Формулы 2 объемом 1,5 л, вступивших в силу в 1957 году, и в конечном итоге остановилась на конструкции V6 с углом развала цилиндров 65° и двойным верхним распределительным валом ( DOHC ).Увеличенная версия, разработанная для 2,5-литрового автомобиля F1 Ferrari 246, появилась в 1958 году и позволила Майку Хоторну стать чемпионом мира среди водителей.

Независимые производители двигателей

Конец 1950-х годов считается моментом, когда независимые гоночные команды начали вытеснять ранее доминирующих производителей автомобилей. То же самое происходило и с двигателями. Постепенно Alfa Romeo, Mercedes, Maserati и др. были вытеснены BRM, Coventry Climax, а затем Cosworth и Repco.Тонкое различие перехода от автомобильных инженеров, разрабатывающих гоночные двигатели, к специалистам по гонкам, выполняющим работу, гарантировало, что Формула-1 продолжала экспериментировать в 1960-х годах, даже когда правила стали более устоявшимися.

1961-1965:  Ограничение максимальной скорости

Используя идею, которая несколько раз вернется в Формулу-1 в будущем, правила 1961 года ограничили Формулу-1 двигателем объемом 1,5 л, чтобы снизить скорость, которая быстро росла. За четыре года 1.Работала формула 5 л, разработка шла быстро, и к концу 1965 года двигатели объемом 1,5 л производили больше мощности, чем агрегаты объемом 2,5 л, которые они заменили.

Разнообразие было заметным. В 1961 году в Кубке конструкторов Ferrari заняла первое место со своим V6 , второе — Lotus-Climax с L4, а третье — Porsche с F4. Прогресс Ferrari представляет собой хороший пример инноваций, присутствующих в стремлении к большей мощности, с радикально новыми концепциями, которые тестируются каждые несколько месяцев. Они начали новый режим с 65-градусного Dino V6, частично заменив его в 1961 году на 120-градусный Dino, который добавил около 10 л.с. с дополнительными преимуществами более плавной подачи и более низким центром тяжести.Переход на 24-клапанную производную обсуждался, но от него отказались в 1962 году, а 12-клапанный двигатель получил впрыск топлива в 1963 году вместо карбюраторов.

Кульминация тем временем пошла в другом направлении. Его двигатель L4 FPF был почти повсеместным в 1961 году, но ближе к концу сезона Cooper представила Climax FWMV V8 с коленчатым валом с поперечной плоскостью . Он начал побеждать в 1962 году, но уступил место новому инжекторному V8 собственного производства BRM . В то время как двигатель Climax раскручивался до 7500 об/мин, BRM доходил до 11 000 об/мин. 1962 год ознаменовался и единственной победой Порше как конструктора. Перейдя с оппозитного четырехцилиндрового двигателя на оппозитный восьмицилиндровый двигатель с воздушным охлаждением , Porsche 804 в руках Дэна Герни выиграл Гран-при Франции в Руан-ле-Эссар. Однако V8 был предпочтительным выбором. За два года рядные двигатели устарели.

К 1964 году Ferrari присоединилась к клубу V8 с двигателем 90° 158, в котором она и Джон Сертиз выиграли чемпионаты, но в то же время Ferrari экспериментировала с двигателем Flat-12 .Honda, новичок в F1, также экспериментировала с 12-цилиндровым двигателем, в их случае это был 60-градусный V12. Битва за более высокие обороты стала важным фактором распространения инновационных идей в области двигателей. Идея, стоящая за переходом от L4 к V8 и исследованием большего количества цилиндров, заключалась в том, что разделение рабочего объема между большим количеством цилиндров приводит к меньшим и более легким движущимся частям и, следовательно, к более высоким скоростям вращения. Конечно, это требовало большей сложности, но инженерия в автоспорте становилась очень уверенной дисциплиной.Ричи Гинтер на Honda RA272 одержал победу в завершающем сезон Гран-при Мексики 1965 года. Первая победа в Ф1 для 12-цилиндрового двигателя.

1966–1986:  Трехлитровая формула

Между 1961 и 1965 годами поставщикам двигателей для Формулы-1 удалось увеличить мощность двигателя для формулы 1,5 л примерно на 25 процентов, завершив цикл двигателями мощностью около 220 л.с. Дальнейшее развитие было остановлено, когда в 1966 году был введен новый свод правил, и Формула-1 вернулась к трехлитровым двигателям.

Нигде прямо не говорится, что у Формулы-1 должны быть самые быстрые машины для шоссейных гонок в мире, но это широко распространено – особенно в Ф1 – так оно и есть. Проблема в середине 1960-х заключалась в том, что автомобили GT группы 3 (не ограниченные небольшим двигателем) были более мощными и становились быстрее. Чтобы бороться с этим, F1 перешла на 3,0 л – с мгновенным доступом к 300 л.с.

Первый год новой формулы был смешанным для двигателей с участниками, использующими эклектичный ряд силовых установок от ветеранов L4 вплоть до технически продвинутого BRM, амбициозного, но, к сожалению, тяжеловесного и ненадежного h26 , упрощенное описание которого имеет два БРМ 1.5-литровые V8 сплющены и сложены. По эксцентричности он соперничает с Lotus 56B 1971 года, оснащенным газовой турбиной Pratt & Whitney .

Большой успех эпохи пришел в 1967 году, когда Cosworth выпустила модель DFV (двойной четырехклапанный). Некоторое время компания скрывалась за пределами F1, но 3,0-литровый двигатель V8 DFV с углом развала цилиндров 90° — это двигатель, который действительно оставил свой след. DFV обеспечил 12 чемпионов среди водителей и 10 чемпионатов среди конструкторов, выиграв 155 Гран-при.

Хотя DFV изначально был представлен вместе с Lotus, ценность DFV для F1 появилась, когда движок стал доступен другим командам. Это освободило производителей шасси: Cosworth DFV, обычно соединенный с коробкой передач Hewland, был доступным готовым пакетом, благодаря которому любой компетентный производитель шасси мог мгновенно стать конкурентоспособным без необходимости заручаться покровительством производителя. Многие из самых известных команд F1, в прошлом и настоящем, пробились в спорт с Cosworth DFV.

В 1969 году DFV взял верх над Matra, Lotus, Brabham и McLaren — четырьмя командами, выигравшими гонки в этом году.В последующие годы будут добавлены новые победы на шасси Tyrrell, March, Wolf, Hesketh, Shadow, Ligier и Williams.

Ключом к успеху компактного DFV была конструкция, оптимизированная для высоких оборотов двигателя. У него было четыре клапана на цилиндр и профиль цилиндра с двускатной крышей, оба из которых предназначались для повышения эффективности сгорания на более высоких скоростях. Он также отличался конструкцией цилиндра с квадратным сечением (диаметр отверстия больше, чем длина хода поршня) для размещения дополнительных клапанов, но также для уменьшения потерь на трение (поскольку поршень не перемещается до сих пор) и меньшего напряжения кривошипа (из-за более низкой скорости поршня). относительно частоты вращения двигателя).

На протяжении всего срока службы DFV увеличение мощности было функцией увеличения оборотов двигателя. Оригинальный двигатель мощностью 400 л.с. работал со скоростью 9000 об/мин; к 1983 году (когда производство DFV было постепенно прекращено в пользу производных семейства DFV) он производил более 500 л. с. при 11 200 об/мин. У DFV были проблемы с надежностью, но его почти повсеместное распространение среди команд «гаражистов» обеспечивало постоянное представительство на подиуме.

Гегемония DFV была настолько велика, что вместо того, чтобы пытаться воспроизвести конструкцию, конкуренты Cosworth стремились обойти ее с флангов, используя альтернативную философию двигателей.Ferrari отказалась от своего V12 в пользу Flat-12 (технически это 180-градусный V12, а не двигатель типа «оппозитный»), который имел преимущества, заключавшиеся в том, что центр тяжести был очень низким и обеспечивался чистый поток воздуха вокруг заднего крыла. . Alfa Romeo также привезла Flat-12 для команды Brabham. В то время как Matra и BRM все еще производили V12, к середине 70-х острием сетки стала прямая борьба между частниками с их DFV и поддерживаемыми итальянскими заводами F12 — но это должно было измениться…

1977-1988:  Стремительный взлет турбо

Правила, введенные в 1966 году, допускали до 3-х атмосферных двигателей.0 л или двигатель с наддувом до 1,5 л. Вторую часть регламента полностью игнорировали до 1977 года, когда Renault представила RS01 с 1,5-литровым двигателем Renault-Gordini EF1 V6 с турбонаддувом.

Турбо Renault был тяжелым (скорее железным, чем алюминиевым), прожорливым и хронически ненадежным. Он получил прозвище «желтый чайник» из-за своей способности взрываться. Хотя RS01 не имел успеха как гоночный автомобиль, он был эффективен как мобильная лаборатория, проверяющая концепцию турбонаддува Renault и прокладывающая путь для дальнейшего развития. Его преемник, RS10, привел Renault к первой победе с турбонаддувом в Формуле-1 на Гран-при Франции 1979 года.

Renault продолжает дорабатывать EF1. Электронное зажигание было добавлено в 1982 году, а впрыск воды — в 1983 году — последний был методом охлаждения «горячих точек» в камере сгорания для предотвращения преждевременной детонации. Он был списан в конце 1983 года, выиграв 15 Гран-при. В 1977 году он производил около 500 л.с.; к 1983 году эта цифра составляла около 700 л.с.

Начало эры турбо совпало с тем, что производители шасси сосредоточили свои исследования и разработки на изучении и использовании эффекта земли.Успех двигателей F12 (Ferrari выиграл три Кубка конструкторов в середине 70-х) был фактически сведен на нет, когда низкие, широкие F12 оказались несовместимыми с туннелями Вентури с эффектом земли. Alfa Romeo вернулась к V12, но Ferrari стала второй командой, присоединившейся к турбореволюции, выпустив в 1981 году 120-градусный V6.

Инновация Renault

изменила спорт: к 1983 году доминирующей силой стали турбины. К 1986 году безнаддувные двигатели полностью исчезли из F1.

На тот момент способность инженеров увеличить мощность турбодвигателя превышала их способность сдерживать его.Это привело к феномену «квалифицированных двигателей». Квалификационные двигатели, получившие прозвище «гранаты», были рассчитаны на то, чтобы проработать всего несколько кругов, прежде чем истечет срок службы. Базовый пакет, который выдавал 800 л.с. в гоночной комплектации, мог быть усилен для увеличения давления наддува и выдавал 1200 л.с. для квалификации. Двигатель BMW M12/13/1 L4 с турбонаддувом имел репутацию двигателя мощностью 1400 л.

Хотя турбонаддув не был изобретен для Формулы-1, спорт продвинул эту технологию вперед.В положительной колонке турбированные двигатели производят огромную мощность, но ценой большой ненадежности, плохой управляемости и ужасной экономии топлива. Заголовки 1980-х годов были посвящены двигателям с турбонаддувом, вырабатывающим все больше и больше мощности, но на заднем плане производители двигателей также были заняты устранением внутренних недостатков технологии, усовершенствованием технологии сгорания и металлургии до такой степени, что Формула-1 перешла от 500 л. с. к 800 л.с. несколько коротких лет. В 1989 году в Формуле-1 отказались от турбонаддува, но наследием той эпохи стало то, что в 1990-х годах надежные, управляемые и достаточно экономичные двигатели с турбонаддувом вошли в мейнстрим автомобилей.

1987–1994: 3,5 л

По образцу, установленному в 1950-х и 1960-х годах, переход к новому набору правил привел к большому разнообразию конструкции двигателей. Категория 3,5-литровых безнаддувных двигателей была введена в 1987 году, но официально началась в 1989 году. Каждый производитель двигателей выбрал V-образную конфигурацию, но разнообразие внутри этого было велико. В 1989 году побеждали двигатели V8, V10, и V12, а 600-сильный Honda 72° V10 RA109E стал лучшим из всех, благодаря чему McLaren MP4/5 и Ален Прост завоевали титулы.V10 был новой конфигурацией для F1, компромиссом между более высокой выходной мощностью V12 и меньшим расходом топлива V8.

Инновации продолжались, поскольку производители двигателей устанавливали целевые показатели мощности в лошадиных силах, чтобы они соответствовали показателям эры турбо — по крайней мере, для гоночных двигателей. Интерес F1 к металлургии, интенсивно развившийся в эпоху турбо, продолжился, когда Honda представила клапанов из титанового сплава . Тем временем Renault представила свою систему пневматического клапана (обеспечивающую более точное управление и меньший вес в верхней части двигателя, чем традиционные возвратные пружины).В 1990 году Honda V10 достигла 650 л. В 1991 году он представил 60-градусный V12. Это обеспечило большой скачок в выходной мощности, достигнув более 750 л.с., и стало единственным V12, когда-либо выигравшим Кубок конструкторов.

Renault упорно работал со своим 67-градусным двигателем V10 и продолжал наращивать обороты двигателя и мощность, достигнув почти 800 л.с.Формула 5л закончилась в 1994 году.

1995-2013:  Сокращение, ограничение, замораживание

Объем двигателя был ограничен до 3,0 л в 1995 году в рамках ряда мер по контролю скорости, достигаемой в F1. Современная тенденция использования регулирования для замедления скорости действительно начинается здесь. Более легкие двигатели могли работать на более высоких скоростях, и поэтому производители продолжали улучшать выходную мощность за счет увеличения оборотов, все чаще используя экзотические сплавы для снижения веса. Побочным эффектом более легких двигателей было то, что команды начали использовать значительное количество балласта, чтобы добиться минимального веса.

Этот период относительной стабильности в регулировании двигателя также привел к конвергенции. К 1998 году каждая команда использовала двигатель V10 — впервые в истории спорта была достигнута такая степень однородности. Несколько лет спустя 3,0-литровый двигатель V10 будет кодифицирован в правилах как единственный разрешенный двигатель.

Мощность и скорость двигателя продолжали расти: двигатели V10 производили >900 л.с. при частоте вращения двигателя выше 19 000 об/мин в начале 21 st Century с использованием CAD/CAM, улучшенного анализа циклов сгорания и передовой химии топлива.Пик двигателей пришелся на 2004 год, поэтому многие текущие достижения Формулы-1 относятся к этому году. В конце эры V10 также были введены некоторые интересные ограничения. В 2004 году двигатель должен был работать весь уик-энд. В 2005 году это требование было расширено до двух выходных. Это начало смещать фокус разработки на долговечность .

В 2006 году 3,0-литровый V10 был заменен на 2,4-литровый V8. Экзотические материалы были запрещены в целях сдерживания расходов. Выходная мощность упала до 700-750 л.с. в 2006 году, но серия CA Cosworth стала первым массовым гоночным двигателем с частотой вращения 20 000 об / мин.

Сокращение затрат начало оказывать большое влияние на повестку дня в следующие несколько лет, когда в конце 2006 года было введено замораживание разработки и возросли требования к долговечности. Основная несовместимость этих двух целей была устранена с помощью первых пределов оборотов F1 : 19 000 об / мин в 2007 году и 18 00 об / мин в 2009 году.

КЕРС

В то время как мощность двигателя V8 колебалась около отметки в 750 л. с., в 2009 году автомобили F1 получили – короткими рывками – дополнительные 80 л.с. за счет введения KERS .Система рекуперации кинетической энергии была формой мягкой гибридизации, введенной с целью сделать F1 более пригодным для использования на дорогах . Он восстанавливал энергию при торможении, сохранял ее в аккумуляторе и позволял восстанавливать ее в трансмиссии по инициативе водителя.

Первоначальные спецификации были осторожными: мотор-генератор мощностью 60 кВт и максимальная мощность 400 мДж, затрачиваемая на круг, давали автомобилям прирост 80 л.с. примерно за 6,6 с. KERS добавил к весу автомобиля около 30 кг, что ограничило его полезность для команд, неспособных сделать минимальный вес.Тем не менее машины с KERS начали побеждать в гонках с середины сезона. McLaren MP4/24, оснащенный двигателем Mercedes FO108W, стал первым гибридом, выигравшим в Формуле-1, а Льюис Хэмилтон получил награду на Гран-при Венгрии 2009 года.

Гибрид

Стремясь развивать гибридные технологии, в 2014 году были введены революционные спецификации. Самая всеобъемлющая модернизация в истории Формулы-1 проводилась со сложной спецификацией, но с простой целью: новая спецификация будет потреблять на треть меньше топлива, чем двигатель V8 без соответствующее падение производительности.

Производители разработали спецификацию для 1,6-литрового двигателя V6 с непосредственным впрыском топлива и одним турбонагнетателем. Он оснащен двумя системами рекуперации энергии: модернизированной преемницей KERS для рекуперации энергии от торможения и контуром турбокомпаундирования, рекуперирующим отработанное тепло от выхлопных газов. Комбинированная система рекуперации энергии (ERS) может добавить 120 кВт на рукоятку и выдать 4 МДж на круг — по сути, в два раза больше мощности и в пять раз дольше, чем KERS. Силовой агрегат (сегодня это чуть больше, чем «двигатель») либо восстанавливает, либо использует энергию на протяжении большей части круга, привязанный к режиму работы двигателя, а не управляемый водителем.

Ограничения на силовую установку накладываются максимальной загрузкой гоночного топлива в 100 кг с максимальным расходом 100 кг/час — более поздний фактический предел давления наддува (при сжигании только такого количества топлива нет необходимости увеличивать наддув в сферы, достигнутые в 1980-х годах.)

Хотя цель новых правил заключалась в том, чтобы привести Формулу-1 в соответствие с текущим автомобильным спросом на экономичные, уменьшенные турбодвигатели, спецификация была написана для продвижения инноваций и стимулирования творчества, благодаря чему Формула-1 на десятилетие опережает современные технологии в автомобильной дорожной карте. .Например, многие технологии в e-turbo существовали только в теории и на испытательном стенде до того, как F1 запустила их в ход.

Опасения, что новые силовые агрегаты превратят Формулу-1 в экономичную, оказались беспочвенными. Начиная с начальной мощности около 750 л.с., гибриды добились быстрого прогресса. Теперь они могут быть самыми мощными (основными гоночными) двигателями в истории F1, превосходящими 930 л. strong фокусируется на снижении потерь на трение и в мощной электрической системе.

В то время как Формула-1 может похвастаться 65-летней историей инноваций в области двигателей, последние разработки, пожалуй, самые важные. Легко увидеть технологическую пропасть между доминирующими 1,5-литровыми двигателями с наддувом начала 1950-х годов и их современными наследниками 2016 года, но пропасть между 2013 и 2016 годами столь же широка. За 125 лет разработки бензиновых автомобилей тепловой КПД вырос примерно с 17% до 25%, а двигатель F1 V8 2013 года показал впечатляющие 29%. Задача новых гибридов F1 заключалась в том, чтобы достичь 40-процентного показателя.Они значительно преуспели, достигнув более 45% сегодня и 50% на следующем этапе.

Дальнейшее развитие технологий является предметом оживленных дискуссий, но есть все основания полагать, что это будет что-то впечатляющее.

Присоединяйтесь к команде

McLaren Plus — это наша бесплатная программа лояльности для фанатов, которая делает болельщиков McLaren ближе к команде с помощью самых инклюзивных, полезных и открытых для всех фан-программ в F1 и киберспорте.

Зарегистрируйтесь сейчас, или текущие участники могут изменить свои данные в форме ниже, если это необходимо.

Венгерская ручная граната 42/48 M.

Кристоф Надь

Введение

Разработанная и произведенная в Венгрии ручная граната 42 M. и более поздний вариант 42/48 M. стали основным оружием своего класса для венгерских вооруженных сил с позднего этапа Второй мировой войны до начала 1990-х годов. Надежная, простая в изготовлении конструкция и универсальность применения по множеству целей сделали ручную гранату очень популярной в войсках.Хотя он никогда не имел такого уровня распространения, как советские F1 и РГД-5 или китайский Type 67, 42/48 M. все еще иногда встречается в зонах конфликтов сегодня.

Королевская венгерская армия вступила во Вторую мировую войну, вооруженная множеством ручных гранат отечественной разработки и производства. Несмотря на надежность и эффективность в бою, во всех этих конструкциях использовались ударные взрыватели. В конце 1941 года отчеты из войск, действовавших в Советском Союзе, поступали обратно в министерство вооружений Венгрии с запросами на гранаты, оснащенные взрывателем замедленного действия, который не детонировал бы при случайном броске в ветки в густых лесах и обеспечивал бы надежное функционирование. при посадке на мягкий снег или грунт.Ударный взрыватель также ограничивал эффективность тогдашних гранат при броске через окна или люки боевых машин, поскольку для срабатывания взрывателя требовалось значительное воздействие.

Отдел закупок отреагировал быстро и поручил разработчику существующей ручной гранаты 36 M Золтану Вечеи разработать новое оружие с часовым взрывателем. Капитан Векси уже работал над несколькими новыми идеями и представил свою уникальную конструкцию ручной гранаты в середине 1942 года. Кратковременные испытания дали очень положительные отзывы, и вскоре после этого было заказано производство.Как и в случае с другим оружием, разработанным в то время, венгерская промышленность изо всех сил пыталась подготовиться к производству нового устройства. Контракт на производство, получивший обозначение 42 M. kézigránát (ручная граната), был заключен с такими компаниями, как Elzett Vasárugyár Rt. (акционерная компания Elzett Metal Manufacturing), предприятие, уже активно участвовавшее в военных действиях в качестве поставщика для Messerschmitt. Поставки начались в 1943 г., но только в начале 1944 г. в войска на фронт поступило большое количество.

Модель 42 M. мгновенно завоевала популярность среди венгерских солдат, а временной предохранитель предоставил солдатам больше возможностей для применения. Интересно, что он никогда не предназначался для замены других прежних конструкций, а скорее дополнял их, позволяя оператору выбрать правильный инструмент для задачи. Производство продолжалось до конца 1944 года, пока все производственные площадки не были захвачены советскими войсками.

Послевоенное производство

После Второй мировой войны недавно сформированным венгерским вооруженным силам не хватало основ для оснащения боевой части. В то время как другие страны, такие как Восточная Германия, широко использовали оружие, произведенное в Германии во время войны, Венгрия очень неохотно использовала это оружие и заменила его, как только это было практически возможно, на поставки советского производства. Венгрия приступила к лицензионному производству советского оружия в значительных объемах с 1948 года. Одной из немногих оставшихся конструкций отечественного производства, которая была снова запущена в производство, была ручная граната 42 М., переименованная в 42/48 М. Этот необычный ход был предпринят венгерским правительством, поскольку Советский Союз не желал предоставлять лицензия на любой дизайн ручной гранаты.

Производство 42/48 M. было отнесено к Fémtömegcikk Művek , чей логотип FTM можно найти на верхней части боевой части гранаты вместе с двумя последними цифрами года изготовления (см. РИСУНОК 1.1). В течение первого года производства значительное количество деталей времен Второй мировой войны было использовано для сборки новых гранат в сочетании с новыми компонентами. Годовой выпуск в 1951 году составил 3 572 000 штук, а к 1952 году было произведено 12 185 000 ручных гранат.В следующем году объемы производства резко упали, и производство было свернуто, прежде чем прекратиться в середине 1960-х годов. Единственным значительным обновлением, которое испытал 42/48 М., стало введение в 1958 году осколочной гильзы СВ-54, которая значительно улучшила характеристики ручной гранаты в оборонительной роли за счет добавления частично предварительно осколочных осколков в круговом расположении.


Рисунок 1.1  Маркировка на головной части ручной гранаты M. HE 42/48.Обратите внимание на логотип «FTM» для Fémtömegcikk Művek и цифру «52», указывающую на производство в 1952 году  (фото предоставлено Кристофом Надь/ARES).

Ручная граната 42/48 М. часто использовалась в боевых действиях во время Венгерской революции и борьбы за свободу осенью 1956 года. Сохранившиеся отчеты участников боев на венгерской стороне утверждают, что граната успешно использовалась в обеих ролях (штурмовая и оборона) и часто использовался для отрыва гусениц от бронетехники с целью их обездвиживания.

Огромного запаса, произведенного в начале 1950-х годов, хватило венгерским вооруженным силам на десятилетия. В 1990 году необходимость в новой ручной гранате стала очевидной. Венгерские вооруженные силы последовательно заменили свои гранаты 42/48 M. новыми ручными гранатами 93 M. NF и 96 M. NF , которые остаются на вооружении и сегодня.

Техническое описание

Ручная граната 42/48 М. относится к типу «ручная граната» и состоит из осколочно-фугасной боевой части в металлическом корпусе, деревянной рукоятки, пиротехнического взрывателя замедленного действия и английской чеки, закрепленной текстильной лентой и транспортировочная пломба (см. рис. 1.2). Металлическое ударное кольцо бойка прикреплено к крышке у основания рукоятки. Механические части гранаты расположены в деревянной рукоятке и в отдельном взрывателе. Металлическая «голова» гранаты не содержит рабочих элементов.


Рисунок  1,2   Разобранная ручная граната калибра 42/48 M. HE (фото: Кристоф Надь/ARES).

В отличие от большинства конструкций ручных гранат, деревянная рукоятка не закреплена на месте, а установлена ​​на трубчатом внутреннем узле и удерживается под давлением на головке гранаты двумя пружинами в основании внутреннего узла.Английская чека блокирует движение деревянной рукоятки и бойка, а также закрывает капсюль. Как только английская булавка удалена, ручка может свободно двигаться против давления пружины. Боек также выдвигается из углубления в опорной плите и перемещается в центральное положение. Он фиксируется ровной поверхностью на той же пластине.

Пиротехнический взрыватель замедленного действия состоит из двух алюминиевых трубок, соединенных горловиной для обеспечения герметичности и заполненных топливом.Они обшиты деревянной оболочкой. Взрыватель будет гореть от 3,5 до 4,5 секунд, пока не загорится детонатор, который сам доведет до взрыва 120 граммов тротилового наполнителя в головной части гранаты.

42/48 М. упакован в коробку с 30 гранатами и 30 отдельными взрывателями, по десять последних упакованы в каждую из трех водонепроницаемых коробок. Перед боевым применением головка свинчивается с рукоятки, а взрыватель вставляется в рукоять оружия, при этом капсюль ориентируется к основанию рукоятки.Чрезвычайно важно, чтобы предохранительный штифт был правильно установлен до того, как взрыватель будет помещен в рукоятку. Взрыватель будет выступать из рукоятки, когда он полностью установлен, и он войдет в полость боеголовки при повторной сборке оружия. Боевые гранаты поставляются с уплотнением на английской булавке для обеспечения правильной посадки. Во избежание неисправностей головка должна быть плотно прикручена к рукоятке. В противном случае ударник не сможет дотянуться до капсюля.

Чтобы воспламенить взрыватель, пломба на предохранительном узле срывается, и оператор хватается за текстильную ленту и вытаскивает английскую чеку из рукоятки.После того, как английская булавка была удалена, рукоятку можно либо потянуть назад и отпустить, либо гранату повернуть назад, используя инерцию тяжелой головки, чтобы сжать двойные пружины в деревянной рукоятке. Полный ход рукояти назад относительно пружин не более 20 мм. Как только граната будет брошена и деревянная рукоятка окажется в крайнем заднем положении, две пружины толкнут ее вперед, и ударник войдет в тонкий алюминий трубчатой ​​вставки, удерживающей взрыватель, ударив по ударному капсюлю (см.3). Если нет возможности бросить гранату, предохранительный штифт должен быть вставлен обратно в гранату, при этом текстильная лента должна быть обернута вокруг рукоятки. Сломанную пломбу следует как можно скорее заменить куском проволоки.


Рисунок 1,3   Разрезная ручная граната 42/48 M. HE (фото: Кристоф Надь/ARES).

Граната в выпущенном состоянии (для наступательной роли) весит 344 грамма и имеет убойный радиус около 10 метров.В оборонительной роли ту же гранату можно оснастить осколочной гильзой СВ-54, увеличив ее массу до 744 граммов и значительно увеличив радиус поражения (см. рис. 1.4, внизу).

К одной рукоятке гранаты также можно прикрепить несколько боеголовок. Резьбовая часть в верхней части каждой головки гранаты соответствует резьбовой части под металлической оболочкой в ​​нижней части каждой головки, что позволяет им «укладываться» линейно (см. рис. 1.4, вверху). В отличие от конструкций, в которых несколько боеголовок расположены концентрически вокруг центральной гранаты (например, немецкие конструкции во время Первой и Второй мировых войн), такое расположение позволяет использовать линейный заряд, который оптимален для расчистки колючей проволоки или других легких укреплений.Во время Венгерской революции такое устройство оказалось очень эффективным для обездвиживания гусеничных машин.


Рисунок  1.4   A   Ручная граната 42/48 M. HE с двумя боевыми частями в сборе (вверху) и граната 42/48 M. с осколочной гильзой СВ-54 (внизу) осколочная гильза (фото внизу) кредит: Кристоф Надь/АРЕС).

Такое расположение тоже не нужно бросать. Подпружиненная система воспламенения 42/48 M. означает, что кольцо на торцевой крышке гранаты можно использовать для дистанционного запуска боеприпаса.Перед удалением английской булавки к металлическому кольцу прикрепляют проволоку или веревку. Как только английская булавка удалена, пользователь может активировать гранату из удаленного положения, потянув за веревку или прикрепив гранату к растяжке, чтобы сделать устройство, управляемое жертвой.

Варианты

Стандартные осколочно-фугасные гранаты 42 М и 42/48 М отмечены тремя горизонтальными красными полосами вокруг головной части гранаты. Единственные видимые различия будут заключаться в разных маркировках, выбитых на головках гранат.Из типов обучения, обсуждаемых ниже, только модели с синей полосой имеют клеймо в соответствии с типами HE, поскольку в них использовались головки и рукоятки, взятые с тех же производственных линий, что и боевые гранаты.

Можно найти ряд обучающих моделей. Относительно сложная учебная версия была выпущена в 1942 году, чтобы познакомить пользователя с разнообразием вариантов развертывания и нюансами систем вооружения. Это дублирует действие и вес боевой гранаты, но с инертным взрывателем, ударным капсюлем и начинкой.Эти учебные гранаты были отмечены тремя горизонтальными синими полосами (см. рис. 1.5, слева)

Этот относительно дорогой тренировочный инструмент был дополнен гораздо более простым тренажером инертных гранат, который по форме и весу имитировал ручную гранату 42/48 M., но был сделан из прочного материала и не содержал механических частей. Эти дешевые приспособления предназначались для тренировки метания и отмечены тремя горизонтальными желтыми полосами (см. рис. 1.5, в центре слева).


Рисунок  1.5   Учебная ручная граната, имитация метания (синие полосы), тренировочная ручная граната для метания (желтые полосы), импровизированная ручная граната для тренировки метания (чеканка из листового металла) и ручная граната для тренировки метания резины 1970-х годов (черная) (фото предоставлено : Кристоф Надь/АРЕС).

Удивительно, но эти дешевые тренировочные модели, похоже, были в относительном дефиците, и за эти годы появилось множество кустарных версий, изготовленных мастерскими венгерской армии, чтобы удовлетворить потребность.Эти грубые инструменты иногда имели гранатометные наконечники, заполненные песком, или металлические кожухи, сделанные из листового металла и отбитые молотком (см. рис. 1.5, в центре справа). Чтобы исправить эту нехватку, в конце 1970-х годов появилась официальная версия из черной резины с металлическим сердечником, которая широко использовалась для тренировок по метанию (см. рис. 1.5 справа).

Заключение

Боевая ручная граната калибра 42/48 M. редко встречается за пределами Венгрии, и лишь несколько экземпляров недавно были замечены в Сирии и Йемене.Доступно очень мало литературы об уникальных функциях и истории оружия, и почти ни одна из них не на английском языке. В результате гранаты 42 М. и 42/48 М. остаются малоизученными за пределами Венгрии. Ручная граната 42/48 M. была снята с вооружения венгерских вооруженных сил к середине 1990-х годов, при этом большая часть запасов была уничтожена. Значительное количество было обезврежено и продано как предметы коллекционирования.

Конструкция гранаты по современным меркам устарела.Она излишне сложна для гранаты с часовым взрывателем, а стержневые гранаты редко используются в современном бою из-за плохого соотношения наполнения взрывчатым веществом к общему объему. В то время как осколочная гильза СВ-54 увеличила возможности гранаты в конце 1950-х годов, рассеивание ее осколков недостаточно концентрировано по сравнению с современными гранатами. Поэтому 42/48 М. остается интересным, но довольно экзотическим оружием, мало влиявшим на другие конструкции, за исключением швейцарской гранаты HG 43, вобравшей в себя некоторые черты венгерской концепции.

Любой, кто столкнется с боевой гранатой, должен обратиться за помощью в EOD при обращении с устройством. Работа гранаты плохо изучена и может увеличить риск смертельной ошибки.


Рисунок 1.6  Венгерская ручная граната 42/48 M. HE (фото предоставлено Н. Р. Джензен-Джонсом/ARES).

Источники

András Hatala & Ferenc 2003. Jegyzetek a katonai robbanótestek szerkezetének és működésének megismeréséhez és mehezérté.
Тот Имре . 1972. Az Elzett-gyár története.
Пал Гермушка. 2014. A MAGYAR KÖZÉPGÉPIPAR: Hadiipar és Haditechnikai Termelés Magyarországon 1945 és 1980 között.
Центральное разведывательное управление. 1957. Техника и оружие, используемые борцами за свободу / Столкновения с  Венгерский Армия, Полиция безопасности, Советская Армия во время революции .
Мункашорсег Орсагош Парансноксага. 1980. Kézikönyv, az alegységparancsnokok felkészülésehez.
Минисцериум Гонведельми. 1951. Utasitás és anyagismeret a kézigránátok és gyujtópalackok számára.



Помните, любое оружие и боеприпасы опасны.  Относитесь ко всему огнестрельному оружию, как к заряженному, и ко всем боеприпасам, как к боевым, пока вы лично не подтвердите обратное. Если у вас нет специальных знаний, никогда не предполагайте, что оружие или боеприпасы безопасны в обращении, пока они не будут проверены специалистом в данной области.Вы не должны приближаться, брать в руки, перемещать, эксплуатировать или модифицировать оружие и боеприпасы, если это специально не обучено. Если вы столкнулись с неразорвавшимися боеприпасами (НРБ) или взрывоопасными пережитками войны (ВПВ), всегда помните аббревиатуру «ARMS»:

A УДАЛИТЬ территорию
R ECORD всю необходимую информацию
M ARK область с безопасного расстояния, чтобы предупредить других
S EEK помощь от соответствующих органов

Граната

Ф1: характеристики, радиус поражения

Вместе с развитием эволюции происходило постоянное совершенствование не только орудий труда, но и оружия. Банальная палка и камень были заменены нашими предками, чтобы у наших предков была возможность атаковать и защищаться, теперь пришел пулемет и граната Ф1. Характеристики современных видов оружия, безусловно, значительно выше. Возьмем, к примеру, гранату. По определению это один из видов взрывоопасных предметов, который предназначен для вывода из строя техники противоборствующей стороны или уничтожения живой силы.

История приложений

Во время Великой Отечественной войны широко применялись ручные гранаты.Такие фугасные боеприпасы можно было разделить на осколочные, осветительные, дымовые, противотанковые и зажигательные. Стоит добавить, что за годы войны десятки тысяч заводов и различных производств были переоснащены для создания таких гранат, не считая того, что большое количество таких боеприпасов было исключительно «кустарным», которые изготавливались в боевых условиях партизанами .

Классификация

Все фугасные боеприпасы, и граната Ф1 не исключение, делятся по принципу действия детонатора и механизма:

  • Электрический.
  • Механические (натяжение, разрыв, разгрузка и давление).
  • Химическая.
  • Комбинированный.

Электрический способ подрыва заряда осуществляется за счет источника тока, а подрыв осуществляется непосредственно при замыкании контакта. Это может сделать в ручном режиме сам подрывник, либо активируется замаскированная зарядка, например на телевизоре, пока пострадавший вставляет вилку в розетку.

Механический способ говорит сам за себя, он требует только силы человека или физического воздействия.На данный момент это самый распространенный способ, наряду с электрическим.

Химический принцип основан на действии того или иного вещества или, чаще, кислоты.

Классификация боеприпасов по назначению

Все взрывные устройства можно разделить по способу их воздействия на цель. На данный момент, благодаря некоторым доработкам и улучшениям, боевую гранату F1 можно использовать для любого из них. Немалую роль в этом сыграли партизаны и современные боевые действия на территории СНГ и Ближнего Востока.

  • Закладка: этот способ обусловлен предварительной установкой взрывного устройства. Что касается гранат, то самой популярной является «растяжка», в основе которой лежит физический подрыв пострадавшего. При этом он может быть как замаскированным, так и явным.
  • Так называемое «почтовое отправление», которое может быть замаскировано под обычный ящик для боеприпасов и детонирует при его вскрытии.

Разновидности гранат

  • Ручной — выполняется броском рукой.
  • Противопехотные — для поражения живой силы.
  • Осколки — повреждение происходит в результате попадания осколков от гранаты.
  • Оборонительная — разлет осколков превышает возможную дальность броска, из-за чего возникает необходимость атаки в укрытии.
  • Дистанционное действие — через некоторое время после броска происходит детонация. Учебная граната F1 обеспечивает 3,2 и 4,2 секунды. Другие взрывные устройства могут иметь разное время детонации.

Граната Ф1: характеристики, радиус поражения

Из многообразия оборонительного вооружения хочу выделить следующее.Одним из лучших противопехотных, ручных взрывных устройств считается граната Ф1. Характеристики и дизайн оказались настолько хороши, что удалось пережить большое количество времени без каких-либо доработок. Единственное, что было изменено, это система предохранителей и ее конструкция.

Взрывное устройство данного типа предназначено для удержания оборонительных позиций и поражения преимущественно живой силы противника. Это связано с довольно большим радиусом разлета его осколков. По этой же причине его необходимо выбрасывать из укрытия (танк, бронетехника и т.), чтобы не навредить себе.

Граната Ф1 имеет следующие технические характеристики:

  • Количество осколков после взрыва достигает 300 штук.
  • Масса — 600 г
  • Тип взрывчатого вещества — тротил.
  • Дальность броска в среднем 37 м.
  • Безопасное расстояние 200 м.
  • Радиус поражения осколком 5 м.

История создания F1

Все началось еще в 1922 году, когда Управление Рабоче-Крестьянской Красной Армии приняло решение о проведении ревизии на артиллерийских складах.По сообщениям того времени, они имели на вооружении 17 типов различных гранат. В то же время в то время не было многочисленных вариантов выбора типов взрывных устройств осколочно-оборонительного характера собственного производства. Именно благодаря этому гранаты систем Миллса стояли на вооружении, исключением стало использование французского варианта взрывного устройства Ф-1. А исходя из того, что французский взрыватель был крайне ненадежен, большое количество не срабатывало и уж тем более взрывалось прямо у них в руках.Этот же комитет по состоянию на 1925 г. создал отчет, в котором указывалось, что потребность армии в таких взрывных устройствах удовлетворяется лишь на 0,5%. В том же году Артком решил провести испытания всех имевшихся на тот момент образцов. На основании этого была выбрана граната образца 1914 г., которую предполагалось доработать под усовершенствованный аналог осколочной системы Миллса.

Таким образом, швейцарские взрыватели были заменены отечественными — Ковешниковыми, и уже в 1925 г., в сентябре, были проведены первые испытания, на которых основным критерием было осколочное поражение.Выводы комиссии удовлетворили комитет. Так появилась граната Ф1, технические характеристики которой превосходили французский аналог и соответствовали потребностям Красной Армии.

Инструкция по эксплуатации

Чтобы граната Ф1 была готова к действию, необходимо найти усики, которые находятся на предохранительной чеке, и разогнуть их. Взрывное устройство берется в правую руку, пальцы должны крепко и уверенно прижимать рычаг непосредственно к самому корпусу.Перед тем, как совершить бросок, нужно указательным пальцем второй руки вытащить кольцо. После этого можно долго удерживать гранату, до того момента, пока рычаг не отпустится, а головка ударника не активирует взрыватель. Если необходимость в действии гранаты отпадет, то чеку можно вставить обратно, а после того, как усики будут возвращены в исходное положение, ее можно смело хранить.

Рассмотрев модель гранаты Ф1, вы сможете полностью ознакомиться с ее устройством, а благодаря ее весу, идентичному боевому варианту, испытать ее на дистанции метания.В случае боевых действий или близких к ним условий необходимо предварительно определиться с целью и выбрать подходящий момент для выполнения броска. После того, как граната уже на пути к цели, рычаг будет производить давление на ударника, который, в свою очередь, надавит на капсюль, что через определенный промежуток времени вызовет взрыв.

Среди поражающих факторов можно отметить не только осколочно-фугасное действие, но и осколки, которые образуются в результате разрыва корпуса гранаты.Это связано с частым использованием F1 при установке «растяжек». Так, если при взрыве человек может выжить при ударной волне высокой мощности, то осколки никому не оставят шансов в радиусе 5 метров.

Кроме того, стоит отметить довольно хитрую и эффективную комбинацию, которая состоит из 2-х гранат, благодаря чему создается антибумажный эффект. Так, при обнаружении неопытным сапером, который впоследствии перерезает натянутый трос, тем самым детонируя одновременно 2 взрывателя.Имеются улучшения, позволяющие гранатам действовать мгновенно с установкой минного взрывателя мгновенного срабатывания.

Для безопасности

Во избежание каких-либо неприятных ситуаций, вы должны очень тщательно соблюдать меры предосторожности. Перед укладкой гранат необходимо произвести их осмотр и обратить внимание на предохранитель. На кузове не должно быть обнаружено глубокой ржавчины и сильных вмятин. Предохранитель и его трубка не должны иметь следов коррозии, чека должна быть целой, концы разъединены, на изгибах не должно быть трещин.В том случае, если на запале обнаружен налет зелени, то такую ​​гранату ни в коем случае нельзя использовать. При транспортировке боеприпасов необходимо оберегать их от ударов, сырости, огня и грязи. Если гранаты были в пятнах, сушить их у костра нельзя.

Необходимо проводить систематические проверки. Категорически запрещено:

  • Коснитесь неразорвавшегося снаряда.
  • Разобрать боевую гранату.
  • Попробуйте устранить неисправность самостоятельно.
  • Носите гранаты без сумок.

Аналоги

За основу были взяты французская осколочная и английская модели, благодаря чему и появилась граната Ф1. Характеристики такого симбиоза были уникальными по сравнению с аналогичными отечественными взрывными устройствами. Эта модель известна под прозвищем «лимон». В свою очередь копией этой гранаты можно считать модели из Чили (Mk2), Китая (Type 1), Тайваня и Польши (F-1).

Советский вариант широко применялся во всем мире в самых известных и обширных военных конфликтах.

Уникальность гранаты Ф1

На самом деле тот факт, что этот тип боеприпасов долгое время не нуждался в модификации, говорит о многом, в частности, о том, что граната Ф1 считается одной из лучших разработок того времени. Характеристики этого аппарата настолько хороши, а производство простое, что к началу 1980-х годов на складах имелся огромный запас подобных расходных материалов, и все они находились в рабочем состоянии. На данный момент они остаются если не самым совершенным типом, то проверенным временем.

Возможно, через какое-то время будут созданы новые, совершенно уникальные виды, которые будут полностью лишены всех недостатков старых боеприпасов и наверняка займут их места, но на данный момент одним из лучших остается граната Ф1. По характеристикам (комментарии специалистов это подтверждают) новые типы взрывных устройств имеют некоторое преимущество, но назвать их лучшей заменой гранатам старых типов пока нельзя.

определение f1%20grenade%20(Россия) и синонимы f1%20grenade%20(Россия) (английский)



f1%20grenade%20(россия) : определение f1%20grenade%20(россия) и синонимы f1%20grenade%20(россия) (англ.)

Содержание чувств

  • определения
  • синонимы
  • антонимы
  • энциклопедия

словарь и переводчик для веб-сайтов

Александрия

Всплывающее окно с информацией (главное содержание Sensagent), вызываемое двойным щелчком мыши для импорта с вашей веб-страницы. LA fenêtre fournit des explications et des traductions contextuelles, c’est-à-dire sans obliger votre visiteur à quitter votre page web!

Essayer ici, télécharger le code;

Решение для электронной коммерции

Дополнительный контент для вашего сайта

Добавить новый контент Добавить на свой сайт в соответствии с XML.

Доставка продуктов и объявлений

Получите информацию в формате XML для фильтра лучшего содержания.

Индексатор изображений и определение метаданных

Fixer la signification de chaque méta-donnée (многоязычный).

Renseignements suite по электронной почте с описанием вашего проекта.

Леттрис

Lettris est un jeu de lettres gravitationnelles proche de Tetris. Chaque lettre qui apparaît спускается; il faut placer les lettres de telle manière que des mots se forment (gauche, droit, haut et bas) и et que de la place soit libérée.

недоумение

Il s’agit en 3 minute de trouver le plus grand nombre de mots Possibles de trois lettres et plus dans une решетка де 16 букв. Il est aussi возможно де jouer avec la решетка де 25 случаев. Les lettres doivent être смежные и др ле mots ле плюс длинные sont ле meilleurs. Участница конкурса и регистратор, вписавшийся в список лучших любителей! Джоуэр

Словник французского языка
Основные ссылки

La plupart des definitions du français не предлагает SenseGates и согласуется с одобрением avec Littré et plusieurs авторскими методами, sécialisés.
Словарь синонимов является основным производным интегрального словаря (TID).
Французская энциклопедия бенефициара лицензии Википедии (GNU).

Перевод

Changer la langue cible pour obtenir des traductions.
Astuce: разделите семантические поля по аналогии со словарем в плюсовых языках для лучшего понимания с sensagent.



5235 посетителей на линии

расчет на 0,078 с

аллеманд английский араб булгара китайский Корин хорват Дануа испанский эсперанто эстонский финнуа французский Грек эбреу хинди гонгруа островитяне Индонезия итальянский японский Леттон Литва мальгаш нидерландцы норвежский человек полоне португальский Румен русский Сербский словацкий словенский замша чек тайский турк Вьетнам

аллеманд английский араб булгара китайский Корин хорват Дануа испанский эсперанто эстонский финнуа французский Грек эбреу хинди гонгруа островитяне Индонезия итальянский японский Леттон Литва мальгаш нидерландцы норвежский человек полоне португальский Румен русский Сербский словацкий словенский замша чек тайский турк Вьетнам

Граната Ф1 PNG фото

Это изображение имеет формат прозрачный PNG с разрешением 1953×1895 .
Вы можете скачать это изображение в лучшем разрешении с этой страницы и использовать его для дизайна и веб-дизайна.

Граната Ф1 PNG картинку с прозрачным фоном можно скачать бесплатно, просто нажмите на нее и сохраните.


Граната — это взрывное оружие, обычно бросаемое вручную (также называемое ретронимной ручной гранатой), но также может относиться к снаряду (фугасному снаряду), выпущенному из винтовки (как винтовочная граната) или гранатомета.Современная ручная граната обычно состоит из заряда взрывчатого вещества («наполнителя»), механизма детонатора, внутреннего ударника для срабатывания детонатора и предохранительного рычага, закрепленного чекой. Пользователь вытягивает английскую чеку перед броском, и после броска предохранительный рычаг освобождается, позволяя ударнику активировать капсюль, который воспламеняет взрыватель (иногда называемый элементом замедления), который сгорает до детонатора и взрывает основной заряд.

Гранаты действуют путем рассеивания осколков (осколочные гранаты), ударно-волнового действия (осколочно-фугасные, светошумовые и противотанковые гранаты), химических аэрозолей (дымовые и газовые гранаты) и легковоспламеняющихся веществ (зажигательные гранаты).Осколочные гранаты (или «фраги»), вероятно, наиболее распространены в современных армиях, и когда слово «граната» используется в разговорной речи, обычно предполагается, что оно относится к осколочной гранате. Их внешние кожухи, обычно изготовленные из твердого синтетического материала или стали, предназначены для разрушения и фрагментации при детонации, выбрасывая многочисленные осколки (осколки и осколки) в виде быстро летящих снарядов. В современных гранатах обычно используется предварительно сформированная осколочная матрица внутри гранаты, которая может быть сферической, прямоугольной, проволочной или проволочной с насечками.Большинство противопехотных (ББ) гранат рассчитаны на детонацию либо после временной задержки, либо при ударе.

Гранаты обычно имеют овальную / круглую форму с внешним видом «ананас» или «бейсбольный мяч», который подходит для руки нормального размера, но также может быть установлен на конце рукоятки, известной как «ручная граната». Этот термин обычно относится к немецким гранатам типа Stielhandgranate, представленным в 1915 году и широко использовавшимся в Первой и Второй мировых войнах для траншейных и городских боев Центральными державами и нацистской Германией, в то время как Тройственная Антанта и союзные державы обычно отдавали предпочтение более традиционные округлые гранаты.Конструкция клюшки обеспечивает рычаг для броска на большие расстояния, но за счет дополнительного веса и длины и считается устаревшей со времен Второй мировой войны и периода холодной войны. Использовался фрикционный воспламенитель; этот метод был необычным в других странах, но широко использовался для немецких гранат.

Осколочные гранаты распространены в армиях. Это оружие, предназначенное для рассеивания смертоносных осколков при взрыве, направленное на поражение целей в максимально возможной зоне. Корпус, как правило, изготавливается из твердого синтетического материала или стали, что обеспечивает некоторое дробление в виде осколков и осколков, хотя в современных гранатах часто используется предварительно сформированная осколочная матрица. Предварительно сформированная фрагментация может быть сферической, кубовидной, проволочной или проволочной с зазубринами. Большинство бронебойных гранат рассчитаны на детонацию либо после временной задержки, либо при ударе.

Когда слово «граната» используется без уточнения и контекст не предполагает иного, обычно предполагается, что оно относится к осколочной гранате.

Осколочные гранаты можно разделить на два основных типа: оборонительные и наступательные, причем первые предназначены для использования из укрытия (например, в щели или за подходящей стеной) на открытой местности снаружи и имеют эффективное поражение. радиус больше, чем расстояние, на которое они могут быть брошены; в то время как последние предназначены для использования атакующими войсками и имеют меньший эффективный радиус.
