. URAL-4320 -это генеральный Aff-Road 6X6. на Уральском автомобильном заводе в Миассе, Россия для использования в российской армии. Представленный в 1976 году, он выпускается до сих пор. Колесная формула Урал-4320 рассчитана на перевозку грузов, людей и прицепов по всем типам дорог и местности. Он также служит пусковой платформой для реактивной системы залпового огня БМ-21 «Град».

Урал-4320 — дизельная модификация Урал-375Д. Шасси Урал-4320 имеет хороший дорожный просвет, поэтому его предпочитают в регионах, где дороги труднопроходимы из-за песка или крупных камней. В пресловутой русской традиции Урал-4320 надежен и прост в ремонте и обслуживании. Он используется в гражданских целях как пожарная машина, мусоровоз или лесовоз. Применяется также для бурения на воду, нефть и газ с использованием буровых установок 1БА15 и УРБ-3А3, которые устанавливаются на шасси.

С середины 1990-х годов на Урал-4320 и Урал-5557 фары расположены на бампере, а старые места крепления фар выглядят как пластиковые заглушки. Однако по специальному заказу Минобороны завод снабдил грузовик узким бампером и фарами в крыльях, по бокам от решетки радиатора.

Урал-43206 — версия 4×4.

Содержимое

• 1 Технические характеристики
• 2 версии
  • 2. 1 Пользователи
• 3 варианта
  • 3.1 Военный
  • 3.2 Гражданский
• 4 Каталожные номера
• 5 См. также

Технические характеристики

Технические характеристики грузовика Урал-4320
	Двигатель ЯМЗ-238М2	ЯМЗ-236М2
Исполнение кабины:	Передний двигатель
Количество мест (в кабине):	3	3
Полная масса:	15 300 кг (33 750 фунтов)	14 975 кг (33 000 фунтов)
Масса груза:	6 000 кг (13 200 фунтов)	5 000 кг (11 000 фунтов)
Подвеска:	неразрезные оси, листовые рессоры, задние колеса на балансировочной тележке
Полная масса буксируемого прицепа:	11 500 кг (25 350 фунтов)
Максимальная скорость:	82 км/ч (51 миль/ч)	75 км/ч (47 миль/ч)
Двигатель: с жидкостным охлаждением	В-8 дизель	V6 дизель
Мощность:	240 л. с. (177 кВт)	180 л.с. (132 кВт)
Трансмиссия:
Корпус:	металлический, с задним бортом, съемными дугами и тентом, двумя складными боковыми и одной съемной средней скамейками.
Вместимость:	27	27
Шины:	с регулируемым давлением воздуха ОИ-25 14.00-20 HC(PR)14

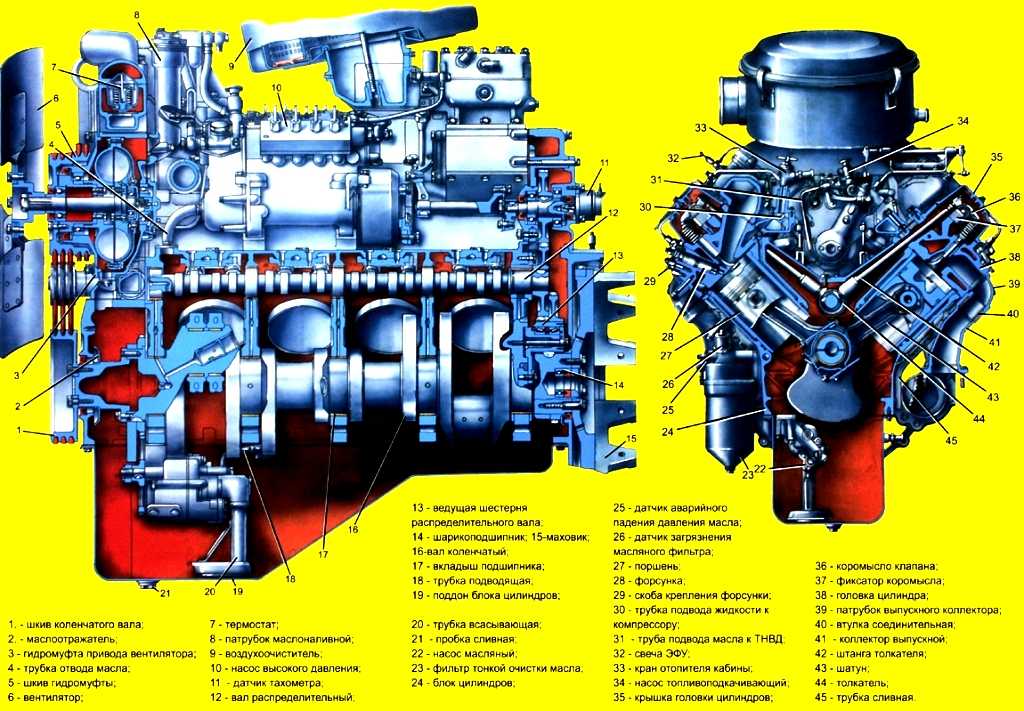

Ранние версии Урал-4320 оснащались дизельным двигателем КамАЗ-740 V8. ohv, рабочий объем 10 857 куб. см (отношение диаметра цилиндра к ходу поршня 120 мм (4,72 дюйма)), степень сжатия 16: 1. Мощность 210 л.с. (154 кВт; 207 л.с.) при 2600 об/мин. Крутящий момент 640 Нм (470 фунт-футов) при 1500 об/мин.

Исполнения

Урал-4320-19

Урал-43206 4×4

• Урал-4320-**** — ** — шасси со стандартной («классической») металлической кабиной и грузоподъемностью около 7,9 тонн ;
  • Урал-4320-19 ** — ** — ДЛИННОЕ ШАССИ грузоподъемностью около 12 тонн;
  • Урал-43203-**** — ** — шасси с усиленной передней подвеской;
  • Урал-43204-**** — ** — усиленное шасси грузового автомобиля, повышенной грузоподъемности;
  • Урал-43206 — вариант 4х4 с дизелем ЯМЗ-236 мощностью 180 л. с. и грузоподъемностью 4200 кг.
    • Урал-43206-41″ — с турбодизелем ЯМЗ-236НЕ2 230 л.с.,
    • Урал-43206-0551″ — вариант 4х4 с 4-дверной кабиной и грузоподъемностью 3600 кг.
• Урал-44202-**** — ** — седельный тягач с полуприцепом для эксплуатации на всех типах дорог;
• Урал-5557/55571- **** — ** — шасси для установки производственного оборудования и специальных установок массой ~ 12–14 м шириной с низкопрофильными шинами с КТИС, что значительно повышает проходимость автомобиля;

Варианты кабины и хвоста:

Урал-4320-5557

Урал-43206 с новой кабиной IVECO

Урал-432065 и Урал-43206 именно под этим обозначением выпускались машины со сдвоенной четырехдверной кабиной;

Все версии оснащены кабинами IVECO ^{[1] [2]}

Пользователи

•  Россия
• Ангола
•  Колумбия

• 800 автомобилей.

• Куба
•  Греция
•  Гватемала
• Мексика

• 73 приобретено в 2008 г.

• 0056
• 20 пожертвовано в 2017 году.

• Уругвай

• 36 грузовиков.

• Венесуэла

• 320 грузовиков между венесуэльской армией и венесуэльской морской пехотой скоро станут стандартной моделью.

Варианты

Военный

• Стандартный грузовой/десантный транспорт с грузовой платформой. Его можно использовать для перевозки войск, оружия и других припасов. Он имеет две складные скамейки и брезентовый верх для защиты от непогоды.

• Полностью бронированный Урал-4320ВВ, изначально построенный для Внутренних войск

Гражданский

Справочная информация

1. ↑ «Архивная копия». Архивировано из оригинала 04. 11.2013. https://web.archive.org/web/20131104075404/http://warsonline.info/bronetechnika/novaiy-avtomobil-ural-43206-s-kabinoy-iveko.htm. Проверено 3 ноября 2013 г. .
2. ↑ http://msk.carobka.ru/news/17455.html

См. также

• Урал-5323
• Семейство средних тактических машин
• Замена средней тактической машины
• Грузовики серии М809
• М54
• КрАЗ-255
• Брянский автомобильный завод (БАЗ)

Масштаб 1:43 Premium ClassiXXs KS — 3574 (Урал — 4320) военный автокран

Среди военно-транспортной техники не только России, но и многих других стран одно из ведущих мест занимает Урал-4320 — семейство многофункциональных автомобилей повышенной проходимости. Выпускается автомобильным заводом в городе Миасс Челябинской области с момента начала серийного производства в 19 г.77 и до настоящего времени. Оснащен мощным дизельным двигателем. Уже в первое десятилетие количество собранных автомобилей этой модели превысило миллион.

Изначально трехосный полноприводный грузовик «Урал» разрабатывался в основном для армейских нужд, но вскоре нашел широкое применение в коммунальной сфере, нефтегазовой отрасли, лесозаготовках, сельском хозяйстве, пожарно-спасательных службах. Впечатляющий запас прочности, надежность и простота машины способствовали ее экспортным поставкам во многие страны мира. С 2015 года автомобиль «Урал NEXT» уступил место основной модели завода, но продолжает выпускаться на экспорт как «Урал-М».

( Конечно, теперь, учитывая реальную ситуацию, я думаю, что экспорт грузовиков Урал из России в другие страны мог быть затронут. Однако я не знаю точно, потому что я не мог найти никакой информации об этом)

История разработки

Необходимость создания новой машины на базе трехосного полноприводного грузовика Урал-375 возникла вскоре после начала производства этой модели в 1960 году. Главный недостаток всех первых модификаций этого автомобиля был чрезвычайно прожорливый бензиновый двигатель, потреблявший около 50 литров дорогого высокооктанового бензина А-93 бензина на 100км.

При этом сама конструкция автомобиля считалась достаточно надежной и работоспособной. Суть предстоящей модернизации заключалась в замене бензинового двигателя на дизельную установку, потребляющую более простое топливо и по возможности экономичную. За самостоятельную разработку такого двигателя взялись инженеры Уральского автозавода, но в итоге на уровне руководства отрасли было принято решение о переносе этого процесса на Ярославский моторный завод (ЯМЗ).

В 1969 году специалисты ЯМЗ представили новый дизельный двигатель в сочетании с коробкой передач для автомобиля на базе Урал-375Д, основной модели того времени. Но первые варианты новой машины не показали требуемых прежде всего военными заказчиками ТТХ (ТТХ), и после серии испытаний, затянувшейся на несколько лет, в 1977 году началось серийное производство модели Урал-4320, причем на базе появившегося к тому времени двигателя КамАЗ-740.

Руководство по эксплуа эксплуатировать на всех типах дорог в любой местности. Диапазон температур окружающей среды, на которые была рассчитана эксплуатация автомобилей, был достаточно широк и составлял от плюс 50 до минус 50 градусов Цельсия. Кроме того, эксплуатационные требования отражали очень высокие параметры надежности миассового грузовика.

Если для первоначального ТО нового автомобиля обычно требовалось 1000 км или 50 часов, то последующее ТО проводилось через 4000 км или 125 часов работы двигателя, а более углубленное — с четырехкратным увеличением производительности. При этом большинство пунктов обслуживания сводилось к затяжке гаек, очистке и т.п. операциям.

Конструкция и устройство

Основой конструкции автомобиля Урал-4320 является высокопрочная несущая рама из двух продольных лонжеронов, соединенных поперечинами. Усиленные бамперы добавляют машине прочности и дополняются крюками и тягово-сцепным устройством.

Высокая проходимость грузовика обеспечивается полным приводом с колесной формулой 6х6 в сочетании с одинарными шинами с централизованно регулируемой накачкой и короткими свесами. Технические характеристики позволяют машине преодолевать водные преграды глубиной до 1,6 метра, рвы глубиной до 2 метров и уклоны до 60%. Максимальная скорость была ограничена 85 километрами в час.

Трансмиссия

Базовая версия автомобиля Урал-4320 оснащалась 5-ступенчатой ​​механической коробкой передач КамАЗ-141 с синхронизаторами на передачах со второй по пятую. В ряде модификаций использовалась коробка передач ЯМЗ 236У с аналогичными параметрами. Раздаточная коробка имеет две ступени и блокируемый межосевой дифференциал планетарного типа. Крутящий момент между передней (постоянно включенной) и задней осью распределяется в соотношении 1:2. Ведущие мосты имеют двойную главную передачу, состоящую из конических и цилиндрических шестерен. Карданная передача включает четыре вала.

Тормоза

Тормозная система имеет два механизма: помимо двухконтурного основного имеется одноконтурный запасной. Выхлопная система на основе пневмопривода также имеет дополнительную функцию торможения. Колесные тормоза, как и стояночный тормоз, представляли собой механическую барабанную конструкцию.

Двигатель

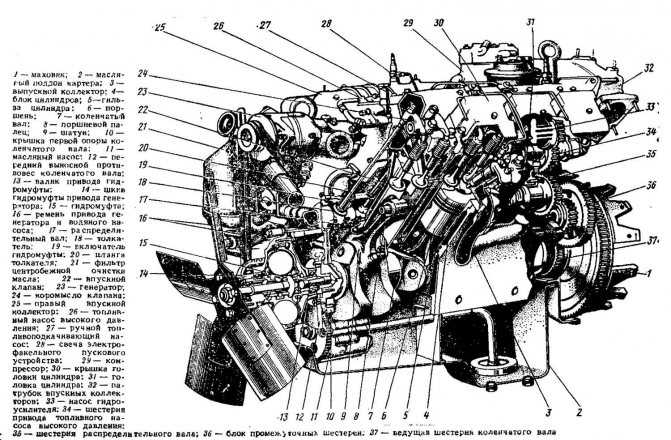

При производстве автомобилей семейства Урал-4320 применялось несколько моделей V-образных силовых агрегатов с непосредственным впрыском топлива. Их условно можно разделить на два типа в соответствии с производителями: КамАЗ и ЯМЗ. Модель двигателя изменена в связи с пожаром на заводе двигателей КамАЗ в 1993. Чуть более компактные 8-цилиндровые атмосферные двигатели КамАЗ-740 имели объем 10,86 литра и развивали мощность 210 лошадиных сил. Они были особенно надежны при запуске в сильный мороз, даже после многодневного простоя. Это достигалось возможностью его работы с использованием мощного аккумулятора и стартера, а также привода топливного насоса высокого давления. Моторы ЯМЗ-238 и ЯМЗ-236 (имеющие 8 и 6 цилиндров соответственно, объем 11,15 и 14,86 л, мощность 230 и 240 л.с.) использовали электрофакельный механизм при запуске. К тому же, прежде чем заглушить такой мотор, нужно было дать ему поработать 2-3 минуты на холостом ходу. Позднее, с введением новых экологических требований, к линейке двигателей «Урал» добавились двигатели ЯМЗ 536 и ЯМЗ-6565.

Подвеска и грузоподъемность

В передней части Урал-4320 используется зависимая подвеска, установленная на полуэллиптических рессорах со скользящими задними концами и амортизаторами двухстороннего действия. Подвеска, применяемая в задней части машины, также зависимого типа, но сбалансирована и снабжена рессорами с реактивными тягами. Все оси транспортного средства являются ведущими осями. Передний мост управляемый, колеса которого оснащены ШРУСами. Платформа стандартной версии машины способна выдерживать максимальную нагрузку в 6855 килограммов. В различных модификациях грузоподъемность машин семейства Урал-4320 варьируется от 4,5 до 10 и даже 12 тонн. Кроме того, автомобиль может буксировать дополнительный груз максимальной массой до 11,5 тонн.

Кабина и кузов

Стандартный кузов автомобиля Урал-4320 представляет собой платформу с деревянными бортами. Для перевозки пассажиров кузов оборудован откидывающимися скамейками, при этом есть возможность установки тента. Пассажировместимость кузова может быть от 27 до 34 человек. Его основные размеры по длине, ширине и высоте составляют 5685х2330х1000 миллиметров. Кабина изначально изготавливалась из штампованных металлических листов и была рассчитана на вместимость 3 человека. Водительское сиденье было оборудовано системой регулировки его положения, а сиденья пассажиров были зафиксированы. В некоторых вариантах машины оборудование должно было находиться в спальной кабине.

​ Расход топлива

Расход топлива на 100 км Для автомобиля Урал-4320 при средней скорости (60 км/ч) расход дизельного топлива на 100 км составляет 35 литров. Скорость 40 км/ч позволяет снизить этот показатель до 31 литра. При буксировке груза расход топлива заметно возрастает, составляя 36-42 литра в зависимости от скорости. Движение по грунтовому покрытию приводит к расходу 50-55 литров дизельного топлива на 100 км пути. ​

Боевые и базовые модификации

Основные модификации автомобилей семейства Урал 4320 отличаются прежде всего типом шасси и платформы. Среди них:

Урал-43202 — деревянная платформа с высокими бортами;
Урал-43203 — вариант для установки различных типов фургонов и КУНГов;
Урал-43204 — лесовозный (трубный) вариант, предназначен для работы с прицепом-роспуском;
Урал-43206 — двухосный вариант с колесной формулой 4х4.

Модификацией Урал-43207 иногда называют экспортный вариант грузовика Урал-4320-06, предназначенный для тропиков. Еще одна модификация, приспособленная для особых климатических условий, — Урал-432001-01, предназначенная для Крайнего Севера: помимо усиленной теплоизоляции кабины и аккумуляторов, она отличалась двойным остеклением кабины, дополнительным отопителем и яркой окраской.

Модификации Урал-4320-10, 4320-31, 4320-41 отличались типами двигателей: КамАЗ, ЯМЗ-238 и ЯМЗ-236 соответственно. Версии с разной удлиненной колесной базой дополнялись собственными индексами, наиболее распространенными из которых были 4320-19, 4320-30, 4320-40. Из модификаций последних лет выпуска следует отметить: Урал-4320-44 — вариант модели 4320-41 с обновленной кабиной; Урал-4320-45 — вариант модели 4320-44 с удлиненной базой; Урал-4320-48 — версия с 300-сильным двигателем ЯМЗ-7601, предназначенная для установки специального оборудования.

Особое место среди специализированных военных модификаций Урал-4320 занимают модификации бронеавтомобиля:

Урал-4320-09-31 с кабиной, все основные элементы которой выполнены из бронелистов, с применением бронестекла, внутренней блокировки замков, оборудования бойниц и люка для ведения огня, возможности размещения спецоборудования в кабине и бронемодуля на 15-20 бойцов под тентом в кузове;

Урал-4320-0010-31 («Мотовоз-1») с повышенной защитой от огня стрелкового оружия и минной стойкостью;

Урал-4320ВВ («Мотовоз-2») по заказу Внутренних войск (ныне — Росгвардии), с возможностью применения различных быстросменных бронированных боевых модулей;

Урал-4320ВП («Военная полиция»), защищенный бронеавтомобиль с модулем для перевозки особо охраняемых задержанных.

Достоинства и недостатки

Все «плюсы» и «минусы» модели Урал-4320 вытекают из предназначения этого автомобиля. К числу его важнейших достоинств можно отнести уверенную проходимость в условиях бездорожья, надежность и долговечность конструкции, солидную грузоподъемность, относительную простоту обслуживания и ремонта. Важным преимуществом машины можно считать ее приспособленность для работы в различных климатических зонах.

Недостатки грузовиков Урал-4320 являются, по сути, неизбежной стороной собственных достоинств, определивших особенности функциональности машины. В этой серии очевидны высокий расход топлива, ограниченная скорость, индивидуальные «капризы» двигателей ЯМЗ и далеко не комфортные условия в кабине большинства версий автомобиля.
