Принцип действия и классификация УСМ — mgewehr

В этом материале рассматриваются основы работы и классификация ударно-спускового механизма (Trigger mechanism) огнестрельного оружия, включая стадии работы спускового крючка, с использованием базовых терминов стран Восточного и Западного пространств. Данный материал подготовлен на основе русскоязычных и англоязычных источников, а также личного опыта и знаний автора, при этом без претензий на «истину в последней инстанции».

Ударно-спусковой механизм представляет собой сочетание двух механизмов — ударного и спускового. Ударный механизм предназначен для воспламенения капсюля патрона при помощи нанесения удара по капсюлю. Спусковой механизм предназначен для надёжного удержания курка, ударника, затвора или затворной рамы во взведённом положении перед выстрелом и их быстрого освобождения при воздействии на спусковой крючок. Конструктивно ударный и спусковой механизмы нередко выполняются в виде отдельных узлов.

Ударный механизм работает за счёт энергии сжатой боевой пружины.

Ударные механизмы делятся на ударниковые и курковые. В ударниковом ударном механизме деталь, которая совершает прямолинейное поступательное движение и наносит удар по капсюлю патрона, называется ударником. Конец ударника, наносящий непосредственный удар, называется бойком. Для нанесения удара ударник получает энергию непосредственно от боевой пружины. Основными деталями ударникового ударного механизма являются ударник и боевая пружина.

В курковом ударном механизме деталь, которая наносит удар по заднему концу ударника, приведённая во вращательное движение под воздействием боевой пружины, называется курком. С целью повышения безопасности в обращении с оружием в большинстве пистолетов курок имеет предохранительный взвод, который фиксирует курок в промежуточном положении шепталом. С предохранительного взвода курок можно поставить только на боевой взвод. В курковом ударном механизме основными деталями являются ударник, курок и боевая пружина.

В револьверах курок и ударник могут иметь качающееся соединение или составлять одну деталь.

Спусковые механизмы автоматического оружия делятся на три типа: механизмы, позволяющие вести только автоматическую (непрерывную) стрельбу; механизмы, позволяющие вести стрельбу только одиночными выстрелами; механизмы комбинированного огня, позволяющие вести одиночную и непрерывную стрельбу.

Спусковые механизмы делятся на нерегулируемые и регулируемые. Настройка усилия и длины хода спускового крючка, а также переделка двухступенчатого спускового механизма в одноступенчатый и наоборот может быть осуществлена с помощью регулировочных винтов, специальным инструментом или с заменой пружин.

Основные детали любого спускового механизма — шептало, спусковой крючок и пружины.

В конструкцию спускового механизма могут быть введены дополнительные механизмы — разобщители, переводчики огня, автоматические спуски, предохранители, замедлители темпа стрельбы.

Разобщитель — деталь, временно нарушающая связь между спусковым крючком и шепталом для обеспечения остановки ударного механизма во взведённом положении при нажатом спусковом крючке для одиночной стрельбы.

Переводчик огня — деталь, при воздействии на которую изменяется вид огня. Одиночный огонь может быть сменён стрелком на непрерывный или наоборот с помощью рычага переводчика.

Автоспуск — деталь, автоматически освобождающая курок или ударник для производства выстрела при ведении непрерывной стрельбы.

В конструкциях ударных механизмов обязательно имеются предохранители, обеспечивающие расцепление боевого взвода курка с шепталом спускового механизма только после полного запирания канала ствола затвором.

Предохранители, исключающие возможность случайного выстрела, приводимые в действие стрелком, существуют в двух вариантах — неавтоматические предохранители, включаемые и выключаемые непосредственно стрелком с помощью перемещения кнопки или поворотом флажка и автоматические предохранители, которые включаются независимо от стрелка, а выключаются стрелком при подготовке к выстрелу, к примеру при обхвате пистолетной рукоятки.

В качестве недостатка флажкового предохранителя необходимо отметить то обстоятельство, что малоопытные владельцы оружия могут спутать его рычаг с другими элементами управления, такими как затворная задержка или рычаг безопасного спуска курка.

Использование в конструкции автоматического предохранителя ударника устраняет опасность случайного выстрела при падении пистолета. Этот предохранитель блокирует ударник до того момента, пока спусковой крючок не пройдёт полностью рабочий ход под воздействием пальца стрелка. Минусом такого предохранителя является ухудшение плавности хода спускового крючка, при этом данная особенность является недостатком в основном для спортивных и полноразмерных моделей.

Конструктивно объединённые спусковой и ударный механизмы называются ударно-спусковым механизмом.

Основные детали ударно-спускового механизма:

Курок, предназначенный для разбивания капсюля и производства выстрела. После спуска с боевого взвода курок совершает вращательное движение под действием боевой пружины и наносит удар по капсюлю (непосредственно или через ударник). Площадка на ударнике или курке, на которую опирается шептало при удержании ударного механизма во взведённом состоянии, называется боевым взводом.
Ударник, непосредственно накалывающий капсюль своим передним концом (бойком). Ударник, как правило, размещается внутри затвора.

Боевая пружина, сообщающая ударнику (в ударниковых механизмах) или курку (в курковых механизмах) необходимую энергию.
Шептало, удерживающее курок или ударник на боевом или предохранительном взводе. Для производства выстрела шептало выводится из зацепления с боевым взводом, и курок (или ударник) начинает двигаться под действием боевой пружины.
Спусковая тяга (тяги), передающая усилие от спускового крючка на шептало, выводя шептало из зацепления с боевым взводом курка или ударника.
Спусковой крючок, управляющий работой шептала для производства выстрела непосредственно или через спусковую тягу, воспринимая усилие нажатия от пальца стрелка. Чтобы произвести выстрел, стрелок нажимает пальцем на хвост спускового крючка, последний воздействует на шептало (непосредственно или через промежуточные детали) и происходит спуск курка или ударника с боевого взвода.
В ряде самозарядных пистолетов (М1911, ТТ, wz. 35 Vis и др.) спусковой крючок выполнен в виде плоской пластины, продольно перемещающейся в направляющих рамки.

Ударно-спусковые механизмы большинства образцов автоматического оружия отличается тем, что взведение происходит в процессе автоматической перезарядки оружия. Чтобы обеспечить огонь одиночными выстрелами, УСМ снабжается разобщителем, благодаря которому ударник или курок после выстрела задерживается шепталом независимо от того, нажат спусковой крючок или нет. Чтобы сделать следующий выстрел, необходимо отпустить и снова нажать спусковой крючок. Для ведения автоматического (непрерывного) огня УСМ обеспечивает спуск с боевого взвода каждый раз после закрытия затвора, пока нажат спусковой крючок.

Классификация стадий работы спускового крючка, использующаяся в странах Восточного пространства:

1. Свободный ход


2. Предупреждение
3. Рабочий ход
4. Спуск
5. Провал
6. Обратный ход

Классификация стадий работы спускового крючка, использующаяся в странах Западного пространства

1. Нажатие (Pre-Travel), состоит из:
Свободный ход (Take-Up)
Предупреждение (Wall)
Рабочий ход (Creep)
2. Спуск (Break)
3. Провал (Over-Travel)
4. Обратный ход (Reset)

Существует два типа спускового механизма — одноступенчатый (без предупреждения, «сухой спуск» или «стеклянная палочка») и двухступенчатый (с предупреждением).

Одноступенчатый спусковой механизм характеризуется тем, что спусковой крючок при нажатии не перемещается, при этом, как только прикладываемое усилие превысило натяжение пружины, происходит срыв курка с боевого взвода и выстрел. По словам Джеффа Купера хороший спуск можно сравнить с переламыванием стеклянной палочки, когда при нажатии на спусковой крючок нет свободного хода.

Такой вариант отличается отсутствием существенного перемещения спускового крючка в процессе прицеливания, за счёт чего минимизируются колебания оружия и в итоге достигается высокая точность стрельбы. Время «обработки» спускового крючка минимально, благодаря чему при данном варианте стрелок может достигнуть высоких показателей скорострельности.

Двухступенчатый спусковой механизм характеризуется тем, что ход спускового крючка состоит из свободного хода и последующего за ним упора, называемого «предупреждением». Стрелок «выбирает» свободный ход, затем палец встречает небольшое дополнительное усилие — «предупреждение», далее стрелок продолжает давить на спусковой крючок, смещая его назад ещё на некоторое расстояние (рабочий ход), после чего шептало выводится из зацепления с боевым взводом курка и происходит выстрел. При этом, рабочий ход спускового крючка может быть типа «стеклянная палочка» или иметь смещение небольшой длины.

Свободный ход — перемещение спускового крючка от крайнего переднего положения до точки «предупреждения», после которого возрастает усилие, необходимое для дальнейшего перемещения спускового крючка. Свободный ход не приводит в движение шептало и не задействует пружину шептала.

Рабочий ход — расстояние, которое проходит спусковой крючок с момента начала движения шептала и задействования пружины шептала до срыва боевого взвода курка. Рабочий ход спускового крючка при высоком качестве изготовления и обработки поверхностей деталей УСМ не имеет «ступеней» и отличается плавным «ходом», что положительно влияет на точность стрельбы. Чем меньше длина рабочего хода, тем меньше вероятность сбить наводку оружия при «обработке» спускового крючка и сделать промах, при этом уменьшение длины рабочего хода снижает безопасность в обращении с оружием и может привести к случайному выстрелу.

Спуск (также «срыв») — выход носика шептала из зацепления с выступом боевого взвода курка (или ударника), в результате чего курок (или ударник) начинает двигаться под действием боевой пружины и наносит удар по ударнику. Ударник энергично движется вперёд и бойком разбивает капсюль патрона, в результате чего происходит выстрел.

Провал — продолжение движения спускового крючка после расцепления боевого взвода курка с шепталом до упора спускового крючка в какое-либо препятствие, будь то рамка пистолета или ограничитель хода спускового крючка. Провалу сопутствует резкое уменьшение сопротивления спускового крючка усилию пальца стрелка.

Обратный ход — перемещение спускового крючка вперёд после срыва боевого взвода курка с шептала, совершающееся им до повторного сцепления с шепталом, при этом шептало повторно заходит своим носиком за выступ боевого взвода курка или ударника, что позволяет произвести следующий выстрел. Более предпочтительным считается короткий, хорошо различимый тактильно и на звук обратный ход, за счёт чего стрелок может легче воспринимать готовность оружия к следующему выстрелу — чем короче и информативнее обратный ход спускового крючка, тем быстрее стрелок сможет сделать следующий выстрел.

Для оружия, использующегося в вооружённых силах и полиции, а также для оружия самообороны оптимально усилие спуска не менее 1,8 кг и не более 2,7 кг. К примеру, усилие спуска Glock 17 Gen5 составляет 2,65 кг. Излишне большое усилие существенно снижает точность стрельбы, излишне малое — уровень безопасности.

Стрелки со среднем уровнем подготовки обычно стреляют из пистолета с одинаковым усилием спуска от выстрела к выстрелу лучше, чем из пистолета с УСМ, который имеет длинный и относительно тяжёлый ход спускового крючка при первом выстреле самовзводом, за которым следует более лёгкий и более короткий ход спускового крючка при каждом последующем выстреле с предварительно взведённым курком.

Классификация ударно-спусковых механизмов по способу взвода

1. УСМ одинарного действия (англ. Single Action, SA)

При нажатии на спусковой крючок происходит только спуск предварительно взведённого курка или ударника. В пистолетах с механизмом одинарного действия курок или ударник для производства первого выстрела необходимо взвести вручную, для второго и последующих выстрелов взведение осуществляется при откате затвора автоматически. Механизмом SA снабжены такие классические модели, как Mauser C96, Luger P.08, M1911, Browning Hi-Power, Токарев ТТ. Среди современных образцов с УСМ одинарного действия, имеющих пластиковую рамку, одним из наиболее популярных является Springfield Armory XD(M).

УСМ одинарного действия — самый простой и, как правило, обладает самым коротким, лёгким и плавным ходом спускового крючка. Револьверы с УСМ одинарного действия оснащаются автоматическим предохранителем, не позволяющим курку коснуться ударника, если спусковой крючок полностью не выжат, даже в случае срыва боевого взвода курка при поломке шептала. Самозарядные пистолеты с УСМ одинарного действия оснащаются, как правило, флажковым предохранителем, управляемым стрелком вручную.

2. УСМ только самовзводный или УСМ только двойного действия (англ. Double Action Only, DAO)

Взведение курка или ударника осуществляется исключительно нажатием на спусковой крючок, т.н. самовзводом. Цель использования только самовзводного (DAO) УСМ в самозарядных пистолетах состоит главным образом в том, чтобы избежать изменения усилия и длины хода спускового крючка между первым и последующим выстрелами, как в УСМ одинарного действия, и избежать риска ношения пистолета с патроном в патроннике и взведённым курком, независимо от наличия предохранителя. Из современных пистолетов с механизмом такого типа можно отметить Beretta APX, CZ P-10 C, FN 509, пистолеты SIG Sauer исполнения «DAK» и пистолеты от Kahr Arms.

УСМ DAO предпочтителен для военных, полицейских или оружия самообороны. Основным недостатком любого только самовзводного УСМ является более длинный ход спускового крючка и большее его усилие по сравнению с предварительным взводом. Как правило, оснащённое УСМ данного типа оружие не имеет управляемых вручную предохранителей.

УСМ DAO позволяет стрелку повторно нанести удар по капсюлю в случае осечки, тем не менее большинство школ боевой стрельбы обучают в такой ситуации сразу же досылать в патронник следующий патрон, чтобы исключить возможность повторной осечки.

3. УСМ двойного действия (англ. Double-Action/Single-Action, DA/SA)

Механизм двойного действия объединяет возможности механизма одинарного и только двойного действия. Оснащённый механизмом двойного действия образец может стрелять как с предварительно взведённым курком, так и самовзводом. Механизм двойного действия в пистолете позволяют снять курок (или ударник) с боевого взвода, после чего носить оружие с патроном в патроннике и спущенным курком, а для производства первого выстрела взведение курка осуществляется нажатием спускового крючка, после чего остальные выстрелы производятся с предварительно взведённым курком. УСМ DA/SA используется в пистолетах Walther PP, PPK и P.38, Макаров ПМ, Smith & Wesson Model 59, CZ 75, Beretta серии 92, B&T USW-A1 и ряде моделей SIG Sauer.

Пистолеты с УСМ двойного действия обычно оснащены флажковыми предохранителями, которые могут иметь дополнительную функцию безопасного спуска курка с боевого взвода, либо могут быть оснащены вместо предохранителя рычагом спуска курка. Довольно существенным недостатком DA/SA является разница по длине хода и усилию спускового крючка между первым и последующими выстрелами.

4. УСМ с предварительным взведением (англ. Pre-set)

Ударно-спусковой механизм с предварительным, частичным взведением ударника при отходе затвора назад и довзведением при нажатии на спусковой крючок. Впервые данная система была использована в пистолете Roth-Steyr M1907. Значительно позже компания Glock Ges.m.b.H. оснастила выполненным на его базе УСМ свою модель 17, назвав этот механизм «Safe Action» (рус. безопасное действие). Технически данная система является классическим УСМ одинарного действия с дополнительным довзводом ударника. Тем не менее, по причине его высокой популярности, Pre-set целесообразно выделить наравне с DA, DAO и DA/SA. В настоящее время УСМ Pre-set, кроме пистолетов Глок, используется во многих современных самозарядных пистолетах, таких как Walther Creed, Heckler & Koch VP9, Smith & Wesson серии M&P и SIG Sauer P320.

Такой УСМ предлагает баланс безопасности, величины усилия и длины хода спускового крючка. Некоторые считают недостатком данной системы то, что нажав на спусковой крючок во второй раз после осечки стрелок не сможет взвести ударник и повторно нанести удар бойком по капсюлю патрона.

Отдельно следует упомянуть УСМ Pre-set hybrid с довзводом гибридного типа. Этот механизм сходен с DA/SA, но в обратном порядке. Нажатие на спусковой крючок для производства первого выстрела в механизме данного типа осуществляется с довзводом. Если ударник или курок не смог воспламенить капсюль патрона, стрелок может отпустить спусковой крючок и нажать на него повторно, при этом механизм будет работать в режиме самовзвода (DAO) до тех пор, пока выстрел не будет произведён или пока стрелок не удалит дефектный патрон из патронника. Таким механизмом оснащены пистолеты Taurus PT 24/7 Pro с 2006 года и Walther P99AS (Anti Stress).

При подготовке этого материала использованы публикации Сергея Монетчикова (журнал «Братишка», февраль 2007 года) и Steve Ferrari (ресурс «Real Gun Reviews», апрель 2016 года).

Поделиться ссылкой:

Понравилось это:

Нравится Загрузка…

Похожее

Пистолет Макарова — презентация онлайн

1. Московский университет МВД России имени В.Я. Кикотя

Кафедра огневой подготовки

2.

Тема № 3. Пистолет Макарова

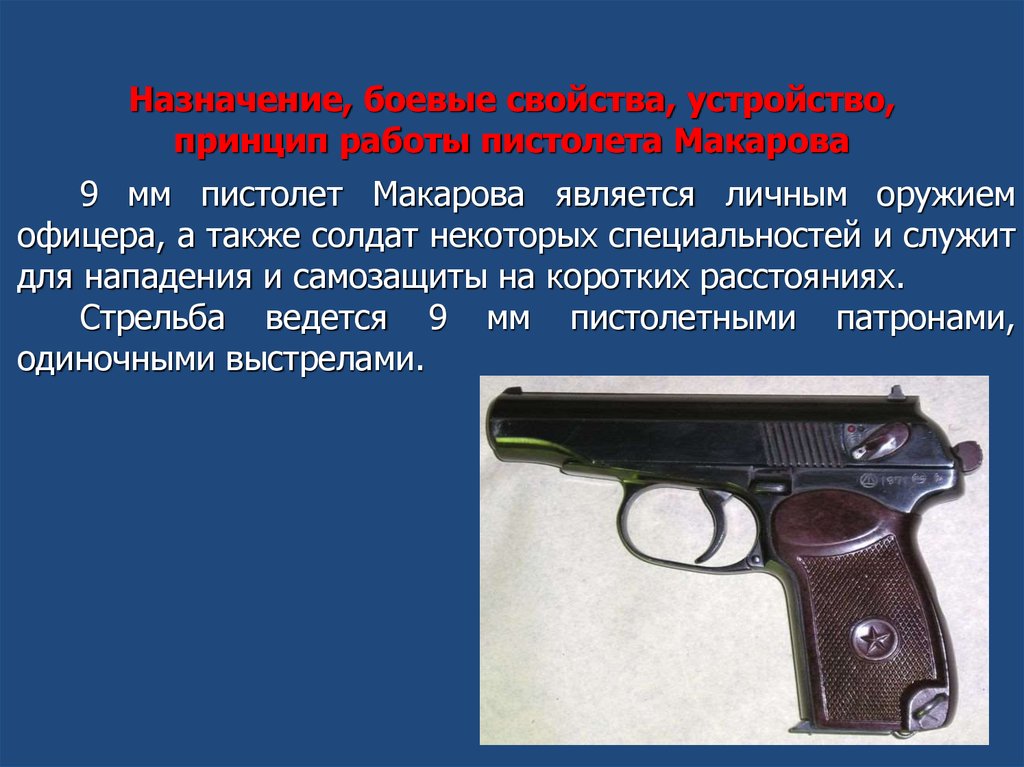

3. Назначение 9-мм ПМ

9-мм пистолет Макарова
является личным оружием
нападения
и
защиты,
предназначенным
для
поражения противника на
коротких расстояниях

4. Тактико-технические характеристики

Калибр
9 мм
Патрон
9 18 мм (18 мм –
длина гильзы)
315 м/с
Начальная скорость пули
Вес пистолета:
без патронов
со снаряженным магазином
0,73 кг
0,81 кг
Длина оружия
161 мм
Длина ствола
Высота оружия
Число нарезов
Начальная энергия пули
93 мм
126,75 мм
4
303 Дж

5. Тактико-технические характеристики

Емкость магазина
Дальность убойного действия
пули
Система автоматики
Боевая скорострельность
Режимы огня
Прицельная дальность
Направление выброса гильзы
Вес патрона
Вес пули
8 патронов
350 м
отдача свободного
затвора
30 выстр./мин.
одиночный
до 50 м
вправо, вверх, назад
10 г
6,1 г
9-мм пистолет Макарова состоит из
7 основных частей:
1. Рамка со стволом и спусковой
скобой
2. Затвор с ударником, выбрасывателем и предохранителем
3. Ударно-спусковой механизм
4. Возвратная пружина
5. Затворная задержка
6. Рукоятка с винтом
7. Магазин
1. Рамка со стволом и спусковой
скобой
Ствол служит для направления полета пули
Рамка предназначена для соединения всех частей пистолета
Основание рукоятки служит для крепления рукоятки, боевой пружины и
для помещения магазина
Спусковая скоба предназначена для предохранения хвоста спускового
крючка от нечаянного
нажатия на него

8. 2. Затвор с ударником, выбрасывателем и предохранителем

Затвор предназначен для
подачи
патрона
из
магазина в патронник,
запирания канала ствола при выстреле, удержания гильзы (патрона)
и постановки курка на
боевой взвод

9.

2. Затвор с ударником, выбрасыва-телем и предохранителем 2. Затвор с ударником, выбрасывателем и предохранителем
Ударник служит для разбития капсюля
Выбрасыватель служит для удержания
гильзы (патрона) в чашечке затвора до
встречи с отражателем

10. 2. Затвор с ударником, выбрасыва-телем и предохранителем

2. Затвор с ударником, выбрасывателем и предохранителем
Предохранитель
служит для обеспечения безопасного обращения с пистолетом
Целик и мушка служат
для прицеливания

11. 3. Ударно-спусковой механизм Ударно-спусковой механизм предназначен для производства выстрела и перезаряжания пистолета

2
1
3
4
6
5
Ударно-спусковой механизм
состоит из следующих
деталей:
1.
спусковая тяга с рычагом
взвода
2.
курок
3.
шептало с пружиной
4.
спусковой крючок
5.
боевая пружина
6.
задвижка боевой пружины

12. 3. Ударно-спусковой механизм

2
1
3
4
6
5
1. Спусковая тяга с рычагом
взвода предназначены для
спуска курка с боевого
взвода и взведения курка
при
нажиме
на
хвост
спускового крючка
2. Курок служит для нанесения
удара по ударнику

13. 3. Ударно-спусковой механизм

2
1
3
4
6
5
3. Шептало с пружиной служит
для удержания курка на
боевом и предохранительном
взводе
4. Спусковой крючок служит для
спуска курка с боевого взвода
и
взведения
курка
при
стрельбе самовзводом

14. 3. Ударно-спусковой механизм

2
1
3
4
6
5
5. Боевая пружина служит для
приведения в действие курка,
рычага взвода и спусковой
тяги
6. Задвижка боевой пружины
предназначена для крепления
боевой пружины к основанию
рукоятки пистолета

15. 4. Возвратная пружина — предназначена для возвращения затвора в переднее положение после выстрела

4. Возвратная пружина предназначена для возвращения затвора в
переднее положение после выстрела
5. Затворная задержка
удерживает затвор в заднем
положении при израсходовании
всех патронов из магазина

16. 6. Рукоятка с винтом — прикрывает боковые окна и заднюю стенку основания рукоятки и служит для удобства удержания пистолета в

6. Рукоятка с винтом прикрывает боковые окна и заднюю стенку
основания рукоятки и служит для удобства
удержания пистолета в руке
1.
2.
3.
4.
Пазы
Отверстие
Антабка
Винт

17. 7. Магазин — предназначен для помещения восьми патронов

1. Корпус магазина соединяет все
его части
2. Подаватель
3. Пружина подавателя
4. Крышка магазина

18. 7. Магазин

Подаватель служит для подачи патронов.
На одном из отогнутых концов
подавателя с левой стороны
имеется зуб (2) для включения затворной задержки по
израсходовании всех патронов из магазина
Пружина подавателя служит для подачи вверх
подавателя с патронами при стрельбе

19.

Принадлежность к пистолету а — Кобура
б — Запасной магазин — служит для
обеспечения пистолета полным боекомплектом (8 + 8
патронов)
в — Протирка
г — Пистолетный
ремешок

20. Принадлежность к пистолету

Кобура служит для ношения и хранения пистолета,
запасного магазина и протирки
1 – задняя носильная петля
2 – передняя носильная петля
3 – крышка
4 – внутренний вспомогательный ремешок
5 – петли для протирки
6 – карман
7 – корпус
8 – застежка
11 – лезвие
12 – прорезь протирки
13 – выступ

21. Принадлежность к пистолету

Пистолетный ремешок обеспечивает крепление пистолета к поясному (брючному) ремню
9 – петля
10 – ремень
14 – карабинчик

22. Задержки при стрельбе из ПМ и способы их устранения

Задержки
1. Осечка.
Затвор в крайнем
переднем положении,
курок спущен, но
выстрела не
произошло.
Причины задержек
1. Капсюль патрона
неисправен.
2. Сгущение смазки или
загрязнение канала под
ударник.
3. Мал выход ударника или
забоины на бойке.
4. Недосыл патрона
вследствие сопровождения затвора рукой при
досылании патрона в
патронник. В результате
удар бойка недостаточен
для разбития капсюля.
Способы устранения задержек
1. Перезарядить пистолет и
продолжить стрельбу.
2. Осмотреть и прочистить
пистолет.
3. Отправить пистолет в
мастерскую.
4. Взвести курок и
произвести выстрел или
произвести выстрел
самовзводом.

23. Задержки при стрельбе из ПМ и способы их устранения

Задержки
Причины задержек
2. Недокрытие
патрона затвором.
Затвор остановился,
не дойдя до крайнего
переднего положения; спуск курка
произвести нельзя.
1. Загрязнение патронника,
пазов рамки и чашечки
затвора.
2. Затруднительное
движение выбрасывателя
из-за загрязнения
пружины выбрасывателя
или гнетка.
Способы устранения задержек
Дослать затвор вперед
толчком руки и продолжить
стрельбу. Осмотреть и
прочистить пистолет.

24. Задержки при стрельбе из ПМ и способы их устранения

Задержки
Причины задержек
3. Неподача или
1. Загрязнение магазина и
непродвижение
подвижных частей
патрона из магазина
пистолета.
в патронник.
2. Погнутость верхних
Затвор находится в
краев корпуса магазина.
переднем положении,
но патрона в
патроннике нет;
затвор остановился в
среднем положении
вместе с патроном, не
дослав его в
патронник.
Способы устранения задержек
1. Перезарядить пистолет и
продолжить стрельбу.
Прочистить пистолет и
магазин.
2. Заменить неисправный
магазин.

25. Задержки при стрельбе из ПМ и способы их устранения

Задержки
Причины задержек
4. Прихват
1. Загрязнение подвижных
(ущемление) гильзы
частей пистолета.
затвором.
Гильза не выброшена 2. Неисправность
выбрасывателя, его
наружу через окно в
пружины или отражателя.
затворе и заклинилась
между затвором и
казенным срезом
ствола.
Способы устранения задержек
1. Выбросить прихваченную
гильзу и продолжить
стрельбу.
2. При неисправности
выбрасывателя, его
пружины или отражателя
отправить пистолет в
мастерскую.

26. Задержки при стрельбе из ПМ и способы их устранения

Задержки
5. Автоматическая
стрельба
Причины задержек
1. Сгущение смазки
(возможно, вследствие
низкой температуры
окружающей среды) или
загрязнение частей
ударно-спускового
механизма.
2. Износ боевого взвода
курка или носика
шептала.
3. Ослабление или излом
пружины шептала.
4. Касание полочки уступа
предохранителя зуба
шептала.
Способы устранения задержек
1. Осмотреть и прочистить
пистолет.
2. Отправить пистолет в
мастерскую.
3. Отправить пистолет в
мастерскую.
4. Отправить пистолет в
мастерскую.

Материальная часть, назначение, боевые свойства 9 мм пистолета ПМ

 Другие рефераты


1. Учебный вопрос.
9-мм пистолет Макарова (ПМ) является личным оружием нападения и защиты и
предназначен для поражения противника на коротких расстояниях.
Огонь из пистолета наиболее эффективен на расстояниях до 50 м. Убойная сила
пули сохраняется до 350 м. Огонь из пистолета ведется одиночными
выстрелами.
Боевая скорострельность пистолета 30 выстрелов в минуту.
Вес пистолета со снаряженным магазином 810 г. Для стрельбы из пистолета
применяются   9-мм пистолетные патроны. Начальная скорость полета пули 315
м/сек.
Подача патронов в патронник при стрельбе производится из магазина емкостью
на 8 патронов.
2. Учебный вопрос. Общее устройство и работа частей пистолета

Пистолет-оружие самозарядное, так как его перезаряжание во время стрельбы
производится автоматически.  Работа автоматики пистолета основана на
принципе использования отдачи свободного затвора. Затвор со стволом
сцепления не имеет.
Надежность запирания канала ствола при выстреле достигается большой массой
затвора и силой возвратной пружины. Благодаря наличию в пистолете
самовзводного ударно-спускового механизма куркового типа можно быстро
открывать огонь непосредственным нажатием на хвост спускового крючка без
предварительного взведения курка.
    Безопасность обращения с пистолетом обеспечивается надежно действующими
предохранителями. Пистолет имеет предохранитель, расположенный на левой
стороне затвора. Кроме того, курок автоматически становится на
предохранительный взвод под действием боевой пружины после спуска курка
(“отбой” курка) и при отпущенном спусковом крючке.
     Курок под действием изогнутого (отбойного) конца широкого пера боевой
пружины повернут на некоторый угол от затвора (это есть “отбой” курка) так,
что носик шептала находится впереди предохранительного взвода курка.
     После того как спусковой крючок будет отпущен, спусковая тяга под
действием узкого пера боевой пружины продвинется в заднее крайнее
положение. Рычаг взвода и шептало опустятся вниз, шептало под действием
своей пружины прижмется к курку и автоматически курок встанет на
предохранительный взвод.


Пистолет состоит из 7 основных частей и механизмов:
1.   рамка со стволом и спусковой скобой;
2.   затвор с ударником, выбрасывателем и предохранителем;
3.   возвратная пружина;
4.   ударно-спусковой механизм;
5.   рукоятка с винтом;
6.   затворная задержка;
7.   магазин.
[pic]
К каждому пистолету придается принадлежность:
- запасной магазин,
- протирка,
- кобура,
- пистолетный ремешок.
Для производства выстрела необходимо нажать указательным пальцем на
спусковой крючок. Курок при этом наносит удар по ударнику, который
разбивает капсюль патрона. В результате этого воспламеняется пороховой
заряд и образуется большое количество пороховых газов.  Пуля давлением
пороховых газов выбрасывается из канала ствола. Затвор под давлением газов,
передающихся через дно гильзы, отходит назад, удерживая выбрасывателем
гильзу и сжимая возвратную пружину. Гильза при встрече с отражателем
выбрасывается наружу через окно затвора.
      Затвор при отходе в крайнее заднее положение поворачивает курок на
цапфах назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор
под действием возвратной пружины возвращается вперед. При движении вперед
затвор досылателем продвигает из магазина очередной патрон и досылает его в
патронник. Канал ствола заперт свободным затвором; пистолет снова готов к
выстрелу.
       Для производства следующего выстрела нужно отпустить спусковой
крючок, а затем снова нажать на него. Так стрельба будет вестись до полного
израсходования патронов в магазине.
       По израсходовании всех патронов из магазина затвор становится на
затворную задержку и остается в заднем положении.
3. Учебный вопрос.   Разборка, сборка, чистка и смазка пистолета.
Разборка и сборка пистолета.
     Разборка пистолета может быть неполная и полная. Неполная разборка
производится для чистки, смазки и осмотра пистолета, полная - для чистки
при сильном загрязнении пистолета, после нахождения его под дождем или в
снегу, при переходе на новую смазку, а также при ремонте.
     Частая полная разборка пистолета не допускается, так как она ускоряет
изнашивание частей и механизмов.
      При разборке и сборке пистолета необходимо соблюдать следующие
правила:
-  разборку и сборку производить на столе или скамейке, а в поле - на
чистой подстилке;
-  части и механизмы класть в порядке разборки, обращаться с ними
осторожно, не допускать излишних усилий и резких ударов;
-  при сборке обращать внимание на нумерацию частей, чтобы не перепутать их
с частями других пистолетов.
Неполная разборка пистолета:
- извлечь магазин из основания рукоятки,
- отделить затвор от рамки,
- снять со ствола возвратную пружину.
Сборка пистолета после неполной разборки производится в обратном порядке.
- надеть на ствол возвратную пружину,
- присоединить затвор к рамке,
- вставить магазин в основание рукоятки.
Проверить правильность сборки пистолета после неполной разборки. Выключить
предохранитель (опустить флажок вниз). Отвести затвор в заднее положение и
опустить его. Затвор, продвинувшись несколько вперед, становится на
затворную задержку и остается в заднем положении. Нажатием большим пальцем
правой руки на затворную задержку отпустить затвор. Затвор под действием
возвратной пружины должен энергично возвратиться в переднее положение, а
курок должен стоять на боевом взводе. Включить предохранитель (поднять
флажок вверх). Курок должен сорваться с боевого взвода и заблокироваться.
Полная разборка пистолета:
- произвести неполную разборку пистолета,
- отделить шептало и затворную задержку от рамки,
- отделить рукоятку от основания рукоятки и боевую пружину от рамки,
- отделить курок от рамки,
- отделить спусковую тягу с рычагом взвода от рамки,
- отделить спусковой крючок от рамки,
- отделить предохранитель и ударник от затвора,
- отделить выбрасыватель от затвора,
- разобрать магазин.
Сборку пистолета после полной разборки производить в обратном порядке.
Чистка и смазка пистолета.
Пистолет всегда должен содержаться в чистоте и исправности. Это достигается
своевременной и правильной чисткой и смазкой, бережным обращением с
пистолетом и правильным хранением его.
Чистка пистолета производится:
- в боевой обстановке, на маневрах и длительных учениях в поле - ежедневно
во время затишья боя или в перерывах между занятиями;
- после учений, нарядов и занятий в поле без стрельбы - немедленно по
окончании учений, нарядов или занятий;
- после стрельбы -немедленно по окончании стрельбы необходимо очистить и
смазать канал ствола и патронник; окончательную чистку пистолета произвести
по возращении со стрельбы; в последующие 3-4 дня ческу пистолета
производить ежедневно;
- если пистолет находится без употребления, - не реже одного раза в 7 дней.
Смазку наносить только на хорошо очищенную и сухую поверхность металла
немедленно после чистки, чтобы не допускать воздействия влаги на металл.
Для чистки и смазки пистолета применяется:
- жидкая ружейная смазка - для чистки пистолета и смазывания его частей и
механизмов при температуре воздуха от +5 до -500    С;
- ружейная смазка - для смазывания канала ствола, частей и механизмов
пистолета после их чистки; эта смазка применяется при температуре воздуха
от  +50    С и выше;
- раствор РЧС (раствор чистки ствола)-для чистки каналов ствола и других
частей пистолета, подвергшихся воздействию пороховых газов;
- ветошь или бумага КВ-22-для обтирки, чистки и смазки пистолета;
- пакля (короткое льноволокно), очищенная от кострики, - только для чистки
канала ствола.
  Для удобства чистки пазов, вырезов и отверстий можно применять деревянные
палочки.
4. Учебный вопрос. Назначение и устройство частей и механизмов пистолета,
патронов и принадлежности.
Рамка со стволом и спусковой скобой.
Ствол служит для направления полета пули. Внутри ствол имеет канал с
четырьмя нарезами, вьющимися слева вверх направо.  Нарезы служат для
сообщения пуле вращательного движения. Промежутки между нарезами называются
полями. Расстоянием между двумя противоположными полями (по диаметру)
определяется калибр канала ствола; он равен 9 мм. С казенной части канала
ствола гладкий и большой диаметр; он служит для помещения патрона и
называется патронником. Патронник имеет уступ.
   На казенной части ствола имеется прилив для крепления ствола в стойке
рамки и отверстие для штифта ствола. На приливе и в нижней части патронника
имеется скос для направления патрона из магазина в патронник.
    Наружная поверхность ствола гладкая. На ствол надевается возвратная
пружина.
Ствол соединяется с рамкой прессовой посадкой и закрепляется штифтом.
Рамка служит для соединения всех частей пистолета. Рамка с основанием
рукоятки составляет одно целое.
Основание рукоятки служит для крепления рукоятки, боевой пружины и для
помещения магазина.
Спусковая скоба служит для предохранения хвоста спускового крючка от
нечаянного нажатия на него.  Она имеет на переднем конце гребень (прилив)
для ограничения хода затвора при движении назад.
Затвор служит для подачи патрона из магазина в патронник, запирания канала
ствола при выстреле, удержания гильзы (извлечения патрона) и постановки
курка на боевой взвод.
Ударник служит для разбития капсюля. Он имеет: в передней части - боек, в
задней части - срез для предохранителя, который удерживает ударник в канале
затвора.
Выбрасыватель служит для удержания гильзы в чашечке затвора до встречи с
отражателем.
Предохранитель служит для обеспечения безопасности обращения с пистолетом.
Целик вместе с мушкой служит для прицеливания.
Возвратная пружина служит для возвращения затвора в переднее положение
после выстрела.
Ударно-спусковой механизм состоит:
из курка, шептала с пружиной, спусковой тяги с рычагом взвода, спускового
крючка, боевой пружины и задвижки боевой пружины.
Курок служит для нанесения удара по ударнику.
Шептало служ
скачать работу

 Другие рефераты


Излишки Болгарский Пистолет Макарова 9×18

БОЛЬШЕ В ПУТИ, ПОЖАЛУЙСТА, ПОДПИСАТЬСЯ НА СПИСОК УВЕДОМЛЕНИЙ!

Введите свой адрес электронной почты, и мы сообщим вам, когда товар будет пополнен.Отправляя, вы соглашаетесь с нашей Политикой конфиденциальности

Описание

Он думает, что эти улучшения и практика помогут ему теперь исполнить единственную песню, которая превзошла его: концовку «More Than Conquerors» группы Impending Doom.С тех пор он ни разу не добился успеха благодаря лучшей интуиции в отношении того, что достижимо. Вот почему ему еще предстоит попробовать столь часто запрашиваемое «Кровотечение» от Meshuggah. Несмотря на то, что он может подыграть ему — он делает паузу посреди интервью и постукивает по нему пальцами — технические ограничения не позволяют ему играть быстрее, чем вышеупомянутые песни After the Burial или Impending Doom.

«По мере того, как я продолжаю двигаться вперед и улучшаю оборудование, оно будет становиться все быстрее, быстрее и быстрее», — с энтузиазмом говорит он. «Я собираюсь довести это дело до крайности и просто получить пистолеты с ленточным питанием с сотнями патронов, и мы просто будем жить вечно».

Скорость и длина — не единственные улучшения, которые Уилкинсон планирует. Недавно он начал возить с собой группы в Ашленд, штат Огайо. Одними из его первых гостей были Slaughter to Prevail, Enterprise Earth и Brand of Sacrifice. Последние были первой группой, когда-либо появившейся в кавер-видео на их собственную песню, в то время как Alex Terrible из первого подготовился к будущему видеосегменту, научившись владеть двумя руками; Gun Drummer надеется, что его протеже сделают каверы на их собственные песни.Он также хотел бы, чтобы группа настроила оборудование и устроила брейк-данс, чтобы несколько человек исполняли одну и ту же партию, или даже сняли музыкальное видео.

Однако на этом пути будут препятствия, особенно когда речь идет о новых стрелках, пытающихся использовать навыки мелкой моторики, необходимые для того, чтобы прибить укрытие для оружия. Как опытный стрелок, Уилкинсон описывает стрельбу из оружия как лечебное средство, но отмечает, что адреналин высвобождается, когда он знает, что снимает видео, которое увидят тысячи, если не миллионы. Это усугубляется внешними факторами, такими как погода, которая может варьироваться от холода и снега до ветра и дождя, а также где-то между ними.Добавьте к этому другие трудности, такие как обеспечение того, чтобы он входил в кадр в нужное время и динамически играл на малом барабане (несмотря на то, что он не мог его слышать), и вы получили то, что выглядит чертовски проще, чем есть на самом деле. Он вспоминает об этом всякий раз, когда идет снимать очередное видео.

«Каждый раз, когда я делаю это, я думаю, что, черт возьми, я делаю? Это безумие!»

Сумасшедший он или нет, Уилкинсон держит голову прямо, когда дело доходит до его приоритета: безопасности. Он повторяет это снова и снова — почти так же часто, как я слышу, как пули звенят в журнале на заднем плане, — уточняя, что, несмотря на то, что на видео он выглядит «диким и опасным», он стреляет в сторону массивного ущелья, и гости проинструктированы о том, что делать. правила техники безопасности, прежде чем брать в руки огнестрельное оружие.

Вопреки расхожему выражению, на этот раз лучшая защита — это просто хорошая защита. Это особенно верно для тех, кто опасается, что обе стороны спорят об оружии.

«Оружейное сообщество скажет: «Вау, вы ведете себя безответственно. Что ты делаешь? Ты плохой пример», или что-то в этом роде. Кроме того, есть люди, у которых нет опыта обращения с огнестрельным оружием, или они мало что о нем знают, или боятся его, и я беспокоился, что они нападут на меня только за то, что я использую его в Интернете, но на самом деле, как ни удивительно, это только что произошло. очень позитивно со всех сторон.Это безумие.

«Это безумие» — это обычная реакция на видео, причем Уилкинсон получает особое удовольствие, наблюдая, как мозги новичков на секунду останавливаются, когда вылетает оружие. Именно такой момент побудил Вилли Адлера из Lamb of God оставить комментарий вскоре после того, как его первое видео было опубликовано, а Шаво Одаджяна из System of a Down поделился обложкой «Toxicity». Есть причина, по которой эти видео продолжают распространяться вирусно, и Уилкинсон справился с этой задачей.

«Я думаю, что это настолько весело, что люди не могут устоять перед этим. Я видел бесчисленное количество комментариев, в которых люди говорили: «Вау, я действительно ненавижу оружие, но мне это нравится» или «Вау, почему я так люблю это? Я чувствую себя виноватым», или что-то в этом роде, потому что это выходит за пределы этого промежутка. У нас есть металл, который мы любим, и огнестрельное оружие, которое никого не убивает и не используется в преступлении. Их безопасно используют для отдыха, и я думаю, что это идеальное сочетание, которое обезоруживает людей.

Основные части пистолета Макарова и их назначение

В 1948 году советский оружейник Н. Ф. Макаров разработал конструкцию пистолета, который сегодня известен как ПМ. С 1951 года и по сей день данная модель пистолета используется военнослужащими российских вооруженных сил и правоохранительных органов в качестве личного оружия для защиты и нападения.

Основное назначение ПМ — поражение противника на короткой дистанции. Надежность этого оружия обеспечивается бесперебойной работой всех элементов его автоматики.Статья содержит информацию об основных частях пистолета Макарова.

Начало работ

В 1947 году высшему командному составу Советской Армии понадобился новый малогабаритный пистолет. ТТ и револьверные револьверы к тому времени уже устарели. Необходимо было создать новое оружие — пистолет «мирного времени». В 1948 году был проведен конкурс, на котором советские конструкторы-оружейники представили свои достижения.

Победитель

Согласно условиям конкурса, оружие должно быть оборудовано свободным затвором и самовзводным ударно-спусковым механизмом. На основе уже зарекомендовавшего себя немецкого Walther PP. Планировалось создать два образца пистолета с использованием боеприпасов калибров 7, 65 и 9 мм. Проведя испытания патронов, оружейники отметили, что по сравнению с 7,65,9 мм мощнее. Было принято решение остановиться именно на этом калибре. Конечным результатом таких работ стал пистолет Макарова. ТТХ и основные части этого оружия позволяют эффективно использовать его во время ближнего боя.

Как работает автоматика?

Пистолет Макарова — самозарядное оружие.В использовании ПМ прост, а автоматика пистолета позволяет владельцу держать оружие всегда готовым к действию. Процесс автоматической перезарядки осуществляется такими основными частями пистолета Макарова, как затвор и ударно-спусковой механизм. Для этого используется принцип отдачи, не связанный со стволом затвора. Во время выстрела ствол запирается за счет большой массы затвора и усилия возвратной пружины. Чтобы выстрелить, не нужно взводить курок. Достаточно нажать на курок.

Основные части и механизмы пистолета Макарова

Оружие комплектуется следующими элементами:

  • Рамка ствола и спусковая скоба.
  • Затвор, содержащий ударник, выбрасыватель и взрыватель.
  • Возвратная пружина.
  • Ударно-спусковой механизм.
  • Ручка.
  • Задержка ворот.
  • Пистолетный магазин.

Эти компоненты представляют собой 7 основных частей пистолета Макарова.

Функции

Основные части пистолета Макарова выполняют следующие задачи:

  • Ствол направляет полет пули.Спусковая скоба защищает спусковой крючок от случайного нажатия.
  • Затвор подает патроны из магазина в патронник, запирает ствол при стрельбе, удерживает гильзу с помощью выбрасывателя в чашке затвора и устанавливает курок на боевой взвод. С помощью ударника разбивается капсюль боекомплекта. Предохранитель обеспечивает сохранность иглы при работе пистолета.
  • Возвратная пружина после выстрела устанавливает затвор в исходное положение.
  • УСМ комплектуется спусковым крючком, шепталом с пружиной, спусковым крючком, взведенным рычагом с тягой, пружиной и затвором к нему.Эти основные части пистолета Макарова обеспечивают быструю стрельбу. Стрелять можно сразу после нажатия на спусковой крючок. Предварительно взводить для этого теперь не нужно.
  • Затворная задержка позволяет удерживать затвор в заднем положении при пустом магазине.
  • Рукоятка с винтом обеспечивает удобное удержание пистолета Макарова.
  • Оружейный магазин предназначен для размещения восьми патронов.

Магазин ПМ

Данный элемент состоит из четырех элементов:

  • Корпус магазина, который служит для соединения всех его частей.
  • Подаватель, которым боеприпасы подаются в патронник.
  • Пружина, выталкивающая подаватель с патронами вверх.
  • Магазинная крышка, предназначенная для закрытия кейса.

На фото ниже показаны основные части пистолета Макарова.

Что такое безопасность?

Левая часть затвора оснащена специальным предохранителем. С помощью автоматики и боевых пружин курок крепится на предохранительном взводе при спуске. На это влияет загнутый (выпуклый) конец пружинной ручки: он отводит курок под небольшим углом от затвора.Таким образом, пружина служит «спусковым крючком» курка. Она прошептала своим носиком перед взводом охраны. При отпускании курка перо боевой пружины воздействует на тягу, а взведенный рычаг и шептало опускаются в нижнее положение. Таким образом, шептание, нажимая на спусковой крючок, устанавливает его на предохранительный взвод.

Как происходит выстрел?

Процесс осуществляется в несколько этапов:

  • Начало работы механики осуществляется нажатием на курок.
  • Курок взаимодействует с ударником, в результате чего разбивает капсюль патрона.
  • Воспламенение порохового заряда. Образовавшиеся пороховые газы выбрасывают пулю из канала ствола.
  • Пороховые газы через донную часть патрона воздействуют на затвор, который, отступая, сжимает возвратную пружину. С помощью выбрасывателя затвор удерживает гильзу. Достигнув рефлектора, он извлекается через окно затвора.
  • Затвор в крайнем положении разворачивает курок, установленный на цапфах, до положения на боевой взвод.
  • В крайнем положении на затвор действует возвратная пружина, которая толкает его назад вперед.
  • Двигаясь вперед, затвор с помощью диспетчера отправляет штатный боезапас из оружейного магазина в патронник.
  • «Затвор» от патрона затвор запирает канал ствола. После этого оружие снова готово к стрельбе.

Выстрелы из пистолета Макарова производятся до тех пор, пока не будут израсходованы все патроны в магазине. После этого затвор становится затворной задержкой в ​​заднем положении.

Тактико-технические характеристики

  • Пистолет Макарова предназначен для стрельбы патронами калибра 9 мм.
  • Вес оружия 0,73 грамма.
  • Длина 161 мм.
  • Ствол ПМ имеет длину 93 мм.
  • Пуля способна развивать начальную скорость до 315 м/с.
  • ПМ имеет скорострельность 30 выстрелов в минуту.
  • Пистолет предназначен для одиночного режима стрельбы.
  • Дальность эффективной стрельбы не превышает 50 м.
  • Убойность пули 350 м.
  • Магазин ПМ рассчитан на 8 патронов.

Малые габариты, надежность, простота в эксплуатации и обслуживании — характерные черты пистолета Макарова. Из большого разнообразия моделей, относящихся к классу малогабаритного оружия для самообороны, пистолет ПМ признан одним из лучших. Сегодня его используют офицеры вооруженных сил и сотрудники государственных силовых структур.

р>

Пистолет Макарова — легендарное оружие

Пистолет Макарова — легендарное оружие, отмеченное множеством литературных произведений и художественных фильмов.Его невероятной популярности во многом способствовали надежность, безотказность и простота конструкции. Пистолет Макарова представляет собой ручную самозарядную винтовку, которая предназначена для поражения противника преимущественно на коротких дистанциях.

Спроектированный и сконструированный гениальным советским оружейником Н. Ф. Макаровым, ПМ уже почти полвека является личным оружием офицеров советских, а затем и российских Вооруженных Сил, МВД и внутренних войск. Устройство пистолета Макарова основано на использовании конструкции продольно-скользящего скользящего затвора и неподвижного ствола.Запирание ствола происходит за счет веса затвора и усилия возвратной пружины. Такое простое гениальное конструктивное решение обеспечивает поразительную точность стрельбы, чего нельзя сказать об аналогичном оружии с различными модификациями подвижного ствола.

Однако здесь есть один небольшой нюанс. Практическое использование такого элегантного конструктивного решения ограничено весом болта. Иными словами, такое устройство пистолетного механизма целесообразно только для боеприпасов, габариты которых не превышают критической отметки 9×18 миллиметров.Как раз таким размером патронов стреляет пистолет Макарова.

Еще одной уникальной конструктивной особенностью ПМ является использование свободного ударника, не имеющего пружинного механизма, который должен выполнять защитную функцию, удерживая ударник в заднем крайнем положении. Теоретически это не исключает возможности самопроизвольного выстрела. Но дело в том, что ударный механизм этого уникального оружия не имеет достаточной массы для непроизвольного срабатывания. Что только подчеркивает гениальность творения великого оружейника.

Пистолет Макарова отличается исключительной простотой, изяществом конструкции и минимумом движущихся частей. Многие его детали возложены на несколько функций, что также является ноу-хау советской оружейной мысли. Например, затворная задержка параллельно выполняет функцию отражения гильз. И боевая пружина также является частью защелкивающегося механизма магазина.

Интересным фактом является то, что ТТХ пистолета Макарова значительно выше, чем у пистолета Глок, созданного много лет спустя с использованием совсем других технологий.Он проектировался как противовес ПМ, и весь упор в нем был на надежность и простоту. Но у «Макарова» все же меньше деталей, чем у «Глока». При правильной эксплуатации ПМ практически безотказен и очень долговечен.

Стандартный магазин Макарова вмещает восемь патронов. После израсходования последнего боеприпаса специальный механизм замедления фиксирует затвор в крайнем заднем положении, из которого его можно легко извлечь с помощью рычага, расположенного на корпусе, или оттянув затворную раму назад.Любая из этих манипуляций, если оружие уже оснащено обоймой, выполняет функцию досылания патрона в патронник. А ПМ снова на боевом взводе.

ПМ модернизированный 12 выстрелов. Массогабаритная модель ПММ (пистолет Макарова модернизированный)







Пистолет Иж 71Х калибра 9×17 (.380ACP), экспортный коммерческий вариант пистолета ПММ с магазином на 12 патронов


Пистолет Макарова — Шигапова модернизированный, ПММ



Калибр ,9 × 18 мм; 9 × 18 ПММ
Длина : 161 мм (165 мм ПММ)
Вес пустого : 730 г (760 г ПММ)
Длина ствола : 94 мм
Емкость магазина ПММ: патронов 8 патронов 2 8 патронов

Пистолет Макарова создан в ответ на требование Советской Армии разработать новый пистолет для самообороны офицеров, он более компактен и безопасен в обращении, чем пистолет Токарева ТТ, но при этом обладает большим останавливающим действием пули. Требования предусматривали компактный пистолет с самовзводным ударно-спусковым механизмом и свободным затвором. Первоначально был разработан новый патрон калибра 9 мм, который имел длину гильзы 18 мм и по мощности был разумным максимумом, который можно было использовать в пистолете со свободным затвором. Эта разработка основывалась на довоенных немецких работах в том же направлении, что привело к созданию компанией GECO патрона 9×18мм Ultra. Следует отметить, что несмотря на одинаковые обозначения, пистолетный патрон ПМ не взаимозаменяем с немецким, так как имеет больший диаметр пули.Под новый патрон тогда были созданы и приняты на вооружение в 1951 году два пистолета: пистолет Макарова, личное оружие самообороны офицеров, и более мощный пистолет для самообороны рядового состава, расчетов орудий и танкистов Стечкин Автоматический пистолет АПС.

До начала 1990-х годов ПМ оставался основным оружием самообороны военнослужащих, а также основным оружием полиции. Однако изменение ситуации в мире привело к необходимости принятия на вооружение более мощного и эффективного личного оружия, разработка которого была начата в рамках конкурса «Грач». Для этого конкурса был разработан усиленный вариант патрона 9х18мм ПММ, имевший более легкую пулю и усиленный пороховой заряд, разгонявший новую пулю до 430 м/с вместо обычных 315 м/с. Кроме того, на базе ПМ был создан пистолет ПММ, адаптированный под новые патроны и имеющий увеличенную до 12 патронов емкость магазина, для чего пришлось увеличить ширину пистолетной рукоятки. Кроме того, ПММ обзавелся слегка улучшенными щечками сцепления. Тем не менее в 2000 году было объявлено, что в конкурсе «Грач» победил пистолет Ярыгина, созданный на Ижевском механическом заводе под индексом МР-443.Таким образом, ПМ будет постепенно сниматься с вооружения ВС, МВД и других силовых структур России, заменяясь ПЯ и другими современными пистолетами, однако в связи с тяжелым финансовым состоянием страны в целом , этот процесс не будет быстрым и займет не один год. Следует отметить, что в серийное производство пистолет ПММ пошел в варианте под штатный патрон 9х18, так как существовала реальная опасность использования патронов 9х18 ПММ в старых пистолетах Макарова и Стечкина, что могло привести к ускоренному износу и даже разрушению эти пистолеты.

На базе ПМ на Ижевском механическом заводе — основном изготовителе пистолета Макарова создан ряд модификаций, в том числе газовый пистолет ИЖ-79, служебный пистолет ИЖ-71 под патрон 9х17мм Браунинг Шорт, экспортный пистолет Байкал МП- 442, 9х18мм и ряд других. Помимо СССР и России, ПМ производился по лицензии в Болгарии, ГДР и Китае. Польша, Венгрия и Чехословакия выпускали собственные образцы пистолетов под тот же патрон 9х18 мм ПМ.
При производстве пистолета Макарова в Ижевске был проведен большой объем работ по повышению технологичности его производства. Кроме того, в шестидесятые годы в тульском КБ (ныне Конструкторское бюро приборостроения) велись работы по облегчению пистолета путем разработки для него рамки из легких сплавов или пластика. Пистолет с пластиковой рамкой прошел испытания в 1963-65 годах под индексом ТКБ-023 и показал в целом хорошие результаты. Однако военные отказались принимать его на вооружение, мотивируя свое решение в том числе и тем, что неизвестно. как поведет себя пластик при длительном (10-20 лет) хранении и эксплуатации.

Пистолет Макарова ПМ был (и остается) одним из лучших представителей класса малогабаритных пистолетов самообороны. Он имеет небольшой размер, чрезвычайно надежен, прост в использовании и обслуживании. Его недостатки, однако, присущи любому другому пистолету того же размера и класса — это малая дальность и кучность стрельбы, низкая эффективность пули. Кроме того, характерными для ПМ недостатками по сравнению с современными пистолетами того же класса являются довольно значительная масса оружия и малая емкость магазина.

Пистолет Макарова построен на базе автоматики со свободным затвором. Пистолет почти полностью изготовлен из стали. Возвратная пружина расположена вокруг неподвижного ствола. Ударно-спусковой механизм двустороннего действия (самовзводный), с открытым спусковым крючком. Предохранитель расположен слева от затвора, и при включении блокирует ударник, затем надежно снимает курок со взведения, а затем запирает шептало и затвор. Первый выстрел после выключения предохранителя можно произвести как самовзводным, так и первым ручным взведением курка.Прицелы открытые, нерегулируемые. На ряде экспортных модификаций может быть установлен регулируемый целик. Питание пистолета осуществляется из отъемных стальных коробчатых магазинов емкостью 8 патронов. Пистолеты ПММ комплектовались двухрядными магазинами емкостью 12 патронов с перестроением патронов в один ряд на выходе из магазина. Защелка магазина расположена в нижней части рукоятки, за окном магазина. Щечки рукояти пластиковые, коричневого или черного цвета, с мелкими канавками, в варианте ПММ — с полочкой для большого пальца.


Тактико-технические характеристики

Калибр… 9 мм

Патрон… 9х18 ПМ, 9х18 ПММ

Масса оружия без патронов… 0,76 кг

Длина оружия… 169 мм

Длина ствола 90.02 .. 93,5 мм

Начальная скорость пули.. 315 (ПМ), 430 (ПММ) м/с

Эффективная скорострельность… 30 выстр/мин

Прицельная дальность. .. 50 м

Емкость магазина. .. 12 раундов

PMM Pistol

Pistol OTS-35

Журналы для 12 и 8 раундов

Частичная разборка PMM Pistol с 12-равным журналом

Картриджи 9×18 PBM и 9×18 PMM

в начале 1990-х годов , в рамках работы над боевыми свойствами нового армейского пистолета ПМ пытались повысить, в первую очередь, за счет высокоимпульсного патрона 9х18 ПММ (57Н181СМ).Его пуля весит 5,54 г (против прежних 6,0), немного возросло пробивное и останавливающее действие. Точность стрельбы, по разным оценкам, возросла в 1,2 или 2-2,5 раза.

Под новый патрон Б.М. Плецкого и Р.Г. Шигапов создал «модернизированный пистолет Макарова» (ПММ), выпускаемый с 1994 года. Внешне отличается увеличенной пластиковой рукоятью более удобной формы, двухрядным магазином на 12 патронов с выходом верхних патронов в один ряд .Есть модификация под старые однорядные магазины на 8 патронов.

На стенках камеры выполнены три винтовых паза. Давление газа вдавливает стенки гильзы в пазы, увеличивая силу сопротивления ее движению назад. Так как стандартный патрон развивает меньшее давление, канавки не мешают использованию штатных патронов.

В Тульском ЦКИБ СОО конструктор А.Б. Адов разработал очередной вариант модернизации ПМ под новый патрон 9х18 ПММ.Опытный пистолет, получивший обозначение ОЦ-35, снабжен удлиненным затвором-кожухом и дульным тормозом-компенсатором, что повысило кучность стрельбы, особенно при использовании высокоимпульсного патрона. Длина пистолета составляла 185 мм, вес без патронов 0,76 кг.

Кроме того, был создан патрон типа 9х18 ПБМ (7Н25) с бронебойной пулей массой всего 3,55 г. , титановая пластина толщиной 25 мм и 30 слоев ткани Kevlar или CBM.

Патрон 7Н25 позволяет продолжать эксплуатацию существующих ПМ в изменившихся условиях.

На базе ПМ на Ижмехе создан пистолет МР-447 (9х17 «курц») с электронной системой, условно названный ПИВО — «пистолет с идентификацией владельца оружия». Электронная блокировка спускового крючка снимается только при наличии кольца с соответствующим образом запрограммированной микросхемой на среднем пальце стреляющей руки.

Предлагаем вашему вниманию товары, которые наверняка заинтересуют коллекционеров и настоящих ценителей легендарного оружия… В интернет-магазине «Держава» вы можете купить модель ПММ — модернизированный вариант пистолета Макарова.Обращаем ваше внимание на то, что такая продукция практически уникальна в своем роде и представлена ​​только у нас. Не упустите возможность стать обладателем ценного экспоната ММГ ПММ, полностью повторяющего параметры легендарного оружия.

Из истории создания модернизированного БДМ

В конце 80-х годов прошлого века стало ясно, что для соответствия требованиям современности необходимо разработать новое оружие, отличающееся кучностью стрельбы и использующее пули с повышенной бронепробиваемостью.

Для выполнения поставленных задач была проведена модернизация оружия, которое к тому времени уже имело большую практику применения. В конструкцию пистолета Макарова были внесены преобразования, которые стали основой для изготовления представленной здесь модели ПММ.

Основные изменения были направлены на то, чтобы можно было использовать припасы другого калибра. Из-за этого основные детали остались такими же, как и в пистолете Макарова до модернизации, 70% запчастей взаимозаменяемы.

Из отличительных особенностей модернизированной версии отметим следующие:

  • усиление каркаса;
  • увеличение массы затвора;
  • создание спиральных канавок в патроннике;
  • изменение формы рукояти для лучшей посадки оружия в руке.

Основной причиной малого распространения такой модели пистолета были финансовые трудности в стране. Кроме того, существовали опасения, что высокоимпульсные патроны новой модели будут несанкционированно использоваться для стрельбы из ПМ, что было потенциально опасно.

Основные технические характеристики ММГ ПММ

Представленный макет ПММ прошел щадящую дезактивацию, поэтому по параметрам практически полностью повторяет боевое оружие. Из основных технических характеристик модернизированного пистолета Макарова отметим следующие:

  • длина — 16,5 см;
  • ширина — 3,4 см;
  • высота — 12,7 мм;
  • вес
  • — 760 г;
  • Емкость магазина
  • – 12 патронов.

Пистолет был деактивирован таким образом, что из него нельзя было стрелять.При этом большинство механизмов сохранили свою функциональность и мобильность.

Почему стоит купить модель ПММ в «Штате»?

Покупателям нашего интернет-магазина гарантировано:

  • оригинальность товара, что подтверждается наличием заводских клейм на поверхностях;
  • отличное состояние ММГ ПММ, оружие было на правильном складе;
  • доступность товаров, представленных в нашем каталоге;
  • оказание услуг по доставке заказов по территории РФ.

Есть вопросы по особенностям этого редкого макета? Наши специалисты смогут дать на них ответы. Свяжитесь с ними удобным для вас способом.

Пистолет ПМ, по сути, дедушка современного оружия. Он был создан еще в далеких 40-х годах выдающимся конструктором-оружейником Макаровым. Но война помешала командному составу довести эту технику до серийного производства. И только после его завершения был организован следующий конкурс.

Основные требования к конструкторам были таковы, чтобы новый образец был малогабаритным и имел самовзводный ударно-спусковой механизм (УСМ). Пистолет ПММ вполне подходил для этих условий.

Предыстория появления ПМ

Собственно, об изделии Макарова слышали все. Но не все знают, что у него была своя особенная история рождения.

В предвоенные годы уже использовался не менее известный ТТ. Но тем не менее поиск оптимального оружия для командиров Красной Армии не прекращался.

Личное оружие командного состава от Мастера Токарева имело как сторонников, так и противников. Поэтому у пистолета не только находили реальные недостатки, но и искали надуманные. Который? Ну, например, одним из условий, которому должен был соответствовать ТТ, была стрельба через смотровую щель из танка!

Да, танк без применения пистолета стал беззащитным…

Главной причиной перехода с ТТ на ПМ было то, что последний имеет более выраженное останавливающее действие. Пуля 9-мм ПМ основную часть энергии отдает корпусу, а не пробивает его насквозь, как у ТТ.

Конкуренты

Тем не менее оружейники СССР И. Раков, С. Коровин, П. Воеводин, Ф. Токарев и др. в рамках конкурса 1938 г. работали над созданием нового личного оружия для командного состава Советской Армии .

После испытаний, которые оказались длительными и драматичными, победил пистолет Воеводина. Но начавшаяся война не позволила запустить его в серийное производство.

После войны был организован новый конкурс, и уже на этом этапе победил пистолет ПММ оружейника Макарова.

Картридж ПМ

Для нового продукта также необходимо было создать новый картридж. Правда, есть мнение, что замена патрона размером 7,62×25 мм на другие (9 мм) позволила отрезать от употребления старые боеприпасы, которых в те послевоенные годы очень много было в частных руках.

Основой для разработки нового патрона послужил довоенный немецкий «GECO 9×18 mm Ultra».Но новые боеприпасы для «Макарова» отличались от немецких более внушительным диаметром пули.

После такой работы пистолет Макарова ПММ стал основным оружием, которым вооружались военные и полицейские до конца 80-х годов.

Модернизация ПМ

До начала 90-х ПМ был основным оружием на вооружении силовых структур и военнослужащих. Но требования времени привели к необходимости создания более мощных средств поражения. Модернизированный пистолет Макарова ПММ разработан в рамках конкурса «Грач».

В ходе работ для новинки был создан усиленный патрон 9х18 мм ПММ. Новый боеприпас имел более легкую пулю и усиленный заряд пороха. Его скорость изменилась с 315 м/с до 430 м/с.

Под новый патрон также был создан новый пистолет ПММ, прототипом которого стал стандартный ПМ. Также ПММ получил увеличенный магазин повышенной емкости до 12 патронов. Для большего удобства использования личное оружие командного состава получило адаптированные щечки рукоятки.

Пневматический пистолет

Пневматические пистолеты получили широкое распространение как для спортивных целей, так и для проведения досуга населения. Разнообразие этого вида оружия таково, что оно удовлетворит любые требования и предпочтения любителей стрелкового спорта.

Пистолет пневматический МР 654к ПММ конструктивно воспроизводит боевую модель ПМ. Эта модель полностью изготовлена ​​из оружейной стали. Ствол нарезной, его длина 9,6 см. Рамка пистолета выполнена несколько ослабленной, в отличие от боевого ПМ.А вот затвор отводится назад и надевается на затворную задержку так же, как и в его огнестрельном аналоге.

Пневматика сохранила практически те же массу и габариты, что и боевая:

  • Масса — 730 грамм.
  • Общая длина 16,9 см.
  • Высота -14,5 см.
  • Ширина — 3,5 см.

В пневморукоятке вместо картриджодержателя предусмотрен баллончик со сжатым газом объемом 8 или 12 грамм. Также содержит клапан и кассету на 13 сферических пуль, которые могут быть как омедненными, так и стальными.

Травматический ПМ-Т

ПМ-Т — совершенно иной вид оружия, чем пневматический пистолет «МП 654к Грач» (ПММ). Боевой «Макаров» послужил прототипом для создания травмы. Но в стволе, сразу за патронником, есть шплинт. Сам ствол, в отличие от боевого, выполнен с ослабляющими нарезами.

Основной целью, которую преследовали разработчики ООО ПКБ и ОАО ЗИД, было сохранение «исторической ценности» оружия. Для этого в конструкцию пистолета было внесено минимальное количество переделок.

Для приобретавших такой экземпляр было важно, чтобы это было не только оружие самообороны, но и слыло коллекционным. Это связано с тем, что изначально пистолеты выпускались как изделие, переделанное из боевых ПМ, которые выпускались с 1950 по 1980 год. стали и надежность изготовления и обработки поверхностей. Такие характеристики выгодно отличают эту версию пистолета от современных аналогов.

Те, кто успел приобрести ПМ-Т (а их было выпущено всего около 5000 штук) не прогадали. Если раньше цена пистолета в оружейных магазинах была в пределах 16-18 тысяч рублей, то теперь купить его «с рук» можно по цене, превышающей 50 000 рублей!

ПММ-12

Модернизированный пистолет Макарова ПММ-12 относится к самозарядному оружию, в основе которого лежит принцип свободного затвора отдачи. Он также имеет самовзводный механизм, позволяющий вести огонь без предварительного взведения курка.

Тактико-технические характеристики ПММ-12:

  • Патроны — 9х18 ПМ (9х18 ПММ) калибром 9 мм.
  • Масса пистолета 760 г.
  • Длина всего пистолета 169 мм, при длине ствола 93,5 мм и скорострельности до 30 выстр/мин.
  • Магазин увеличен до 12 патронов.

На выходе из ствола скорость пули:

  • 315 м/с — у ПМ;
  • 430 м/с — возле ПММ.

Однако следует учитывать, что улучшенные характеристики пистолета ПММ появляются только с патронами, разработанными специально для ПММ. А если не учитывать наличие магазина повышенной емкости, то ПММ по своим характеристикам равен ПМ, который даже в бою не способен поражать цели в бронежилетах.

К достоинствам пистолета можно отнести следующее:

  1. Довольно крепкий пистолет.
  2. Очень надежное оружие.
  3. Обслуживание очень простое.
  4. Компактный.
  5. Наличие запасных частей.

Недостатки, характерные для ПММ:

  1. На спусковой крючок необходимо прикладывать достаточно большое усилие.
  2. Отсутствие передовых прицельных приспособлений.
  3. Неэргономичная ручка.
  4. Недостаточное качество изготовления ствола.

Обладая малой прицельной дальностью 50 метров, ПММ в основном используется сотрудниками правоохранительных органов.Если использовать пистолет как боевое оружие, то, в основном, он рассматривается военнослужащими как оружие последнего шанса.

Спецназ также использует пистолет ПММ-12 с глушителем. Это преобразование дает возможность использовать этот вариант ПММ при проведении спецопераций. Однако следует отметить, что большинство спецподразделений в настоящее время используют другие, более современные пистолеты.

Появление ПМ на международном рынке

Но международного признания ПМ добился после 1980-х годов, когда пала Берлинская стена, и на рынок начали хлынуть пистолеты со складов бывшей ГДР.

Если раньше «Макаров» выпускался в СССР не для коммерческой продажи, а только для нужд армии и МВД, то сейчас на оружейном рынке можно найти сотни тысяч пистолетов производства Китая, Венгрии , Польше и бывшей Чехословакии.

Особенно интересно, что продукция «Макаров» очень популярна в США. Рынок оружия для частников там уже достаточно обширен, но Макарова раньше встретить было непросто.Теперь ПМ для американцев перестал быть эксклюзивным оружием, и теперь в США существуют целые клубы любителей русского пистолета, которые проводят между собой чемпионаты по стрельбе из «макаровского» изделия!

К концу 1980-х гг. Широкое внедрение в большинстве армий разных стран средств индивидуальной бронезащиты (СИБ), а также активная деятельность террористических формирований создали необходимость разработки оружия с большей эффективностью стрельбы, то есть с использованием мощного патрона с высокой бронепробиваемостью и останавливающее действие пули и обладающие высокой огневой мощью. Наиболее простым решением проблемы стала модернизация ПМ. В начале 1990-х годов конструкторы Р.Г. Шигапов и Б.М. Плецкий создал ПММ (модернизированный пистолет Макарова), производство которого началось в 1994 году. Оружие создавалось специально для использования в нем нового патрона 9×18 ПММ с пулей со стальным сердечником и конусообразной головкой. Начальная скорость пули 420 м/с, а энергия 494 ​​Дж. В результате возросло пробивное действие пули.

Также были созданы патроны с экспансивными пулями, обладающими большим останавливающим действием.Пистолет также может использоваться со стандартными патронами 9×18. Двухрядный магазин, переходящий в своей верхней части в однорядный, вмещает 12 патронов, что повысило огневую мощь оружия. Из-за использования высокоимпульсного патрона изменена конструкция патронника. На ее внутренней поверхности имеются три винтовые канавки, повышающие сопротивление трению при движении втулки назад за счет ее расширения, но не приводящие к разрыву. Это обеспечивает замедление отката затвора-кожуха и уменьшение отдачи. Пистолет имеет более эргономичные щечки рукоятки с боковыми выступами. Рама и затвор-кожух усилены и имеют запас прочности больше, чем у ПМ. В результате немного увеличились габариты и масса оружия, но при этом повысились и боевые качества.

ПММ так и не стал заменой ПМ в армии и правоохранительных органах в основном из-за создания в ходе конкурса «Грач» усовершенствованного пистолета ПЯ, который планируется принять на вооружение. Кроме того, использование мощных патронов 57-Н-181-СМ (9×18 ПММ) в обычных ПМ приводит к повреждению оружия.В случае широкого распространения таких боеприпасов в вооруженных силах и правоохранительных органах существовал очень серьезный риск заряжания ими старых, не предназначенных для этого пистолетов Макарова и, как следствие, травмирования стрелков и уничтожения оружие. Кроме того, у ПММ сильная отдача, с очень значительным подбросом при выстреле, что сильно усложняет ведение точной скоростной стрельбы. В настоящее время ПММ в небольших количествах используется в ФСО и ряде подразделений МВД РФ.

Характеристики пистолета ПММ

  • Калибр: 9×18 ПММ
  • Длина оружия: 165 мм
  • Длина ствола: 94 мм
  • Высота оружия: 130 мм
  • Ширина оружия: 34 мм
  • Вес без картриджей: 760 г
  • Емкость магазина: 12 патронов

Пистолеты

История мальчиков-барабанщиков времен Гражданской войны (Часть 1)

Emerging Civil War приветствует приглашенного автора Майкла Обрехта

На протяжении всей истории войн музыканты всегда играли важную роль на поле боя.Военная музыка служила многим целям, включая маршевые каденции, звуки горна и похоронные панихиды. Флейты, волынки и трубы — вот лишь некоторые из инструментов, которые использовались для обучения своих и устрашения врагов. Но, пожалуй, самым заметным инструментом был барабан. Еще с древних времен Вавилона выбивание шкур животных сплачивало войска на поле боя, посылало сигналы между массами и пугало врага до полусмерти. Во время Войны за независимость барабанщики как в континентальной, так и в английской армии храбро шли в бой, имея не более защиты, чем барабаны и палочки.

Мальчики-барабанщики во время Гражданской войны в США были моложе своих предшественников времен Революции, но более продвинуты в игре. Каждый барабанщик должен был играть вариации 26 рудиментов. Рудиментом, который означал атаку, был длинный бросок. Зачатком для сборки была серия фламов, в то время как зачатком для вызова барабанщиков была смесь флэмов и роллов. Зачатком простой каденции было открытое биение с пламенным повтором. Дополнительные требования включали перекат с двойным ходом, парадидлы, фламадидлы, пламенные акценты, фламак, ерши, одинарное и двойное перетаскивание, ратамаки и секступлеты.

Мальчик-барабанщик стоит возле пушки.

Многие барабанщики научились играть основные азы игры, посещая школы практики на Губернаторском острове, в гавани Нью-Йорка, и в казармах Ньюпорта, штат Кентукки, хотя подавляющее большинство училось в полевых условиях. Некоторым помогали тексты; самым популярным на сегодняшний день был «Путеводитель барабанщиков и файеров» Брюса и Эммета 1862 года .

По словам историка Рона Энглмана:

Слово «рудименты» впервые появилось в барабанной книге в 1812 году.На странице 3 книги «Новая полезная и полная система игры в барабан» Чарльз Стюарт Эшворт написал «Основы игры в барабан в целом». Под этим заголовком он вписал и назвал 26 шаблонов, требуемых от барабанщиков современными британскими и американскими армиями и ополчениями. Слово Rudiment больше не использовалось в руководствах по барабанам в США до 1862 года.

Военные барабаны до Гражданской войны обычно имели глубину около 18 дюймов. Затем они были укорочены до 12–14 дюймов в глубину и 16 дюймов в диаметре, чтобы вместить более молодых (и невысоких) барабанщиков.Веревки были соединены вокруг барабана и затянуты вручную, чтобы создать натяжение, которое придало жесткости пластику барабана и сделало его пригодным для игры. Барабаны были низко подвешены на кожаных ремнях, что требовало использования традиционной рукоятки. Стандартные барабанные палочки обычно делались из палисандра и имели длину 16–17 дюймов. Орнаментальные росписи были очень распространены для барабанов времен Гражданской войны, на которых часто изображались орлы Союза и щиты Конфедерации.

Союз ветеранов Великой армии Республики (ВАР) Барабанщики

Барабаны производились в основном в важных промышленных центрах Северо-Востока: Бостоне, Нью-Йорке и Филадельфии.Стандартов конструкции барабана не существовало. Раковины обычно делались из ясеня, клена или подобных гибких пород дерева. Деревянные обручи использовались для усиления барабана, который «настраивался» с помощью регулировочных тросов, которые перекрещивались вокруг корпуса и обеспечивали натяжение головок из телячьей или овечьей кожи. Малый барабан с четырьмя нитями был сконструирован из бронзового сетчатого фильтра с кожаным анкером на кольце. Каждый барабан был окрашен по индивидуальному заказу, что делало его декоративным. Согласно БАРАБАНУ! журнал:

Венцом славы многих из этих барабанов была их ручная роспись.Обычно мальчик-барабанщик получал свой барабан с рисунком на корпусе барабана. Хотя стандартов не было, синий фон обозначал пехотную часть, а красный фон обозначал артиллерию. Американский белоголовый орлан чаще всего украшал барабаны Федеральной армии, но иногда его использовали и конфедераты. Федеральные барабаны также были украшены 13 звездами для каждого из 13 штатов. Конфедеративные штаты были представлены 11 звездами. Неудивительно, что с такими прекрасными украшениями эти барабаны хранились еще долгое время после того, как утихли страстные чувства самой кровавой битвы Америки .

Хотя большинство барабанов той эпохи хранятся в музеях, барабаны Гражданской войны все еще существуют на рынке как антиквариат. Можно ожидать платить до $ 7500 + за один в хорошем состоянии. Беглый взгляд на eBay показывает высокую стоимость оригинальных барабанов. В любом случае, иметь оригинальный барабан времен Гражданской войны — значит владеть частью истории.

Чем моложе барабанщик, тем труднее таскать с собой эти громоздкие инструменты. Однако этот аспект не удержал мальчиков от выбора инструмента.Согласно краткой истории барабанщиков Гражданской войны:

Хотя обычно существовали официальные возрастные ограничения, они часто игнорировались; взрослые солдаты иногда обращались с младшими мальчиками как с талисманами. Жизнь мальчика-барабанщика казалась довольно гламурной, и в результате мальчики иногда убегали из дома, чтобы записаться на военную службу. Другие мальчики могли быть сыновьями или сиротами солдат, служивших в той же части. Образ маленького ребенка в разгар битвы был воспринят художниками 19-го века как очень пронзительный, а идеализированные мальчики-барабанщики часто изображались в картинах, скульптурах и стихах.Мальчики-барабанщики часто становились объектами ранних фотопортретов.

Джонни Клем

Некоторые считают, что самым молодым солдатом, убитым за всю Гражданскую войну в США, был тринадцатилетний мальчик-барабанщик по имени Чарльз Кинг. Он был зачислен мальчиком-барабанщиком в 49-й Пенсильванский добровольческий пехотный полк с неохотного разрешения своего отца. 17 сентября 1862 года в битве при Антиетаме он был смертельно ранен в районе Ист-Вудс. С поля боя его доставили в ближайший полевой госпиталь, где он скончался через три дня.

Двенадцатилетний мальчик-барабанщик Союза Уильям Блэк считается самым молодым человеком, получившим ранение в бою во время войны. Одним из самых известных барабанщиков был Джон Клем, неофициально присоединившийся к полку армии Союза в возрасте девяти лет в качестве барабанщика и талисмана. Молодой «Джонни» прославился как «Мальчик-барабанщик из Чикамауги», где он, как говорят, сыграл длинную дробь и застрелил офицера Конфедерации, который требовал его сдачи.

Некоторые из этих молодых музыкантов прошли маршем в ряды У.С. Цветные войска вносят свой вклад по-своему. В отличие от своих южных коллег, афроамериканцы, как свободные, так и бывшие рабы, считались солдатами, а не лагерными слугами. Благодарные за вновь обретенную свободу, многие южные рабы наслаждались возможностью встать в ряды Союза и поднять свои мушкеты на своих бывших угнетателей. Свободные мужчины с севера воспользовались возможностью, чтобы служить сторожем своего брата. На протяжении всей войны их мальчики-барабанщики обеспечивали необходимую лагерную и полевую связь.

Одним из афроамериканских барабанщиков, заслуживших особое внимание, был А. Х. Джонсон. В возрасте 16 лет Александр Х. Джонсон стал первым афроамериканским музыкантом, поступившим на службу в вооруженные силы США, присоединившись к 54-му Массачусетскому добровольческому полку под командованием полковника Роберта Гулда Шоу. Джонсон был усыновлен Уильямом Генри Джонсоном, вторым чернокожим юристом в Соединенных Штатах и ​​близким соратником Фредерика Дугласа. После войны Джонсон сказал интервьюеру, что «с детства бил в барабан каждый день, как только мог.

Раб мальчика-барабанщика

Согласно статье под названием Александр Х. Джонсон: первый мальчик-барабанщик (автор Мезеретт Кентаке) Джонсон быстро зарекомендовал себя как надежный барабанщик, поскольку он и остальные рядовые изучили военное искусство. Он был с подразделением, когда оно покинуло Бостон и направилось на остров Джеймс, Южная Каролина, где оно провело свой первый бой.

Стычка на побережье Южной Каролины недалеко от Чарльстона произошла 16 июля 1863 года. Джонсон отмечал: «Мы сражались с 7 утра до 4:30 дня, и нам удалось отбросить врага.После битвы мы получили бумагу, в которой говорилось, что если форт Вагнер будет атакован в течение недели, он будет взят».

Двумя днями позже 54-й полк безуспешно штурмовал удерживаемый Конфедерацией форт Вагнер на острове Моррис, понеся огромные потери. Джонсон вспоминал, «Большую часть пути мы пели, полковник Шоу и я шли во главе полка. Уже темнело, когда мы пересекли мост на остров Моррис. Было около 6:30 утра, когда мы приехали. Полковник Шоу приказал мне отнести сообщение квартирмейстеру на пристани, который отвечал за продовольственный магазин. Я взял письмо на первой же лодке, как и было приказано, и, вернувшись, обнаружил полк лежащим в ожидании приказа атаковать. Приказ атаковать был отдан в 7.30». Помимо потери многих пехотинцев, командир 54-го полка погиб, возглавляя атаку.

Джонсона оставались в 54-м до конца войны. Летом 1865 года он вернулся в Массачусетс, взяв с собой барабан, который носил с собой в форте Вагнер. Четыре года спустя он женился и поселился в Вустере, штат Массачусетс.и организовал «Барабанный корпус Джонсона». Он руководил группой как барабанщик и называл себя «Майор».

В 1897 году в Бостоне был открыт мемориал 54-го числа, созданный художником Августом Сен-Годенсом. Бронзовый рельеф изображает полковника Шоу и его людей, покидающих Бостон на юг с молодым барабанщиком во главе — сцена, напоминающая июльский день 1863 года, когда Шоу и Джонсон шли во главе 54-го полка к своей судьбе в форте Вагнер. В 1904 году Джонсон посетил памятник во время мероприятия, организованного Великой армией Республики, влиятельной ассоциацией ветеранов Союза. Многие из присутствовавших отметили сходство молодого ведущего барабанщика, и говорят, что Джонсон испытывал большое чувство гордости за свое участие в войне. Сегодня статут остается вечной данью уважения как Джонсону, так и людям, которым он служил.

Продолжение следует…

*     *     *

Источники:

Альберт А. Нофи, Сокровищница гражданской войны: набор оружия и артиллерии, факты и цифры, легенды и предания, (Da Capo Press, 1992)

Руководство Брюса и Эммета для барабанщиков и Файфера (1862)

Кэролайн Ридер, «Мальчики-барабанщики сыграли важную роль в Гражданской войне, а некоторые стали солдатами» ( Washington Post , февраль 2012 г.)

Чарльз Стюарт Эшворт , Новая полезная и полная система барабанного боя (январь 1812 г.)

Чет Фальцерано, «Исторический предмет коллекционирования: барабаны гражданской войны» ( DRUM! Magazine , декабрь 2011 г. )

Элизабет М.Коллинз, «Удары битвы: образы армейских барабанщиков терпят» ( Soldiers: The Official U.S. Army Magazine , декабрь 2013 г.)

Gardiner A. Strube , Элементарные принципы игры на барабанах (1870)

Марси Шварц, «Дети на поле боя: героизм и самопожертвование» (civilwartrust.org)

Макс Луи Россвалли, Чарли Коулсон, мальчик-барабанщик: Правдивая история Гражданской войны в США (188?)

Мезеретт Кентаке, «Александр Х.Джонсон: первый мальчик-барабанщик» (Kentake Page, июль 2015 г.)

Роберт Х. Хендершот, «Барабанщик Раппаханнока» ( National Tribune , Великая Армия Республики (ВАР), июль 1891 г.)

Роберт Дж. Макнамара, «Парни барабанщиков Гражданской войны» (history1800s.about.com)

Рональд С. Коддингтон, «Барабанщик полковника Шоу» ( The New York Times , март 2013 г.)

Демократ из Индианы , Томас Хаблер (Индиана, Пенсильвания, ноябрь 1883 г.
