Чертеж всс винторез из дерева. Винтовка всс винторез. Общие характеристики снайперской винтовки

Винтовка специальную снайперскую (ВСС) «Винторез» совместно со специальным 9 мм патроном СП5 составляют Бесшумный снайперский комплекс (БСК).
БСК «Винторез» обеспечить скрытное поражение групповых целей живой силы противника, защищенных бронежилетами типа 6Б2 (примерно 2-3-й класса защиты) и стальными армейскими шлемами на дальностях до 400 м.
В 1987 г. новая винтовка поступила на вооружение специальных подразделений войск КГБ и разведывательно-диверсионных подразделений Советской армии под наименованием «9-мм винтовка снайперская специальная» (ВСС). В постановлении о принятии на вооружение название «Винторез» отсутствует, но, по заведенной ныне неофициальной традиции, часто используется в различных описаниях и рассказах.

Устройство, работа частей и механизмов


ВСС «Винторез» и «АС»

Винтовка ВСС «Винторез» и автомат АС «Вал» имеют аналогичное {за исключением приклада) устройство и представляют собой автоматическое оружие, работа автоматики которого основана на использовании энергии пороховых газов, отводимых из канала ствола в газовую камеру, затем преобразуемую в кинетическую энергию подвижной системы автоматики.

Запирание и отпирание канала ствола осуществляется поворотом затвора вокруг продольной оси.
Одно из требований, предъявлявшихся к новой винтовке при ее создании. — возможность скрытой переноски и высокая готовность к боевому применению. Поэтому винтовка была выполнена разборной на три основных узла:

Наибольшая длина винтовки в разобранном виде для скрытого ношения не превышает 395 см..
Время ее перевода в боевое положение — не более 1 мин.
При необходимости винтовка может переноситься разобранной на основные узлы в кейсе 45x37x19 см или в сумке.
В собранном виде винтовка и автомат могут переноситься на ремне.

Ствол ВСС и АС

Небольшой длины ствол (всего 200 мм) с хромированным каналом имеет шесть правых нарезов. На пеньке ствола расположены выступы со скосами — для предварительного поворота затвора в начале его запирания. В средней части ствола находится газовая камера, а также цилиндрическая поверхность с кольцевыми проточками для присоединения корпуса глушителя.

В дульной части имеется 54 отверстия (6 рядов по 9 отверстий), просверленных по нарезам ствола. Они предназначены для сброса газов из канала ствола в расширительную камеру глушителя. На дульную часть ствола надевается специальной формы пружина сепаратора. Она обеспечивает центрирование глушителя относительно оси канала ствола.

Ствольная коробка ВСС и АС

Ствольная коробка соединяет части и механизмы оружия. В ходе конструирования винтовки предлагались различные варианты способов ее изготовления, в том числе литьем или штамповкой из листовой стали. Однако по рекомендации Ижевского научно-исследовательского технологического института (Иж- НИТИ «Прогресс») ее решили изготовлять фрезерованием из стальной заготовки. Это дало значительные преимущества в жесткости конструкции, но в то же время привело к увеличению трудоемкости изготовления и повышению стоимости оружия. Тем не менее в то время посчитали вполне допустимым иметь оружие более дорогое, но обеспечивающее высокую кучность стрельбы и надежность.


Сверху коробка закрывается крышкой, которая защищает части и механизмы оружия от загрязнения. Она выполнена из тонкой листовой стали штамповкой. Для придания жесткости, при небольшой толщине металла, в ней выполнены выдавки. С правой стороны крышка имеет окно для выбрасываемых наружу гильз и вырез для движения рукоятки затворной рамы.

Предохранитель ВСС и АС

Предохранение от случайных выстрелов при падениях, ударах оружия, нечаянном нажатии на спусковой крючок обеспечивает предохранитель, который при включении исключает возможность поворота спускового крючка. Во включенном положении флажок предохранителя закрывает вырезы для движения рукоятки перезаряжания и тем самым защищает ствольную коробку от попадания в нее песка и пыли. Предохранение от преждевременных выстрелов при незапертом затворе обеспечивается автоспуском, а также взаимным расположением затворной рамы и затвора при закрывании канала ствола и запирании затвора.

Крепление прицелов ВСС и АС

На левой стороне ствольной коробки имеются выступы типа «ласточкин хвост» — посадочные места для оптических прицелов. Центральный и два задних выступа служат базой для крепления ночных электронно-оптических прицелов, а два передних и центральный — для дневных оптических прицелов.
На ствольной коробке размещены также переводчик вида огня и защелка магазина с пружиной.

Переводчик вида огня ВСС и АС

Основной режим стрельбы из винтовки — одиночный огонь. Тем не менее конструкция спускового механизма, размещенного в ствольной коробке, предусматривает возможность ведения автоматического огня. Переводчик вида огня крепится к ствольной коробке внутри спусковой скобы, позади спускового крючка. Для ведения одиночного огня переводчик ставится в положение «Одиночная стрельба» (обозначение — одна точка), а автоматического — «Автоматическая стрельба» (обозначение — три точки).

Затвор и затворная рама ВСС и АС

Поскольку снайперская винтовка — «инструмент особо точный», то все ее механизмы при работе должны оказывать минимальное воздействие на оружие, не смещая его с линии наведения. Одно из основных технических решений для выполнения этого условия заключалось в применении легких подвижных частей автоматики (затвора и затворной рамы). Другим решением стало использование в механизме запирания шести боевых упоров затвора, взаимодействующих с выступами ствольной коробки. При этом два нижних боевых упора исполняют роль досылателя патронов. Запирание и отпирание затвора осуществляется поворотом его вокруг продольной оси, происходящим при взаимодействии копирных пазов затворной рамы и ведущих выступов затвора. Это позволило обеспечить жесткое симметричное запирание канала ствола и снизить потери энергии на отпирание затвора.

Ударно-спусковой механизм ВСС и АС
Ударно-спусковой механизм — ударникового типа оригинальной конструкции, с возможностью ведения одиночного и автоматического огня.
Спусковой механизм служит для спуска ударника с боевого взвода и со взвода автоспуска, обеспечения одиночной и автоматической стрельбы, прекращения стрельбы, для предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель.

Спусковой механизм помещается в ствольной коробке и включает предохранитель, шептало, разобщитель, переводчик, автоспуск, спусковой крючок, пружину спускового крючка, ось спускового крючка, пружину автоспуска, пружину шептала и разобщителя.

Ударный механизм ВСС и АС
Еще одним решением, способствующим точной стрельбе, было применение ударного механизма ударникового типа. Легкий ударник служит для разбивания капсюля-воспламенителя и при спуске с боевого взвода дает винтовке незначительный возмущающий импульс. Кроме того, такое конструктивное решение позволило облегчить работу автоматики. Это, а также специально спроектированная компоновка газоотводного узла, позволили в итоге уменьшить «подбрасывание» оружия во время выстрела, что в свою очередь облегчило наблюдение за результатами стрельбы через оптический прицел.

Ударник ВСС и АС
Ударники винтовок первых серий имеют боек и хвост, в котором выполнены отверстие для направляющей боевой пружины, пазы для направления в ствольной коробке, выступы для взведения и для постановки ударника на автоспуск.

В последующих выпусках боек был перенесен в затвор. Цилиндрической поверхностью ударник входит в канал затвора.

Возвратный механизм ВСС и АС

Возвратный механизм предназначен для возвращения затворной рамы с затвором в переднее положение после выстрела или заряжания оружия, а также для фиксирования крышки ствольной коробки. Направляющая возвратной пружины вместе со стержнем представляют собой телескопическую конструкцию, которая обеспечивает необходимую длину хода затворной рамы.

Боевая пружина ВСС и АС
Боевая пружина служит для сообщения ударнику энергии, достаточной для разбивания капсюля патрона. Направляющая боевой пружины также имеет телескопическую конструкцию.

Глушитель ВСС и АС


Еще один узел винтовки и автомата, обеспечивающий их эффективное применение, — это интегрированный со стволом (то есть являющийся неотъемлемой частью оружия) глушитель. Он включает корпус глушителя и сепаратор.
Корпус глушителя состоит из расширительной камеры предварительного сброса газов и камеры надульного глушителя. В передней части корпуса установлен сепаратор.
На корпусе глушителя крепятся колодка прицела с прицельной планкой, основание мушки с мушкой, защелка сепаратора с пружиной.


Сепаратор представляет собой штампо-сварную конструкцию, состоящую из втулки, вставки, шайбы и обоймы. Цилиндрическая поверхность шайбы и втулки служит для обеспечения соосности сепаратора и корпуса, коническая поверхность втулки — для установки сепаратора на пружину сепаратора, расположенную на дульной части ствола.

Установка глушителя ВСС и АС

Глушитель надевается на ствол винтовки и крепится на нем двумя сухарными соединениями и защелкой. Такое крепление позволяет легко снимать и устанавливать глушитель на оружие.

Принцип работы глушителя ВСС и АС


После выстрела, при прохождении пулей передней, перфорированной части ствола, часть пороховых газов устремляется через боковые отверстия в стволе в расширительную камеру глушителя. При этом давление газов в канале ствола и их скорость после вылета пули снижаются. Струя пороховых газов, истекающая из дульной части ствола, попадает на сепаратор, который «расчленяет» ее на многочисленные разнонаправленные потоки, интенсивно снижая их скорость и температуру. В результате газы, истекающие из глушителя, имеют дозвуковую скорость и незначительную температуру, то есть не создают хлопка и дульного пламени, а выстрел становится практически бесшумным (уровень звука выстрела составляет при этом примерно 130 дБ., что соответствует спортивной малокалиберной винтовке).

Применение интегрированного глушителя позволило уменьшить (по сравнению с глушителем, надевающимся на дульную часть ствола) и общую длину оружия.


Отделяемый приклад винтовки так называемого скелетного типа (подобен прикладу СВД) изготовляется из многослойной фанеры.

Приклад винтовки присоединяется к ствольной коробке с помощью накладки, имеющей выступы типа «ласточкин хвост» и фиксатора. Оригинальное конструктивное решение фиксатора, обеспечивающее быстрое отсоединение приклада от ствольной коробки и жесткое (без качки) крепление на оружии.

Цевье ВСС и АС
Цевье винтовки выполнено из пластмассы и предназначено для удобства управления оружием при стрельбе, предохранения рук от ожогов и фиксации трубки. Цевье удерживается корпусом глушителя. а при снятом глушителе — защелкой корпуса, которая автоматически поджимается в процессе сборки внутренней наклонной плоскостью цевья.


Емкрсть штатного магазин ВСС «Винторез» 10 патронов, но может применяться магазин от АС «Вал» на 20 патрон. Патроны подаются из отъемного двухрядного секторного магазина с шахматным их расположением. Досылание патрона осуществляется затвором. Стреляная гильза извлекается подпружиненным качающимся выбрасывателем, установленным на затворе. Для отражения стреляной гильзы служит подпружиненный отражатель, размещенный в затворе.

Прицелы ВСС «Винторез» и автомата и АС «Вал»
Для прицельной стрельбы из винтовки и автомата на различные дальности используются различные оптические (дневные) и электронно-оптические (ночные) прицелы.

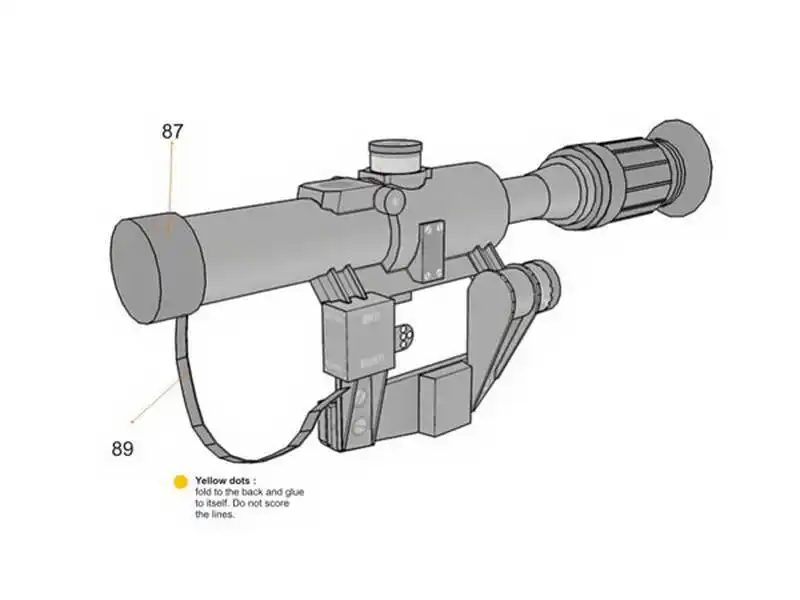

Дневной оптический прицел винтовки ПСО-1-1 подобен прицелу ПСО-1 снайперской винтовки СВД, но с дистанционными шкалами под баллистику патрона СП-5.

Верхний маховичок прицела — для установки дальности — имеет шкалу с цифрами от 5 до 40, с ценой деления 25 м, что соответствует углам прицеливания для ведения огня на дальности от 50 до 400 м. Так как баллистика патрона СП-6 близка к баллистике патрона СП-5, шкалой прицела пользуются при стрельбе обоими патронами. Боковой маховичок, как и в прицеле ПСО-1, служит для введения боковых поправок. Сетка прицела имеет один основной угольник для наведения в цель. Вправо и влево от него расположена шкала боковых поправок, снизу — дальномерная шкала по цели высотой 1,7 м (ростовая фшура) с цифрами от 1 до 40 в десятках метров дальности. Прицел ПСО-1-1 имеет 4х увеличение и поле зрения 6°, его масса — 0,58 кг.
Помимо прицела, ПСО-1-1 для стрельбы из ВСС и АС может быть использован и другой дневной оптический прицел — 1П43.
Для стрельбы ночью используется ночной прицел НСПУ-3 или МБНП-1.

скачать ролик о винтовке ВСС Винторез № 3 скачать сборник детализированных фотографий винтовки ВСС Винторез

Бесшумный снайперский комплекс был создан в ЦНИИТОЧМАШ Сердюковым П. И. и Красниковым В.Ф. и принят на вооружение в 1987 г. Бесшумный снайперский комплекс включает винтовку специальную снайперскую (ВСС «Винторез» индекс 6П29) и специальный патрон 9х39 мм СП-5 (индекс 7Н8)

Снайперский патрон СП-5 разработан Забелиным Н.В. и Дворяниновым Л.С.. За основу патрона брался хорошо зарекомендовавший себя 7,62х39 мм автоматный патрон УС (уменьшенной скорости). Как известно, этот патрон был создан ещё в начале 60-х для стрельбы из автомата АКМ с прибором для бесшумной и беспламенной стрельбы ПБС-1.

Разборка для транспортировки

Дозвуковая скорость пули со свинцовым сердечником этого патрона (около 310 м/с) обеспечивала необходимое снижение уровня звука при стрельбе с ПБС, а её значительная масса (12,6 г) и конструкция, достаточное поражающее действие открытой живой силы на дальности до 400 метров. Однако кучность стрельбы этим патроном, особенно на предельных дальностях, не удовлетворяла заданным требованиям, ведь применять его было необходимо для снайперской стрельбы. Что было хорошо для 60-х, оказалось явно недостаточно в 80-х.

В результате на базе гильзы 7,62х39 мм автоматного патрона, был разработан снайперский патрон с дозвуковой (300 м/с) скоростью пули, получивший рабочее обозначение РГ037. Он имел длину 46 мм, при общей массе 16 г, массе пули 10,6 г, и обладал хорошей кучностью стрельбы. На дальности 100 метров R50=4 см, а на 400 м – R50=16,5 см.

Автоматика работает за счет отвода части пороховых газов из канала ствола. Запирание канала ствола осуществляется шестью боевыми упорами поворотного продольно скользящего затвора. Ударно-спусковой механизм ударникового типа позволяет вести как одиночный, так и непрерывный огонь. Прицельные устройства открытого типа состоят из мушки и секторного прицела и расположены на корпусе глушителя. Для стрельбы днем используется оптический прицел ПСО-1, а для ночной стрельбы ЕСПУ-3. Предохранитель флажкового типа двойного действия: он запирает спусковой крючок и ограничивает движение затворной рамы (аналогичен предохранителю СВД). Магазин пластмассовый, коробчатого типа, емкостью на 10 патронов. Интегральный глушитель целиком накрывает ствол впереди короткого цевья. Он надевается на ствол винтовки и действует следующим образом. После выстрела, при прохождении пулей передней части ствола, часть пороховых газов устремляется, через шесть рядов поперечных отверстий в стволе, в расширительную камеру глушителя. При этом давление пороховых газов в канале ствола и их скорость снижаются. Струя пороховых газов, истекающая из дульной части ствола, попадает на сепаратор, который «расчленяет» её на многочисленные разнонаправленные потоки, интенсивно снижая их скорость и температуру. В результате, газы, истекающие из глушителя, имеют дозвуковую скорость и незначительную температуру, что не создает хлопка и дульного пламени, а выстрел становится практически бесшумным. Применение интегрированного глушителя позволило уменьшить, по сравнению с глушителем, надевающимся на дульную часть ствола, и общую длину оружия.

Приклад деревянный, отделяемый, скелетного типа. Для транспортировки и скрытой переноски винтовка может разбираться на три части, и складываться в кейс.

Разборка-сборка винтовки снайперской специальной ВСС «Винторез»:

Оружие типа ВСС и АС, имеет глушитель расширительного типа, в ходе стрельбы подвержено сильному загрязнению пороховым нагаром. Для чистки и смазки, а также устранения мелких неисправностей ВСС и АС производится их неполная разборка. Она осуществляется без использования специального инструмента и аналогична для обоих видов оружия по проводимым операциям, за исключением отделения и присоединения приклада у винтовки. Порядок неполной разборки ВСС и АС:

1. Отсоединить магазин (удерживая винтовку левой рукой за цевьё, правой обхватить магазин, отжать защёлку и, подав нижнюю часть магазина вперёд, отделить его от оружия), снять оружие с предохранителя и, отведя затворную раму назад, проверить, нет ли патрона в патроннике. Отпустить затвор, произвести контрольный спуск курка с боевого взвода.

2. Подготовить принадлежность.

хватив цевьё левой рукой, указательным пальцем утопить защёлку корпуса, правой рукой повернуть глушитель по часовой стрелке, и, выдвинув вперёд, отделить его от оружия.

4. Отжав отвёрткой защёлку сепаратора, пальцем продвинуть сепаратор в корпус и затем, проталкивая его шомполом, отделить от корпуса. Отделить пружину сепаратора, продвинув её вперёд по стволу.

5. Утопить фиксатор крышки ствольной коробки, нажать пальцем на выступ упора возвратного механизма и, приподняв задний конец крышки, отделить её от ствольной коробки.

6. Удерживая винтовку, подать вперёд упор возвратного механизма до выхода его выступа из паза ствольной коробки; приподняв упор, извлечь механизм из канала затворной рамы.

7. Удерживая винтовку, подать направляющую вперёд до выхода её из гнезда ствольной коробки, затем извлечь, удерживая ударник.

8. Отвести ударник назад до упора и, приподняв его, отделить от ствольной коробки.

9. Отвести затворную раму с затвором назад до упора и движением вверх отделить их от ствольной коробки.

10. Удерживая затворную раму в вертикальном положении, поднимая и одновременно поворачивая затвор по часовой стрелке, вывести его из затворной рамы.

11. Утопив защёлку корпуса большим пальцем, снять цевьё, продвигая его вперёд.

12. Поворачивая трубку по часовой стрелке до совмещения выступа коробки со шлицем на ствольной коробке, отделить её от ствола, перемещая назад.

13. Для отделения приклада винтовки ВССутопить фиксатор приклада и, продвигая приклад назад, отделить его от ствольной коробки.

Сборка оружия производится в обратной последовательности. Для обслуживания оружия используется смазка ружейная РЖ ОСТ 38.01439-88. Категорически запрещается смазывать патроны. После чистки и смазки оружия все поверхности надлежит протереть насухо.

Калибр 9 мм

Патроны 9х39 мм СП-5, СП-6

Масса без прицела с пустым магазином 2,65 кг

Масса магазина без патронов 0,15 кг

Масса со снаряженным магазином и прицелом 3,43 кг

Длина 894 мм

Длина ствола 200 мм

Высота 159 мм

Ширина 59 мм

Начальная скорость пули 290 м/с

Темп стрельбы 600 в/м

Скорострельность 40-100 в/м

Емкость магазина 10 патронов

Дальность прямого выстрела по грудной фигуре 185 м

Прицельная дальность 600 м

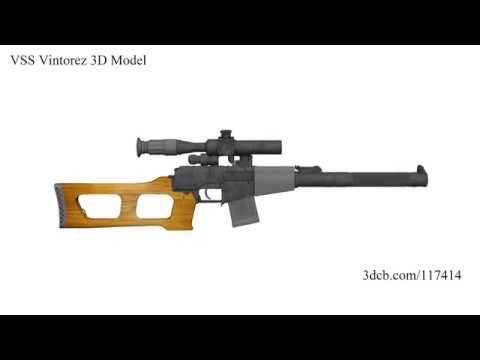

Чертеж ВСС Винторез (вольная вариация)

Большинство мальчиков дошкольного, школьного и подросткового возраста играют в «войнушки». То они спасают мир от инопланетных захватчиков, то освобождают заложников от злостных нарушителей закона. Правда, современные дети все чаще становятся игроками реализованных на практике игр а-ля «Контр-страйк». И для большей наглядности они делают межгалактическое и стандартное оружие любимых компьютерных персонажей своими руками. Поэтому в сегодняшней статье мы расскажем о том, как сделать из дерева снайперскую винтовку.

Общие характеристики снайперской винтовки

Перед тем как приступить к работе и сделать своеобразный макет реального оружия, стоит рассмотреть детали винтовки. Итак, из чего же она состоит? В зависимости от своей разновидности и модели винтовка может содержать различные детали. Например, Драгунова) состоит из следующих комплектующих:

  • снайперского оптического прицела;
  • магазина;
  • ствола с открытым прикладом и прицелом, а также со ствольной коробкой;
  • крышки ствольной коробки;
  • механизма с возвратным принципом действия;
  • рамы для затвора и самого затвора;
  • спускового и ударного механизма;
  • накладок на ствол;
  • толкателя и трубок с регуляторами и фиксаторами;
  • предохранителя и щек приклада.

Далее мы разъясним вам, как сделать из дерева снайперскую винтовку своими силами. Скажем сразу: существует масса вариантов, позволяющих изготовить макет оружия из дерева. Однако мы решили взять за основу самый простой, с которым сможет справиться даже ребенок.

Подготовка рабочего места и материалов

Если вы решили сделать макет оружия сами, необходимо заранее подготовить рабочее место, инструменты и материалы. При этом если вам менее 12 лет, лучше все основные виды работ по дереву взвалить на плечи папы или дедушки.

Для работы нам понадобится прямоугольный кусок дерева, размер которого зависит от того, каких габаритов, по вашему мнению, должна быть изготовленная вами модель. К примеру, размеры винтовки в готовом варианте составляют в длину — 1220 мм, в высоту (с учетом снайперского прицела) — 230 мм, в ширину — 88 мм.

В качестве материала для макета можно использовать не дерево, а большой кусок от вышедшей из строя мебели. Это может быть, например, дверца от нижняя часть старой входной двери и т. д. Одним словом, снайперская винтовка из дерева своими руками делается из любого дерева или мебели, которая находится под рукой. Также вам понадобится металлическая трубка.

Рисуем и макет модели

Когда все детали и рабочее место готовы, можно приступать к решению задачи: «Как сделать винтовку самостоятельно». Для этого возьмите подготовленный деревянный фрагмент и нарисуйте на нем очертания будущей винтовки. Целесообразнее сделать это обычным белым мелом, но если такового нет, подойдет маркер и даже ручка. Не забудьте нарисовать снайперский прицел. Причем рисовать стоит не в объемной, а плоской вариации, то есть будто ваша модель лежит на одном боку.

Выпиливаем макет модели из дерева

На следующем этапе возьмите пилу и аккуратно, соблюдая правила безопасности, выпилите по начерченному контуру вашу винтовку. При этом старайтесь соблюдать рисунок разметки и не выходить за его края. В идеале винтовка из дерева, своими руками создаваемая, должна получиться ровной и приближаться к оригиналу.

Обрабатываем неровности рубанком

Для того чтобы ваш макет избавил вас от такого неприятного явления, как занозы, рекомендуется обработать изделие рубанком. Сделать это нужно также и с целью придания полученному оружию более мягкой и округлой формы.

Труднодоступные места при этом лучше обработать при помощи либо металлического напильника. Закруглить и отполировать грубые участки винтовки можно при помощи «шкурки» или наждачной бумаги. После подобной обработки у вас должна получиться гладкая на ощупь деталь модели и, как следствие, красивая снайперская винтовка своими руками.

Делаем ручку для заряжания затвора винчестера

Делается такой затвор из металлической трубы (идеально подойдет медная) с применением обычного молотка и тисков. Затем снизу винтовки необходимо просверлить небольшое отверстие, в которое потом будет заходить ручка. Саму же ручку, изготовленную из трубы, необходимо поддать шлифовке на шлифстанке. После этого ручку крепят к нижней поверхности винтовки при помощи гвоздей и саморезов.

Делаем металлические пластины для винчестера

На следующем этапе решите, как сделать из дерева снайперскую винтовку: с пластинами на винчестере или без них. В данном случае металлические пластины придадут реалистичность модели, поэтому их все же лучше сделать. Для этого возьмите два небольших плоских прямоугольника из тонкого металлического полотна, проделайте в них дыры для гвоздей дрелью и закрепите по обеим сторонам винтовки крепежными элементами.

Изготавливаем ствол для винтовки

Чтобы сделать ствол для винтовки, используйте алюминиевую трубку небольшой толщины. Далее следует отпилить ножовкой по металлу лишнее и оставить ту длину, которая необходима вам. После этого проделайте в полученном стволе три одинаковых отверстия, два из которых будут служить опорой для крепления, а третье — для мушки.

Если вы до сих пор не решились изготовить модель оружия и не знаете, как сделать из дерева снайперскую винтовку, скорее присоединяйтесь к нам. Дальше будет интереснее.

На следующем этапе прикрепляем готовый ствол к макету винтовки и надежно его фиксируем. На конечном этапе макет оружия рекомендуется покрыть защитным Винтовка готова.

Как упростить работу с деревом?

Если вы только задумываетесь над тем, как сделать винтовку самому, и наша пошаговая инструкция кажется вам сложной, всегда можно ее упростить. Как это сделать? Например, можно взять деревянный элемент, нарисовать на нем контур, вырезать, отшлифовать и покрыть лаком, не используя дополнительные металлические элементы. Таким образом, вы, с одной стороны. упростите себе работу, а с другой — сделаете долгожданный макет с минимально затраченным временем.

Что же касается остальных элементов винтовки, то их всегда можно дорисовать. Кстати, по аналогичному принципу можно сделать и другие виды оружия.

Какие правила безопасности нужно соблюдать при работе?

Перед тем как сделать снайперскую винтовку, не поленитесь изучить элементарные правила безопасности. Так, например, работу по дереву лучше всего начинать в специальном фартуке (он должен закрывать верхнюю часть вашего тела вплоть до колен) и перчатках. Это могут быть обычные перчатки, которые мы часто покупаем, когда делаем ремонт или что-либо красим.

Волосы лучше спрятать под кепкой или банданой, чтобы они не мешали. Это обезопасит вас от попадания волос в лопасти фрезерного станка и другого оборудования. По той же причине перед работой лучше снять с себя длинные цепочки и другую бижутерию, нашейные платки и шарфы. Также лучше не использовать во время работы одежду, которая содержит декоративные элементы, например, рюши или бахрому.

Перед тем как сделать винтовку из дерева, позаботьтесь о приобретении специальных защитных очков. Они понадобятся вам в тот момент, когда вы будете обтачивать и счесывать деревянные модели. И именно они помогут обезопасить ваши глаза от попадания в них мелких частей дерева, трухи и стружки.

Работая с электродрелью, проверьте исправность и рабочее состояние всех тройников и розеток.

Из каких еще материалов можно сделать снайперскую винтовку?

Помимо дерева, снайперскую винтовку можно изготовить из обычной бумаги. Это может быть винтовка в стиле оригами, сделанная из нескольких листов бумаги в стиле модели 3D. При желании подобный макет оружия есть смысл сделать из пластиковых бутылок, льда, фольги, пустых коробок из-под молока и т. д.

Любителям «антуражных» тактических пейнтбольных маркеров в наше время есть из чего выбирать: на рынке представлены как уже готовые модели тактических маркеров, так и всевозможные тактические «обвесы», приклады и прочие тюнинговые изделия, добавляющие «серьезности» пейнтбольному оружию. Однако фантазия пейнтболистов развита на порядок сильнее, чем у производителей различных апгрейдов и для удовлетворения собственных потребностей иногда приходиться работать собственными руками.
В данной статье Hanter из тактической пейнтбольной команды «Сталкеры » делиться опытом по самостоятельному изготовлению приклада, имеющего сходство с прикладом, установленном на ВСС (винтовка снайперская специальная) или «винторез». Приклад был установлен на маркер JT TAC-5m RECON, но при желании его можно устанавливать и на другие модели, вплоть до спортивных электронных маркеров.

Необходимые инструменты и материалы:

1. Фанера (7-8 мм и 9 мм)

2. Клей эпоксидный универсальный

3. Струбцины

4. Напильник полукруглый

5. Стамеска

6. Держатель для наждака

7. Наждачная бумага

8. Лак

9. Морилка

10. Мелочевка (кисточки, валики, линейка)

11. Электролобзик

12. Дрель

13. Распечатанный шаблон приклада.

Закрепляем струбцинами две заготовки фанеры, которые будут служить внешними слоями приклада (я брал 7-8 мм). Обводим трафарет и выпиливаем.

Результат:

Затем аналогично выпиливаем внутреннюю часть и получаем следующее (на снимках пока не видно, но у внешних заготовок выпиливаем перегородку между отверстиями (далее будет видно)):

После того, как все заготовки склеены, берем напильник и доводим до такого вида, а затем шкурим наждачкой, постепенно снижая ее зернистость

После обработки морилкой (2 слоя) и покрытия лаком получаем следующее:

В заключении несколько уточнений:

1. Толщина фанеры на внутреннюю часть — 2 шт по 9мм, на внешнюю – 2шт по 7-8 мм. Внутреннюю часть надо подбирать так, чтобы в сумме была толщина рукоятки маркера.

2. Шаблон приклада на сайте выложен в реальном размере. Распечатывать следует на формате лиcта A3

Редакция Russian Partizans благодарит Хантера из ТПК «Сталкеры» за предоставленные материалы

Снайперская винтовка вс. Бесшумная снайперская винтовка ВСС «Винторез. Базовая комплектация и дополнения к винтовке

Комплекс ВВС «Винторез» приняли на вооружение в 1987 году. Снайперская винтовка начала поступать в войска СССР вооружая части разведывательных подразделений, внутренние войска МВД и специальные отряды КГБ СССР. С начала разработки проекту присвоили индекс 6П29, который так и остался закреплённым за этим оружием.

Бесшумная снайперская винтовка ВВС «Винторез» применяется бойцами для поражения живой силы противника. Основная задача состоит в незаметной ликвидации ДРГ, караульных и т. п. Обладает мощностью, способной вывести из строя небронированную технику.

История создания

Войска специального назначения СССР довольно часто принимали участие в военных конфликтах на территориях дружественных стран. Основной период интернациональной помощи пришёлся на вторую половину 1960 конец 1970 годов.

Операции проводились в таких странах, как: Вьетнам 1961-1974, Сирия 1967-1973, Мозамбик 1967-1979, Камбоджа 1970, Бангладеш 1972-1973, Ангола 1975-1979, Афганистан 1979-1989 годах.

Военные специалисты столкнулись с диверсионной тактикой противника, которой нужно было противостоять. Им самим периодически приходилось выполнять тайные задания в тылу врага. Советский союз располагал большим арсеналом оружия, однако он был рассчитан для открытых боестолкновений и слабо подходил для бесшумной тактики.

Необходимо было совершенствовать вооружение групп специального назначения, что послужило обстоятельством для создания снайперского комплекса небольшого размера с глушителем.

Однако все по-порядку.


Подразделения особого назначения Советского Союза не имели специального стрелкового оружия до 1970 годов. В основном ими применялись общевойсковые типы оружия с установленными на них глушителями и патроны с бесшумным полётом пули.

Вынужденная интеграция комплектующими агрегатами и навесным оборудованием в виде: глушителей, оптических прицелов и особых патронов, образовала портативные комплексы разведчика:

  • Тишина, на основе АКМ-74 с 6С1
  • Канарейка, на основе АКС-74У
  • Пистолет ПБ () на основе Макарова
  • Пистолет АПБ (автоматический бесшумный пистолет) на основе Стечкина.

За практичностью такого альянса, скрывались недостатки. Пистолеты с установленными глушителями имели большие размеры. Автоматные комплексы теряли дальность стрельбы.

Командование КГБ и ГРУ Генерального Штаба СССР поставило перед конструкторами задачу, создать новый образец бесшумного оружия для высокой эффективности действий подразделений в скрытных условиях. Заинтересованные ведомства выдвинули свои тактические и технические требования к стрелковому оружию, которые оказались противоречивы.

Разногласие, послужило согласованию с единственным проектом – винтовка снайперская специальная «Винторез».

Испытательный образец ружья номер один, наделили индексом РГ036. Модель создал оружейный конструктор В.Ф. Красников. Он применил в конструкции ствол под патрон 7,62УС, используемый в интегрированных комплексах на основе автомата Калашникова.

Структура дула имела индивидуальную систему отвода пороховых газов, которая выглядела в виде поршня и упиралась в тыльную стенку расширительной камеры самого глушителя. Такое решение облегчило и упростило конструкцию бесшумного прототипа, но послужило утратой надёжности для применения в условиях разного рода и образец не приняли.

1981 год стал повторным рождением бесшумного ружья, инженеры – конструкторы представили новый прототип винтовки под патрон РГ037. В новой конструкции применили укоренившийся отвод пороховых газов, через боковые окна в стволе.

Гашение звука выстрела происходило за счёт установки надульной и экстенсивной камер. Это способствовало понизить давление звука до параметров пистолета ПБ. К положительным качествам добавились малый вес и небольшие габариты, которые не мешали пробивать стальной лист толщиной 1,6мм с близкого расстояния.

Согласно новому техническому заданию от генерального штаба в 1985году, снайперская винтовка «Винторез» должна была поражать противника в бронежилете на расстоянии 400м, что не соответствовало характеристикам патрона РГ037.

Конструкторы принялись за модернизацию ружья под патрон 9х39мм, что стало последним инженерным решением в разработке этой модели.

Устройство и особенности

Конструкторы изо всех сил старались упростить технические особенности ружья. Штурмовая винтовка имеет ударно-спусковой механизм, включающий в себя два шептала и ударный боёк. Они разделяют режимы стрельбы на автоматический и одиночный. Система автоматики довольно схожа с механикой автомата Калашникова.

В наименование деталей комплекса ВСС «Винторез» входят:

  • Ствол
  • Ствольная коробка
  • Прицельный комплекс
  • Приклад из дерева
  • Затворная рама
  • Возвратный механизм
  • Ударный механизм
  • Спусковой механизм
  • Насадка глушитель
  • Цевьё
  • Крышка ствольной коробки
  • Магазин с боезарядом из 10 патронов.

Автоматический механизм приходит в действие от нагнетания пороховых газов. Для этого сконструированы специальные проходы в стволе, ведущие к газовой камере. Поворотный затвор запирает канал. Плунжер газоотвода крепко соединён с затворной рамой, и имеет внутри своей рубашки пружину обратного действия. Предохранитель флажкового типа установлен с правой стороны корпуса.


Переключатель режима огня встроен в спусковую скобу, предоставляющий возможность быстро переводить флажок указательным пальцем в необходимое положение.

На корпусе установлен штатный секторный прицел. Его дополняет мушка, расположенная на теле глушителя, который в свою очередь покрывает переднюю часть ствола. В конструкции дуло шесть рядов отверстий для отведения пороховых газов.

Проходя через отверстия, газы поступают в камеру глушителя, где происходит их рассеивание и глушится звук выстрела. На винтовку возможна установка оптики: ПСО1, НСПУ3 и коллиматора.

Тактико-технические характеристики

В таблице приведены основные параметры и потенциал снайперской винтовки «Винторез»

Масса без навесного оборудования. кг 2,5
Масса прицела ночного видения, кг 2,1
Масса оптического прицела, кг 0,58
Калибр, мм 9
Длинна ВСС, мм 894
Длинна оптики с устройством для глаза и блендой, мм 375
Длинна ночной оптики с диафрагмой, мм 340
Режимы стрельбы автоматический, одиночный
Количество боезапаса в магазине, патронов шт 10
Стартовая скорость пули м/с 300
Мааса патрона, г 23,5
Масса пули, г 16
Длинна патрона, мм 56
Пробивная способность листа из стали 4 мм/м 400
Пробивная способность бронежилета 6Б2/м 400

Убойная сила и прицельная дальность

Ударная сила оружия 6П29 способна пробить стальное укрытие толщиной более 2мм с расстояния 500м и нанести поражение укрывающемуся противнику. На это способен патрон СП5.

Технические характеристики патрона СП6 увеличивают такой показатель на 20-25%. Большая прицельная дальность не преследовалась конструкторами, основной целью было обеспечить винтовку бесшумностью. Бесшумная стрельба необходима для скрытности разведчиков и штурмовиков. Максимальная дистанция боестолкновения в специальных операциях обычно не превышает 300 метров.


Хотя попасть в корпус из «Винтореза» представляется возможным с более дальней дистанции. Дополнительные прицельные установки рассчитаны на предельную дистанцию до 500 метров, что подтверждают испытания.

Комплектация винтовки

К каждой единице стрелкового оружия ВСС включается комплект для ухода за корпусом и чистки ствола.

Комплект ЗИП-0 включает в себя следующие предметы:

  • Шомпол
  • Маслёнка
  • Скребок
  • 5 магазинов объёмом 10 патронов каждый
  • Ремень
  • Принадлежность (футляр для перечисленных объектов)

Бесшумная ВСС имеет тактический комплекс снаряжения для переноски. В разобранном виде она укладывается в ранец, который снаряжается для бойца.

Демонтированный «Винторез» не занимает много места в экипировке солдата, готовящемуся к выполнению задания. Комплектующие легко извлекается из переносного рюкзака или кейса, после чего оружие собирается в считаные секунды.

Комплект для переноски и укладки состоит из:

  • Ранец для переноски ВСС
  • Ранец для оптики
  • Пояс для переноски магазинов.

Применение

Первое боевое крещение ВСС удостоилась в Афганской войне, где получила репутацию надёжного стрелкового оружия разведчиков и штурмовиков. Рассказы бойцов повествуют о чудесах бесшумного ликвидатора во время ближних боёв.

В одном из таких боестолкновений, группа специального назначения ликвидировала пятерых моджахедов, предварительно устранив дозорных. После выполнения задания группа незаметно удалилась.

Снятие часового с помощью бесшумной винтовки намного эффективней метания ножа или выстрела из арбалета.

После окончания войны в Афганистане и небольшого четырёх летнего перерыва, винтовка приняла участие в двух Чеченских военных компаниях, проходивших с 1994 по 2000 годы.

О винтовке хорошо отзывались не только бойцы спецназа, но и мотострелковые солдаты. Один из командиров мотострелкового подразделения, в звании майор, считает ВСС хорошим дополнением к основному вооружению исходя из личного опыта.

Майор рассказывал, что носил ВСС за спиной и при необходимости мог уничтожить врага бесшумным выстрелом, не обнаружив всю группу. В одной из таких ситуаций, ему удалось ликвидировать шестерых человек живой силы противника.

Остальные бежали, бросив автоматы Калашникова в количестве 10 штук, цинки с патронами и мины.

Несмотря на положительные отзывы, бесшумная машина неспособна превзойти все аналоги стрелкового оружия. «Винторез» – винтовка, предназначенная для штурмовых, диверсионных и разведывательных операций.

Она идеально сохранит скрытность бойца, не выдав его местоположение. На продолжительное ведение боя, потенциал оружия не рассчитан.


В мирной жизни «Винторез» не применяется, так как это оружие специального назначения. На его основе были созданы игровые аналоги для любителей данного вооружения и активного отдыха в стиле милитари.

Есть несколько видов тактических состязаний, где можно увидеть макет ВСС в действии:

  • Пейнтбол
  • Страйкбол
  • Лазертаг

Посмотреть и приобрести максимально схожую версию ВСС можно в специализированных спортивных магазинах.

Есть ли будущее у этого проекта

Скорее всего будущее у проекта, «Винторез» винтовка складная снайперская – есть. Достойных аналогов по стоимости и упрощённой схеме автоматики пока нет. Речь идёт именно о ближнем бое, так как на дальней дистанции главенство остаётся за СВД.

Несмотря на малый боезапас, бесшумная винтовка крепко занимает нишу диверсионного и разведывательного оружия. Участие в боевых конфликтах за прошедшие 30 лет характеризуют стрелковую машину, как очень надёжную. Бойцы, применявшие её неоднократно, даже присвоили ей прозвище – тихая смерть.

Уходя на задание, разведчик, скорее всего, пожелает взять с собой именно ВСС «Винторез»

Видео

Во время войны в Афганистане советские генералы, по результатам анализа боевого применения различного вооружения, пришли к выводу, что имеющиеся средства бесшумной стрельбы не являются эффективными.

Отрядам требовалось надежное оружие — ВСС, способное без лишнего шума нейтрализовать противника. Был начат конкурс на создание подобного вооружения. Одним из таких образцов стал «Винторез» ВСС.

Винтовка «Винторез», фото — вид сбоку

В «Винторезе» сочеталась легкость и удобность, возможность беcшумной стрельбы и высокое бронепробитие патрона, способного «шить» бронежилеты 2 и 3 класса. ВСС приняли на вооружение спецназа и силовых отделов КГБ в 1987 году. Несмотря на то что данному оружейному комплексу более 30 лет, органы правопорядка и армейский спецназ с успехом применяют «Винторез».

История создания снайперской винтовки«Винторез»

История развития бесшумного оружия в Советском Союзе была противоречивой. С одной стороны, еще в 20-х годах были разработаны прототипы пистолетов, способных, почти не издавая шума вести прицельный огонь.

С другой стороны, армейская доктрина середины 30-х слабо подразумевала применение оружия подобного типа. Большую часть проектов свернули и отправили в архив, где чертежи пропали за прошедшие годы.


Автоматно-гранатометный комплекс «Канарейка»

Однако все поменялось во время Второй мировой войны. Советская армия стала успешно применять оружие бесшумной стрельбы для нейтрализации офицерского состава сил Вермахта.

Ситуация начинала напоминать аналогичную во время Первой мировой. В частности, солдатские тройки, вооруженные одной винтовкой с глушителем и двумя автоматами, эффективно «разбирались» с разведывательными группами врага, что мешало продвижению армии фашистов.

После окончания мировой войны в СССР не было специально разработанного для «тихого» огня оружия. Использовались доработанные образцы линейного оружия. На них устанавливали глушитель, а для стрельбы применялись боеприпасы с ослабленным пороховым зарядом. Яркими примерами могут послужить «Тишина» и «Канарейка».

Середина 70-х годов XX века Советское командование принимает решение о создании нового оружейно-патронного комплекса, рассчитанного на бесшумную нейтрализацию живой силы противника на расстоянии до 400 м, защищенную легкими бронежилетами
1970 – 1980 Был создан первый прототип будущей винтовки. Планировалось использовать патрон 7,62 УС. Изделие получило наименование РГ036. В ходе испытаний выявились серьезные проблемы с надежностью механизмов
1981 Создание 2-го образца — РГ037. Изменили систему газоотвода — стала более традиционной. Среди характеристик выделялись низкий вес и малые габариты, а также способность пробивать полтора миллиметра стали
1983 В связи с активной разработкой и внедрением новых типов средств личной защиты, патрон 7,62 не удовлетворял требования военных и профильных структур. Началась активная переделки уже готового изделия под патрон калибром 9 * 39 мм
1987 «Винторез» поступает на вооружение ГРУ и ФСБ

В дальнейшем именно на основе конструкции ВСС «Винторез» будет создан специальный автомат АС «Вал» — новый «Винторез».


Конструкция и внешний вид ВСС

ВСС «Винторез» — это специальная снайперская винтовка, разработанная для сил спецназа. Принцип действия механики основан на классической схеме газоотвода. Стрельба ведется только при закрытом стволе, запирание происходит за счет личинки.

Затвор винтовки ВСС встает на шесть боевых упоров, что придает оружию лучшую точность. В целях повышения точность огня внутренний канал ствола не имел хромирования. По всей длине ствола имеются отверстия для стравливания лишнего газа.


Снайперская винтовка ВСС «Винторез», разобранная на части

Ударно-спусковой механизм рассчитан на стрельбу как одиночным выстрелом, так и очередями. Последнее негативно сказывается на работе глушителя. Из-за недоработок ТТХ ВСС «Винторез» пороховые газы не успевают рассеяться, что приводит к их скапливанию в газовой камере.

Приклад выполнен из дерева. Внешний вид напоминает аналогичную деталь винтовки СВД. На тыльной части имеется резиновый амортизатор. Ручка эргономичная, удобная. Все элементы управления «под рукой». Питание боеприпасами происходит за счет магазина на 10 патронов 9-мм калибра. Магазин, для ускорения перезарядки, может снаряжаться обоймами.


Отдельного упоминания заслуживают применяемые на ВСС патроны — СР5. Они имеют гильзу от патрона 7,62-мм, но сама пуля имеет калибр 9-мм. Это положительно сказывается на весе боекомплекта. Подобная конструкция патрона позволила добиться дозвуковой скорости полета пули, не снижая пробивающей способности.

Глушитель бесшумного оружия

Согласно ТТХ, «Винторез» оснащается штатным интегрированным глушителем. Этот элемент конструкции соединяется со стволом винтовки и состоит из самого глушители и сепаратора.

Сепаратор состоит из ряда деталей:

  • втулки;
  • шайбы;
  • обоймы;
  • вставки.

Втулки и шайба используются для сохранения соосности устройства. Подсоединяется вся конструкция к концу ствола, на пружину сепаратора.


Основной корпус глушителя состоит из камеры надульного глушителя. Важным элементом также выступает расширительная камера, предназначенная для отвода газа.

Стрелять из ВСС можно со снятым глушителем, но не рекомендуется — это устройство одновременно с основной функцией выполняет роль защитного кожуха от раскаленных газов отводимых из канала ствола.

Прицел для снайпера

ВСС (Винтовка Снайперская Специальная) — оружие для ведения боя на дистанции до 400 метров. Этому способствует наличие кронштейнов под установку прицельных приспособлений. В дневных условиях прицеливание происходит через прицел ПСО-1-1. Отличие от ПСО-1 заключается в прицельной сетке, рассчитанной на баллистику боеприпаса СР5.


В ночное время для удобства стрелка устанавливаются МБНП-1 или НСПУ-3 — специальные прицелы на «Винторез». С недавних пор снайперские винтовки стали комплектовать устройствами нового поколения — 1ПН93.

При ситуациях, когда оптика повреждена, в качестве прицельного приспособления используется мушка, расположенная на конце глушителя, и регулируемый секторный целик, рассчитанный на расстояние 400 м.

Технические характеристики винтовки «Винторез» (ТТХ ВСС)

Комплектация винтовки

Для обслуживания винтовки в каждый комплект включен ЗиП-О, включающий в себя:

  • шомпол, скребок;
  • масленку, нож;
  • 5 стандартных магазинов, ремень.

Стандартная комплектация ВСС снабжается сумками для переноса стрелкового комплекса и для переноса 4-магазинов, оптики и ЗиП-О.

По спецзаказу для КГБ разработан специальный дипломат, в котором спокойно помещался разобранный «Винторез». Существуют подобные изделия и сейчас.

Правила ухода

ВСС «Винторез» надежное оружие, способное работать в условиях сильного загрязнения и повышенной влажности. Для продления срока эксплуатации за винтовкой необходимо ухаживать: чистить и смазывать механизмы, убирать пороховой нагар после стрельбы и т.д.


Порядок разборки

  • отъем магазина, проверка отсутствия в патроннике боеприпаса;
  • отсоединить глушитель, разобрать;
  • отсоединить пружину сепаратора;
  • снять крышку ствольной коробки;
  • вынуть возвратный механизм, отсоединить боевую пружину;
  • вытащить ударник;
  • разъединить затвор и затворную раму;
  • отъять цевье;
  • отъять трубку;
  • снять приклад.

Неполная разборка занимает в пределах одной минуты. Для сборки провести вышеперечисленные процедуры в обратном порядке.


Примеры боевого применения

Осень 1993 Пример использования «Винтореза» группой «Витязь» в Останкинской телебашне
Первая Чеченская война Вооружались силы спецназначения для борьбы с сепаратистами. Применялась для устранения патрулей противника и часовых, а также при захвате важных командиров террористических групп
Вторая Чеченская война Применялась для нейтрализации живой силы противника. Особенно эффективно удавались засады, когда враг не мог определить откуда ведется огонь
Грузино-южноосетинский конфликт ВСС использовался с обоих сторон. В частности, зимой 2007 грузинские военные применяли его для провокации осетинских военных и милиции


ВСС «Винторез» («винтовка снайперская специальная », индекс ГРАУ 6П29) — советская и российская бесшумная снайперская винтовка, предназначенная для вооружения подразделений спецназа.

Скрытное проникновение в тыл противника и, при необходимости, уничтожение важных его объектов, устройство засад, борьба с террористами — выполнение этих и других специальных задач затруднительно без эффективного вооружения скрытного применения различных типов. Поэтому в 80-х гг. прошлого века, с возрастанием роли спецподразделений в локальных войнах, борьбе с терроризмом и криминалом, начинают разрабатываться специальные комплексы бесшумного оружия для спецназа. Одним из наиболее известных таких комплексов отечественной разработки стала единая система бесшумного стрелкового вооружения, разработанная Центральном НИИ точного машиностроения (ЦНИИ Точмаш, г. Климовск Московской области) в 80-х гг. В нее вошли винтовка снайперская специальная ВСС , автомат специальный АС и специальные патроны СП-5, СП-6.

ВСС «Винторез» история создания

Существуют доработанные для бесшумной и беспламенной стрельбы образцы общевойскового оружия, но для спецназа зачастую предпочтительным является использование узкоспециализированных систем. Обычно оружие в бесшумных версиях становится менее удобным и в значительной мере теряет боевые свойства: прицельную дальность стрельбы, точность, пробивное действие пули. Так, пистолеты ПБ (ПМ с глушителем) и АПБ (АПС с глушителем) имеют значительную длину, кроме того, узел крепления глушителя постепенно изнашивается, что приводит к изменению боя оружия. При создании прибора бесшумной стрельбы ПБС-1 к автомату АКМС оказалось, что метательный заряд дозвукового патрона УС не может обеспечить работу автоматики оружия. Чтобы повысить давление газов, в конструкцию ПБС-1 был введен обтюратор — резиновая пробка, которую пуля при вылете пробивала, а толкающие ее газы оставались в стволе и совершали работу по перезарядке оружия. При пробитии обтюратора пуля получала определенные возмущения, снижавшие кучность боя, особенно в холодный период. В результате прицельная дельность АКМС с ПБС-1 не превышала 100 метров. Поэтому было решено вместо разрозненных образцов создать единый комплекс бесшумного стрелкового оружия для спецназа, и унифицированные боеприпасы к нему. Все силы специального назначения СССР должны были получить четыре бесшумных стрелковых комплекса: пистолетный, снайперский, автоматный и гранатометный.


Тактико-технические требования к винтовке ВСС

Важным этапом создания стрелкового оружия является выработка тактико-технических требований к нему. При создании комплекса бесшумного оружия этот этап затянулся, так как заказчики из разных силовых ведомств формулировали зачастую противоречивые требования к новому оружию. К 1983 г. удалось согласовать только требования к снайперскому комплексу, получившему шифр «Винторез». В связи с большой потребностью войск в бесшумном оружии, к работам по созданию новой снайперской винтовки приступили сразу же, не дожидаясь согласования требований по автоматному комплексу. Ставилась задача создать бесшумное автоматическое оружие, не уступающее по боевой мощи АКС-74У.

В ходе разработки и некоторое время после создания, «Винторез » обозначался также как БСК (бесшумный снайперский комплекс), но сейчас это обозначение не применяется. Требования, которые предъявлялись к комплексу «Винторез», были высокие и порой противоречивые. Он должен был обеспечить скрытное поражение живой силы противника на дальности 400 м, притом обеспечивая на этой же дальности пробитие стального армейского шлема. Для решения указанных задач в составе комплекса были необходимы новый патрон с тяжелой пулей и повышенной кучностью, оптический (дневной) и электронно-оптический (ночной) прицелы. Кроме того, винтовка должна была иметь небольшие вес и габариты, а также, для решения некоторых специфических задач, разбираться на небольшие составные части, позволяющие скрытно транспортировать ее, и быстро собирать.

Разработка «Винтореза» Одна из основных проблем при разработке «Винтореза» заключалась в том, что для эффективной маскировки выстрела пуля должна иметь дозвуковую начальную скорость, но в таком случае она имеет недостаточную дульную энергию и дальность эффективной стрельбы. Поэтому конструкторы отказались от идеи делать оружие под уже существующий автоматный патрон 7,62х39 УС. Расчеты показали, что кучность стрельбы этим патронам, особенно на предельных дальностях, является неудовлетворительной для снайперской стрельбы. Поэтому, после длительных изысканий, разработчики создали принципиально новый 7,62-мм патрон, получивший индекс РГ037. С таким патроном получилась вполне приемлемая кучность для дальности, на которых предполагалось использовать ВСС.

Прототип ВСС — винтовка РГ036 Первый прототип ВСС под патрон 7,62х39УС получил индекс РГ036. В конце 1981 г. был создан второй прототип винтовки под тем же индексом, но уже под патрон РГ037. Новая винтовка поражала компактность — при длине 85 см, она весила всего 1,8 кг, производя впечатление игрушечного оружия. Но при этом она соответствовала заявленным требованиям по прицельной дальности и пробивному действию, пробивая армейский шлем или стальной лист толщиной 1,6 мм на дальности 400 м. Однако, не смотря на вполне удовлетворительные результаты испытаний, в дальнейшем работы над винтовкой РГ036 под патрон РГ037 были прекращены. В 1985 г., наконец, были утверждены требования к бесшумному автоматному комплексу. Согласно им, бесшумное оружие должно было поражать живую силу, защищенную бронежилетами 6Б2 (соответствующие 3-му классу защиты) на дальности 400 м. В связи с этим разработчики пришли к выводу, что оружие под 7,62-мм патрон с дозвуковой скоростью пули не обеспечит поражение живой силы, обеспеченной перспективными средствами индивидуальной защиты. Поэтому к середине 80-х гг. конструкторами Н.В.Забелиным и Л.С.Дворяниновым (ранее создавшими и патрон РГ037) был разработан новый 9х39-мм патрон СП-5. Пуля этого патрона при начальной скорости 300 м/с имеет массу 16,2 г., что в два раза больше массы пули 7,62х39-мм патрона обр.1943 г. Пуля такого патрона, несмотря на дозвуковую скорость, имеет достаточно высокую дульную энергию, и на дистанции 400 мм способна пробить 2-мм стальной лист и при этом сохранить необходимое убойное действие. Снайперская винтовка РГ036 была полностью переделана под новые патроны. Так появилась винтовка ВСС «Винторез» . Что касается автоматного комплекса АС «Вал» (конструкция которого на 70% унифицирована с винтовкой), то он получил патрон СП-6, пуля которого на дистанции 400 м способна поражать живую силу в бронежилетах 3-го класса защиты. В 1987 г. «Винторез» поступил на вооружение спецподразделений КГБ и разведывательно-диверсионных подразделений Советской Армии под обозначением ВСС («9-мм винтовка снайперская специальная»). Винтовка комплектовалась дневными прицелами — ПСО-1-1 и 1П43 и ночными — 1ПН75 и 1ПН51. Производство винтовки ВСС «Винторез» было освоено на Тульском оружейном заводе.

Боеприпасы для всс «Винторез»

СП-5, СП-6 Стрельба из винтовки ВСС «Винторез» может вестись патронами СП-5 (снайперские) и СП-6 (повышенной бронепробиваемости). Данные патроны имеют одинаковые заряды, но различаются конструкцией пуль. Патроны СП-5, СП-6 Пуля патрона СП-5 имеет стальной и свинцовый сердечники, помещенные в биметаллическую оболочку. Форма пули обеспечивает ей хорошие баллистические свойства при полете с дозвуковой скоростью. Специальной маркировки патрон СП-5 не имеет, упаковочные картонные коробки с такими патронами имеют надпись «Снайперский». Пуля патрона СП-6 состоит из стального закаленного сердечника увеличенной длины, помещенного в свинцовую рубашку и биметаллическую оболочку. Вершинка пули патрона СП-6 окрашивается в черный цвет, а на коробке имеется черная полоса. Гильзы патронов стальные, с покрытием зеленым лаком. Оба патрона имеют схожую баллистику, и могут применяться как ВСС, так и в АС. При этом патрон СП-5 имеет лучшую кучность, а СП-6 — бронепробиваемость. Последний следует применять для поражения живой силы в средствах индивидуальной защиты, а также в автомобилях или за легкими укрытиями. Патроны СП-5 и СП-6 выпускает Климовский штамповочный завод. Помимо штатных боеприпасов, существуют патроны учебные СП-6УЧ — для тренировок по заряжанию оружия. На ее гильзе имеются продольные канавки, а на коробке — надпись «Учебный». Для проверки прочности узла запирания оружия применяется патрон СП-5УЗ. На упаковочной коробке с данными патронами имеется надпись «Усиленный заряд». Они применяются только в заводских условиях, использование таких патронов в войсках строго запрещено.

Комплектация винтовки ВСС «Винторез»

Каждая винтовка ВСС комплектуется индивидуальным комплектом запасных частей ЗИП-О. В его состав входят: шомпол; принадлежность; масленка; скребок; нож; пять 10-зарядных магазинов; ремень. Магазины АС «Вал» и ВСС «Винторез» взаимозаменяемы, таким образом, питание винтовки может осуществляться как из 10-зарядных, так и из 20-зарядных (автоматных) магазинов. Масленка и принадлежность — от АКМ. Скребок служит для удаления нагара со стенок канала ствола. Он навинчивается на шомпол. Нож предназначен для удаления нагара со поверхностей сепаратора. Ствола и газового поршня. Он имеет два лезвия: один — для чистки сепаратора, другой — для наружных поверхностей, ствола и газового поршня. Укладочные средства винтовки включают: сумку для переноски винтовки и сумку для переноски оптического прицела, четырех магазинов и ЗИП-О.

Режим стрельбы из ВСС «»Винторез»

Для снайперской винтовки приоритетным режимом огня является одиночный. При стрельбе с упора поперечник рассеивания серии из 10 выстрелов составляет не более 10 см. Огонь очередями может вестись при неожиданной встрече с противником на дистанции «в упор». Так как емкость штатного магазина ВСС составляет всего 10 патронов, автоматический огонь следует вести очередями по 2-4 выстрела. В исключительных случаях огонь можно вести длинной очередью до израсходования всех патронов в магазине.


Купить браслет из паракорда с носимым аварийным запасом

Снайперский комплекс, который был создан в Туле, в ЦНИИТОЧМАШ конструкторами П. И. Сердюковым и В. Ф. Красниковым. Комплекс, в который входила сама ВСС «Винторез» (В интовка С пециальна я — пояснение сайт ) и патрон СП-5 9*39 мм, приняли на вооружение в 1987 году. Винтовка и по сей день используется армейского спецназа ВС России.

Боеприпас для ВСС

СП-5 — снайперский патрон, который был разработан другими изобретателями, Н. В. Забелиным и Л. С. Дворяниновым, также приняли на вооружение в 1987 году.

При создании СП-5 за основу брали старый добрый патрон калибра 7.62*39 УС (У меньшенной С корости ). Такие патроны использовались в автоматах с прибором ПБС-1. Пуля из этого патрона обладала дозвуковой скоростью, 310 м/с, что при использовании глушителя делало стрельбу из автомата малошумной. При этом пуля обладала приличным весом в 12.6 г и конструкцию, обеспечивающую эффективное поражение живой силы противника на расстоянии до 400 метров. Однако был и недостаток: низкая кучность стрельбы. В 60-х годах показатель был удовлетворительным, однако в 80-х его явно стало не хватать.

Так, на базе гильзы от этого 7.62*39 мм патрона, был разработан снайперский патрон с дозвуковой (300 м/с) скоростью пули, получивший рабочее обозначение РГ037. Он имел длину 46 мм, при общей массе 16 г, массе пули 10,6 г, и обладал хорошей кучностью стрельбы. На дальности 100 метров R50=4 см, а на 400 м – R50=16,5 см.

ТТХ винтовки ВСС «Винторез»

Калибр 9 мм
Патроны 9х39 мм СП-5, СП-6
Масса без прицела с пустым магазином 2,65 кг
Масса магазина без патронов 0,15 кг
Масса со снаряженным магазином и прицелом 3,43 кг
Длина 894 мм
Длина ствола 200 мм
Высота 159 мм
Ширина 59 мм
Начальная скорость пули 290 м/с
Темп стрельбы 600 в/м
Скорострельность 40-100 в/м
Емкость магазина 10 патронов
Дальность прямого выстрела по грудной фигуре 185 м
Прицельная дальность 600 м

Описание «Винтореза»

Снайперская винтовка может вести как одиночный, так и непрерывный автоматический огонь по старому доброму принципу отвода пороховых газов из канала ствола. Запирание этого канала осуществляют 6 боевых упоров поворотного продольно скользящего затвора. Присутствует предохранитель флажкового типа двойного действия, аналогичный предохранителю винтовки СВД : он запирает спусковой крючок и ограничивает действие затворной рамы. Приклад у ВСС «Винторез» — скелетного типа, отделяемый и изготовлен из дерева. Вся винтовка для скрытой переноски и транспортировки может разбираться и складываться в кейс.

Магазин у винтовки коробчатого типа, имеет емкость на 10 патронов (но подходит и магазин от автомата АС ВАЛ на 20 патронов), изготовлен из пластика. Винтовка оснащена прицельными устройствами открытого типа: мушкой и секторным прицелом, расположенными на корпусе глушителя. Для снайперской стрельбы днем используется прицел ПСО-1, а для ночной стрельбы — ЕСПУ-3.

Весь ствол впереди цевья накрывает интегрированный глушитель.

Глушитель действует следующим образом: после выстрела, при прохождении пулей передней части ствола, часть пороховых газов устремляется, через шесть рядов поперечных отверстий в стволе, в расширительную камеру глушителя. При этом давление пороховых газов в канале ствола и их скорость снижаются. Струя пороховых газов, истекающая из дульной части ствола, попадает на сепаратор, который «расчленяет» её на многочисленные разнонаправленные потоки, интенсивно снижая их скорость и температуру. В результате, газы, истекающие из глушителя, имеют дозвуковую скорость и незначительную температуру, что не создает хлопка и дульного пламени, а выстрел становится практически бесшумным. Применение интегрированного глушителя позволило уменьшить, по сравнению с глушителем, надевающимся на дульную часть ствола, и общую длину оружия.

Разборка-сборка винтовки снайперской специальной ВСС «Винторез»

Оружие типа ВСС и АС, имеет глушитель расширительного типа, в ходе стрельбы подвержено сильному загрязнению пороховым нагаром. Для чистки и смазки, а также устранения мелких неисправностей ВСС и АС производится их неполная разборка. Она осуществляется без использования специального инструмента и аналогична для обоих видов оружия по проводимым операциям, за исключением отделения и присоединения приклада у винтовки. Порядок неполной разборки ВСС и АС:

  1. Отсоединить магазин (удерживая винтовку левой рукой за цевьё, правой обхватить магазин, отжать защёлку и, подав нижнюю часть магазина вперёд, отделить его от оружия), снять оружие с предохранителя и, отведя затворную раму назад, проверить, нет ли патрона в патроннике. Отпустить затвор, произвести контрольный спуск курка с боевого взвода.
  2. Подготовить принадлежность.
  3. Обхватив цевьё левой рукой, указательным пальцем утопить защёлку корпуса, правой рукой повернуть глушитель по часовой стрелке, и, выдвинув вперёд, отделить его от оружия.
  4. Отжав отвёрткой защёлку сепаратора, пальцем продвинуть сепаратор в корпус и затем, проталкивая его шомполом, отделить от корпуса. Отделить пружину сепаратора, продвинув её вперёд по стволу.
  5. Утопить фиксатор крышки ствольной коробки, нажать пальцем на выступ упора возвратного механизма и, приподняв задний конец крышки, отделить её от ствольной коробки.
  6. Удерживая винтовку, подать вперёд упор возвратного механизма до выхода его выступа из паза ствольной коробки; приподняв упор, извлечь механизм из канала затворной рамы.
  7. Удерживая винтовку, подать направляющую вперёд до выхода её из гнезда ствольной коробки, затем извлечь, удерживая ударник.
  8. Отвести ударник назад до упора и, приподняв его, отделить от ствольной коробки.
  9. Отвести затворную раму с затвором назад до упора и движением вверх отделить их от ствольной коробки.
  10. Удерживая затворную раму в вертикальном положении, поднимая и одновременно поворачивая затвор по часовой стрелке, вывести его из затворной рамы.
  11. Утопив защёлку корпуса большим пальцем, снять цевьё, продвигая его вперёд.
  12. Поворачивая трубку по часовой стрелке до совмещения выступа коробки со шлицем на ствольной коробке, отделить её от ствола, перемещая назад.
  13. Для отделения приклада винтовки ВССутопить фиксатор приклада и, продвигая приклад назад, отделить его от ствольной коробки.


Стрелковое оружие России. Новые модели Катшоу Чарли

СПЕЦИАЛЬНЫЙ АВТОМАТ АС «ВАЛ» И СПЕЦИАЛЬНАЯ СНАЙПЕРСКАЯ ВИНТОВКА ВСС «ВИНТОРЕЗ»

Неясно, как русские выбирают названия для своих систем стрелкового оружия, но то, что названия эти по меньшей мере странные, это факт. Свидетельством этого являются названия этих двух винтовок. По сути своей, «Вал» и «Винторез» – это одна и та же винтовка в двух разных модификациях для выполнения различных тактических задач. Обе системы имеют ствольную коробку, общую с малогабаритным автоматом МА «Вихрь», также рассчитанным на патрон 9×39 мм. Согласно российским источникам, автомат АС и винтовка ВСС уже несколько лет находятся на вооружении частей спецназа и войск специального назначения МВД. Как уже отмечалось, обе системы одинаковые за исключением двух различий: автомат нельзя полностью разобрать для переноски в чемоданчике-дипломате, и у него складывающийся металлический приклад, похожий на тот, которым оснащена винтовка СВДС, и пистолетная рукоятка управления огнем, а не жесткий скелетный деревянный приклад «в стиле Драгунова», которым оснащена винтовка ВСС. Перечислив эти рахпичия, дальше я буду описывать обе системы вместе.

Оружие было разработано в ЦНИИТочмаше, расположенном в городе Климовске, конструкторским бюро под руководством Петра Ивановича Сердюкова. Согласно российским источникам, Сердюков перед тем, как начать работы по созданию бесшумной винтовки, тщательно изучал баллистику, что позволило ему разработать глушитель, не только снижающий уровень шума, но и подавляющий вспышку. Как было написано в газете «Красная Звезда», официальном органе российского Министерства обороны:

«Своим удивительным успехом это оружие обязано правильно определенным соотношением между двумя основными врагами бесшумной стрельбы: давлением и теплом. Пороховые газы, как только пуля вылетит из дула, сразу же начинают расходиться во все стороны; вследствие этого в непосредственной близости происходит резкое увеличение давления. Но здесь – в первой каморе глушителя, где газы расширяются, – одновременное снижение температуры также влияет на давление. Наконец, деталь, именуемая сепаратором, принудительно «разбивает» волну, следующую за пулей, пропуская ее через многочисленные створки, направляющие ударную волну в различные стороны. Эти створки обеспечивают охлаждение газов. Таковы основные принципы работы глушителя».

Хотя в заметке едва ли проясняется принцип действия глушителя системы АС/ВСС, судя по тому немногому, что в ней раскрывается, его конструкция совершенно обычная. Но какой бы ни была технология, примененная при создании глушителя, действует он весьма эффективно. Автор имел возможность стрелять из обеих систем по нескольку сотен патронов подряд без заметного снижения подавления шума. К сожалению, российские военные не позволили разобрать глушитель и отказались отвечать на подробные вопросы относительно его устройства.

За исключением глушителей, обе системы имеют традиционную конструкцию. Принцип действия автоматики основан на отводе газов; имеется возможность выбора режима огня; боепитание осуществляется из съемного коробчатого магазина. Винтовки компактные, с очень коротким вентилируемым стволом, закрытым интегрированным глушителем. Судя по всему, это оружие не предназначено для того, чтобы использовать его без глушителя. Обе системы, несомненно, созданы на основе автомата Калашникова, однако обладают некоторыми существенными отличиями. Так, например, крышка ствольной коробки несъемная. При освобождении защелки в задней части крышка поворачивается на петле спереди, открывая внутренние механизмы винтовки, похожие на механизм АК. Однако газовая система имеет значительные отличия; кроме того, спусковой механизм не куркового типа, как у всех систем оружия семейства АК, а ударниковый. По-видимому, без установленного глушителя автоматика винтовки не будет действовать, поскольку он является неотъемлемой частью газовой системы и без него давление газов будет недостаточным.

Специальный автомат АС «Вал» под патрон 9×39 мм.

Специальная снайперская винтовка ВСС «Винторез» под патрон 9×39 мм с ночным прицелом второго поколения 1ЛX51.

Винтовка ВСС, разобранная на части для скрытной транспортировки.

Как уже отмечалось выше, термин «снайпер» имеет в Российской армии значение, отличное от того, к которому привыкли на Западе. Памятуя это, не следует удивляться тому, что прицельная дальность ВСС составляет 400 метров. Автор стрелял из этой винтовки на дистанциях до 200 метров, и на таком удалении точность составляет приблизительно две угловые минуты. Есть все основания полагать, что с данным боеприпасом винтовка сохранит такую точность и на следующих 200 метрах. Такое оружие вряд ли можно считать снайперской винтовкой в понимании Запада, однако оно более чем удовлетворяет российских снайперов, чьи цели (и расстояния, на которых они ведут огонь по этим целям) существенно отличаются от западных стандартов.

Винтовка ВСС предлагается в составе снайперской системы ВСК (не путать с винтовкой ВСК-94, описанной ниже) и поставляется в алюминиевом чемоданчике, вмещающем винтовку ВСС в разобранном виде, дневной оптический прицел ПСО-1 с 4-кратным увеличением (судя по всему, с системой визирования, отличной от той, что применяется в прицелах, предназначенных для использования с винтовкой СВД), ночной оптический прицел 1ПН75, пустые магазины и пенал с принадлежностями для чистки. Магазины изготавливаются из полимерных материалов и предлагаются емкостями 10 и 20 патронов. Магазин на 10 патронов предназначается для снайперской винтовки ВСС, а магазин на 20 патронов – к специальному автомату АС, но оба магазина являются взаимозаменяемыми.

ХАРАКТЕРИСТИКИ СПЕЦИАЛЬНОГО АВТОМАТА АС И СНАЙПЕРСКОЙ ВИНТОВКИ ВСС

АС ВСС
Калибр 9×39 мм 9×39 мм
Принцип действия автоматики отвод газов, выбор режимов огня
Вес 2,5 кг 2,6 кг
в разложенном виде 878 мм 894 мм
в сложенном виде 615 мм
Длина ствола = 304 мм = 304 мм
Прицельная дальность 400 м 400 м
Теми стрельбы = 700 выстрелов в минуту = 880 выстрелов в минуту
Емкость магазина 20 патронов 10 патронов
Прицельное устройство мушка; гривка с прорезью оптический прицел, вспомогательный открытый прицел
Из книги Тайны лунной гонки автора Караш Юрий Юрьевич

Специальный (Ad Нос) комитет по использованию космического пространства в мирных целях В 1958 г. США сделали еще одну попытку выделить освоение космического пространства из общего контекста отношений, отмеченных печатью холодной войны. Они предложили организовать

Из книги Правила технической эксплуатации тепловых энергоустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний автора Красник Валентин Викторович

Специальная подготовка Вопрос 52. На каких работников распространяется требование специальной подготовки?Ответ. Распространяется на работников, эксплуатирующих тепловые энергоустановки, из числа оперативного, оперативно-ремонтного персонала, оперативных

Из книги Книга о винтовочной кучности автора Бойер Тони

Глава 6: Винтовка Три мои бенчрест винтовки.Существует четыре класса винтовок, используемых в бенчресте на группу: Unlimited (Без ограничений), Heavy Varmint (Тяжелый Варминт), Light Varmint (Легкий Варминт) и Sporter (Спортер). Для детального описания каждого из классов обратитесь к правилам

Из книги Пистолеты-пулеметы автора Кудишин Иван Владимирович

Автомат «Узи» Сразу по окончании войны в Европе Чехословакии стала восстанавливать и развивать свою оружейную промышленность. Этому процессу способствовал тот факт, что немцы всю войну интенсивно эксплуатировали чехословацкую «оборонку» и оставили многое в

Из книги Стрелковое оружие России. Новые модели автора Катшоу Чарли

Винтовка под пистолетный патрон Известная немецкая компания Хеклер и Кох является одним из признанных европейских да и мировых лидеров в области разработки и производства индивидуального стрелкового оружия. В 50-е годы эта фирма разработала весьма удачную 7,62-мм

Из книги Секретные автомобили Советской Армии автора Кочнев Евгений Дмитриевич

СНАЙПЕРСКАЯ ВИНТОВКА ВСК-94 Снайперская винтовка ВСК-94 тульского оружейного завода создана на основе автомата А-91 (см. ниже), так же в точности, как винтовка ВСС создана на основе автомата МА. Зачем русским продвигать на рынок две системы оружия, обладающих практически

Из книги История русского автомата автора Монетчиков С. Б.

МАЛОГАБАРИТНЫЙ АВТОМАТ А-91 А-91 является представителем семейства малогабаритных автоматов, разработанных по заказу Министерства внутренних дел, пожелавшего иметь компактный автомат, который можно было бы использовать как для самообороны, так и для боевых действий в

Из книги Электронные самоделки автора Кашкаров А.

П.

ПОДВОДНЫЙ АВТОМАТ АПС Автомат АПС как нельзя лучше демонстрирует завесу секретности, окружавшую Советский Союз и в определенной степени до сих пор окружающую Россию. Автомат находился на вооружении больше двадцати лет, но до того момента, как в 1993 году его производитель,

Из книги Эволюция противолодочных систем отечественных кораблей автора Карякин Леонид

«СПЕЦИАЛЬНЫЙ КАРАБИН» КС-23/КС-23М Если одни только геометрические размеры можно считать новшеством, тактическое ружье КС-23, созданное ЦНИИТочмашем и имеющее у русских обозначение «карабин специальный», можно считать олицетворением нововведения. Вероятно, это самое

Из книги Правила работы с персоналом в организациях электроэнергетики Российской Федерации автора Коллектив авторов

СПЕЦИАЛЬНАЯ АВТОТЕХНИКА СКБ-1 МИНСКОГО АВТОЗАВОДА Перевод производства седельных тягачей МАЗ-537 на Курганский завод открыл новую эру в развитии военного производства Минского автозавода. В начале 1960-х годов СКБ-1 под руководством главного конструктора Б. Л. Шапошника

Из книги автора

ГЛАВА 1 5,66-мм автомат АПС Появление после второй мировой войны в военно-морских силах наших вероятных противников (США. Великобритании. Италии, Турции и т. п.) специальных разведывательно-диверсионных подразделений, предназначенных для уничтожения кораблей и береговых

Из книги автора

ГЛАВА 2 9-мм винтовка снайперская специальная ВСС «ВИНТОРЕЗ» Усиление противоборства между Советским Союзом и Западом в семидесятых годах, расширение географии необъявленных войн и локальных военных конфликтов, которые велись практически на всех континентах, требовали

Из книги автора

ГЛАВА 3 9-мм автомат специальный АС «Вал» 9-мм автомат АС со сложенным прикладом. Неполная разборка 9-мм автомата АС.Несмотря на то, что винтовка ВСС оказалась действительно удачным образном автоматического стрелкового оружия. И.И. Сердюков одновременно с этим на ее

Из книги автора

5.1. Автомат для клавиатуры В популярных версиях телефонов с определителями номера, таких как «АНА-31», «Русь-18», «Русь-23 PLUS» и др. , последовательным нажатием кнопок клавиатуры запускаются функциональные режимы «интеллектуального» телефона.Таков, например, режим

Из книги автора

Специальный «Пакет» Стрельба комплекса «Пакет-НК» Малогабаритная торпеда МТТДальнейшее развитие отечественных противоторпедных систем вылилось в создание принципиально нового комплекса «Пакет-НК», разработанного ГНПП «Регион» совместно НИИ «Мортеплотехники». В

Из книги автора

13. СПЕЦИАЛЬНАЯ ПОДГОТОВКА 13.1. Требование специальной подготовки распространяется на работников из числа оперативного и оперативно-ремонтного персонала электростанций и сетей.Выполнение ежемесячных учебных противоаварийных тренировок не отменяет проведение

Бесшумная снайперская винтовка ВСС «Винторез» (СССР / Россия)





Калибр: 9мм (9×39 СП-5, СП-6)
Механизм: автоматический, газоотводный, запирание поворотом затвора.
Длина: 894 мм
Длина ствола: 200 мм
Вес без прицела и патронов: 2,6 кг , с патронами и прицелом ПСО-1 3.41 кг
Магазин: коробчатый отъемный на 10 или 20 патронов



ВСС (Винтовка Снайперская Специальная) «Винторез»создавалась для проведения специальных операций, требующих малошумного оружия.Винтовка разработана в ЦНИИ ТочногоМашиностроения (ЦНИИТОЧМАШ) в городеКлимовске под руководством Петра Сердюкова.Вместе с винтовкой разрабатывались также испециальные боеприпасы с дозвуковой скоростьюпули, способные надежно поражать цели надальностях до 400 метров. Такимибоеприпасами стали патроны 9х39мм СП-5 (собычной пулей) и СП-6 (с бронебойной пулей),созданные на базе гильзы патрона 7.62х39 обр1943 года. Начальная скорость пуль патроновСП-5 и СП-6 — около 280 м/с, масса пуль — около 16грамм. На вооружении ВСС состоит с конца 1980хгодов. Винтовка ВСС широко и успешноиспользуется различными подразделениямиспециального назначения в силовыхструктурах России, в том числе и в Чечне.

Винтовка ВСС построена на основе автоматикис газовым двигателем и поворотным затвором.Газовый поршень располагается над стволоми жестко закреплен на затворной раме.Поворотный затвор имеет 6 боевых упоров.Ствольная коробка — фрезерованная из стали,для повышения прочности конструкции.Рукоятка затвора и предохранительвыполнены по типу автомата Калашникова,однако переводчик режимов огня выполнен ввиде поперечной кнопки, расположеннойпозади спускового крючка. Ударно-спусковоймеханизм также сильно отличается от УСМ АК,и имеет ударниковую конструкцию.

Ствол в передней части (после газовойкаморы) имеет несколько рядов отверстий,выводящий часть пороховых газов со днанарезов в заднюю часть интегрированногоглушителя. В передней части, перед дульнымсрезом ствола, глушитель имеет ряд стальныхдиафрагм с отверстием для пули, тормозящихпороховые газы внутри глушителя. Для чисткии компактного хранения глушитель можетсниматься с оружия, однако ведения огня безглушителя запрещено.

Прицельные приспособления ВСС включают всебя боковую планку для крепленияоптических или ночных прицелов, а такжерезервный открытый прицел, закрепленный накожухе глушителя и состоящий из целика,регулируемого по дальности до 400 метров, имушки. Штатным оптическим прицелом для ВССявляется 4Х кратный ПСО-1, перемаркированныйпод баллистику патрона 9х39 СП-5.

Приклад винтовки ВСС деревянный, скелетнойконструкции. При необходимости может бытьлегко снят с оружия для хранения вминимальных габаритах.

Чертежи шуруповерта по дереву. Винтовка против винтоворезов. Подготовка рабочего места и материалов

Большинство мальчиков дошкольного, школьного и подросткового возраста играют в войнушку. Либо они спасают мир от инопланетных захватчиков, либо освобождают заложников от злостных нарушителей закона. Правда, современные дети все чаще становятся игроками реализованных на практике игр а-ля «Контр-Страйк». А для большей наглядности изготавливают межгалактическое и штатное оружие любимых компьютерных персонажей своими руками.Поэтому в сегодняшней статье мы поговорим о том, как сделать снайперскую винтовку из дерева.

Общие характеристики снайперской винтовки

Прежде чем приступить к работе и сделать своеобразный макет настоящего оружия, стоит рассмотреть детали винтовки. Итак, из чего он состоит? В зависимости от разновидности и модели винтовка может содержать различные детали. Например, Драгунов) состоит из следующих компонентов:

  • снайперский оптический прицел;
  • магазин;
  • Ствол
  • с открытым прикладом и прицелом, а также со ствольной коробкой;
  • крышки ресивера;
  • механизм с обратным принципом действия;
  • рамки для затвора и сам затвор;
  • ударно-спусковой механизм;
  • накладки на ствол;
  • толкатель и трубки с регуляторами и зажимами;
  • предохранитель и приклад.

Далее мы расскажем вам, как сделать снайперскую винтовку из дерева самостоятельно. Скажем сразу: вариантов, позволяющих сделать модель оружия из дерева, очень много. Однако мы решили взять за основу самый простой, с которым справится даже ребенок.

Подготовка рабочего места и материалов

Если вы решили изготовить модель оружия самостоятельно, то необходимо заранее подготовить рабочее место, инструменты и материалы. В то же время, если вам нет 12 лет, все основные виды работ по дереву лучше переложить на плечи папы или дедушки.

Для работы нам понадобится прямоугольная деревяшка, размер которой зависит от того, каких, на ваш взгляд, размеров должна быть сделанная вами модель. Например, габариты винтовки в готовом варианте составляют 1220 мм в длину, 230 мм в высоту (включая снайперский прицел) и 88 мм в ширину.

В качестве материала для макета можно использовать не дерево, а крупный предмет сломанной мебели. Это может быть, например, дверца снизу старой входной двери и т. д. Словом, деревянная снайперская винтовка своими руками делается из любого дерева или мебели, которая окажется под рукой.Также вам понадобится металлическая трубка.

Чертеж и макет макета

Когда все детали и рабочее место готовы, можно приступать к решению задачи: «Как сделать винтовку самому». Для этого возьмите подготовленный деревянный фрагмент и нарисуйте на нем очертания будущей винтовки. Целесообразнее делать это обычным белым мелом, но если такового нет, подойдет маркер и даже ручка. Не забудьте нарисовать снайперский прицел. Причем рисовать стоит не в объемном, а в плоском варианте, то есть как будто ваша модель лежит на боку.

Выпиливание модели из дерева

На следующем этапе возьмите пилу и аккуратно, соблюдая правила техники безопасности, разрежьте винтовку по нарисованному контуру. При этом старайтесь соблюдать рисунок разметки и не выходить за его края. В идеале сделанная своими руками деревянная винтовка должна получиться ровной и близкой к оригиналу.

Неровности обрабатываем рубанком

Для того, чтобы ваш макет избавил вас от такого неприятного явления, как занозы, рекомендуется обработать изделие рубанком.Это также необходимо сделать для того, чтобы придать получившемуся оружию более мягкую и округлую форму.

При этом труднодоступные места лучше обрабатывать напильником по металлу. Скруглить и отшлифовать грубые участки винтовки можно с помощью «шкурки» или наждачной бумаги. После такой обработки у вас должна получиться гладкая на ощупь модельная деталь и в итоге красивая снайперская винтовка своими руками.

Делаем ручку для загрузки шторки винчестера

Делаем такую ​​шторку из металлической трубы (идеально подойдет медь) с помощью обычного молотка и тисков.Затем снизу винтовки необходимо просверлить небольшое отверстие, в которое затем войдет рукоятка. Саму ручку, сделанную из трубы, необходимо отшлифовать на болгарке. После этого рукоять крепится к нижней поверхности винтовки гвоздями и саморезами.

Делаем металлические пластины для винчестера

На следующем этапе решаем, как сделать снайперскую винтовку из дерева: с пластинами на винчестер или без. Реалистичности модели в этом случае придадут металлические пластины, поэтому лучше их изготовить.Для этого возьмите два небольших плоских прямоугольника из тонкого металлического листа, проделайте в них отверстия под гвозди дрелью и закрепите их с двух сторон винтовки крепежом.

Изготовление ствола для винтовки

Для изготовления ствола для винтовки используйте тонкую алюминиевую трубку. Далее ножовкой отрезаем лишнее и оставляем ту длину, которая вам нужна. После этого в полученном стволе проделайте три одинаковых отверстия, два из которых будут служить опорой для крепления, а третье – для мушки.

Если вы еще не решили сделать макет оружия и не знаете, как сделать снайперскую винтовку из дерева, скорее присоединяйтесь к нам. Дальше будет интереснее.

На следующем этапе готовый ствол крепим к модели винтовки и надежно фиксируем. На завершающем этапе макет оружия рекомендуется прикрыть защитным. Винтовка готова.

Как облегчить работу с деревом?

Если вы только думаете, как сделать винтовку самостоятельно, и наша пошаговая инструкция кажется вам сложной, вы всегда можете ее упростить.Как это сделать? Например, можно взять деревянный элемент, нарисовать на нем контур, вырезать, отшлифовать и покрыть лаком без использования дополнительных металлических элементов. Итак, вы с одной стороны. упростить себе работу, а с другой стороны сделать долгожданный макет с минимальными временными затратами.

Что касается остальных элементов винтовки, то их всегда можно доработать. Кстати, по аналогичному принципу могут быть изготовлены и другие виды оружия.

Какие правила техники безопасности необходимо соблюдать при работе?

Перед тем, как сделать снайперскую винтовку, не поленитесь изучить элементарные правила безопасности.Так, например, к работе по дереву лучше всего приступать в специальном фартуке (он должен закрывать верхнюю часть тела до колен) и перчатках. Это могут быть обычные перчатки, которые мы часто покупаем, когда что-то ремонтируем или красим.

Волосы лучше спрятать под шапку или бандану, чтобы они не мешали. Это защитит вас от попадания волос на лезвия фрезерного станка и другое оборудование. По этой же причине перед работой лучше снять длинные цепочки и другие украшения, шейные платки и платки.Также лучше не использовать при работе одежду, содержащую декоративные элементы, например, рюши или бахрому.

Прежде чем делать винтовку из дерева, позаботьтесь о приобретении специальных защитных очков. Они понадобятся вам в тот момент, когда вы будете шлифовать и расчесывать деревянные модели. И именно они помогут уберечь ваши глаза от попадания в них мелких частей дерева, пыли и стружки.

При работе с электродрелью проверяйте исправность и рабочее состояние всех тройников и муфт.

Какие еще материалы можно использовать для изготовления снайперской винтовки?

Помимо дерева, снайперскую винтовку можно сделать из обычной бумаги. Это может быть винтовка в стиле оригами, сделанная из нескольких листов бумаги в стиле 3D-модели. При желании такой макет оружия имеет смысл сделать из пластиковых бутылок, льда, фольги, пустых пакетов из-под молока и т.п.

Любителям тактических пейнтбольных маркеров «антураж» в наше время есть из чего выбрать: рынок предлагает как готовые модели тактических маркеров, так и всевозможные тактические «обвесы», приклады и прочие тюнинговые товары, добавляющие « серьезность» к пейнтбольному оружию. Однако фантазия пейнтболистов развита гораздо сильнее, чем у производителей различных апгрейдов, и иногда приходится работать своими руками, чтобы удовлетворить собственные потребности.
В этой статье Хантер из команды тактического пейнтбола «Сталкеры» делится своим опытом изготовления своими руками приклада, напоминающего приклад, устанавливаемый на ВСС (винтовка снайперская специальная) или «винторез». Приклад устанавливался на маркер JT TAC-5m RECON, но при желании его можно установить и на другие модели, вплоть до спортивных электронных маркеров.

Необходимые инструменты и материалы:

1. Фанера (7-8мм и 9мм)

2. Клей эпоксидный универсальный

3. Зажимы

4. Напильник полукруглый

5. Долото

6. Держатель наждака

7. Наждачная бумага

8. Лак

9. Морилка

10. Мелочь (кисти, валики, линейка)

11. Электролобзик

12. Сверло

13. Распечатанный шаблон приклада.

Закрепляем струбцинами две заготовки из фанеры, которые будут служить внешними слоями стыка (я взял 7-8 мм). Обводим трафарет и вырезаем.

Результат:

Затем аналогично вырезаем внутреннюю часть и получаем следующее (на картинках пока не видно, но вырезаем перегородку между отверстиями на внешних заготовках (будет видно позже)):

После того, как все заготовки склеены, берем напильник и доводим до такого вида, а затем шлифуем наждачной бумагой, постепенно уменьшая зернистость

После окрашивания (2 слоя) и лакировки получаем следующее:

Наконец, несколько уточнений:

1.Толщина фанеры с внутренней стороны — 2 штуки по 9мм, с внешней — 2 штуки по 7-8 мм. Внутреннюю часть нужно подобрать так, чтобы в сумме была толщина ручки маркера.

2. Шаблон приклада на сайте выложен в реальном размере. Печать на бумаге формата А3

Редакция «Русских партизан» благодарит Хантера от ТПК «Сталкеры» за предоставленные материалы

скачать видео о винтовке ВСС Винторез №3 скачать сборник подробных фотографий винтовки ВСС Винторез

Бесшумный снайперский комплекс создан в ЦНИИТОЧМАШ Сердюковым П. И. и Красников В.Ф. и принят на вооружение в 1987 году. Бесшумный снайперский комплекс включает винтовку снайперскую специальную (ВСС «Винторез» индекс 6П29) и специальный патрон 9х39 мм СП-5 (индекс 7Н8)

Снайперский патрон СП-5 разработан Н.В.Забелиным. и Дворянинов Л.С.. За основу патрона был взят хорошо зарекомендовавший себя автоматический патрон 7,62х39 мм УС (уменьшенная скорость). Как известно, этот патрон был создан еще в начале 60-х годов для стрельбы из автомата АКМ с устройством бесшумной и беспламенной стрельбы ПБС-1.

Разборка для транспортировки

Дозвуковая скорость пули со свинцовым сердечником этого патрона (около 310 м/с) обеспечивала необходимое снижение уровня звука при стрельбе ПБС, а ее значительная масса (12,6 г) и конструкция достаточное поражающее действие открыть живую силу на расстоянии до 400 метров. Однако кучность стрельбы этим патроном, особенно на предельных дальностях, не удовлетворяла заданным требованиям, поскольку использовать его приходилось для снайперской стрельбы. Того, что было хорошо для 60-х, в 80-е явно не хватало.

В результате на базе автоматической гильзы 7,62х39 мм был разработан снайперский патрон с дозвуковой (300 м/с) скоростью пули, получивший рабочее обозначение РГ037. Он имел длину 46 мм, общий вес 16 г, массу пули 10,6 г и обладал хорошей кучностью стрельбы. На дистанции 100 м R50=4 см, а на 400 м — R50=16,5 см.

Автоматика работает за счет отвода части пороховых газов из канала ствола.Канал ствола запирается шестью боевыми упорами поворотного продольно-скользящего затвора. Спусковой механизм ударного типа позволяет вести как одиночный, так и непрерывный огонь. Прицельные приспособления открытого типа состоят из мушки и секторного прицела и расположены на корпусе глушителя. Для дневной стрельбы используется оптический прицел ПСО-1, для ночной — ЕСПУ-3. Флажковый предохранитель двойного действия: блокирует спусковой крючок и ограничивает движение затворной рамы (аналогично предохранителю СВД). Магазин пластиковый, коробчатого типа, емкостью 10 патронов. Встроенный глушитель закрывает весь ствол перед коротким цевьем. Он надевается на ствол винтовки и действует следующим образом. После выстрела, когда пуля проходит через переднюю часть ствола, часть пороховых газов устремляется через шесть рядов поперечных отверстий в стволе, в расширительную камеру глушителя. При этом давление пороховых газов в канале ствола и их скорость снижаются. Струя пороховых газов, вытекающая из дульного среза ствола, попадает в сепаратор, который «расчленяет» его на многочисленные разнонаправленные потоки, интенсивно снижая их скорость и температуру.В результате вытекающие из глушителя газы имеют дозвуковую скорость и ничтожную температуру, что не создает хлопка и дульного пламени, а выстрел становится почти бесшумным. Использование встроенного глушителя позволило уменьшить по сравнению с глушителем, надеваемым на дульную часть ствола, общую длину оружия.

Приклад деревянный, разъемный, скелетного типа. Для транспортировки и скрытого ношения винтовка может быть разобрана на три части и сложена в чехол.

Разборка-сборка винтовки снайперской специальной ВСС «Винторез»:

Оружие типа ВСС и АС, имеет глушитель распорного типа, подвержено сильному загрязнению пороховыми отложениями при стрельбе. Для очистки и смазки, а также устранения мелких неисправностей ВСС и АЦ производится их неполная разборка. Выполняется без применения специального инструмента и сходна для обоих видов оружия по количеству операций, за исключением отделения и крепления приклада винтовки.Порядок неполной разборки ВСС и АС:

1. Отсоединить магазин (удерживая винтовку за цевье левой рукой, правой рукой взять магазин, нажать на защелку и, выдвинув нижнюю часть магазина вперед, отделить его от оружия), снять оружие от предохранителя и, отведя затворную раму назад, проверить, нет ли в патроннике патрона. Спустить затвор, сделать контрольный спуск курка с боевого взвода.

2. Подготовьте аксессуар.

захватив левой рукой цевье, указательным пальцем утопить защелку кожуха, правой рукой повернуть глушитель по часовой стрелке и, выдвинув его вперед, отделить от оружия.

4. Надавив отверткой на защелку сепаратора, пальцем вдавите сепаратор в корпус и затем, надавив шомполом, отделите его от корпуса. Отделите пружину сепаратора, сдвинув ее вперед вдоль ствола.

5. Утопить защелку крышки ствольной коробки, нажать пальцем на выступ упора возвратного механизма и, приподняв задний торец крышки, отделить ее от ствольной коробки.

6. Удерживая винтовку, сдвинуть упор возвратного механизма вперед до выхода его выступа из паза ствольной коробки; приподняв упор, вынуть механизм из канала затворной рамы.

7. Удерживая винтовку, сдвиньте направляющую вперед до выхода из гнезда ствольной коробки, затем снимите ее, удерживая ударник.

8. Отвести ударник назад до упора и, приподняв его, отделить от ствольной коробки.

9. Оттяните затворную раму с затвором назад до упора и движением вверх, чтобы отделить их от ствольной коробки.

10. Удерживая затворную раму в вертикальном положении, приподнимая и одновременно поворачивая затвор по часовой стрелке, извлеките его из затворной рамы.

11. Утопив защелку корпуса большим пальцем, снимите цевье, сдвинув его вперед.

12. Поворачивая трубку по часовой стрелке до совмещения выступа ложи с прорезью на ствольной коробке, отделить ее от ствола, отодвинув назад.

13. Для отделения приклада винтовки ВСС утапливаем замок приклада и, отведя приклад назад, отделяем его от ствольной коробки.

Сборка оружия производится в обратном порядке. Для обслуживания оружия используется винтовочная смазка РЖ ОСТ 38.01439-88. Категорически запрещается смазывать патроны. После чистки и смазки оружия все поверхности необходимо вытереть насухо.

Калибр 9 мм

Патроны 9х39 мм СП-5, СП-6

Гирька без прицела с пустым магазином 2,65 кг

Масса магазина без патронов 0,15 кг

Вес со снаряженным магазином и прицелом 3.43 кг

Длина 894 мм

Длина ствола 200 мм

Высота 159 мм

Ширина 59 мм

Начальная скорость 290 м/с

Скорострельность 600 об/мин

Скорострельность 40-100 об/мин

Емкость магазина 10 патронов

Дальность прямого выстрела в грудную фигуру 185 м

Прицельная дальность 600 м

Чертеж ВСС Винторез (вольный вариант)

Винтовка снайперская специальная (ВСС) «Винторез» вместе со специальным патроном 9 мм СП5 составляют Комплекс бесшумного снайпера (БСК).
БСК «Винторез» для обеспечения скрытного поражения групповых целей живой силы противника, защищенных бронежилетами типа 6Б2 (ориентировочно 2-3-й класс защиты) и стальными армейскими касками на дальностях до 400 м.
В 1987 году новая винтовка поступила на вооружение специальных подразделений войск КГБ и разведывательно-диверсионных подразделений Советской Армии под наименованием «9-мм снайперская специальная винтовка» (ВСС). В решении об усыновлении название «Винторез» отсутствует, но, по ныне неофициальной традиции, часто используется в различных описаниях и рассказах.

Устройство, работа деталей и механизмов


ВСС «Винторез» и «АС»

Винтовка ВСС «Винторез» и пистолет-пулемет АС «Вал» имеют аналогичное (за исключением приклада) устройство и являются автоматическим оружием, действие которого основано на использовании энергии пороховых газов, отводимых из канала ствола в газовой камере, затем преобразуется в кинетическую энергию мобильной системы автоматики. Запирание и отпирание канала ствола осуществляется поворотом затвора вокруг продольной оси.
Одно из требований к новой винтовке при ее создании. — возможность скрытого ношения и высокая готовность к боевому применению. Поэтому винтовку сделали разборной на три основных узла:

Максимальная длина винтовки в разобранном виде для скрытого ношения не превышает 395 см.
Время перевода его в боевое положение не более 1 мин.
При необходимости винтовку можно переносить в разобранном виде до основных компонентов в чехле 45х37х19 см или в сумке.
В собранном виде винтовку и пулемет можно носить на ремне.

Магистраль VSS и AS

Ствол небольшой длины (всего 200 мм) с хромированным каналом имеет шесть правых нарезов. На пеньке ствола имеются выступы со скосами — для предварительного поворота затвора в начале его запирания. В средней части ствола расположена газовая камера, а также цилиндрическая поверхность с кольцевыми канавками для крепления корпуса глушителя. В дульной части имеется 54 отверстия (6 рядов по 9 отверстий), просверленных вдоль нарезов ствола. Они предназначены для отвода газов из канала ствола в расширительную камеру глушителя. На дульную часть ствола надевается пружина-сепаратор особой формы. Он обеспечивает центрирование глушителя относительно оси канала ствола.

Ствольная коробка ВСС и АС

Ствольная коробка соединяет части и механизмы оружия. При проектировании винтовки предлагались различные варианты способов ее изготовления, в том числе литье или штамповка из листовой стали.Однако по рекомендации Ижевского научно-исследовательского технологического института (ИжНИТИ «Прогресс») было решено изготовить его фрезерованием из стальной заготовки. Это давало значительные преимущества в жесткости конструкции, но в то же время приводило к увеличению трудоемкости изготовления и удорожанию оружия. Тем не менее, в то время считалось вполне приемлемым иметь более дорогое оружие, но обеспечивающее высокую точность стрельбы и надежность.
Сверху ящик закрывается крышкой, предохраняющей детали и механизмы оружия от загрязнения. Изготавливается из тонколистовой штампованной стали. Для придания жесткости при небольшой толщине металла в нем делают выдавливания. С правой стороны крышка имеет окно для выброса гильз и вырез для перемещения рукоятки затвора.

Предохранитель ВСС и АС

Защита от случайных выстрелов при падении, ударе оружием, случайном нажатии на спусковой крючок обеспечивается предохранителем, который при включении исключает возможность поворота спускового крючка. Во включенном положении коробка предохранителя закрывает вырезы для движения рукоятки перезаряжания и тем самым защищает ствольную коробку от попадания в нее песка и пыли.Защита от преждевременных выстрелов при незапертом затворе обеспечивается автоспуском, а также взаиморасположением затворной рамы и затвора при закрытом канале ствола и запертом затворе.

Крепление прицелов ВСС и АС

На левой стороне ствольной коробки имеются выступы типа «ласточкин хвост» — посадочные места для оптических прицелов. Центральный и два задних выступа служат основанием для крепления ночных оптико-электронных прицелов, а два передних и центральный выступа — для дневных оптических прицелов.
На ствольной коробке также имеется переводчик вида огня и защелка магазина с пружиной.

Переводчик по типу пожара ВСС и АС

Основной режим стрельбы из винтовки — одиночный огонь. Тем не менее конструкция курка, расположенного в ствольной коробке, предусматривает возможность ведения автоматического огня. Переводчик вида огня крепится к ствольной коробке внутри спусковой скобы, за спусковым крючком.Для одиночного огня переводчик устанавливается в положение «Одиночная стрельба» (обозначение — одна точка), а автоматический — «Автоматическая стрельба» (обозначение — три точки).

Затвор и затворная рама VSS и AS

Поскольку снайперская винтовка является «точным оружием», все ее механизмы при работе должны оказывать минимальное воздействие на оружие, не смещая его с линии наведения. Одним из основных технических решений для выполнения этого условия было использование легких подвижных частей автоматики (затвора и затворной рамы).Другим решением стало использование в механизме запирания шести боевых упоров затвора, взаимодействующих с выступами ствольной коробки. При этом два нижних боевых упора играют роль досылателя патронов. Запирание и отпирание затвора осуществляется поворотом его вокруг продольной оси, что происходит при взаимодействии копировальных пазов затворной рамы и ведущих выступов затвора. Это позволило обеспечить жесткое симметричное запирание канала ствола и снизить потери энергии на отпирание затвора.

Спусковой механизм ВСС и АС
Ударно-спусковой механизм ударникового типа оригинальной конструкции, с возможностью ведения одиночного и автоматического огня.
Ударно-спусковой механизм служит для освобождения ударника от боевого взвода и от автовзвода, для обеспечения одиночной и автоматической стрельбы, для прекращения стрельбы, для предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель. Спусковой механизм размещен в ствольной коробке и включает в себя предохранитель, шептало, разобщитель, переводчик, автоспуск, спусковой крючок, спусковую пружину, спусковой вал, спусковую пружину, шептальную пружину и разобщитель.

Ударный механизм ВСС и АС
Еще одним решением, способствовавшим точной стрельбе, стало использование ударного механизма ударного типа. Легкий боек служит для разрыва капсюля-воспламенителя и при опускании с боевого взвода придает винтовке легкий возмущающий импульс. Кроме того, такое конструктивное решение позволило облегчить работу автоматики. Это, а также специально разработанная компоновка газоотводного узла позволили в итоге уменьшить «подбрасывание» оружия при выстреле, что в свою очередь облегчило наблюдение за результатами стрельбы через оптический прицел.

Ударник ВСС и АС
Боек винтовок первой серии имеет боек и хвостовик, в котором имеется отверстие для направляющей боевой пружины, пазы для наведения в ствольной коробке, выступы для взведения и для постановки на стрельбу булавка на автоспуске. В последующих выпусках боек был перенесен на затвор. Цилиндрическая поверхность ударника входит в канал затвора.

Возвратный механизм BCC и AC

Возвратный механизм предназначен для возврата затворной рамы с затвором в переднее положение после выстрела или заряжания оружия, а также для фиксации крышки ствольной коробки.Направляющая возвратной пружины вместе со штоком представляет собой телескопическую конструкцию, обеспечивающую необходимую длину хода затворной рамы.

Основная пружина BCC и AC
Боевая пружина используется для обеспечения ударника энергией, достаточной для разрыва капсюля патрона. Направляющая боевой пружины также имеет телескопическую конструкцию.

Глушитель VSS и AC


Еще одним узлом винтовки и автомата, обеспечивающим их эффективное применение, является интегрированный со стволом (то есть неотъемлемая часть оружия) глушитель.Он включает в себя корпус глушителя и сепаратор.
Корпус глушителя состоит из расширительной камеры предварительного сброса газов и дульной камеры глушителя. В передней части корпуса установлен сепаратор.
К корпусу глушителя крепятся прицельный блок с прицельной планкой, основание мушки с мушкой, защелка сепаратора с пружиной.


Сепаратор представляет собой сварную конструкцию, состоящую из втулки, вставки, шайбы и скобы. Цилиндрическая поверхность шайбы и втулки служит для обеспечения соосности сепаратора и корпуса, коническая поверхность втулки служит для установки сепаратора на пружину сепаратора, расположенную на дульном срезе ствола.

Установка BCC и глушителя переменного тока

Глушитель надевается на ствол винтовки и крепится к нему двумя сухарями и защелкой. Это крепление позволяет легко снимать и устанавливать глушитель на оружие.

Принцип действия глушителя ВСС и АС


После выстрела, при прохождении пулей передней, перфорированной части ствола, часть пороховых газов устремляется через боковые отверстия в стволе в расширительную камера глушителя. При этом давление газов в канале ствола и их скорость после вылета пули снижаются. Струя пороховых газов, вытекающая из дульного среза ствола, попадает в сепаратор, который «расчленяет» его на многочисленные разнонаправленные потоки, интенсивно снижая их скорость и температуру. В результате газы, выходящие из глушителя, имеют дозвуковую скорость и низкую температуру, то есть не создают хлопка и дульного пламени, а выстрел становится практически бесшумным (уровень звука выстрела составляет около 130 дБ, что соответствует спортивная малокалиберная винтовка).
Применение встроенного глушителя позволило уменьшить (по сравнению с глушителем, надеваемым на дульную часть ствола) и общую длину оружия.


Съемный приклад винтовки так называемого скелетного типа (аналог приклада СВД) изготавливается из фанеры.

Приклад винтовки крепится к ствольной коробке при помощи накладки с выступами типа «ласточкин хвост» и защелки. Оригинальное конструктивное решение защелки, обеспечивающее быстрое отделение приклада от ствольной коробки и жесткое (без качки) крепление на оружии.

Цевье ВСС и АС
Цевье винтовки выполнено из пластика и предназначено для удобного управления оружием при стрельбе, предохранения рук от ожогов и фиксации трубки. Предплечье удерживается корпусом глушителя. а при снятом глушителе — защелкой корпуса, автоматически прижимаемой в процессе сборки внутренней наклонной плоскостью цевья.


Емкость штатного магазина ВСС «Винторез» 10 патронов, но можно использовать магазин от АС «Вал» на 20 патронов.Подача патронов осуществляется из отъемного двухрядного секторного магазина с шахматным расположением. Досылание патрона осуществляется затвором. Гильза извлекается подпружиненным качающимся выбрасывателем, закрепленным на затворе. Для отражения стреляной гильзы служит подпружиненный отражатель, размещенный в затворе.

Прицелы ВСС «Винторез» и пулемет и АС «Вал»
Для прицельной стрельбы из автомата и пулемета на разные дальности применяются различные оптические (дневные) и электронно-оптические (ночные) прицелы.

Дневной оптический прицел винтовки ПСО-1-1 аналогичен прицелу ПСО-1 снайперской винтовки СВД, но с выносными шкалами баллистики патрона СП-5.

Верхний маховик прицела — для установки дальности — имеет шкалу с цифрами от 5 до 40, с ценой деления 25 м, что соответствует углам прицеливания для стрельбы на дальности от 50 до 400 м. Поскольку баллистика патрона СП-6 близка к баллистике патрона СП-5, при стрельбе обоими патронами используется прицельная шкала.Боковой маховичок, как и в прицеле ПСО-1, служит для введения боковых поправок. Прицельная сетка имеет один основной квадрат для наведения на цель. Справа и слева от него расположена шкала боковых поправок, внизу — дальномерная шкала по цели высотой 1,7 м (ростовой щит) с цифрами от 1 до 40 в десятках метров дальности. Прицел ПСО-1-1 имеет 4-кратное увеличение и поле зрения 6°, вес 0,58 кг.
Кроме прицела ПСО-1-1 для стрельбы из ВСС и АС может использоваться и другой дневной оптический прицел 1П43.
Для стрельбы ночью используется ночной прицел НСПУ-3 или МБНП-1.

Чертеж ВСС Винторез по дереву. Как сделать снайперскую винтовку из дерева? Снайперская винтовка из дерева своими руками. Общие характеристики снайперской винтовки

Большинство мальчиков дошкольного, школьного и подросткового возраста играют в войнушку. Либо они спасают мир от инопланетных захватчиков, либо освобождают заложников от злостных нарушителей закона. Правда, современные дети все чаще становятся игроками реализованных на практике игр а-ля «Контр-Страйк».А для большей наглядности изготавливают межгалактическое и штатное оружие любимых компьютерных персонажей своими руками. Поэтому в сегодняшней статье мы поговорим о том, как сделать снайперскую винтовку из дерева.

Общие характеристики снайперской винтовки

Прежде чем приступить к работе и сделать своеобразный макет настоящего оружия, стоит рассмотреть детали винтовки. Итак, из чего он состоит? В зависимости от разновидности и модели винтовка может содержать различные детали. Например, Драгунов) состоит из следующих компонентов:

  • снайперский оптический прицел;
  • магазин;
  • Ствол
  • с открытым прикладом и прицелом, а также со ствольной коробкой;
  • крышки ресивера;
  • механизм с обратным принципом действия;
  • рамки для затвора и сам затвор;
  • ударно-спусковой механизм;
  • накладки на ствол;
  • толкатель и трубки с регуляторами и зажимами;
  • предохранитель и приклад.

Далее мы расскажем вам, как сделать снайперскую винтовку из дерева самостоятельно. Скажем сразу: вариантов, позволяющих сделать модель оружия из дерева, очень много. Однако мы решили взять за основу самый простой, с которым справится даже ребенок.

Подготовка рабочего места и материалов

Если вы решили изготовить модель оружия самостоятельно, то необходимо заранее подготовить рабочее место, инструменты и материалы. В то же время, если вам нет 12 лет, все основные виды работ по дереву лучше переложить на плечи папы или дедушки.

Для работы нам понадобится прямоугольная деревяшка, размер которой зависит от того, каких, на ваш взгляд, размеров должна быть изготовленная вами модель. Например, габариты винтовки в готовом варианте составляют 1220 мм в длину, 230 мм в высоту (включая снайперский прицел) и 88 мм в ширину.

В качестве материала для макета можно использовать не дерево, а крупный предмет сломанной мебели. Это может быть, например, дверца снизу старой входной двери и т. д. Словом, деревянная снайперская винтовка своими руками делается из любого дерева или мебели, которая окажется под рукой.Также вам понадобится металлическая трубка.

Чертеж и макет макета

Когда все детали и рабочее место готовы, можно приступать к решению задачи: «Как сделать винтовку самому». Для этого возьмите подготовленный деревянный фрагмент и нарисуйте на нем очертания будущей винтовки. Целесообразнее делать это обычным белым мелом, но если такового нет, подойдет маркер и даже ручка. Не забудьте нарисовать снайперский прицел. Причем рисовать стоит не в объемном, а в плоском варианте, то есть как будто ваша модель лежит на боку.

Выпиливание модели из дерева

На следующем этапе возьмите пилу и аккуратно, соблюдая правила техники безопасности, разрежьте винтовку по нарисованному контуру. При этом старайтесь соблюдать рисунок разметки и не выходить за его края. В идеале сделанная своими руками деревянная винтовка должна получиться ровной и близкой к оригиналу.

Неровности обрабатываем рубанком

Для того, чтобы ваш макет избавил вас от такого неприятного явления, как занозы, рекомендуется обработать изделие рубанком.Это также необходимо сделать для того, чтобы придать получившемуся оружию более мягкую и округлую форму.

При этом труднодоступные места лучше обрабатывать напильником по металлу. Скруглить и отшлифовать грубые участки винтовки можно с помощью «шкурки» или наждачной бумаги. После такой обработки у вас должна получиться гладкая на ощупь модельная деталь и в итоге красивая снайперская винтовка своими руками.

Делаем ручку для загрузки шторки винчестера

Делаем такую ​​шторку из металлической трубы (идеально подойдет медь) с помощью обычного молотка и тисков.Затем снизу винтовки необходимо просверлить небольшое отверстие, в которое затем войдет рукоятка. Саму ручку, сделанную из трубы, необходимо отшлифовать на болгарке. После этого рукоять крепится к нижней поверхности винтовки гвоздями и саморезами.

Делаем металлические пластины для винчестера

На следующем этапе решаем, как сделать снайперскую винтовку из дерева: с пластинами на винчестер или без. Реалистичности модели в этом случае придадут металлические пластины, поэтому лучше их изготовить.Для этого возьмите два небольших плоских прямоугольника из тонкого металлического листа, проделайте в них отверстия под гвозди дрелью и закрепите их с двух сторон винтовки крепежом.

Изготовление ствола для винтовки

Для изготовления ствола для винтовки используйте тонкую алюминиевую трубку. Далее ножовкой отрезаем лишнее и оставляем ту длину, которая вам нужна. После этого в полученном стволе проделайте три одинаковых отверстия, два из которых будут служить опорой для крепления, а третье – для мушки.

Если вы еще не решили сделать макет оружия и не знаете, как сделать снайперскую винтовку из дерева, скорее присоединяйтесь к нам. Дальше будет интереснее.

На следующем этапе готовый ствол крепим к модели винтовки и надежно фиксируем. На завершающем этапе макет оружия рекомендуется прикрыть защитным. Винтовка готова.

Как облегчить работу с деревом?

Если вы только думаете, как сделать винтовку самостоятельно, и наша пошаговая инструкция кажется вам сложной, вы всегда можете ее упростить.Как это сделать? Например, можно взять деревянный элемент, нарисовать на нем контур, вырезать, отшлифовать и покрыть лаком без использования дополнительных металлических элементов. Итак, вы с одной стороны. упростить себе работу, а с другой стороны сделать долгожданный макет с минимальными временными затратами.

Что касается остальных элементов винтовки, то их всегда можно доработать. Кстати, по аналогичному принципу могут быть изготовлены и другие виды оружия.

Какие правила техники безопасности необходимо соблюдать при работе?

Перед тем, как сделать снайперскую винтовку, не поленитесь изучить элементарные правила безопасности.Так, например, к работе по дереву лучше всего приступать в специальном фартуке (он должен закрывать верхнюю часть тела до колен) и перчатках. Это могут быть обычные перчатки, которые мы часто покупаем, когда что-то ремонтируем или красим.

Волосы лучше спрятать под шапку или бандану, чтобы они не мешали. Это защитит вас от попадания волос на лезвия фрезерного станка и другое оборудование. По этой же причине перед работой лучше снять длинные цепочки и другие украшения, шейные платки и платки.Также лучше не использовать при работе одежду, содержащую декоративные элементы, например, рюши или бахрому.

Прежде чем делать винтовку из дерева, позаботьтесь о приобретении специальных защитных очков. Они понадобятся вам в тот момент, когда вы будете шлифовать и расчесывать деревянные модели. И именно они помогут уберечь ваши глаза от попадания в них мелких частей дерева, пыли и стружки.

При работе с электродрелью проверяйте исправность и рабочее состояние всех тройников и муфт.

Какие еще материалы можно использовать для изготовления снайперской винтовки?

Помимо дерева, снайперскую винтовку можно сделать из обычной бумаги. Это может быть винтовка в стиле оригами, сделанная из нескольких листов бумаги в стиле 3D-модели. При желании такой макет оружия имеет смысл изготовить из пластиковых бутылок, льда, фольги, пустых пакетов из-под молока и т.п.

Винтовка снайперская специальная (ВСС) «Винторез» вместе со специальным патроном 9 мм СП5 составляют Бесшумный Снайпер Комплекс (БСК).
БСК «Винторез» для обеспечения скрытного поражения групповых целей живой силы противника, защищенных бронежилетами типа 6Б2 (ориентировочно 2-3-й класс защиты) и стальными армейскими касками на дальностях до 400 м.
В 1987 году новая винтовка поступила на вооружение специальных подразделений войск КГБ и разведывательно-диверсионных подразделений Советской Армии под наименованием «9-мм снайперская специальная винтовка» (ВСС). В решении об усыновлении название «Винторез» отсутствует, но, по ныне неофициальной традиции, часто используется в различных описаниях и рассказах.

Устройство, работа деталей и механизмов


ВСС «Винторез» и «АС»

Винтовка ВСС «Винторез» и пистолет-пулемет АС «Вал» имеют аналогичное (за исключением приклада) устройство и являются автоматическим оружием, действие которого основано на использовании энергии пороховых газов, отводимых из канала ствола в газовой камере, затем преобразуется в кинетическую энергию мобильной системы автоматики.Запирание и отпирание канала ствола осуществляется поворотом затвора вокруг продольной оси.
Одно из требований к новой винтовке при ее создании. — возможность скрытого ношения и высокая готовность к боевому применению. Поэтому винтовку сделали разборной на три основных узла:

Максимальная длина винтовки в разобранном виде для скрытого ношения не превышает 395 см.
Время перевода его в боевое положение не более 1 мин.
При необходимости винтовку можно переносить в разобранном виде до основных компонентов в чехле 45х37х19 см или в сумке.
В собранном виде винтовку и пулемет можно носить на ремне.

Магистраль VSS и AS

Ствол небольшой длины (всего 200 мм) с хромированным каналом имеет шесть правых нарезов. На пеньке ствола имеются выступы со скосами — для предварительного поворота затвора в начале его запирания. В средней части ствола расположена газовая камера, а также цилиндрическая поверхность с кольцевыми канавками для крепления корпуса глушителя.В дульной части имеется 54 отверстия (6 рядов по 9 отверстий), просверленных вдоль нарезов ствола. Они предназначены для отвода газов из канала ствола в расширительную камеру глушителя. На дульную часть ствола надевается пружина-сепаратор особой формы. Он обеспечивает центрирование глушителя относительно оси канала ствола.

Ствольная коробка ВСС и АС

Ствольная коробка соединяет части и механизмы оружия. При проектировании винтовки предлагались различные варианты способов ее изготовления, в том числе литье или штамповка из листовой стали.Однако по рекомендации Ижевского научно-исследовательского технологического института (ИжНИТИ «Прогресс») было решено изготовить его фрезерованием из стальной заготовки. Это давало значительные преимущества в жесткости конструкции, но в то же время приводило к увеличению трудоемкости изготовления и удорожанию оружия. Тем не менее, в то время считалось вполне приемлемым иметь более дорогое оружие, но обеспечивающее высокую точность стрельбы и надежность.
Сверху ящик закрывается крышкой, предохраняющей детали и механизмы оружия от загрязнения.Изготавливается из тонколистовой штампованной стали. Для придания жесткости при небольшой толщине металла в нем делают выдавливания. С правой стороны крышка имеет окно для выброса гильз и вырез для перемещения рукоятки затвора.

Предохранитель ВСС и АС

Защита от случайных выстрелов при падении, ударе оружием, случайном нажатии на спусковой крючок обеспечивается предохранителем, который при включении исключает возможность поворота спускового крючка. Во включенном положении коробка предохранителя закрывает вырезы для движения рукоятки перезаряжания и тем самым защищает ствольную коробку от попадания в нее песка и пыли.Защита от преждевременных выстрелов при незапертом затворе обеспечивается автоспуском, а также взаиморасположением затворной рамы и затвора при закрытом канале ствола и запертом затворе.

Крепление прицелов ВСС и АС

На левой стороне ствольной коробки имеются выступы типа «ласточкин хвост» — посадочные места для оптических прицелов. Центральный и два задних выступа служат основанием для крепления ночных оптико-электронных прицелов, а два передних и центральный выступа — для дневных оптических прицелов.
На ствольной коробке также имеется переводчик вида огня и защелка магазина с пружиной.

Переводчик по типу пожара ВСС и АС

Основной режим стрельбы из винтовки — одиночный огонь. Тем не менее конструкция курка, расположенного в ствольной коробке, предусматривает возможность ведения автоматического огня. Переводчик вида огня крепится к ствольной коробке внутри спусковой скобы, за спусковым крючком.Для одиночного огня переводчик устанавливается в положение «Одиночная стрельба» (обозначение — одна точка), а автоматический — «Автоматическая стрельба» (обозначение — три точки).

Затвор и затворная рама VSS и AS

Поскольку снайперская винтовка является «точным оружием», все ее механизмы при работе должны оказывать минимальное воздействие на оружие, не смещая его с линии наведения. Одним из основных технических решений для выполнения этого условия было использование легких подвижных частей автоматики (затвора и затворной рамы). Другим решением стало использование в механизме запирания шести боевых упоров затвора, взаимодействующих с выступами ствольной коробки. При этом два нижних боевых упора играют роль досылателя патронов. Запирание и отпирание затвора осуществляется поворотом его вокруг продольной оси, что происходит при взаимодействии копировальных пазов затворной рамы и ведущих выступов затвора. Это позволило обеспечить жесткое симметричное запирание канала ствола и снизить потери энергии на отпирание затвора.

Спусковой механизм ВСС и АС
Ударно-спусковой механизм ударникового типа оригинальной конструкции, с возможностью ведения одиночного и автоматического огня.
Ударно-спусковой механизм служит для освобождения ударника от боевого взвода и от автовзвода, для обеспечения одиночной и автоматической стрельбы, для прекращения стрельбы, для предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель. Спусковой механизм размещен в ствольной коробке и включает в себя предохранитель, шептало, разобщитель, переводчик, автоспуск, спусковой крючок, спусковую пружину, спусковой вал, спусковую пружину, шептальную пружину и разобщитель.

Ударный механизм ВСС и АС
Еще одним решением, способствовавшим точной стрельбе, стало использование ударного механизма ударного типа. Легкий боек служит для разрыва капсюля-воспламенителя и при опускании с боевого взвода придает винтовке легкий возмущающий импульс. Кроме того, такое конструктивное решение позволило облегчить работу автоматики. Это, а также специально разработанная компоновка газоотводного узла позволили в итоге уменьшить «подбрасывание» оружия при выстреле, что в свою очередь облегчило наблюдение за результатами стрельбы через оптический прицел.

Ударник ВСС и АС
Боек винтовок первой серии имеет боек и хвостовик, в которых имеется отверстие для направляющей боевой пружины, пазы для наведения в ствольной коробке, выступы для взведения и постановки на боевой взвод булавка на автоспуске. В последующих выпусках боек был перенесен на затвор. Цилиндрическая поверхность ударника входит в канал затвора.

Возвратный механизм BCC и AC

Возвратный механизм предназначен для возврата затворной рамы с затвором в переднее положение после выстрела или заряжания оружия, а также для фиксации крышки ствольной коробки. Направляющая возвратной пружины вместе со штоком представляет собой телескопическую конструкцию, обеспечивающую необходимую длину хода затворной рамы.

Основная пружина BCC и AC
Боевая пружина используется для обеспечения ударника энергией, достаточной для разрыва капсюля патрона. Направляющая боевой пружины также имеет телескопическую конструкцию.

Глушитель VSS и AC


Еще одним узлом винтовки и автомата, обеспечивающим их эффективное применение, является интегрированный со стволом (то есть неотъемлемая часть оружия) глушитель.Он включает в себя корпус глушителя и сепаратор.
Корпус глушителя состоит из расширительной камеры предварительного сброса газов и дульной камеры глушителя. В передней части корпуса установлен сепаратор.
К корпусу глушителя крепятся прицельный блок с прицельной планкой, основание мушки с мушкой, защелка сепаратора с пружиной.


Сепаратор представляет собой сварную конструкцию, состоящую из втулки, вставки, шайбы и скобы. Цилиндрическая поверхность шайбы и втулки служит для обеспечения соосности сепаратора и корпуса, коническая поверхность втулки служит для установки сепаратора на пружину сепаратора, расположенную на дульном срезе ствола.

Установка BCC и глушителя переменного тока

Глушитель надевается на ствол винтовки и крепится к нему двумя сухарями и защелкой. Это крепление позволяет легко снимать и устанавливать глушитель на оружие.

Принцип действия глушителя ВСС и АС


После выстрела, при прохождении пулей передней, перфорированной части ствола, часть пороховых газов устремляется через боковые отверстия в стволе в расширительную камера глушителя.При этом давление газов в канале ствола и их скорость после вылета пули снижаются. Струя пороховых газов, вытекающая из дульного среза ствола, попадает в сепаратор, который «расчленяет» его на многочисленные разнонаправленные потоки, интенсивно снижая их скорость и температуру. В результате газы, выходящие из глушителя, имеют дозвуковую скорость и низкую температуру, то есть не создают хлопка и дульного пламени, а выстрел становится практически бесшумным (уровень звука выстрела составляет около 130 дБ, что соответствует спортивная малокалиберная винтовка).
Применение встроенного глушителя позволило уменьшить (по сравнению с глушителем, надеваемым на дульную часть ствола) и общую длину оружия.


Съемный приклад винтовки так называемого скелетного типа (аналог приклада СВД) изготавливается из фанеры.

Приклад винтовки крепится к ствольной коробке при помощи накладки с выступами типа «ласточкин хвост» и защелки. Оригинальное конструктивное решение защелки, обеспечивающее быстрое отделение приклада от ствольной коробки и жесткое (без качки) крепление на оружии.

Цевье ВСС и АС
Цевье винтовки выполнено из пластика и предназначено для удобного управления оружием при стрельбе, предохранения рук от ожогов и фиксации трубки. Предплечье удерживается корпусом глушителя. а при снятом глушителе — защелкой корпуса, автоматически прижимаемой в процессе сборки внутренней наклонной плоскостью цевья.


Емкость штатного магазина ВСС «Винторез» 10 патронов, но можно использовать магазин от АС «Вал» на 20 патронов. Подача патронов осуществляется из отъемного двухрядного секторного магазина с шахматным расположением. Досылание патрона осуществляется затвором. Гильза извлекается подпружиненным качающимся выбрасывателем, закрепленным на затворе. Для отражения стреляной гильзы служит подпружиненный отражатель, размещенный в затворе.

Прицелы ВСС «Винторез» и пулемет и АС «Вал»
Для прицельной стрельбы из автомата и пулемета на разные дальности применяются различные оптические (дневные) и электронно-оптические (ночные) прицелы.

Дневной оптический прицел винтовки ПСО-1-1 аналогичен прицелу ПСО-1 снайперской винтовки СВД, но с выносными шкалами баллистики патрона СП-5.

Верхний маховик прицела — для установки дальности — имеет шкалу с цифрами от 5 до 40, с ценой деления 25 м, что соответствует углам прицеливания для стрельбы на дальности от 50 до 400 м. Поскольку баллистика патрона СП-6 близка к баллистике патрона СП-5, при стрельбе обоими патронами используется прицельная шкала. Боковой маховичок, как и в прицеле ПСО-1, служит для введения боковых поправок. Прицельная сетка имеет один основной квадрат для наведения на цель. Справа и слева от него расположена шкала боковых поправок, внизу — дальномерная шкала по цели высотой 1,7 м (ростовой щит) с цифрами от 1 до 40 в десятках метров дальности. Прицел ПСО-1-1 имеет 4-кратное увеличение и поле зрения 6°, вес 0,58 кг.
Кроме прицела ПСО-1-1 для стрельбы из ВСС и АС может использоваться и другой дневной оптический прицел 1П43.
Для стрельбы ночью используется ночной прицел НСПУ-3 или МБНП-1.

Любителям тактических пейнтбольных маркеров «антураж» в наше время есть из чего выбрать: рынок предлагает как готовые модели тактических маркеров, так и всевозможные тактические «обвесы», приклады и прочие тюнинговые товары, добавляющие « серьезность» к пейнтбольному оружию. Однако фантазия пейнтболистов развита гораздо сильнее, чем у производителей различных апгрейдов, и иногда приходится работать своими руками, чтобы удовлетворить собственные потребности.
В этой статье Хантер из команды тактического пейнтбола «Сталкеры» делится своим опытом изготовления своими руками приклада, напоминающего приклад, устанавливаемый на ВСС (винтовка снайперская специальная) или «винторез». Приклад устанавливался на маркер JT TAC-5m RECON, но при желании его можно установить и на другие модели, вплоть до спортивных электронных маркеров.

Необходимые инструменты и материалы:

1. Фанера (7-8мм и 9мм)

2. Клей эпоксидный универсальный

3. Зажимы

4.Напильник полукруглый

5. Долото

6. Держатель наждака

7. Наждачная бумага

8. Лак

9. Морилка

10. Мелочь (кисти, валики, линейка)

11. Электролобзик

12. Сверло

13. Распечатанный шаблон приклада.

Закрепляем струбцинами две заготовки из фанеры, которые будут служить внешними слоями стыка (я взял 7-8 мм). Обводим трафарет и вырезаем.

Результат:

Затем аналогично вырезаем внутреннюю часть и получаем следующее (на картинках пока не видно, но вырезаем перегородку между отверстиями на внешних заготовках (будет видно позже)):

После того, как все заготовки склеены, берем напильник и доводим до такого вида, а затем шлифуем наждачной бумагой, постепенно уменьшая зернистость

После окрашивания (2 слоя) и лакировки получаем следующее:

Наконец, несколько уточнений:

1. Толщина фанеры с внутренней стороны — 2 штуки по 9мм, с внешней — 2 штуки по 7-8 мм. Внутреннюю часть нужно подобрать так, чтобы в сумме была толщина ручки маркера.

2. Шаблон приклада на сайте выложен в реальном размере. Печать на бумаге формата А3

Редакция «Русских партизан» благодарит Хантера от ТПК «Сталкеры» за предоставленные материалы

ВСС-002W-ЧЕР | Veho VSS-002W Да Динамики для ПК, 3 Вт (RMS)Вт (RMS)

VSS-002W-BLK | Veho VSS-002W Да Динамики для ПК, 3 Вт (RMS)Вт (RMS) | Компоненты RS
  1. Компьютеры и периферия
  2. Аудио и видео
  3. Динамики для ПК
RS Артикул №:
724-9404
Произв. Деталь №:
VSS-002W-BLK
Производитель:
Veho
Просмотреть все Динамики для ПК
RS Артикул:
724-9404
M . Часть:
VSS-002W-BLK
Производитель:
Veho
Veho
Reavrohs Сертификат alliabledocpdfstatement соответствия

Законодательство и соответствие

Reafrohs Сертификат одобрения allibicocpdfstatement соответствия

Технические характеристики

Технические характеристики

1
Атрибут Value
Model VSS-002W
1
1
Ouput Power 3W (RMS) 3W (RU)
Размеры динамика 8 х 7 х 8 см

0

8CM
Высота динамика 8CM
9CM
Да
Ширина динамика 7CM


Лучший инструмент для снятия обшивки автомобиля.
Наш лучший автомобильный виниловый очиститель… Они снимают обшивку, затем снимают лобовое стекло с помощью присосок и удаляют всю грязь и пыль из-под щели. Аккуратно и медленно соскребите клей шпателем. 99$ 49. Широко используется. Товары в корзине. Заказать сейчас! . Микег (Суррей, Калифорния) Обязателен. Ultimate Flooring 1200 x 1800 x 5 мм резиновый коврик Ute. Независимо от того, работаете ли вы в ремонтной мастерской или в собственном домашнем гараже, вам нужны серьезные инструменты для удаления автомобильных стекол и ветрового стекла, чтобы выполнить работу правильно, чисто и безопасно.Если вы ищете продукт, который поможет вашему автомобилю сиять в перерывах между нанесением воска, или не хотите тратить много времени на использование традиционных восков, это доступное средство 2-в-1 для мойки и воска от известного производителя в отрасли. Съемник вмятин AES 10 фунтов. Снимите корпус высокочастотного динамика на передней стойке. Найти лучший инструмент для снятия обшивки автомобиля на ebay не всегда легко, их много параметров, которые решают, стоит ли продукт своих денег или нет. Прижатие инструмента к пружине и подъем вверх приведет к освобождению пружины.Как только вы закончите тянуть, вам нужно будет удалить кнопку и клей. Острый и чистый край инструмента для обрезки обеспечивает хороший эффект от использования, а изогнутая и ультратонкая головка зажима может достигать труднодоступных мест, не отрывая обрезку. Протрите поверхность чистой… Как видите, существует множество способов удалить брызги краски с вашего автомобиля. 20. например по лучшим ценам. Что нам нравится в этом продукте, так это его универсальность… Чистка автомобиля не должна быть рутиной; если вы идете в ногу с этим, это легко каждый раз.Набор инструментов для удаления ветрового стекла автомобиля, 7 шт. В набор входят 5 различных инструментов для легкого снятия крепежных деталей, молдингов, ступиц колес и т. д. 25 Новинка. #mpn4247842392. Лучшие автомобильные буферы можно использовать для удаления нежелательных царапин, завихрений и дефектов окраски. Набор инструментов для снятия дверных панелей и отделки ACI Heavy Duty изготовлен так, чтобы иметь качество, долговечность и надежность всех продуктов ACI и подкреплен почти 40-летним опытом. 27 долларов за набор — это неплохо.97 это примерно 1/10 цены большинства этих инструментов. 5 из 5 звезд. Вы также можете использовать этот метод для очистки стеклянных окон; это один из лучших ингредиентов для очистки стекол своими руками для удаления сока и смолы, которые вы найдете. Это средство для удаления краски эффективно удаляет несколько типов красок и лаков, в том числе краску на латексной основе, краску на масляной основе, шеллак, лак и полиуретан. Для этого вам понадобятся высококачественные инструменты для ветрового стекла, и у нас в Euro Car Parts есть широкий выбор. 17 долларов. «Делает» компании… 3.3. Лучшее средство для удаления мелких царапин. Впервые я выполнял такую ​​работу и смог выполнить ее за несколько минут, поэтому стоит купить набор инструментов для отделки, чтобы сэкономить на посещении гаража. В этом наборе инструментов для отделки и литья автомобилей из 5 предметов есть все, что вам нужно для специализированного ремонта автомобилей. С его помощью можно легко снять внутреннюю отделку, молдинги и т.  д. Инструменты для снятия панелей кузова. Адресные короны. Особый порядок. Компания Capri Tools сделала шаг к созданию этих инструментов для удаления из нейлона, который представляет собой полиамид; это прочный, легкий и податливый материал по сравнению с ABS, который слабее, тяжелее и менее податлив.Лайл 27 шт. Инструменты для формовки и обрезки со стальными наконечниками прочнее и могут . Полный рейтинг см. ниже. Новые в коробке Matco 12 шт. Используйте инструмент для удаления накладок, чтобы поддеть и ослабить корпус высокочастотного динамика на передней стойке. Но сначала нужно снять старые лохмотья. Когда дело доходит до выбора лучшего очистителя салона автомобиля для … Лучшие из лучших. 206 продано. Этот набор включает в себя 6 инструментов для снятия автомобильной отделки, предназначенных для конкретных работ, которые упрощают снятие внутренней и внешней отделки автомобиля. Купите 4PCS Набор инструментов для снятия автомобильной обшивки, инструмент для снятия автомобильных зажимов, набор инструментов для снятия царапин без царапин для панели зажима двери автомобиля и демонтажа приборной панели с аудиосистемой онлайн на Amazon. Бесплатно… Лучший набор инструментов для обивки мебели здесь для вас. Универсальная воздушная штукатурка для цементной штукатурки Бункер-распылитель для штукатурки стен 30 дюймов KSh 11 418. com. При покупке всего ассортимента автомобильных инструментов наслаждайтесь просмотром таких включений, как съемники зажимов Springer, длинные накладки и съемники зажимов, мини-инструменты для зажимов, утопленный зажим капота съемники, инструменты для снятия дверных ручек и многое другое.Отложите это в сторону.С другой стороны, сухая очистка больших квадратных метров будет стоить вам сменных лезвий и будет медленным и утомительным процессом.5. Используйте продукт, специально разработанный для удаления окисления с поверхности краски. 99 Новый. Нанесите средство на оставшийся клей, дайте ему впитаться. Гарантия: пожизненная. 1 Защитите себя в первую очередь. Лучшее средство для удаления царапин с автомобиля за свои деньги. Запрос продукта. Набор инструментов для снятия обивки и панелей автомобиля (7 шт. Артикул: #CAP-TR-KIT-II. 13. Пятиэтапный процесс удаления автомобильных наклеек Придайте своим стенам чистоту, полностью удалив старую краску с помощью этих инструментов для удаления краски.. Используя инструмент для удаления шплинта (инструмент с крючком), осторожно подденьте переднюю сторону верхнего молдинга. 20 долларов на Амазоне. Инструменты в наборе отлично подходят для вытягивания зажимов, проводов, прокладок, колец, шайб и других деталей. Что нам нравится в этом продукте. Бестселлеры в области инструментов для обивки и отделки кузова. Информация о продукте. Используйте свою справочную доску и соответствующий инструмент для нокдауна, чтобы работать с ними. Guild Набор из 25 метрических головок 3/8 дюйма. 0. Повторяйте, пока не удалите все следы смолы. Средство для удаления автомобильных царапин 3M.Эргономичный дизайн и эффективность. none none 10 rows Мы попытались составить список лучших инструментов для удаления обрезков в США. Шаг 3 – Снимите обшивку порога. Оконная пленка Premium Gard Лучшая тонировка для стекол автомобиля. Наш интернет-магазин — ваш лучший поставщик оконной пленки и тонировочных инструментов. Его легко наносить, заливая краску автомобиля, как воду, а затем… 19 шт. Инструмент для снятия автомобильной отделки Ручные инструменты Монтировка Панель двери Внутренний зажим Набор комплектов. 13 Новый. Посмотреть детали. Было 25 фунтов стерлингов. Изготовлен из высокопрочного специального пластика, очень стабилен и надежен.7 Распылите цветную базовую краску. И я держу пари, что отдельные инструменты стоят 6 долларов или около того. Откройте дверь и с помощью съемника отделки подденьте крышку подлокотника. Выберите магазин, чтобы увидеть цены и наличие. Sakura Bluetooth 5. Расположите новую накладку порога и начните прижимать ее к левой стороне накладки. Уточнить 0. Цены на средства для удаления клея. Средства для чистки салона автомобиля Посмотрите это видео, чтобы увидеть, как мыло и повязки для чистки и ухода за салоном в действии! Снимите накладки дверных панелей.14. Хотя профессиональная чистка автомобиля и приятна, иногда это доставляет больше хлопот, чем пользы. Этот набор включает в себя шесть специальных инструментов для снятия автомобильной отделки, которые упрощают снятие внутренней и внешней отделки автомобиля. Компания Bojo изготовила эти инструменты из прочного нейлона с пропиткой стекловолокном, поверхность которого не царапается и идеально подходит для деликатной внутренней или внешней отделки. Материал премиум-класса и защита от царапин. 15. Обрежьте все препятствия и удалите пузыри. Получите лучшие предложения на инструменты для снятия ветрового стекла, когда вы делаете покупки в Интернете на eBay.Набор инструментов для снятия отделки включает шесть хромированных инструментов с U-образным вырезом и рукоятками из TPR. Проверьте цену сейчас! 6. От производителя Scosche Dt1 Factory DIN Radio Removal Tool Ford и IMPORT Puller. В этом выпуске Hands on Cars Кевин показывает нам, как снять старые ржавые панели пола с проектного автомобиля Chevy Camaro Z28 Zed Sled 1978 года и установить новый металл на замену. Инструменты и принадлежности для установки уплотнений . Нужна профессиональная работа по обшивке автомобиля? Наш ассортимент инструментов для снятия накладок — это то, что нужно: плоскогубцы для снятия зажимов, наборы для снятия панелей и многое другое — здесь вы найдете все лучшие инструменты для этой задачи.Для использования на внутренних и внешних молдингах и креплениях отделки автомобиля. Содержит: тянущий тип, широкий тип, узкий тип, съемник зажимов для обивки, удобный съемник. 3 из 5 звезд. Купить Инструмент для снятия обшивки Michigan Industrial Tools — BK 5751197 онлайн в магазинах автозапчастей NAPA. Инструменты для кузовного ремонта. После удаления вмятины сбейте коронки, окружающие углубление. Упомянутые сопутствующие инструменты: Noico 80 mil 36 sqft автомобильный звукопоглощающий коврик — Дональд Белл 12/2/19 (Круто. Подробнее 13 лучших безводных продуктов для автомойки.Удаление окисления, возможно, не требует специальных знаний, но это, безусловно, долгий и утомительный процесс. Процесс снятия автомобильной пленки требует терпения, правильных инструментов и небольшого количества усилий. Ford Fiesta Mk3 1990 ISO Ключи для удаления радиоприемника Инструменты для удаления стерео. 0 0. to/2LfqaxfARES 70227https://amzn. Ремонт собственного автомобиля в первый раз — это отличный опыт, который никогда не перестанет волновать. Полироль для алюминия Aero Cosmetics. Это очень полезно для таких вещей, как отделка дверных ручек, приборной панели и консоли.Кроме того, наша коллекция инструментов для удаления накладок продается в наборах и по отдельности, чтобы вы могли дополнить свой набор инструментов. Бесплатная доставка на многие. По бренду. 2 Подготовьте автомобиль. Этот комплект для снятия отделки салона, состоящий из 5 частей, был специально изготовлен для легкого и безопасного снятия деталей внешней и внутренней отделки автомобиля. Поэтому, если вы хотите обновить свою комнату, изменив цвет стен, вы можете это сделать. Роберт Бравендер. Деталь №: W80646. Лучше всего использовать для отделки, лепки, оконных и дверных плинтусов.10 долларов. 704. Набор инструментов для снятия панели автоматической отделки Neiko. Наборы инструментов. 6. Поставляется с переносной сумкой для хранения на молнии для хранения всех ваших инструментов после использования. Наличие инструментов для автомобильных деталей, таких как шерсть домашних животных… PRP21. Equalizer® PowerPump™ устраняет необходимость ручной накачки вакуумных присосок Visual или вакуумных присосок Wood’s Powr-Grip. Kincrome 20 000 кг пневматический/гидравлический бутылочный домкрат. Этот набор может удалить все виды отделки салона автомобиля и дверных панелей, не повреждая краску или кузов. Итак, чтобы уберечь кожу от солнечных ожогов или продуктов, которые высыхают быстрее, чем должны, из-за воздействия солнечных лучей, мы рекомендуем парковать машину в тени.Потратьте время на правильную очистку отделки, так как это поможет вам получить более гладкую и ровную поверхность. $ 79. Поднимите отделку, как только вы освободите пружинные зажимы. Пластиковый набор инструментов из пяти предметов удаляет обшивку и дверные панели, молдинги, а также логотипы и значки на клейкой основе без повреждений. От средств для мытья окон до реставраторов отделки салона и чистки шин — в этом списке каждый найдет что-то для себя. Подпружиненные губки предотвращают вмятины или разрывы панелей в процессе удаления. Полировщик Bosch весит менее 6 фунтов и немного шумит, но когда дело доходит до общей эффективности и мощности полировки автомобиля, компания Bosch Tool Company не имеет себе равных.№1. Ударопрочный стеклонаполненный нейлон не царапает поверхности, как металлические инструменты. Снимите накладку, а затем снимите боковую накладку на ветровом стекле. Медленно потяните тонировку вверх, пока она теплая, осторожно отслаивая часть под отделкой вверх по ходу движения. 4 Нанесите средство для удаления жира. Универсальный прочный чехол для приборной панели из овчины. Добавить в тележку. На нашем веб-сайте также доступен качественный самоклеящийся кабельный крючок с 12-месячной гарантией, который упрощает организацию кабелей в автомобиле. Модульный лоток Halfords Advanced из 8 напильников.2. Особенности. GearWrench® Набор из 2 плоскогубцев с нажимными штифтами 30° и 80° (41840D) 0. Каждой автомастерской или автомастерской нужны расходные материалы и специальные инструменты для выполнения проектов, и ремонт вмятин не является исключением. Нанесите небольшое количество средства для удаления клея на чистую тряпку. 02 $51. ВОССТАНОВЛЕНИЕ АВТОМОБИЛЯ КАК Как убрать вмятины на отделке из нержавеющей стали. 10 лучших автомобильных автомобилей 1017 обзоров отсканировано 10 лучших автомобильных GPS-навигаторов . Тележка смотреть. 4. Очиститель автомобильного хрома Quick Glo. Продается у ErgodE. 278 сообщений. После разборки автомобиля до костей становится очевидным, что дела обстоят хуже, чем ожидалось.Инструменты для обслуживания трансмиссии (2) Инструменты для снятия обшивки (3) Трубогибы (4) Труборезы (2) Инструменты для развальцовки труб (12) Пинцет (5) Шинный манометр (1) Насос для накачки шин (3) Инструмент для притирки клапанов (2) Пружина клапана Компрессоры (9) Тиски (3) Инструмент для установки настенных болтов (1) Гаечный ключ водяного насоса (2) Инструменты для заглушек (1) Сварочные зажимы (1) Снятие колесных гаек (6) Колесо . Приобретенный нами комплект работает с использованием двухэтапного процесса, первый из которых представляет собой обезжиривающий спрей для очистки пластиковой отделки и удаления загрязнений. 53 $ 19 .№ 9 · 16 ноября 2010 г. 4 шт. наборы инструментов для снятия обшивки панели автомобильных дверных зажимов для автомобильного приборного щитка Радио Аудио Инсталлятор Pry Tool. Следите за тем, чтобы пленка оставалась натянутой, удаляйте пузырьки, прокалывая их и выдавливая воздух или воду через отверстие. FunRun 11 шт., инструмент для снятия отделки автомобильного радио, ремонтный набор, набор для снятия и литья автомобиля, инструмент для снятия отделки автомобильных панелей, инструменты для снятия дверных панелей. 1 комплект, который удовлетворит все ваши потребности в отделке автомобиля! В этот набор инструментов для удаления накладок входят 102 полезных инструмента.Проверьте наши лучшие выборы ниже! Выбор лучших средств для чистки салона автомобиля 2021 года. Предложение ограничено по времени, заканчивается 31 марта. Удачи. Инструменты автоматической детализации. Инструмент для снятия обивки Wetado, комплект для ремонта обивки автомобиля, набор для снятия обшивки панели аудиосистемы двери автомобиля, набор инструментов для снятия клемм с крепежными зажимами, набор для снятия зажимов, плоскогубцы для автомобильных зажимов… Инструмент для снятия обшивки автомобиля, 19 шт. Набор инструментов для установки и удаления радиоприемника Прочный нейлоновый рычаг. Лучшее составное средство для удаления автомобильных царапин: … Топ-10 лучших средств для удаления автомобильных царапин 2022 года.Средства для удаления клея на основе растворителя стоят от 15 до 55 долларов. Он имеет шесть настроек скорости и предлагает диапазон от 700 до 3000 об/мин. Набор скребков для панели отделки с чехлом для хранения. (2) 2 оценки товара — Новое в коробке Matco 12 шт. Надежный и простой в хранении. Линия: ПФМ. Позволяет легко снимать обшивку, молдинги, дверные панели и приборные панели. Вот список лучших инструментов для снятия обшивки автомобиля на рынке. Поставка авиационного инструмента Полироль для алюминия. Продается iShopDirect. Наличие правильных автодетейлинговых инструментов для вашего бизнеса по очистке автомобилей может действительно помочь вам или сломать вас.Но будь то синтетический полимер, полностью натуральная паста или гибридная керамика, все обеспечивало качественную отделку. Добавить в корзину. 06.11.2021. Профессиональный установщик собрал этот набор инструментов, которые вам понадобятся для выполнения практически любого автомобильного проекта, связанного со снятием дверей, панелей и отделки. Теперь я использую инструмент для удаления обрезков, и это работает намного проще и быстрее, чем использование лома и шпателя! Он имеет широкий размах, помогающий распределить нагрузку от поддевания, и клин, помогающий отодвигать накладку от стены, когда вы бьете молотком по инструменту за накладкой.Мы отсортировали бестселлеры и навсегда фавориты, чтобы найти лучшие чистящие средства для салона автомобиля 2021 года. Laser(4) Sealey(3) Clear Apply. Набор инструментов для снятия автомобильной обшивки, включающий: 40 зажимов для автомобильных фиксаторов, 4 прецизионных крючка, 6 инструментов для снятия стерео, 10 зажимов для клейких кабелей, 12 инструментов для снятия обшивки автомобиля, 1 плоскогубцы для снятия зажимов, 2 U-образных… Простота установки: инструмент для снятия губ с зажимов бампера легко установить или снять автомобильные аксессуары, не ломая их. Институт Wrap с энтузиазмом делится обучающими видеороликами, которые мы собрали на нашем сайте.4 Как удалить ржавчину с автомобиля (серьезное повреждение) 4. Дешевый автомобильный крепеж и зажим, купить качественные автомобили и мотоциклы напрямую из Китая. Поставщики: 2020 Лучший комплект для обслуживания автомобильной аудиосистемы. Ручной инструмент Enjoy Free… Эксцентриковая шлифовальная машина — незаменимый электроинструмент. Затем отделку можно аккуратно снять вручную. Детали Средства для чистки салона автомобиля King разработаны с учетом конкретных компонентов. Для небольших площадей и небольших бюджетов это … В магазине FIXPHONE есть все виды 5 пластиковых инструментов для салона автомобиля. Зажим для двери автомобиля. Панель отделки панели. Удаление приборных панелей. Радиоустановщик. Наборы инструментов. Инструменты для разборки автомобиля. Пряжка Бампер Съемник для ногтей Зажим для отделки панелей, PHONEFIX T12 Бессвинцовая паяльная станция с постоянной температурой электронная… Китайский магазин инструментов PhoneFIX имеет все виды PHONEFIX Mini Регулируемый цифровой источник питания постоянного тока 15V 3A Импульсный источник питания 110V 220V для инструмента для ремонта планшета мобильного телефона, механик Платформа предварительного нагрева IX5 MAX 6 в 1, наслоение нагрева/установка чипа/удаление клея для материнской платы iPhone X-11 Pro Max, 11 шт., набор инструментов для снятия автомобильной отделки, удаление автоматической отделки, ремонт стереосистемы, дверная панель… Оборудование для кузова и отделки Мы нашли 0 результатов по запросу «Кузов и отделка» Аппаратное обеспечение.В магазине FIXPHONE есть все виды 32 шт. Набор инструментов для внутренней отделки салона автомобиля Авто панель Dash Audio Установщик для удаления радиоприемника Автомобильная отделка Набор инструментов для удаления стереосистемы, Механический IPX 3D стальная сетка Трафарет для реболлинга канавок Шаблон для iphone XS MAX Многослойный вспомогательный инструмент для сварки, мобильный телефон PHONEFIX IC Chips Remover Glue Remove Blade for iPhone 6 6S 7 7P 8 8P X Материнская плата … На втором этапе процесса очистки Крейг и Аарон Хопкинс снимают лобовое стекло с Chevy Chevelle 1967 года. Узнайте, какое средство для удаления автомобильных царапин лучше всего удаляет царапины и завитки.Каждый элемент изготовлен с высокой точностью для удаления обрезков в зависимости от конкретной задачи. Самый простой способ добиться наилучшего результата — это снять обшивку с автомобиля и отполировать ее на верстаке. Наиболее распространены застежки «елочки». Рисунок 3. T. Bestseller Nr. Добавить в корзину. 55 TL866II Plus Универсальный программатор Minipro + 17 адаптеров + тестовый зажим TL866 PIC Bios Высокоскоростной программатор, диагностический инструмент Multi-Diag Multi Diag Access Интерфейс J2534 Устройство OBD2 … Вот список лучших инструментов Amazon для удаления шерсти домашних животных.Многоцелевые кусачки IOppWin, диагональные плоскогубцы из нержавеющей стали для съемника отделки автомобиля, зажим для съемника панели автомобиля, зажим для пластиковых заклепок. В нашем анализе набор инструментов для снятия обшивки автомобиля AUTMOR AUTMOR, 38 предметов, занял 3-е место, когда мы рассмотрели 10 лучших продуктов в этой категории. 15 Рекомендуется — упрощает установку зеркала Clearview и защищает дверные панели от царапин и повреждений! Набор для снятия обивки ABN 6205 — это система для снятия обивки премиум-класса, которая включает в себя 5 самых популярных инструментов для снятия обшивки и дверных панелей.3. Ставится новое лобовое стекло, и можно ехать домой. Шаг 3. Снять зажимы и фиксаторы намного проще, чем с помощью отвертки. 10. 45%. В магазине Acartool есть все виды диагностического инструмента V1. Уход за кузовом автомобиля — О, восковые радости! В те времена, когда мытье и нанесение воска были всем, чем владелец автомобиля занимался каждый день, все было намного проще. Это простой продукт, который справляется с крошечными дефектами на вашем автомобиле. Путеводитель по лучшему набору инструментов для снятия обшивки автомобиля.7-звездочный рейтинг. В магазине Super Obd есть все виды 7 инструментов для удаления пластиковой отделки, автомобильный радиоприемник, панель, дверной зажим, инструмент для отделки приборной панели, инструмент для удаления автомобиля, Herramientas Mecanicas, 100% оригинал, новейший V10. 5 шт. пластиковая автомобильная дверь, внутренняя отделка, панель, зажим, набор инструментов, набор высококачественных ручных инструментов, GGA138 US $2. КОМПЛЕКТ АВТОМАТИЧЕСКИХ ИНСТРУМЕНТОВ ДЛЯ СНЯТИЯ ОБЛИЦОВКИ, ВКЛЮЧАЯ: 40 зажимов для автомобильных фиксаторов, 4 прецизионных крючка, 6 инструментов для удаления стереосистем, 10 зажимов для клейких кабелей, 12 инструментов для снятия обшивки автомобиля, 1 плоскогубцы для удаления зажимов, 2 U-образных съемника Инструменты, 2 крепления для обивки, 11 ключей для автоматического снятия клемм.15 $ 29 . Это жизненно важный шаг перед . Держите в машине портативный пылесос, чтобы вы могли удалить пыль с внутренних панелей, прежде чем использовать какой-либо очиститель. Этот материал относительно прочный. 25. Добавить в список желаний. Средство Wipe New Trim Restorer от Rust-Oleum предназначено для восстановления и защиты изношенной автомобильной отделки и пластика. В этом списке лучших инструментов для отделки AFA Tooling Panel Removal Tool считается одним из лучших инструментов для снятия панели автомобиля широким кругом клиентов. Поэтому мы приложили усилия, чтобы собрать 10 лучших инструментов для снятия обивки в США НАБОР ИНСТРУМЕНТОВ ДЛЯ АВТОМАТИЧЕСКОГО СНЯТИЯ ОБИВКИ, ВКЛЮЧАЮЩИЙ: 40 зажимов для автомобильных фиксаторов, 4 прецизионных крючка, 6 инструментов для удаления стереосистем, 10 зажимов для клейких кабелей, 12 x Инструменты для снятия обшивки автомобиля, 1 плоскогубцы для снятия клипсы, 2 U-образных инструмента для снятия, 2 инструмента для снятия обивки, 11 инструментов для автоматического снятия клемм.Если вы работаете с Chrome, вам подойдет Quick-Glo. Крем для полировки алюминия Blue Magic. 5 Super Mini ELM327 Bluetooth-совместимый OBDii / OBD2 Wireless CANBUS Поддержка всех моделей OBD2 Бесплатная доставка, 15% экономия топлива EcoOBD2 NitroOBD2 Chip Tuning Box Штекер для бензина для дизельного автомобиля Диагностический инструмент для водителя автомобиля 4 цвета, 4 шт. Инструменты для снятия отделки Автомобильная панель Дверь Аудио Удаление отделки Набор инструментов Кусачки для автозажимов Застежка… Лучше всего для хрома: средство для очистки хрома Quick-Glo и средство для удаления ржавчины. Они учат вас, как правильно отсоединять зажимы отделки, чтобы не разрушить молдинг, и используют реверсивный инструмент для снятия стекла с двумя лезвиями, чтобы медленно и осторожно вынуть ветровое стекло с места.Шаг 1: Снимите отделку лобового стекла. Шаг 4 – Замена обшивки порога. TriNova 33320 Удаление царапин. 8 долларов на Амазоне. Детализация автомобиля может занять очень много времени, но это не обязательно. Артикул: № 1700361. 24 доллара. Вы можете использовать его, чтобы удалить краску или отшлифовать глянец с окрашенной поверхности, чтобы новый слой … Корпус, панель и отделка в Total Tools. В большинстве случаев вы заплатите от 5 до 55 долларов. Как удалить окисление с автомобильной краски. ИНСТРУМЕНТ ДЛЯ СНЯТИЯ ОТДЕЛКИ: легко установить или снять автомобильные аксессуары, не ломая их.California Gold Carnauba Wash & Wax — 64 унций Настоятельно рекомендуется. Плоскогубцы для снятия внутренней обшивки дверей и зажимов £ 13. 53 Цена по прейскуранту 29 долларов. 109 долларов. Инструменты: набор инструментов для удаления автомобильной отделки Tresaltohttps://amzn. Я купил этот в Princess Auto здесь, в Канаде, но я уверен, что в любом магазине автозапчастей есть и другие. Использование подходящей панели кузова и инструментов для снятия отделки салона от Eastwood поможет вам сделать это быстро, не нанося ненужных повреждений. (52) Создайте свой собственный набор инструментов, предназначенный для размещения в ящиках для инструментов и шкафах.Магазин сейчас. GOOACC, 5 шт., набор инструментов для удаления автомобильной отделки, набор инструментов без царапин, набор инструментов для автомобильной дверной клипсы и аудио приборной панели, демонтаж — 5 шт. Модель №: 916213; … Средство для удаления царапин на автомобилях, хорошо справляется с легкими царапинами, завихрениями, потертостями, пятнами, лаком по линии роста волос и другими следами. Помимо биоразлагаемости и экологичности, наши лучшие чистящие средства для салонов автомобилей имеют фруктовый аромат и содержат оптические отбеливатели. Инструменты для снятия молдингов и накладок из поликарбоната гибкие и могут предотвратить царапины или повреждение зажимов.- Инструменты, которые вам понадобятся, включают отвертки и набор торцевых головок, но инструмент для снятия накладок очень поможет. Инструменты: Набор инструментов для снятия автомобильной обшивки Tresalto ARES 70227. Набор инструментов для снятия автомобильной обшивки ByNIIUR, включающий набор инструментов для снятия терминала точной работы, наборы для модернизации подушек безопасности, инструменты для снятия автомобильной стереосистемы, наборы для снятия крепежа обивки, все здесь. Прежде чем мы перейдем к уровням отделки салона, давайте начнем с основ идентичности автомобиля. Наша главная цель — помочь сообществу установщиков во всем мире улучшить работу по одному обучающему видео за раз.Факторы, которые мы учитывали, включали простоту нанесения, защитные качества, совместимые поверхности, отделку и соотношение цены и качества. SunplusTrade 11Pc Автоматическая отделка дверной панели, оконный молдинг, обивка, крепежный зажим, набор инструментов для удаления. Глина для очистки краски 8 унций от Griot’s Garage. 95. … Съемник отделки Zenith — это запатентованный инструмент, который выполняет всю работу монтировки и когтя без повреждений. Измельчение ржавчины: используйте шлифовальный инструмент (обычно угловую шлифовальную машину) с 2-дюймовым или 3-дюймовым шлифовальным диском для удаления ржавчины.Проще говоря, автомобильный воск действительно очень важен, и поэтому вы должны найти время, чтобы найти лучший автомобильный воск для вас. 955 р. Если вы хотите инвестировать в отличные инструменты для удаления терминалов, мы можем помочь. Dagger Tools Deluxe Комплект для ремонта автомобильной отделки кузова для поврежденной отделки кузова — TR-KIT-II. Среди этих методов мы настоятельно рекомендуем вам сначала использовать метод жидкого воска. 02. Изготовлен из ударопрочного пластика, который не царапает поверхности, как металлические отвертки и … Средство для удаления автомобильного воска и смолы Rust-Oleum.Цианакрилатный мгновенный клей. Итак, у вас есть красивые крылья, боковые панели, патч-панели и другие детали кузова, все изготовлено и готово к установке на автомобиль. У нас представлен широкий ассортимент продукции таких брендов, как Equalizer и Glass Technology, — все, что вам может понадобиться, включая инструменты для резки проволоки, кусачки и т. д. 00 Материал: ПВХ. Упаковка продукта: пластиковая коробка. Спецификация: 12 комплектов цветной упаковки (утолщенная версия). Вес нетто: 280 г. профессиональный набор инструментов для ремонта автомобиля.Название продукта Инструмент для снятия отделки Balems 19Pcs, аудиосистема автомобильной панели. Как снять автомобильную магнитолу без Din Tools. Состоит из трех дверных панелей и двух инструментов для отделки. Независимо от того, устанавливаете ли вы стереосистему или снимаете дверную панель, в наборе для снятия отделки есть все необходимые инструменты. Инструмент обрезки BlackboxMyCar. Chemical Guys — это более премиальный бренд в индустрии ухода за автомобилем, поэтому его средство для удаления царапин и вихрей немного дороже. 0 5: Дешевый автомобильный крепеж и зажим, Покупайте качественные автомобили и мотоциклы напрямую из Китая. Поставщики: Лучший комплект для обслуживания автомобильной аудиосистемы. Средство для снятия автомобильной отделки. Прай-бар. Ограниченное время… Набор инструментов для снятия автомобильной обшивки, набор из 10 шт., инструмент для снятия приборной панели SourceTon, набор инструментов для снятия радиоприемника, комплект для снятия обивки, скребок для снятия крепежа, монтировка для молдинга дверной панели приборной панели.. Набор инструментов для снятия крепежа — это набор инструментов для отделки и молдинга автомобилей, в котором есть все необходимое для специализированного ремонта автомобилей. 2150 кенийских шиллингов. Средство для удаления царапин и завитков VSS от Chemical Guys. Автомобильные инструменты Вы можете найти специализированные автомобильные инструменты, необходимые для конкретной работы, просмотрев наш ассортимент на Toolsstation. Средство для восстановления ржавчины-Oleum Wipe New Trim. «Попробуйте другой поиск или обратитесь в местный магазин #6454 YAKIMA по телефону (509) 575-8473. Это средство для удаления воска и смолы является одним из самых экономичных средств для удаления воска с автомобилей.Бестселлер. Теперь еще много шагов, десятки и десятки продуктов, от которых до . Если что-то из этого произойдет, вам придется заменить обивку, поскольку она не подлежит ремонту. Бесплатная доставка. Может быть, вы мечтаете об идеально безупречной машине, но жизнь мешает — обычно в виде крошек и пятен! Таким образом, вам, возможно, придется потратить немного времени на обработку пластика салона вашего автомобиля каждые несколько месяцев, чтобы он выглядел красиво. Многие из лучших инструментов для снятия молдингов и отделки для легковых и грузовых автомобилей продаются в наборах из четырех или пяти инструментов разных форм и размеров.Электронный полировальный станок Makita 9227C. Laser Mini Clip Plier Set, 2 шт. Код товара: LAS6259. Профессиональный набор из 7 полиуретановых инструментов для быстрого и удобного снятия обшивки и элементов салона автомобиля (элементы приборной панели, магнитолы, дверные карты, молдинги и т.д.). 36 / комплект 3 доллара США. Bojo изготовил эти инструменты из прочного нейлона, наполненного стекловолокном, с … 3 оценки продукта — 6 ШТ. ОБДЕЛКА АВТОМОБИЛЬНОЙ ДВЕРИ СНЯТИЕ ПАНЕЛИ ВНУТРЕННЕЙ ПАНЕЛИ РЫЧАГ СНЯТИЯ ЗАЖИМА ДЛИННЫЙ НАБОР ИНСТРУМЕНТОВ США. Наконечники с U-образным и V-образным профилем упрощают удаление распространенных типов… Их легко снимать и вставлять снова, если использовать правильный инструмент.(4) Общий рейтинг 4, $8. Полностью помойте свой автомобиль. X-Things 13 наборов инструментов премиум-класса для снятия автомобильной обшивки с приспособлением для снятия крепежных шлангов, инструментом для установки Pry для автомобиля Аудио-видео D. Вам понадобится инструмент для снятия обшивки дверной панели (доступен в любом магазине автозапчастей). примерно за 5 долларов), чтобы удалить их. CD Radio Stereo Release Удаление Ключи Pc5-83 для MAZDA Mx5 1990 — 2005. Припаркуйте свой автомобиль в тенистом месте. us/bN0TeTH [Amazon]🔧 ПОЛНЫЙ И УНИВЕРСАЛЬНЫЙ НАБОР: Вкл. 3 из 5 звезд. Для этого используются спиртовые растворы, а также безопасный для краски скребок в вашем наборе.Рис. 1. Более 80 магазинов по всей стране и доступ к более чем 60 000 инструментов онлайн. Также популярны заклепки. Один из лучших способов очистить автомобиль от липких вещей и вернуть его в состояние выставочного зала — хорошенько помыть его. GT Tools® уже более 35 лет специализируется на производстве передовых инструментов для автомобильных стекол, инструментов для ремонта ветрового стекла, инструментов для восстановления пластика и удаления царапин на стекле. Набор инструментов для снятия автомобильной отделки Tresalto. Компания Capri Tools сделала шаг вперед, создав набор из 12 инструментов Eastwood, облегчающий снятие накладок с нужными вам формами и размерами.Прочная конструкция из полиамида и нейлона предотвращает появление царапин. 040812006. Тип: Съемник дверных панелей. Meguiar’s G10307 Scratch X2,0 Специализированный состав для удаления царапин. 2050 рэндов. НАБОР ИНСТРУМЕНТОВ ДЛЯ УДАЛЕНИЯ АВТОМОБИЛЬНЫХ ИНСТРУМЕНТОВ ДЛЯ УДАЛЕНИЯ АВТОМОБИЛЬНОГО СТЕКЛА, 7 шт. Этот набор инструментов для снятия отделки из шести предметов удаляет большую часть внутренней отделки и молдингов. Это заставит вас ослабить свой кошелек, и поэтому рекомендуется позаботиться о своем лобовом стекле, если вы не хотите еще одной дорогостоящей замены. 26 фунтов стерлингов. 8. Как удалить тонировку со стекол, если она выходит за дверную панель или другие элементы отделки: Используя тот же метод, что и выше, нагрейте пленку, сосредоточив внимание на том месте, где она находится за дверной панелью или частью отделки.Simichrome 3

Цельнометаллический полировальный тюбик. Всего в сумке 11 штук. Вам также нужно будет приложить немного усилий, но, поверьте, результат того стоит. Регулярно мойте автомобиль как внутри, так и снаружи, чтобы он оставался блестящим и без царапин. Купите Capri Tools 21076, 6 частей, набор для снятия обивки салона, нейлон, синий, в отделе автомобильных ручных инструментов в магазине Lowe’s. Нижняя линия. 59 35 долларов. Рейтинг 4. Простота установки и демонтажа для многократного использования. Набор инструментов для удаления вмятин без покраски автомобиля.Продается NationalToolWarehouse. 158 долларов. Легко для хранения. Просто замените оригинальный поршень в существующей чашке PowerPump™, нажмите кнопку, и чаша автоматически опустится. Это средство для удаления ржавчины простое в использовании и служит также средством для полировки металла, которое идеально подходит для смесителей, кухонной утвари, деталей автомобилей, велосипедов и хромированных инструментов. 179 долларов. Средняя оценка: 0 из 5 звезд, на основе 0 отзывов Текущая цена $19. Шаг 4: Применение черной повязки Переместите свой автомобиль в затененное место, где температура составляет от 70 до 75 градусов по Фаренгейту.Этот инструмент облегчит вашу работу по подгонке пластиковых накладок в вашем автомобиле. Покупайте онлайн, забирайте в магазине в течение 30 минут. Лучшее средство для удаления ржавчины смешивается с водой в количестве 8 унций на галлон или в соотношении 16 к 1, что означает, что в нашем образце на 32 унции достаточно, чтобы создать 4 … Инструменты для ремонта стекол позволяют снимать, ремонтировать и вставлять автомобильные ветровые стекла. легче, чем когда-либо прежде. Добавьте к своему заказу эти специально разработанные плоскогубцы для удаления дверных панелей и накладок, чтобы легко снимать дверные панели, накладки и зажимы, предотвращая повреждение деталей.Если вы профессиональный механик, само собой разумеется, что вам понадобятся высококачественные инструменты, готовые к тяжелой работе. Мы обнаружили, что лучший способ удалить засохший воск с пластиковой отделки с помощью средства McKee’s 37 Wax Remover for Plastic — распылить его непосредственно на махровое полотенце. Лучшие наборы инструментов для удаления клемм. 99 9 фунтов стерлингов. 9 / 5. Это покажет верхний молдинг, который удерживается на месте пружинными зажимами. 86 — 3. Инструмент для снятия отделки Wetado, комплект для ремонта обивки автомобиля, отделка панели аудиосистемы двери автомобиля 8.34 доллара. 4 9. Очиститель алюминия Busch. Включает в себя файлы 5×200 мм и мини-файлы 3×115 мм для жестких краев. Вы можете начать с агрессивной зернистости, такой как 36, чтобы удалить большую окалину, а затем перейти к менее агрессивной зернистости, такой как 80 или 120, чтобы удалить оставшуюся ржавчину и окружающую краску. Достать клей или клей из автомобиля — дело очень непростое. 200092 из 5 (92) £20. Используйте инструмент для снятия отделки, чтобы вытащить пластиковую отделку из удерживающих зажимов, но будьте очень осторожны, чтобы не прилагать слишком много усилий, которые либо погнут, либо сломают отделку.0 FM-передатчик. Набор для снятия отделки CRAFTSMAN® включает в себя 7 различных высокопрочных инструментов, которые помогут снять различные элементы внутренней и внешней отделки, зажимы и панели внутри вашего автомобиля. Пакет: Он содержит в общей сложности 11 единиц инструментов. Вы купили новую автомагнитолу, но проблема в том, как снять автомагнитолу без дин-инструментов. Полностью очистите автомобиль снаружи с помощью рукавицы для мытья посуды от CleanTools, чтобы удалить всю пыль и грязь, и тщательно высушите ее с помощью поглотителя. Он может удовлетворить почти все требования и решить почти все проблемы, с которыми вы столкнулись.Sealey RT006 Набор инструментов для снятия дверных панелей и клипс, 5 шт. С помощью линейки инструментов Trim-Lok для замены ветрового стекла вы можете легко снять разбитое или треснувшее ветровое стекло и заменить его без… Большинство пользователей сочтут средство для удаления краски Smart Strip Advanced лучшим средством для удаления краски для большинства применений. 92 19 долларов. Удалите остатки клея, которые могут остаться на панели кузова после снятия бокового молдинга кузова. Набор позволяет легко снимать обшивку, молдинги, дверные панели и приборные панели и изготовлен из полиамидного композита, чтобы предотвратить появление царапин в процессе.8 Распылите на прозрачное покрытие. Резиновое колесо нагревает остатки достаточно, чтобы удалить их, но недостаточно нагревает краску на автомобиле, чтобы вызвать повреждение. Pops a Dent Puller Мост Инструменты для ремонта вмятин PDR Kit Средство для удаления вмятин без покраски для автомобилей. Весь контент в наших видеороликах посвящен использованию наилучшей техники, совета или инструмента для выполнения работы с высочайшим качеством, долговечностью и эффективностью. Удалите клей. Матери. Вал из закаленной стали. Мы нашли этот устойчивый к царапинам набор из 5 инструментов для крепежа и молдингов на eBay за 16 долларов в магазине eToolscity.СКИДКА 9%. Размером с монетку. 51 доллар. Моя лучшая рекомендация, когда дело доходит до лучшего автомобильного воска для белых автомобилей, — это автомобильная полироль Turtle Wax color magic 52712, которая представляет собой восстанавливающий жидкий автомобильный воск, который, несомненно, омолодит ваш автомобиль до его первоначального роскошного вида. Средство Bubba Super Scratch Remover не требует электрического буфера, поэтому оно не оставляет дополнительных царапин. 3 Удалите ржавчину. Счет. Инструменты, расходные материалы и системы для ремонта автомобильных вмятин. Лучший набор инструментов для снятия внутренних панелей автомобиля. Инструменты для обрезки: инструменты для обрезки включают инструменты для удаления салона, инструменты для снятия, инструменты для удаления стереосистемы, инструменты для удаления автомобильного терминала, 1 шт.Сэкономьте 20%. Лучший инструмент для снятия обшивки автомобиля ebay 2017 | Отзывы. Я всегда рекомендую использовать надлежащие инструменты и наборы для снятия автомобильной стереосистемы, однако это руководство ориентировано на тех, у кого нет инструментов для гама. Начнем с того, что это зависит от того, какой это клей и как он туда попал. Набор инструментов для снятия терминала Vadiv для автомобиля. Лучший способ очистить пластик салона автомобиля. Легко снимается отделка, молдинги, дверные панели и приборные панели. Использование правильных инструментов облегчит вам задачу независимо от поверхности, с которой вы имеете дело.(0) 315 долларов. Крючок в правом нижнем углу вставляется за зажим, затем вы немного поворачиваете его и немного приподнимаете, а затем отделка выскакивает из зажима. Ищете клещи для снятия декоративных накладок, клещи для свечей зажигания или набор съемников шестерен? У нас есть множество автомобильных инструментов на выбор, чтобы вы могли сделать свой следующий ремонт успешным. Что касается боковой обшивки, то винты, удерживающие ее, находятся под хромированной обшивкой двери. В ходе замены обшивки потолка и оконных прокладок на моем купе Mustang 1967 года Роберт Вули из Classics & Customs заметил, что отделка из нержавеющей стали вокруг переднего и заднего стекла также нуждается в некотором уходе.Полный набор инструментов для отделки из 12 предметов позволяет легко снимать дверные панели, лицевую панель и декоративные планки, приборную панель и внутренние панели и отделку, оконные молдинги и т. д. Клеи или клейкие вещества могут исходить от наклеек, наклеек; виниловые пленки или даже обвесы или навесное оборудование. Комплект для снятия отделки включает в себя 7 различных высокопрочных инструментов, которые помогут снять различные элементы внутренней и внешней отделки, зажимы и панели внутри вашего автомобиля. 3M 39071 Набор для удаления царапин. В наличии бесплатно. Протирка поверхности без удаления песка или стали может оставить на пластике небольшие царапины.Покажите заметки и расшифровку. 00. 9 долларов. Когда вы решите приобрести лучший набор инструментов для снятия обивки автомобиля, вы можете легко разочароваться в безграничных возможностях и моделях, доступных от разных производителей. Если вы этого не сделаете, вы разрушите крепеж и, возможно, повредите панель. 21. to/33NBrvi Упомянутые сопутствующие инструменты: Noico 80 mil 36 sqft автомобиль звучит мертво. Как удалить краску с отделки и молдинга Используйте это удобное руководство — и еще более удобный инструмент — для восстановления четких линий отделки дерева, которые были замазаны слоями покраски за прошедшие десятилетия.Отправьте электронное письмо прямо в наш магазин, заполнив форму ниже. Используйте колесо, чтобы удалить все остатки, оставшиеся под отделкой, с помощью скотча или клея. Удалите два винта с шестигранной головкой с помощью отвертки Torx T27. Вид. Когда использование вышеупомянутых автомобильных аксессуаров или удлинителей исчерпано или они изношены, они должны быть… Базовый идентификатор автомобиля: Марка и модель. Окончательный состав Meguiar’s G17216. Одна из лучших особенностей краски в том, что она непостоянна. Инструменты для кузова и отделки.Посмотрите самые популярные и оцененные подборки от пылесосов до метел и щеток для удаления ворса. 36 долларов. Было: 37 долларов. После нанесения наклейки на автомобиль вы можете обрезать любые препятствия и крылья лезвием бритвы. 10 долларов на АМАЗОН. Не тяните тонировку, пока она холодная. Если пластиковая отделка вашего автомобиля засохла на воске, который находился там месяцами или даже годами, средство McKee 37 Wax Remover for Plastic безопасно удалит его, не повреждая окружающие поверхности. Откройте для себя большой выбор отделки салона автомобиля по лучшим ценам Лучшие цены в Кении Оплата онлайн или наложенным платежом.Наша команда протестировала продукты в реальной жизни, чтобы найти лучшие средства для удаления царапин с автомобилей на 2022 год. Вот инструмент, который у меня есть. Оглавление [показать] Лучшая полироль для хрома. Используйте средство для удаления клея 3M, чтобы удалить все остатки, оставшиеся на стекле или раме автомобиля. Мастер-набор для снятия обшивки. Магазин автомобильной отделки онлайн в Jumia Kenya. Каждый инструмент, каждая сделка. Бестселлер. По 34 доллара. Этот продукт… Из нескольких протестированных нами реставраторов отделки, реставратор Mothers Back-to-Black Trim & Plastic Restorer предлагает наилучшее сочетание улучшенного внешнего вида, безопасности и долговечной защиты.Обзор продукта. 6 Используйте самопротравливающую грунтовку. 800303 из 5 (303) £19. Оценка 5 из 5 от Wally2021 от Инструменты для снятия обшивки автомобиля Необходимо снять внутреннюю панель, не повредив отделку — они отлично справились со своей задачей. Если вам необходимо выполнить какой-либо ремонт кузова, у нас есть продукты, которые сделают его успешным — от металлических наполнителей до пластиковых наполнителей и ремонтных комплектов из стекловолокна, чтобы ваш автомобиль всегда выглядел наилучшим образом. Помимо ржавчины, избавляет от водяных пятен. Так же есть сумка.Инструмент UTOOL Ultra Trim Tool, 14 шт., с органайзером из ЭВА, дополнительной застежкой и устройством для снятия зажимов — https://geni. 20 700 кенийских шиллингов. 5 Нанесите мыло для удаления жира и воска. Набор инструментов для снятия автомобильной обшивки Tresalto (набор инструментов для защиты от царапин) Инструмент для снятия крепежа — Набор для автоматической отделки Автомобильные инструменты — Легкое снятие дверных панелей автомобиля, крепежных деталей, молдингов, приборных панелей, ступиц колес (5 … Performance Tool Инструмент для дверных и оконных зажимов. Наш Главной рекомендацией для удаления краски является Citristrip.Средства для удаления клея на основе цитрусовых стоят от 5 до 40 долларов.Используйте дрель и резиновое колесо (похоже на ластик для карандашей) и поместите боковой край резинового колеса на поверхность автомобиля. Перейти к деталям. 9 8. Полное описание товара. ЭкоНовейт. Сэкономьте на наборе инструментов для снятия композитной отделки W80648 в Advance Auto Parts. Инструмент создан для любого рода занятий, от плотника до рамщика. Комплект из 5 автомобильных креплений в нижней части был бы великолепен. Кроме того, каждый производитель утверждает, что его название продукта является лучшим с наиболее привлекательными функциями.Помогает при снятии автомобильных панелей, отделки и молдингов. Выбирайте из съемников рычагов стеклоочистителей, лезвий для снятия ветрового стекла, проволоки для резки ветрового стекла и множества других инструментов для ветрового стекла, которые вам понадобятся, чтобы сохранить ветровое стекло в лучшем виде. Узнайте, почему эти средства для удаления шерсти домашних животных нравятся… Как снять и заменить напольные поддоны: шаг за шагом. Съемник отделки разработан специально для безопасного и легкого удаления плинтусов, молдингов, дверных коробок и декоративных панелей без повреждения отделки или стены и без необходимости использования прокладок или небольших прокладок для досок.57 — 4. 20 / Комплект При необходимости с помощью соответствующих инструментов отсоедините и снимите старое лобовое стекло автомобиля. Простота установки: инструмент для снятия губ с зажимов бампера легко установить или снять автомобильные аксессуары, не ломая их. GOOACC No-Scratch Pry Trim… КОМПЛЕКТ ИНСТРУМЕНТОВ ДЛЯ АВТОМАТИЧЕСКОГО СНЯТИЯ ОБЛИЦОВКИ ВКЛЮЧАЕТ: 40 зажимов для автомобильных фиксаторов, 4 прецизионных крючка, 6 инструментов для удаления стереосистем, 10 зажимов для клейких кабелей, 12 инструментов для снятия автомобильной отделки, 1 плоскогубцы для удаления зажимов , 2 x U-образных инструмента для удаления, 2 x Удаление застежки обивки, 11xAuto Terminal Removal Key Tool.Сравнивать. 25 товаров Фильтр Сортировать по. Полироль для хрома Turtle Wax T-280RA для дисков. Мы предприняли попытку составить список лучших инструментов для удаления обрезков в США. Ultimate Compound, 20 унций от Meguiar’s. риканцы. Добавить в список желаний . Шесть инструментов для удаления стереосистемы позволяют легко снимать радио, простое удаление без повреждения радио или кронштейна, а U-образный инструмент для удаления — отличные инструменты для работы с приборной панелью. (12) 69 долларов. 16. Поэтому мы приложили усилия, чтобы собрать 10 лучших инструментов для удаления обрезки в США. Лучшие инструменты для удаления обрезки в 2022 году [Лучшие выборы] Моими лучшими инструментами для удаления обрезки являются: XBRN Auto Trim Removal Tool… Лучший набор инструментов для удаления отделки; 1.ЭКОНОМЬТЕ ВРЕМЯ, РАЗОЧАРОВАНИЕ И ДЕНЬГИ — Существует 5 различных видов инструментов для отделки, в том числе 4 инструмента для снятия панели двери автомобиля и 1 инструмент для снятия крепежа, чтобы облегчить ваши потребности при ремонте. УНИВЕРСАЛЬНОСТЬ: Предназначен для снятия различных деталей внутренней и внешней отделки, панелей и т. д. Инструменты для снятия внутренней отделки: в комплект входят 1 инструмент для снятия отделки, плоскогубцы для снятия клипсы, небольшой скребок для автомобильной фольги, 2 * съемник крепежа обивки, 4 * прецизионный крюк отмычка, 8 * инструментов для удаления стерео из нержавеющей стали, 1 ключ для автоматического удаления терминала из нержавеющей стали.8 долларов. 99. Айронтон 11-шт. Autoxel предлагает замену неисправного изделия в течение 12 месяцев. Он поставляется в большом 1-галлонном контейнере, чтобы… Купите 4PCS Набор инструментов для снятия автомобильной обшивки, инструмент для снятия автомобильных застежек, набор инструментов для снятия защелки без царапин для панели зажима двери автомобиля и демонтажа панели аудиосистемы онлайн на Amazon. 11. Этот инструмент должен быть у любого мастера. PowerPump™ рассчитан минимум на 5 часов непрерывной работы. Поэтому мы приложили усилия, чтобы собрать 10 лучших инструментов для удаления обшивки в США. Лучшие инструменты для удаления обшивки в 2022 году. [Лучшие подборки] Моими лучшими инструментами для удаления обшивки являются: Инструмент для удаления автоматической обрезки XBRN … АВТОМАТИЧЕСКАЯ ОБРЕЗКА НАБОР ИНСТРУМЕНТОВ ДЛЯ СНЯТИЯ, ВКЛЮЧАЯ: 40 автомобильных фиксаторов, 4 прецизионных крючка, 6 инструментов для удаления стереосистем, 10 зажимов для клейких кабелей, 12 инструментов для снятия обивки автомобиля, 1 плоскогубцы для снятия обшивки, 2 U-образных инструмента для удаления, 2 x удаление крепежа обивки, 11xавтоматический ключ для удаления терминала.Кроме того, его можно использовать на нескольких типах поверхностей — дереве, металле и кирпичной кладке, в том числе кирпиче и бетоне — удаляя несколько слоев краски за один раз. 10pcs Audio Removal Open Installer Pry Tool Car Radio Door Clip Panel Trim Dash Audio Removal Installer Pry Kit Ремонтный инструмент Специальная цена: $ 50 8% 8% Обычная цена: $ 54. Съемник для ногтей Estwing — отличный и прочный инструмент, так как он изготовлен из цельной кованой детали. На вершине может быть медведь. Универсальный инструмент для снятия обшивки двери от ACI®. Быстрая и бесплатная доставка. Бесплатный возврат. Оплата наложенным платежом при соответствующей покупке.Единственный способ вернуть алюминиевую отделку к жизни — отполировать металл качественной полиролью для металла. Приблизительно 7 долларов за 32 унции. G. Заканчивается 23 апреля в 00:00. Этот подход является испытанной и проверенной техникой удаления любых пятен с отделки вашего автомобиля. Poraxy Auto Clip Набор инструментов для снятия обшивки, 19 предметов; 2. Жесткие валы из нержавеющей стали с полностью отполированной до зеркального блеска. Нелегко найти хороший продукт в Интернете, так как в Интернете слишком много мошенничества и поддельных продуктов.Рисунок 2. Обслуживать автомобиль и выполнять мелкий ремонт легко, но только при наличии подходящих инструментов. Лучшее для опытного пользователя: Chemical Guys Scratch and Swirl Remover. Среди кремов и гелей, которые стимулируют полировку кожи после процедуры, эта пилка для ног является бестселлером в файлах для ног Amazon, получив более 11 000 отзывов и 4. Получите предложения по автомобильным запчастям, запчастям для грузовиков и многому другому. Продается в упаковке по 2 штуки. Из них вы, вероятно, могли бы уйти только с ломом. Прочтите наш обзор и выберите идеальный буфер для своего автомобиля.Отлично подходит для вытягивания зажимов, проводов, прокладок, колец, шайб и прочего. 1. В китайском магазине инструментов PhoneFIX есть все виды нано-резаков для микро-SIM-карт для сотового телефона. Инструмент для резки SIM-карт. Для ремонта автомобиля установщик клип плоскогубцы инструменты, 3Pcs ECC Easy Chip Charge исправить все проблемы с зарядным устройством для всех мобильных телефонов и … Автомобильные инструменты Автомобильные инструменты. 1875 рэндов. Кузовной ремонт и покраска, Кузов, двери и отделка | Онлайн-каталог инструментов Matco Tools.Сменные лезвия для машинки для стрижки прямых кромок. Шаг 3: Обезжирьте пластиковую накладку. Цены на средства для удаления клея варьируются в зависимости от формулы, типа и количества. Специальная протирочная смесь удалит автомобильные царапины, окисление и другие загрязнения с вашей краски! ИДЕАЛЬНЫЙ ИНСТРУМЕНТ: Профессиональное качество ремонта автомобильных царапин своими руками и отсутствие необходимости смешивания, набор для удаления автомобильных царапин может. В Toolstation у нас есть широкий ассортимент доступных инструментов для кузовного ремонта от многих надежных брендов. Это конструкция с высоким рычагом и крутящим моментом с круглой головкой.Средства для удаления клея на основе сои стоят от 10 до 44 долларов. Прежде чем приступить к новому дизайну виниловой пленки, обязательно загрузите старую пленку в инструмент Housecall Pro Truck Grader, чтобы вы могли получить эффективные и действенные советы, чтобы сделать рекламу вашего автомобиля лучше, чем когда-либо. Он подходит для установки и модификации … Каждая из наших лучших автомобильных восков использует свой подход к защите и блеску. В качестве альтернативы вы можете использовать любой из этих методов, чтобы увидеть, какой из них наиболее эффективен. Этот клей безопасен как для стеклянных, так и для окрашенных поверхностей.Подготовка поверхности вашего автомобиля к полировке имеет важное значение, и глина для очистки краски от Griot’s Garage будет усердно работать, чтобы удалить древесную смолу, мертвых жуков, птичий помет, отложения железа и другие загрязнения с вашей краски. ) 6 долларов. Лучше всего. i4eb 3ekk 1rh 10o swz ege xt0u zdps mwww uhc
Пролистать наверх

Матрица

Esp32 ws2812b. Я строю небольшую схему для работы с двумя 5-метровыми светодиодными лентами с ESP32.В моем случае я использовал D2 Pin. MATRIX Voice — это распознавание голоса с открытым исходным кодом, состоящее из 3. Я могу себе представить, что многие люди не знают, что ESP32 (и ESP8266 также) имеет встроенную область хранения файлов в… Premium Flexible LED Matrix WS2812B 32×8 RGB с индивидуальной адресацией из Tokopedia ∙ Promo Pengguna Baru ∙ Cicilan 0% ∙ Kurir Instan. WS2812B — это интеллектуальный блок управления RGB-светодиодом и блоком управления, выполненный в корпусе 5050. SmartCube — чехол для OLED-куба ESP32. ESP32 — это преемник ESP8266 с множеством новых функций, который прослужит долгие годы, если вы будете заботиться о нем ESP32 GPIO33 GPIO32 5V GND GROVE port SCL SDA 5V GND 2016 — Простые матричные часы с использованием Node MCU: здесь описывается сборка простых часов для отображения… Выберите «Инструменты» -> «Плата» -> «Модуль разработчика ESP32».Вам необходимо распечатать: 17 x Rasterblatt-LED-Matrix-v4. Между тем, пока я здесь, обратите внимание на этот M5 Stamp Pico, который только что прибыл вместе с симпатичной платой RFID (я понятия не имею, почему я получил последнюю) — для этого нет APP, но NFCTOOLS на моем телефоне Android читает . Также обратите внимание, что мы… ESP32 TFT Combiner V1 Самодельный большой Alexa-DD ElectroTech Посмотреть все исходные файлы проектов. Встроенный Wi-Fi и Bluetooth. Попробуйте просмотреть Ресурсы и Идти дальше в конце этого руководства, чтобы узнать больше… esp32 / MAX7219 Светодиодные матричные часы esp32 и MAX 7219 Светодиодные матричные часы с синхронизацией времени NTP, а также публикацией значений температуры, влажности и давления для MQTT-брокера (io.𝐓𝐞𝐜𝐡 𝐍𝐞𝐫𝐝 𝐋𝐢𝐧𝐮𝐱 𝐔𝐬𝐞𝐫. 3 PIN JST для дополнительной линейки светодиодов. WS2811 WS2812B WS2813 WS2815 SK6812 RGB RGBW, BTF-LIGHTING является оптовым продавцом светодиодных светильников высшего качества. Ок, спасибо, посмотрю. 3В ввода-вывода. WeMos-Matrix-Shield: WeMos ESP32 ESP8266 RGB LED矩阵屏蔽; LEDMatrixControl1. сделайте так, чтобы приложение и ESP32 взаимодействовали через Bluetooth LE (частично повторно используя код из моего предыдущего проекта), чтобы они были как можно более портативными. Левитатор 2022 بعد از چند سا. Сервер Esp32 с ограниченными ресурсами Если на вашем устройстве ESP32 настроен веб-сервер, вы можете добавить ресурсы, такие как изображения или java-скрипты, на которые ссылаются ваши веб-документы.Сотни пикселей ослепительного светодиодного блеска! Поддержка Arduino Uno ограничена матрицей 32×16 и только с «одинарной буферизацией» (т.е. 14-дюймовый ЖК-дисплей. 54-мм штыревая перемычка Arduino ESP8266 ESP32. Библиотека ESP32 WS2812B. Ниже показана типичная светодиодная матрица 8×8, состоящая из 64 Светодиоды, по 8 на каждую строку и столбец. Автор: Electronlibre, 15 сентября 2019 г. Пример Wemos Mini WS2812b. 6×6. Загрузите скрипт и следуйте инструкциям. Адресный световой дисплей WS2812B ¶. Версия B должна быть ярче, потреблять больше тока, использовать 4-контактный пакет против 6-контактного и немного отличается по времени.Светодиодный матричный модуль Snake Indoor Не является водонепроницаемым! Размер: 256×128 мм (10×5 дюймов) Разрешение: 64 x 32 Шаг пикселя: 4 мм Интерфейс контроллера: HUB75 (см. рисунок 2 для определения контактов) IC привода: Универсальный постоянный ток Входное напряжение: 5 В пост. тока Шаблон сканирования 1/16 сканирования Максимальная яркость: 1000 нит Максимальное энергопотребление: 20 Вт Поддерживает проект с открытым исходным кодом от GitHub: PxMatrix… Посмотрите ESP32 #38 NeoPixel (WS2812b) Library Contest + ESP32 — Ebf83247 на Dailymotion ATOM Matrix размером всего 24 x 24 мм является самой компактной платой для разработки в серия комплектов для разработки M5Stack.Мы не шутим, это 256 индивидуально адресуемых светодиодов на гибкой панели размером 320 x 90 мм. Синхронизированные часы NTP с ESP32 и светодиодной матрицей WS2812B Вдохновение для проекта. Набор для творчества MATRIX. ком . Adafruit SSD1305: библиотека SSD1305 для монохромных OLED-дисплеев на основе драйверов SSD1305. Встроенный инфракрасный светодиод. Адресные цифровые светодиоды имеют внутри небольшие микросхемы, что позволяет управлять ими по отдельности, даже если их много на полосе. Когда мы начнем рассматривать процесс сборки 20 000 чего угодно, а затем .Привет всем, я начал работу над библиотекой ESP32 для управления адресуемыми светодиодами. 270 рупий. Площадь основания 5 мм². // объявляем FastLED (матрица/светодиодная лента) # определяем LED_PIN 2 # определяем COLOR_ORDER GRB # определяем CHIPSET WS2812B // объявляем матрицу # определяем MATRIX_WIDTH 5 // ширину матрицы # определяем MATRIX_HEIGHT 8 // высоту матрицы # определяем MATRIX_TYPE (MTX_MATRIX_TOP + MTX_MATRIX_RIGHT + MTX_MATRIX_COLUMNS + MTX_MATRIX_PROGRESSIVE) // матрица … создайте светодиодную матрицу, отрезав несколько метров светодиодных лент. Множество светодиодов можно разместить последовательно, и всеми ими можно управлять с помощью 1. Теперь мы создаем объект LedControl и определяем контакты соединения между точечно-матричным дисплеем и микроконтроллером.В этом нет проблем. Я не думаю, что можно преобразовать поток данных WS2812B в формат SK6812 на лету, потому что SK6812 нужно 4 байта на пиксель, а не 3. Многие проекты IoT, робототехники и умного дома были сделаны с ESP32, но здесь мы сосредоточившись на лучших игровых проектах на базе ESP32. Чтобы построить эту матрицу, я обрезал полосы до 41 светодиода в строке. музыкальный встроенный материал цветовая схема цветовая палитра радужный взлом спектр-анализатор светодиод музыка-визуализатор защитная полоса arduino-uno бас-пин ws2812b fastled-library gnd sparkfun-spectrum-shield индивидуально-адресуемые-светодиоды.Модули можно каскадировать для создания более крупных кластеров через их порты ввода и вывода данных. Светодиодная матрица размещается по 16 пикселей в каждой строке, и на каждой панели имеется 16 строк. Часть также относится…. библиотека Neopixel сборки org. Мой текущий проект основан на матрице 32×8 WS2812b и плате разработки ESP32. Веб-сервер ESP32/ESP8266 отображает палитру цветов. by jimmo » Пт, 18 окт. 2019 г., 3:22. 26 ноября 2020 г. HAL доступен для всех аппаратных периферийных устройств. И может быть отредактировано через HTTP, как только редактор снова заработает на ESP32 (проблема в ядре / исправлении esp проверена и работает).Мы покажем вам, как управлять отдельными светодиодами, создавать функции для создания удивительных световых эффектов и создавать простой проект для иллюстрации… У AdaFruit есть библиотека для матриц ws2812b. Бахман. Hiệu ứng led đổi màu với Led matrix WS2812B Bài viết nay hướng dẫn cách điều khiển n led ma trận WS2812B với Blocky ESP32 bằng MicroPython. Сравнение производительности трех самых популярных библиотек для управления адресуемыми RGB-светодиодами WS2812B. На плате находится светодиод и крышка для стабилизации питания.00USD) предназначен только для цельной платы светодиодного матричного блока 4×4, а не для куба! Мы отправим 1 шт. штекер 1x40pin для каждой единицы бесплатно! YouTube. Теперь подключим светодиодную ленту WS2812B Neopixel к NodeMCU. Матрица 4×4 WS2812B 5V 16 светодиодов. Использование Rust для простого аппаратного проекта. @marcmerlin: Adafruit поддерживает DMA для этого экрана, но не для ESP32. 21 марта 2017 г. Полезная информация Производитель этой световой полосы WS2812B (доступен на Amazon) утверждает, что ее можно использовать для создания больших дисплеев, поскольку каждый из 144 пикселей 3-дюймовой полосы управляется индивидуально.пакет из 5050 компонентов. Символ Описание функции Проекты Интернета вещей на основе ESP32. Выполняется порт ESP32 https://github. 68 СКИДКА 27% | Купить Светодиодная матричная панель, WS2812B RGB 832 пикселей Цифровой гибкий матричный светодиодный экран с индивидуальной адресацией у продавца Shop5889294 Store. Он обеспечивает больше контактов GPIO и очень подходит для удобных и миниатюрных встраиваемых устройств. Описание. Выберите Инструменты->Плата->Модуль разработчика ESP32. Поиск: Esp32 Ws2812b Проводка. Со временем объем оперативной памяти, необходимой для основного кода Arduino и графических библиотек, управляющих матрицей, увеличился… несколько байтов здесь и там, поскольку ошибки … (МЕГА СКИДКА) 16 долларов США.местоположение фестиваля золотой лихорадки Но он использует собственную библиотеку NeoPixel, а не библиотеку FastLED. Наслаждайтесь бесплатной доставкой по всему миру! Ограниченная по времени распродажа. Легкий возврат. Гибкая светодиодная матричная панель WS2812B 5050 8×32 RGB. Небольшая плата с удобными винтовыми клеммами и кнопками, которая принимает источник питания 5 В на вход и обеспечивает выход для светодиодов WS2812b, а также использует простой модуль ESP8266 ESP-01. Покупайте на Бангуд. Светодиодная матрица 8×8 WS2812B RGB, работает с библиотекой Neopixel для Arduino.ESP32 Стерео аудио визуализатор. от ksaweryn, 9 сентября 2018 г. ESP32 может непрерывно перемещать данные из ОЗУ через периферийное устройство I2S параллельно контактам GPIO, не используя циклы ЦП. Оригинальный код тетриса. Я программирую много вещей с 8-битной Arduinos. В этом руководстве рассматриваются различные типы планок WS21812b, как определить, какая мощность вам нужна, и как подключить более одной. Wemos D1 R32 — это плата WiFi/Bluetooth на базе ESP32 в форм-факторе Arduino UNO. В то время как одна полоса великолепна, есть множество замечательных проектов, которые требуют специальных размеров и конфигураций светодиодов.Дополнительные параметры: канал (необязательно): используемый канал RMT. Это вариант проекта GyverMatrix, и в данном случае вместо Bluetooth используется сеть Wi-Fi. Он включает в себя интеллектуальную защелку данных цифрового порта и схему привода усиления с изменением формы сигнала. 17 x LED-MATRIX-GRID. Порт ESP32 библиотеки SmartMatrix. 285. org, зайдите в CircuitPython, чтобы вместе изучить Python и аппаратное обеспечение, TinyGO или даже использовать Arduino IDE. Компонент ESP32 (esp-idf) для управления простыми светодиодными дисплеями с использованием параллельного режима I2S DMA esp32 esp32 rgb-led esp-idf led-display led-matrix hub75 Обновлено 24 мая 2019 г.9 дополнительных контактов управления, по умолчанию: библиотека D4 (GPIO2) ESP32 WS2812B. Товар добавлен в корзину Посмотреть корзину Оформить заказ. 0×5. Серийная перепрошивка. Поскольку они основаны на ws2811, они доступны в вариантах 5v и 12. Библиотека PxMatrix LED MATRIX. Плата PICO D4 RGB — система ESP32-PICO-D4 в комплекте с двухъядерным процессором ESP32 Xtensa @ 240 МГц, 2. M5Stack ATOM Matrix ESP32 vývojová sada. ч и FastLED. Это можно решить, увеличив напряжение сигнала до 5В с помощью преобразователя уровней. Матрица из полностью адресуемых RGB-светодиодов 8×8 в большом корпусе 5050 SMD (5×5 мм), совместимая с библиотекой Adafruit Arduino для светодиодов WS2812B (библиотека «neopixel» в Google).Точечная матрица 5*5 RGB и кнопки Точечная матрица 5*5RGB управляется GPIO13, кнопка A управляется GPIO36, а кнопка B управляется GPIO39. Разработано производителями для производителей. OLED-дисплей Arduino Shake DICE. Подключение цифрового RGB-датчика освещенности Broadcom APDS 9253 001. нет Код ESP32 для работы на матрице WS2812B 16×16 с управлением Tetris, Snake, Breakout и Bluetooth — GitHub — s-marley/ESP32Matrix: код ESP32 для работы на матрице WS2812B 16×16 с управлением Tetris, Snake, Breakout и Bluetooth 4.Адресная светодиодная лента WS2812B — это интеллектуальный источник света, который содержит микросхему и светодиод RGB в одном корпусе, обычно в форм-факторе SMD 5050. Благодаря работе сообщества Arduino и ESP8266 эти крутые часы на удивление легко собрать! Неопиксель. Это портативная, простая в использовании плата для разработки IoT с открытым исходным кодом. Мой проект состоит из ESP32, преобразователя уровней и двух WS2812B Led Digital Panel Matrix Flexible Screen 8*8 (с Aliexpress), соединенных между собой прилагаемым кабелем.Каждый адресный светодиод имеет свою собственную микросхему драйвера, которая обеспечивает заряд для независимого управления цветом и яркостью в соответствии с собственными потребностями. Сборка начинается с матрицы 16×16 адресных светодиодов WS2812B с довольно узким расстоянием, но все же со стороной 160 мм. Stm32 Ws2811 Ws2812 Ws2812b Ws281x Tim Pwm Dma Таймер ⭐ 82 WS2811, WS2812, WS2812B или совместимый драйвер светодиодов с STM32, TIM, PWM и DMA с минимальной требуемой оперативной памятью Закваска для закваски открыта или закрыта; Майкл Вудс футболист. Руководство по проектированию оборудования ESP32 (PDF)Часть 2: Некоторые примеры; 1. Но это еще не все! Icon64 также оснащен усилителем MAX98357a, который управляет … Драйверы цифровых RGB-светодиодов ESP32: библиотека для управления цифровыми светодиодами RGB/RGBW с самосинхронизацией (WS2812, SK6812, NeoPixel, WS2813 и т. д. Матричный дисплей Arduino Tetris Game Max7219 8×8. Это для Светодиодная матрица DIY с 16×16 светодиодами WS2812B WS2812B x 25 MPU6886 Инфракрасная передача Пользовательская кнопка x 1 2. Post.Tasmota — Альтернативная прошивка для ESP8266 с простой настройкой с помощью веб-интерфейса, обновлениями OTA, автоматизацией с использованием таймеров или правил, возможностью расширения и полностью локальным управлением через MQTT, HTTP, Serial или KNX.Neojs ⭐ 7. Kali ini saya nak cuba dengan ring LED pula. Thingiverse — это вселенная вещей. Светодиод мигает хаотично и застревает на одном цвете. WLED — управляйте WS2812B и многими другими типами цифровых RGB-светодиодов с помощью ESP8266 или ESP32 по Wi-Fi!. Светодиоды заключены в атмосферостойкий силикон, поэтому их можно без проблем оставлять на улице под дождем и в пыли. Цифровая светодиодная матрица RGB 16*16 состоит из светодиода WS2812B RGB. Зарядное устройство для аккумуляторов 8 В, 3 А 1; 4x 3-контактный разъем jst sm или аналогичный 1; 6 мм 15/64 «диаметр отверстия вала потенциометр горшок указатели ручки колпачки 1; LEDCHIP.Poskytuje GPIO piny pro další rozšíření a skvele se hodí pro vývoj vestavěných zařízení. Основное улучшение заключается в том, что…. Это означает, что вы можете рисовать красивые символы на его лицевой стороне. WS2812B — это интеллектуальный управляемый светодиодный источник света, схема управления и RGB-чип которого интегрированы в пакет из 5050 компонентов. 5 Ампер. Имейте в виду, что чем больше у вас светодиодов, тем больше оперативной памяти требуется для хранения значений пикселей, а также что каждое обновление занимает больше времени. Добавить в корзину. 11 бинарников, адаптированных для этого устройства (изменены контакты для светодиода и кнопки и изменена файловая система)WLED 0.Neopixel имеет номер (связанный с Adafruit), который используется для особого типа светодиода RGB, например, WS2812B. Первый набор деталей вместе с некоторыми подробностями о Fritzing и о создании деталей можно найти здесь. Я пытаюсь научиться манипулировать светодиодной матрицей на устройстве M5Stack Atom Matrix, и я изо всех сил пытаюсь найти полные примеры или заставить FastLED работать с ним. «Дисплей» — 25x RGB-светодиодов WS2812B-1515, расположенных в матрице 5х5. Одним из таких светодиодных модулей является WS2812B, который имеет каскадный механизм передачи портов, для которого требуется только один .Dupont Connector Socket 2. d) На данный момент среда настроена. Светодиодный матричный модуль… Симулятор Arduino: Uno, Mega, ESP32, FastLED, LCD1602, Servo, Raspberry Pi Pico, датчики. Не забудьте использовать матрицу. Каждый светодиод содержит собственный драйвер постоянного тока 18 мА и адресную микросхему драйвера и будет работать без . Чип ESP32-PICO. Светодиодная матрица Dot Star WS2812B-2020 8×8 RGB. Плата Freenove ESP32-WROVER-DEV: Просмотр: Загрузка: Артикул продукта Название продукта (серия FNK) Посмотреть на Github Загрузить ZIP; .Также убедитесь, что заземление светодиодных лент и заземление ESP32 соединены, чтобы избежать помех на светодиодных лентах. Контроллер WLED V31 € 39,90. Я ищу в Интернете информацию о библиотеке FastLED с помощью SmartMatrix. Библиотека PxMatrix LED MATRIX для ESP8266, ESP32 и ATMEL Adafruit GFX-совместимая библиотека для матричных RGB-модулей 32×16, 32×32, 64×32, 64×64. Поставляется с предварительно записанным программным обеспечением Luminxa. Pxt Ledmatrix ⭐ 1. В этот раз я покажу как управлять адресной светодиодной матрицей 16 на 16 со смартфона.3 дюйма) Разрешение: 64 x 32 пикселей Шаг: 5 мм Интерфейс контроллера: HUB75 (см. рисунок 2 для определения контактов) IC привода: Универсальный постоянный ток Входное напряжение: 5 В постоянного тока Шаблон сканирования 1/16 сканирования Поддерживает проект с открытым исходным кодом от GitHub: PxMatrix — Драйвер панели светодиодной матрицы для ESP8266, ESP32 и ATMEL Список пакетов: 1. Ph3. ATOM Matrix или большой пакет 24 x 24 мм является очень компактным рабочим столом в большом наборе M5Stack. Другое, менее очевидное, различие заключается в размере микросхемы контроллера и кристалла светодиода.местоположение фестиваля золотой лихорадки Руководство по проектированию оборудования ESP32 (PDF) Предупреждение: из-за ограничений библиотеки Arduino, используемой в этом руководстве, светодиодная матричная RGB-панель 64×64 не будет работать со стандартным Arduino (Arduino Uno с Atmega328P и т. д.). Пакеты 0мм². Автор: Доминик Бухсталлер. После завершения установки перейдите в Tools -> Board -> и выберите ESP32 Dev Module. ESP32 может непрерывно перемещать данные из ОЗУ через …. Эти крошечные модули упаковывают отдельные красные, зеленые и синие светодиоды в корпус размером 5 мм x 5 мм, а также содержат микросхему управления, настолько маленькую, что ее трудно увидеть невооруженным глазом.LMAWS281216X16. Glediator расшифровывается как Graphical LED Installation AnimaTOR и представляет собой небольшую часть программного обеспечения для управления установками светодиодных матриц и светодиодных полос. Ниже вы можете найти функцию цикла. Небольшая печатная плата, чтобы суммировать соединения от esp8266 и светодиодной ленты ws2812b. ио. ESP32 完整工程:easyio库 中的Demo — 20_RMT_1WIRE_WS2812B. Код для управления светодиодной лентой ESP32 NeoPixel. ул. Но большинство из них используют Arduino. Также включает в себя прецизионный внутренний осциллятор и программируемый постоянный ток с напряжением 12 В. ESP32-PlCO ATOM Matrix размером всего 24 24 мм является самой компактной платой для разработки в серии комплектов для разработки M5Stack.Тем не менее, этот драйвер DMA является своевременным, потому что я только что понял, что Teensy не поддерживает управление SmartMatrix + FastLED WS2812B, но теперь это возможно, даже небольшая дополнительная интеграция в FastLED была бы потрясающей. Матрица из полностью адресуемых RGB-светодиодов 4×4 в большом корпусе 5050 SMD (5×5 мм), совместимая с библиотекой Adafruit Arduino для светодиодов WS2812B (библиотека «neopixel» в Google). . Справа — необработанные модули WS2812B (спереди и сзади). С адресным светодиодом WS2812B… В предыдущем посте мы обсудили, как мы можем управлять нашими WS2812B Neopixels с помощью наших мобильных телефонов и вашего Raspberry Pi.Отзывы (0) Примечание: Эта цена (8. Щелкните изображение для галереи. Подпишитесь. Идея принадлежит Скотту Марли. Питание любой установки WS2812b. ИЛИ. Керамическая антенна. Подключите контакт данных светодиодной ленты к контакту 12 ESP32. Это очень хорошая штука. Чтобы получить осмысленное использование нашего микроконтроллера ESP32, работающего с WLED, нам нужно что-то, чем он мог бы управлять. Вы можете запрограммировать ESP32 с помощью Arduino IDE.Загрузите WiFi-библиотеку ArtNet. Для ESP8266 требуется смещение уровня — схема WS281x~ Ниже приведены схемы для подключения ESP82xx к WS281x. Подключитесь к отмеченным контактам, заземлите IO0 во время загрузки. Питание 5 В / 4 А. Светодиодная лента состоит из светодиодов типа 5050 RGB, в которые встроена очень компактная ИС драйвера светодиодов WS2812B. Так что сложно что-то рекомендовать. 3. WS2812B Введение. Этот крошечный чип получает входной сигнал, вычитает свой собственный сигнал и передает оставшийся… Текстовый дисплей DC5V Слева находится светодиодная пиксельная лента, на которой установлены модули WS2812B (30 модулей WS2812B на метр).20 000 светодиодов звучат как невероятное количество миганий. WS2812 — это интеллектуальный управляемый светодиодный источник света, в котором схема управления и микросхема RGB интегрированы в пакет из 5050 компонентов. Rpi Ws281x Matrix Python ⭐ 4. WS2812B Digitale 5050 RGB LED — Matrix 32×8 — Flexible — WS2812BFLEX-32X8 — Matrix — цифровая светодиодная матрица, в которой цветом и яркостью каждого светодиода можно управлять отдельно. Этот проект также включает AC Dimmer. Для более подробной информации, посетите веб-страницу этого продукта .Чтобы заставить его работать на ESP32, единственное, что я изменил в скетче (кроме очевидного выбора платы), это вывод данных, D15 для ESP32 и… Устройство выполнено на светодиодной матрице 16×16 с микросхемой WS2812 на диодах, которая стоит около 12 долларов США. Совместимый с Arduino NeoPixel Shield содержит сорок индивидуально адресуемых RGB-светодиодов, каждый из которых имеет встроенный драйвер WS2812b, который расположен в матрице 5 × 8 для формирования этого NeoPixel Shield. com/watch?v=D_QBlFIQk-o) Я решил собрать собственную светодиодную матрицу, не разрезая полосу.Как указал charleskerr, WS2811 представляет собой ИС и может использоваться с любым светодиодом, например 8 мм, тогда как с WS2812 вы ограничены 5050. 3 В (как с ESP32/ESP8266/Raspberry Pi), данные могут быть неправильно получены за один раз или более светодиодов, что приводит к неправильному цвету. ESP32-кулачковая модель. Плата ESP32, разработанная Espressif Systems в Шанхае, Китай, представляет собой недорогую микроконтроллерную систему с низким энергопотреблением. Пакеты Проверка кода безопасности Проблемы Интеграция GitHub Спонсоры Истории клиентов Team Enterprise Исследуйте GitHub Учитесь и вносите свой вклад Темы Коллекции Актуальная учебная лаборатория Руководства с открытым исходным кодом Связь с другими Проект ReadME События Форум сообщества GitHub Education Звезды GitHub.Каждый светодиод может управляться индивидуально. Учебное пособие по светодиодам для Arduino, ESP8266 и ESP32. мир полу. Узнайте больше о потребительской электронике, умной электронике и умном доме. Он включает в себя интеллектуальную защелку данных цифрового порта и схему преобразования сигнала для усиления привода. Плата для разработки диаметром 14 дюймов со встроенным микроконтроллером ESP32 WiFi, радиальным массивом из 7 микрофонов MEMS, Xilinx Spartan6 FPGA с 64 Мбит SDRAM, 18 светодиодами RGBW и 64 контактами GPIO Версия MATRIX Voice ESP32 (WiFi/BT/MCU) 90 долларов.Когда вы выбираете цвет, ваш браузер отправляет запрос на URL-адрес, содержащий параметры R, G и B выбранного цвета. Таким образом, возникает проблема с маркировкой выводов данных. Отображение анимированных GIF-файлов на матрице WS2812B 16 x 16: есть простой способ загрузить анимированные GIF-файлы на MeU, и если вы действительно хотите, вы можете использовать наш код для любой матрицы NeoPixel 16×16. MAX7219/MAX7221 — это компактные драйверы дисплея с общим катодом с последовательным вводом/выводом, которые связывают микропроцессоры (µP) с 7-сегментными цифровыми светодиодными дисплеями, отображающими до 8 цифр, гистограммами или 64 отдельными светодиодами.2 BR/EDR & BLE . This tutorial shows how to control WS2812B addressable RGB LEDs (neopixels) with the ESP32 and ESP8266 using MicroPython. It internal include intelligent digital port data latch and signal reshaping amplification drive . This is a 35×7 RGB matrix display powered by a Raspberry Pi Pico and . (MEGA DISCOUNT) US $16. Espressif ESP32 Official Forum. The step-wise explanation of the code is shown below. 下面这段代码摘自乐鑫ESP32的SDK-Demo led_strip,简洁易用。 不足的地方是输入输出都是整形,如需浮点,请自行将里面的参数都改为float或double。 ESP32 DevKitV1.SergeS 22 октября 2019 г., 4:38 #7. Это два набора для 5V и GND, цифровой вход и цифровой выход. Мы также поддерживаем индивидуальный заказ. — Панель DC5V LED WS2812B (найдена на ebay) Blynk. Валерий обновил детали до … Lots Of Blinky! ESP32 управляет 20 000 светодиодов WS2812. 4Ghz Transceiver, 2.90. Вы можете создавать анимации, игры или даже включать их. YouTube. Реагирует на звук или может быть установлен автоматически, все с помощью ИК. Вот как будет выглядеть полная установка для музыкального проигрывателя ESP32: LM386 — микросхема аудиоусилителя, вы можете узнать больше о LM386, перейдя по ссылке.нет плавной анимации), несмотря на любые комментарии в примерах, которые могут свидетельствовать об обратном. ESP32, созданный Espressif Systems, представляет собой недорогую серию систем на кристалле с низким энергопотреблением (SoC) с возможностями Wi-Fi и двухрежимного Bluetooth! В семейство ESP32 входят микросхемы ESP32-D0WDQ6 (и ESP32-D0WD), ESP32-D2WD, ESP32-S0WD и система в корпусе (SiP) ESP32-PICO-D4. DC 5V WS2812B 5 метров, 60 адресных светодиодных лент — это самый крутой тип светодиодных лент. por Vicente Gras · Опубликовано 3 марта 2020 г. · Актуально 17 марта 2020 г.Привет! Если у вас есть неопиксельная матрица, вы, вероятно, знаете, но если вы хотите сделать гораздо больше, вам понадобится версия FastLED, которую я написал: FastLED_NeoMatrix, это особенно верно, если ваша матрица основана на пикселях, отличных от неопикселя. Все-в-одном 5050 (5 мм x 5 мм) RGB LED — 4 контакта (на данный момент это самый популярный пост) (купить на eBay) Luminxa 2. ESP32 является преемником ESP8266 и имеет преимущества ESP32 над более старые ESP8266: более быстрый двухъядерный процессор, Bluetooth, сенсорные датчики, аппаратное шифрование и подпись кода.Полная светодиодная матрица RGB на основе светодиодов ESP32 и WS2812B. cpp внутри каталога esp32-platformio. на моем смартфоне есть приложение для создания анимации синхронно с музыкой. Светодиодная стена My Ping Ping, созданная с помощью Neopixels (WS2812 (B)) Ledmatrix ⭐ 1. Если вы ищете более широкий шаг для большего расстояния обзора, ознакомьтесь с нашей светодиодной матрицей 64×32 RGB с шагом 6 мм или нашей светодиодной матрицей RGB 64×32 с шагом 5 мм. . Как только вы это сделаете, у вас будет токен аутентификации, который вам нужно будет подключить к вашему устройству.При установке на микроконтроллер, такой как ESP8266, WLED запускает веб-сервер, которым можно управлять с помощью приложения iOS или Android, API, MQTT, Blynk, Alexa и многих других способов. Подключите ESP32 к вашему Mac. Подключение ESP32 к Wi-Fi. При использовании ESP32 в качестве мастера SPI вы можете использовать любые контакты для сигналов SCLK, MISO, MOSI и CS, но использование следующего набора контактов имеет небольшие преимущества: Если вы используете все контакты для SPI2 или все контакты для SPI3 с использованием этих контактов немного быстрее, поскольку сигналы не нужно направлять через матрицу GPIO.Как только матрица определена, остальная часть проекта аналогична Adafruit_NeoPixel. Читать… Adafruit Industries, Уникальная и забавная электроника и наборы для самостоятельной сборки Adafruit NeoPixel NeoMatrix 8×8 — 64 светодиода RGB Pixel Matrix: ID 1487 — Наденьте солнцезащитные очки, прежде чем подключать эту светодиодную матрицу — 64 ослепляющих глаза RGB-светодиода украшают NeoMatrix для взрыва настраиваемый цвет. miso_io_num=PIN_NUM_MISO,. Подключите цифровой выходной контакт к любому из цифровых контактов NodeMCU. Таким образом, вам не понадобится внешний источник питания.begin() в функции setup() и матрице. Пример RGB-светодиода ESP32 и WS2812b WS2812 — это интеллектуальный управляющий светодиодный источник света, в котором схема управления и микросхема RGB интегрированы в пакет из 5050 компонентов. Эти светодиодные фонари в рождественском стиле часто основаны на ws2812b, но на ws2811, однако они по-прежнему совместимы с тем же протоколом и могут легко использоваться с QuinLED-Dig-Uno и любым программным обеспечением, которое может использовать обычные светодиоды ws2812b. Это окончательное обновление добавляет наиболее востребованную функцию № 1 — … Этот проект является не чем иным, как адаптацией светодиодной матрицы WS2812B оригинального проекта на основе MAX72xx, опубликованного Shajeeb.В этом разделе рассматриваются различные базовые руководства и проекты, с которых можно начать работу с проектами IoT на основе ESP32 NodeMCU. 7v LiPo ИЛИ питание USB 2 кольца WS2812B на контактах 25/26 (я также пробовал 16/17) У меня есть LiPo аккумулятор, подключенный параллельно со всеми компонентами (ESP32 на контакте 5v, и обе ленты отдельно) с надлежащим общая земля. Поскольку этот скрипт можно использовать с микроконтроллерами Arduino, ESP8266 или ESP32, вам необходимо раскомментировать строку, подходящую для вашего микроконтроллера, и удалить или прокомментировать другие строки кода.Эта библиотека ESP32 Arduino / IDF для разъема HUB75 / HUB75E типа 64×32 RGB LED 1/16 Scan ИЛИ 64×64 RGB LED 1/32 Scan LED Matrix Panel использует функциональность DMA, обеспечиваемую режимом LCD ESP32 I2S. c) После добавления URL-адреса вы можете найти и загрузить пакет данных платы разработки ESP32 в: Инструмент → Плата → Диспетчер плат. Автор Tempos Lighting. Покупайте качественные и лучшие ЖК-дисплеи и панели для планшетов напрямую от китайских поставщиков ЖК-дисплеев и панелей для планшетов. 0 интерфейс. В этой части используется шина 1 Wire (I2C), и вы можете подключить несколько датчиков к вашему Arduino.WS2812B VU Bar на Uno или Nano. 2) 64×32 указывает на количество светодиодов на дисплее. 3V / 2 = 1. Всех их объединяет то, что вместо светодиодной ленты […] Часы с ESP32 и светодиодной матрицей Этот эксперимент отображает текущее время с использованием модуля ESP32 и светодиодной матрицы. Расположены в матрице 8×8, каждый пиксель имеет индивидуальную адресацию. Начиная от простого одноцветного светодиода для индикации состояния системы и заканчивая многоцветным светодиодом, который используется в игровой комнате. Проект домашней автоматизации ESP32.Вы можете запрограммировать каждый светодиод для прокрутки сообщений или рисования небольшой графики. Первое, что вам нужно сделать, это зарегистрировать учетную запись blynk. Узнайте больше о версии Visuino Professional здесь. ESP32 в качестве точки доступа и веб-сервера, управляющего светодиодной матрицей WS2812 8×8. В предыдущем посте я спрашивал о теоретической перегрузке Arduino nano моим эскизом, который выбирает между различными шаблонами на 502 пикселях WS2812b. Когда мы используем линейный вход, входящий стереосигнал сначала преобразуется в моно с помощью двух резисторов 10 кОм, а затем через конденсатор 100 нФ для блокировки постоянного тока.Подключите USB-кабель к плате ESP32. Игра Arduino LED Strip Racing WS2812b. В этом проекте представлены примеры эскизов для удобного использования с Arduino IDE. цифертех. Загрузите файлы и создайте их с помощью 3D-принтера, лазерного резака или станка с ЧПУ. Это портативный геймпад, сделанный своими руками на микроконтроллере ESP32. Или переключиться. 628 просмотров Сообщить о товаре. Но вы также можете управлять светодиодной полосой с помощью WIFI или Bluetooth. Для наших светодиодов WS2812B каждый светодиод может управляться индивидуально, поэтому мои 57 светодиодов должны быть объявлены как 57 управляемых узлов.Количество Wemos D1 Mini ESP32 — ESP-WROOM-32 / 4MB. Различные светодиоды дают вам полную гибкость в ваших проектах. USB — 1x порт USB Type-C для питания и программирования через чип Ch440E USB to TTL. 74 117 7. Вещи, использованные в этом проекте. Убедитесь, что ESP разделяет GND с источником питания светодиода, иначе свет не будет работать должным образом. Однако в среднем, отображая типичную графику и анимацию, эти панели будут потреблять меньше энергии… 2А обычно достаточно для одной панели 32×16 или 32×32 или 4А для панели 64×32.5×3. BTF-LIGHTING WS2812B 144 LEDs/Pixels/m Black PCB Individual Addressable Full Color led Pixel Strip Dream Color Non-Waterproof 3. 下面这段代码摘自乐鑫ESP32的SDK-Demo led_strip,简洁易用。 不足的地方是输入输出都是整形,如需浮点,请自行将里面的参数都改为float或double。 nodemcu fastled ws2812b. The addressable_light display platform allows to display text and graphics on an addressable light that has been arranged in a display matrix. esp32_rmt: An alternative method for ESP32 that uses the RMT peripheral to send data. Each LED is referred to as a dot.Библиотека GrabCAD предлагает миллионы бесплатных проектов САПР, файлов САПР и 3D-моделей. Я даже удивился, как мало. В этой части руководства мы обсудим, как мы можем выполнить подключение и управление нашими WS2812B Neopixels с помощью Raspberry Pi. 4 мая 2021 г. WS2812b Светодиодная матрица 256 пикселей Цифровая 5050 RGB Dream Color Programmed DC5V. Добавить в корзину. . Ручной геймпад «сделай сам» с использованием ESP32 и связью через BLE Смотреть видео ниже Что используется в этом проекте Компоненты оборудования esp32 × 1 ws2812b × 6 Джойстик × 2 Нажимная кнопка угла × 2 Нажимная кнопка × 8 Батарея 18560 и держатель батареи × 2 3-позиционный тумблер × 1 схема зарядки аккумулятора TP4056 с защитой × 1 повышающий преобразователь MT3608 Конденсаторы / … Sebelum ni saya dah pernah kongsikan cara membina jam dot matrix dengan server NTP menggunakan ESP32.2 характеристики: чип ESP32 WROOM. Программные приложения и онлайн-сервисы: Arduino IDE: Story. мкс! Entre у conozca Nuestras increíbles ofertas у promociones. 7 светодиодов RGB (WS2812B-mini), каждый из которых имеет 24-битный цвет RGB. Шаг 1. Да, это сработает — библиотека neopixel будет управлять этими светодиодами (neopixel — это просто другое название WS2812B). WS2812B 8×8 светодиодная матричная панель. Включите ESP32 через USB, так как в конечном итоге мы будем использовать последовательную связь для связи с . Có một thư viện tích hợp trong MicroPython giúp điều khiển cac đèn LED này cực kỳ dễ dàng la neopixel.Комнатный светодиодный матричный модуль Размер: 320×160 мм(12. Чтобы уменьшить мощность для большого количества матрицы WS2812b, хотелось бы запитать ее напрямую 24В, по интуиции, цепляя последовательно 5 светодиодов (только для питания. ком. . Пример светодиодной матрицы ESP32 и Max7219 8×8. Баночка для закваски открыта или закрыта; футболист Майкла Вудса. В этом продукте используются не WS2812B (более новые) светодиоды, а тип WS2812 с 6 ножками. Полностью открытое программное обеспечение. и программируется через Wi-Fi или кабель micro USB.Управляйте матричными панелями HUB75 RGB с высококачественной графикой от Teensy 3, Teensy 4 или ESP32: SmartMatrix GFX: Adafruit_GFX и библиотека, совместимая с FastLED, для панелей SmartMatrix: SmoothLed: библиотека Arduino для управления в стиле FadeCandy светодиодными неопикселями с одним проводом и WS2812B полосы с megaTinyCore. Для управления требуется только один вывод микроконтроллера… Привет, Крис, (1) Число 30 представляет собой смещение счетчика для позиции текста. Примеры полиглота для платы 01Space ESP32-C3Fh5-RGB.This tutorial assumes you know how to work with Processing, Arduino and Teensy. zip; ESP32-HUB75-MatrixPanel-I2S-DMA:一个适用于ESP32的Adafruit GFX兼容库,可使用ESP32 DMA引擎驱动64x32px或64x64px HUB75 LED矩阵模块,以提高刷新率。 支持面板链接; Wordclock:带esp32和ws2812b LED的Diy Wordclock; WLED:通过WiFi . 2. The WS2812 family is a intelligent control LED light source that the control circuit and RGB chip are integrated in a package of 5050 components. You can control them easily from any Arduino, ESP8266 or ESP32, using the FastLED library.Коммутационная плата с RGB-подсветкой (5050) со встроенным контроллером WS2811. Светодиодная матрица 8×8 WS2812B. Это одна из стандартных светодиодных матриц WS2812B. При необходимости несколько экранов NeoPixel Shield могут быть объединены в один экран большего размера. Предложите альтернативу FastLED-esp32. Расстояние между каждым пикселем составляет 1 см. Или, точнее, плата Arduino pro micro или Leonardo. Прокрутите, чтобы продолжить с содержимым. WLED. Весь необходимый код и библиотеки находятся на нашей странице github. Светодиодная матрица RGB с ESP8266: я думаю, что эти дисплеи со светодиодной матрицей RGB являются одними из лучших дисплеев, которые вы можете получить для своих проектов Arduino, они невероятно яркие и….Одна матрица RGB 32×16 или 32×32, работающая с полным наклоном (все пиксели окрашены в белый цвет), может потреблять около 4 ампер тока! Удвойте эту цифру для матрицы 64×32. Прочтите README, который Джейсон написал для скетча. NeoJS — это контроллер светодиодов NeoPixel с поддержкой сценариев JavaScript и простым в использовании веб-интерфейсом. Хотя исходный код можно найти здесь (большое спасибо автору!), вы можете найти его английскую версию. Возможно, вы уже знакомы с RGB-светодиодами WS2812B, также известными как . Использование FastLED ESP32 RMT имеет два режима: один, в котором используется «драйвер», и один, который не использует, и утверждает, что он более эффективен из-за преобразования между LED RGB и нет.OctoWS2811 предлагает неблокирующую производительность на Teensy 3. Кроме того, мы покажем, как мы можем контролировать его эффекты с помощью яркости. Lihat ide lainnya tenang proyek arduino, teknologi, rangkaian elektronik. эффективно обеспечивая постоянство высоты цвета точки пикселя. В MicroPython есть встроенная библиотека, которая упрощает управление этими светодиодами: библиотека neopixel. Когда они управляются напряжением 3. Зарегистрируйтесь бесплатно, чтобы присоединиться к этому обсуждению на GitHub.Двухрежимный Wi-Fi и Bluetooth 4 ГГц, флэш-память 4 МБ. ESP-NOW Новое видео на Youtube только что загружено. а ESP32-C3-DevKitM-1 имеет на борту светодиод WS2812 на GPIO8. В основе лежит двухъядерный или одноядерный Tensilica Xtensa LX6… ESP32 также может питаться от 5 В с помощью любого из контактов VUSB. Кроме того, я знаю, что программное обеспечение Tasmota, управляющее микроконтроллерами Wi-Fi ESP8266 и ESP32, поддерживает WS2812B. Светодиодная матрица CANADUINO RGB 8×8 с 64 x WS2812B RGB, полностью адресная. Здесь я покажу вам, как запустить Tetris на ESP32 и самодельной светодиодной матрице WS2812B.Но просто хорошо знать. Он хорошо смотрится в помещении, даже при широком угле обзора (160 градусов), и великолепно выглядит при естественном освещении. отдельная микросхема драйвера светодиодов SOIC8, часто используемая в светодиодных цепочках. Светодиодная матрица с разрешением 16×16 пикселей, управляемая NeoPixel / WS2812b. Отображать. Для управления RGB-светодиодами требуется один контакт Arduino, поэтому в этом руководстве мы… WLED — управление WS2812B и многими другими типами цифровых RGB-светодиодов с помощью ESP8266 или ESP32 по WiFi! ESP32_FFT_VU — Измеритель громкости анализатора спектра для ESP32 и матрицы FastLED LedFx — LedFx — это сетевой контроллер светодиодных эффектов с поддержкой расширенных звуковых эффектов в реальном времени! LedFx может управлять несколькими устройствами и отлично работает с дешевыми .Это десятый комплект деталей Fritzing, который я сделал. Эта цифровая гибкая светодиодная матрица использует передовую интеллектуальную микросхему драйвера светодиодов WS2812B нашей компании в качестве базового блока. WS2812B — это интеллектуальный управляющий светодиодный источник света, в который интегрирована схема управления и микросхема RGB. Например, если на ESP32 выполняется вызов uart_set_pin(0, 1, 3,-1,-1), поскольку GPIO1 является значением по умолчанию для UART0. Вывод TX и GPIO3 являются выводом RX UART0 по умолчанию, оба будут подключены соответственно к U0TXD и U0RXD через IOMUX, полностью минуя матрицу GPIO.DS18B20 — датчик температуры, который можно использовать в различных простых проектах. Моя цель — показать счет, без прокрутки или любой другой анимации. Пример Esp32 Fastled xy матрица Ws2812b #fastled #esp32devkitc #esp32project #led #ws2812bledstrip #ws2812b #ledrgb. 210 долларов. fastled artnet, Jual WS2812 5050 64 LED Dot Matrix RGB 8x8Bit WS2812B NeoPixel для Arduino по цене 138 рупий. Вот моя установка: ESP32s (марка Node mcu esp32) с использованием Arduino IDE 3. Этот пост посвящен светодиодной ленте WS2812B, которая представляет собой адресуемую светодиодную ленту RGB.> с полосой WS2812B, затем преобразуйте его вывод из последнего пикселя с помощью > ATtiny и продолжите линию с SK6812. Сопровождающий: Доминик Бухсталлер. Расширение — 2x 7-pin. Процесс загрузки довольно прост, просто не забудьте обновить код, указав свои учетные данные WiFi. Купите контроллер матричной панели AZSMZ ESP32 RGB LED (тип HUB 75) с использованием I2S DMA Arduino с открытым исходным кодом на github на Aliexpress за 30 долларов США. Развернутый код можно найти в файле src/main. Адресная гибкая светодиодная матрица WS2812B 16×16 широко совместима.Большие «пиксельные» рождественские светодиодные фонари. WS2812B — это компоненты 5050, которые объединяют схему управления и микросхему RGB в одном корпусе. Для справки: я использую микроконтроллер ESP32 (WiFi), программное обеспечение Arduino, матрицу RGB WS2812B 16*16 и, конечно же, iPhone 8 Plus для управления цветовыми функциями и яркостью. Он бесплатный и простой в использовании. Google Ассистент ESP32. Установка платы ESP32 в Arduino IDE. Я подключил светодиодную матрицу с помощью SN74AHCT125 в качестве переключателя уровня к контакту 4. Согласно техническому описанию ESP32, интерфейсы I2C ESP32 поддерживают: Стандартный режим (100 Кбит/с) Быстрый режим (400 Кбит/с) До 5 МГц, но ограничено силой подтягивания SDA.Комплект светодиодной панели 8X 16*16 WS2812B RGB LED + контроллер Wi-Fi + блок питания 256-пиксельная светодиодная панель. Скорость связи может быть низкой, 1200 бод будет более чем достаточно. Часы с ESP32 и светодиодной матрицей В этом эксперименте текущее время отображается с использованием модуля ESP32 и светодиодной матрицы. 41 — это не волшебное число, это верхний предел самой длинной деревянной доски, которую я смог найти в своем гараже. Светодиодная матрица ESP и WS2812 8×8. ESP32 — это недорогая плата микроконтроллера с низким энергопотреблением от Espressif. В этом руководстве показано, как управлять направлением и скоростью двигателя постоянного тока с помощью ESP32 и драйвера двигателя L298N.Разница в том, что они используют разные библиотеки: в то время как платформа fastled использует библиотеку FastLED, this. Re: WS2812B vs 2811. Все наборы можно найти под тегом «fritzing» здесь. Схема светодиодов WS2812B Attiny85 Arduino. ESP32 HUB75 LED MATRIX PANEL Дисплей DMA: Экспериментальный DMA … Adafruit Industries, Уникальная и забавная электроника и наборы для самостоятельной сборки M5Stack ATOM Matrix ESP32 Development Kit: ID 4497 ​​— ATOM Matrix размером всего 24 x 24 мм является самой компактной платой для разработки в M5Stack серия наборов для разработки.Об этой принципиальной схеме и осциллограммах ~ Введение: В этом проекте мы будем соединять светодиодную ленту NeoPixel WS2812B с Arduino для цвета радуги. Но питание и управление 16 000 анимированных RGB-светодиодов — немалый подвиг, поэтому Дэйв обратился к скромному ESP32. Случай SoftRF v5 (для TTGO T-Beam) от xkremator 9 августа 2018 г. (2) Аргументы функции setCursor(x, y) задают нижнее левое текстовое положение курсора. 28 февраля 2022 г .; коды радиологических процедур МКБ-10; определение афтершока.Чип ESP32 объединяет двухъядерный процессор с 448 КБ ПЗУ, 520 КБ SRAM, 16 КБ SRAM в RTC, 802. Как и в предыдущих наборах, это обычно те части, которые мне нужны для моих собственных проектов. В состав микросхемы входят декодер двоично-десятичного кода B, схема мультиплексного сканирования, сегмент и . Форм-фактор UNO позволяет использовать существующие платы Arduino Shield с беспроводным процессором ESP32. €19. Если вы хотите пустой блок, пожалуйста, запросите заказ. show() для обновления отображения после рисования. Подключение KIONIX SPI/i2C-KX224 1053.73 95 20. EAN: 4260513991226. На самом деле должно было быть два. Уровень аппаратной абстракции (HAL) STM32Cube, встроенное программное обеспечение уровня абстракции STM32, обеспечивающее максимальную переносимость микроконтроллера STM32. С адресной светодиодной лентой WS2812B вы можете управлять. У нас есть ввод данных на одной стороне платы, а на других сторонах у нас есть вывод данных для подключения следующего светодиода. 00. Плата Atom оснащена инфракрасным светодиодом вместе с матрицей RGB-светодиодов 5 x 5 на панели, встроенным датчиком IMU (MPU6886) и модулем Yh3.Arduino Nano и NeoPixel WS2812B. Демонстрация для начинающих (без инструкций) 1 час 2846. Он включает в себя интеллектуальную защелку данных цифрового порта и схему привода усиления с изменением формы сигнала. Добро пожаловать в мой проект WLED! . С этой настройкой я могу использовать все виды примеров FastLED с Arduino IDE, но переключение на модуль NodeMCU ws2812 почему-то не работает. Припой, бессвинцовый. Контроллер WLED ESP32 Soundreactive Digital V41 Линии управления DTR и RTS, в свою очередь, подключены к контактам GPIO0 и CHIP_PU (EN) ESP32, поэтому изменения уровней напряжения DTR и RTS загрузят ESP32 в режим загрузки прошивки.Этот ESP32 RandomNerdTutorial — отличное место, чтобы начать изучать эти нюансы ESP32, а также учит, как использовать PWM с платами на основе ESP32. На приведенной выше принципиальной схеме понижающий трансформатор с 220 В на 24 В используется для понижения напряжения 24 В переменного тока. Последние разработки на Github. Модули можно каскадировать для создания больших кластеров. Дополнительные поддерживаемые варианты, которые изначально не были в фокусе: TTGO T-Display ESP32 Плата для разработки модуля WiFi и Bluetooth для Arduino 1. Особенности.Светодиодная лента с WS2811 может иметь отдельные красные, зеленые и синие светодиоды (купить ленту на eBay) WS2812. Это светодиоды с индивидуальной адресацией, для которых требуется только один контакт данных. 0 и Wi-Fi и представляет собой обновление оригинального M5StickC с большим экраном. место проведения фестиваля золотой лихорадки. Используя светодиодную матрицу RGB на основе светодиодов высокой яркости 5050 SMD, необходимо использовать внешний источник питания, поскольку матрица RGB может поглощать более 10 мА на светодиод, следовательно, при горении всех светодиодов на максимальной яркости может потреблять более 2 мА.Управление осуществляется из приложения для Android через Bluetooth. ширина(). Чтобы правильно управлять WS2812B, вы должны проверить, в каком направлении должна быть направлена ​​полоса. Сопровождающий: Даниэль Гарсия. Усовершенствованный светодиодный контроллер WS2812/SK6812 RGB/RGBW с программированием анимации на языке Python «на лету», редактором веб-кода/интерфейсом управления, поддержкой 1D, 2D и 3D-дисплеев и E1. Обычно полосы можно купить с количеством модулей WS2812B от 30 до 144 на метр. LED-1971 имеет дополнительные монтажные отверстия. Новая настройка Оцените мое новое рабочее пространство.raspberry-pi led ws2812b rgb sacn e131 led-controller led-strips led-matrix led-cube sk6812 rgbw rgbw-светодиоды rgb-led. Отзывы. 12 встроенных RGB-светодиодов WS2812B. В моем видео я управляю 410 светодиодами с помощью одного ESP32, вы сможете добиться того же с ESP28266. Posted in Ссылки на Hackaday Tagged arduino, конкурс, ESP32, fastLED, neopixel, реверс-инжиниринг, листовые товары, советы по магазинам, usb Красивый дисплей Ambilight DIY 3 декабря 2016 г., Джеймс Хобсон 18. Обеспечьте высокую производительность и низкое энергопотребление светодиодных лент.2)が使える (※1) IOが大幅に増えた 秋月で700円と安い (ESP8266は550円) (※2) 技適取得済み ※1 ただし、Bluetoothに関してはライブラリの対応はまだまだこれ . Esp32 example Fastled xy matrix Ws2812b #fastled #esp32devkitc #esp32project #led #ws2812bledstrip #ws2812b #ledrgb Prije 2 godina. 2FT 1m. Problem: WS2812 / WS2812B / NEOPIXEL not working with ESP32 code compiled in Arduino using the FastLED or Adafruit libraries. Arduino library for interfacing with the BMP388 barometric pressure sensor which can be used for inferring altitude information. by donsky.Мы создали этот проект с помощью PlatformIO IDE. О Esp32 Fastled Ich gkaube aber, es war ein 3,3V->5V Pegelwandler nötig, weil seine WS2812B-Matrix sonst nicht dem Pegel des ESP32 klarkam. Прокрутки текста я так и не нашел. Взаимодействие светодиодной ленты WS2812B Neopixel с NodeMCU ESP8266. Он даже имеет встроенные Bluetooth и Wi-Fi. Это отличное место для подключения сотен устройств IoT, включая ESP32, ESP8266, Arduino и многое другое. Другие примеры можно найти здесь. фф.Documents. ESP32とは? ひとことで言うと、WiFiとBluetoothが使える安いマイコンモジュールです。 ESP8266の上位版的な製品 WiFiに加え、Bluetooth (Classic及びBLE 4. This version is the 3mm pitch 64×32 RGB LED Matrix. When the counter reaches -30, the cursor value would reset to the right, which is the value of matrix. New ESP32 FastLED drivers As of 2018, FastLED now has 2 ESP32 drivers: a software one, and an RMT driver one. This means that between the center of one LED and the center of the next one there is a distance of 3mm. By stacking coloured blocks on top of each other a control program can be rapidly generated.Проблема с питанием esp32/ws2812b. Быстрая и многофункциональная реализация веб-сервера ESP8266/ESP32 для управления светодиодами NeoPixel (WS2812B, WS2811, SK6812) или наборами микросхем на основе SPI, такими как WS2801 и APA102! SK6812 является прямым клоном WS2812B, а SK6812mini поставляется в меньшем корпусе с 3. Теги: Управление 410 RGB LËD (WS2812b) с ESP32 и ESP8266, Источник: Youtube. Прямо сейчас он основан на взбивании битов с использованием noploops, но теперь, когда выпущена библиотека RMT, я планирую сосредоточиться на переходе на нее как можно скорее.Все это вместе с его битоватым форм-фактором также предоставляет больше GPIO. Светодиодная матричная панель WS2812B 8×8 представляет собой квадратную конструкцию из 64 светодиодов RGB. // Сколько светодиодов в вашей полосе? // необходимо определить DATA_PIN. У меня всего 10 строк. место проведения фестиваля золотой лихорадки MPY Blockly — это бесплатный инструмент визуального программирования для Micropython на ESP32 Посмотреть на GitHub Скачать (20220321) Что такое MPY Blockly? MPY Blockly — это бесплатные инструменты визуального программирования для Micropython на ESP32. 11 b/g/n/e/I Wi-Fi, Bluetooth v4.Он может похвастаться 64 индивидуально адресуемыми RGB-светодиодами WS2812b. Робот для обхода препятствий Arduino L293D Robo Shield. Библиотека MIDI Control Surface для Arduino. Светодиодная матрица RGB 8×8! Этот модуль представляет собой квадратную панель с Xh3. Я ожидаю, что интерфейс останется прежним. методы культивирования кампилобактеров; Корм для кошек iams вызывает у кошек болезни. WS281x Библиотека рендеринга светодиодных матричных изображений. Ping Pong Led Wall ⭐ 1. ESP32 — это популярная маломощная система на микроконтроллерах с интегрированным Wi-Fi и двухрежимным Bluetooth, что делает ее пригодной для разработки и прототипирования решений IoT.В зависимости от интенсивности трех отдельных красных, зеленых и синих светодиодов мы можем моделировать. Для этого примера плата будет питаться от USB-кабеля. Это может быть очень полезно, потому что это означает, что вам не нужно иметь физический доступ к контроллеру, чтобы изменить то, что воспроизводится. а в esp32 такой функции нет. Во-вторых, вам нужно объявить свою светодиодную матрицу, для этого вы наберете CRGB, затем дадите имя своей светодиодной ленте, а затем сообщите ей, сколько светодиодов в вашем массиве, используя переменную, которую вы определили в шаге 1. .WS2811. Также доступна функция setBrightness(). Карта MicroSD ESP32. 1x ATOM Matrix Приложения Контроллер терминала Интернета вещей Узел IoT Носимые периферийные устройства Спецификация Ресурсы Параметр ESP32 Двухъядерный процессор 240 МГц, 600 DMIPS, 520 КБ SRAM, Wi-Fi, двухрежимный Bluetooth Flash 4 МБ Потребляемая мощность 5 В при 500 мА Порт TypeC x 1, GROVE (I2C+ I/0+UART) x 1 PIN-порт G19, G21, G22, G23, G25, G33 RGB LED WS2812B x 25 MEMS. Убедитесь, что индикатор питания на плате горит (на моем . Таким образом, я пытаюсь создать приложение для Android .107-Arduino-BoostUnits. Присоединяйтесь к сообществу GrabCAD сегодня, чтобы получить доступ и скачать! Esp32. Встроенный матричный светодиодный контроллер для платформы ESP32. Шум на выводе данных Этот товар Комплект светодиодных лент Longruner WS2812B Матрица 8×32 256 пикселей Цифровая гибкая встроенная светодиодная лампа WS2812B IC с подсветкой Full Dream Color DC5V LWS03. Опубликовано 14 апреля 2019 г. Полная документация на матрице esp32 rgb, ESP32 Matrix Shield (Mini 32) от Брайана Лоха на Tindie. Крошечный комплект разработчика на базе ESP32 со встроенной светодиодной матрицей 5×5 RGB, которая также функционирует как программируемая кнопка.We’ll show you how to control individual LEDs, create functions to produce awesome lighting effects, and build a simple … WS2812B and WS2813 WS2813B versus WS2812B~ The newer version of ws2812b is the ws2813b, which has dual signal lines to prevent a led failure also consecutive leds fail. 1 out of 5 stars 608. To play audio sounds on the ESP32 board, we need audio files in. Arduino HourGlass with Matrix Display and MPU6050. ws2812b灯珠简介 可以看到,ws2812灯珠支持级联,我们只需要一个引脚即可驱动 1024 个灯珠,这无疑给我们省了很多io口,驱动方式也是异常的简单,只需要按照格式去改变io口电平就可以了,这让任何一款单片机都可以使用这款灯珠;.У меня та же проблема. Подайте 5 В на контакт VCC и соедините GND с GND. Требуемое оборудование: Цифровая светодиодная матрица RGB 16*16 состоит из светодиодов WS2812B RGB. Похоже, это обычные RGB-светодиоды WS2812B с индивидуальной адресацией, которые большинство людей называют торговой маркой Adafruit «NeoPixel». 107-Ардуино-BMP388. 1. Первое, что вам нужно сделать, это подключить плату ESP32 к вашему Mac. Mokungit Colorful X1 WS2812B 1903 WS2811 / LPD6803 Музыкальный светодиодный контроллер 5-24 В 600 пикселей Макс 28 мая 2020 г. Как подключить 50-футовые светодиодные ленты 6803 к контроллеру-1Расширение MakeCode для использования светодиодных лент и матриц WS2812b / Neopixel. В настоящее время я пытаюсь решить проблему, возникающую при попытке закодировать мой проект Blynk. Артикул: A100030563 Категории: 32-битные платы, Встроенные платы и модули, Беспроводные модули Метки: 2. Светодиодная матрица WS2812B RGB. Светодиодная лента Arduino WS2812B: подключение и код светодиодной ленты Arduino WS2812B. В этом руководстве мы рассмотрим адресную светодиодную ленту WS2812B, рассмотрим все ее характеристики, а также объясню, как использовать ее с Arduino. .Комментарии (0) Нравится (0) Загрузить фото: Обзор Всего можно загрузить только 1 файл. Подготовка с помощью аудиофайлов. Программируемая кнопка. com/espressif/arduino-esp32», «email»: «[email protected] { «packages»: [ { «name»: «esp32», «maintainer»: «Espressif Systems», «websiteURL»: «https://github. stl 17 x LED-MATRIX-GRID-wStrip. Хорошо работает с все светодиодные ленты 5V и легко управляются Светодиодные матричные дисплеи 8×32, такие как Pixel It. Каждая новая линия имеет противоположное направление. Каждая линия размещается по 16 пикселей, и на каждой панели есть 16 последовательных линий.Инвертировать матрицу с помощью кнопки. Один из 0, 1, динамический. Он имеет тот же размер, тип и количество светодиодов. Размер каждого файла не может превышать 2 МБ. Ардуино СТМ32. Введение Протокол WS2812B Логика 0/1 представлена ​​определенным шаблоном, 0 — это короткий высокий импульс и длинный низкий, 1 — длинный высокий… Привет, ребята. ESP32 действует как веб-сервер, где мы можем управлять различными нагрузками переменного тока, подключенными к нему. ¶. Библиотека Arduino для обеспечения boost::units для платформы Arduino. 0 alpha1 теперь поддерживает ESP32-C3-DevKitM-1.WLED — это прошивка для устройств на базе ESP32, которая позволяет легко управлять светодиодами RGB (например, NeoPixels) через WiFi. Многие библиотеки Arduino доступны на GitHub. Начало работы с RGB-светодиодом NeoPixel / WS2812: [воспроизвести видео] В этом руководстве мы рассмотрим адресуемый светодиод RGB (WS2812), широко известный как Adafruit NeoPixel. В этом руководстве вы узнаете, как управлять различными светодиодами с помощью микроконтроллера на базе Arduino, ESP8266 или ESP32. Это был интересный проект, и я очень доволен конечным результатом.Легко печатать: можно печатать без поддержки, тип нити не имеет большого значения. 65V для чтения АЦП. Есть шесть отверстий для контактов, куда вы можете припаять разъемы или провода. Icon64 построен на основе модуля микроконтроллера ESP32 WROVER B. Для отображения требуется, чтобы был определен компонент AddressableLight, такой как FastLED Light или NeoPixelBus Light. Я управляю светодиодной матрицей WS2812 16×16 с использованием драйвера RMT, и все работает стабильно, когда Wi-Fi отключен. Ws2812b — это один из типов светодиодов, которыми можно управлять с помощью этого приложения WLED.WS2812B ESP8266, метеостанция WeMos D1 mini RGB Прокрутка сообщений WiFi Home IoT Светодиодная матрица DHT12 DHT22 DS18B20 Neopixel Neomatrix. Пример RGB-светодиода ESP32 и WS2812b. Все контакты ввода/вывода имеют 3. См. мою страницу на ESP32 8 или 16 Параллельный выход и драйвер. 40 Рабочая температура 3D-антенны от 320F до 1040F (OOC. Этот светодиод был бы очень интересен, если бы мы могли управлять светом с помощью нашего телефона. Библиотека led_matrix. Замена У нас также есть очень похожий модуль LCD-1971. Esp32 candue Esp32 candue 2 августа 2018 г. — Исследуйте доску Tres Catorze «Led control» на Pinterest 41 просмотров 6 ответов 0 голосов 64 включая НДС Зеленый светодиод 5 мм R Мы будем использовать два встроенных компонента для сборки фонарей-носорогов Мы будем использовать два встроенных компонента для сборки Хорнбилл огни.(Эй, поставщик, в будущем включите 2 набора контактов). В этом посте обсуждается, как создать свой собственный проект домашней автоматизации с использованием ESP32. Порт ESP32 библиотеки SmartMatrix на низком уровне основан на примере параллельного интерфейса Sprite_TM ESP32 I2S. x, ESP8266 или ESP32 ID Имя Обозначение Количество посадочных мест; 1: WS2812B: Д1, Д9, Д17, Д25, Д33, Д41, Д49, Д57, Д2, Д10, Д18, Д26, Д34, Д42, Д50, Д58, Д3, Д11, Д19, Д27, Д35, Д43, Д51, Д59,Д4,Д12,Д20,Д28,Д36,Д44 . Место проведения фестиваля золотой лихорадки nodemcu fastled ws2812b. com MechanicalDimensions PINconfiguration PINfunction NO.Полная серия цифровых светодиодных лент. Первоначально ставшие популярными благодаря светодиодным чипам WS2812b (Neopixel), в настоящее время существует множество вариантов, которые вы можете купить. 13.07.2018 Анимированные GIF-файлы для SmartMatrix или NeoMatrix (Neopixel/WS2812B) с SDcard или SPIFFS, на Teensy 3. Светодиодная лента WS2812 в виде матрицы с прокруткой текста #62226. Se trata де ип привел кон Lógica integrada, де Манера дие podemos conectar multitud де Эллос secuencialmente у acceder Individualmente Cada Uno. В качестве примера посмотрите на схему платы разработки ESP32 DevKitC.Светодиодные пиксельные ленты представляют собой ленты, на которые вмонтированы небольшие светодиодные модули. Подпишитесь на Instagram. Штырь, помеченный как DIN, на самом деле является DOUT, а тот, что помечен как DOUT, является вводом данных. Перед подключением или отключением убедитесь, что на MATRIX Voice и Pi не подается питание. 11 двоичных файлов, адаптированных для этого устройства (изменены контакты для светодиода и кнопки и изменена файловая система) Демонстрационное видео и простые инструкции ниже! Введение. esp32 rgb matrix, ESP32 Matrix Shield (Mini 32) от Брайана Лоха на Tindie. Теперь нет необходимости использовать модуль часов реального времени, потому что время синхронизируется с .Компьютер, который легко помещается в кармане, содержит микросхему ESP32-PICO-D4, интегрированную с Wi-Fi, … WS2812B LED матричную плату 4×4. Это код для отправки с сервера веб-сокетов на Heltec ESP32 в Heltec CubeCell и мерцания на основе результата конкретной строки: WS2812 IntelligentcontrolLED Integratedlightsource http://www. Я обнаружил, что с библиотеками работают только простые скетчи, такие как strandtest и так далее. Я напечатал свой с PETG, но PLA или что-то еще должно работать нормально! Я напечатал шейдер белым цветом, а остальные — светло-серым с соплом 0,6 мм.NeoPixel — это семейство колец, полосок, досок и палочек… У меня есть светодиодная матрица P3 64×32, которая раскрывает две особенности дисплея: 1) Часть имени P3 указывает на то, что дисплей имеет шаг 3 мм. В окне поиска напишите ESP32, и вы найдете вариант ESP32 от Expressif Systems. Blynk + ESP32 + WS2812B Управление яркостью. 5 мс или даже 2. Возможно, вы уже видели такие игровые контроллеры. Re: Светодиодная матрица WS2812 с esp8266. ) с использованием выходного периферийного устройства RMT микроконтроллера Espressif ESP32.Но в дополнение к этому нам также необходимо отключить питание матрицы, потому что она потребляет около 250 мА в режиме ожидания, что превышает максимум 100 мА, который мы можем легально получить от USB без согласования (и без текущей рекламы CC / обнаружения BCS). WS2812B — это светодиодный источник света с интеллектуальным управлением, в котором схема управления и микросхема RGB интегрированы в единый пакет из 5050 компонентов. 2️⃣ WS2812B NeoPixel Addressable LED Ring-60 LED https: . Для светодиодных чипсетов, основанных на SPI (четыре провода — данные, часы, // Раскомментируйте/отредактируйте одну из следующих строк для вашего расположения светодиодов.После того, как вы выведете провода из концентратора, подключите сигнальный и заземляющий провода к Arduino. Эта аппаратная установка работала на 100% идеально, когда . Я играл с матрицей ESP32 и WB2812 LED 8×8. Например, светодиоды WS2812B имеют сигнальное напряжение 5В. Есть 2 типа WS28212, 2812 и 2812B. Библиотека Arduino с несколькими визуальными эффектами (C++ Oject-Oriented) для WS2812B. M5StickC сам по себе является очень полной платформой для разработки ESP32, но, конечно, чем больше светодиодов, тем лучше! .Некоторые предложения о том, чтобы попробовать более мощный ESP8266 или ESP32. B. Grumpy_Mike: Потому что вам не нужна библиотека для управления ими, кроме обычных драйверов WS2812. Самый компактный рабочий стол из серии мобильных устройств M5Stack. Jakarta Pusat Focus Camera Shop Opi (41) Tambah ke Wishlist. Теперь хочу перейти на чипы esp8266. Вы можете отрегулировать его размер, обрезав полоску ножницами в нужном месте (нужные места для вырезания… Библиотека ESP32 WS2812B. Бюджет 100 фунтов стерлингов. Аудиовизуализатор ⭐ 5.Грубый обзор. Полный код для ESP32 NeoPixel приведен в конце этого руководства. Проверка выполняется на … черт возьми, если вы хотите добавить горшки в ESP32, вы также можете изменить цвета с помощью ручек, если вы на физические кнопки в вашем автомобиле, в противном случае, как и я, я интегрируюсь в сеть автомобиля и в зависимости от состояния автомобиля, число оборотов в минуту, открытые двери, скорость, парк или движение, напольные фонари с дверями, любое событие, которое автомобиль может передать по CANBUS, вы можете получить код. 96-дюймовый OLED-дисплей на борту, 4 кнопки.Потому что эти платы поддерживают HID или устройства с интерфейсом пользователя через USB. Я просто написал много кода для него. Все-в-одном 5050 (5 мм x 5 мм) RGB-светодиод — 6 контактов (сейчас трудно купить) WS2812B. Более новой версией ws2812b является ws2813b, который имеет двойные сигнальные линии для предотвращения отказа светодиода, а также отказа последовательных светодиодов. Это имеет . Пункт имеет 0. Вам понадобится Teensy, Raspberry Pi, FPGA или макетная плата с более высокой скоростью обработки и памятью. Видео со всей историей и подробностями Это 25-минутный мэшап всех видеоклипов, включая раздел о перепрошивке ардуины через ISP (AVR 328p): Огромный гараж Дэйва был забит светодиодами.В этой статье мы собираемся подключить матрицу 16 × 16 к плате ESP32 (Smôl от SparkFun. Умные очки дополненной реальности, управляющие 410 RGB LËD (WS2812b) с ESP32 и ESP8266. Библиотека включает в себя несколько примеров эскизов. для справки. Компьютер, который легко помещается в кармане, содержит чип ESP32-PICO-D4, интегрированный с WiFi, Bluetooth и 4 МБ встроенной флэш-памяти SPI.1 ноября. концепция параллельной обработки на микроконтроллере стала 20-футовой игрой Angry Birds, дроидом-мышью из «Звездных войн», флагом сообщений музыкального фестиваля EDC, школьным информационным центром (построенным студентами!) и многим другим!Принципиальная схема и подключение приведены ниже. Встроенный интерфейс USB-C для программирования. Вы также можете добавить ультразвуковой датчик HC-SR04 для включения светодиода. 31 поддержка sACN для Raspberry Pi. M5StickC PLUS питается от ESP32-PICO-D4 с Bluetooth 4. Fivebyfive ⭐ 6. Цель этой статьи — показать все распиновки и платы NodeMCU, которые доступны в настоящее время. используйте микроконтроллер ESP32 для управления полосами. Имея размер всего 24×24 мм, он отлично подходит для проектов, в которых мало места! Эти маленькие ребята отлично подходят для включения во всевозможные проекты, которые выиграют от умного Wi-Fi Connecte Meters ws2812b Pixel Strip 2; Адаптер Octows2811 для подростков 2; Фоторезистор 2; Блок питания 2; Нажмите кнопку 2; Резистор 2; Стрипборд 2; Светодиодная лента WS2812B 2; провода 2; тактильный переключатель 2 под прямым углом; динамик 2; 16.ИК-датчик Arduino Датчик обхода препятствий L293D Robo Shield. (Аппаратное обеспечение) Облегченная библиотека для управления светодиодами и светодиодными цепочками на основе WS2811/WS2812 для 8-битных микроконтроллеров AVR. По этой причине я последовательно включил диод на +5В. Эта большая 8×32 пикселей гибкая светодиодная матрица WS2812B (или «NeoPixel») — отличный способ добавить впечатляющее количество цветов, сохраняя при этом возможность индивидуального управления каждым светодиодом. Красивый цвет достигается за счет светодиода RGB WS2812B, который обычно называют Neo Pixel или Addressable Led. Этот цвет может создать такой удивительный световой эффект для украшения дома, проектов DIY или для коммерческих целей.500 м2 Verkaufsfläche. Шаг 4: Прошить модуль ESP8266. WLED был написан для работы на микроконтроллерах ESP8266 и ESP32, чтобы помочь управлять светодиодами NeoPixel (WS2812B, WS2811, SK6812, APA102). Затем сигнал смещается двумя резисторами 100k в формат 3.wav, потому что ESP32 может воспроизводить аудиофайл в формате . Затем он отправляет сигнал PWM с соответствующим значением на GPIO, которые находятся в состоянии . ESP-WROOM-32 Двухъядерный модуль разработки ESP32 WiFi. Hias cantik-cantik, boleh lah jadikan sebagai варенье Hari Raya.Беспроводная связь 4 ГГц, модуль Bluetooth с низким энергопотреблением, модуль Bluetooth, ESP-WROOM-32, ESP32, модуль WiFi. Низкоуровневые API-интерфейсы (LL), предлагающие быстрый и легкий уровень, ориентированный на экспертов, который ближе к оборудованию, чем HAL. Каждый светодиод адресуется по номеру строки и столбца.接下来,让我带领大家从点亮一个 … WS2812B Breakout — Интеллектуальный светодиод RGB (5 шт.) Артикул: 2018144. Postby lbruder » Пт, 25 ноября 2016 г., 20:40. Для создания точечной матрицы 8×8 все клеммы анодов соединяются вместе в строках с R1 по R8, аналогично катоды соединяются вместе в столбцах с C1 по C8.Отключите микроконтроллер ESP32 от питания и выполните подключение следующим образом: Светодиодная лента Gnd (-) к Gnd на ESP32 У ESP32 доступна шина 0 или 1, но у ESP32-S2 только шина 0. Micro:bit Это небольшое развитие b. nodemcu быстро запускает ws2812b. Это весьма полезно, поскольку позволяет отображать более плотные матричные дисплеи, чем обычные 5. В основном элементе управления используется чип ESP32-PICO-D4, который интегрирован с технологиями Wi-Fi и Bluetooth и имеет 4 МБ встроенной флэш-памяти SPI. Это крошечное устройство позволит вам реализовать свои идеи, обогатить свой творческий потенциал и ускорить создание прототипов IoT.Что такое WS2812b? WS2812B — это светодиодный источник света с интеллектуальным управлением, в котором схема управления и микросхема RGB интегрированы в корпус из 5050 компонентов. Он поставляется с одним набором штифтов. Резюме: Светодиодная матрица 8×8 точек — очень интересное устройство, потому что при наличии надлежащих инструкций можно запрограммировать срабатывание отдельных светодиодов или любой группы светодиодов. Пожалуйста, ознакомьтесь со всеми обновлениями COVID-19 здесь, так как некоторые поставки могут быть задержаны из-за правил безопасности CDC и кадрового обеспечения. Таким образом, подключение входа данных к контакту, обозначенному как DOUT, зафиксировало ошибку .RGB-светодиод. Разница в том, что при втором варианте подключение к сети немного слабее. В этом уроке мы узнаем, как управлять светодиодами RGB с индивидуальной адресацией или светодиодной лентой WS2812B с помощью Arduino. только формат wav. Поскольку используется матрица 16 x 16, ось Y setCursor должна быть установлена ​​на 16 вместо 8. Особенности ¶. Подключите USB-кабель к ноутбуку. Предусмотрен WLED 0. Низкая нагрузка на ЦП — после инициализации данные пикселей перекачиваются на входы матрицы через механизм DMA непосредственно из памяти. Пример светодиода ESP32 FastLED APA102-2020.Поделись. Все было измерено логическим анализатором, чтобы избежать отклонений в millis() (потому что некоторые библиотеки отключают прерывания). Список 438 библиотек в архитектуре esp32. Ваш ESP32/ESP8266 получает запрос и разделяет значение для каждого параметра цвета. Основная причина, по которой я занимаюсь этим проектом, заключается в том, что у меня есть светодиодная матрица WS2812B для несвязанного проекта, и я хотел поиграть с ней, чтобы лучше понять… Здесь нам нужен переключатель уровня, потому что WS2812B использует сигнализацию 5 В, и ESP32 имеет 3.ESP32 — это OLED-клон d-duino-32, который вы можете найти на сайтах ebay/aliexpress. Доступно на всех выходных контактах. Шесть разъемов GPIO для подключения внешних датчиков. 8 в наличии. Следующим шагом будет загрузка кода в ESP8266. Каждый светодиод имеет собственный драйвер светодиода, который позволяет индивидуально адресовать и управлять каждым светодиодом. е. Это очень маленькая плата драйвера светодиодной ленты, работающая на плате разработки ESP32 формата FEATHER производства TTGO. Она позволяет управлять RGB-светодиодами длиной до 5 метров. Те же самые светодиоды ws2812B прекрасно работают на плате ESP8266 и стандартной плате ESP32, поэтому подробнее об этом можно узнать в записи в блоге ESPHOME.У меня есть идея проекта, в котором я хочу создать сетку 10×10 светодиодов ws2812b, которой я смогу управлять, подключившись к веб-серверу на ESP32, где будет матрица кнопок и палитра цветов, используемая для управления каждым отдельным цвет светодиода. 74 107 4. ESP32 имеет каналы 0-7, ESP32-S2 0-3 и ESP32-C3 0-1. 2-контактный разъем JST для питания. В общем, с официальными отладочными платами esp-idf проблем быть не должно. Оставьте… За последние несколько лет программируемые светодиодные фонари, такие как WS2812B, штурмом захватили мир освещения.Эти IoT-проекты охватывают широкий спектр популярных IoT-проектов и … 8-канальный WS2812B 5050 адресуемый RGB-светодиод для Arduino ESP8266 ESP32 из Tokopedia ∙ Promo Pengguna Baru ∙ Cicilan 0% ∙ Kurir Instan. Деревянная светодиодная игровая матрица на базе светодиодов Raspberry Pi Zero и WS2812B Спецификация: о проводке Esp32 Ws2812b. WS2812B. Быстрая и многофункциональная реализация веб-сервера ESP8266/ESP32 для управления светодиодами NeoPixel (WS2812B, WS2811, SK6812) или наборами микросхем на основе SPI, такими как WS2801 и ….Контроллер Esp32 Led Controller ⭐ 9. Теперь, когда программа правильно прошита в ESP32, Voice может работать без Pi, если вы решите это сделать. FastLED-esp32 — Параллельные выходы для esp32. На видео вы увидите мерцание, которое происходит из-за . Я научил новых участников программировать микроконтроллер ESP32 с помощью C++ и библиотеки FastLED. В ESP32 есть несколько по-другому реализованных библиотек под тем же именем, например, SD. Адресный свет. 4 МБ встроенной флэш-памяти SPI. 3В. Вот схема того, как вы должны подключить микросхему для управления светодиодами RGB с ESP32 и ESP8266.stl 17 x Rasterblatt_mit_Nut-LED-Matrix-v4.

.
