Чертежи ножей охотничьих: Более 800 чертежей и эскизов ножей

Содержание

Изготовление кухонных ножей. Эскизы ножей для самостоятельного изготовления Ножи из дерева чертежи охотничий

Многим мужчинам нравится иметь при себе красивый и в тоже время надежный нож. Особым предметом для гордости служит тот предмет, который сделан самостоятельно. Процесс создания такого изделия своими руками может занять много времени и усилий, но одновременно с этим увлекает. Человеку даются неограниченные варианты исполнения рукоятки и лезвия, тут все зависит от фантазии. Помочь определится с выбором могут чертежи ножей.

Важно понимать, что каждый нож приспособлен для определенной сферы. Мясник, рыбак или охотник, будут пользоваться совершенно разными инструментами. Поэтому при выборе чертежа стоит сперва определиться с целью использования. Также необходимо уделить внимание размерам, чтобы инструмент был удобен в использовании своему хозяину. Можно позаимствовать какую-то часть с чертежа или целый элемент. Чертежи помогут воплотить в реальность задумку и сделать вас счастливым обладателем нового ножа и вызывать восторг у друзей и знакомых.

Виды ножей

По сфере применения они делятся на несколько категорий:

метательные;
туристические;
охотничьи;
рыбацкие;

Для любителей метать ножи, одного будет мало, а покупка комплекта может обойтись достаточно дорого. Поэтому каждый может попробовать изготовить самостоятельно. Опишем несколько примеров, которые пользуются популярностью.

Метательные ножи «Кобра» изготавливаются в г. Златоуст компанией «Оружейник». Чертежи ножей различных моделей есть в открытом доступе в интернете, но на данный момент выпускается официально только одна. Дело в том, что разработчики сделали выбор в сторону изготовления одного, но проработанного и хорошо сбалансированного ножа. Заводской товар окрашивается в красный цвет, чтобы было легче найти.

Метательный нож «Овод» компании «Росармс», рисунки которого также легко найти, выполняется из фирменной златоустовской стали. Оригинальная находка в дизайне – это использование в качестве рукоятки обычного шнурка. От этого же производителя есть другой нож для метаний под названием «Удар». Увеличенный размер и вес позволяют кидать его на более длинные расстояния.

Требования к ножам для туризма, рыбалки и охоты рекомендуют использование нержавеющих сталей, найти эскиз не представляет труда. Рукоятки выполнять всадными, так как накладные элементы в процессе эксплуатации могут расколоться от нагрузок. Туристический нож может включать в себя несколько лезвий и инструменты, которые могут пригодиться в походе. Варианты для охоты и рыбалки должны быть острыми на протяжении долгого времени, чтобы человек с их помощью мог качественно разделать мясо или рыбу.

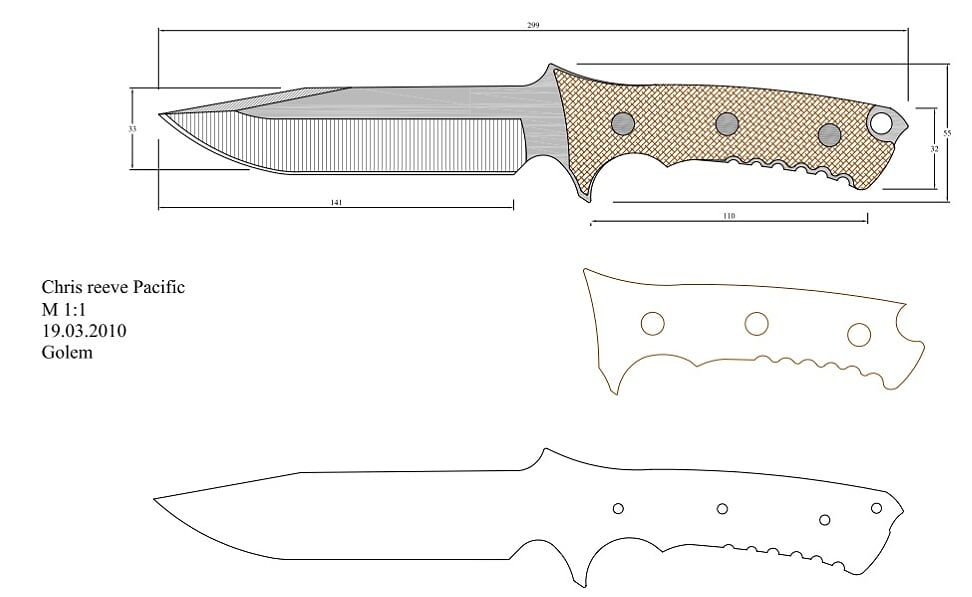

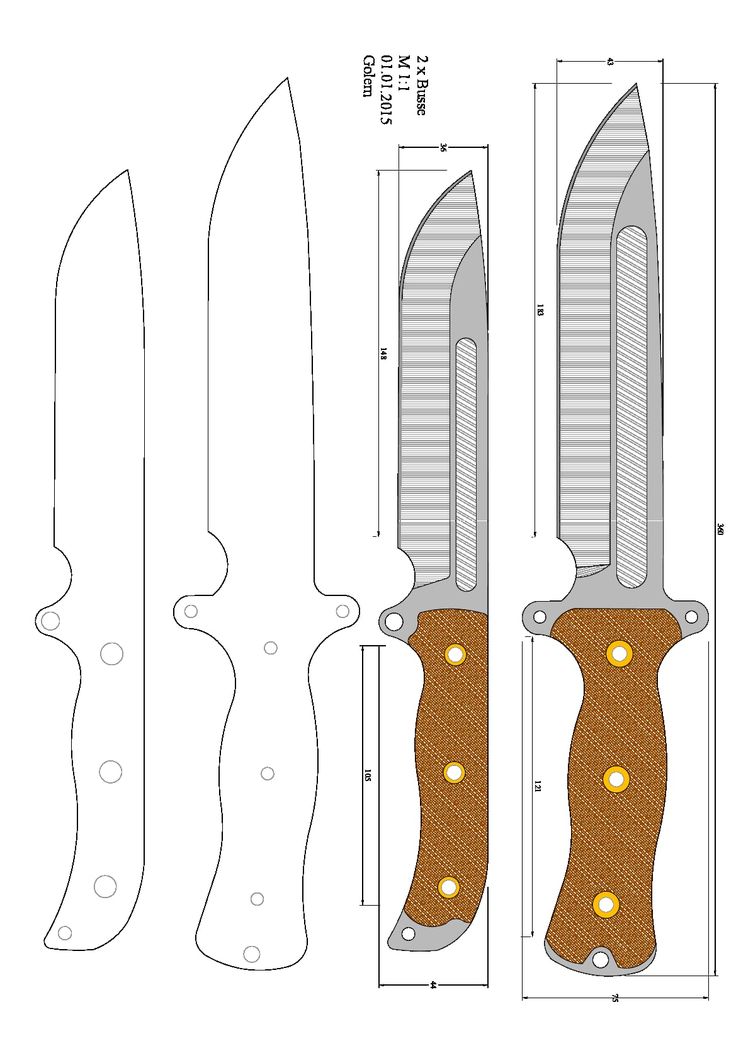

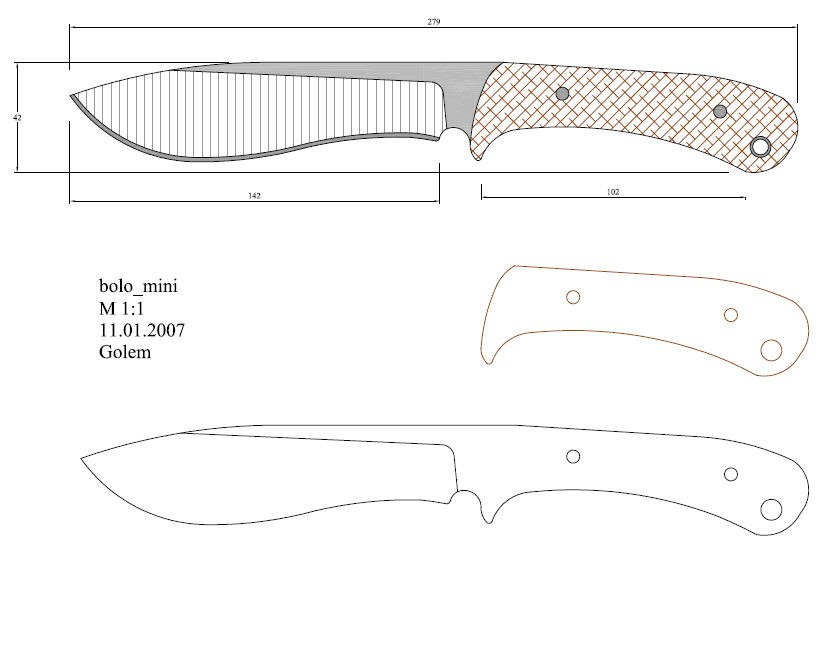

Как пользоваться чертежами

Первым делом необходимо распечатать эскиз на картон или плотную бумагу. Масштаб чертежа и ножа должен быть один к одному.

Если заготовку будет делать другой человек, следует подробно изложить все требования и указать размеры на чертеже. Выстричь трафарет и прислонить к листу металла, обвести его кернером или маркером. Заготовку вырезать с запасом в 1-2 мм и затем удалить излишки напильником или другим инструментом.

Рукоять выполняют чаще всего из дерева, которое мало усыхает и обладает достаточной прочностью. Подойдут для этого:

береза;
орех;
железное дерево;
вереск и др.

Если рукоятка будет накладная, то потребуются заклепки небольшого диаметра. Изготовить их можно из латунного прутка.

Из инструментов понадобятся:

сверла и зенкера;
наждачная бумага для грубой обработки и нулевая;
электродрель;
тиски;
напильники;
молоток.

Технологический процесс изготовления охотничьего ножа своими руками состоит из нескольких этапов.

Необходимо перенести чертеж со всеми размерами на пластину из металла.
По контуру вырезать заготовку, сточить лишнее и просверлить отверстия для заклепок.
Сделать режущую кромку лезвия. Закрепить будущий нож в тисках и напильником, под определенным углом, сточить металл. Повторить процесс с обратной стороны, если требуется. После обработки напильниками, завершить процесс наждачной бумагой.
Закалить лезвие в печи или на костре в течении 15 минут. Для этого поместить металлическую заготовку в непосредственной близости от углей или другого источника жары. Как только металл станет красного цвета, необходимо вытащить заготовку на несколько секунд. Проверять нагрев следует при помощи обычного магнита. Нагретый металл перестает тянуться к магниту. В таком случае нагрев нужно остановить.
Опустить горячую заготовку в масло вниз режущей частью. Погружение проводить не полностью, а только на 2/3. Держать в таком положении около минуты, а затем медленно погрузить в масло полностью.

Произвести отпуск в духовой печи при температуре 400 °С на протяжении 45 минут.
Выполнить чистовую обработку наждачной бумагой или другими средствами.
Изготовить из древесины рукоять по эскизу, просверлить отверстия для заклепок.
Пропитать рукоятку специальными растворами для увеличения срока эксплуатации.
Произвести сборку всех частей.
Отполировать рукоять.

На этом процесс изготовления закончен и мы имеем красивый и надежный самодельный нож.

Каждый охотник понимает, что без специального ножа не обойтись – с помощью него и наколоть лучину для костра можно, и починить снаряжение, и обработать добычу. Таким образом, это приспособление является поистине универсальным. И сделать его таким можно самостоятельно на свой вкус.

Материалы и инструменты:
1. Наждачный камень.
2. Алмазный надфиль.
3. Дрель.
4. Свёрла.
5. Напильники.
6. Абразивные бруски.
7. Выпрямитель тока.
8. Паяльник.
9. Шлифовальный круг.
10. Металл для ножа. Желательно выбрать быстрорежущую инструментальную сталь.
11. Дерево для изготовления рукояти.
12. Заклёпки.
13. Пластина латунная или бронзовая.

Порядок работы:
Любая работа начинается с чертежа. Причём в данном случае понадобятся два рисунка – самого ножа и отдельно клинка с хвостовиком.

Теперь можно аккуратно вырезать макет клинка. Основа для макета – бумага как можно большей прочности. Накладывается данная вещь на ножовочный материал и обводится как можно чётче.

Заготовка помещается на наждачный станок и обтачивается по контуру. Важно помнить о том, что место перехода от клинка к хвостовику должно быть полукруглым – это поспособствует увеличению прочности изделия. Перед обтачиванием рекомендуется подготовить ёмкость с водой, в которую следует макать металл почаще – тем самым снижается риск его перегревания.

Изготовить правильные отверстия под заклёпки на легированной стали довольно сложно. На этом этапе можно обратиться к специалистам. Однако если под рукой имеется выпрямитель тока, с помощью электролиза процедура может вполне удаться.

Следующий этап так же непрост, как и изготовление отверстий под заклёпки. Вывод спусков клинка далеко не всегда получается сразу, поэтому рекомендуется потренироваться на каких-нибудь ненужных материалах. Вогнутые спуски легче всего выводятся на наждаке, а вот с плоским клином всё в разы сложнее. Желательно начинать со слабовыгнутых линзовидных спусков. Главное требование к ним – одинаковые ширина, угол, одновременное и чёткое заканчивание. Не следует забывать о хрупкости перекалённого лезвия, охлаждая его периодически в холодной воде.

Чтобы улучшить сквозной рез изделия и избавить его от риска коррозии, нужно провести шлифовку и полировку. Для этого берётся грубый камень, способный сточить все неровности. Спуски, а также режущая кромка выравниваются с помощью подходящего бруска. После этого на наждак следует установить вулканитовый диск. В качестве альтернативы послужит войлочный круг, обработанный абразивной пастой.

Для изготовления втулки понадобится латунная пластина толщиной 3-5 мм, из которой выпиливается овал. При расчёте размеров овала исходите из параметров самого ножа. Лучше всего втулка будет выглядеть в виде упора, который выступает над рукоятью более чем на 5 мм. Не стоит забывать про отверстие под хвостовик. Припаивать втулку с основанием клинка можно припаиванием со стачиванием надфилем наплывов олова.

Теперь можно приступать к изготовлению рукояти из понравившегося дерева. Форма выбирается на личный вкус. С хвостовиком она скрепляется с помощью заклёпок. После этого дерево обрабатывается защитным составом и остаётся сохнуть.

Заключительный этап – нанесение гравировки, украшений, пошив ножен. Все эти процедуры проводятся, опираясь исключительно на предпочтения, а также на предназначение ножа.

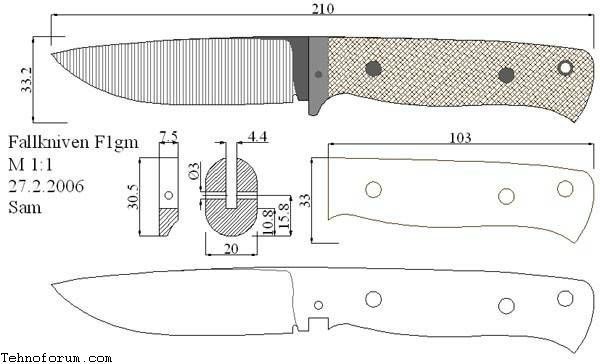

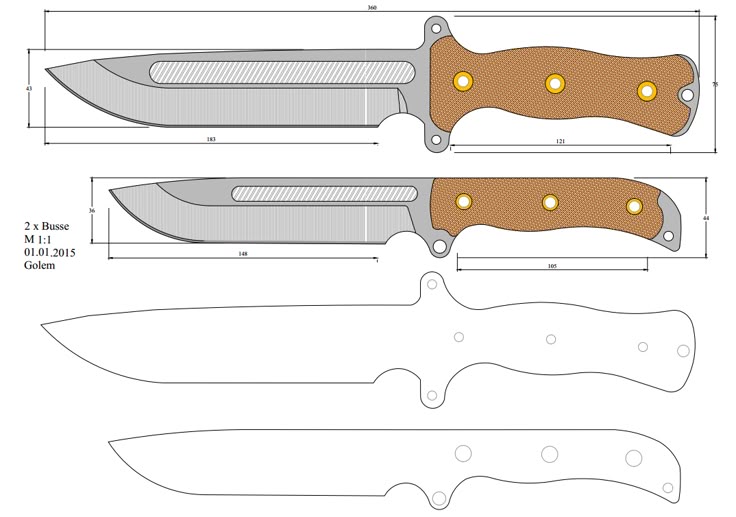

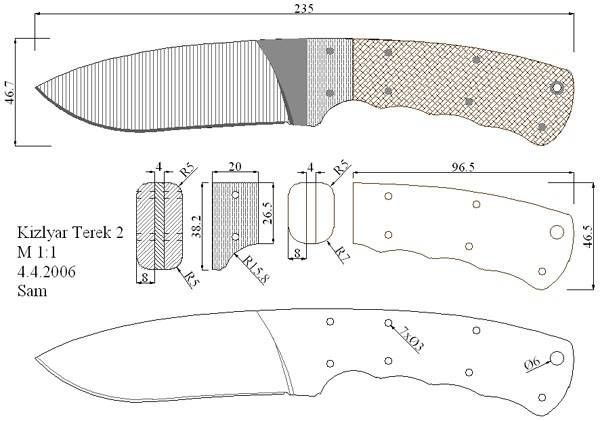

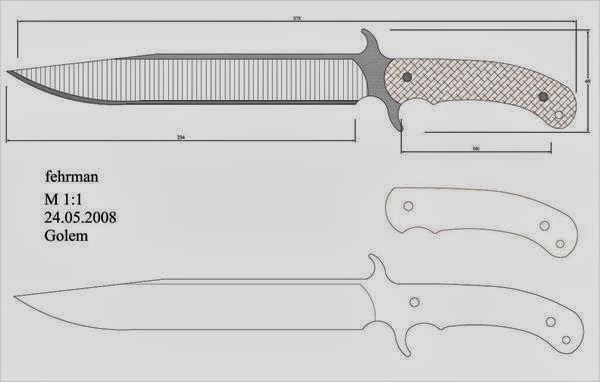

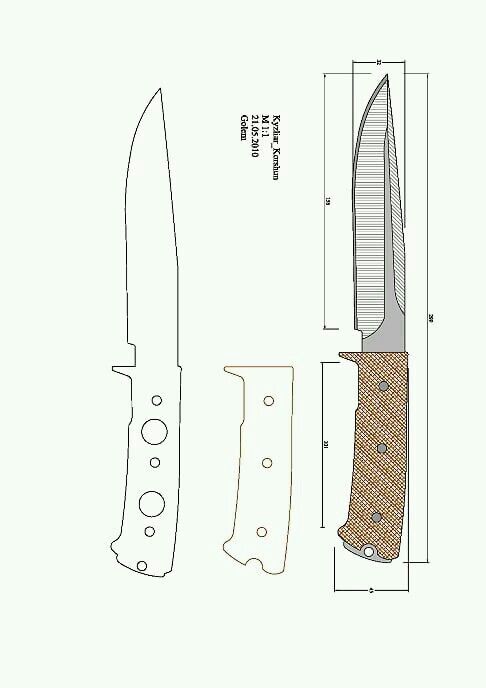

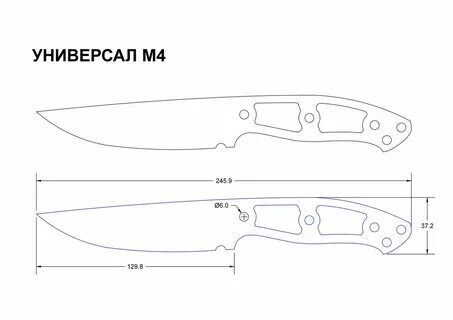

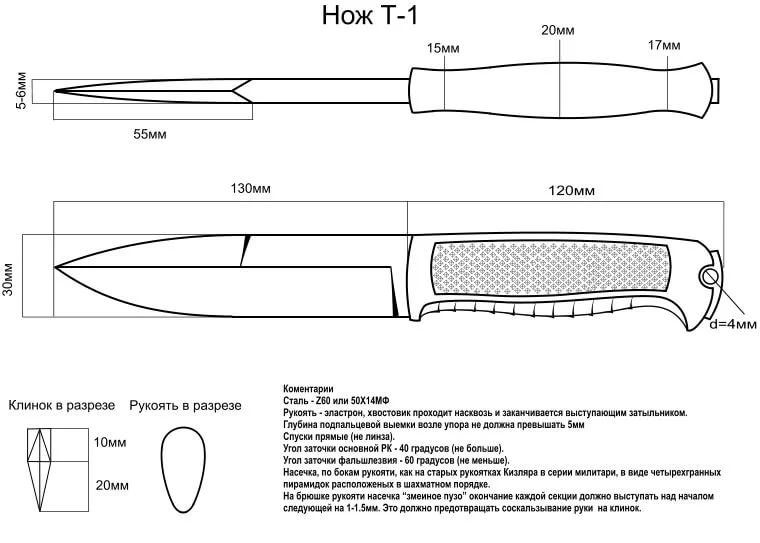

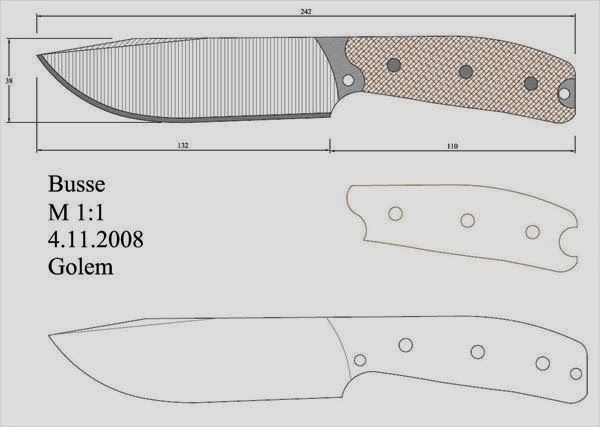

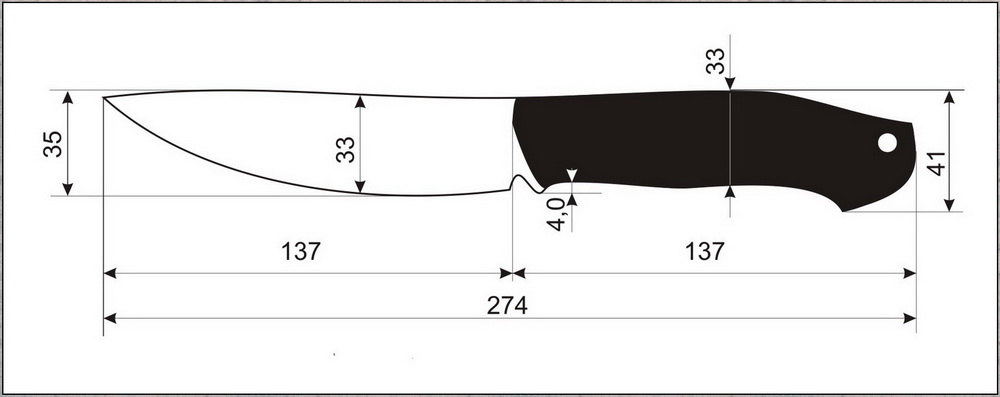

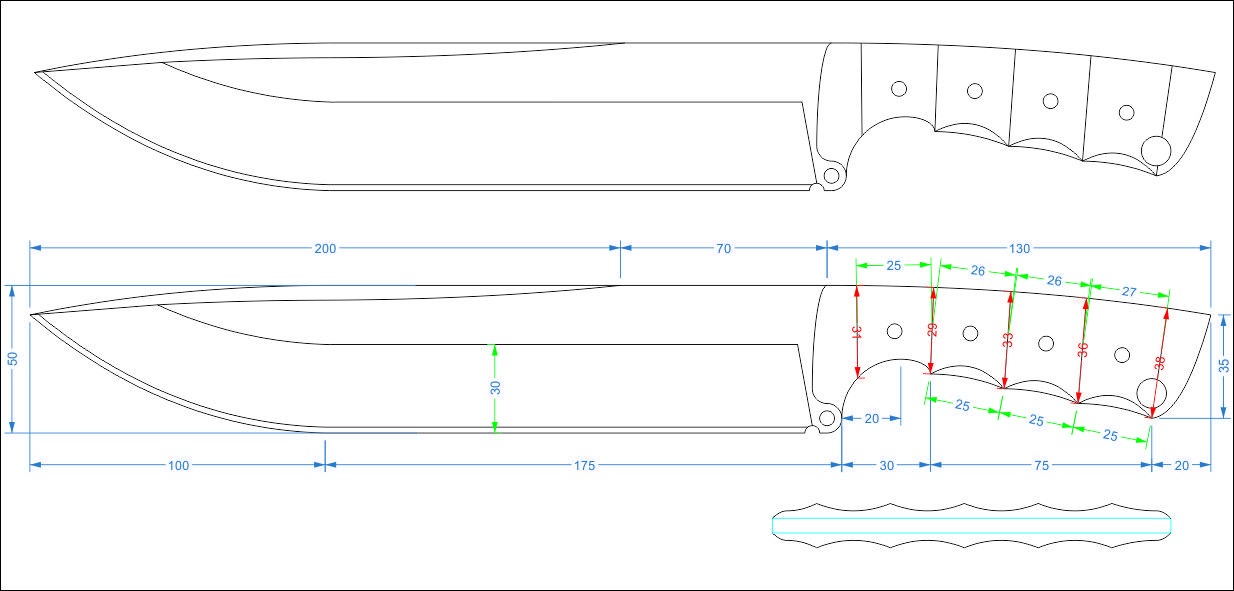

Предложенные чертежи ножей с размерами показывают, что каждое изделие индивидуально, оно неповторимо, и хорошо «по своему».

Определяемся с формой изделия.
Технология изготовления ножа одинакова для любого из выбранного варианта.

Этот?

Или этот?

Или еще?

Подбор материала:

сталь, Р6М5 (инструментальная сталь) имеет достаточную твердость, хорошо держит заточку. Можно использовать 65Г (углеродистая сталь) или кусок рессорной стали (обязательно чистая пластина без коррозии, от бывшей в употреблении автомобильной рессоры стоит отказаться). Пластину выбирайте таким образом, чтобы после черновой обработки сохранился намечаемый контур готового изделия
дерево (дуб, орех, груша, береза, бук, красное дерево и другие породы) советуем использовать при изготовлении рукояти
заклепки диаметром четыре или шесть миллиметров
латунная или бронзовая пластина толщиной три или четыре миллиметра

Инструмент, приспособления:

набор сверл
набор напильников (плоский, круглый)
наждачная бумага (номер сто двадцать и двести сорок)
наждак и электрическая дрель
струбцина
верстак и тиски

Если верстака нет, то его можно сделать, самому своими руками, конструкция одного из простых вариантов описана в статье .

Технология изготовления.

Переносим чертеж ножа с бумаги на металлическую пластину, строго выдерживая все размеры.
По выбранному контуру обтачиваем заготовку. Делаем отверстия под заклепки.
Выводим спуски режущей кромки клинка. Закрепляем полученную заготовку к верстаку (можно шурупами в отверстия под заклепки). При помощи плоского напильника или наждака, стачиваем метал под нужным углом (каждуюй сторону) к центру заготовки (будущая кромка лезвия). После окончания черновой обработки переходим к чистовой обработке при помощи наждачной бумаги.

Закалка. Разводим во дворе костер. Когда образовался хороший жар, помещаем заготовку ножа в угли костра. Процесс нагрева длится около пятнадцати минут. Через каждые две, три минуты вытаскиваем заготовку на несколько секунд. Сталь должна нагреться до красно-вишневого цвета. Готовность нагрева проверяйте при помощи магнита. Если сталь перестала притягиваться магнитом, нагрев необходимо прекратить. Опускаем медленно разогретую заготовку в масло (режущей кромкой вниз) на две трети ширины клинка и держим около минуты, масло должно погаснуть. Затем полностью погружаем остальное. Если перестал идти дым, заготовку вынимаем. Сделать это нужно, не торопясь.
Отпуск производим в разогретой духовке. Температура нагрева — четыреста градусов. Выдерживаем сорока пять минут.
Чистовая обработка. Шлифуем и полируем клинок. Из латунной пластины выпиливаем овал и проделываем отверстие под хвостовик клинка. Изготавливаем из выбранной породы древесины рукоять, в которой просверливаем отверстия под заклепки. Собираем все детали. В собранном виде шлифуем и полируем рукоять.

Изделие готово. Применив технологию изготовления, своими руками сделаем красивый и качественный нож.

Чертежи ножей с другими размерами можно посмотреть в статье

Охотнику обязательно нужно ружье и нож. Если по поводу применения первого вопросов нет, то в отношении второго имеются разные мнения. Одни считают, что нож необходим для добивания и разделки подстреленного животного, а также для защиты от нападения зверя.

Другие этот предмет используют, прежде всего, чтобы рубить ветки, резать хлеб, вскрывать банки с консервами и выполнять разную хозяйственную работу, а разделка дичи — это уже по случаю. Таким образом, получается, что универсального лезвия нет. Охотничьи может создать любой мужчина.

Что представляет собой изделие

Охотничий нож — это холодное оружие с коротким лезвием. Клинок и рукоять являются его основными элементами. Для защиты ладони охотника от повреждения в момент нанесения удара изделие имеет утик, то есть ограничитель. Очень стильно выглядят самодельные охотничьи ножи. Фото, представленные ниже, наглядно это демонстрируют.

Для того чтобы изготовить оружие, нужно определиться, прежде всего, с формой клинка и рукояти, подобрать необходимые материалы, а также установить перечень инструментов и оборудования, которые потребуются для выполнения конкретных операций. Изготовление охотничьих ножей доступно не каждому.

Особенности создания клинка

Для этого предмета более важной функцией является способность резать, чем наносить колющие удары. С этой целью лезвие выполняют кривым и загнутым наверх. Изгиб режущей кромки должен быть достаточно большим, что позволяет одним движением делать длинные разрезы. Это значительно облегчает процесс разделки добычи. Форма лезвия охотничьего ножа имеет большое значение.

Такое холодное оружие имеет хвостовик для рукояти из единой металлической заготовки. Острую кромку ребра клинка называют лезвием. Это и есть режущая часть ножа. Противоположную кромку всегда делают тупой, ее часто называют обухом.

Жесткость и длина ножа

Для придания клинку жесткости делают специальные желобки в металлической части изделия. Такие углубления называют долами. Они также уменьшают вес предмета. Распространенное мнение, что долы предназначаются для отвода крови, является глубоко ошибочным.

Длина клинка выполняется в пределах от 12 до 15 см, ширина — от 2,5 до 3 см. Охотничьи ножи своими руками лучше делать по чертежам. Но некоторые охотники предпочитают носить два вида холодного оружия. Один клинок используют для разделки добычи, а другой — для хозяйственных нужд. Не каждый знает, как сделать охотничий нож.

Выбор материалов для изготовления

Металл для клинка должен быть прочным и не подверженным коррозии. Очень хорошо зарекомендовала себя инструментальная сталь Из нее изготавливают полотна маятниковых пил, а достать ее не так уж сложно. Из углеродистых сталей стоит отметить марку Она обладает необходимой твердостью, хорошо держит заточку, имеет высокую коррозионную стойкость. Как сделать охотничий нож, чтобы он прослужил длительное время, расскажем ниже.

Даже самый совершенный клинок может стать малоэффективным и бесполезным без надежной и удобной рукояти. Именно она обеспечивает правильное владение таким оружием. Будет лезвие ножа двигаться в нужном направлении или уходить в сторону, устанут руки или нет — все это во многом зависит именно от этой детали. Рукоять охотничьего ножа должна правильно и удобно лежать в руке, а вот красивая ее отделка — дело второстепенное.

Присоединение рукоятки

Рукоять может просто насаживаться на хвостовик либо крепиться к нему с помощью заклепок. Первый вариант выглядит более привлекательно. Хвостовик ножа выполняется в виде узкого стержня. Часть его может выходить за пределы рукояти. На выступающей части нарезают резьбу, с помощью гайки рукоять крепят на хвостовике, прижимая ее к ограничителю. При таком способе крепления основание можно сделать из набора отдельных колец. Замыкающую гайку часто называют набалдашником, и ей обычно придают привлекательный вид. На короткий хвостовик рукоять просто насаживается и приклеивается.

Клепаная деталь делается иначе. Хвостовик ножа выполняется в форме рукоятки, то есть он плоский и широкий. В нем высверливаются отверстия. Накладки с двух сторон симметрично прикладываются к хвостовику, заклепки заводятся в отверстия. Крепление получается очень прочным.

Рукоять: материал

Материал для изготовления рукояти должен быть прочным, комфортным на ощупь, не холодить руку, не пропитываться кровью и не примерзать к пальцам от холода. К основным требованиям относятся также небольшой вес, легкость обработки и доступность приобретения. Добывать экзотические материалы для охотничьего ножа, наверное, не целесообразно.

Лучшим сырьем для изготовления рукояти является дерево. Заготовки делают из плотных сортов. Очень хорошие детали получаются из клена, ясеня и яблони. Хвойные деревья не применяют. У березы берут так называемые капы, то есть наросты на стволе. В заготовке делается отверстие для насадки на хвостовик. Если планируется, что он будет выходить за пределы рукояти, то отверстие делается сквозным. Его диаметр должен позволять хвостовику входить внутрь рукояти так, чтобы не расколоть ее.

Преимущество бересты

Идеальным материалом для рукояти считается береста. Чтобы изделие стало более мягким, сырье подвергают тепловой обработке в горячей воде в течение 2 часов. Можно сказать, его просто варят в большой кастрюле с водой, затем тщательно сушат. Готовый лист бересты разрезают на небольшие пластины прямоугольной формы. Размер деталей должен быть чуть больше размеров будущей рукояти. Далее пластины по одной надеваются на хвостовик ножа.

Отверстия в прямоугольниках нужно делать непосредственно перед их насадкой, так как поперечные размеры хвостовика не остаются постоянными. Набранную бересту сжимают гайкой, которая накручивается по резьбе на конце хвостовика. По необходимости пластинки добавляются до тех пор, пока вся береста не сожмется в единый плотный брикет, а под гайкой при этом будет оставаться несколько витков резьбы. С помощью острого ножа и напильника рукояти придается нужная форма. В окончательном варианте ручка шлифуется мелкой шкуркой. Лаки и краски не нужны. Всегда приятно сделать охотничий нож своими руками. Чертежи помогут определиться с формами и размером.

Ограничитель не позволяет руке сместиться на клинок. Он крепится перед рукоятью. Ограничитель устанавливают только одинарный. Крестовина применяется в Впрочем, многие охотники предпочитают специальный ограничитель вообще не устанавливать, а руку предохраняют благодаря выступам на рукояти. Такими ножами удобнее снимать шкуру с животного и разделывать его.

Основные операции по изготовлению ножей

Процесс изготовления включает в себя несколько этапов. Рассмотрим, как делаются охотничьи ножи своими руками (фото позволят оценить трудоемкость процесса).

Нож готов. Остается только поместить его в надежные ножны. Изготовление охотничьих ножей может стать неплохим бизнесом.

Ножи в настоящее время популярны не только на кухне, но и среди людей, которые связали свою жизнь с экстремальными видами активного досуга – это: рыбалка, охота, туризм и т.д.

На рынке в современное время имеются различные ножи: вариативных моделей, разных габаритов и дизайнов. Но никакой из них не сможет заменить нож, который изготовлен своими руками.

О том, как сделать нож своими руками, часто пишут в Интернете, а чтобы их сделать следует постараться.

Ножи: виды и основные свойства

На фотографиях ножа в Интернете можно заметить, что каждое изделие представляет собой креативный элемент, созданных из различных механизмов.

Имеется большая классификация ножей в зависимости от их функциональности: боевые, туристические, складные (к примеру, бабочка), ножи, предназначенные для охоты, мультитулы, бивачные ножи, а также обычные кухонные ножи.

Кухонные ножи покупаются уже готовыми, а вот ножи, предназначенные для охоты или для туризма можно запросто изготовить в домашних условиях самостоятельно.

Выделяют ещё такие ножи, как ножи для выживания, основная задача которых – помощь при существовании в условиях дикой природы. Этот вариант актуален для туристов и охотников.

Лезвие такого ножа, обычно, не более 12 см. Такая длина достаточна для резки древесины, обработки дичи, чистки рыбы или иных схожих с этим действий. Небольшие габариты облегчают транспортировку такого ножа.

При изготовлении такого ножа следует большое внимание уделить материалу, предназначенному для создания лезвия. Предпочтение часто отдаётся стали.

Ход действий при создании ножа

Чтобы получить положительный результат в ходе изготовления ножа, предварительно следует сделать наброски чертежа ножа. В таком случае можно заранее знать, чего именно вы хотите добиться в конце.

Инструкция, как сделать нож в домашних условиях включает в себя ряд правил.

Делаем нож шаг за шагом

Вырезать заготовку для будущего ножа. Опираясь на готовый чертеж, вырезаем форму для ножа.

Потребуется точилка для ножей. С его помощью доводят основу до необходимой формы. И в руках окажется после этого уже понятная заготовка, где можно различить места рукоятки и лезвия.

Черновая заточка ножей. На этой стадии чётко нужно знать, для чего предназначен ваш будущий нож. Если его изготавливают для охоты, рыбалки или туристических походов, то лучше отдать предпочтение клинковому типу заточки.

А, если нож создают для функционирования на кухне или в огороде, то подойдёт бритвенный тип.

Не ожидайте от этой стадии идеальной заточки, ведь это всего лишь черновой вариант, предназначенный для определения будущей формы.

Если лезвие предварительно подготовлено, то можно приступать к работе с рукояткой. Для создания рукоятки используются самые различные материалы – это: дерево, органичное стекло, кости, толстые виды кожи и т.д.

Обратите внимание!

Вырезав заготовку для создания рукоятки, следует проверить, удобно ли она ложится в руку, а также её пропорциональность относительно лезвию. Рукоять для ножа закрепляется с помощью способа клепания.

Форма для ножной ручки придаётся с помощью точильного станка.

Нож шлифуют и полируют на основе наждачной бумаги.

Окончательная заточка лезвия производится после заточки на точилке, также с помощью наждачной бумаги.

В конце готовый нож полируют бархоткой или полиролью.

Обратите внимание!

Как видите, процесс изготовления ножа своими руками не такой уж и сложный, поэтому каждый может попробовать свои силы в этой области.

Также можно задать будущему ножу необходимый и желаемый дизайн. Особое внимание уделяйте при процессе дизайна рукоятке.

Дизайн ножа

Так как именно по рукоятке ножа потом остальные могут судить о вашем креативом мышлении и статусе.

Некоторые пишут на рукоятках ножа свои имена, рисуют определённые узоры и эскизы в форме татуировок.

Самый простой нож можно соорудить в экстренной ситуации в лесу, главное — найти необходимые для его создания материалы.

Обратите внимание!

Стоит найти только режущую часть для ножа, а потом следует её вставить только в рукоятку, которая будет в виде куска дерева, верёвок или кожи.

Фото ножа своими руками

описание, принцип изготовления клинка своими руками, эскизы рукояток

Особым предметом гордости всегда выступает тот предмет, который был изготовлен своими руками. Сам процесс изготовления может занять довольно много времени, но процесс обязательно увлечёт мастера. Современные чертежи ножей открывают перед изготовителем неограниченные возможности, за счёт чего можно создать уникальную модель.

Краткое описание

На сегодняшний день специалисты привыкли выделять несколько основных категорий ножей: туристические, охотничьи, метательные, рыбацкие, кухонные, боевые, а также кинжалы. Каждое изделие отличается своими эксплуатационными параметрами и преимуществами. Трафареты форм метательных орудий пользуются огромным спросом, так как такие клинки не изготавливаются по одному.

Огромной популярностью сегодня пользуются ножи под названием «Кобра». На просторах интернета можно встретить много макетов в натуральную величину, за счёт чего каждый мастер может попытаться изготовить такое изделие в домашних условиях. Стоит отметить, что заводская модель всегда окрашивается в ярко-красный цвет, чтобы впоследствии её было легко отыскать.

Прочные ножи из высококачественной стали «Овод» могут порадовать даже бывалого человека, так как обладают оригинальным дизайном. Вместо привычной ручки производитель предусмотрел наличие прочного шнурка. А вот модель «Удар» имеет увеличенный размер и вес, за счёт чего ее можно смело метать на более длинные расстояния.

Туристические, охотничьи и рыбацкие клинки должны быть сконструированы из высококачественной нержавеющей стали. Найти эскизы для печати на бумаге можно на каждом профессиональном сайте. Рукоятки чаще всего всадные, так как во время активной эксплуатации накладные детали могут просто расколоться от возложенных нагрузок.

Многофункциональный туристический нож может состоять сразу из нескольких лезвий, а также других приспособлений, которые крайне необходимы во время длительного похода. А вот изделия, которые предназначены для охоты и рыбалки, должны в течение длительного времени оставаться острыми, чтобы можно было качественно разделать рыбу и мясо.

Ключевые особенности

Традиционные охотничьи ножи представлены холодным оружием с острым коротким лезвием. В качестве основных элементов выступают клинок и рукоятка. Изделия обязательно оснащаются специальным ограничителем, который предотвращает вероятность травмирования руки во время нанесения удара. Весьма оригинально и стильно выглядят те охотничьи клинки, которые были изготовленными своими руками.

Огромным спросом сегодня пользуются чертежи ножей из КС ГО (известной компьютерной игры), так как приобрести уже готовое изделие может далеко не каждый человек в виду слишком высокой цены. Но прежде чем приступать к производству того или иного приспособления, необходимо подробно изучить формы рукояток и клинков, подобрать все необходимые инструменты и материал.

Готовое изделие должна обладать необходимой режущей функцией. Лучше всего, чтобы лезвие было немного кривым и загнутым кверху. Итоговый наклон режущей кромки должен быть довольно большим, чтобы надрезы были максимально длинными. Благодаря этому будет гораздо проще разделать пойманную добычу.

Для изготовления метательных ножей по чертежам с размерами используется цельная металлическая заготовка. Лезвием называют острую кромку ребра клинка. Противоположную кромку всегда делают тупой: её называют обухом.

Принцип самостоятельного изготовления

Производство качественного клинка своими руками является довольно трудоёмким процессом, для реализации которого мастер должен обладать практичными навыками и специальными инструментами. Чаще всего такая необходимость возникает по той причине, что в продаже просто нет такой модели, которая нужна. Реализуемые сегодня изделия не могут похвастаться высоким качеством и доступной ценой. Если мастер уже решил самостоятельно изготовить клинок, тогда он должен быть готов пройти следующие этапы:

Подготовка качественного материала для производства ножа.
Придание заготовке требуемой формы в строгом соответствии с выбранным чертежом.
Заточка и последующая шлифовка лезвия.
Изготовление и фиксация универсальной рукоятки.
Финальная обработка изделия.

Эксперты отмечают, что самостоятельно приобрести качественную сталь с необходимыми показателями пластичности и твёрдости довольно сложно. В этой ситуации можно соорудить клинок из другого инструмента.

Подготовка материалов и инструментов

Сегодня многие домашние мастера предпочитают изготавливать метательные ножи по чертежам с номерами. Металл для будущего клинка должен обладать необходимой прочностью и качеством, чтобы в будущем он хорошо противостоял негативному воздействию коррозии. За последние несколько лет отлично себя зарекомендовал инструментальный материал Р6М5. Именно из него эксперты активно изготавливают полотна для маятниковых пил, тем более что купить сталь не так уж и сложно. Полученное изделие отличается высоким качеством, а также долговечностью.

Изготовить складной или цельный нож своими руками не так уж и сложно, нужно только заранее подготовить все необходимые инструменты:

Напильники разных размеров.
Устойчивый монтажный стол, который укомплектован тисками.
Дрель с набором свёрл из победита.
Наждачную бумагу.
Абразивные бруски.
Наждак.
Выпрямитель тока.
Молоток.
Набор стамесок.
Алмазные надфили.

Стоит отметить, что для охотничьих клинков прекрасно подходит универсальная дамская сталь. Но в этом случае мастеру понадобится специализированная кузня, множество подручных инструментов и стальных заготовок. Качество итогового изделия напрямую зависит от профессиональных навыков специалиста. Чтобы избежать самых распространённых ошибок, можно приобрести образцы готовой стали, которая сегодня находится в свободной продаже.

Для производства качественной рукоятки можно задействовать фанеру или высушенные породы дерева. В этом случае идеально подойдёт бук, орех, клён, вишни, груши, красное дерево, берёза.

Самый простой и доступный вариант получить качественное изделие — посетить магазин паркета либо разобрать старую мебель. Для усиления конструкции идеально подойдёт латунная или бронзовая пластина. Из жёстких материалов изготавливают втулки, а также стержень для заклёпки.

Производство качественного лезвия

Если мастер решил изготовить своими руками классическую финку, то саму режущую часть необходимо крепить к рукоятке при помощи всадной технологии, задействовав для этого всего одну заклёпку. Если использовать универсальные шаблоны ножей, можно соорудить долговечное лезвие. Мастеру нужно аккуратно перенести все линии чертежа на заранее подготовленное ножевое полотно, чтобы обвести по контуру твердосплавной чертилкой или же карандашом. Лишний металл из лезвия удаляется при помощи стандартного наждака. В том месте, где присутствует небольшой переход в хвостовик, нужно оставить углы закруглёнными. Именно эта конструкция обладает наивысшей прочностью.

Просверлить самостоятельно отверстие под заклёпку в домашних условиях довольно сложно, даже если человек будет использовать победитовые свёрла. Желаемый результат можно получить, если применить реакции электролиза. Для этих целей прекрасно подойдёт обычная вода с растворенной поваренной солью.

Стоит отметить, что заготовку необходимо покрыть слоем быстросохнущего лака, а уже потом максимально герметично перемотать изолентой. В том месте, где будет расположено отверстие под небольшую заклёпку, необходимо вырезать ровный круг. Хвостик изделия помещают в заранее подготовленный раствор. Отверстие нужной формы сформируется под воздействием тока.

Конечно, процесс изготовления качественного самодельного ножа является довольно сложным и трудоёмким. Практика показывает, что на изготовление лезвия уходит от 3 до 5 часов.

Фиксация рукоятки

Многие современные умельцы предпочитают в домашних условиях изготавливать многофункциональный тычковый нож. Рукоять такого изделия можно просто насаживать на хвостовик либо фиксировать несколькими заклёпками. Хвостовик конструкции сооружается в виде узкого стержня. Небольшая его часть может выступать за пределы рукоятки. Мастер обязательно нарезает качественную резьбу, чтобы при помощи гайки скрепить детали. Замыкающую деталь часто называют набалдашником. Если хвостовик короткий, тогда рукоятка просто насаживается и приклеивается высококачественным клеем.

Отдельного внимания заслуживает клёпаная деталь. Хвостовик должен иметь эргономичную форму рукоятки. Лучше всего если изделие широкое, но плоское. В конструкции высверливается небольшое отверстие. С обеих сторон максимально симметрично прикладываются специальные накладки, заклёпки заводятся в подготовленные выемки. Такое крепление может похвастаться максимальной прочностью.

Использование бересты

Каждый мастер может скачать из интернета картинку ножа бабочки, чтобы сделать вырезку качественного лекала со всеми параметрами. Готовое орудие поражает интересным внешним видом, а также надёжностью. Рукоять изделия может быть изготовлена из бересты с небольшим крюком.

Чтобы материал приобрёл необходимую эластичность, сырьё предварительно подвергают тепловой обработке в горячей воде (процедура длится три часа). Проще говоря, заготовку просто варят в кастрюле, после чего хорошо высушивают. Подготовленный лист бересты аккуратно разрезают на небольшие пластины прямоугольной формы. Стоит отметить, что размер деталей должен быть немного больше будущей рукоятки. Пластины по одной надеваются на хвостовик клинка.

Отверстия в заготовках необходимо делать только перед самой насадкой, так как поперечные размеры конструкции остаются прежними. Набранную бересту сжимают небольшой гайкой, которая накручивается на резьбу. Рукоятке придают нужную форму при помощи напильника и ножа. На финальном этапе изделие обязательно шлифуется шкуркой мелкой фракции. Лакокрасочные материалы в этом случае абсолютно не нужны. Заранее предусмотренный ограничитель не позволит руке смещаться на само лезвие. Это элемент обязательно должен быть закреплён перед рукояткой. Ограничитель должен быть одинарным. Такими изделиями удобно снимать шкурку с пойманной добычи и разделывать её.

Плановая заточка

Многочисленные исследования показали, что для надрезания идеально подходят вогнутые спуски. Именно этот вариант заточки ножей довольно прост в реализации, но не может похвастаться высокой эффективностью. Опытные мастера привыкли использовать тот вариант, где предусмотрено наличие слабо выгнутых линз, что прекрасно подходит для сквозного прорезания. Все спуски должны быть максимально симметричны, чтобы в итоге получился одинаковый угол заточки. Так как во время этой процедуры материал сильно нагревается, под рукой всегда нужно иметь ведро с холодной водой.

Качественный нож, который изготовлен собственными руками, может похвастаться следующими преимуществами:

Индивидуальное оформление рукоятки.
Самостоятельный выбор конструкции изделия.
Доступность и экономичность.

Сам процесс изготовления клинков разных моделей обладает практически одинаков. Если чётко соблюдать все рекомендации, то готовое изделие по своим характеристикам и эстетическому оформлению может превзойти заводскую модель.

Читать еще

Автор: Владимир

Каменный век. уютный интерьер пещеры древнего человека с медвежьим ковром, огнем, оружием, ожерельем из костей, наскальными рисунками. шкура животного на каркасе для сушки. набор инструментов доисторического человека.ПРЕМИУМ

Векторная коллекция охотничьих ножей. векторная иллюстрация военного ножа на белом фоне. символ среза. агрессивный инструмент выживания. знак кортика. штык вектор. кухонный инструмент. оборудование для приготовления пищи.PREMIUM

Животные и оружие охотничьего спорта ретро векторные плакаты. африканское сафари и лесные млекопитающие, винтовка и арбалет, нож или ловушка. слон и жираф, утка и кабан, буйвол и бегемот, активный отдых на свежем воздухеPREMIUM

Охотничий клуб Иконы диких зверей и птиц, ружья. сезон охоты. векторный набор винтовочных пуль и ловушек, медведь и барсук, африканское сафари, гепард, пантера и буйвол, волк и газель, фазан и утка. природа для охотничьего общества или открытого сезона. векторный винтажный дизайн диких медведей и утиных птиц в горах с охотничьим ножом для охотничьих приключенийPREMIUM

Иллюстрация на тему большой комплект стальных топоров с деревянной ручкой, металлический топор для охоты. шаблон топор, состоящий из множества различных осей на белом фоне. кованые топоры это основной аксессуар мужской, топор для выживанияPREMIUM

Древний пещерный человек, стоящий на поле возле пещеры. исторический первобытный житель, древний человек каменного века векторной иллюстрации. пещера, мамонт и мультяшный неандерталец с копьем плакат или баннер для печатиPREMIUM

Древние каменные инструменты и оружие для охоты или работы. мультяшный молот, топор, стрела и копье с наконечником доисторического пещерного инструмента. векторная иллюстрация инструментов первобытной культуры в плоском стиле. PREMIUM

Коллекция доисторических каменных орудий. связка каменного оружия и снаряжения, использовавшаяся архаичным человеком или пещерным человеком для охоты, разжигания огня, ручной работы. плоская мультяшная красочная векторная иллюстрация. PREMIUM

Скачать этот PNG ( 115. 53KB )
Изменение размера онлайн png
ширина (пкс)
высота (пкс)
Лицензия
Некоммерческое использование, DMCA Свяжитесь с нами
Боевой нож Швейцарский армейский нож Hunting & Survival Knives, ножи, кинжал, оружие, ножи png 500x532px 96,25 КБ
Нож Боуи Ножи для охоты и выживания Метательный нож Универсальные ножи, нож, кинжал, оружие, метательное png 581x581px 36,21 КБ
Боевой нож Hunting & Survival Knives, нож, кинжал, оружие, мачете png 2000x2000px 968,96 КБ
org/ImageObject»> Нож Кухонные ножи Инструмент Кухонная утварь Универсальные ножи, ножи, оружие, шеф-повар, ножи png 1500x2526px 1,24 МБ
Нож шеф-повара Blade Кухонные ножи Заточка ножей, нож, угол, кухня, шпатель png 2048x2048px 712,51 КБ
черный боевой нож, охотничий нож метательный нож, военный нож, армия, кинжал, оружие png 2089x2224px 1,3 МБ
Кухня, Нож, Кухонные ножи, Ложка, Рисунок, Лезвие, Оружие, Универсальный нож, Холодное оружие, Кухонный нож, Нож, Кухонные ножи, Ложка png 600x530px 61,13 КБ
Нож Боуи Метательный нож Dagger Blade, нож, кинжал, катана, оружие png 555x555px 42,54 КБ
org/ImageObject»> Ножи для охоты и выживания Нож Боуи Метательный нож Универсальные ножи Токио Маруи, нож, кухня, страйкбол, оружие png 1282x500px 378,25 КБ
Зомби-нож Костюм Кухонные ножи Театральная собственность, нож, Хеллоуин Костюм, кинжал, оружие png 758x758px 78,25 КБ
Универсальные ножи Нож, нож, текстура, оружие, кровавый png 800x600px 217,3 КБ
Нож шеф-повара Кухонные ножи, нож, оружие, повар, заточка ножей png 1024x1024px 866,04 КБ
Нож Zangetsu Tool Blade Кухонные ножи, Ичиго Куросаки, мультфильм, кинжал, оружие png 2000x1600px 582,19 КБ
org/ImageObject»> Кухонный нож Поварской нож, Напильник, оружие, мачете, нож png 1200x950px 336,15 КБ
Нож Dagger Weapon Blade Ножи для охоты и выживания, кинжал, кинжал, оружие, предметы png 1600x900px 282,53 КБ
Метательный нож Кухонные ножи Керамический нож Заточка, нож, логотип, оружие, значок Скачать png 512x512px 4,54 КБ
Нож М9штык Counter-Strike: Global Offensive Керамбит, ножи, АК47, кинжал, оружие png 1600x1067px 579,96 КБ
Универсальные ножи Ножи для охоты и выживания Метательный нож Нож-бабочка, нож, сталь, оружие, ручка png 1024x768px 185,06 КБ
org/ImageObject»> Нож выживания Dagger Hunting & Survival Knives Оружие, большой нож, бомба, предметы, роблокс png 1006x799px 241,65 КБ
Армия, Многофункциональные ножи, Нож, Швейцарский армейский нож, Victorinox, Лезвие, Карманный нож, Многофункциональный инструмент, Многофункциональные ножи, Нож, Швейцарский армейский нож png 698x681px 450,02 КБ
Швейцарский армейский нож Victorinox Swiss Arms Pocketknife, нож, оружие, лезвие, предметы png 500x500px 265,31 КБ
Нож Парирующий кинжал Меч, кинжал, кинжал, оружие, ножны png 1000x675px 227,17 КБ
Нож Кухонные ножи Убийство Нож, нож, кухня, женщина, оружие png 3040x1936px 2,71 МБ
org/ImageObject»> Кинжал Нож, нож, компьютер, оружие, предметы png 747x720px 89,53 КБ
Швейцарский армейский нож Ножи для охоты и выживания Кухонные ножи, ножи, кинжал, оружие, ножи png 2400×920 пикселей 224,03 КБ
Нож Оружие Лезвие Инструмент Кинжал, Клинок, угол, кухня, кинжал png 1024x622px 51,27 КБ
Нож Леон С. Кеннеди Resident Evil 4 Оружие Кинжал, Леон, угол, холодное оружие, универсальный нож png 900x582px 75,47 КБ
Швейцарский армейский нож Многофункциональные инструменты и ножи Victorinox Pocketknife, нож, Отдых на природе, кемпинг, оружие png 1000x1000px 725,69 КБ
org/ImageObject»> Нож шеф-повара Кухонные ножи Santoku Blade, ножи, кухня, оружие, ножи png 1132x1132px 317,71 КБ
Универсальные ножи Нож Кливер Кухонные ножи Лезвие, нож, барбекю, кухня, сталь png 1800x1800px 751,75 КБ
Нож, Нож, кухня, угол, мультфильм png 512x512px 9,17 КБ
Нож Боуи Мачете Ножи для охоты и выживания Лезвие, нож, кинжал, оружие, мачете png 1840x824px 73,61 КБ
Нож шеф-повара Macbeth Blade Оружие, нож, кухня, презентация, кинжал png 1024x768px 329,27 КБ
Columbia River Knife & Tool Pocketknife Зубчатое лезвие, ножи, оружие, ножи, ручка png 1840x824px 125,88 КБ
org/ImageObject»> черно-серый нож арт, кухонный нож, кухонный нож, угол, кухня, кинжал png 3355x3296px 527,91 КБ
черный тактический нож, нож Боуи Охотничий нож, военный нож, сталь, кинжал, оружие png 2000x2000px 574,9 КБ
Мачете Рик Граймс Карл Граймс Костюм AMC, другие, кинжал, другие, оружие png 850x850px 65,5 КБ
Кухня, Универсальные ножи, Нож, Кухонные ножи, Лезвие, Тесак, Ручка, Нож для мясника, Универсальные ножи, Нож, Кухонные ножи png 1800x1800px 751,75 КБ
Нож Боуи Кинжал, Военный Кинжал, черный, оружие, металл png 567x567px 238,09 КБ
org/ImageObject»> иллюстрация серого меча, мачете абордаж шуругви смерть, мачете с, похороны, кинжал, оружие png 1100x900px 299,01 КБ
Нож Инструмент Оружие Лезвие Мачете, ножи, кухня, оружие, ножи png 1840x824px 144,22 КБ
Нож Боуи Ножи для охоты и выживания Мачете Универсальные ножи, нож, кинжал, оружие, джунгли png 768x768px 171,16 КБ
Кухня, Нож, Лезвие, Карманный нож, Инструмент, Точка падения, Liner Lock, Боевые ножи, Нож, Лезвие, Карманный нож png 2099x1142px 743,73 КБ
Ножи для охоты и выживания Нож Боуи Метательный нож Охота на крупную дичь, большой нож, игра, сталь, дерево png 1712x1712px 674,34 КБ

Изготовление кухонных ножей. Эскизы ножей для самостоятельного изготовления Ножи из дерева чертежи охотничий

Изготовление кухонных ножей. Эскизы ножей для самостоятельного изготовления Ножи из дерева чертежи охотничий

Виды ножей

Как пользоваться чертежами

Подбор материала:

Инструмент, приспособления:

Технология изготовления.

Что представляет собой изделие

Особенности создания клинка

Жесткость и длина ножа

Выбор материалов для изготовления

Присоединение рукоятки

Рукоять: материал

Преимущество бересты

Основные операции по изготовлению ножей

Ножи: виды и основные свойства

Ход действий при создании ножа

Делаем нож шаг за шагом

Обратите внимание!

Обратите внимание!

Дизайн ножа

Обратите внимание!

Фото ножа своими руками

описание, принцип изготовления клинка своими руками, эскизы рукояток

Краткое описание

Ключевые особенности

Принцип самостоятельного изготовления

Подготовка материалов и инструментов

Производство качественного лезвия

Фиксация рукоятки

Использование бересты

Плановая заточка

10.780 Охотничьи ножи Клипарты, векторные изображения и иллюстрации Охотничьи ножи

Инструмент для рисования ножевого оружия Охотничьи ножи и ножи для выживания, нарисованные от руки, угол, кинжал, холодное оружие png

PNG tags

Информация PNG
