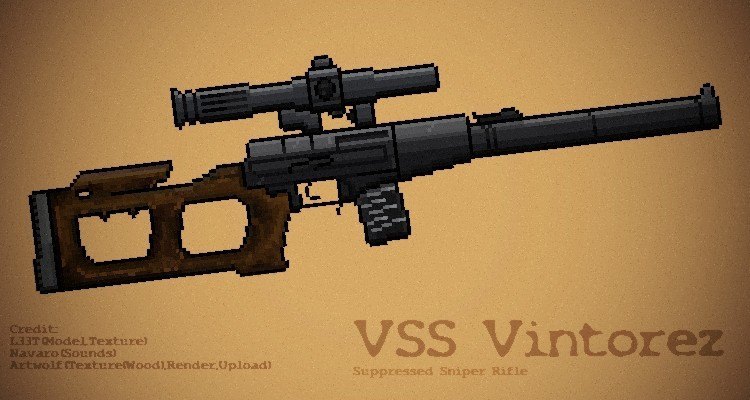

Чертеж всс винторез из дерева. Винтовка специальная снайперская (ВСС) «Винторез. Подготовка рабочего места и материалов

Большинство мальчиков дошкольного, школьного и подросткового возраста играют в «войнушки». То они спасают мир от инопланетных захватчиков, то освобождают заложников от злостных нарушителей закона. Правда, современные дети все чаще становятся игроками реализованных на практике игр а-ля «Контр-страйк». И для большей наглядности они делают межгалактическое и стандартное оружие любимых компьютерных персонажей своими руками. Поэтому в сегодняшней статье мы расскажем о том, как сделать из дерева снайперскую винтовку.

Общие характеристики снайперской винтовки

Перед тем как приступить к работе и сделать своеобразный макет реального оружия, стоит рассмотреть детали винтовки. Итак, из чего же она состоит? В зависимости от своей разновидности и модели винтовка может содержать различные детали. Например, Драгунова) состоит из следующих комплектующих:

  • снайперского оптического прицела;
  • магазина;
  • ствола с открытым прикладом и прицелом, а также со ствольной коробкой;
  • крышки ствольной коробки;
  • механизма с возвратным принципом действия;
  • рамы для затвора и самого затвора;
  • спускового и ударного механизма;
  • накладок на ствол;
  • толкателя и трубок с регуляторами и фиксаторами;
  • предохранителя и щек приклада.

Далее мы разъясним вам, как сделать из дерева снайперскую винтовку своими силами. Скажем сразу: существует масса вариантов, позволяющих изготовить макет оружия из дерева. Однако мы решили взять за основу самый простой, с которым сможет справиться даже ребенок.

Подготовка рабочего места и материалов

Если вы решили сделать макет оружия сами, необходимо заранее подготовить рабочее место, инструменты и материалы. При этом если вам менее 12 лет, лучше все основные виды работ по дереву взвалить на плечи папы или дедушки.

Для работы нам понадобится прямоугольный кусок дерева, размер которого зависит от того, каких габаритов, по вашему мнению, должна быть изготовленная вами модель. К примеру, размеры винтовки в готовом варианте составляют в длину — 1220 мм, в высоту (с учетом снайперского прицела) — 230 мм, в ширину — 88 мм.

В качестве материала для макета можно использовать не дерево, а большой кусок от вышедшей из строя мебели. Это может быть, например, дверца от нижняя часть старой входной двери и т. д. Одним словом, снайперская винтовка из дерева своими руками делается из любого дерева или мебели, которая находится под рукой. Также вам понадобится металлическая трубка.

Рисуем и макет модели

Когда все детали и рабочее место готовы, можно приступать к решению задачи: «Как сделать винтовку самостоятельно». Для этого возьмите подготовленный деревянный фрагмент и нарисуйте на нем очертания будущей винтовки. Целесообразнее сделать это обычным белым мелом, но если такового нет, подойдет маркер и даже ручка. Не забудьте нарисовать снайперский прицел. Причем рисовать стоит не в объемной, а плоской вариации, то есть будто ваша модель лежит на одном боку.

Выпиливаем макет модели из дерева

На следующем этапе возьмите пилу и аккуратно, соблюдая правила безопасности, выпилите по начерченному контуру вашу винтовку. При этом старайтесь соблюдать рисунок разметки и не выходить за его края. В идеале винтовка из дерева, своими руками создаваемая, должна получиться ровной и приближаться к оригиналу.

Обрабатываем неровности рубанком

Для того чтобы ваш макет избавил вас от такого неприятного явления, как занозы, рекомендуется обработать изделие рубанком. Сделать это нужно также и с целью придания полученному оружию более мягкой и округлой формы.

Труднодоступные места при этом лучше обработать при помощи либо металлического напильника. Закруглить и отполировать грубые участки винтовки можно при помощи «шкурки» или наждачной бумаги. После подобной обработки у вас должна получиться гладкая на ощупь деталь модели и, как следствие, красивая снайперская винтовка своими руками.

Делаем ручку для заряжания затвора винчестера

Делается такой затвор из металлической трубы (идеально подойдет медная) с применением обычного молотка и тисков. Затем снизу винтовки необходимо просверлить небольшое отверстие, в которое потом будет заходить ручка. Саму же ручку, изготовленную из трубы, необходимо поддать шлифовке на шлифстанке. После этого ручку крепят к нижней поверхности винтовки при помощи гвоздей и саморезов.

Делаем металлические пластины для винчестера

На следующем этапе решите, как сделать из дерева снайперскую винтовку: с пластинами на винчестере или без них. В данном случае металлические пластины придадут реалистичность модели, поэтому их все же лучше сделать. Для этого возьмите два небольших плоских прямоугольника из тонкого металлического полотна, проделайте в них дыры для гвоздей дрелью и закрепите по обеим сторонам винтовки крепежными элементами.

Изготавливаем ствол для винтовки

Чтобы сделать ствол для винтовки, используйте алюминиевую трубку небольшой толщины. Далее следует отпилить ножовкой по металлу лишнее и оставить ту длину, которая необходима вам. После этого проделайте в полученном стволе три одинаковых отверстия, два из которых будут служить опорой для крепления, а третье — для мушки.

Если вы до сих пор не решились изготовить модель оружия и не знаете, как сделать из дерева снайперскую винтовку, скорее присоединяйтесь к нам. Дальше будет интереснее.

На следующем этапе прикрепляем готовый ствол к макету винтовки и надежно его фиксируем. На конечном этапе макет оружия рекомендуется покрыть защитным Винтовка готова.

Как упростить работу с деревом?

Если вы только задумываетесь над тем, как сделать винтовку самому, и наша пошаговая инструкция кажется вам сложной, всегда можно ее упростить. Как это сделать? Например, можно взять деревянный элемент, нарисовать на нем контур, вырезать, отшлифовать и покрыть лаком, не используя дополнительные металлические элементы. Таким образом, вы, с одной стороны. упростите себе работу, а с другой — сделаете долгожданный макет с минимально затраченным временем.

Что же касается остальных элементов винтовки, то их всегда можно дорисовать. Кстати, по аналогичному принципу можно сделать и другие виды оружия.

Какие правила безопасности нужно соблюдать при работе?

Перед тем как сделать снайперскую винтовку, не поленитесь изучить элементарные правила безопасности. Так, например, работу по дереву лучше всего начинать в специальном фартуке (он должен закрывать верхнюю часть вашего тела вплоть до колен) и перчатках. Это могут быть обычные перчатки, которые мы часто покупаем, когда делаем ремонт или что-либо красим.

Волосы лучше спрятать под кепкой или банданой, чтобы они не мешали. Это обезопасит вас от попадания волос в лопасти фрезерного станка и другого оборудования. По той же причине перед работой лучше снять с себя длинные цепочки и другую бижутерию, нашейные платки и шарфы. Также лучше не использовать во время работы одежду, которая содержит декоративные элементы, например, рюши или бахрому.

Перед тем как сделать винтовку из дерева, позаботьтесь о приобретении специальных защитных очков. Они понадобятся вам в тот момент, когда вы будете обтачивать и счесывать деревянные модели. И именно они помогут обезопасить ваши глаза от попадания в них мелких частей дерева, трухи и стружки.

Работая с электродрелью, проверьте исправность и рабочее состояние всех тройников и розеток.

Из каких еще материалов можно сделать снайперскую винтовку?

Помимо дерева, снайперскую винтовку можно изготовить из обычной бумаги. Это может быть винтовка в стиле оригами, сделанная из нескольких листов бумаги в стиле модели 3D. При желании подобный макет оружия есть смысл сделать из пластиковых бутылок, льда, фольги, пустых коробок из-под молока и т. д.

Любителям «антуражных» тактических пейнтбольных маркеров в наше время есть из чего выбирать: на рынке представлены как уже готовые модели тактических маркеров, так и всевозможные тактические «обвесы», приклады и прочие тюнинговые изделия, добавляющие «серьезности» пейнтбольному оружию. Однако фантазия пейнтболистов развита на порядок сильнее, чем у производителей различных апгрейдов и для удовлетворения собственных потребностей иногда приходиться работать собственными руками.

В данной статье Hanter из тактической пейнтбольной команды «Сталкеры » делиться опытом по самостоятельному изготовлению приклада, имеющего сходство с прикладом, установленном на ВСС (винтовка снайперская специальная) или «винторез». Приклад был установлен на маркер JT TAC-5m RECON, но при желании его можно устанавливать и на другие модели, вплоть до спортивных электронных маркеров.

Необходимые инструменты и материалы:

1. Фанера (7-8 мм и 9 мм)

2. Клей эпоксидный универсальный

3. Струбцины

4. Напильник полукруглый

5. Стамеска

6. Держатель для наждака

7. Наждачная бумага

8. Лак

9. Морилка

10. Мелочевка (кисточки, валики, линейка)

11. Электролобзик

12. Дрель

13. Распечатанный шаблон приклада.

Закрепляем струбцинами две заготовки фанеры, которые будут служить внешними слоями приклада (я брал 7-8 мм). Обводим трафарет и выпиливаем.

Результат:

Затем аналогично выпиливаем внутреннюю часть и получаем следующее (на снимках пока не видно, но у внешних заготовок выпиливаем перегородку между отверстиями (далее будет видно)):

После того, как все заготовки склеены, берем напильник и доводим до такого вида, а затем шкурим наждачкой, постепенно снижая ее зернистость

После обработки морилкой (2 слоя) и покрытия лаком получаем следующее:

В заключении несколько уточнений:

1. Толщина фанеры на внутреннюю часть — 2 шт по 9мм, на внешнюю – 2шт по 7-8 мм. Внутреннюю часть надо подбирать так, чтобы в сумме была толщина рукоятки маркера.

2. Шаблон приклада на сайте выложен в реальном размере. Распечатывать следует на формате лиcта A3

Редакция Russian Partizans благодарит Хантера из ТПК «Сталкеры» за предоставленные материалы

Винтовка специальную снайперскую (ВСС) «Винторез» совместно со специальным 9 мм патроном СП5 составляют Бесшумный снайперский комплекс (БСК).
БСК «Винторез» обеспечить скрытное поражение групповых целей живой силы противника, защищенных бронежилетами типа 6Б2 (примерно 2-3-й класса защиты) и стальными армейскими шлемами на дальностях до 400 м.
В 1987 г. новая винтовка поступила на вооружение специальных подразделений войск КГБ и разведывательно-диверсионных подразделений Советской армии под наименованием «9-мм винтовка снайперская специальная» (ВСС). В постановлении о принятии на вооружение название «Винторез» отсутствует, но, по заведенной ныне неофициальной традиции, часто используется в различных описаниях и рассказах.

Устройство, работа частей и механизмов


ВСС «Винторез» и «АС»

Винтовка ВСС «Винторез» и автомат АС «Вал» имеют аналогичное {за исключением приклада) устройство и представляют собой автоматическое оружие, работа автоматики которого основана на использовании энергии пороховых газов, отводимых из канала ствола в газовую камеру, затем преобразуемую в кинетическую энергию подвижной системы автоматики. Запирание и отпирание канала ствола осуществляется поворотом затвора вокруг продольной оси.
Одно из требований, предъявлявшихся к новой винтовке при ее создании. — возможность скрытой переноски и высокая готовность к боевому применению. Поэтому винтовка была выполнена разборной на три основных узла:

Наибольшая длина винтовки в разобранном виде для скрытого ношения не превышает 395 см..
Время ее перевода в боевое положение — не более 1 мин.
При необходимости винтовка может переноситься разобранной на основные узлы в кейсе 45x37x19 см или в сумке.
В собранном виде винтовка и автомат могут переноситься на ремне.

Ствол ВСС и АС

Небольшой длины ствол (всего 200 мм) с хромированным каналом имеет шесть правых нарезов. На пеньке ствола расположены выступы со скосами — для предварительного поворота затвора в начале его запирания. В средней части ствола находится газовая камера, а также цилиндрическая поверхность с кольцевыми проточками для присоединения корпуса глушителя. В дульной части имеется 54 отверстия (6 рядов по 9 отверстий), просверленных по нарезам ствола. Они предназначены для сброса газов из канала ствола в расширительную камеру глушителя. На дульную часть ствола надевается специальной формы пружина сепаратора. Она обеспечивает центрирование глушителя относительно оси канала ствола.

Ствольная коробка ВСС и АС

Ствольная коробка соединяет части и механизмы оружия. В ходе конструирования винтовки предлагались различные варианты способов ее изготовления, в том числе литьем или штамповкой из листовой стали. Однако по рекомендации Ижевского научно-исследовательского технологического института (Иж- НИТИ «Прогресс») ее решили изготовлять фрезерованием из стальной заготовки. Это дало значительные преимущества в жесткости конструкции, но в то же время привело к увеличению трудоемкости изготовления и повышению стоимости оружия. Тем не менее в то время посчитали вполне допустимым иметь оружие более дорогое, но обеспечивающее высокую кучность стрельбы и надежность.
Сверху коробка закрывается крышкой, которая защищает части и механизмы оружия от загрязнения. Она выполнена из тонкой листовой стали штамповкой. Для придания жесткости, при небольшой толщине металла, в ней выполнены выдавки. С правой стороны крышка имеет окно для выбрасываемых наружу гильз и вырез для движения рукоятки затворной рамы.

Предохранитель ВСС и АС

Предохранение от случайных выстрелов при падениях, ударах оружия, нечаянном нажатии на спусковой крючок обеспечивает предохранитель, который при включении исключает возможность поворота спускового крючка. Во включенном положении флажок предохранителя закрывает вырезы для движения рукоятки перезаряжания и тем самым защищает ствольную коробку от попадания в нее песка и пыли. Предохранение от преждевременных выстрелов при незапертом затворе обеспечивается автоспуском, а также взаимным расположением затворной рамы и затвора при закрывании канала ствола и запирании затвора.

Крепление прицелов ВСС и АС

На левой стороне ствольной коробки имеются выступы типа «ласточкин хвост» — посадочные места для оптических прицелов. Центральный и два задних выступа служат базой для крепления ночных электронно-оптических прицелов, а два передних и центральный — для дневных оптических прицелов.

На ствольной коробке размещены также переводчик вида огня и защелка магазина с пружиной.

Переводчик вида огня ВСС и АС

Основной режим стрельбы из винтовки — одиночный огонь. Тем не менее конструкция спускового механизма, размещенного в ствольной коробке, предусматривает возможность ведения автоматического огня. Переводчик вида огня крепится к ствольной коробке внутри спусковой скобы, позади спускового крючка. Для ведения одиночного огня переводчик ставится в положение «Одиночная стрельба» (обозначение — одна точка), а автоматического — «Автоматическая стрельба» (обозначение — три точки).

Затвор и затворная рама ВСС и АС

Поскольку снайперская винтовка — «инструмент особо точный», то все ее механизмы при работе должны оказывать минимальное воздействие на оружие, не смещая его с линии наведения. Одно из основных технических решений для выполнения этого условия заключалось в применении легких подвижных частей автоматики (затвора и затворной рамы). Другим решением стало использование в механизме запирания шести боевых упоров затвора, взаимодействующих с выступами ствольной коробки. При этом два нижних боевых упора исполняют роль досылателя патронов. Запирание и отпирание затвора осуществляется поворотом его вокруг продольной оси, происходящим при взаимодействии копирных пазов затворной рамы и ведущих выступов затвора. Это позволило обеспечить жесткое симметричное запирание канала ствола и снизить потери энергии на отпирание затвора.

Ударно-спусковой механизм ВСС и АС
Ударно-спусковой механизм — ударникового типа оригинальной конструкции, с возможностью ведения одиночного и автоматического огня.
Спусковой механизм служит для спуска ударника с боевого взвода и со взвода автоспуска, обеспечения одиночной и автоматической стрельбы, прекращения стрельбы, для предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель. Спусковой механизм помещается в ствольной коробке и включает предохранитель, шептало, разобщитель, переводчик, автоспуск, спусковой крючок, пружину спускового крючка, ось спускового крючка, пружину автоспуска, пружину шептала и разобщителя.

Ударный механизм ВСС и АС
Еще одним решением, способствующим точной стрельбе, было применение ударного механизма ударникового типа. Легкий ударник служит для разбивания капсюля-воспламенителя и при спуске с боевого взвода дает винтовке незначительный возмущающий импульс. Кроме того, такое конструктивное решение позволило облегчить работу автоматики. Это, а также специально спроектированная компоновка газоотводного узла, позволили в итоге уменьшить «подбрасывание» оружия во время выстрела, что в свою очередь облегчило наблюдение за результатами стрельбы через оптический прицел.

Ударник ВСС и АС
Ударники винтовок первых серий имеют боек и хвост, в котором выполнены отверстие для направляющей боевой пружины, пазы для направления в ствольной коробке, выступы для взведения и для постановки ударника на автоспуск. В последующих выпусках боек был перенесен в затвор. Цилиндрической поверхностью ударник входит в канал затвора.

Возвратный механизм ВСС и АС

Возвратный механизм предназначен для возвращения затворной рамы с затвором в переднее положение после выстрела или заряжания оружия, а также для фиксирования крышки ствольной коробки. Направляющая возвратной пружины вместе со стержнем представляют собой телескопическую конструкцию, которая обеспечивает необходимую длину хода затворной рамы.

Боевая пружина ВСС и АС
Боевая пружина служит для сообщения ударнику энергии, достаточной для разбивания капсюля патрона. Направляющая боевой пружины также имеет телескопическую конструкцию.

Глушитель ВСС и АС


Еще один узел винтовки и автомата, обеспечивающий их эффективное применение, — это интегрированный со стволом (то есть являющийся неотъемлемой частью оружия) глушитель. Он включает корпус глушителя и сепаратор.
Корпус глушителя состоит из расширительной камеры предварительного сброса газов и камеры надульного глушителя. В передней части корпуса установлен сепаратор.
На корпусе глушителя крепятся колодка прицела с прицельной планкой, основание мушки с мушкой, защелка сепаратора с пружиной.


Сепаратор представляет собой штампо-сварную конструкцию, состоящую из втулки, вставки, шайбы и обоймы. Цилиндрическая поверхность шайбы и втулки служит для обеспечения соосности сепаратора и корпуса, коническая поверхность втулки — для установки сепаратора на пружину сепаратора, расположенную на дульной части ствола.

Установка глушителя ВСС и АС

Глушитель надевается на ствол винтовки и крепится на нем двумя сухарными соединениями и защелкой. Такое крепление позволяет легко снимать и устанавливать глушитель на оружие.

Принцип работы глушителя ВСС и АС


После выстрела, при прохождении пулей передней, перфорированной части ствола, часть пороховых газов устремляется через боковые отверстия в стволе в расширительную камеру глушителя. При этом давление газов в канале ствола и их скорость после вылета пули снижаются. Струя пороховых газов, истекающая из дульной части ствола, попадает на сепаратор, который «расчленяет» ее на многочисленные разнонаправленные потоки, интенсивно снижая их скорость и температуру. В результате газы, истекающие из глушителя, имеют дозвуковую скорость и незначительную температуру, то есть не создают хлопка и дульного пламени, а выстрел становится практически бесшумным (уровень звука выстрела составляет при этом примерно 130 дБ., что соответствует спортивной малокалиберной винтовке).
Применение интегрированного глушителя позволило уменьшить (по сравнению с глушителем, надевающимся на дульную часть ствола) и общую длину оружия.


Отделяемый приклад винтовки так называемого скелетного типа (подобен прикладу СВД) изготовляется из многослойной фанеры.

Приклад винтовки присоединяется к ствольной коробке с помощью накладки, имеющей выступы типа «ласточкин хвост» и фиксатора. Оригинальное конструктивное решение фиксатора, обеспечивающее быстрое отсоединение приклада от ствольной коробки и жесткое (без качки) крепление на оружии.

Цевье ВСС и АС
Цевье винтовки выполнено из пластмассы и предназначено для удобства управления оружием при стрельбе, предохранения рук от ожогов и фиксации трубки. Цевье удерживается корпусом глушителя. а при снятом глушителе — защелкой корпуса, которая автоматически поджимается в процессе сборки внутренней наклонной плоскостью цевья.


Емкрсть штатного магазин ВСС «Винторез» 10 патронов, но может применяться магазин от АС «Вал» на 20 патрон. Патроны подаются из отъемного двухрядного секторного магазина с шахматным их расположением. Досылание патрона осуществляется затвором. Стреляная гильза извлекается подпружиненным качающимся выбрасывателем, установленным на затворе. Для отражения стреляной гильзы служит подпружиненный отражатель, размещенный в затворе.

Прицелы ВСС «Винторез» и автомата и АС «Вал»
Для прицельной стрельбы из винтовки и автомата на различные дальности используются различные оптические (дневные) и электронно-оптические (ночные) прицелы.

Дневной оптический прицел винтовки ПСО-1-1 подобен прицелу ПСО-1 снайперской винтовки СВД, но с дистанционными шкалами под баллистику патрона СП-5.

Верхний маховичок прицела — для установки дальности — имеет шкалу с цифрами от 5 до 40, с ценой деления 25 м, что соответствует углам прицеливания для ведения огня на дальности от 50 до 400 м. Так как баллистика патрона СП-6 близка к баллистике патрона СП-5, шкалой прицела пользуются при стрельбе обоими патронами. Боковой маховичок, как и в прицеле ПСО-1, служит для введения боковых поправок. Сетка прицела имеет один основной угольник для наведения в цель. Вправо и влево от него расположена шкала боковых поправок, снизу — дальномерная шкала по цели высотой 1,7 м (ростовая фшура) с цифрами от 1 до 40 в десятках метров дальности. Прицел ПСО-1-1 имеет 4х увеличение и поле зрения 6°, его масса — 0,58 кг.
Помимо прицела, ПСО-1-1 для стрельбы из ВСС и АС может быть использован и другой дневной оптический прицел — 1П43.
Для стрельбы ночью используется ночной прицел НСПУ-3 или МБНП-1.

Чертеж всс из дерева. Винтовка специальная снайперская (ВСС) «Винторез. Установка глушителя ВСС и АС

скачать ролик о винтовке ВСС Винторез № 3 скачать сборник детализированных фотографий винтовки ВСС Винторез

Бесшумный снайперский комплекс был создан в ЦНИИТОЧМАШ Сердюковым П. И. и Красниковым В.Ф. и принят на вооружение в 1987 г. Бесшумный снайперский комплекс включает винтовку специальную снайперскую (ВСС «Винторез» индекс 6П29) и специальный патрон 9х39 мм СП-5 (индекс 7Н8)

Снайперский патрон СП-5 разработан Забелиным Н.В. и Дворяниновым Л.С.. За основу патрона брался хорошо зарекомендовавший себя 7,62х39 мм автоматный патрон УС (уменьшенной скорости). Как известно, этот патрон был создан ещё в начале 60-х для стрельбы из автомата АКМ с прибором для бесшумной и беспламенной стрельбы ПБС-1.

Разборка для транспортировки

Дозвуковая скорость пули со свинцовым сердечником этого патрона (около 310 м/с) обеспечивала необходимое снижение уровня звука при стрельбе с ПБС, а её значительная масса (12,6 г) и конструкция, достаточное поражающее действие открытой живой силы на дальности до 400 метров. Однако кучность стрельбы этим патроном, особенно на предельных дальностях, не удовлетворяла заданным требованиям, ведь применять его было необходимо для снайперской стрельбы. Что было хорошо для 60-х, оказалось явно недостаточно в 80-х.

В результате на базе гильзы 7,62х39 мм автоматного патрона, был разработан снайперский патрон с дозвуковой (300 м/с) скоростью пули, получивший рабочее обозначение РГ037. Он имел длину 46 мм, при общей массе 16 г, массе пули 10,6 г, и обладал хорошей кучностью стрельбы. На дальности 100 метров R50=4 см, а на 400 м – R50=16,5 см.

Автоматика работает за счет отвода части пороховых газов из канала ствола. Запирание канала ствола осуществляется шестью боевыми упорами поворотного продольно скользящего затвора. Ударно-спусковой механизм ударникового типа позволяет вести как одиночный, так и непрерывный огонь. Прицельные устройства открытого типа состоят из мушки и секторного прицела и расположены на корпусе глушителя. Для стрельбы днем используется оптический прицел ПСО-1, а для ночной стрельбы ЕСПУ-3. Предохранитель флажкового типа двойного действия: он запирает спусковой крючок и ограничивает движение затворной рамы (аналогичен предохранителю СВД). Магазин пластмассовый, коробчатого типа, емкостью на 10 патронов. Интегральный глушитель целиком накрывает ствол впереди короткого цевья. Он надевается на ствол винтовки и действует следующим образом. После выстрела, при прохождении пулей передней части ствола, часть пороховых газов устремляется, через шесть рядов поперечных отверстий в стволе, в расширительную камеру глушителя. При этом давление пороховых газов в канале ствола и их скорость снижаются. Струя пороховых газов, истекающая из дульной части ствола, попадает на сепаратор, который «расчленяет» её на многочисленные разнонаправленные потоки, интенсивно снижая их скорость и температуру. В результате, газы, истекающие из глушителя, имеют дозвуковую скорость и незначительную температуру, что не создает хлопка и дульного пламени, а выстрел становится практически бесшумным. Применение интегрированного глушителя позволило уменьшить, по сравнению с глушителем, надевающимся на дульную часть ствола, и общую длину оружия.

Приклад деревянный, отделяемый, скелетного типа. Для транспортировки и скрытой переноски винтовка может разбираться на три части, и складываться в кейс.

Разборка-сборка винтовки снайперской специальной ВСС «Винторез»:

Оружие типа ВСС и АС, имеет глушитель расширительного типа, в ходе стрельбы подвержено сильному загрязнению пороховым нагаром. Для чистки и смазки, а также устранения мелких неисправностей ВСС и АС производится их неполная разборка. Она осуществляется без использования специального инструмента и аналогична для обоих видов оружия по проводимым операциям, за исключением отделения и присоединения приклада у винтовки. Порядок неполной разборки ВСС и АС:

1. Отсоединить магазин (удерживая винтовку левой рукой за цевьё, правой обхватить магазин, отжать защёлку и, подав нижнюю часть магазина вперёд, отделить его от оружия), снять оружие с предохранителя и, отведя затворную раму назад, проверить, нет ли патрона в патроннике. Отпустить затвор, произвести контрольный спуск курка с боевого взвода.

2. Подготовить принадлежность.

хватив цевьё левой рукой, указательным пальцем утопить защёлку корпуса, правой рукой повернуть глушитель по часовой стрелке, и, выдвинув вперёд, отделить его от оружия.

4. Отжав отвёрткой защёлку сепаратора, пальцем продвинуть сепаратор в корпус и затем, проталкивая его шомполом, отделить от корпуса. Отделить пружину сепаратора, продвинув её вперёд по стволу.

5. Утопить фиксатор крышки ствольной коробки, нажать пальцем на выступ упора возвратного механизма и, приподняв задний конец крышки, отделить её от ствольной коробки.

6. Удерживая винтовку, подать вперёд упор возвратного механизма до выхода его выступа из паза ствольной коробки; приподняв упор, извлечь механизм из канала затворной рамы.

7. Удерживая винтовку, подать направляющую вперёд до выхода её из гнезда ствольной коробки, затем извлечь, удерживая ударник.

8. Отвести ударник назад до упора и, приподняв его, отделить от ствольной коробки.

9. Отвести затворную раму с затвором назад до упора и движением вверх отделить их от ствольной коробки.

10. Удерживая затворную раму в вертикальном положении, поднимая и одновременно поворачивая затвор по часовой стрелке, вывести его из затворной рамы.

11. Утопив защёлку корпуса большим пальцем, снять цевьё, продвигая его вперёд.

12. Поворачивая трубку по часовой стрелке до совмещения выступа коробки со шлицем на ствольной коробке, отделить её от ствола, перемещая назад.

13. Для отделения приклада винтовки ВССутопить фиксатор приклада и, продвигая приклад назад, отделить его от ствольной коробки.

Сборка оружия производится в обратной последовательности. Для обслуживания оружия используется смазка ружейная РЖ ОСТ 38.01439-88. Категорически запрещается смазывать патроны. После чистки и смазки оружия все поверхности надлежит протереть насухо.

Калибр 9 мм

Патроны 9х39 мм СП-5, СП-6

Масса без прицела с пустым магазином 2,65 кг

Масса магазина без патронов 0,15 кг

Масса со снаряженным магазином и прицелом 3,43 кг

Длина 894 мм

Длина ствола 200 мм

Высота 159 мм

Ширина 59 мм

Начальная скорость пули 290 м/с

Темп стрельбы 600 в/м

Скорострельность 40-100 в/м

Емкость магазина 10 патронов

Дальность прямого выстрела по грудной фигуре 185 м

Прицельная дальность 600 м

Чертеж ВСС Винторез (вольная вариация)

Любителям «антуражных» тактических пейнтбольных маркеров в наше время есть из чего выбирать: на рынке представлены как уже готовые модели тактических маркеров, так и всевозможные тактические «обвесы», приклады и прочие тюнинговые изделия, добавляющие «серьезности» пейнтбольному оружию. Однако фантазия пейнтболистов развита на порядок сильнее, чем у производителей различных апгрейдов и для удовлетворения собственных потребностей иногда приходиться работать собственными руками.
В данной статье Hanter из тактической пейнтбольной команды «Сталкеры » делиться опытом по самостоятельному изготовлению приклада, имеющего сходство с прикладом, установленном на ВСС (винтовка снайперская специальная) или «винторез». Приклад был установлен на маркер JT TAC-5m RECON, но при желании его можно устанавливать и на другие модели, вплоть до спортивных электронных маркеров.

Необходимые инструменты и материалы:

1. Фанера (7-8 мм и 9 мм)

2. Клей эпоксидный универсальный

3. Струбцины

4. Напильник полукруглый

5. Стамеска

6. Держатель для наждака

7. Наждачная бумага

8. Лак

9. Морилка

10. Мелочевка (кисточки, валики, линейка)

11. Электролобзик

12. Дрель

13. Распечатанный шаблон приклада.

Закрепляем струбцинами две заготовки фанеры, которые будут служить внешними слоями приклада (я брал 7-8 мм). Обводим трафарет и выпиливаем.

Результат:

Затем аналогично выпиливаем внутреннюю часть и получаем следующее (на снимках пока не видно, но у внешних заготовок выпиливаем перегородку между отверстиями (далее будет видно)):

После того, как все заготовки склеены, берем напильник и доводим до такого вида, а затем шкурим наждачкой, постепенно снижая ее зернистость

После обработки морилкой (2 слоя) и покрытия лаком получаем следующее:

В заключении несколько уточнений:

1. Толщина фанеры на внутреннюю часть — 2 шт по 9мм, на внешнюю – 2шт по 7-8 мм. Внутреннюю часть надо подбирать так, чтобы в сумме была толщина рукоятки маркера.

2. Шаблон приклада на сайте выложен в реальном размере. Распечатывать следует на формате лиcта A3

Редакция Russian Partizans благодарит Хантера из ТПК «Сталкеры» за предоставленные материалы

Большинство мальчиков дошкольного, школьного и подросткового возраста играют в «войнушки». То они спасают мир от инопланетных захватчиков, то освобождают заложников от злостных нарушителей закона. Правда, современные дети все чаще становятся игроками реализованных на практике игр а-ля «Контр-страйк». И для большей наглядности они делают межгалактическое и стандартное оружие любимых компьютерных персонажей своими руками. Поэтому в сегодняшней статье мы расскажем о том, как сделать из дерева снайперскую винтовку.

Общие характеристики снайперской винтовки

Перед тем как приступить к работе и сделать своеобразный макет реального оружия, стоит рассмотреть детали винтовки. Итак, из чего же она состоит? В зависимости от своей разновидности и модели винтовка может содержать различные детали. Например, Драгунова) состоит из следующих комплектующих:

  • снайперского оптического прицела;
  • магазина;
  • ствола с открытым прикладом и прицелом, а также со ствольной коробкой;
  • крышки ствольной коробки;
  • механизма с возвратным принципом действия;
  • рамы для затвора и самого затвора;
  • спускового и ударного механизма;
  • накладок на ствол;
  • толкателя и трубок с регуляторами и фиксаторами;
  • предохранителя и щек приклада.

Далее мы разъясним вам, как сделать из дерева снайперскую винтовку своими силами. Скажем сразу: существует масса вариантов, позволяющих изготовить макет оружия из дерева. Однако мы решили взять за основу самый простой, с которым сможет справиться даже ребенок.

Подготовка рабочего места и материалов

Если вы решили сделать макет оружия сами, необходимо заранее подготовить рабочее место, инструменты и материалы. При этом если вам менее 12 лет, лучше все основные виды работ по дереву взвалить на плечи папы или дедушки.

Для работы нам понадобится прямоугольный кусок дерева, размер которого зависит от того, каких габаритов, по вашему мнению, должна быть изготовленная вами модель. К примеру, размеры винтовки в готовом варианте составляют в длину — 1220 мм, в высоту (с учетом снайперского прицела) — 230 мм, в ширину — 88 мм.

В качестве материала для макета можно использовать не дерево, а большой кусок от вышедшей из строя мебели. Это может быть, например, дверца от нижняя часть старой входной двери и т. д. Одним словом, снайперская винтовка из дерева своими руками делается из любого дерева или мебели, которая находится под рукой. Также вам понадобится металлическая трубка.

Рисуем и макет модели

Когда все детали и рабочее место готовы, можно приступать к решению задачи: «Как сделать винтовку самостоятельно». Для этого возьмите подготовленный деревянный фрагмент и нарисуйте на нем очертания будущей винтовки. Целесообразнее сделать это обычным белым мелом, но если такового нет, подойдет маркер и даже ручка. Не забудьте нарисовать снайперский прицел. Причем рисовать стоит не в объемной, а плоской вариации, то есть будто ваша модель лежит на одном боку.

Выпиливаем макет модели из дерева

На следующем этапе возьмите пилу и аккуратно, соблюдая правила безопасности, выпилите по начерченному контуру вашу винтовку. При этом старайтесь соблюдать рисунок разметки и не выходить за его края. В идеале винтовка из дерева, своими руками создаваемая, должна получиться ровной и приближаться к оригиналу.

Обрабатываем неровности рубанком

Для того чтобы ваш макет избавил вас от такого неприятного явления, как занозы, рекомендуется обработать изделие рубанком. Сделать это нужно также и с целью придания полученному оружию более мягкой и округлой формы.

Труднодоступные места при этом лучше обработать при помощи либо металлического напильника. Закруглить и отполировать грубые участки винтовки можно при помощи «шкурки» или наждачной бумаги. После подобной обработки у вас должна получиться гладкая на ощупь деталь модели и, как следствие, красивая снайперская винтовка своими руками.

Делаем ручку для заряжания затвора винчестера

Делается такой затвор из металлической трубы (идеально подойдет медная) с применением обычного молотка и тисков. Затем снизу винтовки необходимо просверлить небольшое отверстие, в которое потом будет заходить ручка. Саму же ручку, изготовленную из трубы, необходимо поддать шлифовке на шлифстанке. После этого ручку крепят к нижней поверхности винтовки при помощи гвоздей и саморезов.

Делаем металлические пластины для винчестера

На следующем этапе решите, как сделать из дерева снайперскую винтовку: с пластинами на винчестере или без них. В данном случае металлические пластины придадут реалистичность модели, поэтому их все же лучше сделать. Для этого возьмите два небольших плоских прямоугольника из тонкого металлического полотна, проделайте в них дыры для гвоздей дрелью и закрепите по обеим сторонам винтовки крепежными элементами.

Изготавливаем ствол для винтовки

Чтобы сделать ствол для винтовки, используйте алюминиевую трубку небольшой толщины. Далее следует отпилить ножовкой по металлу лишнее и оставить ту длину, которая необходима вам. После этого проделайте в полученном стволе три одинаковых отверстия, два из которых будут служить опорой для крепления, а третье — для мушки.

Если вы до сих пор не решились изготовить модель оружия и не знаете, как сделать из дерева снайперскую винтовку, скорее присоединяйтесь к нам. Дальше будет интереснее.

На следующем этапе прикрепляем готовый ствол к макету винтовки и надежно его фиксируем. На конечном этапе макет оружия рекомендуется покрыть защитным Винтовка готова.

Как упростить работу с деревом?

Если вы только задумываетесь над тем, как сделать винтовку самому, и наша пошаговая инструкция кажется вам сложной, всегда можно ее упростить. Как это сделать? Например, можно взять деревянный элемент, нарисовать на нем контур, вырезать, отшлифовать и покрыть лаком, не используя дополнительные металлические элементы. Таким образом, вы, с одной стороны. упростите себе работу, а с другой — сделаете долгожданный макет с минимально затраченным временем.

Что же касается остальных элементов винтовки, то их всегда можно дорисовать. Кстати, по аналогичному принципу можно сделать и другие виды оружия.

Какие правила безопасности нужно соблюдать при работе?

Перед тем как сделать снайперскую винтовку, не поленитесь изучить элементарные правила безопасности. Так, например, работу по дереву лучше всего начинать в специальном фартуке (он должен закрывать верхнюю часть вашего тела вплоть до колен) и перчатках. Это могут быть обычные перчатки, которые мы часто покупаем, когда делаем ремонт или что-либо красим.

Волосы лучше спрятать под кепкой или банданой, чтобы они не мешали. Это обезопасит вас от попадания волос в лопасти фрезерного станка и другого оборудования. По той же причине перед работой лучше снять с себя длинные цепочки и другую бижутерию, нашейные платки и шарфы. Также лучше не использовать во время работы одежду, которая содержит декоративные элементы, например, рюши или бахрому.

Перед тем как сделать винтовку из дерева, позаботьтесь о приобретении специальных защитных очков. Они понадобятся вам в тот момент, когда вы будете обтачивать и счесывать деревянные модели. И именно они помогут обезопасить ваши глаза от попадания в них мелких частей дерева, трухи и стружки.

Работая с электродрелью, проверьте исправность и рабочее состояние всех тройников и розеток.

Из каких еще материалов можно сделать снайперскую винтовку?

Помимо дерева, снайперскую винтовку можно изготовить из обычной бумаги. Это может быть винтовка в стиле оригами, сделанная из нескольких листов бумаги в стиле модели 3D. При желании подобный макет оружия есть смысл сделать из пластиковых бутылок, льда, фольги, пустых коробок из-под молока и т. д.

Снайперская винтовка ввс. Винтовка снайперская специальная (ВСС) «Винторез. ВСС «Винторез» история создания

Калибр: 9мм (9×39 СП-5, СП-6)

Механизм: автоматический, газоотводный, запирание поворотом затвора.

Длина: 894 мм

Длина ствола: 200 мм

Вес без прицела и патронов: 2,6 кг, с патронами и прицелом ПСО-1: 3.41 кг

Магазин: коробчатый отъемный на 10 или 20 патронов

9-мм винтовка снайперская специальная (ВСС, «Винторез», Индекс ГРАУ — 6П29) — бесшумная снайперская винтовка.

Винтовка предназначена для вооружения подразделений специального назначения.

ВСС (Винтовка Снайперская Специальная) «Винторез» создавалась для проведения специальных операций, требующих малошумного оружия. Винтовка разработана в ЦНИИ Точного Машиностроения (ЦНИИТОЧМАШ) в городе Климовске под руководством Петра Сердюкова. Вместе с винтовкой разрабатывались также и специальные боеприпасы с дозвуковой скоростью пули, способные надежно поражать цели на дальностях до 400 метров. Такими боеприпасами стали патроны 9х39мм СП-5 (с обычной пулей) и СП-6 (с бронебойной пулей),созданные на базе гильзы патрона 7.62х39 обр1943 года. Начальная скорость пуль патроновСП-5 и СП-6 — около 280 м/с, масса пуль — около 16грамм. На вооружении ВСС состоит с конца 1980хгодов. Винтовка ВСС широко и успешно используется различными подразделениями специального назначения в силовых структурах России, в том числе и в Чечне.

Винтовка ВСС построена на основе автоматики с газовым двигателем и поворотным затвором. Газовый поршень располагается над стволом и жестко закреплен на затворной раме. Поворотный затвор имеет 6 боевых упоров. Ствольная коробка — фрезерованная из стали, для повышения прочности конструкции. Рукоятка затвора и предохранитель выполнены по типу автомата Калашникова, однако переводчик режимов огня выполнен в виде поперечной кнопки, расположенной позади спускового крючка. Ударно-спусковой механизм также сильно отличается от УСМ АК, и имеет ударниковую конструкцию.

Ствол в передней части (после газовой каморы) имеет несколько рядов отверстий, выводящий часть пороховых газов со дна нарезов в заднюю часть интегрированного глушителя. В передней части, перед дульным срезом ствола, глушитель имеет ряд стальных диафрагм с отверстием для пули, тормозящих пороховые газы внутри глушителя. Для чистки и компактного хранения глушитель может сниматься с оружия, однако ведения огня без глушителя запрещено.

Прицельные приспособления ВСС включают в себя боковую планку для крепления оптических или ночных прицелов, а также резервный открытый прицел, закрепленный на кожухе глушителя и состоящий из целика, регулируемого по дальности до 400 метров, и мушки. Штатным оптическим прицелом для ВСС является 4Х кратный ПСО-1, перемаркированный под баллистику патрона 9х39 СП-5.

Приклад винтовки ВСС деревянный, скелетной конструкции. При необходимости может быть легко снят с оружия для хранения в минимальных габаритах.

Первая чеченская война

Первое боевое применение винтовок ВСС относится к первой чеченской войне, когда этими винтовками начали вооружать отряды специального назначения.

Чеченские сепаратисты, столкнувшиеся с ВСС и понесшие от неё большие потери, быстро оценили качество нового российского оружия.

Чеченцев сильно раздражают бесшумные снайперские винтовки россиян. «Никак не можем засечь, откуда они бьют» — сплевывали в сердцах ополченцы.

Э. Абдулаев. «Над грозным городом раскаты». Журнал «Солдат удачи», № 4 1995

Владимир Ольгин, командир одной из рот спецназа федеральных сил, охарактеризовал связку ВСС «Винторез»/АС «Вал», как идеальную систему для войск специального назначения, умелое использование которой позволяет творить чудеса. Особо автор отметил качество использования ВСС при решении задачи «снятия часового» — был случай, когда бойцы отряда уничтожили из ВСС 5 боевиков ещё до того, как основная группа противника поняла, что происходит.

В городе — незаменимая вещь, ей и ночь не помеха. Противник не слышит и не видит. Главное, боеприпасов побольше (а вот с ними была напряжёнка). Метров до 300 стреляешь, как в тире, главное — выверка прицела, ночью результат аналогичный.

Ш. Алиев. «Куда девался кровавый опыт?». Журнал «Солдат удачи», № 11 1997

7 января 1995 года попал в окружение отряд спецназа Главного Разведывательного Управления (ГРУ) из 22-й бригады специального назначения. В плену у боевиков оказалось 48 человек, чеченцы так же захватили снайперские винтовки «Винторез».

После поступления ВСС в войска, на склады за ненадобностью были отправлены все АКМС с приборами бесшумной и беспламенной стрельбы.

Вторая чеченская война

Во время второй чеченской войны снайпер одного из российских спецподразделений, находясь в засаде, занял позицию в кроне густого дерева. Обнаружив группу боевиков, он дождался, пока все они выйдут на открытую местность и, открыв огонь на дальности эффективного огня, уничтожил всю группу прежде, чем они разобрались, откуда ведется огонь.

Грузино-осетинский конфликт

Во время грузино-осетинского конфликта ВСС использовалась обеими сторонами (как осетинской, так и грузинской), а во время войны в Южной Осетии — российскими войсками.

В частности, 29 января 2007 года со стороны Грузии произошло нападение на южноосетинских милиционеров с использованием АКМ и ВСС. Трое милиционеров были ранены.

Происшествия

Незаконные вооружённые формирования начали использовать его при проведении терактов. Осетинские журналисты полагают, что и к грузинским спецслужбам, и к боевикам ВСС могла попасть через американскую сторону, которая официально закупает эти винтовки, газета «Известия» в качестве вариантов маршрутов поставки называет также страны среднего и ближнего Востока. В частности, на видеоплёнке, предоставленной американскими журналистами, у одного из террористов, захвативших школу в Беслане видна в руках ВСС

5 июня 2009 года из винтовки «Винторез» был убит министр внутренних дел Дагестана Адильгирей Магомедтагиро.


ВСС «Винторез» («винтовка снайперская специальная », индекс ГРАУ 6П29) — советская и российская бесшумная снайперская винтовка, предназначенная для вооружения подразделений спецназа.

Скрытное проникновение в тыл противника и, при необходимости, уничтожение важных его объектов, устройство засад, борьба с террористами — выполнение этих и других специальных задач затруднительно без эффективного вооружения скрытного применения различных типов. Поэтому в 80-х гг. прошлого века, с возрастанием роли спецподразделений в локальных войнах, борьбе с терроризмом и криминалом, начинают разрабатываться специальные комплексы бесшумного оружия для спецназа. Одним из наиболее известных таких комплексов отечественной разработки стала единая система бесшумного стрелкового вооружения, разработанная Центральном НИИ точного машиностроения (ЦНИИ Точмаш, г. Климовск Московской области) в 80-х гг. В нее вошли винтовка снайперская специальная ВСС , автомат специальный АС и специальные патроны СП-5, СП-6.

ВСС «Винторез» история создания

Существуют доработанные для бесшумной и беспламенной стрельбы образцы общевойскового оружия, но для спецназа зачастую предпочтительным является использование узкоспециализированных систем. Обычно оружие в бесшумных версиях становится менее удобным и в значительной мере теряет боевые свойства: прицельную дальность стрельбы, точность, пробивное действие пули. Так, пистолеты ПБ (ПМ с глушителем) и АПБ (АПС с глушителем) имеют значительную длину, кроме того, узел крепления глушителя постепенно изнашивается, что приводит к изменению боя оружия. При создании прибора бесшумной стрельбы ПБС-1 к автомату АКМС оказалось, что метательный заряд дозвукового патрона УС не может обеспечить работу автоматики оружия. Чтобы повысить давление газов, в конструкцию ПБС-1 был введен обтюратор — резиновая пробка, которую пуля при вылете пробивала, а толкающие ее газы оставались в стволе и совершали работу по перезарядке оружия. При пробитии обтюратора пуля получала определенные возмущения, снижавшие кучность боя, особенно в холодный период. В результате прицельная дельность АКМС с ПБС-1 не превышала 100 метров. Поэтому было решено вместо разрозненных образцов создать единый комплекс бесшумного стрелкового оружия для спецназа, и унифицированные боеприпасы к нему. Все силы специального назначения СССР должны были получить четыре бесшумных стрелковых комплекса: пистолетный, снайперский, автоматный и гранатометный.


Тактико-технические требования к винтовке ВСС

Важным этапом создания стрелкового оружия является выработка тактико-технических требований к нему. При создании комплекса бесшумного оружия этот этап затянулся, так как заказчики из разных силовых ведомств формулировали зачастую противоречивые требования к новому оружию. К 1983 г. удалось согласовать только требования к снайперскому комплексу, получившему шифр «Винторез». В связи с большой потребностью войск в бесшумном оружии, к работам по созданию новой снайперской винтовки приступили сразу же, не дожидаясь согласования требований по автоматному комплексу. Ставилась задача создать бесшумное автоматическое оружие, не уступающее по боевой мощи АКС-74У.

В ходе разработки и некоторое время после создания, «Винторез » обозначался также как БСК (бесшумный снайперский комплекс), но сейчас это обозначение не применяется. Требования, которые предъявлялись к комплексу «Винторез», были высокие и порой противоречивые. Он должен был обеспечить скрытное поражение живой силы противника на дальности 400 м, притом обеспечивая на этой же дальности пробитие стального армейского шлема. Для решения указанных задач в составе комплекса были необходимы новый патрон с тяжелой пулей и повышенной кучностью, оптический (дневной) и электронно-оптический (ночной) прицелы. Кроме того, винтовка должна была иметь небольшие вес и габариты, а также, для решения некоторых специфических задач, разбираться на небольшие составные части, позволяющие скрытно транспортировать ее, и быстро собирать.

Разработка «Винтореза» Одна из основных проблем при разработке «Винтореза» заключалась в том, что для эффективной маскировки выстрела пуля должна иметь дозвуковую начальную скорость, но в таком случае она имеет недостаточную дульную энергию и дальность эффективной стрельбы. Поэтому конструкторы отказались от идеи делать оружие под уже существующий автоматный патрон 7,62х39 УС. Расчеты показали, что кучность стрельбы этим патронам, особенно на предельных дальностях, является неудовлетворительной для снайперской стрельбы. Поэтому, после длительных изысканий, разработчики создали принципиально новый 7,62-мм патрон, получивший индекс РГ037. С таким патроном получилась вполне приемлемая кучность для дальности, на которых предполагалось использовать ВСС.

Прототип ВСС — винтовка РГ036 Первый прототип ВСС под патрон 7,62х39УС получил индекс РГ036. В конце 1981 г. был создан второй прототип винтовки под тем же индексом, но уже под патрон РГ037. Новая винтовка поражала компактность — при длине 85 см, она весила всего 1,8 кг, производя впечатление игрушечного оружия. Но при этом она соответствовала заявленным требованиям по прицельной дальности и пробивному действию, пробивая армейский шлем или стальной лист толщиной 1,6 мм на дальности 400 м. Однако, не смотря на вполне удовлетворительные результаты испытаний, в дальнейшем работы над винтовкой РГ036 под патрон РГ037 были прекращены. В 1985 г., наконец, были утверждены требования к бесшумному автоматному комплексу. Согласно им, бесшумное оружие должно было поражать живую силу, защищенную бронежилетами 6Б2 (соответствующие 3-му классу защиты) на дальности 400 м. В связи с этим разработчики пришли к выводу, что оружие под 7,62-мм патрон с дозвуковой скоростью пули не обеспечит поражение живой силы, обеспеченной перспективными средствами индивидуальной защиты. Поэтому к середине 80-х гг. конструкторами Н.В.Забелиным и Л.С.Дворяниновым (ранее создавшими и патрон РГ037) был разработан новый 9х39-мм патрон СП-5. Пуля этого патрона при начальной скорости 300 м/с имеет массу 16,2 г., что в два раза больше массы пули 7,62х39-мм патрона обр.1943 г. Пуля такого патрона, несмотря на дозвуковую скорость, имеет достаточно высокую дульную энергию, и на дистанции 400 мм способна пробить 2-мм стальной лист и при этом сохранить необходимое убойное действие. Снайперская винтовка РГ036 была полностью переделана под новые патроны. Так появилась винтовка ВСС «Винторез» . Что касается автоматного комплекса АС «Вал» (конструкция которого на 70% унифицирована с винтовкой), то он получил патрон СП-6, пуля которого на дистанции 400 м способна поражать живую силу в бронежилетах 3-го класса защиты. В 1987 г. «Винторез» поступил на вооружение спецподразделений КГБ и разведывательно-диверсионных подразделений Советской Армии под обозначением ВСС («9-мм винтовка снайперская специальная»). Винтовка комплектовалась дневными прицелами — ПСО-1-1 и 1П43 и ночными — 1ПН75 и 1ПН51. Производство винтовки ВСС «Винторез» было освоено на Тульском оружейном заводе.

Боеприпасы для всс «Винторез»

СП-5, СП-6 Стрельба из винтовки ВСС «Винторез» может вестись патронами СП-5 (снайперские) и СП-6 (повышенной бронепробиваемости). Данные патроны имеют одинаковые заряды, но различаются конструкцией пуль. Патроны СП-5, СП-6 Пуля патрона СП-5 имеет стальной и свинцовый сердечники, помещенные в биметаллическую оболочку. Форма пули обеспечивает ей хорошие баллистические свойства при полете с дозвуковой скоростью. Специальной маркировки патрон СП-5 не имеет, упаковочные картонные коробки с такими патронами имеют надпись «Снайперский». Пуля патрона СП-6 состоит из стального закаленного сердечника увеличенной длины, помещенного в свинцовую рубашку и биметаллическую оболочку. Вершинка пули патрона СП-6 окрашивается в черный цвет, а на коробке имеется черная полоса. Гильзы патронов стальные, с покрытием зеленым лаком. Оба патрона имеют схожую баллистику, и могут применяться как ВСС, так и в АС. При этом патрон СП-5 имеет лучшую кучность, а СП-6 — бронепробиваемость. Последний следует применять для поражения живой силы в средствах индивидуальной защиты, а также в автомобилях или за легкими укрытиями. Патроны СП-5 и СП-6 выпускает Климовский штамповочный завод. Помимо штатных боеприпасов, существуют патроны учебные СП-6УЧ — для тренировок по заряжанию оружия. На ее гильзе имеются продольные канавки, а на коробке — надпись «Учебный». Для проверки прочности узла запирания оружия применяется патрон СП-5УЗ. На упаковочной коробке с данными патронами имеется надпись «Усиленный заряд». Они применяются только в заводских условиях, использование таких патронов в войсках строго запрещено.

Комплектация винтовки ВСС «Винторез»

Каждая винтовка ВСС комплектуется индивидуальным комплектом запасных частей ЗИП-О. В его состав входят: шомпол; принадлежность; масленка; скребок; нож; пять 10-зарядных магазинов; ремень. Магазины АС «Вал» и ВСС «Винторез» взаимозаменяемы, таким образом, питание винтовки может осуществляться как из 10-зарядных, так и из 20-зарядных (автоматных) магазинов. Масленка и принадлежность — от АКМ. Скребок служит для удаления нагара со стенок канала ствола. Он навинчивается на шомпол. Нож предназначен для удаления нагара со поверхностей сепаратора. Ствола и газового поршня. Он имеет два лезвия: один — для чистки сепаратора, другой — для наружных поверхностей, ствола и газового поршня. Укладочные средства винтовки включают: сумку для переноски винтовки и сумку для переноски оптического прицела, четырех магазинов и ЗИП-О.

Режим стрельбы из ВСС «»Винторез»

Для снайперской винтовки приоритетным режимом огня является одиночный. При стрельбе с упора поперечник рассеивания серии из 10 выстрелов составляет не более 10 см. Огонь очередями может вестись при неожиданной встрече с противником на дистанции «в упор». Так как емкость штатного магазина ВСС составляет всего 10 патронов, автоматический огонь следует вести очередями по 2-4 выстрела. В исключительных случаях огонь можно вести длинной очередью до израсходования всех патронов в магазине.


Купить браслет из паракорда с носимым аварийным запасом

ВСС «Винторез» (Винтовка Снайперская Специальная) входит в состав бесшумного снайперского комплекса (БСК), состоящего из 9-мм снайперского патрона СП-5 (или бронебойного СП-6), винтовки, оптического прицела ПСО-1-1 или 1П43 и ночных прицелов 1ПН75 и МБНП-18.

Винтовка ВСС Винторез — видео

Снайперская винтовка ВСС «Винторез» была разработана конструкторами В.Ф. Красниковым и П. И. Сердюковым в ЦНИИТочМаш в городе Климовске.

В 1987 году комплекс ВСС «Винторез» был принят на вооружение разведывательно-диверсионных частей ВС СССР, внутренних войск МВД и частей спецназначения КГБ СССР под обозначением ВСС (индекс 6П29).

Снайперская винтовка ВСС «Винторез» — предназначена для ведения снайперской бесшумно-беспламенной стрельбы по живой силе противника (поражение разведгрупп противника, его командного состава, часовых и наблюдателей), а также выведение из строя элементов военной техники, приборов наблюдения и небронированной техники противника на дистанции до 400м с использованием оптического прицела, и до 300м с применением ночных прицелов.

Винтовка ВСС состоит из:

Ствола соединен­ного со ствольной коробкой
— приклада
— затворной рамы с газо­вым поршнем
— затвора
— возвратного механизма
— удар­ника
— боевой пружины с направляющей
— ударно-спус­кового механизма
— крышки ствольной коробки
— кор­пуса глушителя, сепаратора и цевья.

Принцип работы автоматики и назначение частей и механизмов винтовки «Винторез» основан на использовании энергии порохо­вых газов, отводимых из канала ствола в газовую ка­меру, и затем преобразуемую в кинетическую энергию подвижной системы автоматики. Запирание и отпи­рание канала ствола осуществляется поворотом за­твора вокруг продольной оси. Ударно-спусковой меха­низм — ударникового типа оригинальной конструк­ции, с возможностью ведения одиночного и автома­тического огня. Подача патронов осуществляется из двухрядного сек­торного магазина с шахматным их расположением. Досылание патрона осуществляется затвором. Стре­ляная гильза извлекается подпружиненным качающимся выбрасывателем, установленным на затворе. Для отражения стреляной гильзы служит подпружи­ненный отражатель, размещенный в затворе.

Ствол винтовки длиной всего 200 мм, хромированный, имеет шесть правых нарезов. На пеньке ствола расположены выступы со скосами – для предварительного поворота затвора в начале его запирания. В средней части ствола находится газо­вая камера, а также цилин­дрическая поверхность с кольцевыми проточками для присоединения корпуса глушителя. В дульной части имеется 54 отверстия (6 ря­дов по 9 отверстий), про­сверленных по нарезам ствола. Они предназначены для сброса газов из канала ствола в расширительную камеру глушителя. На дуль­ную часть ствола надевает­ся специальной формы пру­жина сепаратора. Она обес­печивает центрирование глушителя относительно оси канала ствола. Узел центрирования глушителя создан как оригинальная конструкция, его устройство защищено патентом РФ.

Ствольная коробка служит для соединения частей и механизмов винтовки. Она изготавливается фрезерова­нием из стальной заготовки. Это значительно усиливает жесткость конструкции, но в то же время увеличивает трудоемкость ее изготовления и повышает стоимость. Тем не менее, для спецназа вполне логично иметь ору­жие более дорогое, но обеспечивающее высокую куч­ность стрельбы и надежность. Сверху коробка закрывается крышкой, которая защищает части и механизмы оружия от загрязне­ния. Она выполнена из тонкой листовой стали штам­повкой. Для придания жесткости, при небольшой толщине металла, в ней выполнены выдавки. С пра­вой стороны крышка имеет окно для выбрасывае­мых наружу гильз и вырез для движения рукоятки затворной рамы.

Предохранитель, который при включении исключает возможность поворота спу­скового крючка, обеспечивает предотвращение случайных выстрелов при падениях, ударах оружия, нечаянном нажатии на спуско­вой крючок. Во включенном положении флажок предохранителя закрывает вырезы для движения ру­коятки перезаряжания и тем самым защищает ствольную коробку от попадания в нее песка и пыли. Предохране­ние от преждевременных выстрелов при незапертом затворе обеспечивается ав­тоспуском, а также взаим­ным расположением затвор­ной рамы и затвора при за­крывании канала ствола и запирании затвора.

На левой стороне стволь­ной коробки имеются вы­ступы типа «ласточкин хвост» — посадочные места для оптических прицелов. Центральный и два задних выступа служат базой для крепления ночных электронно-оптических прицелов, а два передних и центральный — для дневных оптических прицелов.

На ствольной коробке размещены также переводчик вида огня и защелка магазина с пружиной.

Основной режим стрельбы из винтовки — одиноч­ный. Тем не менее, конструкция спускового механизма, размещенного в ствольной коробке, пре­дусматривает возможность ведения автоматическо­го огня. Переводчик вида огня крепится к ствольной коробке внутри спусковой скобы, позади спускового крючка. Для ведения одиночного огня перевод­чик ставится в положение «Одиночная стрельба» (обозначен одной точкой), а автоматического — «Ав­томатическая стрельба» (обозначен тремя точками). Пользоваться переводчиком можно большим и указательным пальцами руки, удерживающей ру­коятку.

Для повышения точности снайперской винтовки необходимо, чтобы ее механизмы при работе как можно меньше воздействовали на оружие.

Для выполнения этого условия автоматика винтовки имеет легкие подвижные части (затвор и затвор­ную раму). Другим решением стало использование в меха­низме запирания шести бое­вых упоров затвора, взаимо­действующих с выступами ствольной коробки. При этом два нижних боевых упора ис­полняют роль досылателя патронов. Запирание и отпира­ние затвора осуществляется поворотом его вокруг про­дольной оси, происходящим при взаимодействии копирных пазов затворной рамы и ведущих выступов затвора. Это позволило обеспечить жесткое симметричное запирание канала ствола и снизить потери энергии на отпирание затвора.

Еще одним решением, способствующим точной стрельбе, было применение ударного механизма ударникового типа. Легкий ударник служит для раз­бивания капсюля-воспламенителя и при спуске с бо­евого взвода дает винтовке незначительный возмущающий импульс. Кроме того, такое конструктивное решение позволило облегчить работу автоматики. Это, а также специально спроектированная компо­новка газоотводного узла, позволили в итоге снизить «подбрасывание» оружия во время выстрела, что в свою очередь облегчило наблюдение за резуль­татами стрельбы через оптический прицел.

Ударники ВСС первых серий имеют боек и хвост, в котором выполнены отверстие для напра­вляющей боевой пружины, пазы для направления в ствольной коробке, выступы для взведения и для постановки ударника на автоспуск. В последу­ющих выпусках боек был перенесен в затвор. Цилин­дрической поверхностью ударник входит в канал затвора.

Возвратный механизм предназначен для возвра­щения затворной рамы с затвором в переднее положе­ние после выстрела или заряжания оружия, а также для фиксирования крышки ствольной коробки. На­правляющая возвратной пружины вместе со стерж­нем представляют собой телескопическую конструк­цию, которая обеспечивает необходимую длину хода затворной рамы. Для снижения шума при ударе подвижной системы в заднем положении в конструк­ции упора возвратного механизма предусмотрена полиуретановая прокладка. Для предотвращения про­никновения отработавших пороховых газов из ствольной коробки к лицу стрелка между выступом упора возвратного механизма и крышкой ствольной коробки имеется уплотнительное резиновое кольцо.

Боевая пружина служит для сообщения ударнику энергии, достаточной для разбивания капсюля патрона. Направляющая боевой пружины также имеет телескопическую конструкцию.

Интегрированный глушитель является неотъемлемой частью винтовки. Он включает корпус глушителя и сепаратор. Корпус глушителя состоит из расширительной ка­меры предварительного сброса газов и камеры на­дульного глушителя. В передней части корпуса уста­новлен сепаратор.

Курсант РВВДКУ с ВСС на показательных выступлениях

Сепаратор представляет собой штампо-сварную конструкцию, состоящую из втулки, вставки, шайбы и обоймы. Цилиндрическая поверхность шайбы и втулки служит для обеспечения соосности сепарато­ра и корпуса, коническая поверхность втулки — для установки сепаратора на пружину сепаратора, распо­ложенную на дульной части ствола.

Глушитель надевается на ствол винтовки и крепится на нем двумя сухарными соединениями и защел­кой. Такое крепление позволяет легко снимать и устанавливать глушитель на оружие. После выстрела, при прохождении пулей передней, перфорированной час­ти ствола, часть пороховых газов устремляется через боковые отверстия в стволе в расширительную камеру глушителя. При этом давление газов в канале ствола и их скорость после вылета пули снижаются. Струя по­роховых газов, истекающая из дульной части ствола, попадает на сепаратор, который «расчленяет» ее на многочисленные разнонаправленные потоки, интен­сивно снижая их скорость и температуру. В результате газы, истекающие из глушителя, имеют дозвуковую скорость и невысокую температуру, то есть не создают хлопка и дульного пламени, а уровень звука выстрела составляет примерно 130 дБ, что соот­ветствует малокалиберной винтовке.

Применение интегрированного глушителя позволило уменьшить (по сравнению с глушителем, наде­вающимся на дульную часть ствола) и общую длину оружия.

На корпусе глушителя крепятся колодка прицела с прицельной планкой, основание мушки с мушкой, защелка сепаратора с пружиной.

Съемный приклад винтовки скелетного типа (как у СВД) изготовлен из многослойной фанеры. Он присоединяется к ствольной коробке с помощью накладки, имеющей выступы ти­па «ласточкин хвост» и фиксатора. При создании фиксатора приклада использовано оригинальное конструктивное решение, защищенное патентом РФ. Фиксатор обеспечивает быстрые съем и присоединение приклада, и жесткое (без люфтов) крепление на оружии.

Цевье винтовки «Винторез» выполнено из пласт­массы и предназначено для удобства управления ору­жием при стрельбе, предохранения рук от ожогов и фиксации трубки. Цевье удерживается корпусом глу­шителя, а при снятом глушителе — защелкой корпуса, которая автоматически поджимается в процессе сборки внутренней наклонной плоскостью цевья.

Спусковой механизм служит для спуска ударника с боевого взвода и со взвода автоспуска, обеспечения одиночной и автоматической стрельбы, прекраще­ния стрельбы, для предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель. Спусковой механизм помещает­ся в ствольной коробке и включает предохрани­тель, шептало, разобщитель, переводчик, автоспуск, спусковой крючок, пружину спускового крючка, ось спускового крючка, пружину автоспуска, пружину шептала и разобщителя. Конструкция ударно-спускового механизма также защищена патентом РФ.

Для прицельной стрельбы из винтовки и автомата на различные дальности используются различные дневные и ночные прицелы.

Дневной оптический прицел винтовки ПСО-1-1 по­добен прицелу ПСО-1 снайперской винтовки СВД, но с дистанционными шкалами под баллистику патрона СП-5. Верхний маховичок прицела — для установки дальности — имеет шкалу с цифрами от 5 до 40, с ценой деления 25 м, что соответствует углам прицеливания для ведения огня на дальности от 50 до 400 м. Так как баллистика патрона СП-6 близка к баллистике патрона СП-5, шкалой прицела пользуются при стрельбе обои­ми патронами. Боковой маховичок, как и в прицеле ПСО1, служит для введения боковых поправок. Сетка прицела имеет один основной угольник для наведения в цель. Вправо и влево от него расположена шкала бо­ковых поправок, снизу — дальномерная шкала по цели высотой 1,7 м (ростовая фигура) с цифрами от 1 до 40 в десятках метров дальности. Прицел ПСО-1-1 имеет 4х увеличение и поле зрения 6°, его масса — 0,58 кг.

Помимо прицела, ПСО-1-1 для стрельбы из ВСС может быть использован и другой дневной оптиче­ский прицел- 1П43.

Для стрельбы ночью используется ночной прицел НСПУ-3 или МБНП-1. В последнее время созданы ночные прицелы нового поколения — серия прицелов 1ПН93.

Боец 45 ОП СпН ВДВ с ВСС

В случае выхода из строя дневного оптического прицела или невозможности его применения по дру­гим причинам, используется механическое прицельное приспособление, состоящее из прицела секторного типа и регулируемой по высоте и по боковому на­правлению мушки в намушнике. Прицел и мушка размещены на корпусе глушителя. Прицельная планка имеет гривку с прорезью для прицеливания и вы­резы для удержания хомутика в установленном поло­жении. На прицельной планке нанесена шкала с де­лениями от 10 до 42: на правой стороне от 10 до 40, на левой — от 15 до 42. Цифры шкалы обозначают даль­ности стрельбы в десятках метров, Такая шкала поз­воляет устанавливать прицел соответственно дально­сти до цели с точностью до 20 — 30 м.

На основании мушки и на корпусе нанесена общая риска, определяющая положение мушки после приве­дения оружия к нормальному бою.

Размещение прицела и мушки на глушителе тре­бует при эксплуатации оружия строго следить за пра­вильным присоединением глушителя, оберегать его от ударов и других механических повреждений.

Одно из требований, предъявлявшихся к новой винтовке при ее создании. — возможность скрытой переноски и высокая готовность к боевому применению. Поэтому винтовка разбирается на три основных узла — винтовка со снятым прикладом и глушителем, глушитель и приклад. Время ее пе­ревода в боевое положение — не более 1 мин.

При необходимости винтовка может переноситься разобранной на основные узлы в кейсе 45x37x19 см или в сумке. Для изготовления укладки в кейсе был создан разъемный деревянный макет винтовки.

Боеприпасы ВСС «ВИНТОРЕЗ» СП-5, СП-6

Стрельба из винтовки ВСС «Винторез» может вестись:

Патронами СП-5 (снайперские)
— СП-6 (повышенной бронепробиваемости).

Данные патроны имеют одинаковые заряды, но различаются конструкцией пуль.

Пуля патрона СП-5 имеет стальной и свинцовый сердечники, помещенные в биметаллическую оболочку. Форма пули обеспечивает ей хорошие баллистические свойства при полете с дозвуковой скоростью. Специальной маркировки патрон СП-5 не имеет, упаковочные картонные коробки с такими патронами имеют надпись «Снайперский».

Пуля патрона СП-6 состоит из стального закаленного сердечника увеличенной длины, помещенного в свинцовую рубашку и биметаллическую оболочку. Вершинка пули патрона СП-6 окрашивается в черный цвет, а на коробке имеется черная полоса. Гильзы патронов стальные, с покрытием зеленым лаком.

Оба патрона имеют схожую баллистику, и могут применяться как ВСС, так и в АС. При этом патрон СП-5 имеет лучшую кучность, а СП-6 – бронепробиваемость. Последний следует применять для поражения живой силы в средствах индивидуальной защиты, а также в автомобилях или за легкими укрытиями.

Патроны СП-5 и СП-6 выпускает Климовский штамповочный завод.

Помимо штатных боеприпасов, существуют патроны учебные СП-6УЧ – для тренировок по заряжанию оружия. На ее гильзе имеются продольные канавки, а на коробке – надпись «Учебный».

Для проверки прочности узла запирания оружия применяется патрон СП-5УЗ. На упаковочной коробке с данными патронами имеется надпись «Усиленный заряд». Они применяются только в заводских условиях, использование таких патронов в войсках строго запрещен.

Неполная разборка ВСС Винторез

Бесшумное оружие при стрельбе в большей степени, чем обычное, загрязняется пороховым нагаром. Поэтому после стрельбы из ВСС нужно как можно быстрее ее почистить. Для этого выполняется неполная разборка винтовки, которая делается без специального инструмента.

Порядок неполной разборки следующий:

Отсоединить магазин и проверить, нет ли патрона в патроннике.
— Отделить глушитель и разобрать его.
— Снять со ствола пружину сепаратора.
— Отсоединить крышку ствольной коробки винтовки.
— Извлечь возвратный механизм. 6. Извлечь боевую пружину с направляющей.
— Вынуть ударник.
— Отделить затворную раму с затвором и отделить затвор от затворной рамы.
— Отсоединить цевье.
— Отделить трубку.
— Для ВСС — отделить приклад.
— Сборка оружия производится в обратной последовательности. Она занимает от 30 до 60 секунд.

Комплектация винтовки ВСС

Каждая винтовка ВСС комплектуется индивидуальным комплектом запасных частей ЗИП-О.

Эта программа стала одной из последних удачных разработок отечественных оружейников советского периода – а используется она уже в российской реальности.

Начало 80-х годов прошлого столетия сопровождалось большим количеством военных конфликтов, в которых официально и негласно принимали участие советские военспецы. Об Афганистане знал каждый советский человек, а вот о войнах в Анголе, Мозамбике, Эфиопии, других странах Африки и Азии говорилось очень мало.

Советский Союз активно помогал развивающимся странам получить независимость от своих бывших метрополий, снабжая их стрелковым и иным оружием. До сих пор в этих государствах даже ребенок знает об автомате Калашникова, а некоторые страны и группировки даже разместили это легендарное оружие на своих официальных флагах.

Замена легенде

Тем не менее опыт боевых действий в населенных пунктах продемонстрировал ряд недостатков АК-74, которые выражались в большом количестве рикошетов и низкой пробивной силе – ибо повсеместно появились бронежилеты. Советское руководство подготовило заказ на изготовление более мощного оружия, которое обеспечило бы бойцам советским подразделений преимущество в прямом противостоянии с врагом.

Разработка затянулась на несколько лет, поскольку ответственные лица долго медлили с техническим заданием для конструкторов. Они желали одновременно получить снайперскую винтовку, автомат и пистолет, которые были бы унифицированы для использования одинаковых патронов; при этом заказчики никак не могли определиться с минимальной мощностью боеприпасов.

Дело в том, что как раз в этот период пассивная защита бронежилетов постоянно усиливалась, и каждый год приходилось иметь дело с более прочной броней. Если техническое задание по снайперской винтовке было определено еще в 1983 году, то для автомата – лишь к 1985 году.

Комплексный подход Сердюкова

Разработка нового оружейного проекта была доверена известному конструктору ЦНИИТочмаш Петру Сердюкову , который в максимально сжатые сроки представил бесшумную снайперскую винтовку ВСС «Винторез», также бесшумный автомат специальный «Вал» и пистолет самозарядный специальный ПСС «Вул».

Все эти три разновидности стрелкового оружия имели одинаковый калибр и использовали для стрельбы специальные патроны 9х39 мм. В зависимости от мощности заряда боеприпасы получили название СП-5 и СП-6 (бронебойный). Одно время выпускался и более дешевый бронебойный патрон ПАБ-9, от которого пришлось отказаться из-за конструкционных недоработок. В качестве бонуса Сердюков представил стреляющий нож разведчика НРС-2 «Взмах», способный поражать врагов боеприпасами калибра 7,62 мм.


Все представленные вооружения получили высокую оценку специалистов и в настоящее время используются в различных подразделениях Вооруженных Сил России, ФСБ, Росгвардии и ФСО.

Особое внимание было приковано к «Винторезу» и «Валу», конструкции которых оказались на 70% аналогичными друг другу. В боевых условиях это очень важно и позволяет быстро собрать из имеющихся в наличии запчастей оружейный гибрид, способный вести эффективную стрельбу по противнику. Если магазин снайперской винтовки рассчитан на 10 патронов, то автомата «Вал» на 20. При этом боец имеет возможность использовать при стрельбе магазины обоих типов.

Высокая поражающая сила пули

Уже в 1987 году новые типы стрелкового оружия начали поступать на вооружение спецподразделений СССР, а с его распадом – Российской Федерации. Определенное количество АС «Вал» и ВСС «Винторез» до сих пор стоит на вооружении армий Казахстана, Армении и Грузии.

Пуля специального патрона со стальным сердечником СП-5 на расстоянии 100 метров легко прошивает стальной лист толщиной 6 мм, а для бронебойного патрона СП-6 не станут препятствием и 8 миллиметров стали. Известны случаи, когда выстрелы из «Винтореза» с использованием патрона СП-6 останавливали и выводили из строя даже легко бронированную технику.


Эффективная стрельба из обоих типов оружия может вестись с расстояния до 400 метров, что не является особо высоким показателем, но более чем достаточно для проведения спецопераций в городской черте.

Именно поэтому «Вал» и «Винторез» получили огромную популярность у бойцов спецназа. Они прошли обе чеченские войны, конфликт в Южной Осетии, продемонстрировав высокую эффективность из-за возможности ведения бесшумной стрельбы. Встроенный глушитель одновременно выполняет функцию пламегасителя, благодаря чему выстрелы из винтовки и автомата, произведенные в ночное время, совершенно не видны противнику.

Проблемы оружия

Главным недостатком этого оружия – кроме относительно невысокой дальности стрельбы – специалисты называют использование специальных патронов, количество которых ограничено. Но это не играет особой роли при проведении спецопераций, поскольку они, как правило, отличаются скоротечностью.

Гораздо большей проблемой стала сложность прицеливания из-за большой крутизны траектории полета пули. Именно из-за этого пришлось отказаться от использования супермощного бронебойного патрона ПАБ-9, имеющего массу пули около 17 граммов (в стандартных СП-5 и СП-6 16,1гр.).

Зато конструкторы предусмотрели возможность установки на «Винторез» различных оптических устройств, включая коллиматорные прицелы, что делает использование этих снайперских винтовок очень эффективным при проведении операций по освобождению заложников и при обеспечении безопасности руководства страны во время проведения массовых мероприятий.


К автоматам «Вал» подсоединяются тактические фонари, позволяющие вести прицельный огонь по противнику, скрывшемуся в полуразрушенных зданиях и подвалах. Мощный луч мгновенно выхватывает цель, предварительно ослепляя ее своим мощным светом. Бойцу российского спецназа остается лишь нейтрализовать ее точным огнем.

Сегодня 9-миллиметровые автоматы «Вал» и снайперские винтовки «Винторез» являются основой стрелковых вооружений российского спецназа, хотя им на смену уже начинают приходить более мощные АШ-12 и ВССК «Выхлоп», имеющие калибр 12,7 мм.

В 80-е годы прошлого века был поставлен вопрос о разработке для специальных диверсионно-разведывательных подразделений ГРУ генштаба и для спецназа КГБ нового оружия, которое обеспечивало бы беспламенное и бесшумное ведение огня на средних дистанциях. До этого момента спецподразделения обходились глушителями к штатному оружию при использовании специальных дозвуковых боеприпасов (7,62 УС и прибор бесшумной и беспламенной стрельбы для АКМ). Такой подход не мог обеспечить эффективный огонь и достаточную пробивную способность пули на средних дистанциях, стандартный патрон 7,62х39 с уменьшенным пороховым зарядом (УС) и дозвуковой скоростью пули не мог справиться с этой задачей.

В 1987 году такое оружие было разработано и поставлено на вооружение под наименованием ВСС «Винторез» (ВСС — винтовка снайперская специальная). Вместе со специальным дозвуковым девятимиллиметровым снайперским патроном СП-5 и бронебойным патроном того же калибра СП-6 винтовка представляет собой бесшумный снайперский комплекс. Патрон разрабатывался практически параллельно с винтовкой и в итоге предстал перед комиссией в виде тяжелой шестнадцатиграммовой остроконечной пули калибра 9 мм, которая помещалась в гильзу от патрона 7,92х39 с дульцем, переобжатым на более крупную 9-миллиметровую пулю, то есть гильза была унифицирована, что сократило расходы на производство этих патронов. Пороховой заряд был рассчитан так, чтобы пуля массой 16 грамм вылетала из ствола со скоростью, стоящей чуть ниже скорости звука, но за счет большой массы и конструкции пули, этой скорости достаточно для эффективного огня на дистанциях до 400 метров. Оба патрона имеют метрический показатель 9х39 мм, кончик бронебойной пули патрона СП-6 окрашен в черный цвет. Позднее был создан патрон ПАБ-9, задуманный как более дешевый вариант бронебойного СП-6.

Патроны СП-5 и СП-6.



Оружие было разработано конструкторами Сердюковым и Красниковым в Климовском ЦНИИ Точного Машиностроения. Петр Сердюков очень талантливый конструктор, другого результата, который был бы хуже, чем на оценку «отлично», от него ожидать не стоило. Винтовка вышла даже на «пять с плюсом».

ВСС «Винторез» со штатным оптическим прицелом ПСО-1-1.



ВСС — автоматическая винтовка, позволяет вести как одиночный огонь в самозарядном (полуавтоматическом) режиме, так и полностью автоматический огонь. Работа автоматики построена по принципу газоотвода, то есть используется энергия отводимых из канала ствола пороховых газов в газовую камеру. За счет работы газов в камере происходит перезарядка оружия, газы действуют на газовый поршень, посредством которого затворная рама отбрасывается назад. При ее движении назад происходит экстракция стреляной гильзы и взвод ударника, после чего под действием возвратной пружины затворная рама движется вперед, досылая в патронник свежий патрон из магазина и запирая затвором канал ствола. Система запирания и отпирания канала ствола организованна по схеме Мондрагона, то есть осуществляется поворотом затвора при движении затворной рамы, в которой имеется диагональный паз, и выступ затвора, проходя по этому пазу, заставляет затвор поворачиваться вокруг своей оси (данная схема использовалась с успехом заимствовалась многими конструкторами оружия, например М. Т.Калашниковым). Затвор запирает ствол на 6 боевых упоров. Благодаря использованию легких частей, задействованных в работе автоматики (затвор, затворная рама, ударник) и специальной конструкции газоотводного узла, конструкторам удалось добиться минимального смещения оружия с линии наведения, во время стрельбы.

Предохранитель винтовки выполнен на левой стороне ствольной коробки, функционирует он так же как предохранитель-переводчик огня на автоматах Калашникова. Только на ВСС эта деталь работает только как предохранитель, закрывая при включении щель прохода рукоятки взведения затвора. Переводчик огня расположен внутри спусковой скобы, позади от спускового крючка, на том месте ствольной коробки, которая непосредственно премыкает к пистолетной рукоятке приклада. Переводчик огня двухпозиционный, в виде кнопки, меняет режимы огня с одиночного на автоматический и наоборот.

ВСС «Винторез», неполная разборка.

Компоненты винтовки на фото:

1. — Глушитель.

2. — Ствольная коробка со стволом.

3. — Спусковой крючок, ударно-спусковой механизм не разобран.

4. — Газовая трубка, в которую входит газовый поршень.

5. — Возвратная пружина на направляющей, задняя часть которой является защелкой крышки ствольной коробки (как у АК).

6. — Затворная рама с газовым поршнем.

7. — Затвор.

8. — Боевая пружина.

9. — Ударник.

10. — Крышка ствольной коробки.

11. — Пластиковое цевье.

12. — Быстросъемный деревянный приклад с резиновым затыльником.

13. — Магазин на 10 патронов.

Снижение громкости звука выстрела осуществляется за счет охлаждения и рассеивания пороховых газов, а также гашения звуковой волны от пули. Рассеивание и охлаждение газов проходит в интегрированном глушителе. Пороховые газы, идущие вслед за пулей, через ряды отверстий, расположенных между нарезами (по дну нарезов), отводятся в расширительную камору, за счет чего общее давление пороховых газов в канале ствола и их скорость снижаются, а струя газов, исходящая из дульной части ствола, после вылета пули попадает на сепаратор, в котором она делится на множество разнонаправленных потоков, а пуля, пройдя путь от дульного среза до конца глушителя, вылетает с дозвуковой скоростью, то есть не происходит звукового удара о воздух. Благодаря сепаратору происходит интенсивное снижение скорости, давления и температуры пороховых газов. В результате, истекающие из глушителя газы, имеют дозвуковую скорость и невысокую температуру, не создают хлопка и пламени, выстрел становится практически бесшумным. Но эту винтовку нельзя назвать бесшумным оружием, тут скорее подойдет слово «малошумное» оружие. Звук выстрела из ВСС по громкости при новом глушителе приблизительно равен звуку выстрела из мощной пневматической винтовки, только звук другого характера. Когда глушитель начинает прогорать, звук выстрела примерно такой же, как из винтовки калибра 5,6 мм под патрон.22 LR.

Перед конструкторами Сердюковым и Красниковым ставилась задача создать оружие, позволяющее вести скрытый снайперский огонь на дистанции до 400 метров, имеющее хорошую пробивную способность (тестом служил выстрел по армейскому бронежилету 6Б2 с пластинами из титанового сплава, который должен был пробиваться, и пуля должна была после этого сохранять достаточно энергии для поражения противника, защищенного этим бронежилетом). Так же требовалась возможность скрытого ношения винтовки. Все эти условия были реализованы в ВСС. Блочная схема дает возможность быстрой разборки и сборки винтовки для скрытой переноски, такая разборка заключается в отсоединении оптического прицела, глушителя и приклада. Приклад быстросъемный, как и глушитель, все это снимается за несколько секунд. Специальные патроны СП-5 и СП-6 обеспечивают устойчивость на траектории и хорошее пробивное действие. Но для уверенного попадания в голову дистанция в 400 метров слишком велика для этого оружия, такой выстрел «наверняка» возможен не более чем на дальности 200-250 метров.

ВСС «Винторез» в разобранном состоянии для переноски.



Оружие используется со штатным дневным оптическим прицелом ПСО-1-1 (немного модифицированный прицел ПСО-1, с учетом баллистики используемых патронов, имеющих крутую траекторию, сетка прицела несколько изменена). Также можно установить прицелы для ночной стрельбы НСПУ-3 или МБНП-1, а также любое другое прицельное приспособление, поставленное на универсальный кронштейн. Кронштейны прицелов монтируются на боковое крепление типа «Ласточкин хвост», установленное на ствольной коробке слева. На винтовке имеются постоянные открытые прицельные приспособления — мушка и регулируемый целик, градуированный на фиксированные положения.

На базе ВСС был разработан автомат — АС «Вал». Автомат специальный имеет аналогичное устройство, отличие заключается в прикладе и большей емкости магазина. ВСС оснащается деревянным не складывающимся прикладом, АС — складным металлическим. Магазин на 20 патронов, устанавливаемый на АС «Вал», также подходит и к ВСС.

Видеоролик с мнением специалиста (бывший снайпер спецназа).

За все время эксплуатации ВСС «Винторез» завоевала «любовь и уважение» в войсках, ее считают надежным, проверенным и эффективным оружием. Даже, несмотря на некоторые недостатки, свойственные любому оружию, способному вести бесшумную стрельбу (низкая максимальная дальность прицельного огня для снайперской винтовки — 400 м, и малый ресурс глушителя). Еще одним недостатком можно считать то, что винтовка использует нестандартный патрон. Во время боевых действий в Чечне, снайперы с ВСС часто сталкивались с нехваткой боеприпасов. Тем не менее, снайперский комплекс ВСС и по сей день считается одним из лучших в мире образцов бесшумного специального оружия.

Стрелковое оружие — Устройство винтовки, карабина, схема


Загрузка.


– это индивидуальное стрелковое оружие с винтовой нарезкой в канале ствола, предназначенное для поражения противника огнем, штыком, прикладом. Первые образцы оружия с винтовой нарезкой появились в начале 16 века, в России они назывались винтовальными пищалями, позднее винтовальными ружьями, штуцерами, а с 1856 г. – винтовками.
  В настоящее время применяются в основном автоматические, самозарядные винтовки и карабины. В автоматической винтовке предусмотрено ведение автоматического и одиночного огня. Первый проект был предложен американцем Р. Пилоном в 1863 г., в России первая автоматическая винтовка создана в 1886 г. Д.А. Рудницким.
 Автоматические винтовки малого калибра — индивидуальнoe стрeлковoe автоматическое оружие, предназначенное для ведения автоматической и одиночной стрельбы. Обеспечивает более высокую боевую скорострельность, меньшее утомление стрелка и более удобное наблюдение за целью чем неавтоматические винтовки. Первый проект автоматической винтовки был предложен американцем Р.Пилоном в 1863. Современные автоматические винтовки по обыкновению имеют штык и часто оборудованы устройством для стрельбы винтовочными гранатами. Автоматические винтовки калибра 7,62 мм имеют большую мощность патрона, но более тяжелые и менее точные при автоматической стрельбе сравнительно с винтовками под малоимпульсный заряд. Схема>>>
 Самозарядные (полуавтоматические) винтовки — винтовка, стрельба из которой ведется только одиночными выстрелами с автоматическим перезаряжанием. Таким образом, она не является полностью автоматической, так как для производства следующего выстрела стрелок должен отпустить и ещё раз нажать на спусковой крючок.
 Снайперские винтовки предназначены для ведения высокоточной стрельбы по наиболее важным целям с использованием оптического прицела, могут быть самозарядными, магазинными, неавтоматическими (со скользящим затвором), боеприпасы, как правило, специальные с улучшенной баллистикой. Основным и практически единственным параметром, характеризующим качество снайперской винтовки является кучность стрельбы со станка. При стрельбе ночью используются ночные прицелы или освещаются сетки оптических прицелов.
 Снайперская винтовка — очень деликатное оружие, требующее жесткого соблюдения регламентных процедур по чистке, смазке и обслуживанию. Даже незначительный на вид или незаметный вооруженным глазом дефект может сильно снизить точность стрельбы. Возможность ведения из нее автоматического огня обычно даже не рассматривается конструкторами, хотя существует вариант СВД, способный стрелять очередями(СВУ-А/СВУ-АС). Но следует отметить что такой режим ведения огня применяется как правило только в экстренных ситуациях.
 В конце XX века возродился интерес к оружию сходному по основным принципам с противотанковым ружьем Второй Мировой войны — во многих странах разрабатываются и принимаются на вооружение крупнокалиберные снайперские винтовки. Основным назначением крупнокалиберных винтовок является поражение защищенных целей -автомобилей, прочей легкобронированной техники, живой силы в тяжелых бронежилетах или укрывшихся в транспортных средствах и пр. Эти винтовки, по сравнению с оружием меньшей дульной энергии, характеризуются большей прицельной, убойной и эффективной дальностью стрельбы и предназначены для борьбы как с солдатами противника, так и с легкобронированными целями.
  – облегченная, укороченная винтовка,имеющее длину ствола примерно 40-50 калибров.
 Впервые появился в 14 веке, состоял на вооружении личного состава кавалерии и артиллерии.
Производное слово или от арабского «караб» (оружие), или от турецкого «карабули» (стрелок), или же от французского carabiner. Карабином в настоящее время называются короткие и небольшого веса ружья. Карабин представляют собою или специальные образцы огнестрельного оружия, или же отличаются от системы ружей, принятых для вооружения пехоты, только меньшим весом и меньшей длиной. Производя слово Карабин от французского carabiner, изобретателем Карабина считают оружейного мастера Гаспара Цольнера, в 1498 г., так как в этом году нарезные стволы впервые употреблены при стрельбе в Лейпциге. В конце XVII века отборная часть французской кавалерии была вооружена нарезными ружьями и называлась карабинерами.
 Различают гладкоствольные и нарезные карабины, магазинные и неавтоматические. Масса 2,5 – 3,5 кг, боевая скорострельность 10 – 40 в/м, емкость магазина 5 – 10 патронов, прицельная дальность стрельбы – 1000 м. Выполняются по классической схеме или по схеме булл-пап.
 «Булл-пап»
(англ. bullpup)
 — схема компоновки оружия, при которой приклад как отдельная часть отсутствует, затыльник приклада находится на тыльной части ствольной коробки, рукоятка управления огнем – перед магазином. При такой схеме позволяет уменьшаются габариты оружия, ось канала ствола проходит через точку опоры оружия, исключается плечо отдачи, что устраняет предпосылки для «подскока» оружия при выстреле и повышает кучность стрельбы.
 Преимущества булл-папа:
  1. Компактность: булл-пап меньше и короче оружия традиционной компоновки при той же длине ствола. Современные военные доктрины отводят важное значение боям в городе. В этих условиях компактность булл-папа особенно ценна.
  2. Практически отсутствует плечо отдачи — при стрельбе очередью автомат подскакивает намного меньше.
  3. Удобнее перезарядка при стрельбе из машины.
Недостатки булл-папа:
  1. Проблемы со стреляющими с левого плеча. В этом случае стреляные гильзы летят стрелку прямо в лицо. Есть несколько способов решения этой проблемы:
  • Выбрасывать стреляные гильзы вниз. При этом магазин приходится держать сверху или сбоку (FN P90).
  • Заменой некоторых деталей автомат можно адаптировать на любое плечо (Steyr AUG).
  • Фронтальная экстракция гильз (FN F2000 и А-91). Гильзы выбрасываются не сразу, а проходят вдоль всего оружия к дульному срезу и там выпадают наружу.
  • Использовать защитные очки.
  • Меньше радиус досягаемости штыка.
  • Выстрелы, производящиеся близко к голове, доставляют стрелку неудобство.
  • Неудачная балансировка: центр тяжести обычного оружия находится между руками, у булл-папа же между плечом и пистолетной рукояткой. На A-91 эта проблема была решена установкой подствольного гранатомёта, интегрированного с цевьём.
  • Высокое положение прицела над стволом (что означает, что при стрельбе сверху из-за укрытия голову приходится высовывать на бо́льшую высоту). Впрочем, во многих традиционных автоматах также высокий прицел.
  • Спусковой крючок хуже чувствуется, так как его приходится соединять со спусковым механизмом тягой.
  • Меньшая длина прицельной линии механических прицелов.
  • Неудобно использовать магазины большой ёмкости, особенно барабанные (в том числе двухбарабанные).
  • Дополнительная информация:
     Калибр нарезного ручного огнестрельного оружия и длина ствола определяют названия. Винтовки имеют длину ствола примерно 70 калибров. Карабины — примерно 40-50 калибров. Соответственно меняются и названия. Длина ствола автомата АКМ — 415 мм 415 : 7,62 = 54. То есть, АКМ — есть «карабин». АК-74, 415 : 5,45 = 76. Из этого следует, что АК-74 — есть «винтовка». Американцы совершенно правильно называют свою М-16 автоматической винтовкой. Технически правильно использовать следующие названия: — АКМ — автоматический карабин; Например, СКС — самозарядный карабин. Соответственно, СВД — полуавтоматическая винтовка. Это международная и в первую очередь, российская классификация.

    Загрузка.

    инструкция по переделке ИЖ-61 в форм-фактор ВСС «Винторез». | 54PNEVMAT54

    Собирая материал для записи Тюнинг пневматического оружия. я натолкнулся на очень интересную статью в которой приводится пошаговая инструкция по переделке ИЖ-61 в форм-фактор ВСС «Винторез».
    Статья будет разделена на 4 части и приведена без сокращений, рассказ будет вестись от лица автора данной работы, ссылка на оригинал статьи будет приведена в последней части статьи.

    Полный размер Вот такую версию винтовки схожей с очертаниями с прославленной винтовкой российских оружейников ВСС «Винторез», мне удалось разработать и собрать на базе пневматической винтовки ИЖ-61.

    Полный размер Вот такую версию винтовки схожей с очертаниями с прославленной винтовкой российских оружейников ВСС «Винторез», мне удалось разработать и собрать на базе пневматической винтовки ИЖ-61.

    Если Вам интересна тема переделки пневматики в облик подлинных образцов стрелкового оружия-этот материал именно для Вас!
    В последнее время на форумах по пневматике довольно широко распространена тема о переделке всевозможной пневматики в облик одной из самых признанных снайперских винтовок-ВСС(винтовка снайперская специальная), он же «ВИНТОРЕЗ». Данная тема заинтересовала и меня, в прошлом я был тесно связан со снайперскими винтовками по долгу службы, знаком был и с ВСС, правда не так часто мы сталкивались как с СВД и СВУ. Считаю что ВИНТОРЕЗ-это шедевр советских, а ныне российских оружейников. Лёгкая, компактная, убойная на дистанции прописанные ей, незаменима для сил спецопераций. В моём пневматическом арсенале присутствовала винтовка ИЖ-61. Именно её я решил превратить в «ВИНТОРЕЗ», точнее постараться придать ей облик, схожий с ВСС. Заинтересовавшимся данной темой я и составил этот материал. Постараюсь поподробнее рассказать Вам как можно переодеть ИЖ-61 в ложу ВСС, но друзья я ни в коем случае не настаиваю на своей версии-всё что будет излагаться здесь, скорее всего поможет Вам найти ответы и свои версии этой работы. Если Вы планируете сделать апгрейд своей винтовки-сделайте это сразу! Я заменил уже пружину на пружину от ИЖ-512, расточив пластиковый задник винтовки на 14 мм в глубину (начиная от мелких сверл постепенно к крупнее и крупнее до нужного диаметра под пружину), отполировал цилиндр, загерметизировал досылатель, поработал над манжетой.
    Материала по данным темам в сети более чем достаточно-найти его не составит никакого труда! Теперь возьмёмся за работу-вперёд!
    Хочу сказать сразу-работёнка эта требует усидчивости и старания, особенно если Вы хотите получить хороший результат. Советую делать всё не спеша, обдумывая свои действия. Помните что лучше спилить излишек чем на его место что-то доклеивать. Итак, за работу! Берём винтовку, проводим неполную её разборку. Мой ИЖ 61 до переделки выглядел так:

    Полный размер Повторю что стараюсь рассказать подробно, поэтому должен сказать и для тех кто ещё ни разу не разбирал свой ИЖ-61. Именно этим мы сейчас и займёмся. ПРЕЖДЕ ВСЕГО РАЗРЯДИТЕ ВИНТОВКУ, ДОСТАНЬТЕ СРАЗУ МАГАЗИН, УБЕДИТЕСЬ ЧТО В СТВОЛЕ НЕ ОСТАЛОСЬ ПУЛИ! 1)Снимем приклад, открутив болт в основании приклада, достанем гайку, потянув назад за приклад снимаем его с трубы компрессора. 2)Выкрутите винты в боках ложи (внимание-длина их разная!) 3)Откручиваем винт в основании цевья. Кронштейн поддержки ствола не снимайте! Он Вам будет необходим именно в том положении, в котором он стоит на стволе! К нему будет крепиться крышка цевья Вашей винтовки. 4)Взявшись одной рукой за ложу а другой за ствольную коробку, тянем вверх и достаем железо-всё, сердце винтовки в Ваших руках. 5)Снимаем с кронштейна поддержки ствола целик, выкрутив винт и выбив легонько штифт-целик Вам пригодится! 6)Со ствола плоскогубцами откручиваем стопорную гайку(гайку оберните тряпочкой чтобы не покоробить-вдруг пригодится?!) Затем поворачиваем стволом к себе, крепко берёмся рукой за мушку и стягиваем её со ствола, разбираем её.

    Полный размер Повторю что стараюсь рассказать подробно, поэтому должен сказать и для тех кто ещё ни разу не разбирал свой ИЖ-61. Именно этим мы сейчас и займёмся. ПРЕЖДЕ ВСЕГО РАЗРЯДИТЕ ВИНТОВКУ, ДОСТАНЬТЕ СРАЗУ МАГАЗИН, УБЕДИТЕСЬ ЧТО В СТВОЛЕ НЕ ОСТАЛОСЬ ПУЛИ! 1)Снимем приклад, открутив болт в основании приклада, достанем гайку, потянув назад за приклад снимаем его с трубы компрессора. 2)Выкрутите винты в боках ложи (внимание-длина их разная!) 3)Откручиваем винт в основании цевья. Кронштейн поддержки ствола не снимайте! Он Вам будет необходим именно в том положении, в котором он стоит на стволе! К нему будет крепиться крышка цевья Вашей винтовки. 4)Взявшись одной рукой за ложу а другой за ствольную коробку, тянем вверх и достаем железо-всё, сердце винтовки в Ваших руках. 5)Снимаем с кронштейна поддержки ствола целик, выкрутив винт и выбив легонько штифт-целик Вам пригодится! 6)Со ствола плоскогубцами откручиваем стопорную гайку(гайку оберните тряпочкой чтобы не покоробить-вдруг пригодится?!) Затем поворачиваем стволом к себе, крепко берёмся рукой за мушку и стягиваем её со ствола, разбираем её.

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Полный размер Всё что было нужно Вы разобрали. ПРИГОТОВЬТЕ ИНСТРУМЕНТ ДЛЯ РАБОТЫ Вам нужны: рашпили по дереву крупные (прямой и круглый), рашпили помельче для подчистки (у меня нашёлся полукруглый и плоский 2в1), стамески прямая и полукруглая, косые сапожные ножи, наждачка разной зернистости, надфили для тонких работ, электролобзик, дрель с набором свёрл, ножовка по металлу, а может быть и что-то своё пригодится. Для склейки понадобится клей ЭДП (эпоксидный), для пресса струбцины 4-5 шт. , опилки которые останутся после пиления (стакан а то и меньше).

    Полный размер Всё что было нужно Вы разобрали. ПРИГОТОВЬТЕ ИНСТРУМЕНТ ДЛЯ РАБОТЫ Вам нужны: рашпили по дереву крупные (прямой и круглый), рашпили помельче для подчистки (у меня нашёлся полукруглый и плоский 2в1), стамески прямая и полукруглая, косые сапожные ножи, наждачка разной зернистости, надфили для тонких работ, электролобзик, дрель с набором свёрл, ножовка по металлу, а может быть и что-то своё пригодится. Для склейки понадобится клей ЭДП (эпоксидный), для пресса струбцины 4-5 шт., опилки которые останутся после пиления (стакан а то и меньше).

    Полный размер ИЗГОТОВЛЕНИЕ: Прежде всего найдите изображения винтовки «Винторез» в нескольких ракурсах для образца. Именно по ним вы будете пытаться повторить облик винтовки при обработке ложи! На лист картона (по полной длине винтовки) ложем снятое железо, аккуратно, остроотточенным карандашом обрисовываем контур. Одеваем приклад на своё место в максимально выдвинутое положение (по положению винта приклада смотрите), и совместив железо с уже обведённым контуром дорисуйте приклад. Теперь Вам известна длина винтовки. Далее откройте как образец какое-либо изображение ВСС, по нему (более-менее сохраняя облик) сделайте набросок Вашей будущей ложи, учитывайте длину вашей руки, кулака. Я добавлял к длине винтовки еще 1см плюс ко всему еще и толщину резинового задника приклада (руки у меня большие, длины мне не хватало, а рукояка вмещалась в полкулака). Кстати о заднике приклада-ставить его или нет-Ваше решение, купить его можно в любом оружейном магазине, выбор их велик-Вам нужен шириной не более 45мм в самом его широком месте(это 3 слоя склеенной фанеры). Конечно платить за кусок прессованной резины 7 долларов (это в Беларуси) может и много, но он придаст вашему прикладу потрясающий вид, поверьте! Точно обрисуйте положив его набок и приложив к затыльной части нарисованного приклада — чем точнее тем меньше проблем будет потом с его подгонкой, высоту для надёжности увеличьте немного по 2-3 мм. Лучше потом срезать лишнее!

    Полный размер ИЗГОТОВЛЕНИЕ: Прежде всего найдите изображения винтовки «Винторез» в нескольких ракурсах для образца. Именно по ним вы будете пытаться повторить облик винтовки при обработке ложи! На лист картона (по полной длине винтовки) ложем снятое железо, аккуратно, остроотточенным карандашом обрисовываем контур. Одеваем приклад на своё место в максимально выдвинутое положение (по положению винта приклада смотрите), и совместив железо с уже обведённым контуром дорисуйте приклад. Теперь Вам известна длина винтовки. Далее откройте как образец какое-либо изображение ВСС, по нему (более-менее сохраняя облик) сделайте набросок Вашей будущей ложи, учитывайте длину вашей руки, кулака. Я добавлял к длине винтовки еще 1см плюс ко всему еще и толщину резинового задника приклада (руки у меня большие, длины мне не хватало, а рукояка вмещалась в полкулака). Кстати о заднике приклада-ставить его или нет-Ваше решение, купить его можно в любом оружейном магазине, выбор их велик-Вам нужен шириной не более 45мм в самом его широком месте(это 3 слоя склеенной фанеры). Конечно платить за кусок прессованной резины 7 долларов (это в Беларуси) может и много, но он придаст вашему прикладу потрясающий вид, поверьте! Точно обрисуйте положив его набок и приложив к затыльной части нарисованного приклада — чем точнее тем меньше проблем будет потом с его подгонкой, высоту для надёжности увеличьте немного по 2-3 мм. Лучше потом срезать лишнее!

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Сделав эскиз начинайте придавать ему законченный вид, линии прямые делайте под линейку и угольник, закруглённые делайте под лекало или циркуль. В САМОМ КОНЦЕ ЭТОЙ СТАТЬИ Я ВЫЛОЖУ ВСЕ СВОИ ЧЕРТЕЖИ МАТЕРИАЛ ДЛЯ ИЗГОТОВЛЕНИЯ ТЕПЕРЬ О МАТЕРИАЛЕ ДЛЯ ЛОЖИ: ФАНЕРА! Она должна быть хорошего качества (тарная не годится-она плохо проклеена, обработана, при распиливании она сыпется и крошится) — такой материал Вас будет только бесить, в общем работать с ним невозможно. Лучше заплатите чуть дороже и такой материал от работы Вам доставит удовольствие (мебельная). Толщина фанеры — 15 миллиметров. К тому же с фанерой намного удобнее работать чем с массивом дерева — листы шпона проклеены одинаковые. Срезать их легко, достаточно подцепить слой шпона и легким движением срезать — особенно удобно в выборке под железо, да и в обработке она податлива. Сделайте трафареты заготовок для ложи и острым карандашом перенесите их на фанеру. Вам нужны 4 заготовки — 2 симметричные боковины и 2 средние (серединки приклада и цевья). Обратите внимание что они сверху ниже чем боковины-на прикладе будет лежать труба компрессора — она должна там утонуть слегка, а на средней детали цевья ляжет ствол c кронштейном! Электролобзиком выпилите заготовки — в местах округленных можно предварительно высверлить отверстия подходящими свёрлами, это поможет вам не выкручивать слишком лобзик, да и полегче так. Старайтесь выпиливать заготовки как можно точнее-меньше геммороя с подгонкой особенно обратите на это внимание в местах прилегания ствольной коробки к цевью!Заготовки рисуйте с бумажного трафарета сразу все а не с выпиленной заготовки!

    Сделав эскиз начинайте придавать ему законченный вид, линии прямые делайте под линейку и угольник, закруглённые делайте под лекало или циркуль. В САМОМ КОНЦЕ ЭТОЙ СТАТЬИ Я ВЫЛОЖУ ВСЕ СВОИ ЧЕРТЕЖИ МАТЕРИАЛ ДЛЯ ИЗГОТОВЛЕНИЯ ТЕПЕРЬ О МАТЕРИАЛЕ ДЛЯ ЛОЖИ: ФАНЕРА! Она должна быть хорошего качества (тарная не годится-она плохо проклеена, обработана, при распиливании она сыпется и крошится) — такой материал Вас будет только бесить, в общем работать с ним невозможно. Лучше заплатите чуть дороже и такой материал от работы Вам доставит удовольствие (мебельная). Толщина фанеры — 15 миллиметров. К тому же с фанерой намного удобнее работать чем с массивом дерева — листы шпона проклеены одинаковые. Срезать их легко, достаточно подцепить слой шпона и легким движением срезать — особенно удобно в выборке под железо, да и в обработке она податлива. Сделайте трафареты заготовок для ложи и острым карандашом перенесите их на фанеру. Вам нужны 4 заготовки — 2 симметричные боковины и 2 средние (серединки приклада и цевья). Обратите внимание что они сверху ниже чем боковины-на прикладе будет лежать труба компрессора — она должна там утонуть слегка, а на средней детали цевья ляжет ствол c кронштейном! Электролобзиком выпилите заготовки — в местах округленных можно предварительно высверлить отверстия подходящими свёрлами, это поможет вам не выкручивать слишком лобзик, да и полегче так. Старайтесь выпиливать заготовки как можно точнее-меньше геммороя с подгонкой особенно обратите на это внимание в местах прилегания ствольной коробки к цевью!Заготовки рисуйте с бумажного трафарета сразу все а не с выпиленной заготовки!

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Продолжение в следующем выпуске.

    Снайперская винтовка Винторез ☆ технические характеристики ( ТТХ ВСС) ⭐ doblest.club

    Во время войны в Афганистане советские генералы, по результатам анализа боевого применения различного вооружения, пришли к выводу, что имеющиеся средства бесшумной стрельбы не являются эффективными.

    Отрядам требовалось надежное оружие — ВСС, способное без лишнего шума нейтрализовать противника. Был начат конкурс на создание подобного вооружения. Одним из таких образцов стал «Винторез» ВСС.

    Винтовка «Винторез», фото — вид сбоку

    В «Винторезе» сочеталась легкость и удобность, возможность беcшумной стрельбы и высокое бронепробитие патрона, способного «шить» бронежилеты 2 и 3 класса. ВСС приняли на вооружение спецназа и силовых отделов КГБ в 1987 году. Несмотря на то что данному оружейному комплексу более 30 лет, органы правопорядка и армейский спецназ с успехом применяют «Винторез».

    История создания снайперской винтовки«Винторез»

    История развития бесшумного оружия в Советском Союзе была противоречивой. С одной стороны, еще в 20-х годах были разработаны прототипы пистолетов, способных, почти не издавая шума вести прицельный огонь.

    Смотрите также статью Пистолет Desert Eagle и его ТТХ

    С другой стороны, армейская доктрина середины 30-х слабо подразумевала применение оружия подобного типа. Большую часть проектов свернули и отправили в архив, где чертежи пропали за прошедшие годы.

    Автоматно-гранатометный комплекс «Канарейка»

    Однако все поменялось во время Второй мировой войны. Советская армия стала успешно применять оружие бесшумной стрельбы для нейтрализации офицерского состава сил Вермахта.

    Ситуация начинала напоминать аналогичную во время Первой мировой. В частности, солдатские тройки, вооруженные одной винтовкой с глушителем и двумя автоматами, эффективно «разбирались» с разведывательными группами врага, что мешало продвижению армии фашистов.

    После окончания мировой войны в СССР не было специально разработанного для «тихого» огня оружия. Использовались доработанные образцы линейного оружия. На них устанавливали глушитель, а для стрельбы применялись боеприпасы с ослабленным пороховым зарядом. Яркими примерами могут послужить «Тишина» и «Канарейка».

    Середина 70-х годов XX века Советское командование принимает решение о создании нового оружейно-патронного комплекса, рассчитанного на бесшумную нейтрализацию живой силы противника на расстоянии до 400 м, защищенную легкими бронежилетами
    1970 – 1980 Был создан первый прототип будущей винтовки. Планировалось использовать патрон 7,62 УС. Изделие получило наименование РГ036. В ходе испытаний выявились серьезные проблемы с надежностью механизмов
    1981 Создание 2-го образца — РГ037. Изменили систему газоотвода — стала более традиционной. Среди характеристик выделялись низкий вес и малые габариты, а также способность пробивать полтора миллиметра стали
    1983 В связи с активной разработкой и внедрением новых типов средств личной защиты, патрон 7,62 не удовлетворял требования военных и профильных структур. Началась активная переделки уже готового изделия под патрон калибром 9 * 39 мм
    1987 «Винторез» поступает на вооружение ГРУ и ФСБ

    В дальнейшем именно на основе конструкции ВСС «Винторез» будет создан специальный автомат АС «Вал» — новый «Винторез».

    Смотрите также статью Пистолет-пулемет «Вал» и его история

    Автомат АС «Вал»

    Конструкция и внешний вид ВСС

    ВСС «Винторез» — это специальная снайперская винтовка, разработанная для сил спецназа. Принцип действия механики основан на классической схеме газоотвода. Стрельба ведется только при закрытом стволе, запирание происходит за счет личинки.

    Смотрите также статью Винтовка Мосина и её конструкция

    Затвор винтовки ВСС встает на шесть боевых упоров, что придает оружию лучшую точность. В целях повышения точность огня внутренний канал ствола не имел хромирования. По всей длине ствола имеются отверстия для стравливания лишнего газа.

    Снайперская винтовка ВСС «Винторез», разобранная на части

    Ударно-спусковой механизм рассчитан на стрельбу как одиночным выстрелом, так и очередями. Последнее негативно сказывается на работе глушителя. Из-за недоработок ТТХ ВСС «Винторез» пороховые газы не успевают рассеяться, что приводит к их скапливанию в газовой камере.

    Приклад выполнен из дерева. Внешний вид напоминает аналогичную деталь винтовки СВД. На тыльной части имеется резиновый амортизатор. Ручка эргономичная, удобная. Все элементы управления «под рукой». Питание боеприпасами происходит за счет магазина на 10 патронов 9-мм калибра. Магазин, для ускорения перезарядки, может снаряжаться обоймами.

    Солдат целится из ВВС «Винторез»

    Отдельного упоминания заслуживают применяемые на ВСС патроны — СР5. Они имеют гильзу от патрона 7,62-мм, но сама пуля имеет калибр 9-мм. Это положительно сказывается на весе боекомплекта. Подобная конструкция патрона позволила добиться дозвуковой скорости полета пули, не снижая пробивающей способности.

    Глушитель бесшумного оружия

    Согласно ТТХ, «Винторез» оснащается штатным интегрированным глушителем. Этот элемент конструкции соединяется со стволом винтовки и состоит из самого глушители и сепаратора.

    Сепаратор состоит из ряда деталей:

    • втулки;
    • шайбы;
    • обоймы;
    • вставки.

    Втулки и шайба используются для сохранения соосности устройства. Подсоединяется вся конструкция к концу ствола, на пружину сепаратора.

    ВСС «Винторез» со снятым глушителем

    Основной корпус глушителя состоит из камеры надульного глушителя. Важным элементом также выступает расширительная камера, предназначенная для отвода газа.

    Стрелять из ВСС можно со снятым глушителем, но не рекомендуется — это устройство одновременно с основной функцией выполняет роль защитного кожуха от раскаленных газов отводимых из канала ствола.

    Смотрите также статью Казачья шашка и история возникновения

    Прицел для снайпера

    ВСС (Винтовка Снайперская Специальная) — оружие для ведения боя на дистанции до 400 метров. Этому способствует наличие кронштейнов под установку прицельных приспособлений. В дневных условиях прицеливание происходит через прицел ПСО-1-1. Отличие от ПСО-1 заключается в прицельной сетке, рассчитанной на баллистику боеприпаса СР5.

    «Винторез» с ночным прицелом

    В ночное время для удобства стрелка устанавливаются МБНП-1 или НСПУ-3 — специальные прицелы на «Винторез». С недавних пор снайперские винтовки стали комплектовать устройствами нового поколения — 1ПН93.

    При ситуациях, когда оптика повреждена, в качестве прицельного приспособления используется мушка, расположенная на конце глушителя, и регулируемый секторный целик, рассчитанный на расстояние 400 м.

    Технические характеристики винтовки «Винторез» (ТТХ ВСС)
    Масса полностью снаряженного оружия, кг 3,7 (С оптикой ПСО-1)
    Длина винтовки, см 89,4
    Используемый боеприпас 9 * 39 СР5, СР6
    Калибр оружия, мм 9
    Количество выстрелов за минуту 70–100 (практическое), 700 (идеальное)
    Пуля вылетает из ствола со скоростью 290 м/с
    Прицельная дальность максимальная и эффективная, м 300–400

    Комплектация винтовки

    Для обслуживания винтовки в каждый комплект включен ЗиП-О, включающий в себя:

    • шомпол, скребок;
    • масленку, нож;
    • 5 стандартных магазинов, ремень.

    Стандартная комплектация ВСС снабжается сумками для переноса стрелкового комплекса и для переноса 4-магазинов, оптики и ЗиП-О.

    По спецзаказу для КГБ разработан специальный дипломат, в котором спокойно помещался разобранный «Винторез». Существуют подобные изделия и сейчас.

    Правила ухода

    ВСС «Винторез» надежное оружие, способное работать в условиях сильного загрязнения и повышенной влажности. Для продления срока эксплуатации за винтовкой необходимо ухаживать: чистить и смазывать механизмы, убирать пороховой нагар после стрельбы и т.д.

    Разобранный ВСС

    Порядок разборки

    • отъем магазина, проверка отсутствия в патроннике боеприпаса;
    • отсоединить глушитель, разобрать;
    • отсоединить пружину сепаратора;
    • снять крышку ствольной коробки;
    • вынуть возвратный механизм, отсоединить боевую пружину;
    • вытащить ударник;
    • разъединить затвор и затворную раму;
    • отъять цевье;
    • отъять трубку;
    • снять приклад.

    Неполная разборка занимает в пределах одной минуты. Для сборки провести вышеперечисленные процедуры в обратном порядке.

    Смотрите также статью Сапёрные лопатки и их виды

    Снайпер ведет огонь из ВСС

    Примеры боевого применения

    Осень 1993 Пример использования «Винтореза» группой «Витязь» в Останкинской телебашне
    Первая Чеченская война Вооружались силы спецназначения для борьбы с сепаратистами. Применялась для устранения патрулей противника и часовых, а также при захвате важных командиров террористических групп
    Вторая Чеченская война Применялась для нейтрализации живой силы противника. Особенно эффективно удавались засады, когда враг не мог определить откуда ведется огонь
    Грузино-южноосетинский конфликт ВСС использовался с обоих сторон. В частности, зимой 2007 грузинские военные применяли его для провокации осетинских военных и милиции
