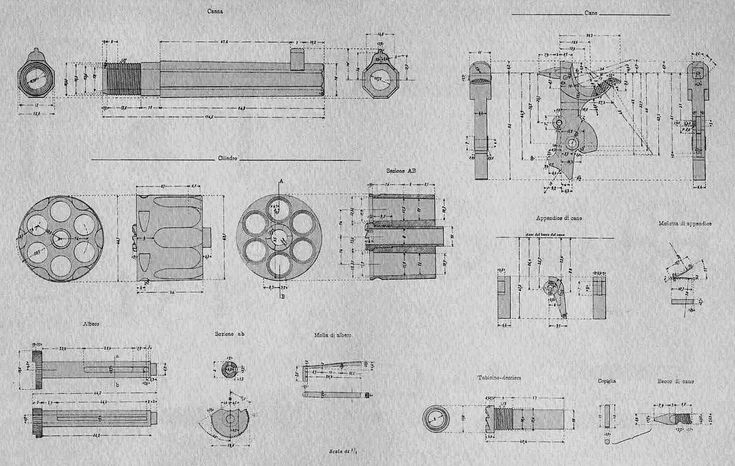

Чертеж ствола нагана: Ствол револьвера Наган калибра 7,62 мм

Содержание

фото, технические характеристики, устройство :: SYL.ru

Монограмма или налет золота: какой маникюр для невест в моде в 2023 году

Разберемся без тренера: лучшие упражнения тренажерах для подтянутой фигуры

Балетки и джинсы — классика элегантного удобства: идеи, как модно их сочетать

“Вокруг меня постоянно что-то меняется”: Бледанс о женской судьбе и счастье

Текстурированная пикси и другие короткие стрижки, не требующие особого ухода

Кому идут брюки карго? Разбираемся в тонкостях тренда на весну-лето 2023

«Люблю результат»: Анна Слю об отношении к жесткости режиссеров на площадке

Яркое миди и «рубашка»: десять легких и эффектных платьев для офиса

Черный пластик в антиквариат: как просто и креативно оформить горшок для цветов

Глазированные телесного цвета: маникюр 90-х возвращается, но лучше оригинала

Автор Иван Гресько June 24, 2017

В девятнадцатом веке многие государства начали проводить перевооружение своих армий. Поскольку револьверы как личное короткоствольное огнестрельное оружие характеризовались высокой надежностью и простой конструкцией, европейскими мастерами они рассматривались как самые перспективные образцы.

В бельгийском городе Льеж начала свою деятельность «Оружейная фабрика Леона и Эмиля Наган». В этой семейной мастерской братьями-оружейниками осуществлялся ремонт револьверов голландского производства. Позже на фабрике было налажено изготовление своих собственных образцов. Именно здесь и было создано оружие, позже ставшее известным в истории как пистолет-револьвер «Наган».

Поскольку данная модель применялась в гражданскую войну в России, она стала символом революции 1917 года. В статье содержится информация об истории создания и устройстве пистолета «Наган».

С чего все начиналось?

В 1877 году старшим из братьев, Эмилем, был запатентован чертеж на конструкцию револьвера, который в дальнейшем стал основой для легендарного пистолета «Наган». Модель под обозначением «Револьвер М1877» была принята на вооружение голландской армией. После небольшой модернизации этим шестизарядным револьвером вооружились армии Норвегии, Швеции, Бельгии, Аргентины, Бразилии и Люксембурга.

Мировая известность

В основном револьвер применялся в армии Бельгии. Благодаря положительным отзывам бельгийских солдат этот вариант пистолета, как и сама фабрика братьев Наган, получили мировую известность на оружейном рынке.

Разработки

В варианте пистолета «Наган», собранном в 1895 году, братьям удалось объединить лучшие качества от всех предыдущих разработок. В результате револьвер М1892 стали считать классическим. Полицией Бельгии до 1940 года применялась именно данная модификация пистолета «Наган». Патрон к этому оружию также содержал бездымный порох, но калибр пули был увеличен до 9 мм. Содержались боеприпасы в специальном подвижном барабане. Его вращение осуществлялось в горизонтальной плоскости. Появлением следующих модификаций существенных изменений в конструкцию пистолета «Наган» 1895 года выпуска внесено не было.

Что такое револьверный барабан?

Данная деталь в пистолете «Наган» одновременно выполняет функции патронника и магазина. Большинство моделей револьверов оснащены барабанами, которые рассчитаны на семь патронов. Барабан своей полой осью в передней части револьвера вставляется в рамку, на которой фиксируется при помощи специальной шомпольной трубки. Она крепится на ствольной шейке впереди барабана.

В револьверах, в которых предусмотрено надвигание барабана на ствол, используется особый возвратный механизм. Правая часть пистолета «Наган» (фото оружия представлено в статье) стала местом для размещения стопорного приспособления – специальной подпружиненной дверцы. Для того чтобы произвести зарядку оружия, стрелку достаточно открыть (откинуть в сторону) дверцу. Точно так же производится и разряжение пистолета «Наган». Разборка оружия начинается именно с открытия дверцы и извлечения барабана. Боеприпасы располагаются в специальных гнездах. При откидывании дверцы в них вставляются патроны. Чтобы боеприпасы не выпадали из оружия, дверцу следует возвратить в закрытое положение. Кроме того, дверца предотвращает проворачивания барабана против часовой стрелки.

Устройство УСМ

Револьверы «Наган» оснащены курковыми, рассчитанными на двойное действие, ударно-спусковыми механизмами. Пистолеты содержат бойки, которые шарнирным способом устанавливаются на курках. Рукоятка стала местом для расположения пластинчатой двуперовой боевой пружины. Для револьверов не предусмотрены предохранители. Во время первых тестирований оружия конструкторами были замечены утечки пороховых газов в месте казенного среза и переднего торца барабана. Исправить этот недостаток удалось путем использования спускового механизма, который выдвигал барабан вперед каждый раз перед выстрелом. Таким образом во время взведения курка путем привода в действие специфического замочного механизма осуществляется смещение барабана вперед. Далее за счет спускового крючка барабан стопорится, а его вращение пресекается.

Образец для российской армии

В 1879 году морским министерством царской России у бельгийского производителя была закуплена небольшая партия пистолетов системы «Наган». Технические характеристики и конструктивные особенности этих револьверов по сравнению с предыдущими моделями 1877 года были улучшены. Закупленное Россией новое оружие (тысяча единиц) предназначалось для стрельбы боеприпасами калибра 7,5 мм. Патроны оснащались оболочечными пулями и использовали бездымный порох. Для револьверов системы «Наган» специально были созданы патроны из латунных гильз. Оружейники отметили, что использование таких патронов обеспечивает высокие баллистические показатели. К тому же выпущенная пуля обладала приличной начальной скоростью. В качестве прицельных приспособлений использовались мушки и целики.

Бельгийское оружие в царской России

Конец девятнадцатого века в российской империи стал тем периодом, когда производилось массовое перевооружение армии. Модернизация не обошла стороной и личное огнестрельное оружие для солдат и офицеров. Специально созданной комиссией, занимающейся подбором самых перспективных моделей из большого ассортимента армейских револьверов, были сформулированы требования, предъявляемые к оружию. На конкурсной основе рассматривались лучшие образцы. Победителем могла стать только та модель, которая обладала следующими качествами:

Большим останавливающим действием.
Высокой силой боя. Пуля, выпущенная из револьвера должна была пробивать пятидюймовые сосновые доски.
Легкостью. Оптимальный вес не должен превышать 0,92 кг.
Ствольные нарезы своими численностью, калибром и направлением должны были обладать идентичностью нарезам в трехлинейных винтовках Мосина. Объясняется это требование тем, что в случае поломок винтовки ее ствол в дальнейшем можно было бы использовать при изготовлении револьвера.
Пистолеты не должны быть оснащены устройствами для стрельбы самовзводом, так как, по мнению оружейников, это отрицательно сказывается на меткости.
Начальной скоростью пули не меньше 300 м/с.
Несложной конструкцией.
Высокой кучностью боя.
Надежностью и простотой в эксплуатации. Револьвер должен быть невосприимчив к экстремальным условиям.
Поочередной экстракцией отстрелянных гильз. Как и стрельба самовзводом, так и одновременное экстрагирование, по мнению оружейников, влечет за собой усложнение конструкции револьвера и избыточный расход боеприпасов. Следовательно, производство пистолетов будет более трудоемким и затребует больших финансовых вложений. Цена готового изделия для потребителя также повысится.
Наличием прицельных приспособлений, рассчитанных для стрельбы на дистанции не менее 35 метров.
Использующих патронов с бездымным порохом и оболочечными пулями во фланцевых латунных гильзах.

Конкурс

Основным конкурентом для револьверов «Наган» 1895 года выпуска (М1892) стали похожие образцы оружия бельгийского оружейника Анри Пипера — М1889 «Байяр». Придерживаясь условий конкурса, Леон Наган уменьшил калибр М1892 с 9 мм до 7,62 мм. Кроме того, в конструкции револьвера он исключил возможность осуществлять стрельбу самовзводом. Также он изготовил два варианта барабанов, рассчитанных на шесть и семь боеприпасов. Вниманию жюри было предоставлено два образца пистолетов «Наган». Характеристики револьверов Анри Пипера уступали М1892: револьвер «Байяр» был тяжелее и имел ненадежную конструкцию. В результате он был отклонен. А на вооружение царской армии России после незначительных конструкторских доработок был принят пистолет «Наган».

Технические характеристики М1892

Револьвер, спроектированный в 1892 году, начал производится только в 1895 году. Модели присущи следующие параметры:

Револьвер оснащен автоматическим взводным барабаном, рассчитанным на 7 боеприпасов.
Оружие обладает начальной скоростью 272 м/с.
Предназначается револьвер для стрельбы на дистанции до 700 метров.
Сила боя составляет 210 Дж.
Калибр 7,62 х 32 мм
Скорострельность – барабан (семь патронов) освобождается в течение 20 секунд.
Весит оружие с пустым барабаном 0,75 кг. С боеприпасами – 0,83 кг.
Габариты револьвера составляют 234 х 114 мм.
Револьвер обеспечивает прицельную стрельбу на дистанции до 50 метров.

В статье представлено фото пистолета «Наган» М1892.

Что общего в моделях «Наган»?

Во всех вариантах пистолетов братьев Наган можно выделить следующие характерные конструкторские особенности:

Каждая модификация револьвера оснащена ударно-спусковым механизмом двойного действия. Это позволяет стрелку использовать оружие, предварительно взведя курок, а также самовзводом. Исключение составляли дореволюционные модели, в которых с целью снизить расход патронов самовзводные механизмы блокировались.
Основой револьверов является монолитная неразъемная рама.
Открытие барабана производится за счет откинутой вбок дверцы. Однако в револьвере 1910 года выпуска данная дверца открывалась не в сторону, а назад.
Глухая посадка револьверного ствола в раму.
Во всех моделях используется шомпол. Перед стрельбой он скрыт в оси барабана. В ходе эксплуатации оружия шомпол используется как экстрактор: выталкивает отстрелянные гильзы.
Рамы оснащены плоскими крышками, которые прикрывают механизм револьвера.
Во всех моделях револьверов системы Наган барабаны используются в качестве патронника и магазина.

«Глетчер» 2012 года: травмат.

За те десятилетия, пока М1892 состоял на вооружении, он приобрел очень большую популярность. Эта модель бельгийских мастеров интересна многим любителям раритетного оружия, что и было учтено современными оружейными производителями. Так как сегодня большим спросом пользуются газовые модели, предназначенные для самозащиты, на базе боевого М1892 был создан пневматический пистолет «Наган» Gletcher NGT Black. На российский рынок оружия данный вариант поступил в 2012 году. Черный пистолет «Наган» – это на сегодняшний день одна из самых популярных газовых моделей. Производители постарались придать травматическому оружию внешнее сходство с боевым аналогом. По отзывам потребителей, массогабаритные параметры пневматического пистолета «Наган» не отличаются от М1892.

Описание газовой модели

Для газового Нагана производитель использовал силумин. Желая придать оружию эффект вороненой стали, разработчики выбрали материал черного цвета. В некоторых партиях пневматические пистолеты «Наган» имеют серебристое покрытие. Для щечек под рукоятку мастера применяют пластик, который представляет собой удачную имитацию древесины. Травматический пистолет «Наган» оснащен резервуаром с CO₂, который является источником энергии. За счет ударно-спускового механизма стрельба из газового образца возможна двумя способами:

после предварительно взведенного курка, которую стрелок выполняет вручную;
самовзводом.

Принцип действия

В отличие от боевого аналога, в газовом «Нагане» не предусмотрено скольжение барабана по стволу во время стрельбы. Барабан в «Глетчере» не вращается, а пребывает в недвижимом положении. За счет этого полностью исключаются утечка газа и повышается герметизация. Как и в настоящем Нагане, в травматическом варианте также возможно снятие барабана с рамки. Корпус «Глетчера» оснащен ручным предохранителем, который используется при блокировке курка и спускового крючка. Стреляет оружие стальной дробью (ВВ) с медным покрытием. Перед началом эксплуатации пуля крепится в фальшпатроне – специальном приспособлении из двух резиновых вставок, призванных предотвращать утечку газа.

Изделия NGT стреляют оригинальными боеприпасами, которые не подойдут для других аналогичных моделей. Для того чтобы произвести зарядку револьвера, стрелок должен по одному вставить в барабан патроны, вращая его при этом по часовой стрелке. Если пуля вставлена правильно, должен раздаться характерный щелчок. Барабаны в «Глетчерах» не откидные. Внутренняя часть рукоятки пистолета используется для газового баллончика. Снаружи она закрывается пластиковыми накладками.

Характеристики

Травматическому револьверу «Наган» присущи следующие характеристики:

Вес оружия составляет 700 г.
Пистолет предназначен для стрельбы пульками калибра 4,5 мм.
Сила боя — 3 Дж.
Выпущенная пуля способна развить максимальную начальную скорость до 120 м/с. Однако судя по многочисленным отзывам владельцев, после 60 выстрелов начальная скорость падает до 90 м/с.
В качестве наполнителя для баллона используется газ СО₂.
Револьвер используется для стрельбы на дистанции до 230 метров.

Как свидетельствуют отзывы владельцев этих травматических «Наганов», одного баллончика хватает, чтобы произвести 100-105 выстрелов. В данном параметре другие пневматические пистолеты «Глетчеру» уступают. Кроме того, для спуска самовзвода в травматическом «Нагане», в отличие от его боевого аналога, требуется меньше усилий – всего 3 кг, что повышает точность стрельбы и комфорт в эксплуатации.

Армейские модификации

На основе револьвера системы «Наган» для военнослужащих разработаны следующие специальные боевые варианты:

«Солдатский». В конструкции револьвера используется несамовзводный ударно-спусковой механизм.
«Офицерский». В данном «Нагане» предусмотрен ударно-спусковой механизм.
«Командирский». Эта модель является компактным вариантом револьвера: длина ствола снижена до 85 мм, рукоятка укорочена. Спроектирован в 1927 году. Серийное изготовление небольшими партиями производилось специально для ОГПУ и НКВД (25 тыс. единиц). Прекращено в 1932 году. Предназначалась модель для скрытого ношения.
Револьвер «Наган», использующий прибор бесшумно-пламенной стрельбы «БраМит». Данное приспособление, выполняющее функции глушителя, было разработано братьями Митиными в 1929 году. Недостаток пистолетов, оснащенными такими устройствами, заключался в том, что при стрельбе глушитель забирал часть энергии, в результате чего затвор не мог пройти весь цикл, что вело к перекосам патронов. При стрельбе из револьвера с глушителем этих недостатков не наблюдалось. Приспособления для бесшумной стрельбы были разработаны таким образом, чтобы идеально подходить для револьверных стволов. Их не нужно переделывать и адаптировать. Для фиксации устройств «БраМит» применялись специальные кронштейны. Револьверы, оснащенные этими приборами, использовались разведывательно-диверсионными подразделениями Красной Армии.

5. «Наган» WZ.30. – револьвер польского изготовления 1895 года выпуска. Серийное производство осуществлялось в течение 1930-1939 гг. в городе Радом. Было изготовлено около 20 тыс. единиц.

Модели для гражданского применения

Для любителей огнестрельного оружия представлены следующие варианты револьверов системы «Наган»:

ММГ. Револьвер является коллекционным и сценическим макетом-сувениром. Также может использоваться как музейный экспонат. Внешне револьверы не отличаются от боевых, однако на барабанах наганов ММГ присутствуют надписи: «уч.» Это значит, что пистолет может использоваться в учебных целях.
Карабин КР-22 «Сокол». Данный револьвер системы «Наган» является специальной конверсионной моделью. Длина ствола составляет 50 см. В конструкции имеется неотъемный деревянный приклад и деревянное цевье. Весит револьвер 2 кг. Серийное изготовление начато в 2010 году.
«Гром». Револьвер представляет собой конверсионную модель. Используется в спортивно-тренировочных целях. Пистолет предназначается для стрельбы патронами Флобера калибра 4 мм.
«Наган-С» ВПО-503. Данную сигнальную модель еще называют «Блеф». Сигнальный пистолет «Наган» разработан в 2006 году. Производится на Вятско-Полянском заводе «Молот». Там же осуществляется хранение боевых револьверов на специальных складах и их дальнейшая переделка. Из-за своеобразной конструкции (наличие расточенного ствола и заглушки в казеннике) сигнальный пистолет «Наган-С» переделать в боевое оружие невозможно. Внешне сигнальная модель идентична своему боевому аналогу. Стартовые пистолеты «Наган» разбираются и обслуживаются точно так же, как и настоящие. Для рамок револьверов характерно наличие фабричных номеров и контрольных клемм. Выпускать пистолеты системы Наган начали рабочие Ижевского оружейного завода. В устройство были внесены следующие конструкторские изменения:

поменяли форму заглушки в казенной части ствола;
уменьшили диаметр расточки стволов;
удалили заводские номера и контрольные клеммы с рамок и барабанов револьверов;
перестали фрезеровать рамки казенных частей ствола;
камеры в барабанах не содержат запрессованных втулок под патрон «Жевело». Для установки используется специальная резьба;

револьвер комплектуется протиркой и двухсторонней отверткой.

5. МР-313. В 2008 году было прекращено серийное изготовление револьверов на заводе «Молот».

6. Р-2. Револьвер системы «Наган» является усовершенствованной моделью «Блефа» и МР-313. Пистолет выпускается на машиностроительном заводе в Ижевске. Для конструкции данной спортивной модели характерно:

Наличие специального штифта, который используется в качестве заглушки. Он вставлен в револьверный ствол с правой стороны через раму. То место, в котором осуществлена вставка штифта, рабочие завода тщательно заварили и зашлифовали. Благодаря этому стартовая модель выглядит очень аутентично. Кроме того, разработчики решили сохранить нарезы в стволе.
Рассверленные барабаны оснащены стандартными вставками под патроны «Жевело».

Заключение

К револьверам системы «Наган» в России, как и в других странах СНГ, отношение неоднозначное. Поскольку данное оружие вплоть до 1950-х годов преимущественно использовалось сотрудниками репрессивных органов, у некоторых пользователей его название вызывает негативные ассоциации.

почему револьвер начали называть Наганом

Стрелковое оружие → Страна оружия → Россия

Cодержание публикации

История появления револьвера Нагана
Конструкция револьвера Нагана 1895 года
Принцип работы револьвера
УСМ револьвера
Патрон к нагану
Баллистические свойства
Эксплуатация и боевое применение
Использование в России и СССР
Как наган появился в русской армии в 1895 году
1900-1917
1917-1939
1939-1945
Видеообзор револьвера Наган M1895
Тактико-технические характеристики револьвера системы Нагана
Основные модификации Нагана
Боевые
Гражданские
Спортивные
Спортивно-охотничье оружие
Гражданское оружие самообороны
Сигнальные

Револьвер Нагана — легендарное оружие, ставшее своеобразным символом военных свершений ХХ века.

Неповторимый брутальный внешний вид, произведение гениальных конструкторов, итак встречаем – Наган!

История появления револьвера Нагана

Револьвер системы Нагана – продукт кропотливой работы бельгийских оружейников братьев Леона и Эмиля Наган, впоследствии подвергшийся множественным доработкам, по праву может называться легендарным. Первоначальным образцом, разработанным для армии, стала шестизарядный офицерский образец 1878 года, использовавший боеприпас 9.4х22 мм с ударно-спусковым механизмом самовзводного типа.

В 1883 году братья Наган представили револьвер, предназначенный для вооружения младших чинов, получивший название 9-мм револьвер Наган 1883 года. Отличие от “офицерской” модели заключалось в одной детали, блокировавшей систему самовзвода, что заставляло взводить курок вручную перед каждым выстрелом. В 1886 году был представлен первый модифицированный вариант револьвера — изменения затронули количество боевых пружин, сократив их до одной, и адаптация под распространённый тогда боеприпас калибра 7.

5 мм с пироксилиновым зарядом.

Конструкция револьвера Нагана 1895 года

Пистолет Нагана образца 1895 года основывался на модели 1892 года. Но поводя оружие под требования российской армии, оснащался барабаном на семь патронов калибра 7,62 х 38 миллиметров, по традиции выпускавшихся в двух вариантах – “офицерском” с самовзводным боевым механизмом и “солдатском”, требующим ручного взвода курка.

Одной из особенностей конструкции оружия является способ перезарядки. Для перезарядки не требовалось извлекать барабан, по этой причине он находился на подпружиненной оси, а для заряжания требовалось откинуть крышку, закрывающую каморы барабана, что сильно замедляло процесс перезарядки.

Для извлечения отстрелянных гильз, так же откидывалась крышка, в сторону сдвигался шомпол, и путём введения его в полость гильзы, происходило извлечение. Но это новшество ещё являлось и плюсом – при нестандартных ситуациях, из барабана не выпадали патроны, как например происходило в револьвере Гассера 1870 года.

Одной из ключевых особенностей оружия стало решение проблемы прорыва пороховых газов, снижавшей мощность выстрела. Для этого использовали патрон с утопленной в достаточно длинную гильзу пулей и изменили привод барабана, позволявший ему двигаться по своей оси. Таким образом, в процессе выстрела, барабан сдвигался по направлению выстрела, и немного выступающая за его пределы гильза входила в казённую часть ствола. Расширяясь, гильза блокировала возможные утечки пороховых газов, а после покидания ствола пулей, барабан сдвигался назад по оси, одновременно подводя новый патрон под ствол. Такой принцип назывался “обтюрация”, созданный ближайшим конкурентом братьев Наган — Анри Пипером, конструктором систем Байяр.

Принцип работы револьвера

Принцип работы и устройство оружия не имеет существенных отличий от остальных своих современников, кроме процесса обтюрации. Для произведения выстрела, стрелок нажимает на спусковой крючок, срывая курок с боевого взвода. В процессе движения курка, барабан сдвигается по своей оси и вперёд, загоняя дульце гильзы в казённую часть ствола. Курок бьёт по капсюлю патрона, воспламеняя пороховую смесь, происходит выстрел. Затем барабан сдвигается назад. При следующем выстреле процесс повторяется.

В “солдатском” варианте требовалось вручную взводить оружие перед каждым выстрелом.

Револьвер “Наган” интерактивная модель

УСМ револьвера

Ударно-спусковой механизм классического куркового типа. Ударник закреплён на курке, шарнирным креплением. Боевая пластина расположена в рукояти. Шептало и спусковой крючок объединены в одну деталь. Отсутствует предохранительный взвод, его роль выполняет специальная деталь, блокирующая взаимодействие бойка и патрона без нажатия спускового крючка. При нажатии на спусковой крючок, деталь отводилась в сторону, позволяя ударнику наколоть капсюль.

Патрон к нагану

Патрон револьвера Наган 7,62 х 38 специально разработан для модели 1895 года. Боеприпас имел зауженное горлышко гильзы, необходимое для обтюрации в канале ствола. Именно благодаря подобной конструкции появилась возможность создания модификации БраМит.

Баллистические свойства

Пуля демонстрировала неплохую по тем временам кучность — на расстоянии 25 метров, около половины боеприпасов укладывались в круг диаметром в 13 сантиметров. Если же стреляющий использовал упор, то диаметр круга сокращался до 7 сантиметров.

Впечатляла также и проникающая способность пули — на расстоянии в 25 метров пробивала насквозь три доски толщиной в два с половиной сантиметра, стоящих на удалении 8-10 сантиметров друг от друга.

Эксплуатация и боевое применение

Револьвер Нагана 1895 года прошёл долгий боевой путь, закончив его в середине 2000 годов: подавление Ихэтуаньского восстания, Русско-японская война, две мировых войны, Октябрьская революция и Гражданская война — далеко не полный список вооружённых конфликтов, где револьвер применялся в процессе боевых действий. В середине девяностых годов остались на вооружении лишь геологических экспедиций, но и оттуда был выведен как морально устаревшее оружие.

Использование в России и СССР

Револьвер Наган стал штатным оружием офицеров армии Российской Империи в 1895 году. Но по причинам постоянного сокращения военного бюджета, оснастить армию необходимым количеством оружия удалось лишь ко второй половине 1917 года.

Как наган появился в русской армии в 1895 году

В конце XIX века поднят вопрос о перевооружении солдат и офицеров российской армии. Личным стрелковым оружием офицеров являлись револьверы Smith&Wesson III 1880 года. Тяжесть и неудобные габариты, неудовлетворительные технические характеристики лишь мешали его использованию.

Для выбора оптимальной модели Военным министерством было принято решение о проведении конкурса на разработку личного оружия. Конкурсантов оказалось всего двое — братья Наган и Анри Пипер с моделью Байяр 1889. По неизвестным причинам результаты первого конкурса были аннулированы.

Второй конкурс проходил спустя некоторое время, по результатам которого победу одержали братья Наган, предоставив оружие, полностью подходящее по ТТХ требованиям комиссии. По правилам конкурса, победитель должен был отказаться от права монопольного производства, обеспечить передачу чертежей и наладку выпуска оружия на территории России, а также имел обязательства по поставкам первой партии оружия.

Немаловажное значение имело и мнение офицеров, участвовавших в тестовых испытаниях. Именно благодаря мнению этих офицеров, было принято решение на разделение оружия на офицерский наган и солдатский наган, отличие которых заключалось в конструкции УСМ. Единогласным мнением было признано, что младшим чинам армии не стоит доверять модель оружия с самовзводом по причине низкого уровня стрелковой подготовки, а модель с УСМ двойного действия немного проигрывала в точности из-за тяжёлого спуска, и соответственно, резкого рывка при выстреле.

1900-1917

С момента принятия на вооружение и до революции 1917 года, револьвер успел зарекомендовать себя как неприхотливое и надёжное оружие, с честью пройдя несколько крупных военных конфликтов. Также, в 1915 году окончательно отклонена модернизация, фактически превратившая револьвер в карабин с длиной ствола в 300 мм.

1917-1939

Ставший образцом надёжности оружия, Наган продолжил службу и в РККА, но только в самовзводном варианте. Единственную модернизацию в этот период провели в 1930 году, слегка изменив форму прицельных приспособлений. Примерно в те же годы укоренилась традиция считать все револьверы за систему “Наган”, что в корне неверно.

1939-1945

По ряду причин производство оружия не было остановлено после принятия на вооружение полуавтоматического пистолета ТТ. Одной из них считалась возможность стрельбы из личного оружия через амбразуры танка, для чего не годились ТТ, новые же модели оружия не проходили заводские испытания.

Сильно сказался на качестве оружия процесс эвакуации Тульского оружейного завода в Ижевск. Большая часть квалифицированных специалистов оказалась призвана на фронт в ряды действующей армии. Особенно сильно процесс оттока показал себя в качестве револьверов Наган 1942 года выпуска, когда при производстве оружия выявился достаточно большой процент брака.

Тем не менее, в 1945 году, выпуск револьверов прекращён по причине морального устаревания. Одновременно с этим, Наган окончательно снимают с вооружения армии. Но сохранился на службе в рядах правоохранительных органов и системы юстиции.

Видеообзор револьвера Наган M1895

Тактико-технические характеристики револьвера системы Нагана

Снаряжённая масса, кг	0,88
Общая длина оружия, см	22
Длина канала ствола, см	11,4
Количество нарезов ствола	4
Патрон	7,62 х 38 мм
Прицельная дальность, м	25
Ёмкость барабана	7 патронов
Начальная скорость полёта пули, м/с	260
Прицел	открытый, нерегулируемый.
Боевая скорострельность, выстрелов/мин.	7 выстрелов за 15-20 секунд

Для стрельбы из револьвера с установленным прибором БраМит, рекомендовалось использовать остроконечный патрон Наган калибр 7,62 х 38 мм.

Основные модификации Нагана

Nagant 1910 – доработанная модель, имела откидывающийся вправо барабан для увеличения скорости перезарядки.

Боевые

Солдатский Наган — револьвер с УСМ одинарного типа. Снят с производства в 1918 году.
Командирский Наган — револьвер с самовзводным УСМ, для скрытого ношения был укорочен ствол и уменьшена рукоять. Главным образом использовался сотрудниками НКВД.

версия для проведения диверсионных операций, модифицированная братьями Митиными. Доработан процесс вжатия гильзы в казённую часть ствола, есть возможность крепления прибора бесшумного ведения боя конструкции Митиных. Также для этой модификации были разработаны патроны с остроконечной пулей.

Гражданские

У коллекционеров, а также любителей оружия очень популярен охолощенный Наган (сокращенно СХП), а также его ММГ, переделанные из боевых экземпляров, но лишённых возможности производить выстрел. Также в силу легендарности, охолощенный револьвер Наган часто встречается в фильмах, сериалах и пр.

Спортивные

На базе Нагана были разработаны следующие варианты спортивного оружия:

Револьвер конструкции Смирнского 1926 года под патрон 5.6 мм кольцевого воспламенения.
Револьвер Нагана 1953 года – имел утяжелённый ствол и регулируемый прицел. УСМ одинарного действия
МЦ-4 конструкции Парамонова.
ТОЗ-36 — спортивный револьвер конструкции Хайдурова.
ТОЗ-49 — модернизация револьвера Хайдурова под патрон 7,62 х 26 мм.
ТОЗ-96 — модель под патрон .32 S&W Long Wandcutter.

Спортивно-охотничье оружие

КР-22 “Сокол” – конверсионная модель со стволом длиной в 500 мм, предназначенная для охоты на мелкого зверя. Калибр .22LR.
Гном — спортивно-тренировочный пистолет под патрон Флобера калибром 4 мм.

Гражданское оружие самообороны

Газовые и травматические варианты оружия производят на базе списанных боевых револьверов:

Травматический револьвер Р-1 “Наганыч” под патрон 9 мм РА;
Травматический револьвер Наган ВПО-502 и служебный РС под калибр 10 х 23Т;
Скат-1Р;
Комбриг;
Наган РФ;
РНР УОС;
Скат-1Рк иногда именуемый Наган укороченный;

Также на Украине налажено производство Г-Наган – классический вариант, переоборудованный в газовый револьвер для самообороны.

Сигнальные

С 2000 годов выпускается ряд сигнальных (шумовых) модификаций, разработанных на базе боевых экземпляров, под патрон Жевело. В силу конструктивных особенностей оружия, использование боевых патронов не предусмотрено.

Да

100%

Проголосовало: 16

Игорь Ласьков/ автор статьи

Военный обозреватель, истинный любитель оружия. Характер нордический, выдержанный. С товарищами по работе поддерживает хорошие отношения. Вооружен чувством юмора, стреляет очередями шуток. Холост, в связях порочащих его, замечен не был. Беспощаден к сторонникам Рейха.

Интересная публикация? Поделитесь с другими:

Ствол пистолета Line art Рисунок, жеребенок, угол, белый, оружие png

белый,

оружие,

структура,

произведение искусства,

м02ксф,

линия Арт,

строка,

сустав,

арт,

Пистолет

Ствол,

пистолет

рисунок,

жеребенок Клипарт,

черно-белый,

Аппаратный аксессуар,

png,

прозрачный,

скачать бесплатно

Информация PNG

Размеры: 6874x2159px
Размер файла: 471,49 КБ
Тип MIME: Изображение/png

Скачать этот PNG ( 471.

49KB )

Изменение размера онлайн png

ширина (пкс)

высота (пкс)

Лицензия

Некоммерческое использование, DMCA Свяжитесь с нами

Оружие Чертеж огнестрельного оружия / m / 02csf Ствол, сват, угол, белый, люди png 1595x501px 65,51 КБ
Оружие Пистолет Силуэт, оружие, угол, пистолет, черный png 512x512px 9,57 КБ
Револьвер Пистолет Зажим Пистолет, ручной пистолет, монохромный, оружие, ручной пистолет png 965x1280px 282,21 КБ
Респиратор Хирургическая маска Нос 2018-01-15, Маска здоровья, угол, белый, мебель png 633x402px 29,46 КБ
org/ImageObject»> Автоматическое огнестрельное оружие Оружие Винтовка, оружие, штурмовая винтовка, пулемет, силуэт png 1024×439пикс. 17,4 КБ
иллюстрация пистолета, огнестрельное оружие Emoji, пистолет, пистолет, пистолет, угол, ручной пистолет, пневматический пистолет png 1024x1024px 50,11 КБ
иллюстрация штурмовой винтовки, AK-47 Firearm Drawing Line art Книжка-раскраска, AK47, угол, монохромный, штурмовая винтовка png 900x600px 55,05 КБ
серый и черный револьвер, огнестрельное оружие, пистолет, пистолет, пистолет, АК47, страйкбол, редактирование изображений png 1106x587px 232,92 КБ
Револьвер Пистолет Пистолет Огнестрельное оружие, Пистолеты с, монохромный, автозапчасти, оружие png 600 x 494 пикселя 127,78 КБ
org/ImageObject»> Иллюстрация AK47, футболка AK-47 Weapon Firearm Desktop, АК 47, угол, АК47, компьютерные обои png 1920x1080px 60,22 КБ
Пистолет IMI Desert Eagle .50 Action Express .44 Magnum, оружие, золото, пистолет, страйкбол png 1559x922px 919,66 КБ
Пистолет Огнестрельное Оружие Пистолет, оружие, рука, монохромный, пистолет png 800x800px 87,37 КБ
Minecraft Pixel art Огнестрельное оружие, огнестрельное оружие, угол, винтовка, пистолет png 1200x1200px 9,23 КБ
IMI Desert Eagle Drawing IWI Jericho 941 Огнестрельное оружие Винтовка M16, Пистолет, угол, монохромный, боеприпасы png 1280x691px 59,03 КБ
org/ImageObject»> Airsoft Guns M16 винтовка M4 карабин Огнестрельное оружие, оружие, кольцо, штурмовая винтовка, страйкбол png 791x412px 155,28 КБ
/ m / 02csf Ствол пистолета Firearm White, M416, угол, белый, черный png 1370x583px 130,03 КБ
Пистолет огнестрельный Пистолет, ручной пистолет, пулемет, черный, оружие png 1042x1042px 27,04 КБ
черный револьвер, Colt Single Action Army .45 Colt Revolver Colt’s Manufacturing Company Огнестрельное оружие, револьвер, пистолет, оружие, пустой png 1000x1000px 783,9КБ
Карабин M4 .22 Long Rifle Боеприпасы Rimfire, пулемет, штурмовая винтовка, пулемет, страйкбол png 1800x723px 4,99 МБ
org/ImageObject»> иллюстрация черного корня, иллюстратор Lightning Scape, молния, синий, угол, рука png 865x650px 75,5 КБ
Кобуры для огнестрельного оружия, оружие, монохромный, пистолет, рука png 600x475px 39,59 КБ
АК-47 АК-103 Штурмовая винтовка АКМ, АК 47, АК47, штурмовая винтовка, пулемет png 500x500px 25,67 КБ
Огнестрельное оружие Пистолет Пистолет Управление пистолетом, Пистолет, черный, силуэт, оружие png 800x800px 28,53 КБ
черный штурмовой руфель, короткоствольная винтовка огнестрельное оружие Colt AR-15 штурмовая винтовка, механическая, пистолет, M4A1, винтовка, угол, пулемет, механический png 352x840px 206,92 КБ
org/ImageObject»> Снайперская винтовка Accuracy International AWM Art Firearm, снайперская винтовка, угол, снайпер, автозапчасти png 851x939px 66,79 КБ
Карабин Airsoft Guns M4 Rifle Weapon, оружие, АК47, штурмовая винтовка, пулемет png 1000x1000px 394,3 КБ
Airsoft Guns Blowback Пневматический пистолет BB gun Пистолет M1911, пистолет, пистолет, страйкбол, оружие png 2722x1754px 3,93 МБ
Огнестрельное оружие Пистолет Силуэт, Пистолет, черный, оружие, винтовка png 879x600px 15,96 КБ
Миниган Gatling gun Оружие Пулемет, Пулемет, боеприпасы, страйкбольное оружие, патрон png 617x475px 124,17 КБ
org/ImageObject»> Colt Single Action Army .45 Colt Производственная компания Colt Револьвер Ковбойская боевая стрельба, мирная армия, пистолет, оружие, патрон png 1000x1000px 977,67 КБ
Рисунок Ракеты Книжка-раскраска Космический корабль Cohete espacial, Ракета, угол, белый, текст png 1000x1000px 71,36 КБ
Оружие Пистолет Пистолет, ручной пистолет, страйкбол, пистолет, триггер png 1876x2192px 2,97 МБ
Огнестрельное оружие Пистолет Пистолет, ручной пистолет, рука, пистолет, боеприпасы png 1421x949px 995,8 КБ
Огнестрельное ружье Оружие Дробовик, пистолет, Штурмовая винтовка, мультфильм, пистолет png 2400x512px 50,22 КБ
org/ImageObject»> Trigger Airsoft Guns Огнестрельное оружие Револьвер, другие, рука, другие, пистолет png 768x420px 262,71 КБ
Солдат Армии, Солдат, рука, люди, армия png 600x520px 13,05 КБ
два серых револьвера, триггер огнестрельного оружия, боеприпасы, оружие и боеприпасы, ковбой, АК47, огнестрельное оружие png 1099x854px 662,02 КБ
черно-серый револьвер, огнестрельное оружие револьвер пистолет, револьвер пистолет, боеприпасы, продукт, ручной пистолет png 1500x1000px 792,93 КБ
Боевое оружие Пистолет Оружие Золото, оружие, bing, страйкбол, пистолет png 935x501px 259,24 КБ
org/ImageObject»> Огнестрельное оружие Bullet Desktop Оружейник, ручной пистолет, страйкбол, пистолет, обои для рабочего стола png 806×695 пикселей 511,9 КБ
Чертеж огнестрельного оружия Концепт-арт Ствол пистолета, винтовка в стиле Ar15, угол, прямоугольник, штурмовая винтовка png 1600x900px 76,99 КБ
треснувшее стекло, Yale Union Massacoramaan Drawing / m / 02csf, битое стекло, угол, лист, монохромный png 1049x1500px 212,56 КБ
Оружие Огнестрельное оружие Компьютерные иконки, выстрел из пистолета, угол, логотип, пистолет png 1600x1600px 28,76 КБ
Nerf Blaster Firearm Gun ствол Книжка-раскраска, Nerf Gun, угол, другие, цвет png 7714x2426px 650,62 КБ
org/ImageObject»> Старинное огнестрельное оружие Револьвер Пистолет Винтовка, пистолеты, угол, пистолет, пулемет png 900x743px 348,84 КБ
АК-47 Ижмаш Огнестрельное оружие Штурмовая винтовка, ак 47, угол, АК47, штурмовая винтовка png 600x600px 25,38 КБ
Огнестрельное оружие Пистолет, оружие, пистолет, черный, силуэт png 762x581px 9,89 КБ
Клип Пистолет Огнестрельное Оружие, пи, штурмовая винтовка, пистолет, пи png 1600x897px 40,35 КБ
иллюстрация серого и коричневого пистолета, пистолет с зажимом для огнестрельного оружия, Cartoon Gun s, оружие, винтовка, триггер png 1005x640px 61.09КБ
org/ImageObject»> Карабин Heckler & Koch HK416 M4 Оружие Штурмовая винтовка, Штурмовая винтовка, пулемет, heckler Koch, черный png 2143x834px 413,2 КБ

Ствол пистолета Firearm Line art Дизайн продукта Чертеж, штурмовая винтовка, угол, прямоугольник, штурмовая винтовка png
