как создавался, фото, характеристики, состав, модификации

Согласно Постановлению ЦК КПСС и Совета Министров СССР от 13 января 1972-го, в том же году стартовала разработка зенитно-ракетного комплекса 9К37 «Бук». В статье подробнее рассказываем о ЗРК «Бук»: его характеристики, состав и модификации.

Item 1 of 7

1 / 7

Основным его разработчиком был назначен Научно-исследовательский институт приборостроения, а пуско-заряжающие установки 9А39 создавались в Машиностроительном конструкторском бюро «Старт». Унифицированные гусеничные шасси для боевых машин комплекса разрабатывались в ОКБ-40 Мытищинского машиностроительного завода, проектирование же ракет 9М38 поручили Свердловскому машиностроительному конструкторскому бюро «Новатор».

Станция обнаружения и целеуказания 9С18 «Купол» разрабатывалась в Научно-исследовательском институте измерительных приборов. На Западе комплекс получил обозначение SA-11 Gadfly («Шмель»).

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Тактико-технические характеристики ЗРК «Бук»

Зона поражения:

• по дальности: 3,5…25-30 км;
• по высоте: 0,025..18-20 км;
• по параметру: до 18 км.

Вероятность поражения цели одной ЗУР

• типа истребитель: 0,8..0,9;
• типа вертолет: 0,3..0,6;
• типа крылатая ракета: 0,25..0,5

Максимальная скорость поражаемых целей — 800 м/с.

Время реакции — 22 с.

Скорость полета ЗУР — 850 м/с.

Масса ракеты — 685 кг.

Масса боевой части — 70 кг.

Длина ракеты — 5.55 м.

Диаметр корпуса — 0.4 м.

Стартовый вес — 685 кг.

Вес БЧ — 70 кг.

Канальность по цели — 2.

Канальность по ЗУР — 3.

Время развертывания (свертывания) — 5 мин.

Число ЗУР на боевой машине — 4.

В состав ЗРК «Бук» входили:

— Зенитная ракета ЗУР 9М38 Она была оснащена двухрежимным твердотопливным двигателем (общее время работы — 15 секунд), а в передней части последовательно размещались полуактивная головка самонаведения, аппаратура автопилота, источники питания и боевая часть осколочно-фугасного типа.

— Командный пункт 9С470 Его функция — прием и обработка информации о целях, поступавшей от станции обнаружения 9С18 и шести самоходных огневых установок, выбор целей и распределение их между установками. Командный пункт обрабатывал сообщения о 46 целях на высоте до 20 км в зоне радиусом 100 км.

— Станция обнаружения и целеуказания 9С18 «Купол» Трехкоординатная когерентно-импульсная станция сантиметрового диапазона с электронным сканированием луча в секторе и механическим вращением антенны предназначалась для обнаружения и опознавания воздушных целей на дальностях до 120 км и передачи информации в командный пункт.

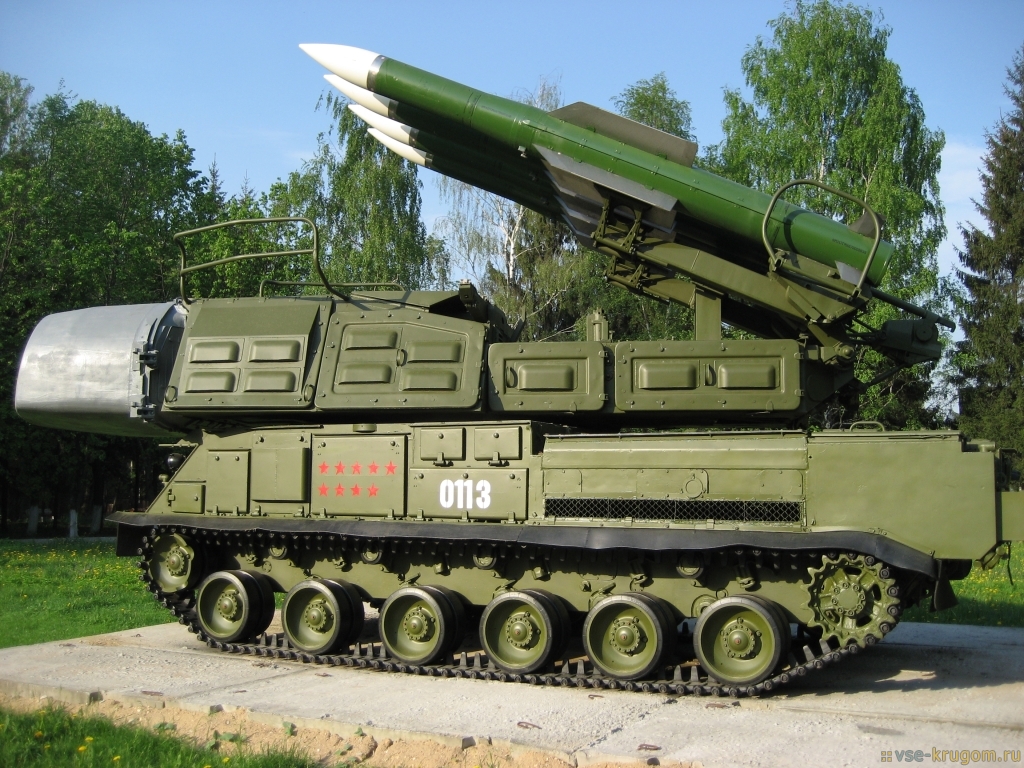

— Самоходная огневая установка 9А310 Время перевода установки из походного положения в боевое составляла не более 5 минут, а время перевода из дежурного режима в рабочий — не более 20 секунд, на зарядку установки четырьмя ракетами уходило не более 12 минут. Длина 9А310 — 9,3 м, ширина — 3,25 м (9,03 м в рабочем положении), а высота — 3,8 м (7,72 м соответственно).

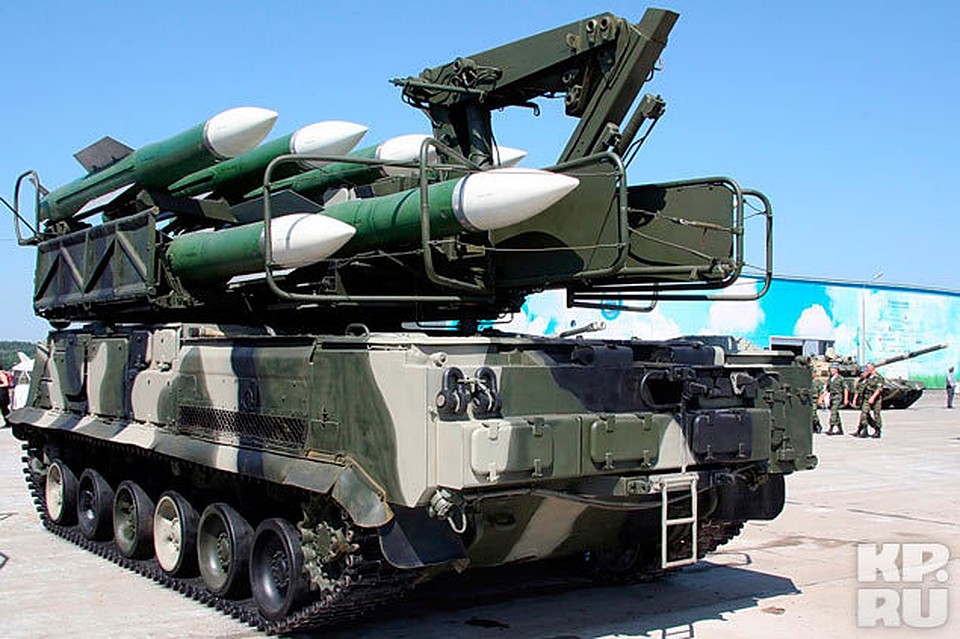

— Пуско-заряжающая установка 9А39 Предназначалась для перевозки и хранения восьми ракет (по 4 на пусковом устройстве и на неподвижных ложементах), пуска четырех ракет, самозагрузки своего пускового устройства четырьмя ракетами с ложементов и самозаряжания восемью ЗУР с транспортной машины (за 26 минут). В состав пуско-заряжающей установки, помимо пускового устройства, крана и ложементов, входили: цифровая вычислительная машина, аппаратура навигации, топографической привязки и ориентирования, система связи, энергообеспечения и агрегатов электропитания. Длина пуско-заряжающей установки — 9,96 м, ширина — 3,316 м, высота — 3,8 м.

Совместные испытания комплекса «Бук» проводились с ноября 1977-го по март 1979-го на полигоне Эмба в Казахстане. «Бук» превзошел все предшествовавшие ему комплексы аналогичного назначения (ЗРК «Куб-М3» и «Куб-М4»), продемонстрировав более высокие боевые и эксплуатационные характеристики.

Установка обеспечивала одновременный обстрел дивизионом до шести целей, а при необходимости — и выполнение до шести самостоятельных боевых задач при автономном использовании самоходных огневых установок. «Бук» отличался большей надежностью обнаружения целей за счет организации совместного обзора пространства станцией обнаружения и шестью самоходными огневыми установками.

По результатам огневых испытаний было определено, что ЗРК «Бук» обеспечивает обстрел неманеврирующих целей, летящих со скоростью до 800 м/с на высотах от 25 м до 18 км, на дальностях от 3 до 25 км (до 30 км при скорости целей до 300 м/с) и с вероятностью поражения, равной 0,7−0,8. При стрельбе по целям, маневрирующим с перегрузками до 8 единиц, вероятность поражения снижалась до 0,6. В итоге комплекс «Бук» был принят на вооружение войск ПВО в 1980 году.

«Бук-М1»

В соответствии с Постановлением ЦК КПСС и Совета Министров СССР от 30 ноября 1979 года была проведена модернизация ЗРК «Бук» для повышения его боевых возможностей, защищенности радиоэлектронных средств от помех и противорадиолокационных ракет. Боевые средства комплекса «Бук-М1» были взаимозаменяемы с ЗРК «Бук» без доработок, штатная организация боевых формирований и технических подразделений — также аналогична с комплексом «Бук».

Тактико-технические характеристики «Бук-М1»

Зона поражения:

• по дальности: 3,32. .35 км;
• по высоте: 0,015..20-22 км;
• по параметру: до 22 км.

Вероятность поражения цели одной ЗУР

• типа истребитель: 0,8..0,95;
• типа вертолет: 0,3..0,6;
• типа крылатая ракета: 0,4..0,6

Максимальная скорость поражаемых целей — 800 м/с.

Время реакции — 22 с.

Скорость полета ЗУР — 850 м/с.

Масса ракеты — 685 кг.

Масса боевой части — 70 кг.

Канальность по цели — 2.

Канальность по ЗУР — 3.

Время развертывания (свертывания) — 5 мин.

Число ЗУР на боевой машине — 4.

Самоходная огневая установка 9А310М1 по сравнению с установкой 9А310 обеспечивала обнаружение и захват цели на сопровождение на больших дальностях (на 25−30%), а также распознавание самолетов, баллистических ракет и вертолетов с вероятностью не ниже 0,6.

Командный пункт 9С470М1 по сравнению с КП 9С470 комплекса «Бук» обеспечивал одновременный прием информации от собственной станции обнаружения и целеуказания и о шести целях от пункта управления.

В комплексе использовалась более совершенная станция обнаружения и целеуказания 9С18М1 («Купол-М1»), имеющая самоходное гусеничное шасси ГМ-567М, однотипное с командным пунктом, самоходной огневой установкой и пуско-заряжающей установкой.

«Бук-М1−2»

Кооперацией предприятий во главе с НИИП имени В.В. Тихомирова в 1994—1997 годах была проведена работа по созданию модернизированного комплекса «Бук-M1−2». В результате он превратился в универсальное огневое средство: за счет применения новой ракеты 9М317 и модернизации других средств впервые была обеспечена возможность поражения тактических боевых ракет, авиационных ракет на дальностях до 20 км, элементов высокоточного оружия, кораблей на дальностях до 25 км и наземных целей (самолетов на аэродромах, пусковых установок, крупных командных пунктов) на дальностях до 15 км.

Также была повышена эффективность поражения, границы зон поражения увеличены до 45 км по дальности и до 25 км по высоте.

Тактико-технические характеристики «Бук-М1-2»

Зона поражения:

• по дальности: до 45 км;
• по высоте: до 25 км;
• по параметру: до 25 км.

Длина ракеты — 5 500 мм.

Диаметр корпуса ракеты — 400 мм.

Размах крыльев — 860 мм.

Стартовая масса ракеты 9М317 — 710-720 кг.

Масса боевой части — 50-70 кг.

Максимальная располагаемая перегрузка — 24 g.

Максимальная скорость поражаемых целей — 1 200 м/с.

Время развертывания (свертывания) — 5 мин.

Число ЗУР на боевой машине — 4.

Комплекс «Бук-М1−2» отличается от своего предшественника прежде и использованием новой ракеты 9М317. Кроме того, предусматривается введение в состав комплекса нового средства — РЛС-подсвета целей и наведения ракет с размещением антенны в рабочем положении на высоте до 22 метров с использованием телескопического устройства. Благодаря этому существенно расширились боевые возможности комплекса по поражению низколетящих целей, в частности, современных крылатых ракет.

Комплекс предлагается в двух вариантах — подвижный на гусеничных машинах семейства ГМ-569 по типу примененных в предыдущих модификациях комплекса «Бук», а также перевозимый автомобилями «КрАЗ» с полуприцепами. В автомобильном варианте при некотором снижении стоимости ухудшаются показатели проходимости и время развертывания зенитно-ракетного комплекса возрастает с 5 до 15 минут.

В состав cамоходной огневой установки 9А310М1−2 входят: — радиолокационная станция (РЛС) — пусковая установка с четырьмя ракетами — цифровая вычислительная система — телевизионно-оптический визир — лазерный дальномер — навигационная и связная аппаратура — радиопеленгатор

«Бук-М2»

Многофункциональный высокомобильный зенитный ракетный комплекс средней дальности 9К317 «Бук-М2» предназначен для поражения самолетов тактический и стратегической авиации, крылатых ракет, вертолетов и других летательных аппаратов во всем диапазоне их практического применения в условиях интенсивного радиоэлектронного и огневого противодействия противника, а также для борьбы с тактическими баллистическими, авиационными ракетами и другими элементами высокоточного оружия, поражения надводных и обстрела наземных целей. ЗРК «Бук-М2» может применяться для противовоздушной обороны войск, в различных формах боевых действий, административно-промышленных объектов и территорий страны.

Тактико-технические характеристики «Бук-М2»

Зона поражения:

Самолетов типа F15

• по дальности: 3-50 км;
• по высоте: 0.01-25 км.

ТБР типа Lance

• по дальности: 15-20 км;
• по высоте: 2-16 км.

КР типа ALCM

• по дальности на высоте 30 м: 20 км;
• по дальности на высоте 6 000 м: 26 км.

ПРР типа HARM

• по дальности: до 20 км;
• по высоте: 0.1-15 км.

Надводных целей — 3-25 км.

Радиоконтрастных наземных целей — 10–15 км.

Вероятность поражения одной ракетой:

• неманеврирующего самолета типа F-15: 0. 9-0.95;
• ТБР типа Lance: 0.6-0.7;
• КР типа ALCM: 0.7-0.8;
• ПРР типа HARM: 0.5-0.7;
• вертолета: 0.7-0.8.

Число одновременно обстреливаемых целей:

приближающихся: 1 100 м/с;

удаляющихся: 300-400 м/с.

Темп стрельбы — 4 с.

Время реакции — 10 с.

Время развертывания (свертывания) — 5 мин.

Общий ресурс боевых средств — 20 лет.

«Бук-М2» предназначался для замены зенитных комплексов «Куб» и «Бук» предыдущих поколений и должен был встать на вооружение в начале 1990-х годов, но этого не произошло из-за распада СССР и сложной экономической обстановки. Работы по совершенствованию комплекса продолжились в 2008 году, и Ульяновский механический завод начал серийное производство современного варианта комплекса 9К317 «Бук-М2», который стал поступать в войска. Параллельно с учетом требований иностранных заказчиков был разработан экспортный вариант «Бук-М2Э» — «Урал». В настоящее время ЗРК «Бук» находится на вооружении Белоруссии, Азербайджана, Венесуэлы, Грузии, Египта, Кипра, Сербии, Сирии, Украины, Финляндии.

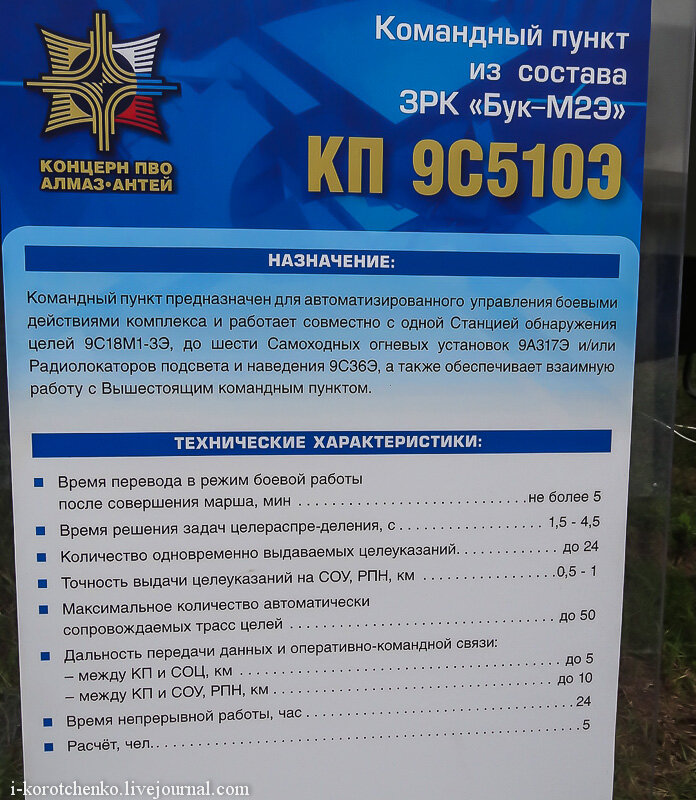

Состав комплекса 9К317 «Бук-М2»: — боевые средства — зенитные управляемые ракеты 9М317 — самоходные огневые установки 9А317 и 9А318 (буксируемая) — пускозаряжающие установки 9А316 и 9А320 — средства управления — командный пункт 9С510 — радиолокационная станция обнаружения целей 9С18М1−3 — радиолокационная станция подсвета и наведения ракет 9С36

Самоходная огневая установка 9А317 выполнена на гусеничном шасси ГМ-569. В процессе боевой работы самоходной огневой установки осуществляет обнаружение, опознавание, автосопровождение и распознавание типа цели, выработку полетного задания, решение пусковой задачи, пуск ракеты, подсвет цели и передачу команд радиокоррекции на ракету. Установка способна вести обстрел целей как в составе зенитного ракетного комплекса при целеуказании от командного пункта, так и автономно в заранее определенном секторе ответственности. Комплекс может транспортироваться без ограничения скорости и расстояния железнодорожным, воздушным и водным транспортом.

«Бук-М3»

В настоящее время активно ведется работа по созданию новых комплексов войсковой ПВО, в том числе перспективного ЗРК «Бук-М3». Ожидается, что новый комплекс будет иметь 36 целевых каналов и будет способен поражать воздушные цели, летящие со скоростью до 3 км/с на расстоянии до 70 км и высоте до 35 км, что позволит атаковать высокоманевренные цели в условиях сильного радиопротиводействия, поражать все существующие аэродинамические цели, наземные и надводные цели, оперативно-тактические ракеты. Модернизированная самоходная огневая установка получит измененное семикатковое гусеничное шасси и 6 ракет в транспортно-пусковых контейнерах.

Уникальность комплекса «Бук» и всех его модификаций состоит в том, что при значительных размерах зоны поражения по дальности, высоте и параметру боевая задача может быть выполнена автономным применением только одного огневого наземного средства — самоходной огневой установкой. Это качество позволяет обеспечить внезапность обстрела воздушных целей из засад и автономную оперативную смену боевой позиции, что существенно повышает живучесть установки.

ЗРК «Бук» 🔥 принцип действия, характеристика и особенности, применение

В данной статье расскажем о зенитно-ракетном комплексе «Бук», который является одним из самых лучших представителей своего класса на мировой арене.

Данная машина способна уничтожать ракеты и авиацию противника, строения и суда. Также существуют разные варианты исполнения комплекса.

Содержание

1. Что такое ЗРК «Бук»
2. История создания
3. Технические характеристики ЗРК «Бук»
4. Принцип работы
5. Устройство комплекса ЗРК «Бук»
6. Модификации комплекса
7. Боевое применение и итоги

Что такое ЗРК «Бук»

Рассматриваемая машина (армейский зенитно-ракетный комплекс «Бук»), согласно индексу ГРАУ, обозначается как 9К37, а специалистам НАТО и Соединенных Штатов она известна как SA-11 Gadfly. Классифицируется техника как зенитный комплекс на самоходном шасси. Для уничтожения целей используются ракеты.

Предназначен комплекс для уничтожения авиации противника, а также прочих аэродинамических целей на небольшой и средней высоте, в пределах 30-18000 метров. При создании предполагалось эффективно бороться с маневрирующими объектами, которые способны оказать интенсивное радиопротиводействие.

История создания

Работы по созданию машины начались в январе 197272 года, старт был дан постановлением правительства Советского Союза. Предполагалось, что новая машина заменит на посту своего предшественника – «Куб». Разработчиком системы был назначен НИИ приборостроения имени Тихомирова, которым в то время управлял А.А. Растов. Примечательно, что новую машину предполагалось поставить в строй армии буквально спустя три года после старта разработки, что значительно усложнило задачу конструкторам.

Чтобы сделать возможным выполнение работ в столь сжатые сроки, ее разделили на два этапа:

1. Сначала в эксплуатацию вводилась глубокая модификация «Куба» – ЗРК «Куб-М3», индекс 9А38. Машина на самоходном шасси с ракетами 9М38 предполагалось ввести в каждую батарею. В ходе работ был создан комплекс с отметкой М4 в названии, который на вооружение приняли в 1978 г.;
2. Второй шаг подразумевал окончательное введение в эксплуатацию комплекса, состав которого включал: командный пункт, станцию обнаружения целей в воздухе, собственно самоходную установку, а также пуско-заряжающую систему и ЗУР (зенитная управляемая ракета).

Конструкторы с задачей справились, и уже в 1977 начались испытания обеих машин. Два года возможности и потенциал систем оценивался на полигоне Эмба, после чего установки начали поступать на вооружение страны.

Стоит отметить, что, помимо сухопутной вариации системы, на единой ЗУР создавалась и установка для ВМФ. Гусеничное шасси создавал машиностроительный завод в Мытищах (ММЗ), ракеты разрабатывало бюро Свердловска «Новатор». Станция целеуказания/слежения была сконструирована в НИИИП МРП.

Технические характеристики ЗРК «Бук»

Зона поражения, км: — дальность — высота — параметр	3,32. .35 0,015..20-22 до 22
Вероятность поражения цели — типа истребитель — типа вертолет — типа крылатая ракета	0,8..0,95 0,3..0,6 0,4..0,6
Максимальная скорость целей м/с	800
Время реакции, с:	22
Скорость полета ЗУР, м/с	850
Масса ракеты, кг	685
Масса боевой части, кг	70
Канальность по цели	2
Канальность по ЗУР	3
Время развертывания(свертывания), мин	5
Число ЗУР на боевой машине	4

С конца 70-х годов одним из главных средств войсковой противовоздушной обороны стали зенитные ракетные комплексы серии «Бук».

На сегодняшний день было разработано и принято на вооружение РФ несколько модификаций этой техники. Они успешно используются до настоящего времени и занимают достойное место в вооружении России.

Принцип работы

Характеристики комплекса позволяют эффективно бороться с различными воздушными целями, скорость которых не превышает 830 м/с, осуществляющими маневрирование с перегрузками до 12 единиц. Считалось, что бороться машина сможет даже с баллистическими ракетами «Ланс».

При разработке предполагалось добиться двукратного повышения эффективности работы существующих систем ПВО за счет увеличения канальности при работе с аэродинамическими целями. Необходимой частью работы была автоматизация процессов, начиная с обнаружения потенциального противника и заканчивая его уничтожением.

В каждую батарею полка «Кубов-М3» предполагалось добавить инновационную установку, что при минимальных затратах позволяло увеличить возможности подразделения в разы. Расход средств на модернизацию составил не более 30% от изначальных вложений на формирование, но количество каналов удваивалось (увеличение до 10), количество ЗУР, готовых к выполнению боевых задач возрастало на четверть – до 75.

Стоит отметить, что по итогам испытания систем удалось получить следующие характеристики:

• в автономном режиме самолеты на трехкилометровой высоте удавалось засечь на 65-77 километрах;
• низколетящие цели (30-100 м) удавалось засечь с 32-41 км;
• вертолеты засекались с 21-35 км;
• в централизованном режиме установка разведки/наведения не позволяла в полной мере проявить потенциал комплекса, поэтому самолеты на высоте 3-7 км удавалось обнаружить только на дальности 44 км;
• в аналогичных условиях низколетящие летательные аппараты засекались с 21-28 км.

Обработка целей системой в автономном режиме занимает не более 27 секунд, вероятность поражения цели одним снарядом достигала 70-93 процентов. Одновременно рассматриваемые средства могли уничтожить до шести вражеских объектов. Причем разработанные ракеты способны эффективно работать не только по авиации противника и ударным средствам, но и по надводным и наземным объектам.

Метод наведения комбинированный: при выходе на траекторию полета — инерциальный метод, с командного пункта или самой установки проводится корректировка. На финальном этапе, непосредственно перед уничтожением цели задействуется полуактивный режим с использованием автоматики.

Последние два варианта стало возможным уничтожать благодаря лазерному дальномеру, который появился на войсковой модификации М1-2. Обрабатывать можно объекты с выключенным излучением СВЧ, что положительно сказалось на живучести всей системы, ее скрытности от противника, а также защищенности от помех. На борьбу с помехами направлен режим координатной поддержки, внедренный в указанной модификации.

Эффективность установки в ее высокой мобильности: на развертывание из походного положения в боевое требуется всего 5 минут. Передвигается система на специально разработанных гусеничных шасси, есть варианты с колесной базой. В первом варианте по шоссе и пересеченной местности машина развивает до 65 км/ч, запас топливных баков позволяет пройти маршем до 500 км и еще сохранить необходимый объем для работы в течение двух часов.

Комплекс для слаженной работы оснащается следующими средствами:

• Связь – формируется канал бесперебойного приема/передачи информации;
• Системы ориентирования/навигации, за минимальный срок формируется привязка к местности;
• Оборудование для автономного питания всего комплекса;
• Аппаратура для обеспечения защиты и жизни в условиях применения ядерного или химического оружия.

Для несения боевого дежурства используются автономные системы питания, при необходимости допускается подключение внешних источников. Суммарная продолжительность работы без остановки составляет сутки.

Устройство комплекса ЗРК «Бук»

Для обеспечения работоспособности комплекса, в его состав включено четыре вида машин. Имеются придаваемые технические средства, для которых используются шасси Урал-43203 и ЗИЛ-131. Основная же масса рассматриваемых систем базируется на гусеничном ходу. Однако некоторые варианты установок оснащались колесным ходом.

Боевые средства комплекса следующие:

1. Один командный пункт, координирующий действия всей группы;
2. Станция обнаружения целей, которая не только выявляет потенциального противника, но опознает его принадлежность и передает полученные данные командному пункту;
3. Самоходная огневая установка, которая обеспечивает уничтожение противника в определенном секторе в стационарном положении либо автономно. В процессе работы обнаруживает цели, определяет принадлежность угрозы, ее захват и обстрел;
4. Пуско-заряжающая установка, способная осуществлять пуск снарядов, а также загрузку дополнительного возимого боекомплекта. Машины этого типа поступают в формирования из расчета 3 на 2 СОУ.

Зенитный ракетный комплекс «Бук» использует ракеты 9М317, которые классифицируются как зенитные управляемые. Снаряды обеспечивают уничтожение противника с высокой вероятностью в широком спектре: воздушные цели, надводные и наземные при условии создания плотных помех.

Командный пункт обозначается индексом 9С470, он способен осуществлять связь одновременно с шестью установками, одной системой обнаружения целей и получать задачи от вышестоящего командования.

Станция обнаружения 9С18 представляет собой трехкоординатную РЛС, работающую в сантиметровом диапазоне. Обнаружить потенциального противника она способна за 160 км, обзор пространства ведется в регулярном или секторном режиме.

Модификации комплекса

Авиационная техника противника постоянно совершенствуется. Вводятся новые технологии по противодействию зенитному ракетному вооружению. Поэтому идет модернизация зенитных комплексов. Потенциал, заложенный в базовый комплекс, позволяет проводить работы по улучшению системы.

• ЗРК 9К37М1 «Бук»-М1. После принятия на вооружение базового комплекса сразу же начались работы по его модернизации. 1982 году они завершились успешными пусками. Комплекс поступил на вооружение и получил наименование 9К37М1 с ракетой 9М38М1. По сравнению с первичным вариантом комплекса зона полного поражения значительно увеличилась. Комплекс «Бук»-М1получил возможность определять различные виды летательных средств: самолеты, вертолеты, баллистические ракеты. Улучшено противодействие противоракетам противника. На экспорт данный комплекс поставлялся под наименованием «Ганг».
• ЗРК 9К37М1-2 «Бук»-М1-2. Разработка данного комплекса была завершена к 1997 году. Данный комплекс получил новую управляемую ракету 9М317. Проведено улучшение практически всех средств комплекса. Совокупность новой ракеты и модернизация блоков управления и наведения позволили уничтожать баллистические ракеты типа «Ланс». Также стала возможным поражение надводных объектов на дальностях до 25 км., фронтовых и армейских пунктов управления войсками. Боевой радиус поражения целей увеличен по дальности до 45 км и до 25 км по высоте. Повышена эффективность уничтожения воздушных целей различного характера.
• ЗРК 9К317 «Бук»-М2. Эта система стала результатом глубокой модернизации базового комплекса. Существенно увеличилась зона поражения целей. Увеличилась вероятность поражения винтокрылых машин и ракет до 80%. Из-за развала Советского Союза комплекс «Бук»- М2 в серию не пошел. Сказалось тяжелое материальное положение государства. Через 15 лет проектная документация была доработана под современную базу. В 2008 году он поступил в действующие части Российской армии.
• ЗРК 9К317М «Бук»-М3. Комплекс создавался с 2007 года, на вооружение подразделений противовоздушной обороны Российской армии поступил в 2016 году. Каждая установка несет уже шесть ракет. Они расположены в транспортно-пусковых контейнерах. Ему подвластны все природные стихии. Цели могут поражаться в воздухе, на земле и на воде. Комплекс работает по принципу — сделал пуск и забыл. Ракета сама достанет цель. Новая РЛС наведения и подсвета реализует все возможности комплекса. По оценкам экспертов вероятность уничтожения целей составляет практически 100%. Одна миллионная доля промаха не в счет. Режим боевой работы комплекса основан на принципе полной автономности.
• ЗРК 9К317Э «Бук»-М2Э. Данная система представляет собой зенитный ракетный комплекс «Бук»-М2. Но колесной базой для него было выбрано шасси Минского автомобильного завода МЗКТ-69221. Эта модификация поступает на экспорт в другие страны.
• ЗРК 9К37МБ «Бук»-МБ. Базовый комплекс создавался Советским ВПК. Поэтому он является достоянием всех республик СНГ. Инженеры республики Беларусь проводили самостоятельную модернизацию этой системы. Широкой публике он был представлен в 2005 году в Минске под аббревиатурой 9К37МБ «Бук» -МБ. Комплекс модернизировался в ГНПО «Агат». Обновленная система получила новое радиоэлектронное оборудование. Была улучшена помехоустойчивость. Установлен новый комплекс обмена данными с КП. Улучшена эргономика рабочих мест экипажа.

Боевое применение и итоги

Успешно применялись ЗРК «Бук» при проведении первой Чеченской компании, когда раздолбали малочисленную авиацию мятежной республики. В Абхазо-Грузинском конфликте из ЗРК был сбит самолет командующего ПВО Абхазии. В Южной Осетии ВВС России потеряли четыре самолета. Они были уничтожены огнем «Бука». Даже уничтожение самолета Боинг-777 в воздушном пространстве Украины приписывают этому комплексу.

Система ПВО является одной из главных составляющих дееспособности не только армейских подразделений, но и гражданских объектов.

ЗР комплексы Советского и Российского времени находят применение и в современной действительности.

В местах сосредоточения и на марше колонны бронетехники под прикрытием этих комплексов могут чувствовать себя уверенно. Ни ода ракета, ни одна бомба не должна упасть на расположение. Тем более это не плохой вклад в бюджет государства, так как комплекс востребован на рынке вооружения.

ЗРК «Бук»

г. Страна происхождения Советский Союз Поступил на службу 1980 Экипаж 4 мужчины Размеры и вес Вес 34 т Длина 9. 3 м Ширина 3,25 м Высота 3,8 м Ракета Длина ракеты 5,5 м Диаметр ракеты 0,4 м Вес ракеты 685 кг Масса боевой части 70 кг Боевая часть типа ОН-ФРАГ Дальность стрельбы 20,5 км Высота 25 км Количество ракет 4 Мобильность Двигатель дизель Мощность двигателя 710 л. с. Максимальная скорость по дороге 65 км/ч Диапазон 500 км Маневренность Градиент 60% Боковой откос 30% Вертикальная ступенька ~ 1 м Траншея 1,5 м Фординг 1 м

Бук ( бук ) воздушный противоракетный комплекс был разработан для замены предыдущего куб. Его промышленное обозначение 9К37. Его отчетное название на Западе это СА-11 или Овод. Разработка этой системы началась в 1972 году. был преемник Куб-М3. Он поступил на вооружение Советской Армии в 1980 г. «Бук» экспортирован в ряд стран. После развала СССР ряд систем ПВО были перешел к государствам-правопреемникам. В настоящее время в России действует около 350 этих систем. Другими операторами являются Азербайджан, Беларусь, Кипр, Египет, Финляндия, Грузия, Индия, Северная Корея, Украина, Сирия, Вьетнам и Венесуэла.

Этот воздух система защиты может поражать маневрирующие самолеты и вертолеты полет на малой или большой высоте, когда противник использует электронные контрмеры. Более новые версии «Бука» также могут поражать баллистические снаряды. ракеты, крылатые ракеты, противорадиолокационные ракеты, умные бомбы и беспилотные летательные аппараты.

Бук стреляет ракетами 9М38. Это одноступенчатая твердотопливная ракета. Это похоже американский татарский и стандартный военно-морской воздух оборонительные ракеты. Ракета имеет полуактивное радиолокационное наведение. Он может поражать цели на дальности 3,4-20,5 км на высотах более 3 км. дальность снижается до 5-15,4 км, когда цель летит на 30 м выше земля. Максимальная высота поражения составляет 25 км. 9Ракета М38 имеет вероятность попадания 70-93%. Бук также может стрелять более старыми ракетами 9М9М3 ЗРК Куб-М3 система.

Бук ТЕЛАР машина оснащена радаром, цифровым компьютером, ракетной установкой и пусковая установка, система идентификации «свой-чужой». Он управляется экипаж из четырех человек и несет четыре ракеты.

Радар «Бук ТЕЛАР» ищет цели, сопровождает их и наводит ракеты на них. Таким образом, при необходимости каждый автомобиль TELAR может работать автономно. Радар обнаруживает самолеты, летящие на высоте более 3 км на дальности 65-77 км. Дальность обнаружения снижена до 32-41 км. когда самолеты летают на высоте 30-100 м над землей. Низколетящий самолет обнаруживаются на дальности 21-35 км.

Когда ТЕЛАР работает автономно, требуется около 24-27 секунд от цели обнаружения до пуска ракеты. Он может остановиться и запустить свои ракеты в около 5 минут от поездки. Также требуется около 5 минут, чтобы покинуть огневую позицию.

ТЕЛАР Машина создана на базе специального гусеничного шасси ГМ-569. Он питается от многотопливный дизельный двигатель, развивающий 710 л.с. Более поздние модели оснащен более мощным двигателем, развивающим 840 л.с. Максимальная дорога скорость ограничена 65 км/ч. Автомобиль также оснащен вспомогательным энергоблок, небольшая газовая турбина, которая вырабатывает электроэнергию и питает все системы, когда основная двигатель выключен.

Броня обеспечивает защиту экипажа от огня стрелкового оружия и осколки артиллерийского снаряда. Автомобиль также оснащен NBC система защиты.

Батарея «Бук» включает в себя шесть ТЕЛАРов, шесть перегрузочных машин, которые могут также запуск ракет, командно-штабная машина батареи, приобретение РЛС с дальностью обнаружения до 120 км, автомобили ремонтно-технического обслуживания, транспортер автомобиль, автокран.

Перезагрузка машина оснащена краном и несет 8 ракет. По сути это комбинация TEL и перезаряжающей машины. Уникальный возможность этой машины, что она может сама запускать ракеты. Это получает данные о стрельбе с автомобиля TELAR. Всего 4 ракеты готовы к стрельбе, а еще 4 находятся в качестве перезарядки. Этот перезаряжающая машина перезаряжает TELAR в течение 12 минут.

Варианты

Бук-1, ан ранний серийный вариант «Бука». Его также называют Куб-М4. В то время были разработаны только «Бук» ТЕЛАР и ракета. Этот ТЕЛАР входил в состав батарей Куб-М3 как множитель силы. Это поступил на вооружение Советской Армии в 1978 году.

Бук, а полностью отработанный ракетный комплекс со всеми новыми компонентами системы. Он поступил на вооружение в 1980 году.

М-22 Ураган (СА-Н-7 или Овод), морская версия «Бука». Он поступил на вооружение с ВМФ России в 1983 году. Его экспортный вариант — Штиль.

Бук-М1. Первоначально известный как Бук-М. Усовершенствованная версия «Бука». Это может поражать крылатые ракеты воздушного базирования. Также улучшилось устойчивость к средствам радиоэлектронного противодействия и антирадиационному ракеты. Для этой системы была внедрена усовершенствованная ракета 9М38М1. Поступил на вооружение Советской Армии. в 1983-1984.

Бук-М1-2 (СА-17 или Гризли). Он был разработан в 1994-1997 годах и поступил на вооружение Российской Армии в 1997-1998 гг. Он стреляет ракетами 9М317 с улучшенными характеристиками. Эта ракета имеет максимальную дальность 45 км. и высота 25 км. Эта система ПВО может поражать баллистические ракеты, крылатые ракеты, противорадиолокационные ракеты. Кроме того, он может нацеливаться на поверхность корабли. Его экспортная версия — Банда. Дальнейшая улучшенная версия Бук-М1-2А. Он стреляет 9Ракеты М317А.

Бук-М2. Это имеет новую ракету и новую систему огня с фазированной антенной решеткой третьего поколения. контрольный радар. Он может отслеживать 24 цели и поражать 4 цели. одновременно. Этот ЗРК был представлен в 2007 году. не был принят на вооружение вооруженных сил России из-за проблем с финансированием. Также в то время была разработана совершенно новая система. Его экспортная версия известна как Урал.

Бук-М2Э экспортный вариант «Бук-М2». Он был представлен в 2004 году.

Бук-М2ЭК экспортная версия. Он основан на Вместо колесного шасси МЗКТ-6922 6х6 отслеживаемых. Он был экспортирован в Венесуэлу. Кажется, это принят на вооружение в 2012 году.

Эж (SA-N-7B), морской вариант «Бук-М2». Его экспортная версия также известный как Штиль.

Бук-М3 а совершенно новый система ПВО с передовыми электронными компонентами. Это планируется к производству. «Бук М3» использует совершенно новую ракету, которая имеет дальность до 70 км и может поражать цели на высоте 35 км. Планируется, что он заменит более старый Системы «Бук-М1».

Смерч (SA-N-7C или Gollum), морской вариант «Бук-М3». Это было запланировано на поставка в 2014 году. Экспортный вариант — Штиль-1.

Бук-МБ а Белорусская модификация «Бука». Это было публично раскрыто в 2005 г. Включает новую РЛС украинского производства. Он использует те же российские ракеты, что и «Бук-М2». Этот воздух Сообщается, что система обороны находится на вооружении Азербайджана.

«Бук-МБ2» — это модернизированная белорусская система ПВО. Он совместим с недавно разработан 9Ракеты М318.

Бук-МБ3К есть еще одна модернизированная белорусская система ПВО. Он основан на ан Специальное колесное шасси МЗКТ-692250 с колесной формулой 8х8. Этот Система ПВО была впервые публично представлена ​​в 2019 году.

Штаб-16 а Китайская версия «Бука». Он создан на базе флотского Штиля. ТЕЛ Автомобиль создан на базе грузовика 6×6. Ракеты хранятся в контейнерах и запускаются вертикально. Транспортные средства TEL несут 6 ракет. вместо четырех, но радар возит другой грузовик. HQ-16 может поражать очень низколетящие и высотные цели.

Раад, Иранская колесная система ПВО, использующая Таер-1 и Таер-2 ракеты. В нем есть такая же компоновка, как у «Бука», но на базе сильно модифицированного IVECO 6×6. коммерческое шасси. Впервые он был публично обнародован в 2012 года и вскоре превратился во множество вариантов.

АТ-6

Длина	33 фута 4 дюйма (10,16 м)
Высота	10 футов 8 дюймов (3,25 м)
Размах крыла	34 фута 3 дюйма (10,4 м)
Зона крыла	179 кв. футов (16,60 кв. м)
Двигатель	1600 л. с. (1177 кВт)
Тип	Турбовинтовой
Максимальная взлетная масса (MGTOW)	10 000 фунтов (4 536 кг)
Максимальная посадочная масса	10 000 фунтов (4 536 кг)
Базовый вес	5890 фунтов (2671 кг)
Всего внутреннего топлива	1200 фунтов (544 кг)
Общее количество топлива с двумя внешними баками	2054 фунта (932 кг)
Всего Макс. Полезное топливо с 4 баками	2908 фунтов (1319 кг)
Всего узлов подвески	7
Стандартные боевые станции НАТО	6
Используемые боевые модули при установке EO/IR	6
Количество станций, совместимых с MIL-STD-1760	4

Нагрузка на крыло (фунт/фут²) Пустой	33,0 фунта/фут²
Нагрузка на крыло (фунт/фут²) MGTOW	56,0 фунт/фут²
Силовая нагрузка (фунт/фут²) Пустой	3,7 фунта/л.
