Назначение

Предназначена для организации автоматизированной КВ-радиосвязи в оперативно-тактическом звене управления на стоянке и в движении .

Изделие обеспечивает:

  • дуплексную адаптивную связь по КВ-радиолинии на выделенном направлении с использованием специальной аппаратуры в движении до 350 км и на стоянке до 1000 км;
  • симплексную связь в КВ-диапазоне в радиосети с использованием специальной аппаратуры в движении до 350 км и на стоянке до 1000 км;
  • дуплексную связь по УКВ-радиолинии на выделенном направлении с использованием специальной аппаратуры в движении до 5 км и на стоянке до 15 км;
  • симплексную связь по УКВ-радиолинии в радиосети с использованием специальной аппаратуры в движении до 20 км и на стоянке до 40 км;
  • дистанционное управление связью из командно-штабной машины на стоянке и в движении;

В состав входят:

  • радиопередатчик «Арбалет-500» с возбудителем «Тритон-М»;
  • радиоприемное устройство «Рябина-М1»;
  • УКВ-радиостанции Р-163-10В и Р-163-50;
  • аппаратура автоматизации УКВ-радиосвязи Р-163-АР;
  • аппаратура адаптации Р-016В;
  • специальная аппаратура – 2 шт. ;
  • пульт управления адаптивной связью;
  • антенно-мачтовые устройства – 10 шт.;
  • электроагрегат бензиновый АБ-4У-П28,5-1В;
  • вспомогательная аппаратура и оборудование;

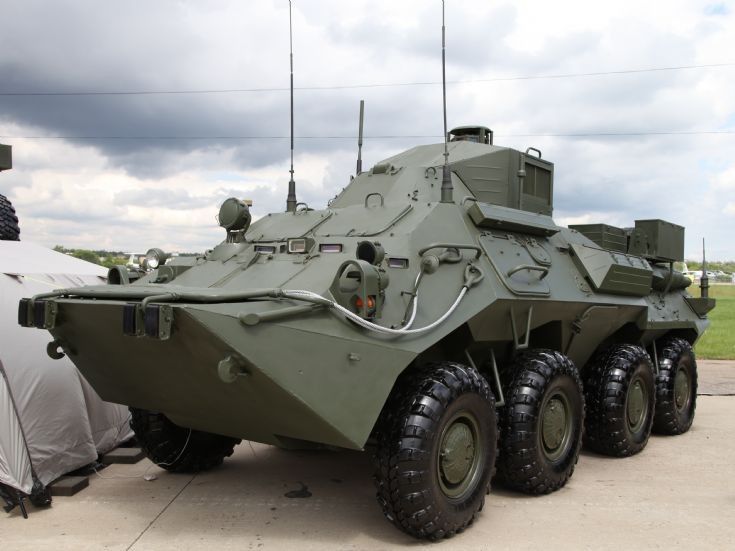

  • шасси К1Ш1 на базе БТР-80.



Основные характеристики:

Диапазон рабочих частот, МГц  1,5-30



Мощность передатчика, Вт



в телефонном режиме

 не менее 350

в телеграфном режиме

 не менее 500

Время, с



автоматической настройки на любую частоту

 2

перестройки с одной ЗПЧ на другую

1
Виды работы однополосный телефон
Телеграфирование со скоростью, Бод

амплитудное

 40

частотное

 150 со сдвигом частот 500 и 200 Гц
Режим работы симплекс
дуплекс
ДУ через Р-163-10В или по кабелю ПТРК 5х2
Электропитание от:
внешней четырехпроводной сети трехфазного переменного тока 380 В 50 Гц


бортовой сети транспортного средства
электроагрегата АБ-4У-П 28,5-1В
аккумулятора 12СТ-85Р (аварийное питание)
Потребляемая мощность, кВт не более 7
Экипаж, чел 3
Время развертывания, мин 30
