Беспилотный комплекс воздушной разведки «Типчак».

Беспилотный комплекс воздушной разведки «Типчак».

Разработчик: «КБ Луч»
Страна: Россия
Первый полет: 2006 г.

Комплекс воздушной разведки «Типчак» был разработан ОАО «Конструкторское бюро Луч» в городе Рыбинске. Работы над его созданием были начаты в конце 80-х годов. В конце 2006 года — начале 2007 года комплекс успешно прошел первый этап государственных испытаний. Комплекс воздушной разведки «Типчак» с БЛА-05 (прежнее название 9М62) предназначен для обнаружения с воздуха различных объектов, их опознавания, определения и передачи координат их местоположения в масштабе реального времени потребителям в любое время суток на дальности до 40 км от наземного пункта управления. При необходимости она может быть заменена аппаратурой радиотехнической или химической разведки, ретрансляции и другого назначения.

Комплекс обеспечивает высокую точность следования БПЛА по маршруту и возможность установки на нем различной полезной нагрузки, использования аппарата автономно (по программе) и в режиме непосредственного радиоуправления. Разведка наземных объектов может осуществляться одновременно двумя летательными аппаратами. Дальность действия комплекса определяется дальностью радиолинии и может быть увеличена при установке новой с повышенными возможностями.

В состав комплекса «Типчак» входит 4 машины и до 6 БЛА-05:

— Беспилотный летательный аппарат БЛА-05 «Типчак» предназначен для транспортирования разведывательной и приемопередающей аппаратуры в интересах получения и передачи на наземный пункт управления видовой информации в режиме реального времени как при автономном (по программе), так и радиокомандном полете по заданному маршруту. Высокая технологичность обеспечивает быструю сборку БПЛА, хранящегося в разобранном виде, и его подготовку (не более 15 мин.) к полету непосредственно перед его применением. В качестве двигательной установки в дистанционно-пилотируемом многоразовом летательном аппарате используется поршневой двигатель.

— Антенная машина служит для передачи команд управления одновременно на два БПЛА, определения их координат радиолокационным методом, приема телеметрической, навигационной и видовой информации. В ней размещается оборудование для управления двумя БПЛА и 12 метровое антенно-мачтовое устройство, обеспечивающее надежное управление и обмен информацией с низколетящими БЛА. Электропитание осуществляется от трехфазной сети переменного тока 380/22 В (50 Гц) или от встроенных дизель-генераторов.

— Операторская машина предназначена для управления комплексом и обеспечивает регистрацию, обработку и отображение телеметрической и видовой информации, ее коррекцию, привязку к цифровой карте местности, определение объектов разведки и их координат, а также взаимодействие с органами управления и потребителями разведывательной информации.
Выдача формализованного донесения после окончания разведки не превышает 30 с.

— Транспортно-пусковая машина (ТПМ) предназначена для хранения и транспортирования 6 контейнеров с БПЛА, их подготовки и пуска с использованием пневматической катапульты. При подготовке БПЛА к пуску машина занимает позицию. Одновременно со сборкой летательного аппарата производится подготовка и пневматической системы, с помощью которой, после установки БПЛА на катапульту, осуществляется его запуск.
Машина представляет собой колесное шасси на базе автомобиля «КамАЗ» с размещенными на нем платформой с катапультным устройством, пультом управления, шестью контейнерами для БПЛА, дизельным электроагрегатном и аппаратурой контроля работоспособности.
Катапульта ТПМ обеспечивает взлет БПЛА массой до 70 кг с ускорением до 12 единиц в момент отрыва. Время развертывания и свертывания машины не превышает 20 мин., потребляемая мощность — 14 кВт. Запас ГСМ для двигателя БПЛА обеспечивает не менее 30 пусков.

— Машина технического обеспечения служит для проведения регламентных работ с БПЛА, поиска и подбора приземлившихся летательных аппаратов, их мелкого ремонта при необходимости, контроля работоспособности БПЛА и доставки к ТПМ для повторного использования, а также транспортирования запаса расходуемых материалов и ЗИП.

Существующая конфигурация комплекса обеспечивает удобство в эксплуатации и удовлетворяет требованиям заказчика. При необходимости, с учетом массогабаритных показателей аппаратуры, комплекс может быть размещен на одной машине с прицепом и поставляться в сокращенной комплектации. В этом случае снижается общая стоимость комплекса, повышается его мобильность, но значительно ухудшаются условия работы операторов.

В 2007 года БЛА-05 в составе комплекса успешно прошел государственные и войсковые испытания и находится в опытной эксплуатации. Комплекс позволяет значительно повысить эффективность ствольной и реактивной артиллерии. Это обеспечивается предоставлением детальной разведывательной информации о местности и объектах противника, ведением разведки в глубине района боевых действий с минимальным риском для личного состава, снижением расхода боеприпасов при нанесении ударов, повышением качества и оперативности обмена информацией частей при взаимодействии с органами управления войсками.

Основными преимуществами комплекса считается наличие цифровой помехоустойчивой радиолинии управления и передачи широкополосной информации, надежного пилотажно-навигационного комплекса, малогабаритной оптико-электронной системы высокого разрешения, информационно-программного комплекса автоматизированной обработки разведывательной информации в реальном масштабе времени и современной элементной базы.

Согласно информации КБ «Луч», в настоящее время ведется поэтапная модернизация комплекса «Типчак» с целью повышения его основных тактико-технических характеристик — дальности действия до 100:120 км, времени полета БЛА до 6:8 час, а также в направлении уменьшения количества машин сопровождения и снижения стоимости. Комплекс «Типчак» рассматривается в перспективе как базовый для дальнейшего развития — с использованием его унифицированных элементов и технологий планируется создание ряда новых комплексов с БЛА различного назначения малой и средней дальности, которые крайне необходимых для модернизации Вооруженных Сил РФ, а также для обеспечения силовых структур и промышленных структур.

Так, недавно, кроме наземного варианта, создан морской (береговой) вариант функционирования комплекса «Типчак», который обеспечивает полный цикл разведки и наблюдения морской поверхности в заданных координатах в любое время суток с одновременным применением двух БЛА. Комплекс обеспечивает получение и обработку видовой информации в режиме реального времени, выдачу информации по результа-там наблюдения на пункт управления.

Для расширения модельного ряда БПЛА, возможностей и области применения комплекса в 2005 году были начаты работы по созданию еще двух летательных аппаратов — БЛА-07 и БЛА-08:

— аппарат БЛА-07, малогабаритный тактический БПЛА многоразового использования с поршневым двигателем, создан для обеспечения разведки морских целей. Это 35-килограмовый беспилотник, в состав полезной нагрузки которого входит совмещённая ТВ/ИК камера и цифровой фотоаппарат высокого разрешения.

— аппарат БЛА-08 нормальной самолетной схемы с обратным V-образным оперением (90-килограмовый, малоскоростной с длительным временем полета), является самым крупным и функциональным из всей линейки «Типчаков». В состав его полезной нагрузки могут входить цифровой двухспектральный фотоаппарат, гиростабилизированная оптико-электронная система, РЛС бокового обзора, аппаратура ретрансляции, радиотехнической разведки, радиоэлектронной борьбы и радиационно-химической разведки.

ЛТХ:

Модификация: БЛА-05 / БЛА-07 / БЛА-08
Размах крыла, м: 3,40 / 2,40 / 4,1
Длина, м: 2,40 / 1,65 / 2,7
Масса, кг
-пустого: —
-макс. взлетная: 70 / 35 / 90
Тип двигателя: 1 х ПД
-мощность, л.с.: 1 х
Старт: катапультный / катапультный / катапультный или ВПП
Посадка: парашютная / парашютная / парашютная или ВПП
Диапазон скоростей полёта, км/ч: 90-190 / 120-190 / 80-180
Радиус действия, км: 70 / 30-50 / 120
Продолжительность полета, ч: 2 / 3 / 8
Статический потолок, м: 3000 / 3000 / 4500

Прототип БЛА-05 «Тимчак».

БЛА-05 «Тимчак».

БЛА-05 «Тимчак».

Установка БЛА-05 «Тимчак» на подъемник транспортно-пусковой машины.

БЛА-05 «Тимчак» на транспортно-пусковой установке.

БЛА-05 «Тимчак» на транспортно-пусковой установке.

БЛА-05 «Тимчак» на транспортно-пусковой установке.

БЛА-05 «Тимчак» на транспортно-пусковой установке.

БЛА-05 «Тимчак» в транспортировочном положении.

БЛА-05 «Тимчак» в походном положении на ТПМ.

Прототип БЛА-07 комплекса «Тимчак».

Прототип БЛА-07 комплекса «Тимчак».

БЛА-07 комплекса «Тимчак».

БЛА-08 на ТПМ комплекса «Тимчак». МАКС-2009, фото Дмитрия Деревянкина.

БЛА-08 на ТПМ комплекса «Тимчак». МАКС-2009, фото Дмитрия Деревянкина.

БЛА-08 на ТПМ комплекса «Тимчак». МАКС-2009, фото Дмитрия Деревянкина.

Транспортно-пусковая машина (ТПМ) комплекса «Тимчак».

Антенная машина комплекса «Тимчак».

Рабочие места операторов НПДУ.

Схема взаимодействия комплекса «Типчак».

.

.
Список источников:
Сайт АО «Концерн радиостроения «ВЕГА». Комплекс с БПЛА «Типчак».
Сайт «Missiles.ru». Рыбинское КБ «Луч» показывает на МАКС-2005 серийный разведывательный комплекс с ДПЛА «Типчак».
Сайт «Missiles.ru». «Типчак» модернизируется.

Снарядили: зачем беспилотник поместили в ракету | Статьи

В стране идут испытания беспилотного летательного аппарата, запускаемого в воздух с помощью снарядов реактивных систем залпового огня (РСЗО). В чем смысл этого оригинального метода доставки и кому он мог понадобиться, разбирались «Известия».

Молодая была не молода

В рамках работ по военно-техническому сотрудничеству в России создаются особые разведывательные беспилотные аппараты, доставляемые к цели с помощью тяжелых реактивных снарядов. Об этом заявил заместитель генерального директора концерна «Техмаш» Александр Кочкин.

«Разработка ведется, работу выполняет НПО «Сплав» совместно с инозаказчиком по его техническому заданию. Уже приступили к летным испытаниям опытных образцов этого БПЛА», — сообщил Кочкин.

Как ранее, в марте 2018 года, сообщало агентство ТАСС, проект такого аппарата пока не заинтересовал российское Минобороны, но интерес к нему проявлял Китай.

Реактивная система залпового огня «Смерч»

Фото: РИА Новости/Павел Лисицын

О том, что такой аппарат спроектирован, сообщил еще в феврале 2017 года Николай Макаровец, генеральный конструктор НПО «Сплав» (головная фирма-разработчик систем РСЗО, сейчас включена в состав «Техмаша»).

«Идея беспилотника, зашитого в боевую часть ракеты «Смерча», уже не молодая. Технологически за свой счет мы уже провели такие работы, мы это не скрываем. Надеемся, что в ближайшее время у нас появятся заказчики», — сказал тогда Макаровец.

Речь идет о целеуказании для дальнобойной 300-миллиметровой РСЗО 9К58 «Смерч», принятой на вооружение в 1987 году. Ее 800-килограммовые реактивные снаряды летели на 70 км. Сейчас созданы боеприпасы с дальностью и до 120 км, они предназначены для модернизированной версии системы — так называемой 9К515 «Торнадо-С», принятой на вооружение в 2016 году.

Добежать до точки поражения

Идея использовать снаряды РСЗО для доставки беспилотника доразведки появилась довольно давно, около 1990 года. Важной проблемой дальнобойных РСЗО типа того же «Смерча» было устаревание информации о цели: разлет у ракет приличный, а заряд большой, и нужно понимать, куда конкретно их наводить в момент стрельбы (а не в момент, который запечатлен разведкой полчаса или даже несколько часов назад).

Особенно это касалось поражения мобильных целей — например, групп техники или позиций артиллерии и ракетных комплексов. Кроме того, это исключало слепое разбрасывание весьма недешевых крупных снарядов.

Обычные небольшие беспилотники, которые теоретически можно было на тот момент развернуть в подразделениях артиллерийской разведки, тут не помогали: им просто не хватило бы дальности для уверенной работы в глубине, да и путь до цели неблизкий (до 30–40 минут). Это уже не говоря о том, что беспилотник пришлось бы вести над территорией, контролируемой противником, — со всеми вытекающими рисками обстрелов со стороны средств ПВО.

В результате в 1990 году в казанском КБ «Эникс» была сформулирована концепция одноразового малогабаритного беспилотника, доставляемого до цели прямо в реактивном снаряде «Смерча» и проводящего доразведку цели непосредственно перед ударом, с минимальным временем устаревания информации (в пределах 1–2 минут).

Снаряд размещался в типовой боеукладке «Смерча», а весь информационно-управляющий комплекс для дрона монтировался на шасси одной автомашины.

Облик такого беспилотника был полностью обоснован к 1996 году в проекте «Типчак-РН». Были проведены испытания с боевыми пусками реактивных снарядов-носителей.

Комплекс с БЛА «Типчак»

Фото: vega.su

К тому «Типчаку», к которому все привыкли, эта машина еще не имела никакого отношения: «Типчак» как комплекс воздушной артиллерийской разведки в дальнейшем сменил головного разработчика и превратился в обычный многоразовый беспилотный комплекс на четырех автомобилях и с грузным летательным аппаратом, который в 300-миллиметровый снаряд не запихнешь.

«Эникс» продолжал работу в этом направлении, и в конце 2000-х показал наследника того проекта — беспилотник Т90 для специального реактивного снаряда 9М534. Аппарат может применяться на дальности до 70 км.

Аппарат с диаметром фюзеляжа всего 20 см, длиной 1,5 м и размахом крыльев около 2,5 м способен барражировать над целью на высоте до 500 м на протяжении 25–30 минут. При этом он с помощью бортовой видеокамеры видит земную поверхность площадью около 25 кв. км.

Оперативная передача информации позволяет либо скорректировать имеющееся устаревшее целеуказание, либо открыть огонь по вновь выявленным целям. В обоих случаях время между получением новой информации и нанесением удара проходит минимум времени, кроме того, данные для повторного удара могут быть скорректированы. Также таким способом можно организовать контроль результатов удара.

По словам руководителей «Эникса», еще в 2013 году компания получила заказ от некоего иностранного государства на создание беспилотников для разведывательных снарядов для «Смерча».

ЧИТАЙТЕ ТАКЖЕ



Военный учебный центр — Всероссийский фестиваль науки НАУКА 0+

В Финансовом университете начался новый сезон научной деятельности.

10 октября прошел традиционный Всероссийский фестиваль науки «Наука 0+». Фестиваль науки – один из самых масштабных социальных проектов в области популяризации науки. Данное мероприятие стало дебютным для Научного студенческого общества Военного учебного центра.

В рамках Фестиваля активистами нашего НСО был организован конкурс студенческих работ: «Физики — фронту: роль модернизации ракетно-артиллерийского вооружения в обеспечении национальной безопасности Российской Федерации».

Были организованы следующие подсекции по теме:

1.     Физика будущего: влияние научно-технического прогресса в развитии военного производства ракетно-артиллерийского вооружения

В подсекции были рассмотрены вопросы, посвященные: развитию самоходной зенитной артиллерии РФ, ракетно-артиллерийскому вооружению Сухопутных войск РФ, влиянию научно-технического прогресса в развитии производства средств оптической разведки, боевых ракет, БПЛА и другим аспектам развития военной техники Вооружённых Сил РФ.

2.     Хочешь мира – готовься к войне: роль физики в модернизации оборонно-промышленного комплекса России

Во второй подсекции были рассмотрены вопросы, посвященные: физическим аспектам работы Военной техники.

В связи с усложнением эпидемиологической обстановки в условиях пандемии COVID-19 мероприятие прошло в дистанционном режиме на базе платформы Microsoft Teams. Всего в заявку попало 74 участника (а это 32 доклада).

В качестве приглашенных экспертов на мероприятии выступили:

• представитель Военной академии Генерального штаба полковник Доценко Сергей Анатольевич;

•представители Михайловской военной артиллерийской академии: полковники кандидат технических наук Митрофанов Георгий Алексеевич,  Васильев Андрей Николаевич;

Кроме этого, интерес к конкурсу проявили и выпускники Военного учебного центра:

  • Багинский Кирилл Евгеньевич
  • Мыскин Андрей Александрович
  • Страхов Иван Андреевич
  • Самойлов Никита Станиславович
  • Семенов Никита Сергеевич

В ходе мероприятия эксперты военных образовательных учреждений не только смогли дать высокую оценку подготовки курсантов Военного учебного центра Финуниверситета, но и предложили в дальнейшем сотрудничать в области популяризации военных наук среди студентов.

Конкурс студенческих работ был организован при учебно-методической поддержке преподавателей Военного учебного центра: начальника ВУЦ полковника Литвина Юрия Ивановича и полковника Ахметова Миннегалея Гизятовича, которые приняли непосредственное участие в данном мероприятии.

Конкурсной комиссией было принято решение о награждении следующих курсантов дипломами.

В секции №1 «Физика будущего: влияние научно-технического прогресса на развитие военного производства ракетно-артиллерийского вооружения» получили дипломы:

I степени

Работа:

«Развитие вычислительных приборов реактивной артиллерии»

Авторы:

  • Коннов Клим Русланович
  • Потехин Павел Андреевич
  • Секушин Алексей Юрьевич

Научный руководитель:

II степени

Работа:

«Развитие боевых ракет на дымном порохе и техники их пуска»

Авторы:

  • Мерьяш Арсений Мишелевич
  • Дибров Алексей Всеволодович

Научный руководитель:

II степени

Работа:

«Развитие производства БЛА и опыт их применения в боевых действиях»

Авторы:

  • Регнацкий Владислав Владимирович
  • Батулов Валерий Иванович

Научный руководитель:



II степени

Работа:

«Физика будущего: влияние научно-технического прогресса в развитии производства средств оптикоэлектронной разведки – тепловизоров ТНП»

Авторы:

  • Рощин Павел Андреевич
  • Пантелеев Алексей Александрович

Научный руководитель:

III степени

Работа:

«Влияние научно-технического прогресса в развитии производства Беспилотных летательных аппаратов (БЛА – Типчак, Орлан-10)»

Авторы:

  • Парамзин Денис Сергеевич
  • Ратников Андрей Владимирович

Научный руководитель:



В секции №2 «Хочешь мира — готовься к войне: роль физики в модернизации оборонно-промышленного комплекса России» получили дипломы:

I степени

Работа:

«Роль физики в развитии противотанковых ракетных комплексов»

Авторы:

  • Денисенко Александр Олегович
  • Постников Семен Ильич

Научный руководитель:

II степени

Работа:

«Роль физики в развитии боеприпасов реактивной артиллерии»

Авторы:

  • Петросян Спартак Сейранович
  • Семенихин Александр Константинович

Научный руководитель:

III степени

Работа:

«Роль физики в модернизации средств подвижных разведывательных пунктов ПРП-4, 4м»

Авторы:

  • Михайлянц Кирилл Эдуардович
  • Скурихин Николай Романович

Научный руководитель:

III степени

Работа:

«Применение физики в развитии радиосвязи в артиллерии радиоволны, коротковолновый диапазон эволюция развития радиостанций»

Авторы:

  • Карика Семён Андреевич
  • Кобзев Егор Андреевич

Научный рукводоитель:

III степени

Работа:

«Роль физики в модернизации средств радиолокационной разведке движущихся целей»

Авторы:

  • Пугоев Беслан Адамович
  • Трошин Андрей Дмитриевич

Научный рукводоитель:

Кроме того, конкурсной комиссией было принято решение о поощрении ряда курсантов в виде благодарности начальника ВУЦ.


Первый переданный в войска БПЛА «Орион» показали на видео — Российская газета

Беспилотные летательные аппараты (БПЛА) «Орион», уже производящиеся серийно для российской армии, способны нести на себе различные виды специально разработанных боеприпасов, а также обладают высокой автономией, в том числе в условиях агрессивной радиоэлектронной обстановки.

Об этом и многом другом рассказывается в свежей программе «Смотр» от телеканала НТВ, наглядно демонстрирующей возможности беспилотника. В частности, в арсенале БПЛА сейчас имеются недорогие малогабаритные средства поражения, разработанные на основе стандартных боевых частей РСЗО «Град». Это управляемые авиабомбы весом 20 и 50 килограммов с раскладывающимся крылом, что позволяет им планировать точно на цель. Также в арсенале — корректируемые авиабомбы КАБ-20, малогабаритные ракеты.

Как уже писала «РГ», «Орион» оборудован тремя точками подвески — две под консолями крыла и одна — под фюзеляжем. Максимальная масса сбрасываемого груза — 200 килограммов. Примечательно, что изначально БПЛА создавался все-таки как разведчик, однако теперь его возможности существенно расширены.

Ранее сообщалось, что дрон может находиться в воздухе сутки, двигаясь со средней скоростью 200 километров в час. Однако за счет аэродинамических качеств, близких к планеру, при определенных условиях время полета может оказаться и больше.

Пункт управления БПЛА включает в себя рабочие места командира, операторов управления дронами и операторов управления целевой нагрузкой. Все изначально разрабатывалось так, чтобы не было необходимости задействовать профессиональных летчиков. Взлет и посадка также осуществляются на автомате, операторы следят, чтобы не возникло аварийной ситуации, и при необходимости могут остановить взлет или отдать команду уйти на второй круг при приземлении.

Примечательно, что система посадки имеет три уровня. Первый — спутниковая навигация, так называемый «мирный» способ. Но в военное время спутники могут быть выведены из строя, отключены или заглушены. На этот случай есть вторая система — радиолокационная. Для «Ориона» разработан специальный посадочный двухдиапазонный локатор, который уже неоднократно применялся на практике в экстремальных условиях — БПЛА испытывался в Сирии. Третья система посадки — лазерная, на тот случай, если поставлены мощные помехи для локатора.

Напомним, Минобороны РФ подписало акт приемки первого беспилотного комплекса большой продолжительности полета «Орион» в апреле нынешнего года.

В России испытывают ударный дрон со взлетной массой 20 кг

В России испытывают первый российский беспилотный летательный аппарат с ударными средствами. По данным источников, речь идет о БЛА малого класса Т-16 разработки казанской компании «Эникс» — основного поставщика малых дронов для Минобороны России. Пока он способен нести лишь 6 кг специального вооружения на внешних подвесках.

В России испытывают новый беспилотный летательный аппарат (БЛА) Т-16, оснащенный оружием, сообщает «Интерфакс-АВН» со ссылкой на источник в оборонно-промышленном комплексе.

«БЛА способен нести до 6 кг полезной нагрузки. В том числе в виде специальных авиационных средств поражения, размещаемых на внешних подвесках под консолями крыла. Оружие, характеристики которого не озвучиваются, делается сторонними компаниями.

Фирма «Эникс» при этом выступает в роли интегратора», — рассказал собеседник агентства.

По его словам, беспилотный летательный аппарат взлетной массой около 20 кг выполнен по схеме «утка». Крыло беспилотника стреловидное с наплывами по передней кромке и направленными вниз законцовками и двумя килями. Толкающий винт приводит в движение работающий от аккумуляторных батарей или топливных элементов малошумный электродвигатель.

По данным агентства, разработкой нового беспилотника занимается казанская компания «Эникс», специализирующаяся на создании дронов малого класса и воздушных мишеней. Среди проектов, над которыми работали специалисты из этой фирмы, — комплекс «Типчак-РН» с доставкой беспилотного летательного аппарата в зону разведки снарядом СРЗО «Смерч», дроны «Элерон 3» и «Элерон 10», в различных модификациях поставляемые российским силовым ведомствам.

На базе последнего был создан БЛА «Валдай», который использовался ФСБ для обеспечения безопасности Олимпиады в Сочи в 2014 году.

Как указано на официальном сайте компании, она имеет собственную испытательную базу для отработки изготовленных БЛА.

В каталоге предлагаемой продукции «Эникс» нет беспилотника Т-16. Однако еще в прошлом году в одном из специализированных блогов публиковались фотографии этого изделия с 1-й военно-научной конференции «Роботизация Вооруженных сил Российской Федерации».

Тогда авторы публикации отмечали сходство компоновки аппарата с израильским БЛА Orbiter 3b фирмы Aeronautics Defense Systems, представленным в 2014 году.

Еще лет 10–15 назад оружие устанавливалось на борту БЛА достаточно большой размерности, относящихся к категории MALE (Medium altitude long endurance, или средневысотные БЛА большой продолжительности полета), объяснил «Газете.Ru» российский эксперт в области беспилотных систем и главный редактор журнала «Беспилотная авиация» Денис Федутинов. Аппараты подобного класса тогда создавались в двух странах мира — США и Израиле. Израиль традиционно не афишировал ударные возможности своих беспилотников. Поэтому в части использования оружия самым ярким примером являются американские БЛА Predator и Reaper разработки компании General Atomics Aeronautical Systems.

На внешних подвесках младшей модели в линейке данных аппаратов размещаются ПТУР AGM-114 HellFire, на старшей к ним добавляются еще бомбы с лазерным наведением GBU 12 Paveway II и GBU-38 JDAM. Подобные аппараты неоднократно применялись как вооруженными силами США (армией и ВВС), так и ЦРУ для проведения точечных ударов, в том числе в контртеррористических операциях в Ираке, Афганистане, Йемене.

«Опыт успешного использования указанных систем для решения разведывательно-ударных задач не остался незамеченным в других станах. Некоторые из них, включая КНР, Индию, ЮАР и Россию, с разной степенью успешности ведут собственные разработки в данной области. Другие страны вынуждены либо приобретать доступные системы, либо вести собственные разработки в более легких категориях», — рассказывает Федутинов.

Однако нынешнее развитие технологий, по его словам, ведет к миниатюризации различных подсистем БЛА и уже позволило существенно улучшить технические характеристики беспилотников.

Современные БЛА тактического класса по некоторым своим характеристикам часто не уступают более тяжелым беспилотникам, созданным 10–15 лет назад, отмечает эксперт.

Благодаря этому в последние годы стала появляться возможность использование оружия на относительно легких тактических БЛА. В частности, на БЛА Shadow использовались высокоточные боеприпасы, созданные на основе сбрасываемых 81-мм мин разработки компании General Dynamics Ordnance and Tactical Systems. Британский тактический БЛА Fury оснащался легкими многоцелевыми ракетами LMM разработки компании Thales. 13-килограммовая ракета имеет боевую часть массой около 3 кг. Проводились успешные эксперименты по установке этих же ракет на легкие БЛА вертолетного типа Camcopter S-100.

В последние годы тренд на оснащение БЛА все меньшего класса оружием продолжился.

Получили развитие системы барражирующих боеприпасов, использующие в качестве носителей относительно малоразмерные аппараты. В качестве примера здесь можно привести системы Warmate разработки польской компании WB Electronics, поставляемые в том числе на Украину.

Помимо БЛА-камикадзе развивается направление, связанное с оснащением малоразмерных БЛА сбрасываемыми изделиями.

Простейшие, созданные кустарным образом варианты таких систем были с достаточно высокой эффективностью продемонстрированы в операциях в Сирии и Ираке. Причем как со стороны правительственных сил, так и со стороны джихадистов.

«Все это не осталось незамеченным российским Министерством обороны. Именно оно, по-видимому, является заказчиком разработки «Эникса», — резюмирует Федутинов.

БЛА Т-16, о котором сообщили источники «Интерфакса», по словам Федутинова, имеет неплохие характеристики по продолжительности полета, что вместе с его малой акустической заметностью и достаточно высокой мобильностью позволяет надеяться на создание на его базе достаточно функциональной системы, применимой в контртеррористических и разведывательно-диверсионных задачах.

По мнению эксперта, новость о разработке вооруженного дрона малого класса позволяет надеяться, что в ближайшее время будут созданы российские комплексы БЛА тактического класса и MALE-класса.

Фотографии с военных выставок и театрализованных представлений на военную тематику


БЛА «Иркут-200» на стенде корпорации «Иркут»


БЛА «Иркут-3» на стенде корпорации «Иркут»


Переносной пункт управления беспилотными летательными аппаратами «Иркут»


БЛА 421-04М и ZALA 421-16 на стенде компании «Zala Aero»


БЛА ZALA 421-08 на стенде компании «Zala Aero»


БЛА ZALA 421-02 на стенде компании «Zala Aero»


БЛА ZALA


Экспозиция компании «Zala Aero» на выставочной площадке


Переносной пункт управления беспилотными летательными аппаратами «ZALA»


БЛА ZALA на механической катапульте готов к запуску


Вариант упаковки комплекса ZALA


Вариант упаковки комплекса ZALA


БЛА «Коршун» на стенде холдинга «Вертолёты России»


БЛА «Ка-135» на стенде холдинга «Вертолёты России»


«Типчак» (9М62) на выставочной площадке ОАО КБ «Луч»


БЛА «Типчак-М» на выставочной площадке ОАО КБ «Луч»


Вариант БЛА «Типчак» (БЛА-07) со складным крылом на выставочной площадке ОАО КБ «Луч»


БЛА «Дозор-100» на выставочной площадке


БЛА «Дозор-600» на выставочной площадке


БЛА «Истра-10» на стенде ООО ИЭМЗ


БЛА «Истра-13» на стенде ООО ИЭМЗ


БЛА «Акула» («Истра-12») на стенде ООО «АэроРоботикс»


Мобильный наземный пункт управления комплекса А175 «Акула» на стенде ООО «АэроРоботикс»


БЛА INSPECTOR-101 на стенде ЗАО «АЭРОКОН»


БЛА INSPECTOR-201 на стенде ЗАО «АЭРОКОН»


БЛА INSPECTOR-301 на выставочной площадке


БЛА из состава комплекса воздушного мониторинга «Колибри»


Подвесная система дистанционного управления и передачи видеосигнала из состава многофункционального аэростатного комплекса МАК (аэростат спущен)


БЛА «Птеро-Е» проекта «Птеро» ООО «АФМ-Серверс»


Беспилотный вертолет используемый в комплексе мониторинга «Радар ММС»


Экспериментальный образец малогабаритного беспилотного вертолета мБПВ-12-Б


БЛА самолетного типа мБЛА-С на стенде НПП «Радар ММС»


Беспилотный вертолет БПВ-500

ОРУЖИЕ ОТЕЧЕСТВА, WEAPONS OF THE FATHERLAND.

ИНФОРМАЦИОННЫЙ РЕСУРС ПО ОРУЖИЮ И ВОЕННОЙ ТЕХНИКЕ. INFORMATION RESOURCE ON WEAPONS AND MILITARY EQUIPMENT


МАЛОГАБАРИТНЫЙ БЕСПИЛОТНЫЙ РАЗВЕДЫВАТЕЛЬНЫЙ

АППАРАТ Т90/Е90: ПРИНЦИП ДЕЙСТВИЯ

SMALL-SIZED UNMANNED RECONNAISSANCE

VEHICLE T90/E90: THE PRINCIPLE OF OPERATION

МАЛОГАБАРИТНЫЙ БЕСПИЛОТНЫЙ РАЗВЕДЫВАТЕЛЬНЫЙ АППАРАТ Т90/Е90: ПРИНЦИП ДЕЙСТВИЯ. ФОТОРЕПОРТАЖ

Фотографии: компания «Эникс»

Научно-технический центр (НТЦ) «Эникс», затем ЗАО «Эникс» многократно показывали на международных выставках вооружений, таких как, Международный авиационно-космический салон МАКС в Жуковском и Международная выставка сухопутных вооружений МВМС в Москве, многократно демонстрировали два варианта (авиационный и для РСЗО) одноразового малогабаритного беспилотного разведывательного аппарата массой всего 40 кг.
На международных авиасалонах МАКС-93 и МАКС-95 в Жуковском разработчик НИЦ «ЭНИКС» представил информацию по комплексу воздушной разведки Р90 с одноразовым малоразмерным беспилотным разведывательным аппаратом Е90.
С начала 2000-х годов ЗАО «Эникс» из Казани на Международном авиационно-космическом салоне МАКС в подмосковном городе Жуковский представляло малогабаритный беспилотный летательный аппарат Т-90 для 300-мм реактивного снаряда 9М534, применяемый в РСЗО «Смерч».
При этом вспоминая историю предприятия «Эникс» следует отметить, что в 1980-е годы вообще прекратились заказы от оборонки, в КБ «Сокол» наступили сумерки. А в отделе, который был создан для проектирования малогабаритных беспилотных летательных аппаратов, заказы были – например, порядка 12 миллионов долларов на производство БЛА, который доставляется в район ведения разведки снарядом РСЗО «Смерч». Поэтому главный конструктор «Сокола» предложил подразделению отделиться и стать самостоятельным предприятием. И с 1988 года коллектив отдела стал производственным кооперативом, затем НИЦ «Эникс», еще позже ЗАО «Эникс».
Получается, что малогабаритный разведчик РСЗО во многом повлиял на формирование нового разработчика отечественной авиационной беспилотной техники.
Беспилотный аппарат Р90/Т90 настолько интересен как инженерная разработка, насколько не понятна его дальнейшая судьба. Его демонстрировали, заявляли о продвижении разработки, даже испытывали, а в каком состоянии сейчас данное изделие полной ясности нет.
ВТС «Бастион» напоминает данные по этим уникальным разработкам и приводит кадры принципа его действия.

КОМПЛЕКС ВОЗДУШНОЙ РАЗВЕДКИ Р90
Комплекс воздушной разведки Р90 предназначен для разведки (доразведки) земной поверхности в реальном масштабе времени.
Этот вариант НИЦ «ЭНИКС» представил на международных авиасалонах МАКС-93 и МАКС-95 в Жуковском.
Состав комплекса
— БЛА Е90 с бортовой ТВ аппаратурой в контейнере
— Наземный приемный пункт
Разведка производится с помощью телевизионной аппаратуры, размещенной на малоразмерном беспилотном летательном аппарате с передачей видеоинформации на наземный приемный пункт. БЛА доставляется в район разведки в контейнере, сбрасываемом с самолета-носителя как обычная свободнопадающая авиабомба. На заданной высоте БЛА выводится из контейнера, раскрывает несущие поверхности, запускает двигатель и выполняет автономный полет по программе. Во время его полета на наземный приемный пункт производится передача телевизионнного изображения земной поверхности и координат БЛА, определяемых с помощью спутниковой радионавигационной системы.

ХАРАКТЕРИСТИКИ
Продолжительность полета, час……………..0,5
Скорость полета (крейсерская) БЛА, м/с .. 30…40
Высота полета (максимальная) БЛА, м……3000
Скорость сброса контейнера, м/с…………..0…500
Высота сброса контейнера, м………………..1000…9000
Масса контейнера, кг…………………………….120
Габаритные размеры контейнера:
Длина, мм…………………………………………….1820
Диаметр, мм280
Габариты размеры БЛА:
Размах крыла, мм………………………………….2560
Длина, мм…………………………………………….1420
Высота, мм…………………………………………..400
Масса БЛА стартовая, кг……………………….45

300-ММ РЕАКТИВНЫЙ СНАРЯД 9М534 С БЕСПИЛОТНЫМ АППАРАТОМ Т90
300-миллиметровый реактивный снаряд 9М534 с малогабаритным разведывательным беспилотным летательным аппаратом (БЛА) Т-90 предназначен для оперативной разведки целей.
Известно, что комплекс «Типчак-РН» в интересах ГРАУ МО РФ, обеспечивающий доставку беспилотного летательного аппарата в зону ведения разведки снарядом СРЗО «Смерч» создавался в рамках НИЭР-1996 г. и ОКР- 2004г.
Снаряд 9М534 максимально походил на стандартные боеприпасы для РСЗО «Смерч». Он имел длину 7,6 м при стартовой массе 815 кг. Новая головная часть, вмещающая беспилотник, имела длину более 2 м и массу 243 кг. При этом на сам БЛА приходилось всего 40 кг.
БЛА Т90 имеет складывающиеся крылья, двухкилевое поворотное вертикальное оперение и пульсирующий воздушно-реактивный двигатель (ПуВРД). Полезная нагрузка — видеокамера. В сложенном состоянии БЛА размещается в спецконтейнере и выстреливается при помощи штатного 300-мм реактивного снаряда 9М534. После «выхода» в расчётную точку происходит отделение БЛА от реактивного снаряда. Полёт происходит в режиме автономной навигации по сигналам с наземной станции управления. БЛА может обеспечить корректировку огня в течение двух залпов по 12 ракет.
В тоже время СМИ в сентябре 2018 года сообщили, что летные испытания опытных образцов нового беспилотного летательного аппарата (БПЛА), запускаемого в воздух внутри ракеты реактивной системы залпового огня (РСЗО) «Смерч», начались в России.
При этом заместитель генерального директора концерна «Техмаш» Александр Кочкин сообщил: «Разработка ведется, работу выполняет НПО «Сплав» совместно с инозаказчиком по его техническому заданию. Уже приступили к летным испытаниям опытных образцов этого БПЛА».
Основное назначение БПЛА — оперативная разведка целей. По расчетам создателей, аппарат после отделения от снаряда РСЗО сможет барражировать на высоте 500 м в течение 20 минут и мониторить территорию до 25 кв. км.

ХАРАКТЕРИСТИКИ
Дальность передачи информации — 70км
Полезная нагрузка — ТВ камера
Способ старта — из спецконтейнера
Способ посадки — на парашюте (для испытаний)
Тип двигателя – ПуВРД
Скорость полёта — 100…150 км/ч
Продолжительность полёта — 0,5 часа
Высота полёта — до 3000 м
Длина корпуса — 1504 мм
Диаметр корпуса — 200 мм
Размах переднего крыла — 1915 мм
Размах заднего крыла — 2520 мм
Масса БПЛА – 40 кг

ВТС «Бастион», 26. 02.2021

БЕСПИЛОТНЫЙ ЛЕТАТЕЛЬНЫЙ АППАРАТ Т90 ДЛЯ РСЗО «СМЕРЧ»
БЕСПИЛОТНЫЕ ЛЕТАТЕЛЬНЫЕ АППАРАТЫ ТИПА Т90 (ФОТОГРАФИИ)
БЕСПИЛОТНЫЕ ЛЕТАТЕЛЬНЫЕ АППАРАТЫ (ФОТОГРАФИИ)

Все о боевой экипировке «Ратник. Тактический эшелонированный комплекс «Стрелец» для связи и управления разведкой Стрелец разведывательный комплекс в/ч

Совсем недавно в 5-й подмосковной мотострелковой бригаде начали осваивать разведывательно-управляющий и связной комплекс (КРУС) «Стрелец» … Комплекс производится на отечественном предприятии «Радиоавионика». Испытываемый индивидуальный комплекс является своего рода мобильным компьютером. К нему подключается практически любое устройство.

При создании сети из этих индивидуальных комплексов на ЭВМ командира подразделения будет отображаться необходимая информация о подчиненных, а также полученная от них информация о противнике. Для этого обычному солдату нужно нажать всего пару кнопок и на компьютере командира появятся координаты его местонахождения или местонахождения противника.

Командир подразделения сможет легко совместить полученные данные с электронной картой местности, либо с фотографией заданной местности, полученной со спутника.В первую очередь такие комплексы получат и освоят военные разведчики. Как сообщают конструкторы, комплекса «Стрелец» — это практически мобильный персональный БИУС .

Предприятие «Радиоавионика» в свое время представило КРУС «Стрелец» как средство решения широкого круга задач информационного обеспечения. Комплекс «Стрелец» обеспечивает :
— боевое управление;
— идентификация обнаруженных объектов и расчет их координат;
— целеуказание;
— генерация данных для эффективного применения личного оружия и оружия ближнего боя;

. Комплекс «Стрелец» сопряжен со всеми советскими и российскими средствами разведки … Кроме того, комплекс взаимодействует с угломерами, радиолокаторами, приборами целеуказания, приборами прицеливания и БПЛА.

Комплекс принят на вооружение в 2007 году и поставляется серийно. Он идет в первую очередь в наземные разведывательные подразделения. Первые образцы комплекса после прохождения различных полигонных и боевых испытаний отправляются на доработку. Наши разведчики, имея опыт эксплуатации зарубежных аналогов «ФЕЛИН», «ИДЗ-ЧС» и «Норманов», обратились к разработчикам с просьбой усовершенствовать имеющийся образец комплекса «Стрелец».

Во-первых, база первых образцов была сделана на базе элементов 2000-х годов. Конструкторы с пониманием отнеслись к просьбе военных и модернизированный КРУС «Стрелец» проходит испытания. После успешных испытаний комплексом стали массово оснащаться сухопутные части. Более тысячи единиц комплекса «Стрелец» уже поступило на вооружение вооруженных сил Российской Федерации .

Генеральный конструктор предприятия «Радиоавионика» А.Каплин, рассказывая о комплексе «Стрелец», отмечал, что первые образцы КРУС были несколько неудобны для солдат – имели достаточно приличный вес в 5,4 килограмма, мешали солдату при прохождении штурмовой полосы, закрывали доступ к подсумкам и первым аптечка.

Теперь, после модернизации, комплекс стал весить 2,4 килограмма, получил меньшие габаритные характеристики, и крепятся большие блоки, чтобы не мешать другим задачам. На данный момент существенных замечаний по применению комплекса «Стрелец» со стороны военнослужащих сухопутных частей, куда в основном поступают комплексы, нет.

. КРУС «Стрелец» может иметь несколько уровней комплектации … Самый простой вариант комплектации предназначен для военнослужащих отделений, вплоть до командира отделения. Следующий уровень снаряжения предназначен для командира взвода; в комплектацию входит мощный компьютерный комплекс с многофункциональным пультом управления. Третий, наиболее полный уровень экипировки — для командира части — комбата, комбрига.

Дальность взаимодействия комплекса в составе отделения около 1.5 километров, но любой из отдельных комплексов «Стрелец» работает как ретранслятор, что значительно увеличивает дальность и информационный контроль заданной местности. Помимо голосовых сообщений, по рации могут передаваться встроенные стандартные команды, адресат может просмотреть или прослушать их после получения.

Это нововведение было введено специально для того, чтобы разведчики не отвлекались от задачи, и не теряли контроль зрения. КРУС «Стрелец» включает в себя автономный навигационный модуль, который снабжен инерциальной системой.Дает возможность военнослужащему точно знать свои координаты, даже если он вышел из зоны действия спутниковой навигации. Переключение между навигационными системами происходит в комплексе автоматически.

Комплекс может быть оснащен подсистемой нашлемной индикации для ведения огня из укрытия. Например, при взаимодействии с тепловизором «Шахин» информация от него поступает на индикатор бойца, что позволяет, не выходя из укрытия, вести точный и прицельный огонь.

. Также в комплексе имеется подсистема опознавания типа «свой-чужой»… Дальность действия подсистемы зависит от характеристик сопрягаемых прицельных приспособлений. Подсистема отправляет запрос на неопознанный объект, и если объект «свой», военнослужащий услышит звуковой сигнал в наушнике. Если после отправки запроса подсистема «молчит», то объект определяется комплексом «Стрелец» как «чужой».

найдено в:
ИНТЕРЕСНЫЕ наименования оружия в России! 🙂

У Германии есть танк Леопард.У Израиля есть Меркава (Боевая Колесница). У Америки танк Абрамс, у Франции Леклерк, оба в честь известных генералов. А у нас Т-72Б «Рогатка». В честь рогатки! Непонятно почему, но понятно, что КВН мог родиться только у нас! 🙂

Или, например, американцы берут и называют свою самоходную гаубицу «Паладин». А англичане называют их «Арчер» (Archer). Весь путь. Тут подходят наши люди и говорят: смотри сюда. Это самоходные гаубицы 2С1 «Гвоздика» и 2С3 «Акация», самоходный миномет 2С4 «Тюльпан» и дальнобойные самоходные установки 2С5 «Гиацинт» и 2С7 «Пион», способные стрелять ядерными снарядами.Пожалуйста, понюхайте букет.

Вот американцы берут и называют свою противотанковую управляемую ракету «Дракон». А другой называется «Шиллейла» (Дубина). Все логично. Тут подходят наши люди и говорят: а вы посмотрите. Здесь находятся противотанковые ракеты 9М14М «Малютка», 9М123 «Хризантема» и противотанковая ракета «Метис» (с ночным прицелом «Мулат»). А чтобы вам было совсем непонятно и страшно, у нас еще была ракета под названием «Кромка».

И чтобы вы еще больше задумались, мы назвали машину поддержки тяжелых танков «Рама».

А чтобы у вас закружилась голова, мы назвали новейший береговой ракетный комплекс «Бал».

И чтобы улыбка не сходила с лица) самый мощный в мире 30-ствольный самоходный огнемет называется ТОС-1 «Буратино», а наш гранатомет ГП-30 называется «Обувка» :)!

Если что, то есть еще 82-мм автоматический миномет 2Б9 «Василек», ротный миномет 2Б14 «Поднос», миномет 2С12 «Сани», межконтинентальная баллистическая ракета «Курьер» с ядерным зарядом (принимаем курьером: )) межконтинентальная баллистическая ракета РТ-23 УТТХ «Молодец» с десятью ядерными зарядами, атомная подводная лодка проекта 705 «Лира», система управления артиллерийским огнем «Капустник», система управления контейнерными ракетами «Фантасмагория», САУ «Конденсатор» и гранатомет 7П24 «Подкидыш».

Система обеспечения вооружения на курсе на АПЛ проекта 667 — «Турмалин»
Система питания ракет воздухом и азотом — «Сова»
АПЛ проекта 941 Боевой ракетный комплекс — «Сказка»
Реактивная палубная глубинная бомба пусковая установка РСБ-9000 — «Пихта»
Малая противокорабельная ракета ПКУРС-30с — «Мол»…..

«Виварий» — автоматизированная система управления реактивной артиллерийской бригады
(АСУ-АСУ)
» Ворчание» — авиационная станция спутниковой связи
(Наверное постоянно выдает: «бах-бах, сил больше нет, пиздец совсем, сколько можно, а!?», и т.д.:))
Дятел — авиационный маркерный радиоприемник МРП-48
Енот — торпеда СЭТ-65
(этот точно не тот, кто в пруду живет)
Загон — противолодочная управляемая авиабомба КАБ-250-100
Кастет — Ручной противопехотный гранатомет РГМ-40
Конденсатор — САУ особой мощности СМ-54
(покажет терминатору мать Кузькина)
Кочкарь — САУ КП тактического соединения войск ПВО страны
(что это вообще за слово???:))
. ..посмотрел в яндексе «КОЧКАР новорос. качкар астрах. не положенный, баран размножающийся» — самокритично!!! 🙂
Курьер — малогабаритная МБР ПКР-40
(ноту протеста мы Вам отправили. Курьером :))
Ляпис — КВ радиоприемник Р-397ЛК
(Трубецкого нет, он проверял.» Гаврила сидел на приеме. Гаврила принимал тексты…»»)
Мария — 30 кт тактическая атомная бомба
Метис — ПТРК + Мулат — тепловизионный прицел для ПТРК
(и все это придумал и управлял БЕЛЫЙ человек 🙂 )
Наташа — тактическая атомная бомба 8У49
Подкидыш — выстрел 7П24 к подствольному гранатомету
(ржание)
Рос — авиационная ГАС
(Отправить в Яроврат)
Скос — очки ночного видения ОВН-1
(для косоглазых?? ?)
Травма — медицинская машина на базе БМД-3

По словам Генерального конструктора Александра Каплина, новая техника была проверена при высадке десанта, бойцы бегали с ней по штурмовой полосе, пробирались сквозь заросли и даже поднимались на Эльбрус. По результатам испытаний комплекс был серьезно доработан. Только после того, как он получил положительное заключение от военных, «Стрелец» был включен в гособоронзаказ. «В войска уже поставлено несколько тысяч комплектов», — сказал Каплин «Интерфаксу-АВН».

В первую очередь ими оснащают миротворческие подразделения, разведчиков и десантников. Например, этой осенью 15-я бригада «Голубых касок» из Самарской области получила более 250 таких комплектов. Несколькими месяцами ранее они поступили в миротворческий батальон Восточного военного округа.Новую технику также осваивают сибирские разведчики и представители других родов и родов войск.

В состав комплекса входят персональный компьютер командира, спутниковая радиостанция, УКВ-радиостанция, дальномер-угломер, переносная РЛС ближней разведки «Фара-ВР», унифицированная аппаратура передачи информации, а также индивидуальные и групповые навигационные комплексы работает по данным ГЛОНАСС и GPS. Кроме того, «Стрелец» оснащен системой опознавания «свой-чужой». Он может сопрягаться со всеми отечественными средствами разведки и целеуказания, РЛС, прицельными устройствами и дронами.

Все это в совокупности делает комплекс достаточно универсальным помощником тактического командира. Не случайно именно он вошел в боевую экипировку нового «Ратника» и был полностью увязан с другими подсистемами этого боеприпаса. Основной задачей «Стрельца» является подготовка информации для эффективного ведения боя ротой, взводом, отделением и отдельными военнослужащими.По команде человека комплекс идентифицирует цели противника, определяет их координаты, производит целеуказание и подготавливает данные для стрельбы.

Если, например, речь идет об отделении солдат, то «Стрелец» будет обеспечивать связь и взаимодействие между ними на расстоянии до 1,5 километров. Автономный модуль позиционирования с инерциальной системой поможет солдату определить свои координаты даже вне зоны действия спутниковой навигации.При необходимости «Стрелец» работает и как ретранслятор, значительно увеличивая дальность приема сигналов по защищенным каналам связи.

Персональный компьютер «Стрелец» входит в боевую экипировку каждого командира отделения, взвода или роты. Одной из его функций является отображение тактической обстановки на фоне цифровой карты местности. Компьютер генерирует команды, которые отправляются подчиненным в виде озвученных «текстовых сообщений». Он также может передавать изображения и видео.

По словам Каплина, благодаря Стрельцу командир видит сложную картинку, на основании которой либо принимает решение, либо передает информацию старшим командирам с помощью коротковолновых или спутниковых радиостанций. Что касается рядовых, то они оснащены многофункциональными информационными устройствами, встроенными в так называемые «умные» жилеты.

И еще одна важная деталь. Специалисты утверждают, что наш «Арчер» по основным показателям не уступает французскому «Филину» и немецкому «Гладиусу».Но стоит гораздо меньше. Кроме того, за счет открытой архитектуры устройств этот комплекс имеет хороший ресурс для модернизации.

Разведчики Западного военного округа (ЗВО) начали осваивать комплекс разведки, управления и связи «Стрелец» для выдачи целеуказания истребителям и фронтовым бомбардировщикам, а также вертолетам армейской авиации.

Военные изучат тактико-технические характеристики комплексов и на практике отработают задачи наведения боевых самолетов и вертолетов на пункты управления, материально-технические базы, склады боеприпасов и ГСМ условного противника.

По окончании обучения состоится контрольное занятие, в ходе которого авиадиспетчеры с помощью КРУС «Стрелец» должны будут привязать карты к местности вокруг полигона, определить координаты целей, расстояние до них, основные ориентиры и средства поражения экипажей. Занятия проходят в учебном центре переподготовки авиационного персонала в Липецке.

Новые танки «Армата» испытают в войсках >>

Разведывательный комплекс управления и связи (КРУС) «Стрелец» и сегодня выглядит фантастически, хотя на самом деле «Стрелец», входящий в программу боевой техники «Ратник», стоит на вооружении Российской армии с 2007 года . На данный момент актуально второе поколение «Стрельца», выпускается с 2011 года и постоянно совершенствуется.

Комплекс постоянно совершенствуется специалистами Радиоавионики (Санкт-Петербург), и если первые ранцевые образцы КРУС, ощетинившиеся антеннами, представляли для военных сплошную головную боль, то солдат нагрузки практически не замечает от размещения современного комплекса на транспортном жилете «Ратник».

Экипировка первого поколения называлась «Пермячка».Второе поколение техники получило название «Ратник» по имени ОКР. Далее должна быть техника третьего поколения — ведутся соответствующие ОКР «Ратник-3», где цифра «три» означает номер поколения, а не номер версии «Ратника», а «Ратник-2» просто не существует.

Следует отметить, что переход с «Ратника» на «Ратник-3» будет постепенным, с частичной заменой элементов, некоторые новые элементы появятся в ближайшее время.

Например, в ближайшее время в состав «Ратника» могут входить датчики медико-биологического состояния – ЦНИИТОЧМАШ, активно развивающий медицинские технологии, – а также защитные очки с проекцией информации на их стекло.

Рассматривается возможность включения в состав «Ратника» противоминной обуви, которая спасет от противопехотных мин. Кроме того, рассматривается возможность размещения в этих ботинках датчиков минного обнаружения, а также возможность размещения их в ботинках или где-то в оборудовании системы тушения минных полей.

В 2017 году будет закуплено 50 000 комплектов снаряжения «Ратник» для Сухопутных войск (СВ), ВДВ и морской пехоты. К 2020 году практически все военнослужащие Сухопутных войск ВС РФ могут получить комплект боевой экипировки для солдата «Ратник».

Статьи, которые могут вас заинтересовать:

Комплекс воздушной разведки «Типчак» разработан Конструкторским бюро «Луч» в Рыбинске. Работы по его созданию начались в конце 80-х годов.В конце 2006 — начале 2007 года комплекс успешно прошел первый этап государственных испытаний. Комплекс воздушной разведки «Типчак» с БПЛА-05 (бывший 9М62) предназначен для обнаружения с воздуха различных объектов, их опознавания, определения и передачи в реальном времени потребителям их координат в любое время суток на дальность до 40 км. с наземного пункта управления… При необходимости может быть заменен на радиотехническую или химическую разведку, релейную и другую аппаратуру.

Комплекс обеспечивает высокую точность сопровождения БПЛА на маршруте и возможность установки на него различной полезной нагрузки, использование аппарата автономно (по программе) и в режиме прямого радиоуправления.Разведку наземных объектов могут вести одновременно два самолета. Дальность действия комплекса определяется дальностью действия радиолинии и может быть увеличена за счет установки новой с повышенными возможностями.

В состав комплекса «Типчак» входят 4 аппарата и до 6 БПЛА:

— Беспилотный летательный аппарат БЛА-05 «Типчак» предназначен для перевозки разведывательно-приемопередающей аппаратуры с целью приема и передачи на наземный пункт управления информации в в режиме реального времени, как в автономном (по программе), так и в радиокомандном полете по заданному маршруту.Высокая технологичность обеспечивает быструю сборку БЛА в разобранном виде и подготовку его (не более 15 минут) к полету непосредственно перед использованием. Поршневой двигатель используется в качестве двигательной установки в беспилотном многоразовом летательном аппарате.

— Антенная машина служит для передачи команд управления одновременно на два БПЛА, определения их координат радиолокационным методом, приема телеметрической, навигационной и видовой информации. В нем размещена аппаратура управления двумя БПЛА и 12-метровое антенно-мачтовое устройство, обеспечивающее надежное управление и обмен информацией с низколетящими БПЛА.Электроснабжение осуществляется от трехфазной сети переменного тока 380/22 В (50 Гц) или от встроенных дизель-генераторов.

— Машина оператора предназначена для управления комплексом и обеспечивает регистрацию, обработку и отображение телеметрической и визуальной информации, ее коррекцию, привязку к цифровой карте местности, определение объектов разведки и их координат, а также взаимодействие с органы управления и потребители разведывательной информации.
Выдача формализованного отчета после окончания разведки не превышает 30 секунд.

— Транспортно-пусковая машина (ТРМ) предназначена для хранения и транспортировки 6 контейнеров с БЛА, их подготовки и запуска с помощью пневматической катапульты. При подготовке БПЛА к пуску аппарат занимает позицию. Одновременно со сборкой самолета производится подготовка пневмосистемы, с помощью которой после установки БЛА на катапульту производится его запуск.
Автомобиль представляет собой колесное шасси на базе автомобиля КамАЗ с платформой с катапультным устройством, пультом управления, шестью контейнерами для БПЛА, дизель-генераторной установкой и аппаратурой контроля работоспособности.
Катапульта ТПМ обеспечивает взлет БПЛА массой до 70 кг с ускорением до 12 единиц в момент отрыва. Время развертывания и складывания машины не превышает 20 минут, потребляемая мощность 14 кВт. Запас топлива для двигателя БПЛА обеспечивает не менее 30 пусков.

— Автомобиль технической поддержки используется для проведения регламентных работ с БПЛА, поиска и отбора приземлившихся ЛА, их мелкого ремонта при необходимости, контроля работоспособности БПЛА и доставки на ТЗМ для повторного использования, а также перевозки запаса расходных материалов и запасные части.

Существующая конфигурация комплекса обеспечивает удобство эксплуатации и соответствует требованиям заказчика. При необходимости с учетом массогабаритных параметров техники комплекс может размещаться на одной машине с прицепом и поставляться в уменьшенной комплектации. При этом снижается общая стоимость комплекса, повышается его мобильность, но значительно ухудшаются условия работы операторов.

В 2007 году БПЛА-05 в составе комплекса успешно прошел государственные и войсковые испытания и находится в опытной эксплуатации.Комплекс позволяет значительно повысить эффективность пушечной и реактивной артиллерии. Это обеспечивается предоставлением подробной разведывательной информации о местности и объектах противника, ведением разведки в глубине района боевых действий с минимальным риском для личного состава, снижением расхода боеприпасов при нанесении ударов, повышением качества и оперативности обмена информацией между подразделениями при взаимодействии с командованием. и контролирующие органы.

Основными достоинствами комплекса являются наличие цифровой помехоустойчивой радиолинии управления и передачи широкополосной информации, надежного пилотажно-навигационного комплекса, малогабаритной оптико-электронной системы высокого разрешения, информационно-программного комплекса для автоматизированная обработка разведывательной информации в режиме реального времени и современная элементная база.

По данным КБ «Луч» в настоящее время проводится поэтапная модернизация комплекса «Типчак» с целью повышения его основных тактико-технических характеристик — дальность действия до 100:120 км, время полета БПЛА до 6:8 часов , а также в сторону уменьшения количества машин сопровождения и снижения затрат. Комплекс «Типчак» рассматривается в перспективе как база для дальнейшего развития — с использованием его унифицированных элементов и технологий планируется создание ряда новых комплексов с БПЛА различного назначения малой и средней дальности, которые крайне необходимы для модернизации Вооруженных Сил Российской Федерации, а также для обеспечения охранных сооружений и промышленных сооружений.

Так, недавно в дополнение к наземному варианту был создан морской (береговой) вариант комплекса «Типчак», обеспечивающий полный цикл разведки и наблюдения за морской поверхностью в заданных координатах в любое время суток с одновременное использование двух БПЛА. Комплекс обеспечивает прием и обработку визуальной информации в режиме реального времени, выдачу информации о результатах наблюдения на пункт управления.

Для расширения номенклатуры БПЛА, возможностей и области применения комплекса в 2005 г. начаты работы по созданию еще двух самолетов — БЛА-07 и БЛА-08:

— аппарат БЛА-07, малогабаритный тактический многоразовый БПЛА с поршневым двигателем, созданный для обеспечения разведки морских целей.Это 35-килограммовый беспилотник, в полезную нагрузку которого входят комбинированная ТВ/ИК-камера и цифровая камера высокого разрешения.

— аппарат БЛА-08 нормальной самолетной схемы с обратным V-образным оперением (90-килограммовый, тихоходный с большим временем полета), является самым крупным и функциональным из всей линейки «Типчаков». В его полезную нагрузку могут входить цифровая двухспектральная камера, гиростабилизированная оптико-электронная система, РЛС бокового обзора, релейная аппаратура, средства радиотехнической разведки, РЭБ и радиационно-химической разведки.

Модификация: БЛА-05 / БЛА-07 / БЛА-08
Размах крыла, м: 3,40 / 2,40 / 4,1
Длина, м: 2,40 / 1,65 / 2,7
Масса, кг
-пустой: —
-Макс. взлетная: 70/35/90
Тип двигателя: 1 х ПД
-мощность, л.с.: 1 х
Старт: катапультный/катапультный/катапультный или ВПП
Посадка: парашют/парашют/парашют или ВПП
Диапазон скоростей полета, км/ч : 90-190 / 120-190 / 80-180
Радиус действия, км: 70 / 30-50 / 120
Продолжительность полета, ч: 2/3/8
Статический потолок, м: 3000/3000/4500

Прототип БПЛА-05 «Тимчак».

Установка БЛА-05 «Тимчак» на подъемник ТРК.

БПЛА-05 «Тимчак» на транспортно-пусковой установке.

БПЛА-05 «Тимчак» на транспортно-пусковой установке.

БПЛА-05 «Тимчак» на транспортно-пусковой установке.

БЛА-05 «Тимчак» в транспортном положении.

БЛА-05 «Тимчак» в походном положении на ТПМ.

Опытный образец БПЛА-07 комплекса «Тимчак».

БЛА-07 Комплекс «Тимчак».

БЛА-08 на комплекс ТПМ «Тимчак». МАКС-2009, фото Дмитрия Деревянкина.

БЛА-08 на комплекс ТПМ «Тимчак». МАКС-2009, фото Дмитрия Деревянкина.

Схема взаимодействия комплекса «Типчак».

.
Список источников:
Сайт ОАО «Концерн радиотехники «ВЕГА». Комплекс с БПЛА «Типчак».
Сайт Missiles.ru.Рыбинское конструкторское бюро «Луч» демонстрирует на МАКС-2005 серийный разведывательный комплекс с ДПЛА «Типчак».
Сайт Ракеты.ру. «Типчак» модернизируется.

Россия пытается вернуть ранее утраченные позиции в области БПЛА

Беспилотная авиация – динамично развивающаяся отрасль современной авиации. Достижения в технике и технологиях привели к быстрому развитию новых систем. В настоящее время беспилотные летательные аппараты (БПЛА) интенсивно внедряются в вооруженные силы многих стран мира, активно применяясь в вооруженных конфликтах.Наша страна, имевшая значительные достижения в этой области, сейчас пытается восстановить позиции. В СССР накопили неплохой задел по беспилотной тематике, в том числе тактического класса.

До недавнего времени на вооружении Российской армии оставались старые системы «Стриж» и «Полет», созданные в ОКБ им. А. Н. Туполева еще в 1970-х годах, и комплекс «Строй-П» с беспилотными аппаратами «Пчела», разработанный НИИ «Кулон» и ОКБ им.

А.С. Яковлев в конце 1980-х гг. К сожалению, экономические проблемы критического периода 1990-х годов привели к приостановке этих работ.

Утрачен первоначальный темп, разработки устарели, имеющийся научно-технический задел в этой области почти полностью запутался, в этой области наблюдается значительное отставание от ведущих производителей. Всплеск интереса к теме дронов произошел в России в середине 2000-х, когда некоторыми российскими, в основном частными, компаниями в инициативном порядке были предприняты шаги по созданию систем, преимущественно малого класса. Однако несколько лет Минобороны России проявляло слабый интерес к беспилотникам. Поддержать развитие этой тематики в нашей стране во многом удалось благодаря новаторской политике других силовых ведомств – МВД, ФСБ (в том числе погранслужбы) и МЧС. Символическая «Система» В начале и середине 2000-х заказы Минобороны РФ на разработку отечественного беспилотника были более чем скромными. Наиболее современными на вооружении российских военных уже давно являются беспилотные летательные аппараты тактического класса «Строй-П» «Пчела», разработанные еще в конце советской эпохи.

Увы, за 1990-е годы эта система очень сильно устарела. В начале 2000-х годов входящий в состав концерна «Вега» институт «Вывеска» провел модернизацию комплекса до версии «Строительство-ПД». Рыбинское КБ «Луч», в составе «Веги», в те же годы разрабатывало еще одну систему тактического класса — «Типчак». Однако, как и в случае с комплексом «Строй-ПД», деньги шли в основном на исследования и разработка. Концерн «Вега» и военное ведомство подписали годичный контракт на поставку такого комплекса, что было абсолютно символической акцией.Проблемы, связанные с нехваткой в ​​войсках современных беспилотных средств разведки и наблюдения, высветила ситуация 2008 года над Абхазией и Южной Осетией.

В ходе нее Минобороны России пробовало использовать имеющиеся боевые беспилотники, но ни один из них в полной мере не отработал поставленных задач. Русские войска были фактически слепы. Этот факт еще более контрастировал на фоне того, что грузинские военные эффективно применяли беспилотники, закупленные у израильской компании компании «Элбит».В отношении комплекса «Строй-ПД» военные указали на проблемы, среди которых, в частности, шумность беспилотника. Взлет осуществляется с помощью пороховых ускорителей, демаскирующих место старта.

Да и полет нельзя было считать секретным, из-за использования шумного двухтактного двигателя. Претензии по шумности предъявлял российский военный и к другому экземпляру «Веги» — БПЛА тактического класса «Типчак». Этот комплекс создается в рыбинском КБ «Луч».По словам бывшего замминистра обороны России Владимира Поповкина, комплекс применялся во время операции в Южной Осетии в 2008 году и показал себя далеко не лучшим образом. Помимо шумов было также отмечено низкое качество разведки, что было связано с использованием строчных телевизионных камер, которые не могли выдать соответствующую дату «изображение». Кроме того, они рассказали о проблемах с системой оповещения «Свой-чужой». Думаю, что события вокруг конфликта с Грузией стали тем рубиконом, после которого российское военное руководство в срочном порядке приняло серьезные меры по исправлению ситуации, продвинувшейся с развитием современных беспилотных систем и оснащением своих вооруженных сил.

Для начала были закуплены системы зарубежной разработки, а также серийно выпускаемые системы отечественных компаний. Затем последовало открытие ряда работ по созданию перспективных систем. Аварийное значение имеет также система ближнего действия с высоты птичьего полета 400, собираемая в России под маркой «Застава». Первые мероприятия заключались в закупке беспилотных комплексов Израиль – мирового лидера в области беспилотных комплексов с последующей сборкой дополнительной партии беспилотных комплексов в России.Первым о намерениях закупить израильских беспилотника заявлял в ноябре 2008 года начальник Генштаба генерал армии Николай Макаров. В результате Минобороны России приобрело систему ближнего действия «птичий глаз» 400 и поисковую систему средней дальности Mk II, разработанную израильским Aerospace Industries (IAI). По договору, подписанному в 2011 году, данные находятся по лицензии в России на заводе УЗГА в Екатеринбурге под брендами «Форпост» и «Форпост» соответственно.Решается вопрос модернизации и глубокой локализации комплекса тактического ранга «Аванпост».

На беспилотник планируется установить ряд систем отечественного производства, в том числе отечественную защищенную линию связи и систему IF, навигационную систему на основе ГЛОНАСС, аппаратную часть радиотехнической разведки, а также ретрансляцию данных, цифровую аэрофотосъемку и бортовую -смотрящий радар. Частная инициатива «Гранат-4». Параллельно с зарубежными закупками беспилотников в российском военном ведомстве были организованы сравнительные испытания имеющихся на российском рынке отечественных беспилотников.В основном это малогабаритные беспилотники, разрабатываемые российскими компаниями в инициативном порядке. В результате определились лидеры, получившие список требований на доработку своих систем. Как только это было сделано, российские военные начали активно закупать и эксплуатировать отечественную мля. Так, предприятие «Ижмаш – беспилотные системы» закупило аппараты семейства «Гранат».

Это же предприятие выпускало беспилотные комплексы «Груша». Постоянно растет количество закупок систем малой дальности «Элерон-3св».Еще в 2011 году он превысил 200 единиц. Однако львиную долю закупаемых и используемых российскими вооруженными силами систем составляют системы малого класса «Орлан-10» разработки компании Центр специальных технологий (СТЦ) из ст.

Петербург. К настоящему времени предприятие должно было поставить Минобороны России уже более тысячи мля. Новая россияськаия, что в интересах Минобороны России, российские компании в настоящее время ведут ряд работ по созданию перспективных беспилотных авиационных комплексов.Большинство из них началось после 2011 года и до настоящего времени не завершено, находясь на разных стадиях реализации. Одним из российских проектов в области тактических беспилотных комплексов является комплекс «Корсар», который создается в составе концерна «Вега» рыбинского КБ «Луч». В течение 2015-2016 гг. БЛА проходит летные испытания.

В августе прошлого года в прессе появились сообщения о том, что «Корсар» разбился во время испытаний незадолго до отправки на опытную эксплуатацию в Сирию. Кроме того, в России ведутся работы по созданию двух комплектов бла, относящихся к мужскому классу (средневысотные, большой выносливости).Одним из них является комплекс БЛА «Орион», который в рамках ОКР «Следы» создает компания «Кронштадт» (ранее называлась «Транзас»). Систему с более тяжелым БПЛА «Альтаир» по теме «Альтиус» разрабатывает казанское ОКБ. М.

П.Симонов (ранее ОКБ «Сокол»). Оба контракта на разработку были подписаны в октябре 2011 года. Обе системы в настоящее время находятся на стадии летных испытаний. Работы над проектом тяжелого разведывательно-ударного БПЛА по теме «Охотник» ведутся компанией «Сухой».

Первый полет БПЛА ожидается в 2018 году. Кроме того, цаги и эмз им. Мяшишев принимают участие в работе над проектом создания российского высотного БПЛА по теме «Обзор-1». В 2016 году планировалось начать строительство первого прототипа БПЛА. Разбор палеоботаники России от ведущих стран в области БПЛА может быть преодолен благодаря высоким требованиям к беспилотникам в правоохранительных и гражданских структурах, а также тому количеству внимания, которое в последние годы уделяется этой теме со стороны заказчиков.

Однако, чтобы эффективно действовать в дальнейшем, следует тщательно проанализировать имеющийся опыт, в том числе негативные моменты, и сделать правильные выводы. Модернизация существующих систем, являющаяся во многих случаях рациональным шагом (особенно в малоресурсных условиях), в случае отечественной мля, к сожалению, не оправдана. Например, тот же комплекс «Строй-пд» создавался в другую эпоху, под совершенно другие требования. Спустя уже более 15 лет никакие модернизации не смогли приблизить его к современным зарубежным беспилотникам.Аналогичное утверждение, вероятно, можно применить и к другим БПЛА, разработанным в советское время. Что касается военно-технического сотрудничества с Израилем , то оно, с одной стороны, может быть выгодно для России, но, с другой стороны, имеет ряд негативных моментов.

Уровень отношений с Израилем и его основным союзником — США — не позволяет рассчитывать на то, что у России в обозримом будущем появится возможность закупить в этой стране самые современные БПЛА.Кроме того, даже если есть гипотетическая возможность положительного решения, эти системы нужны.

Фейсбук

Твиттер

Пинтерест

Отечественное вооружение и военная техника. Комплексы артиллерийской разведки семейства Зоопарк Схема взаимодействия комплекса Типчак

Боевая экипировка военнослужащего «Ратник» — один из самых масштабных проектов модернизации российской армии. Применительно к этой программе понятие оборудования настолько широко и обширно, что описать все его элементы в одной статье или изобразить на одной фотографии практически невозможно.

Для рядовых военнослужащих, получающих первые комплекты «Ратник» с конца 2014 года, это, в первую очередь, удобная форма из современных тканей с множеством элементов для летнего, зимнего и демисезонного периодов, легкий композиционный защита, покрывающая до 90% тела, легкий шлем, хорошо надевающийся на голову.

Для посетителей выставки «Воин» — это образ солдата будущего, увешанного ультрасовременной компьютерной техникой, видящего сквозь стены и стреляющего из-за угла с помощью нашлемного монитора.

Всего в экипировку входит более 70 элементов, которые связаны между собой и дополняют друг друга конструктивно и функционально.

Чтобы понять, что такое боевая экипировка российского военнослужащего сегодня, мы провели серию интервью.Об основных элементах комплекта «Ратник» нам рассказали специалисты головного разработчика программы — АО «ЦНИИТОЧМАШ» (входит в госкорпорацию Ростех). Своими впечатлениями от новой техники с нами поделились бойцы разведывательной роты одной из воинских частей, где проходили испытания. Электронную начинку экипировки «солдата будущего» мы обсудили с генеральным конструктором ОАО «Радиоавионика» Александром Каплиным.

Мода для выживания

Комплект боевой экипировки представляет собой комплекс из пяти интегрированных друг в друга систем: поражения, защиты, управления, жизнеобеспечения и энергоснабжения.То есть программа «Ратник» охватывает практически все, что необходимо солдату на поле боя: от обуви и одежды до оружия, медикаментов, средств прицеливания, наблюдения, связи, наведения и целеуказания артиллерии и авиации.

«Мы испытали все комплекты одежды второго поколения, совершили марши на 5 и 20 км, прошли полосу препятствий, — рассказывает командир разведвзвода Иван Величко. Прохождение полосы препятствий в полном защитном обмундировании нам продемонстрировали пятеро разведчиков, один из них с крупнокалиберным пулеметом в руках. Улыбающиеся солдаты хвалят новую одежду, которая всегда соответствует погоде, легкую и удобную каску, защитные очки и многофункциональный нож-инструмент. Обувь от компании Faraday впечатляет: дышащая мембрана Gore-Tex, нескользящая усиленная подошва Vibram, вес на уровне лучших треккинговых ботинок (как летних, так и зимних моделей).

Противоосколочный бронешлем массой всего 1 кг гарантирует такой же уровень защиты, как и зарубежные аналоги массой не менее 1.3 кг. Регулируемый ремень безопасности под телом помогает подогнать шлем по размеру головы и обеспечивает дополнительную амортизацию в случае ударов и обломков.

Удобный и достаточно легкий бронежилет со встроенной системой быстрого сброса надевается и снимается очень легко, а для того, чтобы выгрузить раненого солдата, нужно просто потянуть за шпильку (раньше жилет приходилось снимать через голову или перерезать ремни).

Бронежилеты из комплекта «Ратник» комплектуются керамокомпозитными бронепанелями, выполненными из слоя керамической плитки и композитной подложки. Керамика характеризуется очень высокой твердостью при относительно небольшом весе. Внешний керамический слой эффективно разрушает пулю, а усиленная композитная подложка задерживает ее осколки и керамические осколки. В стандартной комплектации бронежилет «Ратник» весит чуть более 7 кг, что значительно меньше веса предшественника. Существует также штурмовая экипировка для бронежилетов, в которой уровень защиты повышен до максимального (шестого) класса, предусмотрена противопульная защита боковых зон и области паха.При этом масса бронежилета достигает 15 кг.

Так выглядит бронеплита из керамокомпозита после попадания десяти бронебойно-зажигательных пуль из снайперской винтовки СВД с дистанции 10 м. С другой стороны, та же пластина выглядит как новая.

На предприятии ЦНИИТОЧМАШ в подмосковном Климовске нам показали штурмовую нагрудную бронепанель разработки ООО НПФ «Техинком», которая выдержала десять попаданий бронебойно-зажигательных пуль при стрельбе из снайперской винтовки СВД с дистанции 10 м. Обратная сторона пластины осталась абсолютно гладкой, без единой выпуклости. Это означает, что военнослужащий, защищенный бронежилетом с такими панелями, не получит контузии и останется боеспособным.

МФУ носится в нагрудном кармане, имеет буквенно-цифровой индикатор и дает доступ ко всем функциям комплекса через систему контекстного меню. В частности, вы можете использовать его для набора текстовых сообщений и использования навигатора.

Также заслуживают внимания специальные защитные костюмы.Комбинезон «Пермячка» из специальной баллистической арамидной ткани способен защитить военнослужащего от летящих со скоростью до 140 м/с осколков снарядов массой 1 г, а также от действия открытого пламени в течение 10 с. . Комплект для членов экипажа бронетехники «Ковбой» поможет танкисту выжить в случае поражения и пожара в танке.

Панель управления не имеет экрана и работает по принципу «палец-кнопка».

Повелитель грома

Система управления – это та часть «Ратника», которая и сегодня выглядит фантастически, хотя на самом деле включенный в программу разведывательно-командный и связной комплекс (КРУС) «Стрелец» стоит на вооружении Российской армии с 2007. На данный момент актуально второе поколение «Стрельца», выпускается с 2011 года и постоянно совершенствуется.

По меткому описанию генерального конструктора ОАО «Радиоавионика» Александра Каплина, КРУС «Стрелец» представляет собой персональный компьютер с периферийными устройствами, размещаемыми поверх солдатского разгрузочного жилета. Его возможности, как и любого другого компьютера, ограничены только поставленными задачами и фантазией разработчиков. Комплекс гарантирует решение всех информационных задач, с которыми может столкнуться военнослужащий.

Защищенный высокоскоростной радиоканал обеспечивает передачу голоса и данных. Данные могут включать в себя текстовые сообщения (предустановленные и пользовательские), фотографии и видео и, конечно же, географические координаты. Система спутниковой навигации практически исключает возможность для солдата заблудиться, а для командира — упустить бойца из поля зрения.

На экране персонального компьютера командира расположение всех бойцов отображается на карте местности и обновляется в режиме реального времени. Высокая скорость обновления (раз в секунду), ставшая возможной благодаря специальному высокоскоростному радиоканалу, выгодно отличает КРУС «Стрелец» от аналогов, использующих для передачи данных стандартные радиостанции. В них скорость обновления может достигать 10-30 секунд, так как информация обо всех бойцах подразделения передается по каналам связи с низкой или средней скоростью передачи данных.

Командир может мгновенно отправить солдата в нужную точку, просто наведя ее стилусом на карту.Причем боец ​​получит не просто координаты пункта назначения, а сложный маршрут. КРУС укажет солдату дорогу стрелкой на экране, поможет обойти минные поля и опасные зоны.

Одна из модификаций «Стрельца» включает дальномерно-угломерный прибор. Наводчику достаточно видеть цель: на основании показаний лазерного дальномера и измерителя угла места цели, а также собственных координат КРУС моментально рассчитает координаты цели, а заодно отправит ее фото командиру.Остается только дать команду открыть артиллерийский огонь или нанести удар по авиации.

Разумеется, «Стрелец» совместим с различными оптико-электронными прицелами и нашлемными мониторами, что позволяет вести стрельбу из-за укрытия. Этот зрелищный трюк с гордостью демонстрируют на выставках разработчики Felin и Gladius, французские и немецкие аналоги Ратника. Однако Александр Каплин убежден, что передача видеоинформации в бою имеет далеко не такое важное значение, как обеспечение хорошего баланса массогабаритных характеристик, защиты и времени работы без подзарядки при решении основных, то есть наиболее распространенных боевых задач.

Современный смартфон вряд ли протянет день без розетки в режиме ожидания. КРУС «Стрелец» работает 12 часов на одном аккумуляторе (и 24 часа на двух) в режиме непрерывной голосовой связи и передачи данных. Комплекс работает при температуре от минус 40 до плюс 60°С, выдерживает серьезные удары, погружение в воду и грязь.

«Спецподразделение Радиоавионики занимается подготовкой и сбором информации в войсках, сопровождает приборы на учениях и везде, где это возможно, — говорит Александр Юрьевич. — Практика показывает, что в жизни часто возникают ситуации, которые просто невозможно предсказать. Поэтому требования Минобороны к защите техники не надуманные. При этом, если первые ранцевые образцы КРУС, ощетинившиеся антеннами, представляли для солдата сплошную головную боль, то солдаты практически не замечают нагрузки от размещения современного комплекса на транспортном жилете «Ратник».

От Арктики до тропиков

Боевые комплекты «Ратник» уже доставляются в воинские части, но программа еще далека от завершения.В настоящее время за попадание в комплект борются лучшие образцы стрелкового оружия, прицельных приспособлений и приборов наблюдения, включая тепловизоры, приборы ночного видения, нашлемные фотоаппараты и мониторы. На поражение «Ратника» претендуют автоматы Калашникова АК103-3 и АК-12 (об АК нового поколения мы подробно писали в мае 2012 года), а также оружие со сбалансированной автоматикой разработки завода Дегтярева. Многие компании-разработчики создают перспективные продукты с прицелом на третье и даже четвертое поколение «Ратника».

Оружие концерна «Калашников» (входит в госкорпорацию Ростех) оснащено складным телескопическим прикладом, регулируемым под анатомические особенности и снаряжение бойца, планками Пикатинни на крышке ствольной коробки и цевьем для крепления прицельных приспособлений. На фото: тепловизионный прицел, коллиматорный прицел, двукратная лупа, лазерный целеуказатель и прозрачный магазин, облегчающий подсчет оставшихся патронов.

Генеральный директор ОАО «ЦНИИТОЧМАШ» Дмитрий Семизоров одним из главных преимуществ техники «Ратник» называет ее гибкость и универсальность: «Модульный принцип построения элементов позволяет комплектовать различные подразделения в зависимости от воинской специальности и боевых задач.Имея богатый опыт разработки военной экипировки для военнослужащих, мы создали комплект, одинаково эффективно функционирующий как в экстремальных температурных условиях Арктики, так и в жарких тропиках. »

Базовый комплект КРУС «Стрелец»

Конек ОАО «Радиоавионика» — разработка модификаций КРУС «Стрелец» для различных воинских специальностей и боевых задач. Комплекты постоянно собираются в разгрузочном жилете, при этом боец ​​избавлен от необходимости собирать систему для отдельных задач, а также отдельно хранить компоненты КРУС.

1. Гарнитура с активным шумоподавлением защищает слух солдата от грохота выстрелов, но при этом усиливает тихие звуки

2. Пульт оперативного управления располагается на груди бойца в открытом виде и дает мгновенный доступ к основным функциям КРУС. Пульт ДУ построен по принципу «палец-кнопка» и управляется прикосновением. Есть рация, кнопка «раненый», кнопка переключения абонента, кнопка включения/выключения КРУС и программируемая горячая клавиша

3.Спутниковая навигационная система

4. Контейнер для основного источника питания, он же аккумуляторная батарея КРУС. Для продления времени работы без подзарядки к системе можно подключить два и более аккумуляторов одновременно. В последних модификациях комплекса контейнер содержит встроенное зарядное устройство

5. Аппаратный контейнер содержит все компьютерное оборудование КРУС. Стандартно располагается в жилете с левой стороны бойца. Компьютер может работать при температуре от -40 до +60°С, надежно защищен от воды, грязи и ударов

6.Кабели для подключения дополнительных устройств, в частности дальномера-угломера

7. Многофункциональный пульт управления дает доступ ко всем функциям КРУС через контекстные меню буквенно-цифрового индикатора. Кнопки на пульте достаточно большие, чтобы их было удобно нажимать в перчатках

8. Индивидуальный модуль радиосвязи

По словам Генерального конструктора Александра Каплина, новая техника была проверена при высадке десанта, бойцы бегали с ней по штурмовой полосе, пробирались сквозь заросли и даже поднимались на Эльбрус.По результатам испытаний комплекс был серьезно доработан. Только после того, как он получил положительное заключение от военных, «Стрелец» был включен в гособоронзаказ. «В войска уже поставлено несколько тысяч комплектов», — сказал Каплин «Интерфаксу-АВН».

В первую очередь ими оснащают миротворческие подразделения, разведчиков и десантников. Например, этой осенью 15-я бригада «Голубых касок» из Самарской области получила более 250 таких комплектов. Несколькими месяцами ранее они поступили в миротворческий батальон Восточного военного округа.Новую технику также осваивают сибирские разведчики и представители других родов и родов войск.

В состав комплекса входят персональный компьютер командира, спутниковая радиостанция, УКВ-радиостанция, дальномер-угломер, переносная РЛС ближней разведки «Фара-ВР», унифицированная аппаратура передачи информации, а также индивидуальные и групповые навигационные комплексы работает по данным ГЛОНАСС и GPS. Кроме того, «Стрелец» оснащен системой опознавания «свой-чужой».Он может сопрягаться со всеми отечественными средствами разведки и целеуказания, РЛС, прицельными устройствами и дронами.

Все это в совокупности делает комплекс достаточно универсальным помощником тактического командира. Не случайно именно он вошел в боевую экипировку нового «Ратника» и был полностью увязан с другими подсистемами этого боеприпаса. Основной задачей «Стрельца» является подготовка информации для эффективного ведения боя ротой, взводом, отделением и отдельными военнослужащими.По команде человека комплекс идентифицирует цели противника, определяет их координаты, производит целеуказание и подготавливает данные для стрельбы.

Если, например, речь идет об отделении солдат, то «Стрелец» будет обеспечивать связь и взаимодействие между ними на расстоянии до 1,5 километров. Автономный модуль позиционирования с инерциальной системой поможет солдату определить свои координаты даже вне зоны действия спутниковой навигации.При необходимости «Стрелец» работает и как ретранслятор, значительно увеличивая дальность приема сигналов по защищенным каналам связи.

Персональный компьютер «Стрелец» входит в боевую экипировку каждого командира отделения, взвода или роты. Одной из его функций является отображение тактической обстановки на фоне цифровой карты местности. Компьютер генерирует команды, которые отправляются подчиненным в виде озвученных «текстовых сообщений». Он также может передавать изображения и видео.

По словам Каплина, благодаря Стрельцу командир видит сложную картинку, на основании которой либо принимает решение, либо передает информацию старшим командирам с помощью коротковолновых или спутниковых радиостанций. Что касается рядовых, то они оснащены многофункциональными информационными устройствами, встроенными в так называемые «умные» жилеты.

И еще одна важная деталь. Специалисты утверждают, что наш «Арчер» по основным показателям не уступает французскому «Филину» и немецкому «Гладиусу».Но стоит гораздо меньше. Кроме того, за счет открытой архитектуры устройств этот комплекс имеет хороший ресурс для модернизации.

Сухопутные войска современной армии нуждаются в большом количестве специальной техники и электронного оборудования. В частности, артиллерии нужны системы радиолокационной разведки, способные вести наблюдение за заданной территорией и следить за результатами стрельбы. В настоящее время основными отечественными средствами этого класса являются комплексы семейства Zoo.

Комплекс 1Л219 «Зоопарк»

Разработка комплекса радиолокационной артиллерийской разведки 1Л219 «Зоопарк» началась в соответствии с постановлением Совета Министров СССР от 5 июля 1981 года.Новая РЛС предназначалась для замены существующих видов техники, прежде всего комплекса 1РЛ239 «Рысь», который активно использовался в войсках. Головным разработчиком проекта назначен НИИ «Стрела» (г. Тула), В.И. Симачев. К работе привлекались и другие организации. Например, НПП «Исток» (Фрязино) отвечала за разработку СВЧ-оборудования, а тульский завод «Арсенал» должен был построить опытные образцы готового комплекса.

Следует отметить, что одно постановление Совмина требовало создания сразу двух комплексов артиллерийской разведки.Системы «Зоопарк-1» и «Зоопарк-2» должны были иметь разные характеристики и отличаться некоторыми компонентами. Это подразумевало максимально возможную унификацию техники двух типов.

Самоходная РЛС 1Л219 «Зоопарк-1»

Разработка нового проекта на определенном этапе столкнулась с некоторыми трудностями, что привело к смещению сроков выполнения разных этапов. Итак, эскизный вариант проекта 1Л219 «Зоопарк» был выполнен за два года: он был готов в 1983 году.В следующем году была подготовлена ​​техническая версия проекта. В 1986 году задействованные в проекте организации завершили все работы по подготовке конструкторской документации, но начало строительства опытных разведывательных комплексов было отложено в связи с изменившимися требованиями заказчика.

19 июня 1986 года Совет Министров издал новое постановление, определившее дальнейшее развитие систем радиолокационной разведки для артиллерии. Военные пожелали получить не только самоходную машину с комплексом радиоэлектронного оборудования, но и ряд других средств.В соответствии с новым постановлением требовалось разработать новый комплекс средств, в который должна была войти машина «Зоопарк». В связи с изменением требований заказчика разработчикам проекта пришлось заново разрабатывать некоторые элементы комплекса. Переделке подверглась часть радиоэлектронного оборудования, в том числе аппаратура обнаружения целей.

Из-за многочисленных доработок строительство экспериментального транспортного средства Зоопарка было отложено. Он был выпущен для предварительных испытаний только в 1988 году.Этот этап проверок, сопровождавшийся различными доработками, продолжался до весны 1990 г., когда на государственные испытания было предъявлено несколько опытных образцов. В течение года техника прошла испытания в сухопутных войсках нескольких военных округов. В ходе этих мероприятий была собрана вся необходимая информация о работе комплекса в условиях строевых частей.

В ходе всех испытаний были подтверждены проектные характеристики комплекса и выявлены преимущества перед существующей системой «Рысь».В частности, на 10% увеличена дальность, вдвое увеличено поле зрения, в 10 раз увеличена пропускная способность автоматики. По результатам государственных испытаний на вооружение принят комплекс радиолокационной артиллерийской разведки 1Л219 «Зоопарк-1». Соответствующий приказ командования подписан 18 апреля 1992 года.

Разведывательный комплекс «Зоопарк-1» предназначался для наблюдения за указанными районами, слежения за артиллерией противника и контроля результатов стрельбы их батарей. Для обеспечения возможности боевой работы на одних позициях с артиллерией все оборудование комплекса было смонтировано на самоходном шасси.За основу комплекса был выбран универсальный трактор МТ-ЛБу. При боевой массе машины около 16,1 т обеспечивается максимальная скорость 60-62 км/ч. Все объекты комплекса контролируются экипажем из трех человек.

На крыше базового шасси смонтирован антенный пост, выполненный в виде поворотной платформы с установленной на ней фазированной антенной решеткой. В походном положении антенна опускается в горизонтальное положение, а вся стойка вращается вдоль корпуса машины.Антенная решетка входит в состав трехкоординатной радиолокационной станции и позволяет отслеживать сектор шириной до 60° по азимуту. Сектор обзора по углу места около 40°. Возможность поворота антенного поста позволяет менять сектор наблюдения, не перемещая всю машину.

РЛС комплекса 1Л219 работает в сантиметровом диапазоне и управляется бортовыми цифровыми вычислительными машинами типа «Электроника-81Б» и «Сивер-2». Все операции по сопровождению заданного сектора, обнаружению целей и выдаче обработанной информации выполняются автоматически.Расчет комплекса имеет возможность следить за системами и при необходимости вмешиваться в их работу. Для отображения информации об обстановке на рабочих местах командира и оператора предусмотрены черно-белые экраны на ЭЛТ.

Схема системы 1Л219

Основной задачей разведывательного комплекса 1Л219 «Зоопарк-1» являлось обнаружение позиций ракетных войск и артиллерии противника, а также расчет траекторий снарядов. Кроме того, можно было управлять стрельбой собственной артиллерии.Основным методом определения координат и траекторий было сопровождение малоразмерных высокоскоростных баллистических целей — снарядов. Станция должна была автоматически отслеживать снаряды, рассчитывать их траектории и определять местонахождение орудий или пусковых установок.

Автоматика комплекса «Зоопарк-1» способна обнаруживать не менее 10 огневых позиций противника в минуту. Одновременно обеспечивается сопровождение не более 4-х целей. Вероятность определения положения орудия при первом выстреле определялась на уровне 80 %.

В ходе боевой работы комплекс должен был определять текущие параметры летящего снаряда, а также рассчитывать его полную траекторию по известному району. После этого автоматика выдавала на командный пункт информацию о месте пуска снаряда. Далее эти сведения должны были быть переданы артиллерии для нанесения ответного удара по огневой позиции противника с целью уничтожения его техники и вооружения. Для определения собственного положения, используемого при определении координат целей, используется система топогеодезической привязки 1Т130М «Маяк-2».

Серийное производство самоходных радиолокационных комплексов артиллерийской разведки 1Л219 «Зоопарк-1» поручено предприятию «Вектор» (г. Екатеринбург). Первоначально предполагалось, что комплексы 1Л219 будут использоваться в ракетных войсках и артиллерии на полковом уровне. Каждый полк и бригада должны были иметь свои системы такого типа, предназначенные для слежения за артиллерией противника и выдачи координат для контрбатарейного боя.

Тем не менее, распад Советского Союза не позволил полностью и быстро реализовать все имеющиеся планы.Серийное строительство машин «Зоопарк-1» велось сравнительно медленными темпами, однако за последние годы сухопутным войскам удалось получить определенное количество такой техники. Все станции 1Л219 используются в системе управления артиллерийскими соединениями и успешно решают поставленные перед ними задачи.

Комплекс 1Л220 «Зоопарк-2»

Постановлением Совета Министров от 5 июля 1981 г. требовалось разработать сразу две системы радиолокационной разведки. Первый, 1Л219, был создан тульским НИИ «Стрела» в кооперации с рядом других предприятий.Разработка второго комплекса с обозначением 1Л220 была поручена НПО «Искра» (Запорожье). Задачей второго проекта было создание еще одного разведывательного комплекса с увеличенной дальностью обнаружения. В остальном цели и задачи проектов были одинаковыми.

В рамках проекта «Зоопарк-2» разработан комплекс радиоэлектронной аппаратуры, пригодный для установки на различные шасси. Заказчику планировалось предложить сразу две модификации разведывательного комплекса, смонтированные на разных шасси.Был проект машины на базе гусеничного шасси ГМ-5951 и колесного шасси КрАЗ-63221. Колесный комплекс получил собственное обозначение 1Л220У-КС. В случае гусеничного шасси электронное оборудование размещалось внутри легкобронированного корпуса, на крыше которого устанавливался поворотный антенный пост. Проект колесной машины предполагал использование кузова-фургона с соответствующим оборудованием.

Комплекс 1Л220 «Зоопарк-2» на гусеничном шасси

По общей архитектуре «запорожский» вариант комплекса напоминал машину, разработанную тульскими специалистами. Комплекс 1Л220 предлагалось оснастить радиолокационной станцией с фазированной антенной решеткой, установленной на поворотном основании. Работая в сантиметровом диапазоне, станция должна была обнаруживать подлетающие артиллерийские снаряды.

Электроника комплекса «Зоопарк-2» позволяла в автоматическом режиме следить за обстановкой, искать цели и определять их траектории, при этом рассчитывая местонахождение орудий противника.

После распада СССР предприятия, задействованные в программе «Зоопарк», остались в разных странах, что привело к серьезным трудностям в работе.Несмотря на все проблемы, НПО «Искра» продолжило работы и завершило создание нового комплекса артиллерийской разведки. Из-за некоторых проблем пришлось провести дополнительную доработку проекта. Обновленный вариант проекта получил обозначение 1Л220У.

В связи с экономическими проблемами страны, необходимостью доработки проекта и т.п. испытания прототипа системы «Зоопарк-2» начались только в конце девяностых годов. По результатам испытаний система была принята на вооружение украинской армии в 2003 году.Впоследствии украинские предприятия в сотрудничестве с зарубежными организациями построили некоторое количество такой техники, поставленной в вооруженные силы.

По имеющимся данным, за счет доработок радиоэлектронного оборудования удалось значительно улучшить характеристики комплекса 1Л220У по сравнению с «тульским» 1Л219. Станция машины украинской разработки способна отслеживать сектор шириной 60° по азимуту. РЛС может обнаруживать оперативно-тактические ракеты на дальности до 80 км.При применении противником реактивных систем залпового огня максимальная дальность обнаружения в зависимости от типа ракеты составляет 50 км. Минометные мины калибра до 120 мм замечаются станцией на дальности до 30 км. Заявлена ​​возможность обнаружения до 50 огневых позиций противника в минуту.

Комплекс 1Л219М «Зоопарк-1»

В начале девяностых годов НИИ «Стрела» приступил к разработке модернизированного варианта комплекса «Зоопарк-1». Обновленная версия комплекса получила индекс 1Л219М.В некоторых источниках встречаются различные дополнительные обозначения этого комплекса, в частности, иногда фигурирует название «Зоопарк-1М». Однако такое «имя» впоследствии было присвоено другому комплексу семейства.

Станок 1Л219М «Зоопарк-1»

Целью проекта 1Л219М была замена устаревшей техники на новую с улучшенными характеристиками. Например, был заменен PCBM. В обновленном комплексе для управления работой автоматики используется компьютерная техника семейства «Багет».Кроме того, в проекте модернизации использовалась новая система топогеодезической привязки. Для точного определения собственных координат модернизированная машина «Зоопарк-1» получила топограф 1Т215М и приемник системы ГЛОНАСС.

По словам разработчика, в проекте 1Л219М удалось значительно улучшить характеристики радиолокационной станции. Таким образом, дальность обнаружения оперативно-тактических ракет была увеличена до 45 км. Максимальная дальность обнаружения ракет увеличена до 20 км. При применении противником минометов калибра 81-120 мм определение огневой позиции возможно на дальности до 20-22 км.

Автоматика комплекса 1Л219М способна обрабатывать до 70 целей в минуту. Одновременно отслеживается до 12 объектов. Для автоматического расчета полной траектории вражеского боеприпаса с определением точки пуска и точки попадания требуется не более 15-20 с.

Помимо радиолокационного оборудования, модернизации подверглись расчетные рабочие места.Главным нововведением стало использование цветных мониторов, на которые выводится вся информация об обстановке в зоне ответственности станции. Все данные об обнаруженных огневых позициях противника автоматически передаются на командный пункт и затем могут быть использованы для ответного удара.

Разработка проекта 1Л219М «Зоопарк-1» была завершена в середине девяностых годов. Вскоре после этого начались испытания прототипа. По некоторым данным, в ходе испытаний были выявлены многочисленные недостатки, прежде всего связанные с надежностью различных агрегатов. Вследствие этого было принято решение доработать систему с целью улучшения характеристик, не соответствующих предъявляемым требованиям.

Станок 1Л219М «Зоопарк-1»

Точных сведений о производстве и эксплуатации комплексов 1Л219М нет. В некоторых источниках упоминается о строительстве такой техники и даже ее использовании в некоторых недавних конфликтах. Однако полных доказательств этому нет. Вероятно, было принято решение не начинать серийное производство новой техники из-за отсутствия серьезных преимуществ перед существующей, а также из-за тяжелого экономического положения вооруженных сил.Тем не менее комплекс «Зоопарк-1» в обновленном варианте демонстрировался на различных выставках.

Комплекс 1Л260 «Зоопарк-1М»

Последним на данный момент комплексом артиллерийской разведки семейства «Зоопарк» является система с индексом 1Л260, созданная в 2000-х годах. После не очень удачного проекта 1Л219М тульский НИИ «Стрела» продолжил работы по созданию новых радиолокационных станций для сухопутных войск. К настоящему времени предприятие «Стрела» получило статус научно-производственного объединения и вошло в состав концерна ПВО «Алмаз-Антей».

Самоходная РЛС 1Л261 «Зоопарк-1М»

Комплекс «Зоопарк-1М», несмотря на свое название, является не модернизированным вариантом существующей техники, а совершенно новой разработкой. Например, новый комплекс включает в себя сразу несколько компонентов, выполняющих различные функции. Основным элементом комплекса является самоходная радиолокационная станция 1Л261 на гусеничном шасси. Кроме того, к боевой работе привлекаются машина технического обслуживания 1И38 и резервная силовая установка. Вспомогательные элементы комплекса смонтированы на автомобильном шасси.По некоторым данным, самоходная РЛС при необходимости может выполнять поставленные задачи самостоятельно и без помощи дополнительных элементов комплекса.

Самоходная РЛС 1Л261 отличается от своих предшественников иной компоновкой основных агрегатов. Как и прежде, все агрегаты машины установлены на гусеничном шасси, в качестве которого используется машина ГМ-5955. На крыше корпуса смонтирован антенный пост с механизмами подъема и поворота. В походном положении ФАР размещается на средней и кормовой части крышки корпуса.Боевая масса машины превышает 38 тонн. Работой всех систем управляет экипаж из трех человек.

При подготовке комплекса к работе антенна поднимается и может вращаться вокруг вертикальной оси, изменяя поле зрения. Конструкция с фазированной решеткой позволяет расчету станции отслеживать объекты, расположенные в секторе шириной 90° по азимуту. Точные характеристики дальности обнаружения целей пока не оглашаются. По ранее опубликованным данным, станция 1Л261 способна определять огневую позицию артиллерии противника с погрешностью до 40 м.При расчете точки пуска ракет реактивных систем залпового огня погрешность составляет 55 м, точки пуска баллистических ракет — 90 м.

Полный состав комплекса 1Л260 «Зоопарк-1М»

Точных сведений о текущем состоянии проекта 1Л260 «Зоопарк-1М» нет. По некоторым данным, несколько лет назад Минобороны России заказало некоторое количество таких комплексов, но подробности контракта не разглашаются. Кроме того, в 2013 году мог быть проведен один из этапов испытаний комплекса.Официальная информация о комплексе «Зоопарк-1М» и его перспективах пока не публиковалась.

Комплекс воздушной разведки «Типчак» разработан Конструкторским бюро «Луч» в Рыбинске. Работы по его созданию начались в конце 80-х годов. В конце 2006 — начале 2007 года комплекс успешно прошел первый этап государственных испытаний. Комплекс воздушной разведки «Типчак» с БПЛА-05 (бывший 9М62) предназначен для обнаружения с воздуха различных объектов, их опознавания, определения и передачи в реальном времени потребителям их координат в любое время суток на дальность до 40 км. с наземного пункта управления…При необходимости может быть заменен на радиотехническую или химическую разведку, релейную и другую аппаратуру.

Комплекс обеспечивает высокую точность сопровождения БПЛА на маршруте и возможность установки на него различной полезной нагрузки, использование аппарата автономно (по программе) и в режиме прямого радиоуправления. Разведку наземных объектов могут вести одновременно два самолета. Дальность действия комплекса определяется дальностью действия радиолинии и может быть увеличена за счет установки новой с повышенными возможностями.

В состав комплекса «Типчак» входят 4 аппарата и до 6 БПЛА:

— Беспилотный летательный аппарат БЛА-05 «Типчак» предназначен для перевозки разведывательно-приемопередающей аппаратуры с целью приема и передачи на наземный пункт управления информации в в режиме реального времени, как в автономном (по программе), так и в радиокомандном полете по заданному маршруту. Высокая технологичность обеспечивает быструю сборку БЛА в разобранном виде и подготовку его (не более 15 минут) к полету непосредственно перед использованием.Поршневой двигатель используется в качестве двигательной установки в беспилотном многоразовом летательном аппарате.

— Антенная машина служит для передачи команд управления одновременно на два БПЛА, определения их координат радиолокационным методом, приема телеметрической, навигационной и видовой информации. В нем размещена аппаратура управления двумя БПЛА и 12-метровое антенно-мачтовое устройство, обеспечивающее надежное управление и обмен информацией с низколетящими БПЛА. Электроснабжение осуществляется от трехфазной сети переменного тока 380/22 В (50 Гц) или от встроенных дизель-генераторов.

— Машина оператора предназначена для управления комплексом и обеспечивает регистрацию, обработку и отображение телеметрической и визуальной информации, ее коррекцию, привязку к цифровой карте местности, определение объектов разведки и их координат, а также взаимодействие с органы управления и потребители разведывательной информации.
Выдача формализованного отчета после окончания разведки не превышает 30 секунд.

— Транспортно-пусковая машина (ТРМ) предназначена для хранения и транспортировки 6 контейнеров с БЛА, их подготовки и запуска с помощью пневматической катапульты.При подготовке БПЛА к пуску аппарат занимает позицию. Одновременно со сборкой самолета производится подготовка пневмосистемы, с помощью которой после установки БЛА на катапульту производится его запуск.
Автомобиль представляет собой колесное шасси на базе автомобиля КамАЗ с платформой с катапультным устройством, пультом управления, шестью контейнерами для БПЛА, дизель-генераторной установкой и аппаратурой контроля работоспособности.
Катапульта ТПМ обеспечивает взлет БПЛА массой до 70 кг с ускорением до 12 единиц в момент отрыва.Время развертывания и складывания машины не превышает 20 минут, потребляемая мощность 14 кВт. Запас топлива для двигателя БПЛА обеспечивает не менее 30 пусков.

— Автомобиль технической поддержки используется для проведения регламентных работ с БПЛА, поиска и отбора приземлившихся ЛА, их мелкого ремонта при необходимости, контроля работоспособности БПЛА и доставки на ТЗМ для повторного использования, а также перевозки запаса расходных материалов и запасные части.

Существующая конфигурация комплекса обеспечивает удобство эксплуатации и соответствует требованиям заказчика.При необходимости с учетом массогабаритных параметров техники комплекс может размещаться на одной машине с прицепом и поставляться в уменьшенной комплектации. При этом снижается общая стоимость комплекса, повышается его мобильность, но значительно ухудшаются условия работы операторов.

В 2007 году БПЛА-05 в составе комплекса успешно прошел государственные и войсковые испытания и находится в опытной эксплуатации. Комплекс позволяет значительно повысить эффективность пушечной и реактивной артиллерии.Это обеспечивается предоставлением подробной разведывательной информации о местности и объектах противника, ведением разведки в глубине района боевых действий с минимальным риском для личного состава, снижением расхода боеприпасов при нанесении ударов, повышением качества и оперативности обмена информацией между подразделениями при взаимодействии с командованием. и контролирующие органы.

Основными достоинствами комплекса являются наличие цифровой помехоустойчивой радиолинии управления и передачи широкополосной информации, надежного пилотажно-навигационного комплекса, малогабаритной оптико-электронной системы высокого разрешения, информационно-программного комплекса для автоматизированная обработка разведывательной информации в режиме реального времени и современная элементная база.

По данным КБ «Луч» в настоящее время проводится поэтапная модернизация комплекса «Типчак» с целью повышения его основных тактико-технических характеристик — дальность действия до 100:120 км, время полета БПЛА до 6:8 часов , а также в сторону уменьшения количества машин сопровождения и снижения затрат. Комплекс «Типчак» рассматривается в перспективе как база для дальнейшего развития — с использованием его унифицированных элементов и технологий планируется создание ряда новых комплексов с БПЛА различного назначения малой и средней дальности, которые крайне необходимы для модернизации Вооруженных Сил Российской Федерации, а также для обеспечения охранных сооружений и промышленных сооружений.

Так, недавно в дополнение к наземному варианту был создан морской (береговой) вариант комплекса «Типчак», обеспечивающий полный цикл разведки и наблюдения за морской поверхностью в заданных координатах в любое время суток с одновременное использование двух БПЛА. Комплекс обеспечивает прием и обработку визуальной информации в режиме реального времени, выдачу информации о результатах наблюдения на пункт управления.

Для расширения номенклатуры БПЛА, возможностей и области применения комплекса в 2005 г. начаты работы по созданию еще двух самолетов — БЛА-07 и БЛА-08:

— аппарат БЛА-07, малогабаритный тактический многоразовый БПЛА с поршневым двигателем, созданный для обеспечения разведки морских целей.Это 35-килограммовый беспилотник, в полезную нагрузку которого входят комбинированная ТВ/ИК-камера и цифровая камера высокого разрешения.

— аппарат БЛА-08 нормальной самолетной схемы с обратным V-образным оперением (90-килограммовый, тихоходный с большим временем полета), является самым крупным и функциональным из всей линейки «Типчаков». В его полезную нагрузку могут входить цифровая двухспектральная камера, гиростабилизированная оптико-электронная система, РЛС бокового обзора, релейная аппаратура, средства радиотехнической разведки, РЭБ и радиационно-химической разведки.

Модификация: БЛА-05 / БЛА-07 / БЛА-08
Размах крыла, м: 3,40 / 2,40 / 4,1
Длина, м: 2,40 / 1,65 / 2,7
Масса, кг
-пустой: —
-Макс. взлетная: 70/35/90
Тип двигателя: 1 х ПД
-мощность, л.с.: 1 х
Старт: катапультный/катапультный/катапультный или ВПП
Посадка: парашют/парашют/парашют или ВПП
Диапазон скоростей полета, км/ч : 90-190 / 120-190 / 80-180
Радиус действия, км: 70 / 30-50 / 120
Продолжительность полета, ч: 2/3/8
Статический потолок, м: 3000/3000/4500

Прототип БПЛА-05 «Тимчак».

Установка БЛА-05 «Тимчак» на подъемник ТРК.

БПЛА-05 «Тимчак» на транспортно-пусковой установке.

БПЛА-05 «Тимчак» на транспортно-пусковой установке.

БПЛА-05 «Тимчак» на транспортно-пусковой установке.

БЛА-05 «Тимчак» в транспортном положении.

БЛА-05 «Тимчак» в походном положении на ТПМ.

Опытный образец БПЛА-07 комплекса «Тимчак».

БЛА-07 Комплекс «Тимчак».

БЛА-08 на комплекс ТПМ «Тимчак». МАКС-2009, фото Дмитрия Деревянкина.

БЛА-08 на комплекс ТПМ «Тимчак». МАКС-2009, фото Дмитрия Деревянкина.

Схема взаимодействия комплекса «Типчак».

.
Список источников:
Сайт ОАО «Концерн радиотехники «ВЕГА». Комплекс с БПЛА «Типчак».
Сайт Missiles.ru.Рыбинское конструкторское бюро «Луч» демонстрирует на МАКС-2005 серийный разведывательный комплекс с ДПЛА «Типчак».
Сайт Ракеты.ру. «Типчак» модернизируется.

Совсем недавно в 5-й подмосковной мотострелковой бригаде начали осваивать разведывательно-управляющий и связной комплекс (КРУС) «Стрелец» … Комплекс производится на отечественном предприятии «Радиоавионика». Испытываемый индивидуальный комплекс является своего рода мобильным компьютером. К нему подключается практически любое устройство.

При создании сети из этих индивидуальных комплексов на ЭВМ командира подразделения будет отображаться необходимая информация о подчиненных, а также полученная от них информация о противнике. Для этого обычному солдату нужно нажать всего пару кнопок и на компьютере командира появятся координаты его местонахождения или местонахождения противника.

Командир подразделения сможет легко совместить полученные данные с электронной картой местности, либо с фотографией заданной местности, полученной со спутника.В первую очередь такие комплексы получат и освоят военные разведчики. Как сообщают конструкторы, комплекса «Стрелец» — это практически мобильный персональный БИУС .

Предприятие «Радиоавионика» в свое время представило КРУС «Стрелец» как средство решения широкого круга задач информационного обеспечения. Комплекс «Стрелец» обеспечивает :
— боевое управление;
— идентификация обнаруженных объектов и расчет их координат;
— целеуказание;
— генерация данных для эффективного применения личного оружия и оружия ближнего боя;

. Комплекс «Стрелец» сопряжен со всеми советскими и российскими средствами разведки .. . Кроме того, комплекс взаимодействует с угломерами, радиолокаторами, приборами целеуказания, приборами прицеливания и БПЛА.

Комплекс принят на вооружение в 2007 году и поставляется серийно. Он идет в первую очередь в наземные разведывательные подразделения. Первые образцы комплекса после прохождения различных полигонных и боевых испытаний отправляются на доработку. Наши разведчики, имея опыт эксплуатации зарубежных аналогов «ФЕЛИН», «ИДЗ-ЧС» и «Норманов», обратились к разработчикам с просьбой усовершенствовать имеющийся образец комплекса «Стрелец».

Во-первых, база первых образцов была сделана на базе элементов 2000-х годов. Конструкторы с пониманием отнеслись к просьбе военных и модернизированный КРУС «Стрелец» проходит испытания. После успешных испытаний комплексом стали массово оснащаться сухопутные части. Более тысячи единиц комплекса «Стрелец» уже поступило на вооружение вооруженных сил Российской Федерации .

Генеральный конструктор предприятия «Радиоавионика» А. Каплин, рассказывая о комплексе «Стрелец», отмечал, что первые образцы КРУС были несколько неудобны для солдат – имели достаточно приличный вес в 5,4 килограмма, мешали солдату при прохождении штурмовой полосы, закрывали доступ к подсумкам и первым аптечка.

Теперь, после модернизации, комплекс стал весить 2,4 килограмма, получил меньшие габаритные характеристики, и крепятся большие блоки, чтобы не мешать другим задачам. На данный момент существенных замечаний по применению комплекса «Стрелец» со стороны военнослужащих сухопутных частей, куда в основном поступают комплексы, нет.

. КРУС «Стрелец» может иметь несколько уровней комплектации … Самый простой вариант комплектации предназначен для военнослужащих отделений, вплоть до командира отделения. Следующий уровень снаряжения предназначен для командира взвода; в комплектацию входит мощный компьютерный комплекс с многофункциональным пультом управления. Третий, наиболее полный уровень экипировки — для командира части — комбата, комбрига.

Дальность взаимодействия комплекса в составе отделения около 1.5 километров, но любой из отдельных комплексов «Стрелец» работает как ретранслятор, что значительно увеличивает дальность и информационный контроль заданной местности. Помимо голосовых сообщений, по рации могут передаваться встроенные стандартные команды, адресат может просмотреть или прослушать их после получения.

Это нововведение было введено специально для того, чтобы разведчики не отвлекались от задачи, и не теряли контроль зрения. КРУС «Стрелец» включает в себя автономный навигационный модуль, который снабжен инерциальной системой.Дает возможность военнослужащему точно знать свои координаты, даже если он вышел из зоны действия спутниковой навигации. Переключение между навигационными системами происходит в комплексе автоматически.

Комплекс может быть оснащен подсистемой нашлемной индикации для ведения огня из укрытия. Например, при взаимодействии с тепловизором «Шахин» информация от него поступает на индикатор бойца, что позволяет, не выходя из укрытия, вести точный и прицельный огонь.

. Также в комплексе имеется подсистема опознавания типа «свой-чужой»… Дальность действия подсистемы зависит от характеристик сопрягаемых прицельных приспособлений. Подсистема отправляет запрос на неопознанный объект, и если объект «свой», военнослужащий услышит звуковой сигнал в наушнике. Если после отправки запроса подсистема «молчит», то объект определяется комплексом «Стрелец» как «чужой».

Продажа

БПЛА знаменует новую веху в российско-израильских оборонных отношениях

Беспрецедентный пакет вооружений, согласованный между Израилем и Россией, может открыть ворота для передачи передовых израильских военных систем и технологий для улучшения и модернизации военной техники российского производства.Текущий пакет стоимостью около 50 миллионов долларов охватывает три класса беспилотных авиационных систем (БАС), включая обучение, поддержку в полевых условиях и техническую поддержку, которые будут предоставлены компанией Israel Aerospace Industries (IAI). Первоначальная сделка может предложить варианты, которые могут удвоить объем продаж до 100 миллионов долларов и охватывать до 100 летательных аппаратов и 10 наземных систем управления. Первоначально Россия была впечатлена характеристиками БПЛА Hermes-450 компании Elbit Systems, эксплуатируемого Грузией, во время прошлогодней кампании, однако неясно, выбрали ли они системы IAI по своему выбору или потому, что передача технологии Hermes 450 была отклонена Грузией. израильтяне.

Делегация Минобороны России, посетившая Израиль в прошлом году для обсуждения сделки, возможно, подготовила почву для завершения нынешнего прорыва. Миссию возглавили начальник вооружения Вооруженных Сил, заместитель министра обороны генерал армии Владимир Поповкин (на снимке) и заместитель начальника штаба, министр Александр Горбунов, отвечающий за оборонную промышленность. Этот визит был расценен как важный прорыв в двусторонних отношениях между двумя странами, особенно в связи с отношением России к Ирану, который становится все более покупателем российской военной техники, но также рассматривается как потенциальная угроза интересам Москвы на юге. Таким образом, можно предположить, что, хотя израильтяне не хотели предоставлять русским доступ к технологиям, которые считались жизненно важными для их национальной безопасности, можно было обсуждать системы, представляющие меньшую важность. В то время как Hermes 450 является основой израильских тактических сил БАС и послужил основой для британской программы БПЛА Watchkeeper, Searcher II считается менее чувствительным, поскольку он уже снят с активной службы в ЦАХАЛ и был предложен в излишке. рынок. Bird-Eye 400 также можно рассматривать как некритическую технологию, поскольку она не используется ЦАХАЛом.I-View, ранее выбранный для австралийской программы тактических БПЛА (которая недавно была отменена), также ищет новый старт, и Россия может сыграть важную роль в будущем этой системы. IAI продает I-View в нескольких странах, в Северной Америке и Азии, а также в Израиле, где другая производная система конкурирует за будущий БПЛА уровня бригады АОИ.

Чего ждут русские?

Русские покупают три разные системы в рамках сделки на 50 миллионов долларов, что означает, что они получают полный портфель «образцов» систем, от мини-БПЛА до тактических БПЛА. Все три полностью разработаны, и, по данным IAI, две системы (BirdEye 400 и Searcher II) уже работают. Третий — I-View 150 все еще находится в разработке. Пока неясно, есть ли у русских возможность добавить в будущем систему БПЛА Heron Medium Altitude Long Endurance (MALE). В настоящее время Heron используется рядом международных операторов, включая Индию, Турцию, Францию ​​и Канаду. Searcher II также эксплуатируется на международном уровне несколькими клиентами, включая Индию, Сингапур и Испанию.Израиль уже передал военные системы бывшим республикам СНГ, таким как Казахстан, Узбекистан и Грузия, но Россия не запрашивала и не получала разрешения стать заказчиком израильской военной техники. Интерес россиян к возможностям израильских беспилотных систем возник после их конфликта с Грузией, в котором грузины использовали БПЛА Hermes компании Elbit Systems. В отчетах русских после боевых действий четко указывалось, что их возможности ISR, обеспечиваемые беспилотными авиационными системами, оказались недостаточными и худшими по сравнению с возможностями, полученными грузинами в результате операций с БПЛА.

Пакеты БАС включают секретные технологии, которые Израиль не хотел бы раскрывать русским, в частности, протоколы управления полетами, связь и авионику. Однако в настоящее время россияне заинтересованы прежде всего в том, чтобы угнаться за базовыми требованиями; технические приоритеты и концепции операций (CONOPS), а также передача таких ноу-хау и навыков, вероятно, были наименьшим из того, с чем израильтяне могли жить. Заместитель министра обороны России по военным закупкам Владимир Поповкин подтвердил приобретение израильских БПЛА, намекая на намерения России.«Мы будем работать над ними (израильскими системами) так же, как это делают китайцы», намекая на известную китайскую привычку покупать «образцы технологий», используемые в основном для реверс-инжиниринга. Военные потребности России в БПЛА оцениваются как минимум в 100 платформах БПЛА и не менее десяти наземных систем управления, обеспечивающих эффективную разведку поля боя на уровне дивизии в поддержку любого военного конфликта.

Российская технология БПЛА – нужно больше времени

Предвидя эти потребности, российские ВВС и армия уже приступили к разработке ряда БПЛА.В прошлом году главком ВВС генерал-полковник Александр Зелин заявил, что к 2011 году Россия развернет перспективные беспилотные летательные аппараты с дальностью полета до 400 километров (250 миль) и продолжительностью полета до 12 часов. Николай Макаров также подтвердил, что приобретение израильских БПЛА рассматривается как «временное решение» до тех пор, пока отечественные системы не догонят разумный уровень этой технологии. В Генштабе решили, что пока таких беспилотников у нас нет, в течение ближайших двух-трех лет мы будем покупать их в Израиле», — сказал Макаров.

Согласно российским источникам, БПЛА российского производства, как с неподвижным, так и с вертолетным крылом, будут поддерживать наземные, воздушные и военно-морские силы. В то время как авиационные платформы для этих систем находятся в пределах досягаемости для российской аэрокосмической промышленности, поставка полных систем, наполненных автоматизацией, автономией, планированием миссии и своевременной поставкой продуктов ISR, кажется, еще впереди. Две системы БПЛА, которые в настоящее время находятся на вооружении российских вооруженных сил, которые использовались в боевых действиях во время летней войны в Грузии и Осетии, включали поршневой двигатель ПЧЕЛА-1Т и турбореактивный высокоскоростной маловысотный тактический беспилотник РЕЙС-Д. , обе являются устаревшими системами, разработанными в 1970-1980-х годах.

Примером российской технологии БПЛА является система «Типчак», разработанная КБ «Луч». По словам г-на Поповкина, беспилотник был в рабочем состоянии во время недавних боев с Грузией, но продемонстрировал множество проблем, в том числе отчетливую акустическую сигнатуру, слышимую с большого расстояния, что в сочетании с низким потолком делало его очень уязвимым для наземного огня. В настоящее время разработчики работают над типчаком нового поколения, поставка которого ожидается примерно через три года.

Разработанный для поддержки артиллерийских бригад в дальнобойном целеуказании, Типчак также рассматривается для разведки на поле боя. Новый российский БПЛА весит 132 фунта, имеет полезную нагрузку 32 фунта и может находиться в воздухе в течение двух часов за боевой вылет.

Типчак может работать на высоте до 10 000 футов. Беспилотник несет полезную нагрузку дневной/ночной камеры. Он имеет дальность действия 40 км и продолжительность полета около двух часов. Разработанный для поддержки артиллерийских бригад в обнаружении целей на большом расстоянии, он также рассматривается для разведки на поле боя.Типчак весит 132 фунта, имеет полезную нагрузку 32 фунта и может находиться в воздухе в течение двух часов за боевой вылет.

Видно, что сумма первой сделки не впечатляет – около 50 миллионов долларов, но, по мнению экспертов, ее значение не в количестве, а в самом факте обращения российских военных заказчиков к иностранным поставщикам и особенно Израилю.

Годы сотрудничества подготовили почву для текущей продажи

Не потребности российской армии в модернизации или экспортные перспективы интересуют израильтян, а потенциальная передача Ирану самой современной российской системы ПВО, которая кажется быть основной мотивацией израильтян, которые до сих пор неохотно принимали решение одобрить сделку с Москвой по БПЛА. Израиль неоднократно просил Россию заблокировать передачу систем С-300 Ирану. Хотя Москва одобрила пакет продаж, запрошенный Тегераном, фактическая поставка системы еще не согласована. Весьма сомнительно, что русские воспримут сделку с Израилем на 50 миллионов долларов даже в качестве безвозмездного подарка вместо того, чтобы продавать иранцам свои дорогие ракеты ПВО под многомиллиардным пакетом вооружений. Более вероятно, что израильско-российская сделка значит больше для обеих сторон.

Многие оборонные компании в Израиле занимаются модернизацией устаревшего оборудования российского производства.К ним относятся МиГ-21, МиГ-27 и МиГ-29, Су-25 и Су-30, а также самые разные вертолеты, такие как Ми-24/35, Ми-8/17. Израильские компании также участвуют в системах авионики, устанавливаемых на производные от российских учебно-боевых самолетов, а именно на Alenia Aermacchi 346.

84 и Т-90, БМП, ЗСу-23/4 и плавающие машины. До сих пор Россия не хотела одобрять такие обновления и угрожала потенциальным клиентам, что такие односторонние действия приведут к отказу от гарантии на их системы. Россия также пытается заблокировать такие программы, отказываясь от важнейших компонентов, таких как двигатели и другие системы, что приводит к тому, что стоимость модернизации становится нерентабельной.

Устанавливая более тесные связи с русскими, IAI всегда удавалось избегать прямой конфронтации с русскими. Свидетельством такого подхода является трехсторонняя сделка, заключенная с правительством Индии, по которой Индия получила израильские бортовые радары раннего предупреждения, установленные на российских транспортных Ил-76МД. Израильтяне незаметно продают системы авионики для модернизации военных самолетов и даже рассматривают возможность интеграции систем вооружения на истребители российского производства, если такая деятельность осуществляется заслуживающими доверия доверенными лицами.Еще одна рассматриваемая система — это израильская радиолокационная технология с фазированной антенной решеткой, которая будет использоваться для усовершенствования российского истребителя. Тот факт, что две из крупнейших потенциальных перспектив для российской военной авиации, MMRCA в Индии и FX в Бразилии, открыты и готовы рассмотреть израильские технологии, очевиден для россиян, стремящихся достичь паритета с самыми передовыми системами, которые может предложить Запад. . IAI и российские аэрокосмические компании уже сотрудничали в прошлом в модификации боевого вертолета Ка-52 «Аллигатор», предложенной для турецкой программы боевых вертолетов, и в модернизации вертолетов Ка-32, поставленных ВМС Южной Кореи.

В то время как интеграция израильских технологий в российские системы может дать русским явные преимущества, особенно в отношении их нынешнего недостаточного технологического уровня, потенциальная экономическая выгода для Израиля сомнительна, учитывая утечку секретных технологий его врагам и риск обучения Российские инженеры в передовых технологиях. Они известны как мастера реинжиниринга во времена холодной войны с Западом. Предложение клиентам возможности модернизации российских систем, частично израильских, может даже побудить некоторых пользователей российского оборудования отсрочить возможный вывод из эксплуатации систем российского производства, что позволит российской оборонной промышленности «догнать» Запад и предложить лучшие решения. в будущем.Например, российские решения даже не рассматривались, когда Индия решила заменить свои построенные в России системы SA-3 и SA-8.

БПЛА – Российская военная реформа

А вот и последняя часть трех моих сводок Oxford Analytica о планах российских военных закупок. Этот был первоначально опубликован 20 октября 2014 года. Как и в случае с другими (по ВМФ и Сухопутным войскам), я не обновлял содержание, хотя и восстановил некоторые материалы, которые были вырезаны из опубликованной версии из-за нехватки места.

———

В рамках Государственной программы вооружения (ГПВ-2020) ВВС России планируется получить большое количество новых самолетов и провести модернизацию не менее половины тех самолетов, которые не подлежат замене. Служба наиболее сильна в боевых самолетах, а транспортно-заправочные самолеты остаются слабым местом. Россия относительно поздно приступила к разработке беспилотных летательных аппаратов (БПЛА), хотя в настоящее время в этой области наблюдается определенный прогресс. Увеличение транспортных возможностей повысит мобильность российских вооруженных сил, хотя они по-прежнему будут значительно отставать от конкурентов НАТО, и их будет достаточно только для того, чтобы часть российских вооруженных сил превратилась в мобильные силы, способные к быстрому реагированию.

Удары

  • Следующее поколение российских боевых самолетов будет в целом сопоставимо с американскими истребителями пятого поколения
  • Российские дальние бомбардировщики продолжат недавно усиленные схемы развертывания, патрулируя у границ стран НАТО
  • Расширение возможностей дозаправки в воздухе увеличит дальность полета бомбардировщиков, но этого будет недостаточно для полного удовлетворения всех потребностей тактической авиации России
  • Количество нарушений воздушного пространства НАТО и других западных стран для проверки времени реагирования и возможностей радаров/разведки принимающих стран увеличится

АНАЛИЗ: Несмотря на упадок 1990-х и начала 2000-х, ВВС России остаются вторыми по численности в мире. На вооружении находится около 2500 самолетов, 75-80% из которых находятся в рабочем состоянии. После реформы 2009 года ВВС были разделены между более чем 60 базами, каждая из которых подчиняется одному из четырех оперативно-стратегических командований. Аналогичные программы перевооружения/реформирования проходят российские армия и флот.

Истребители

На протяжении всего постсоветского периода боевые воздушные силы России состояли в основном из шести типов самолетов:

  • Почтенный ударный самолет Су-24 был принят на вооружение ВВС СССР в 1974 году.Его постепенно заменяют Су-34, хотя в строю остается около 100 самолетов.
  • Самолет непосредственной авиационной поддержки Су-25 введен в 1981 году; около 150 находятся в эксплуатации.
  • Истребитель четвертого поколения Су-27 представлен в 1984 году; около 350 находятся в эксплуатации.
  • Модернизированный вариант Су-27, Су-30 введен в 1992 г.; около 45 находятся в эксплуатации.
  • Истребитель четвертого поколения МиГ-29 представлен в 1983 году; около 250 находятся в эксплуатации.
  • Перехватчик МиГ-31 введен в эксплуатацию в 1982 году; около 130 находятся в эксплуатации и находятся в эксплуатации.

Также поступили новые самолеты, в первую очередь 35 истребителей Су-35 «четвертого поколения» и 46 штурмовиков Су-34. Эти самолеты останутся основными боевыми самолетами ВВС России на ближайшее десятилетие.

Бомбардировщики

Текущий парк дальних бомбардировщиков состоит из трех типов:

  • 16 стратегических бомбардировщиков Ту-160 — это сверхзвуковые дальние бомбардировщики, разработанные в 1980-х годах и находящиеся на ограниченной службе с 1990-х годов.Они имеют максимальную скорость 2 Маха и дальность полета более 12 000 километров (км). Они могут быть вооружены как обычными крылатыми ракетами, так и ядерными ракетами.
  • 32 действующих стратегических бомбардировщика Ту-95МС — это турбовинтовые самолеты, которые находятся на вооружении с 1950-х годов, хотя версия, находящаяся в настоящее время на вооружении, была построена в 1980-х годах. Они имеют максимальную скорость 920 км/ч и запас хода 15 000 км. Они вооружены обычными крылатыми ракетами.
  • 41 действующий дальний сверхзвуковой бомбардировщик Ту-22М3, построенный в 1970-х и 1980-х годах, имеет максимальную скорость 2000 км/ч и дальность полета 6800 км.

Возрождение бомбардировщиков

российские бомбардировщики практически бездействовали до 2007 года, когда возобновилось непрерывное патрулирование. С тех пор они налетали в среднем 80-100 часов в год. В целом можно ожидать, что существующие российские дальние бомбардировщики будут продолжать эксплуатироваться по крайней мере в течение следующих двух десятилетий.

В настоящее время ежегодно проводится модернизация 4-6 Ту-95 и 2-3 Ту-160, в первую очередь с усовершенствованием систем наведения и навигации.В целом можно ожидать, что существующие российские дальние бомбардировщики будут продолжать эксплуатироваться по крайней мере в течение следующих двух десятилетий, поэтому у ВВС, безусловно, есть время на разработку новой конструкции дальнего бомбардировщика следующего поколения.

Военно-транспортные средства

За последние годы расширилась отрасль транспортной авиации. В дополнение к своей традиционной транспортной функции он теперь управляет самолетами системы дальнего радиолокационного обнаружения и управления (ДРЛО) и отвечает за транспортировку воздушно-десантных войск.Основой существующего транспортного парка являются Ил-76, в эксплуатации которых находится около 100 самолетов. У них еще есть 2-3 десятилетия жизни, поэтому нет необходимости в массовой замене, особенно при плановой модернизации, которая будет включать новые двигатели и улучшенную электронику. Заказан 39 модернизированных самолетов Ил76-МД. Транспортная авиация также эксплуатирует множество самолетов «Антонов» украинского производства, в основном оставшихся с советских времен. Планы по замене их более современными вариантами в последние годы менялись и, вероятно, будут отменены из-за приостановки военного сотрудничества между Россией и Украиной.

Транспортная авиация в настоящее время эксплуатирует 18 самолетов ДРЛО А-50, в том числе три модернизированных. В среднесрочной перспективе военные планируют выпуск самолета ДРЛО нового поколения А-100 на базе корпуса Ил-76МД.

Нехватка топлива

Большой проблемой является острая нехватка самолетов-топливозаправщиков, в наличии всего 20-25 заправщиков Ил-78. Большая часть этих самолетов предназначена для обслуживания дальней авиации, что ограничивает их возможности по обучению боевым и транспортным самолетам.Заказаны еще 40 самолетов, что поможет несколько уменьшить это ограничение.

Планы закупок

SAP-2020 содержит амбициозную программу модернизации российской военной авиации, предусматривающую выделение более 4 триллионов рублей (130 миллиардов долларов) на переоснащение ВВС. Инвестиции приведут к приобретению более 600 современных самолетов, в том числе истребителей пятого поколения, а также более 1000 вертолетов и ряда систем ПВО.

За последние четыре года авиационная промышленность России относительно успешно выполняет задачи, установленные ГПВ-2020 для боевых самолетов. Только за последние два года он построил 28 истребителей Су-35С и 34 истребителя Су-30, а также 20 ударных самолетов Су-34. В планах на будущее производство дополнительно 13 самолетов Су-35С и 83 самолетов Су-34 в течение следующих шести лет, а также начало серийного производства истребителя пятого поколения Т-50.

Если все планы будут выполнены, то к 2020 году Россия будет иметь 50 истребителей Т-50, 90 Су-35 и более 60 истребителей Су-30, а также 120 ударных самолетов Су-34.Это позволит ВВС России вывести из эксплуатации все свои старые самолеты Су-27 и Су-24. Российские аналитики полагают, что также может быть заказано 50-55 истребителей МиГ-35, начав замену устаревающих МиГ-29.

Истребитель пятого поколения Сухого Т-50

Российские ударные самолеты достаточно высокого качества, причем основные проблемы связаны с возрастом планера, а не с его возможностями. Несмотря на то, что это грозный самолет, были подняты некоторые вопросы о возможности сроков разработки Т-50 и о том, насколько подлинными являются возможности его технологии пятого поколения. Тем не менее, где-то в следующем десятилетии российские военные получат ударный истребитель пятого поколения в серийном производстве.

Прекращение сотрудничества с Украиной

Более значительным является возрождение менее гламурных частей авиационной промышленности, особенно транспортных и заправочных самолетов. Строительство новых производственных линий для этих типов самолетов будет иметь большое значение для достижения заявленных правительством целей повышения мобильности российских вооруженных сил и увеличения дальности действия их штурмовиков за счет дозаправки в воздухе.

Тем не менее, пробелы в транспортных и заправочных мощностях останутся проблемой и в следующем десятилетии, отчасти из-за прекращения военного сотрудничества с Украиной.

Разработка БПЛА

Военные также, вероятно, выиграют от относительно быстрого роста возможностей БПЛА, поскольку новые конструкции достигают стадии производства. Однако возможности российских БПЛА, вероятно, останутся далеко позади возможностей ее западных конкурентов до конца десятилетия.

ЗАКЛЮЧЕНИЕ: Будущая разработка будет сосредоточена на новом дальнем бомбардировщике, который может развивать гиперзвуковую скорость, производство которого ожидается примерно в 2020 году.Серийное производство истребителя Т-50 будет продолжать расширяться, и ожидается, что в течение следующих 15 лет будет выпущено 250 самолетов этого типа. Наконец, российские авиаконструкторы в настоящее время разрабатывают ударный БПЛА, который, как они надеются, будет готов к серийному производству к 2020 году.

Нравится:

Нравится Загружается…

Сделка между Израилем и Россией по БПЛА отражает противоречивые мотивы и интересы

В начале апреля Израиль согласился на сделку на 50 миллионов долларов на поставку в Россию трех различных типов беспилотных летательных аппаратов (БПЛА).Согласно просочившимся в прессу деталям соглашения, израильская государственная компания Israel Aerospace Industries (IAI) поставит России беспилотники средней дальности серии Bird-Eye, включая Bird-Eye 400, I-View MK 150, и Поиск МК II. Эти БПЛА могут оставаться в автономном полете до пяти часов. Российский заказ на поставку состоит из трех беспилотников и их наземных операционных систем, а также обучения, обслуживания, технической поддержки и опциона на покупку дополнительных единиц на сумму до 100 миллионов долларов.Это первая оружейная сделка между Россией и Израилем, и впервые с 1940 года Кремль одобрил покупку иностранных военных технологий.

Заинтересованность России в приобретении израильских БПЛА связана прежде всего с тем, что ее собственные возможности производства БПЛА сильно отстают. Это особенно проявилось во время прошлогоднего вооруженного конфликта между Грузией и Россией, когда к концу боевых действий функционирование российского БПЛА «Типчак» было сопряжено с «очень многими проблемами», по словам заместителя министра обороны Владимира Поповкина, отвечающего за оборонные закупки.С точки зрения Москвы актуальность приобретения БПЛА подчеркивается еще и тем фактом, что Грузия обладает целым парком БПЛА производства израильской компании Elbit Systems. Тбилиси успешно задействовал БПЛА в разведывательных целях во время августовского конфликта и до него. Собственно говоря, ровно год назад в этот день грузинский БПЛА был сбит российским истребителем МИГ-29 над самопровозглашенным регионом Абхазии. Впоследствии Миссия наблюдателей ООН в Грузии подготовила отчет с подробным описанием этого инцидента.

Несмотря на то, что, согласно израильским источникам, контракт с БПЛА содержит положение, обязывающее Россию не проводить реинжиниринг приобретенных беспилотников с целью запуска их отечественного производства, российская сторона совершенно ясно дала понять, что намерена сделать именно тот. В соответствии с амбициозной программой Кремля по военной модернизации приобретение израильских БПЛА служит одной цели — позволить российским производителям оборонной продукции изучить конструкции израильских БПЛА для улучшения внутреннего производства.Поповкин даже бестактно пошутил, что «что касается израильских беспилотных летательных аппаратов, мы будем работать над ними, как это делают китайцы», явно намекая на обширные усилия Пекина по улучшению своего военного потенциала путем копирования зарубежных оборонных технологий.

Для Израиля сделка по БПЛА с Россией представляет собой значительный отход от установленной политики, которая существенно ограничивает передачу оборонных технологий и вооружений Москве. При отсутствии возражений со стороны Пентагона сделка была одобрена с расчетом на то, что в обмен на БПЛА Москва на неопределенный срок приостановит запланированную продажу Ирану стратегических систем ПВО С-300, стоимость которых оценивается в 800 миллионов долларов.Вместо этого, согласно источникам в израильской обороне, Тель-Авив получил лишь расплывчатые заверения. Разочарование Израиля в связи с отсутствием взаимности выразил недавно вышедший на пенсию израильский чиновник, осведомленный о двусторонних переговорах по вопросам безопасности, который признал: «Максимальное, что у нас есть на данный момент, — это смутная уверенность в том, что сделка не состоится. Но это может измениться в любой момент». время, и одним из соответствующих факторов является политика Израиля в отношении Ирана».

Между тем, 18 марта 2009 года неназванный представитель Федеральной службы по военно-техническому сотрудничеству признал наличие российско-иранского контракта на поставку ЗРК С-300, который был подписан в 2007 году. Российский чиновник подчеркнул, что ни одна из оружейных платформ еще не была доставлена ​​в Иран. Иранская сторона, с другой стороны, выразила уверенность в том, что сделка по С-300 состоится. 15 апреля 2009 г. на пресс-конференции в Москве заместитель министра иностранных дел Ирана Мехди Сафари заявил: «С этим [С-300] контрактом проблем нет. Ведь это чисто оборонительное оружие, и любая страна имеет право чтобы купить их.Я полагаю, что это может беспокоить только те государства, которые планируют нападать на другие.

Наверняка Тель-Авив не ожидал, что Москва немедленно откажется от такого ценного козыря, как сделка по С-300, в обмен на покупку БПЛА, но горький осадок заниженных ожиданий, скорее всего, еще долго будет ощущаться среди израильских официальных лиц.

Российская армия принимает на вооружение новые разведывательные дроны

Регистрация прошла успешно!
Пожалуйста, перейдите по ссылке из письма, отправленного на

Отправить еще раз

https://sputniknews. com/20080910/116692635.html

Российская армия принимает на вооружение новые разведывательные беспилотники

Российская армия принимает на вооружение новые разведывательные беспилотники

Министерство обороны России заказало большое количество беспилотных разведывательных беспилотников нового поколения, которые будут приняты на вооружение в ближайшие несколько лет. 10.09.2008, Sputnik International

2008-09-10T16:04+0000

2008-09-10T16:04+0000

2008-09-10T16:04+0000

5 /html 90 =’og:title’]/@content

/html/head/meta[@name=’og:description’]/@content

https://cdnn1.img.sputniknews.com/i/logo/logo-social.png

Sputnik International

[email protected]

+74956456601

MIA «Rosiya Segodnya»

2008

Sputnik International

Обратная связь @ Sputniknews. COM

+74956456601

MIA «Rosiya Segodnya»

Новости

en_en

International

[email protected] com

+74956456601

MIA «Rosiya Segodnya»

Sputnik International

Обратная связь @ Sputniknews.COM

+74956456601

MIA «Rosiya segodnya»

Sputnik International

[email protected]

+74956456601

MIA «Rosiya Segodnya»

Россия, Мир, Новости, военные и интеллектуальные

Министерство обороны России Россия заказала большое количество беспилотных разведывательных дронов нового поколения, которые будут приняты на вооружение в ближайшие несколько лет, сообщила в среду российская электронная компания.

МОСКВА, 10 сен — РИА Новости. Минобороны России заказало большое количество беспилотных разведывательных беспилотников нового поколения, которые должны быть приняты на вооружение в ближайшие годы, сообщила в среду российская электронная компания.

«Несколько десятков БПЛА «Типчак» поступят на вооружение российской армии в ближайшие несколько лет, — сообщил генеральный директор ОАО «Вега-радиотехника» Владимир Верба. — Первая система будет поставлена ​​к концу 2008 года».

Мобильный авиационный комплекс нового поколения «Типчак» предназначен для ведения разведки и целеуказания на поле боя в любых погодных условиях.

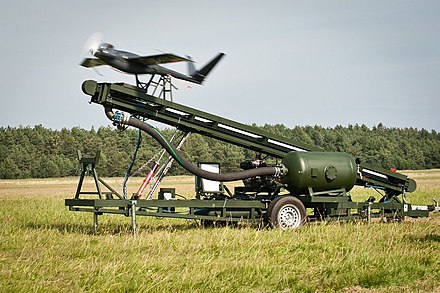

Он управляет до шести БПЛА, запускаемых с пневматической катапульты. Каждый БПЛА имеет дальность действия 40 километров (25 миль) и может обеспечивать наведение на цель артиллерии и баллистических ракет театра военных действий на расстоянии до 350 км (около 220 миль).

Беспилотник оснащен инфракрасными и видеодатчиками и имеет цифровую линию передачи данных в режиме реального времени для связи с артиллерийскими подразделениями для наведения по лазерному наведению.

«Наш следующий проект — разработка ударного беспилотника на основе существующей конструкции», — сказал Верба.

.
