Ручная граната Ф-1 — история, описание и характеристики, фото и схемы
Граната Ф-1 имеет французские корни и давнюю историю. Под таким обозначением, но в латинской транскрипции — F-1 — граната была принята на вооружение французской армии в 1915 г.
Французская граната F-1 имела запал ударного действия. Простота и рациональность конструкции корпуса гранаты сыграли свою роль — граната вскоре была принята на вооружение в России. При этом недостаточно надежный и безопасный в обращении ударный запал был заменен более простым и надежным дистанционным отечественным запалом конструкции Ковешникова.
Ф-1
с запалом Ковешникова
В 1939 году военный инженер Ф.И. Храмеев завода Наркомата обороны по образцу французской ручной осколочной гранаты F-1 разработал образец отечественной оборонительной гранаты Ф-1, которая вскоре была освоена в массовом производстве.
У гранаты Ф-1 конструкции Храмеева чугунный корпус гранаты был несколько упрощен, он утратил нижнее окно.
Граната Ф-1, как и французский образец F-1, предназначена для поражения живой силы противника в оборонительных действиях. При ее боевом использовании бросающему бойцу необходимо было укрываться в окопе или других защитных сооружениях.
Первоначально в гранате Ф-1 использовался запал конструкции Ф.В. Ковешникова, который был значительно надежней и удобней в применении французского запала. Время замедления запала Ковешникова составляло 3.5-4.5 сек.
В 1941 году конструкторы Е.М. Вицени и А.А. Бедняков разработали и сдали на вооружение взамен запала Ковешникова новый более безопасный и более простой по конструкции запал к ручной гранате Ф-1.
В 1942 году новый запал стал единым для ручных гранат Ф-1 и РГ-42, он получил название УЗРГ — «унифицированный запал к ручным гранатам».
Запал гранаты типа УЗРГМ предназначался для взрыва разрывного заряда гранаты. Принцип действия механизма был дистанционный.
После Второй мировой войны на гранатах Ф-1 стали применять модернизированные более надежные запалы УЗРГМ и УЗРГМ-2.
Граната Ф-1 состоит из корпуса, разрывного заряда и взрывателя.
Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым граната обычно разрывалась на осколки.
В верхней части корпуса имелось нарезное отверстие для ввинчивания запала. При хранении, транспортировке и переноске гранаты в это отверстие вворачивали пластмассовую пробку.
Разрывной заряд заполнял корпус и служил для разрыва гранаты на осколки.
Корпус служил для соединения частей гранаты и для поражения противника осколками при взрыве.
Для увеличения числа осколков поверхность корпуса делали рифленой. Корпус при разрыве давал 290 крупных тяжелых осколков с начальной скоростью разлета около 730 м/с. При этом на образование убойных осколков шло 38% массы корпуса, остальное попросту распылялось. Приведенная площадь разлета осколков — 75 — 82 м2.

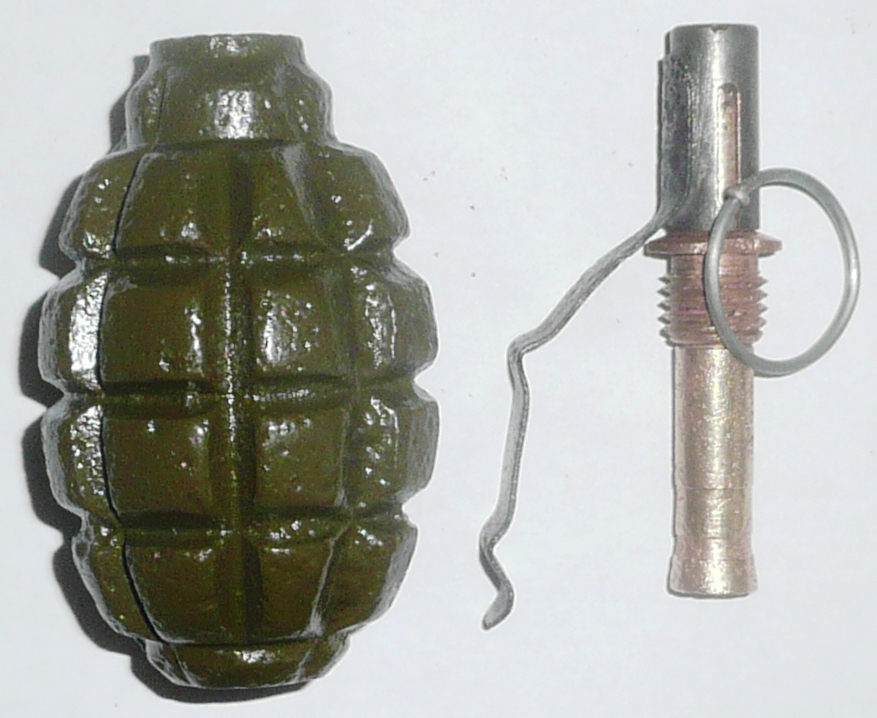

запал УЗРГ:
1 — трубка воспламеняющего механизма; 2 — соединительная
втулка; 3 — направляющая шайба; 4 — боевая пружина;
5 — ударник; 6 — шайба ударника; 7 — спусковой рычаг;
8 — предохранительная чека с кольцом; 9 — втулка замедлителя;
10 — капсюль-воспламенитель; 11 — пороховой замедлитель;
12 — капсюль-детонатор.
Взрыватель состоял из запала и воспламеняющего (ударного) механизма, собранных вместе в остове взрывателя. В стенках остова имелось отверстия для шарика-предохранителя и предохранительной чеки.
Запал УЗРГ состоял из капсюля-воспламенителя, дистанционного состава и капсюля-детонатора. Воспламеняющий механизм состоял из ударника, боевой пружины, шарика-предохранителя, предохранительного колпачка с наружным рычагом, пружины колпачка и предохранительной чеки с кольцом. Ударник помещался внутри остова. Внизу ударник имел боек, а сбоку — полукруглый выем для шарика-предохранителя. Время замедления запала УЗРГ составляло 3.2-4.2 сек.

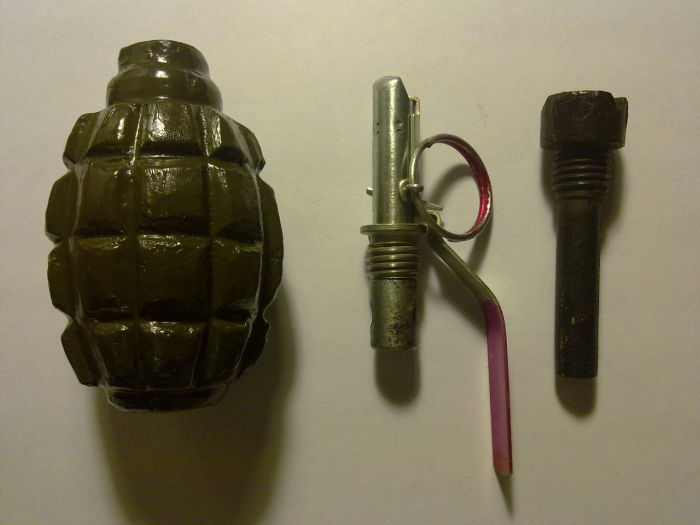

Гранаты Ф-1 хранили и переносили без взрывателей, с ввинченными вместо них холостыми пробками. Воспламеняющий механизм взрывателя всегда находился на боевом взводе, ударник взведен, боевая пружина сжата. Ударник удерживался во взведенном положении предохранительной чекой, которая проходит через отверстия остова и ударника, и шариком-предохранителем, который одной своей половиной входил в отверстие остова, а другой — в выем ударника.
В таком положении шарик удерживался предохранительным колпачком.
Для заряжания гранаты необходимо: вывинтить холостую пробку, взять взрыватель и осторожно ввинтить его в отверстие гранаты.

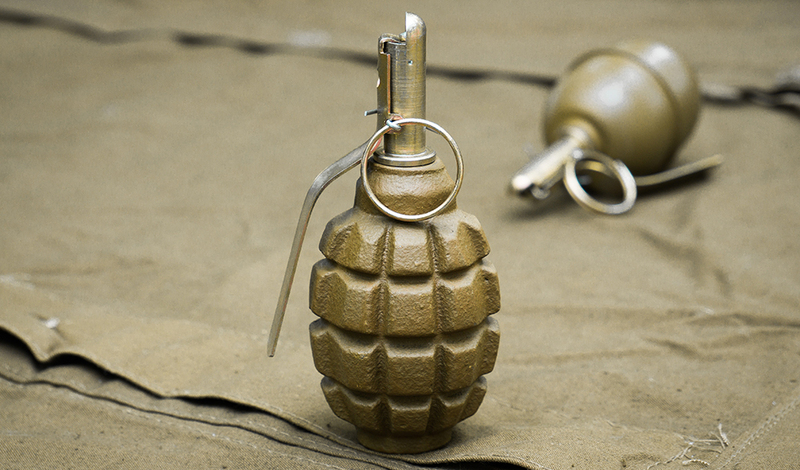

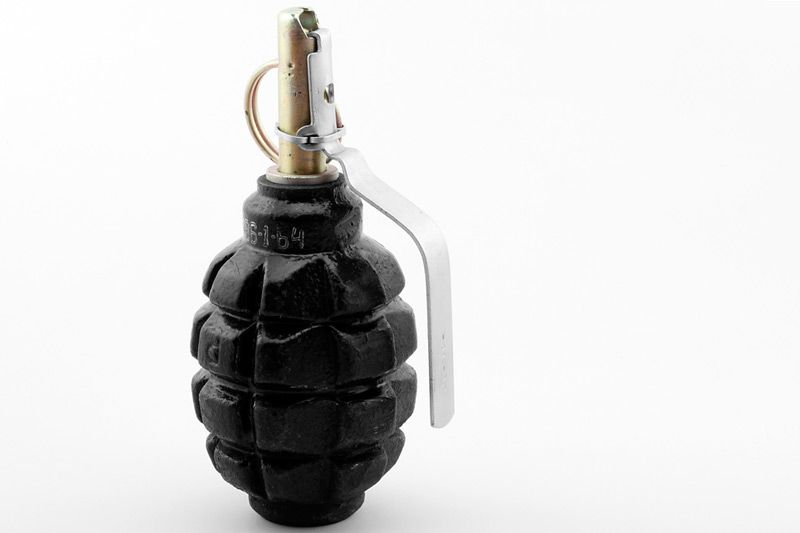

Ф-1
с запалом УЗРГМ-2
Для бросания гранаты необходимо: взять гранату правой рукой и пальцами крепко прижать наружный рычаг предохранительного колпачка к корпусу гранаты; удерживая рычаг, левой рукой вытянуть предохранительную чеку; при этом ударник и предохранительный колпачок освобождаются, но ударник остается на боевом взводе, удерживаемый шариком-предохранителем; размахнуться и бросить гранату.
Метание гранаты производилось из-за укрытия.
Гранаты поступали в войска в деревянных ящиках. В ящик гранаты, рукоятки и запалы укладывались отдельно в металлических коробках. Для вскрытия коробок имелся нож. На стенках и крышке ящика была нанесена маркировка, в которой указывается: количество гранат в ящике, их вес, наименование гранат и запалов, номер завода-изготовителя, номер партии гранат, год изготовления и знак опасности.
Все запасы гранат и запалов, кроме носимых, хранились в заводской укупорке.
Гранаты солдатами переносились в гранатных сумках. Запалы помещались в них отдельно от гранат, при этом каждый запал должен был быть завернут в бумагу или чистую ветошь.
В танках (бронетранспортерах, самоходно-артиллерийских установках) гранаты и отдельно от них запалы укладывались в сумки.

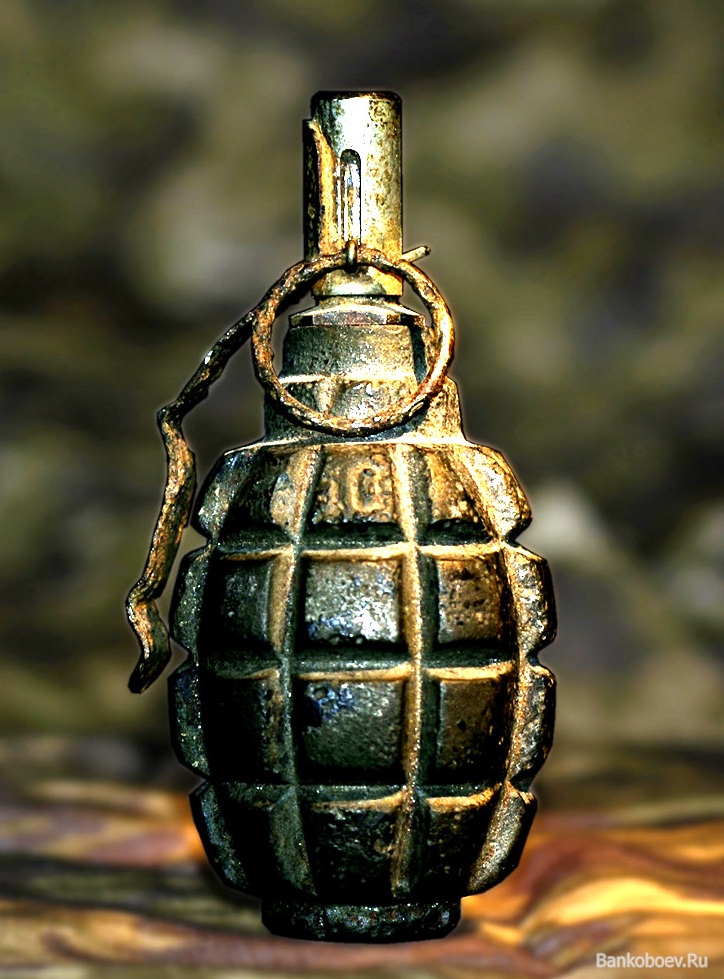

Граната Ф-1 широко использовалась во время советско-финского военного конфликта 1939 — 1940 гг., на фронтах Великой Отечественной войны, в других войнах и военных конфликтах.
Во время Великой Отечественной войны гранату Ф-1 бойцы ласково называли «фенюша» и «лимонка», потому что она по внешнему виду похожа на лимон. Обычно при ведении штурмовых действий на одного бойца приходилось пять — десять гранат Ф-1.
Гранатой Ф-1 в качестве трофея охотно пользовались и немецкие солдаты, поскольку подобных гранат оборонительного назначения не было на вооружении вермахта.
Изготовление гранат Ф-1 в годы войны выполнялось на заводе № 254 (с 1942 г.
), 230 («Тизприбор»), 53, в мастерских Повенетского судоремонтного завода, механическом заводе и железнодорожном узле в Кандалакше, центрально-ремонтных мастерских Сороклага НКВД, артеле «Примус» (Ленинград), других отечественных предприятиях.
К изготовлению гранат Ф-1 во время войны привлекались многие предприятия и организации не профильного назначения. По указанию Горкома ВКП(б) от 28 декабря 1941 года в опытных мастерских Ленинградского политехнического института было организовано производство (литье и механическая обработка) корпусов ручной гранаты Ф-1. Всего мастерскими было отлито 11 000 корпусов. 5000 необработанных корпусов были сданы заводу № 103, 4800 из них прошли механическую обработку и были переданы фабрике «Пятилетка». Заказ на изготовление корпусов гранат был приостановлен по указанию горкома ВКП (б).
Во время войны ленинградскими предприятиями был освоен в производстве вариант запала для гранаты с использованием одной из марок охотничьего пороха вместо особого трубчатого пороха.
В 1942 году на АНИОПе («Ржевский полигон») производились испытания такого запала под обозначением «РР-42» для гранаты Ф-1. Гранаты с запалами РР-42 были запущены в серийное производство только на предприятиях Ленинграда. Эти внедрения были временными. Были и другие примеры не совсем обычного производства гранат в годы войны.
С гранатой Ф-1 связано много изобретений и конструкторских предложений. В августе 1942 года сержант минометного батальона 284 стрелкового полка Н.К. Дерябин разработал проект «гранаты-блохи». Она предназначалась для поражения живой силы противника. В состав «гранаты-блохи» входили: вышибной заряд, ударник с бойком и гайкой, граната Ф-1 со снятым запалом. Разрыв гранаты производился в воздухе на высоте 10-15 метров. С парашютом гранату предлагалось использовать для минирования. Но система Дерябина оказалась слишком сложной. По заключению военных экспертов, проект не был реализован из-за отсутствия практической ценности.
Для обучения личного состава войск обращению с ручными осколочными гранатами дистанционного действия, приемам и правилам их метания была создана учебно-имитационная ручная граната УРГ весом 530 г, внешне похожая на боевую гранату Ф-1.

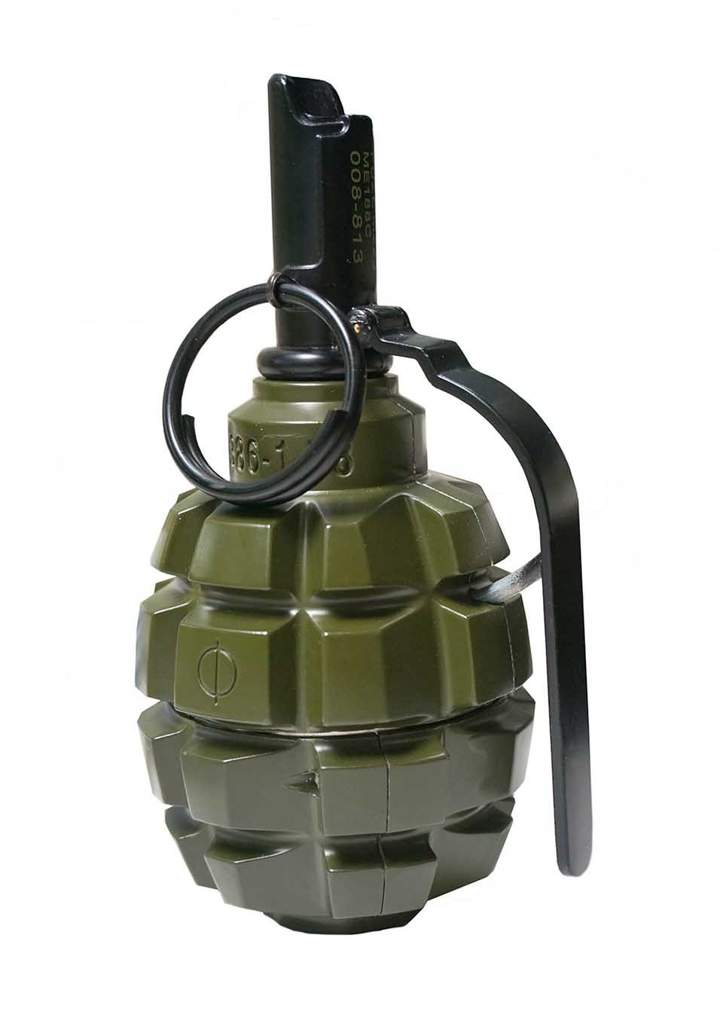

Граната УРГ комплектуется имитатором запала УЗРГ.

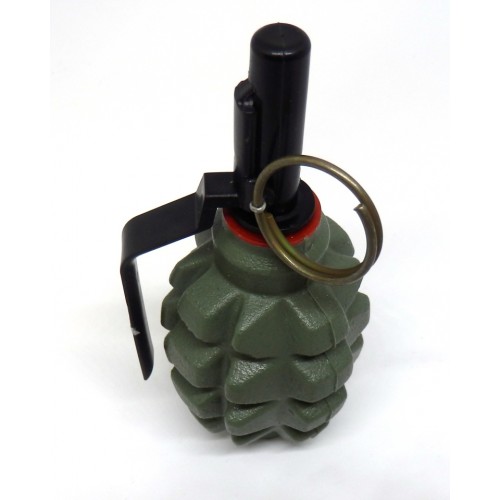

| учебно-имитационная ручная граната УРГ с имитационным запалом |

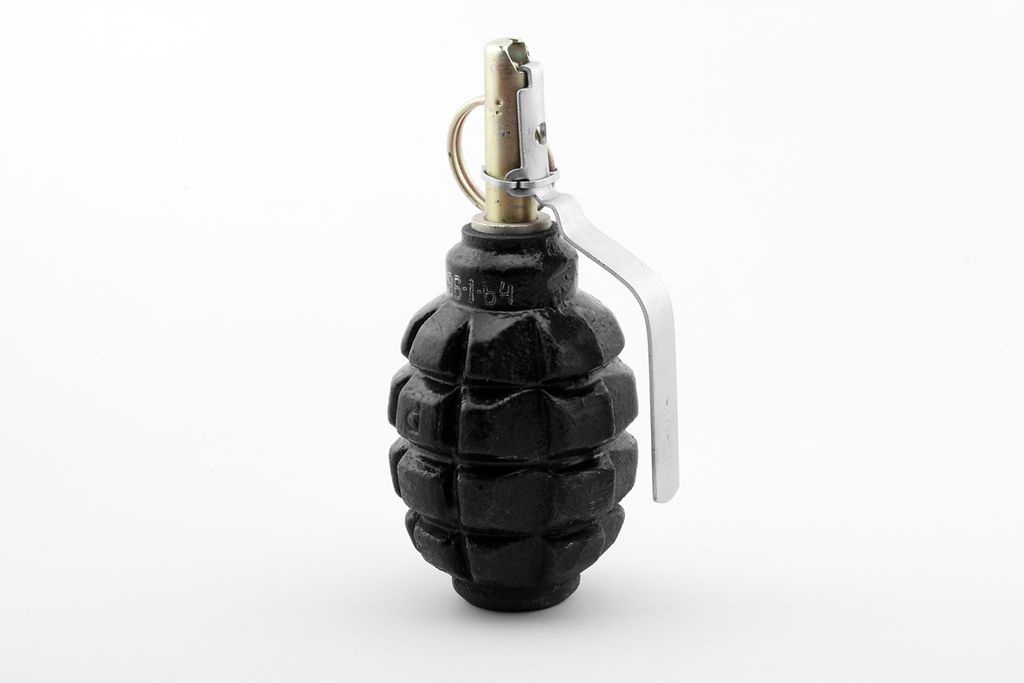

Боевая граната Ф-1 окрашивается в зелёный цвет (от хаки до темно-зеленого). Учебно-имитационная граната окрашивается в чёрный цвет с двумя белыми (вертикальная и горизонтальная) полосами. Кроме того, она имеет в нижней части отверстие. Боевой запал окраски не имеет. У учебно-имитационного запала кольцо чеки и нижняя часть прижимного рычага окрашены в алый цвет. Внешне граната имеет овальный ребристый корпус из сталистого чугуна.
учебная разрезная граната Ф-1-А с запалом Ковешникова:
1 — остов запала; 2 — наперсток капсюля-детонатора;
3 — предохранительный колпачок; 4 — наружный рычаг
колпачка; 5 — задерживающий выступ на остове запала;
6 — предохранительная чека; 7 — капсюль-воспламенитель;
8 — пороховой состав; 9 — капсюль-детонатор; 10 — ударник;
11 — шарик-предохранитель; 12 — боевая пружина;
13 — пружина колпачка.
Другая учебная разрезная граната Ф-1-А (57-Г-7214У) была разработана заводом учебных приборов № 1 в январе 1940 года. Граната имела вырез четверти корпуса, вместо взрывчатого вещества был залит гипс. Она предназначалась для демонстрации устройства боевой гранаты Ф-1. Граната Ф-1-А долго использовалась для обучения в Красной и Советской армиях.
Граната Ф-1 широко применялась в военных конфликтах 1940-1990-х годов в разных частях света.
Копиями Ф-1 можно считать китайскую гранату «Type 1», польскую F-1, тайваньскую оборонительную гранату, чилийскую Мк2.
Недостатки гранаты Ф-1 — не столько относятся к данному образцу, сколько обусловлены общим устареванием данного поколения гранат. Рифление корпуса, как один из способов заданного дробления, не может в полной мере обеспечить формирование осколков удовлетворительной формы и оптимальное распределение осколков по массе. Дробление корпуса во многом имеет случайный характер. К достоинствам дистанционного запала относятся безотказность действия, независящая от энергии удара при падении гранаты, от того, упадет ли она на землю, в снег, в воду или в болотистую почву.
Но его недостаток заключается в том, что он не может обеспечить мгновенного подрыва гранаты при касании цели: замедлитель имеет заданное время горения.
| Масса гранаты, гр | 600 |
| Масса заряда, гр | 60 |
| Тип ВВ | тротил |
| Длина корпуса гранаты, мм | 86 |
| Длина гранаты с запалом, мм | 117 |
| Диаметр гранаты, мм | 55 |
| Дальность метания, м | 30 — 40 |
| Радиус разлета осколков, м | 200 |
| Время горения замедлителя, с | 3.2 — 4.2 |
И граната Ф-1, как один из выдающихся представителей классического типа ручных гранат с цельнолитым чугунным корпусом фактически естественного дробления и простым, надежным дистанционным запалом, не может соперничать с современными гранатами того же назначения — как по оптимальному осколочному действию, так и по универсальности действия запала. Все эти задачи по-иному решаются на современном техническом, научном и производственном уровнях.
Так, в Российской Армии создана граната РГО (ручная граната оборонительная), во многом унифицированная с гранатой РГН (ручная граната наступательная). Унифицированный запал этих гранат имеет более сложное устройство: в его конструкции объединены дистанционный и ударный механизмы. Существенно большую эффективность осколочного действия имеют и корпуса гранат.
Однако граната Ф-1 с вооружения не снята и вероятно еще долго будет в строю. Тому есть простое объяснение: простота, дешевизна и надежность, а также проверенность временем — ценнейшие качества для оружия. И в боевой обстановке этим качествам не всегда есть возможность противопоставить то техническое совершенство, которое требует больших производственных и экономических затрат.
Граната Ф1: характеристики, радиус поражения
Вместе с развитием эволюции происходило постоянное улучшение не только орудий труда, но и оружия. На смену банальной палки и камня, благодаря чему наши предки имели возможность атаковать и обороняться, теперь пришли автомат и граната Ф1.
Характеристики современных видов оружия, несомненно, на порядок выше. Взять, к примеру, гранату. По определению, это один из видов взрывчатого боеприпаса, что предназначен для выведения из строя техники противоборствующей стороны или уничтожения живой силы.
История применения
Во времена Великой Отечественной войны ручные гранаты имели обширное применение. Такие взрывные боеприпасы можно было разделить на осколочные, осветительные, дымовые, противотанковые и зажигательные. Стоит добавить, в годы войны для создания подобных гранат были переоборудованы десятки тысяч заводов и различных производств, не считая того, что большое количество подобных боеприпасов были исключительно «кустарного производства», которые изготавливались в боевых условиях партизанами.
Классификация
Все взрывные боеприпасы, и граната Ф1 не является исключением, разделяются по принципу действия детонатора и механизма:
- Электрический.
- Механический (натяжной, обрывной, разгрузочный и нажимной).
- Химический.
- Комбинированный.
Электрический метод детонации заряда осуществляется благодаря источнику тока, при этом подрыв проводится непосредственно при замыкании контакта. Это может быть выполнено в ручном режиме самим подрывником или же замаскированный заряд, например в телевизоре, активируется в то время, когда жертва вставит вилку в розетку.
Механический способ говорит сам за себя, при этом требуется исключительно сила человека или физическое воздействие. На данный момент это самый распространенный метод, наряду с электрическим.
Химический принцип основывается на действии определенного вещества или чаще всего кислоты.
Классификация боеприпасов по их предназначению
Все взрывные устройства можно разделить по методу их воздействия на цель. На данный момент благодаря некоторым модификациям и усовершенствованиям боевая граната Ф1 может быть использована для любой из них. Немалую роль в этом сыграли партизаны и современные боевые действия на территориях СНГ и Ближнего Востока.
- Закладка: этот метод обусловлен предварительной установкой взрывного устройства. Что касается гранат, то наиболее популярной является «растяжка», которая основана на физической детонации самой жертвой. При этом она может быть как закамуфлированного, так и очевидного характера.
- Так называемое «почтовое отправление», которое может быть замаскировано под обыкновенный ящик для боеприпасов и детонирует во время его открытия.
Последующая модернизация
Первое боевое крещение осколочная граната Ф-1 прошла во время советско-финской войны 1939-40 гг. Красноармейцы получили очень удобное оружие ближнего боя. Однако в ходе боевых действий выявилось два серьезных недостатка у лимонки:
- во-первых, советские солдаты в большинстве случаев не имели представление о том, как действует осколочная граната, и применяли ее не всегда по назначению. Это естественно приводило к частым несчастным случаям, когда сам кидающий гранату боец, получал смертельные ранения и травмы;
- во-вторых, дистанционный запал приводил боеприпас в действие только через 6 сек. Такая задержка по времени была непозволительной в условиях современного боя.
Такая задержка по времени была непозволительной в условиях современного боя.Оценив результаты боевого применения ручных гранат, было принято решение усовершенствовать запал, сделав в итоге более надежный ударно-спусковой механизм универсального типа. Инженеры Вицени и Бедняков сумели в кратчайшие сроки создать простой и надежный запал, который получил сложную аббревиатуру УЗРГМ – унифицированный запал ручной гранты модернизированный. Благодаря своей универсальности этот запал стал с 1942 года единым для всех ручных гранат, стоящих на вооружении Красной Армии. Теперь время для подрыва основного заряда боеприпаса составляло 3-4 секунды. Этот тип запала в последствие был снова модернизирован, получив обозначение УЗРГМ-2.
УЗРГМ
Принципиально устройство ничего нового не несло. Как и в прежней модификации, основными деталями запала являлись:
- трубка ударного механизма;
- ударный механизм;
- соединительная часть – втулка;
- шайба направляющая;
- предохранительный рычаг;
- чека.
Именно труба являлась основным элементом, на основе которого уже монтировались все остальные детали запала. Основное действие, которое выполнял собранный воедино механизм – воспламенение капсюля, после чего происходила дальнейшая детонация основного заряда гранаты.
При помощи соединительной втулки запал соединялся с корпусом лимонки. Следует отметить, что в боевом состоянии ударник УЗРГМ находится на взводе, удерживаемый в этом положении спусковым рычагом. Движение ударника обеспечивается боевой пружиной, которая сдерживается в напряженном состоянии предохранительным или пусковым рычагом. В результате ручных манипуляций граната даже с выдернутой чекой остается в бездействии. Только в момент броска, когда отсутствует давление на спусковой рычаг, начинается движение ударника в направлении воспламенителя. Посредством этого элемента происходит замедление реакции воспламенения основного капсюля-детонатора. Только после этого происходит подрыв основного заряда взрывчатого вещества боеприпаса.
Устройство
Гранаты Ф 1 складировались в местах хранения в деревянных ящиках, по 20 шт. в каждом. Запалы к лимонкам, как и к другим ручным гранатам, хранились там же. В каждом деревянном ящике было два металлических герметичных контейнера с запалами УЗРГМ. Общий вес гранатного ящика составлял 20 кг. Даже во время хранения запал находится во взведенном состоянии. Для приведения гранаты в боевое состояние достаточно выкрутить из корпуса боеприпаса пробку –заглушку и на ее место вкрутить запал.
Разновидности гранат
- Ручная — выполняется при помощи броска рукой.
- Противопехотная — для поражения живой силы.
- Осколочная — поражение происходит в результате осколков от гранаты.
- Оборонительная — разлет осколков превышает возможную дальность броска, из-за чего появляется необходимость атаки из укрытия.
- Дистанционного действия — детонация происходит через какое-то время после выполнения броска. Учебная граната Ф1 предусматривает 3. 2 и 4.2 секунды. Другие взрывные устройства могут иметь разное время детонации.
2 и 4.2 секунды. Другие взрывные устройства могут иметь разное время детонации.Война империй
XX век ручная граната встретила как мало используемое, старое и забытое оружие. По сути, это были те же снаряжаемые черным порохом боеприпасы, которые использовали гренадеры XVII века. Единственное усовершенствование, внесенное в конструкцию гранат за почти 300 лет – появление терочного запала.
Французская шарообразная граната образца 1882 года, использовавшаяся во время Первой мировой войны. Корпус гранаты — простой, шарообразной формы (диаметр шара составлял 81 мм), изготовленный литьем из чугуна, с отверстием под запал. Запал гранаты мог быть как ударным, так и простым фитильным, поджигаемым спичкой. Но наиболее типичен для шарообразной гранаты был «браслетный» (терочный) запал.
Английская «шаровая» граната №15 образца 1915 года. Чугунный корпус диаметром 3 дюйма, с внутренними насечками для фрагментации заполнялся черным порохом или аммоналом.
Запал гранаты №15 представлял собой типичный терочный запал, который разработал конструктор Брок. Запал был очень чувствителен к сырости и часто отказывал, поэтому часто заменялся куском бикфордова шнура.В России в 1896 году Артиллерийский комитет приказал вообще изъять ручные гранаты из употребления «…ввиду появления более совершенных средств поражения неприятеля, усиления обороны крепостей во рвах и небезопасности ручных гранат для самих обороняющихся…».
А через восемь лет началась русско-японская война. Это было первое сражение в истории войн, в котором встретились массовые армии, оснащенные скорострельной артиллерией, магазинными винтовками и пулеметами. Наличие нового оружия и особенно увеличение дальнобойности огневых средств повысили возможности войск и обусловили необходимость применения новых способов действий на поле боя. Полевые укрытия надежно скрывали противников друг от друга, делая огнестрельное оружие практически бесполезными. Это вынудило обе стороны конфликта вспомнить позабытый вид вооружения пехоты.
А учитывая отсутствие гранат на вооружении, начались импровизации.
Впервые применение японцами гранат в русско-японской войне зафиксировано 12 мая 1904 года у Цинчжоу. Японские гранаты представляли собой обрезки гильз, бамбуковые трубки, заполненные зарядом ВВ, стандартные заряды ВВ, обмотанные в ткань, в запальные гнёзда которых вставлялись зажигательные трубки.
Вслед за японцами гранаты стали использовать и русские войска. Первое упоминание об их использовании относится к августу 1904 года. Производством гранат в осаждённом городе занимались штабс-капитан минной роты Мелик-Парсаданов и поручик Квантунской крепостной сапёрной роты Дебигорий-Мокриевич. В морском ведомстве эта работа была поручена капитану 2 ранга Герасимову и лейтенанту Подгурскому. При обороне Порт-Артура было произведено и израсходовано 67 000 ручных гранат.
Русские гранаты представляли собой обрезки свинцовых труб, гильзы, в которые вкладывались 2-3 пироксилиновые шашки. Торцы корпуса закрывались деревянными крышками с отверстием под запальную трубку.
Такие гранаты снабжались зажигательной трубкой рассчитанной на 5-6 секунд горения. Из-за высокой гигроскопичности пироксилина снаряженные им гранаты необходимо было использовать в течение определённого времени после изготовления. Если сухой пироксилин, содержащий 1-3 % влаги, взрывался от капсюля, содержащего 2 г гремучей ртути, то пироксилин, содержащий 5-8 % влаги, требовал уже дополнительного детонатора из сухого пироксилина.
Гранаты, производившиеся в Порт-Артуре из подручных материалов.
На иллюстрации показана граната, снабжённая тёрочным воспламенителем. Она изготовлялась из гильзы 37-мм или 47-мм артиллерийского снаряда. К корпусу гранаты припаяна гильза от винтовочного патрона, в которой размещался тёрочный воспламенитель. В дульце патронной гильзы вставлялся огнепроводный шнур и обжимом дульца там закреплялся. Шнурок тёрки выходил через отверстие в донце гильзы. Само терочное устройство представляло собой два расщеплённых гусиных пера, входящих разрезами одно в другое.
Соприкасающиеся поверхности перьев покрывалась воспламенительным составом. Для удобства вытягивания к шнурку привязывалось кольцо или палочка.
Для воспламенения огнепроводного шнура такой гранаты нужно было дернуть за кольцо тёрочного воспламенителя. Трение между гусиными перьями при взаимном перемещении вызывало воспламенение тёрочного состава, и луч огня поджигал огнепроводный шнур.
В 1904 году впервые в русской армии вошла в употребление граната ударного действия. Создателем гранаты стал штабс-капитан Восточно-Сибирской минной роты Лишин.
Граната штабс-капитана Лишина раннего образца.
Граната Ф1: характеристики, радиус поражения
Из всего многообразия оборонительного оружия хочется выделить следующее. Одним из самых лучших противопехотных, ручных взрывных устройств по праву считается граната Ф1. Характеристики и конструкция оказались настолько хорошими, что она сумела просуществовать без каких-либо улучшений большое количество времени. Единственное, что подвергалось модификации, — это система запала и его конструкция.
Такой вид взрывного устройства предназначен для того, чтобы держать оборонительные позиции и поражать в основном живую силу противника. Это обусловлено достаточно большим радиусом разлета ее осколков. По той же самой причине метать ее необходимо из укрытия (танка, бронемашины и т. д.) во избежание нанесения ущерба самому себе.
Граната Ф1 технические характеристики имеет следующие:
- Количество осколков после взрыва достигает 300 штук.
- Масса – 600 г.
- Тип взрывного вещества – тротил.
- Дальность броска составляет в среднем 37 м.
- Безопасное расстояние – 200 м.
- Радиус поражения осколками составляет 5 м.
Уроки войны
Разведки всего мира интересовались развитием событий и ходом боевых действий в Маньчжурии. Больше всего наблюдателей на Дальний Восток прислала Британия — ее мучил трагический опыт войны с бурами. Российская армия приняла троих британских наблюдателей, с японской стороны за боевыми действиями наблюдали 13 британских офицеров.
Вместе с британцами за развитием событий наблюдали военные атташе из Германии, Франции, Швеции и других стран. Даже Аргентина прислала в Порт-Артур капитана второго ранга Хосе Монета.
Анализ боевых действий показал, что в техническое оснащение, организацию боевой подготовки войск и их комплектацию необходимо вносить существенные изменения. Война потребовала массового производства всех видов вооружения и снаряжения. Неизмеримо возросла роль тыла. Бесперебойное питание войск боеприпасами и продовольствием стало играть решающую роль в достижении успеха на поле боя.
С появлением более совершенного оружия зародились позиционные формы борьбы в полевых условиях. Пулеметы и магазинные винтовки заставили окончательно отказаться от плотных боевых порядков войск, цепи становились более редкими. Пулемет и мощные фортификационные сооружения резко повысили возможность обороны, вынудили наступающих сочетать огонь и движение, тщательнее использовать местность, окапываться, вести разведку, проводить огневую подготовку атаки, широко применять обходы и охваты, вести бой и в ночных условиях, лучше организовывать взаимодействие войск на поле боя.
Артиллерия стала практиковать ведение огня с закрытых позиций. Война потребовала увеличения калибра орудий и широкого применения гаубиц.
На немецких наблюдателей русско-японская война произвела намного более сильное впечатление, чем на французов, британцев и военных других стран. Причиной этого была не столько лучшая восприимчивость немцев к новым идеям, сколько тенденция немецкой армии рассматривать боевые действия под несколько иным углом зрения. После подписания в 1904 году англо-французского соглашения (Entente cordiale) кайзер Вильгельм попросил Альфреда фон Шлиффена разработать такой план, который бы позволил Германии вести войну на двух фронтах одновременно, и в декабре 1905 года фон Шлиффен приступил к работе над своим знаменитым планом. Пример использования гранат и траншейных мортир во время осады Порт-Артура показал немцам, что такое оружие может быть эффективно использовано и в немецкой армии, если ей придется столкнуться с аналогичными задачами в ходе вторжения на территорию соседних стран.
Уже к 1913 году военная промышленность Германии приступила к серийному выпуску гранаты Kugelhandgranate 13. Однако сказать, что это был революционный образец, никак нельзя. Сказалась традиционная инерция мышления военных стратегов того времени, которая привела к тому, что гранаты продолжали рассматриваться лишь как средства осадной войны. Гранаты образца 1913 года были малопригодны как пехотное оружие, прежде всего, из-за своей шарообразной формы, делавшей их переноску малоудобной для солдата.
Kugelhandgranate 13 Model Aa
Корпус гранаты представлял собой переработанную, но почти не измененную в целом идею трехсотлетней давности – литой чугунный шар диаметром 80 мм с ребристой насечкой симметричной формы и очком под запал. Заряд гранаты представлял собой смесевое ВВ на основе черного пороха, то есть обладал невысоким фугасным действием, хотя из-за формы и материала корпуса граната давала довольно тяжелые осколки.
Запал гранаты был довольно компактен и неплох для своего времени.
Он представлял собой трубочку, выступавшую из корпуса гранаты на 40 мм с терочным и дистанционным составом внутри. На трубочке было укреплено предохранительное кольцо, а сверху имелась проволочная петелька, которая и приводила в действие запал. Время замедления предположительно составляло около 5-6 секунд. Безусловным позитивом было отсутствие у гранаты какого-либо детонатора, так как пороховой ее заряд поджигался форсом пламени от дистанционного состава самого запала. Это повышало безопасность обращения с гранатой и способствовало уменьшению количества несчастных случаев. Кроме того, заряд, обладавший малой бризантностью, дробил корпус на сравнительно крупные осколки, давая меньше «пыли», безвредной для противника, чем гранаты в мелинитовом или тротиловом снаряжении.
В России тоже учли опыт войны. В 1909-1910 годах капитан артиллерии Рдултовский разработал два образца гранат с дистанционным запалом — малой (двухфунтовой) «для охотничьих команд» и большой (трехфунтовой) «для крепостной войны».
Малая граната, по описанию Рдултовского, имела деревянную ручку, корпус в виде прямоугольной коробки из цинкового листа, снаряжалась четвертью фунта мелинита. Между призматическим разрывным зарядом и стенками корпуса помещались пластины с крестообразными вырезами, а в углах — готовые треугольные осколки (по 0,4 г весом). На испытаниях осколки «пробивали дюймовую доску в 1-3 сажени от места взрыва», дальность броска достигала 40-50 шагов.
Гранаты считались тогда инженерным средством и относились к ведению Главного инженерного управления (ГИУ). 22 сентября 1911 года Инженерный Комитет ГИУ рассмотрел ручные гранаты нескольких систем – капитана Рдултовского, поручика Тиминского, подполковника Грузевича-Нечая. Характерно было замечание о гранате Тиминского: «Может быть рекомендована на случай, когда придется делать гранаты в войсках», — так тогда относились к этим боеприпасам. Но наибольший интерес вызвал образец Рдултовского, хотя он и требовал заводского изготовления. После доработки гранату Рдултовского приняли на вооружение под обозначением «граната обр.
1912 г.» (РГ-12).
Граната обр. 1912 г. (РГ-12).
Перед самым началом Первой Мировой войны Рдултовский усовершенствовал конструкцию своей гранаты обр. 1912 г., и на вооружение русской армии поступила граната обр. 1914 г. (РГ-14).
Граната обр. 1914 г. (РГ-14)
По конструкции ручная граната обр. 1914 г. принципиально не отличалась от гранаты образца 1912 г. Но изменения в конструкции все-таки были. Граната образца 1912 г. не имела дополнительного детонатора. В гранате образца 1914 г. при снаряжении ее тротилом или мелинитом применяли дополнительный детонатор из прессованного тетрила, однако при снаряжении аммоналом дополнительный детонатор не применялся. Снаряжение гранат разными типами взрывчатых веществ привело к разбросу их весовых характеристик: граната снаряженная тротилом весила 720 гр., мелинитом – 716-717 гр.
Граната хранилась без запала и со спущенным ударником. Перед броском боец должен был поставить гранату на предохранитель и зарядить ее.
Первое означало: снять кольцо, оттянуть ударник, утопить рычаг в рукоятке (зацеп рычага захватывал головку ударника), поставить предохранительную чеку поперек окошка курка и вновь надеть кольцо на рукоятку и рычаг. Второе — сдвинуть крышку воронки и вставить запал длинным плечом в воронку, коротким — в желоб и зафиксировать запал крышкой.
Для броска граната зажималась в руке, кольцо сдвигалось вперед, а предохранительная чека сдвигалась большим пальцем свободной руки. При этом рычаг сжимал пружину и отводил зацепом ударник назад. Боевая пружина сжималась между муфтой и курком. При броске рычаг отжимался, боевая пружина толкала ударник, и тот накалывал бойком капсюль-воспламенитель. Огонь по нитям стопина передавался замедлительному составу, а затем — капсюлю-детонатору, подрывавшему разрывной заряд. Вот, пожалуй, и все современные на тот момент образцы ручных гранат, которые имелись в арсеналах военных, когда грянула Великая война.
История создания Ф1
Все началось в далеком 1922 году, когда ведомство Рабоче-Крестьянской Красной Армии решило провести ревизию на артиллерийских складах.
В соответствии с отчетами того времени, у них на вооружении находилось 17 видов различных гранат. При этом среди многочисленного выбора типов осколочно-оборонительного характера взрывных устройств собственного производства на тот момент не было. Именно из-за этого на вооружении стояли гранаты систем Миллса, как исключение допускалось и применение французской версии взрывного устройства F-1. А исходя из того, что французский запал был крайне ненадежным, большое количество не приводилось в действие, и даже более того, взрывались прямо в руках. Этот же комитет по состоянию на 1925 год создал доклад, в котором говорилось о том, что потребность в подобных взрывных устройствах армии удовлетворена всего на 0,5%. В этом же году Артком постановил выполнить испытания всех образцов, которые имелись на тот момент. На основе этого была выбрана граната образца 1914 года, которую должны были модифицировать под усовершенствованный аналог осколочной системы Миллс.
Таким образом, швейцарские запалы заменили на отечественные – Ковешникова, и уже в 1925 году, в сентябре, были проведены первые испытания, на которых главным критерием было осколочное поражение.
Выводы комиссии удовлетворили комитет. Так и появилась граната Ф1, технические характеристики которой превосходили французский аналог и удовлетворяли потребности РККА.
Достоинства и недостатки
Граната Ф-1 состоит на вооружении многих армий уже не один десяток лет. В ближайшей перспективе, да даже и в далекой, вряд ли она будет снята с производства.
Причина тому ее неоспоримые преимущества.
- Простота в изготовлении и дешевизна материала, из которого изготовляется корпус.
- Простой и надежный запал, который действует дистанционно и надежно.
- Высокое поражающее действие, особенно в замкнутых пространствах.
К недостаткам данного снаряда надо отнести слишком мелкие осколки, образующиеся при взрыве. Они обладают низкой поражающей способностью.
Минусом ее взрывателя является то, что замедлитель дает шанс врагу на спасение, хотя и небольшой. Ф-1 довольно тяжелый снаряд, далеко и точно бросить более чем пол килограмма груза удается не всякому.
Наступательные гранаты ргд своеобразный аналог Ф-1. Но они легче ее в два раза, а вот взрывчатого вещества в них больше также в два раза. Граната ргд имеет запал такого же типа, как и Ф-1.
Из-за меньшего количества осколков, но большего фугасного действия она используется в наступательных операциях.
Еще один тип это наступательные гранаты ргн. Их преимущество перед Ф-1 состоит также в меньшем весе.
Помимо этого немалое значение имеет и радиус действия как РГД, так и РГН – 15 – 20 метров.
Инструкция к применению
Для того чтобы граната Ф1 была готова к действию, необходимо найти усики, которые располагаются на предохранительной чеке, и разогнуть их. Взрывное устройство берется в правую руку, пальцы должны крепко и уверенно прижимать рычаг непосредственно к самому корпусу. Перед тем как выполнить бросок, указательным пальцем второй руки необходимо выдернуть кольцо чеки. После этого можно держать гранату еще долгое время, до того момента, пока не будет отпущен рычаг и ударный боек не приведет в активацию запал.
В случае если необходимость в действии гранаты отпадает, то чеку можно вставить обратно, а после того, как усики будут возвращены в первоначальное положение, ее можно безопасно хранить.

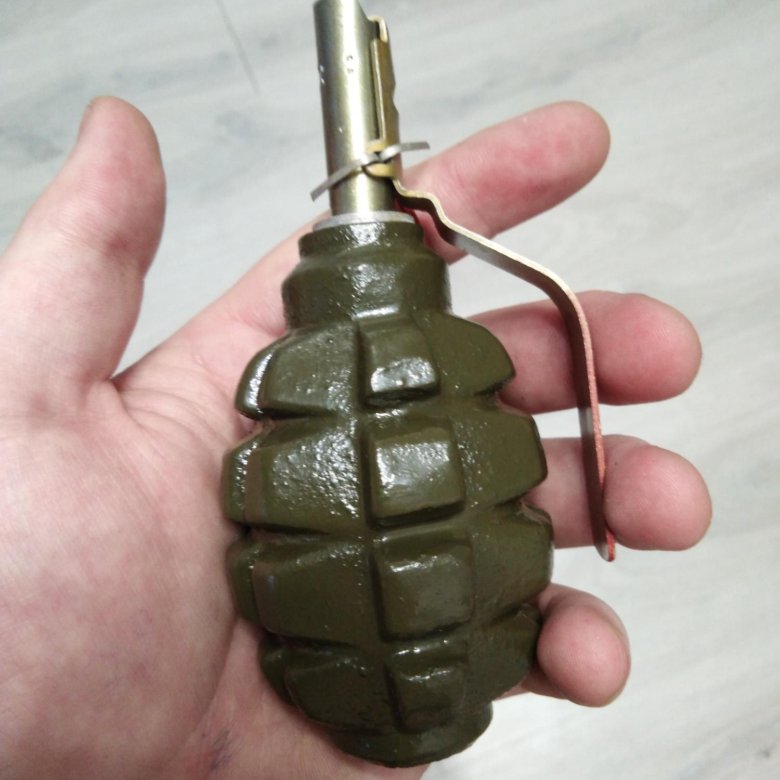

Рассмотрев муляж гранаты Ф1, можно полностью ознакомиться с ее строением, а благодаря весу, что идентичен боевой версии, можно испытать ее на дальность метания. В случае с боевыми действиями или условиями, приближенными к ним, необходимо первым делом определиться с целью и выбрать подходящий момент для выполнения броска. После того как граната уже находится на пути к своей цели, рычаг произведет давление на ударник, который, в свою очередь, надавит на капсюль, из-за чего через некоторый промежуток времени происходит взрыв.
Среди поражающих факторов можно отметить не только фугасное действие, но также и осколки, которые формируются в результате разрыва оболочки гранаты. Это обусловлено и частым применением Ф1 при установке «растяжек». Так, если при взрыве человек может уцелеть при ударно-фугасной волне, то осколки не оставят никому шансов в радиусе 5 метров.
Дополнительно стоит отметить довольно хитрую и эффективную комбинацию, что состоит из 2 гранат, благодаря которой создается и противосаперный эффект. Так, в случае ее обнаружения неопытным сапером, который перерезает впоследствии натянутый трос, детонируют тем самым одновременно 2 запала. Существуют доработки, которые позволяют мгновенно действовать гранатам с установкой минного взрывателя мгновенной активации.
Реальное применение в бою
На открытой местности фугасное действие (поражение избыточным давлением) Ф-1 ощутимо на расстоянии 3 – 5 метров от места взрыва. Радиус действия осколков (уверенного поражения) достигает 50, иногда 70 метров.
Самые крупные осколки могут отлететь на 200 метров от эпицентра взрыва.
Эти особенности диктуют и способы применения гранаты в бою:
- наиболее эффективна она в замкнутых пространствах, т. е. в помещениях, где поражающая сила осколков максимальна;
- в помещении и фугасное действие усиливается в несколько раз, что приводит к контузиям, а также полностью дезориентирует;
- Ф-1 очень полезна при организации диверсий в качестве главного элемента растяжек, а также для подрыва автотехники, складов и т. п.
п.Иногда растяжки ставят с применением двух и более гранат.
А если убрать замедлитель, то можно добиться одного важного преимущества, т. е. мгновенного взрыва.
Такой же эффект дадут гранаты снаряженные минным взрывателем, действующим мгновенно.
В целях безопасности
Для того чтобы не произошло никаких досадных ситуаций, необходимо очень внимательно относиться к мерам предосторожности. Перед тем как произвести укладку гранат, нужно выполнить их осмотр и уделить внимание запалу. На корпусе не должно быть обнаружено глубокой ржавчины и сильных вмятин. Запал и его трубка не должны иметь следов коррозии, чека должна быть целой, концы разведены, а изгибы без трещин. В случае если на запале обнаружен налет зеленого цвета, то ни в коем случае нельзя пользоваться подобной гранатой. При транспортировке боеприпасов необходимо оберегать их от ударов, сырости, огня и грязи. В случае если гранаты были подмочены, то нельзя сушить их у огня.
Необходимо проводить систематические осмотры. Категорически запрещается:
- Трогать неразорвавшийся снаряд.
- Разбирать боевую гранату.
- Пытаться самостоятельно удалить неисправность.
- Переносить гранаті без сумок.
Аналоги
За основу были взяты французская осколочная и английская модели, благодаря чему появилась граната Ф1. Характеристики такого симбиоза были уникальными, по сравнению с аналогичными отечественными взрывными устройствами. Эта модель известна своим прозвищем «лимонка». В свою очередь, копиями этой гранаты можно считать модели из Чили (Mk2), Китая (Тип 1), Тайваня и Польши (F-1).
Советская версия широко применялась во всем мире в самых известных и обширных военных конфликтах.
Первая мировая
28 июля 1914 года началась Первая мировая война, один из самых широкомасштабных вооружённых конфликтов в истории человечества, в результате которого прекратило существование четыре империи. Когда после чрезвычайно динамичной кампании линии фронтов застыли в позиционной войне и противники сидели в своих глубоких окопах практически на расстоянии броска камнем, история русско-японской войны повторилась снова, но с одним исключением – Германия.
Сферическая граната Kugelhandgranate оказалась самой первой, которая производилась серийно в достаточно больших количествах и поставлялась в войска. Остальным пришлось снова импровизировать. Войска стали помогать себе сами и стали выпускать различные самодельные гранаты. С использованием пустых консервных банок, деревянных коробок, картонок, обрезков труб и тому подобного, зачастую с обмоткой проволокой или набивкой гвоздями, производились более или менее эффективные взрывные устройства. Также самыми разнообразными были и заряды, а также детонаторы — простые бикфордовы шнуры, терочные запалы и так далее. Использование подобных эрзацев было зачастую связано с риском и для самих метателей. Оно требовало известной ловкости и хладнокровия, поэтому ограничивалось саперными подразделениями и небольшими, специально обученными пехотными частями.
По отношению к затрачиваемым на производство усилиям эффективность самодельных гранат оставляла желать лучшего. Поэтому с нарастающим темпом стали разрабатываться более эффективные и удобные гранаты, пригодные, кроме этого, к серийному массовому производству.
Рассмотреть все образцы, которые создали конструкторы за время Первой мировой войны в объеме одно статьи не представляется возможным. Только в германской армии в этот период использовалось 23 типа различных ручных гранат. Поэтому остановимся на двух конструкциях, которые в конечном итоге и привели к появлению гранаты Ф-1.
Учтя опыт боевых действий 1914 года, британский конструктор William Mills разработал очень удачный, можно сказать, классический образец гранаты. Граната Миллса была принята на вооружение армии Великобритании в 1915 году под названием «Mills Bomb № 5».
Mills Bomb № 5
Граната Миллса относится к противопехотным осколочным ручным гранатам дистанционного действия оборонительного типа.
Граната № 5 состоит из корпуса, заряда ВВ, ударно-предохранительного механизма, запала. Корпус гранаты предназначен для размещения заряда ВВ и образования осколков при взрыве. Корпус изготовлен из чугуна, снаружи имеет поперечные и продольные насечки.
В нижней части корпуса имеется отверстие, в которое ввинчивается центральная трубка. В центральном канале трубки размещается ударник с боевой пружиной и капсюль-воспламенитель запала. Сам запал представляет собой отрезок огнепроводного шнура, на одном конце которого закреплен капсюль-воспламенитель, а на другом капсюль-детонатор. Он вставляется в боковой канал трубки. Отверстие корпуса закрывается резьбовой пробкой. Для применения гранаты Mills Bomb №5 необходимо отвинтить шайбу на нижней стороне гранаты, вставить в нее капсюль-детонатор и вновь завернуть шайбу на место. Для использования гранаты необходимо взять гранату в правую руку, прижав рычаг к корпусу гранаты; левой рукой свести вместе усики предохранительной чеки (шплинта) и, потянув за кольцо, вытянуть шплинт из отверстия рычага. После этого, размахнувшись, бросить гранату в цель и укрыться.
Англичанам удалось создать поистине выдающееся оружие. Граната Миллса воплотила в себе тактические требования «окопной войны», предъявляемые к этому виду оружия.
Небольшая, удобная, эта граната удобно металась из любого положения, несмотря на размер, она давала достаточно много тяжелых осколков, создавая достаточную площадь поражения. Но самым большим достоинством гранаты был ее запал. Заключалось это в простоте его конструкции, компактности (не было выступающих деталей), и в том, что, выдернув кольцо с чекой, боец мог безопасно держать гранату в руке в ожидании наиболее благоприятного момента для броска, так как пока не поднимется рычаг, удерживаемый рукой, воспламенения замедлителя не наступит. Немецкие, австро-венгерские и некоторые французские образцы гранат не имели этой поистине необходимой особенности. Имевшая такую особенность русская граната Рдултовского была очень сложна в применении, ее подготовка к броску требовала более десятка операций.
Французы, которые от немецких гранат в 1914 году страдали не меньше англичан, тоже решили создать гранату со сбалансированными характеристиками. Правильно учтя недостатки немецких гранат, как то, большой в диаметре, неудобный для охвата рукой корпус, как у гранаты образца 1913 года, ненадежный взрыватель и слабое осколочное действие, французы разработали революционную для своего времени конструкцию гранаты, известную как F1.
F1 с запалом ударного воспламенения
Первоначально F1 выпускалась с запалом ударного воспламенения, но вскоре ее снабдили автоматическим рычажным запалом, конструкция которого с незначительными изменениями по сей день используется во многих запалах армий NATO. Граната представляла собой изготовленный литьем ребристый яйцевидный корпус из сталистого чугуна, с отверстием для запала, который был более удобным для броска, чем круглый или дискообразный корпус немецких гранат. Заряд состоял из 64 граммов взрывчатого вещества (тротил, шнейдерит или менее мощные заменители), а масса гранаты составляла 690 грамм.
Изначально запал представлял собой конструкцию с капсюлем-воспламенителем ударного действия и замедлителем, по выгорании которого срабатывал капсюль-детонатор, вызывавший подрыв гранаты. В действие он приводился посредством удара колпачком запала о твердый предмет (дерево, камень, приклад и т. д.). Колпачок изготавливался из стали или латуни, имел на внутренней стороне боек, разбивавший капсюль, по типу винтовочного, поджигавший замедлитель.
Для безопасности запалы гранат F1 снабжались проволочной чекой, не допускавшей касания ударником капсюля. Перед броском этот предохранитель удалялся. Такая простая конструкция была хороша для массового производства, но применение гранаты вне окопа, когда не было возможности найти тот самый твердый предмет, явно затрудняло пользование гранатой. Тем не менее компактность, простота и высокая эффективность обеспечили гранате огромную популярность.
В момент взрыва корпус гранаты разрывается на более чем 200 крупных тяжелых осколков, начальная скорость разлета которых около 730 м/с. При этом на образование убойных осколков идет 38 % массы корпуса, остальное попросту распыляется. Приведенная площадь разлета осколков — 75–82 м2.
Ручная граната F1 была довольно технологичной, не требовала дефицитного сырья, несла умеренный заряд взрывчатого вещества и в то же время обладала большой мощностью и давала большое по тем временам количество убойных осколков. Пытаясь решить задачу правильного дробления корпуса при взрыве, конструкторы использовали глубокую насечку на корпусе.
Однако боевой опыт показал, что при современных бризантных ВВ корпус такой формы при взрыве дробится непредсказуемо, причем основное количество осколков имеет малую массу и малоубойны уже в радиусе 20-25 метров, в то время как тяжелые осколки донца, верхней части гранаты и запала имеют высокую энергию за счет своей массы и опасны до 200 м. Поэтому все утверждения насчет того, что насечка имеет своей целью образование осколков по форме выступающих ребер, как минимум, неверна. То же самое следует сказать и насчет явно завышенной дистанции поражения, так как дальность сплошного поражения осколками не превышает 10-15 метров, а эффективная дальность, то есть такая, где хотя бы половина целей будет поражена – 25-30 метров. Цифра 200 метров – это не дальность поражения, а дальность безопасного удаления для своих частей. Потому метать гранату следовало из-за укрытия, что было вполне удобно в случае позиционной войны.
Недостатки F1 с ударным запалом были очень скоро учтены. Несовершенный запал был ахиллесовой пятой всей конструкции, а по сравнению с гранатой Миллса был явно устаревшим.
Сама же конструкция гранаты, ее эффективность и производственные особенности не вызывали нарекания, наоборот, были выдающимися.
Тогда же, в 1915 году, в короткий срок французскими конструкторами был изобретен автоматический пружинный запал по типу Миллса, однако, во многом его превосходящий.
F1 с автоматическим рычажным запалом
Теперь готовую к броску гранату можно было держать в руках неограниченно долго – пока не наступал более благоприятный для броска момент, что особо ценно в скоротечном бою.
Новый автоматический запал был объединен с замедлителем и детонатором. Запал вкручивался в гранату сверху, в то время как у Миллса ударный механизм запала был неотъемным от корпуса, а детонатор вставлялся снизу, что было весьма непрактично – визуально определить, заряжена ли граната, было невозможно. Этой проблемы не было у новой F1 – наличие запала легко определялось и означало готовность гранаты к применению. Остальные параметры, в том числе заряд и скорость горения замедлителя остались прежними, как и у гранаты F1 с запалом ударного воспламенения.
В таком виде французская ручная граната F1, как и граната Миллса, стала поистине революционным техническим решением. Ее форма и массогабаритные показатели были настолько удачными, что послужили примером для подражания и воплотились во многих современных моделях гранат.
Во время Первой Мировой войны гранаты F 1 в больших количествах поставлялись в русскую армию. Как и на западе, боевые действия вскоре выявили острую потребность вооружения российской армии ручными гранатами. Занялись этим в Главном Военно-техническом управлении (ГВТУ) — преемнике ГИУ. Несмотря на новые предложения, основными становятся гранаты обр. 1912 и 1914 г. Производство их налаживается в казенных технических артиллерийских заведениях — но, увы, слишком медленно. С начала войны по 1 января 1915 г. в войска направили всего 395 930 гранат, преимущественно обр. 1912 г. С весны 1915 г. гранаты постепенно переходят в ведение Главного Артиллерийского Управления (ГАУ) и включаются в число «основных средств артиллерийского снабжения».
К 1 мая 1915 г. в войска выслано 454 800 гранат обр. 1912 г. и 155 720 — обр. 1914г. Между тем, в июле того же года Начальник ГАУ оценивает только ежемесячную потребность в ручных гранатах в 1 800 000 штук, а Начальник штаба Верховного Главнокомандующего сообщает Управляющему Военным министерством мнение Верховного о необходимости заготовки «револьверов, кинжалов и, особенно, гранат» со ссылкой на опыт французской армии. Портативное оружие и ручные гранаты действительно становятся основным вооружением пехоты в окопной войне (тогда же, кстати, появились и средства защиты от ручных гранат в виде сеток над окопами).
В августе 1915 г. предъявляется требование довести поставки гранат до 3,5 млн. штук в месяц. Диапазон применения гранат растет — 25 августа Главнокомандующий армиями Северо-Западного фронта просит о снабжении «ручными бомбочками» партизанской сотни для действий в тылу противника. Охтенский и Самарский заводы взрывчатых веществ сдали к этому времени 577 290 гранат обр.
1912 г. и 780 336 гранат обр. 1914 г., т.е. их производство за целый год войны составило всего лишь 2 307 626 штук. Для решения проблемы начинается размещение заказов на гранаты за границей. Среди прочих образцов поставляется в Россию и F1. И вместе с прочими после окончания мировой и Гражданской войны достается в наследство РККА.
Уникальность гранаты Ф1
На самом деле тот факт, что этот вид боеприпаса достаточно долгое время не нуждался в модификации, говорит о многом, в частности о том, что одной из лучших разработок того времени считается граната Ф1. Характеристики этого устройства настолько хороши, а производство простое, что уже к началу 1980 года на складах имелся огромнейший запас подобных припасов, которые все находились в рабочем состоянии. На данный момент они остаются если не самым совершенным типом, то проверенными временем.
Может быть, через некоторое время будут созданы новые, совершенно уникальные виды, которые будут полностью лишены всех недостатков старых боеприпасов и уверенно займут их места, но на данный момент одной из лучших остается граната Ф1.
Характеристики (комментарий специалиста это подтверждают) новых видов взрывных устройств имеют некоторое преимущество, но назвать их наилучшим замещением старых типов гранат, пока не представляется возможным.
Лимонка и особенности ее использования
Есть некоторые особенности хранения этого метательного снаряда. Заключаются они в том, что запал и корпус с взрывчатым веществом в деревянном ящике хранятся отдельно. Запал ввинчивается в гранату перед боем.
В инструкции по эксплуатации статья о хранении запалов говорится, о том, что они должны находиться в специальных герметичных коробках. Это чтобы они не подверглись коррозии.
Как отличить учебную гранату от боевой? В этом смысле особое значение имеет маркировка. Боевые гранаты окрашены в зеленый и темно-зеленый цвета. А модель гранаты окрашивают в черный цвет.
Делается это для того, чтобы визуально сразу же отличить боевую от имитационной гранаты. А последняя, естественно, используется для того, чтобы избежать во время обучения солдат несчастных случаев.
Но не только по этому признаку можно их отличить. У макета учебно тренировочной гранаты ф 1 кольцо от чеки, а также нижняя часть, самый кончик рычага, который необходимо прижимать после извлечения чеки, окрашен в красный цвет.
Бойцы должны переносить гранаты в специальном подсумке, рассчитанном на два снаряда. Или же в разгрузке, а также допускается транспортировка карманах. Но ни в коем случае не цеплять снаряды к ремню за кольца чеки.
Смертоносная «неразлучница»: зачем граната Ф-1 все еще нужна армии
По массовости производства эта российская граната превзошла не только всем известный автомат Калашникова, но и общее количество ручных оборонительных гранат во всем мире. Только учтенное ее производство перевалило за несколько миллиардов, знаменитая лимонка за 100 лет своего существования успела взорвать едва ли не половину планеты. И сегодня Ф-1 остается лучшей гранатой в своем классе и стоит на вооружении многих стран.
Признаем, что «французский прононс» у русской гранаты Ф-1 отчасти присутствует и попала она в Россию из Франции еще во время Первой мировой войны под индексом F-1 (производства 1915 года).
Особых боевых качеств в тот период не показала, а может, просто пылилась на армейских складах в огромных количествах, но вспомнили о ней лишь в 1925 году, когда потребности Красной армии в новой гранате стали чрезвычайно насущными.
Помните знаменитую фразу из кинофильма «Белое солнце пустыни»: «Гранаты у него не той системы»? Вот в тот исторический период и получилось, что все существовавшие гранаты были либо неэффективны, либо небезопасны при использовании, либо полностью израсходованы за годы Гражданской войны. Нужна была своя универсальная и убойная граната. Потребность ручных гранат для РККА была удовлетворена в то время лишь на 0,5% – не было гранат!
За основу приняли именно французскую гранату, которую изрядно доработали уже к 1928 году. В первую очередь за счет усовершенствованного запала Федора Ковешникова, который был гораздо эффективнее и безопаснее. А еще через десять лет благодаря усилиям конструктора Федора Храмеева граната приобрела совершенно новые качества и была принята в 1939 году на вооружение, став окончательно русской гранатой.
За это время на ней несколько раз поменялся запал, но сама граната, прошедшая Великую Отечественную войну и прочие вооруженные конфликты, осталась в неизменном виде и легендарная лимонка до сих пор стоит на вооружении Российской армии.
Производство этой гранаты во время Великой Отечественной войны было более чем масштабным. Ее выпускали даже на бывших консервных заводах, зачастую применяя в качестве бризантного взрывчатого вещества, тротила, даже дымный охотничий порох, что не уменьшало ее боевых качеств. Во время Сталинградской битвы, по данным артиллерийского ведомства Красной армии, было применено около 2,3 миллиона Ф-1, во время Курской битвы – более четырех миллионов, во время Берлинской наступательной операции – около трех миллионов.
Бойцы брались за лимонку и в оборонительных боях, и в наступлении. Ее применяли и пехота, и танкисты, и артиллеристы. Ф-1 находилась даже в боевой экипировке летчиков на случай непредвиденного приземления на территории противника.
Неслучайно именно граната Ф-1 вошла в список «Оружия Победы» наравне с «Катюшами», танками Т-34, штурмовиками Ил-2 и другими прославленными образцами вооружений нашей армии.
Граната Ф-1 – ручная оборонительная. Дальность заброса – до 50–60 метров в зависимости от мастерства и физической подготовки бойца. При весе в 600 граммов метать эту гранату на такую дальность может далеко не каждый, так что в идеале это 30–40 метров. При этом разлет осколков, которых около 300, составляет до 250 метров, так что ее применение предусматривает наличие надежного укрытия для самого бросающего. В идеале это окоп или бронетехника, которые укроют от осколков.
Корпус гранаты ребристый, откуда еще одно ее название – «ананас», но подобная конструкция связана не с разрывом по граням насечек, а с удобством броска в отличие от гладких гранат, которые могут выскользнуть из той же обледеневшей перчатки. Впоследствии ребристость корпуса оказалась эффективной при привязывании гранаты к любому предмету (дерево, камень) для использования в качестве растяжки.
Кстати, само распространенное название Ф-1 – лимонка – имеет несколько толкований.
Первое связано с английской гранатой времен Первой мировой войны системы Лемона, которые использовались в русской армии. Ее еще называли «ананасовка» и «черепаха» – именно из-за рубленой рубашки корпуса. В российском варианте наиболее предположительное название связано с одноименным цитрусовым плодом, который стал известен у нас именно в начале XX века. Уменьшительно-ласкательный суффикс «фенюша» граната получила тоже в российской армии. А во время войны в Афганистане Ф-1 именовали «эфкой», причем буква «К» в этой аббревиатуре была абсолютно непонятной.
В истории войны в Афганистане у гранаты Ф-1 есть не одна знаменитая строка. Несмотря на свой вес, который значительно выше, чем у той же наступательной РГД-5, в «разгрузке» десантника в горах непременно присутствовали как минимум две гранаты этой системы, плюс еще пара-тройка в заплечном РД (рюкзак десантника).
«»Эфка» была самой эффективной гранатой ближнего боя именно в горах, где при наличии укрытий среди камней ее можно было применять при непосредственном столкновении с противником, – рассказывает ветеран войны в Афганистане Александр Апрельский.
– На открытой местности это чревато опасностью для всех из-за большого разлета осколков, а тут, когда душманы внизу, на склоне горы, забросать их именно мощными лимонками было удобнее, чем вызывать огонь артиллерии или использовать ротные минометы.
Тактика действий в горах строилась именно по принципу «кто выше, тот сильнее». И даже если одно подразделение действует внизу ущелья, то сверху его обязательно прикрывают те, кто находится на хребте. Иногда из-за большого расстояния приходилось привязывать чеку запала гранаты к корпусу ниткой – ведь замедление запала Ф-1 – три-четыре секунды, и тогда бы она взрывалась в воздухе, а так срабатывала уже при «приземлении». Чаще всего ее ставили и на растяжки на горных тропах – после подрыва осколками даже трава выкашивалась под корень в радиусе пяти-шести метров, не оставляя шансов выжить упавшему после щелчка срабатывания запала».
Одно время в Афганистане для моджахедов считалось безопасным укрыться в кяризах – подземных колодцах с разветвленной системой сообщения.
Бросок гранаты не давал особого эффекта – осколки не доставали, а взрывная волна вылетала вверх, как в трубу. Тогда придумали особую тактику: вначале в колодец летит одна граната, а вторая следом, с задержкой в руке на две секунды. В результате внутри подземелья образуется своеобразный вакуумный взрыв, который расходится по внутренним ходам. Очень рискованно, ведь вторая граната может сработать в руках. Официально как тактический прием этот метод подрыва не был «запатентован», но применялся неоднократно.
А еще лимонка в Афганистане называлась «неразлучницей». Это та последняя граната, которую оставляли на случай окружения и возможности попадания в плен. Подорвать Ф-1 можно было не только себя, чтобы избежать мучительной смерти, но и всех врагов. Во время вывода советских войск из Афганистана, когда еще до пересечения границы сдавались все боеприпасы, «неразлучниц» бдительные особисты (сотрудники военной контрразведки), закрыв глаза на нарушение, разрешали метать в ближайший овраг, а кольцо от взрывателя запала оставлять на память.
Сегодня граната Ф-1, которую можно считать старейшей из действующих, остается на вооружении российской армии. Ее технические характеристики, надежность и эффективность позволяют говорить, что легендарная лимонка еще надолго останется в боевом применении.
Граната F1 • Rust Labs
| Контейнер | Состояние | Сумма | Шанс |
|---|---|---|---|
| Желтый ящик для подводной лаборатории | — | 1 | 0,5 % |
| Военный ящик | — | 1 | 0,5 % |
| Элитный ящик | — | 1–4 | 4 % |
| Элитный ящик для подводной лаборатории | — |  5″> 1–4 | 4 % |
| — | 1–5 | 29 % | |
| Запертый ящик | — | 1–2 | 2 % |
| Сундук с сокровищами | — | 1–2 | 2 % |
| Блуждающий ученый | — | 2–3 | 1 % |
| Патрульный ученый | — | 1 | 0,1 % |
| Ученый нефтяной вышки | — | 1 |  097″> 0,1 % |
| Военный туннельный ученый | — | 2–3 | 3 % |
| Экскаватор Ученый | — | 1 | 0,07 % |
| Ученый-арктик | — | 1 | 0,1 % |
| Ученый военной базы | — | 1 | 0,1 % |
| Тяжелый ученый | — | 1–3 | 4 % |
| Ученый грузового корабля | 1 |  092″> 0,09 % |
| Чертеж | Ингредиенты | Время | Уровень верстака | |
|---|---|---|---|---|
| Чертеж гранаты F1 | ×30×25 | 10–20 с | II | |
| ×10 | Чертеж пороха Известный по умолчанию | ×30×20 | 0,5–2 с | я |
4
1 365 баллов. 4 года назад*
Граната F1 лучше подходит для бросков в бою, с единственной похожей на нее более примитивной гранатой Beancan, более подходящей для рейдов, чем граната F1. Граната F1 имеет фиксированный предохранитель примерно на 3 секунды, в отличие от гранаты Beancan, у которой есть случайный предохранитель, который может либо разорваться, либо взорваться в одно мгновение, либо взорваться через тысячелетие.
Его редко можно увидеть в бою, где он должен сиять, но из-за положительного эффекта он намного эффективнее в этом отношении. Использовать ее в качестве наступательной гранаты намного лучше, чем гранату Бинкан, благодаря тому факту:
- • у нее фиксированный предохранитель на 3 секунды, который, очевидно, не может взорваться
- • не шипит, как граната Бинкан
- • нет можно ожидать, что вы будете использовать его
- • теперь он наносит улучшенный урон и теперь является одним из немногих способов справиться с турелью на базе
Но недостатки следующие:
- • в зависимости от того, как вы его используете, любой игрок, который обращает внимание на свое окружение, может уйти от него или укрыться
- • издает звук при приземлении на поверхность , который предупредит любого, кто находится рядом с ним.
Это оружие имеет очень ситуативное применение.
С его помощью вы можете держать врагов в страхе, заставить их уйти или спровоцировать их броситься на вас. Если вы хотите более эффективно использовать в бою, один из возможных способов противодействия взрывателю — это
- • бросать его по определенной дуге так, чтобы, когда он приземлится, оставалось на секунду или меньше предохранителя.
- • Взрывозащита — это вещь, но нет точного способа полностью противодействовать взрывам с любым набором брони, поэтому эта граната нанесет сокрушительный урон, если попадет, если кто-то излечится сзади. прикрытие, скорее всего, будет убито, если они были серьезно ранены.
2
6 баллов год назад
Если вы прикрепите его к только что помещенной стене/окну/двери, вы сможете повернуть его и убить любого, кто стоит поблизости снаружи. По крайней мере, судя по видео, которое я видел на YouTube.
1
1 балл.
4 года назад
Так дешево сделать, один или два из них отлично подходят для небольших рейдов, бросьте их прямо через щель в шлюзе 1×2, и им придется сделать трудный выбор.
155 баллов. 3 года назад*
По состоянию на момент публикации предстоящего сентябрьского обновления они наносят больше урона и имеют повышенный множитель урона против автоматических турелей: требуется около 10, чтобы сломать одну
РЕДАКТИРОВАТЬ: После тестирования я подтвердил, что даже тяжелая броня не может спасти вас от смерти от гранаты F1
1
311 ед. 2 года назад
Обязательно сначала потренируйтесь бросать (и приклеивать к дверям и стенам) гранаты F1, потому что игроки, не знакомые с элементами управления, часто случайно бросают (роняют на землю рядом со своим ногами и их товарищами по команде.. «БЕГ БЕГ БЕГ!!» — без толчка вперед) или бросить его вместо того, чтобы должным образом прикрепить его к поверхности.
Совет: прикрепите гранату F1 к люку бронированной двери, когда за ней постоянно подглядывают люди. Следующее, что они увидят, когда откроют его… удивят их, бум.
1
6 баллов 2 года назад
Увеличение урона делает это оружие очень ценным в PvP. Даже против цельнометаллических игроков, которые по сравнению с большинством игроков обычно проигрывают. Реальный вопрос стоит ли исследовать? Это половина GP бобовой банки, но это всего 8 отходов на F1 в Bandit Camp. Один пробег по дороге может принести вам стопку гранат F1 в бандите с нулевой стоимостью GP. Кое-что, чтобы рассмотреть, прежде чем исследовать их, если вы чувствуете себя обязанным сделать это.
1
143 балла. 2 года назад
Вы можете купить их на металлолом и переработать на порох в Лагере разбойников. Хотя это может занять много времени, это лучше, чем выращивание серы, плавка древесного угля и его изготовление. Каждая стопка из 5 перерабатывается на 75 единиц пороха.
1
1 132 балла. 9 месяцев назад
Вы можете щелкнуть правой кнопкой мыши, чтобы прикрепить его к объектам.
- Поместите его на дверь, затем откройте дверь, чтобы убить того, кто ушел глубоко.
Ручная граната Ф-1 — Internet Movie Firearms Database
Эта страница посвящена советской/российской гранате Ф-1. Чтобы узнать о французской гранате времен Второй мировой войны и современной австралийской гранате, соответственно, см. Ручная граната F1 и Ручная граната F1 (Австралия) .
Ручная граната Ф-1 — оборонительная осколочная граната советских времен, которая использовалась со времен Второй мировой войны. Она все еще использовалась советскими вооруженными силами на протяжении 1980-х годов вместе с наступательной РГД-5. Обе гранаты должны были быть заменены на новые гранаты РГН и РГО в 1980-х годов, но в связи с распадом Советского Союза замена в основном прекратилась, и они до сих пор являются штатными гранатами для Вооруженных Сил России.
Ручную гранату F-1 и варианты можно увидеть в следующих фильмах, телесериалах, видеоиграх и аниме, которые используют следующие актеры:
| Название | Актер | Символ | Примечание | |
|---|---|---|---|---|
| Граница на замке | Михаил Гродский | Фон Штайнбах | 1937 | |
| Диверсанты | ||||
| Морская застава (Морской пост) | Николай Ивакин | Старшина Матвеев | 1938 | |
| Советские пограничники, японские морские пехотинцы | ||||
| Александр Пархоменко | Матросы-анархисты | 1942 | ||
| Победоносное возвращение (Маджуп ар узвару) | Артурс Димитерс | Август Гриз | 1948 | |
| Незабываемый 1919 год (Незабываемый 1919 год) | Красный матрос | 1951 | ||
| Поколение (Поколение) | Тадеуш Янчар | Ясио Кроне | 1955 | |
| Канал (Канал) | Владек Шейбал | Михал ‘Огромный’ | 1957 | |
| Синяя стрела (Голубая стрелка) | Анвар Тураев | Пвт. Кафнутдинова | 1958 | |
| Контрабандисты смерти | Леопольд Новак | Килиан, известный как «Король Шумавы» | 1959 | |
| Зеленый вагон (Зеленый Фургон) | Владимир Колокольцев | Володя Козаченко | 1959 | |
| Крепость на колесах (Крепость на колесах) | Павел Дубашинский | Юрко | 1960 | |
| Целина Поднятая Целина | Евгений Матвеев | Макар Нагульнов | 1960 | |
| Целина Поднятая Целина | Фёдор Шмаков | Андрей Разметнов | 1960 | |
| Целина Поднятая Целина | Игорь Дмитриев | Лятьевский | 1960 | |
| Весна (Kwiecien) | Хенрик Бак | подполковник. Вацлав Чапран | 1961 | |
| Черная чайка (Черная чайка) | Николай Волков, старший | Мануэль | 1962 | |
| Оптимистическая трагедия (Оптимистическая трагедия) | Красные матросы | 1963 | ||
| Твердыня (Пядь земли) | советских солдат | 1964 | ||
| Никто не хотел умирать (Никас ненорейо мирти) | Юозас Будрайтис | Йонас Локис | 1966 | |
| И все будет тихо (Потем настапи чиша) | Польские солдаты | 1966 | ||
| Ярость (Ярость) | Иван Переверзев | Лучицкий | 1966 | |
| Евгений Матвеев | Василий Гулявин | |||
| Вестерплатте | Польские солдаты | 1967 | ||
| Исход (Исход) | Владимир Заманский | Прохоров псевдоним полковник Сомов | 1968 | |
| Сергей Лазо | Юрий Дубровин | Королев | 1968 | |
| в титрах не указан | Иван Захарович | |||
| красноармейцев | ||||
| На войне как на войне (На войне как на войне) | Михаил Кононов | Младший лейтенант Малешкин | 1968 | |
| Шестое июля (Шестое июля) | Вячеслав Шалевич | Яков Блюмкин | 1968 | |
| Годен к нестроевой службе (Годен к нестроевой) | Любовь Румянцева | Старшина Лена Королева | 1968 | |
| Кахи Кавсадзе | Схирладзе | |||
| Разведчики | Алексей Смирнов | Василий Сигаев | 1968 | |
| Освобождение: Прорыв | Сергей Никоненко | Сашка | 1969 | |
| Восьмой (Осмият) | Георгий Георгиев-Гетц | «Осмият» | 1969 | |
| Никола Анастасов | «Чаплин» | |||
| Бойцы Сопротивления | ||||
| Один шанс из тысячи (Один шанс из тысячи) | Видно среди оружия | 1969 | ||
| Как я развязал Вторую мировую войну | Мариан Кочиняк | Пвт. Франек Долас | 1970 | |
| Станислав Гронковский | «Волк» | |||
| О друзьях-товарищах | Геннадий Юхтин | Виктор Пшенников | 1970 | |
| Красная площадь | Сергей Никоненко | Кольцов Володя | 1970 | |
| Уно Лойт | Детали Уно | |||
| Слушай с другой стороны (Дайсны цергуудеэ сонсоцгоо!) | Виктор Павлов | Зайцев | 1971 | |
| Освобождение: Битва за Берлин | Михаил Глузский | сержант. Ряженцев | 1971 | |
| Освобождение: Последний штурм | советских солдат | 1971 | ||
| Обратной дороги нет (нет обратной дороги) | Николай Олялин | Майор Топорков | 1971 | |
| Александр Январев | Егор Гонта | |||
| Легенда о живых мертвецах (Legenda o živých mrtvých) | Йозеф Шебек | Михал | 1971 | |
| Партизаны и немецкий солдат | ||||
| Офицеры (Офицеры) | советских солдат | 1971 | ||
| Украденный поезд (Откраднатить влак) | советских солдат | 1971 | ||
| Даурия | Юрий Соломин | Семен Нагорный | 1972 г. | |
| Анархисты | ||||
| За час до рассвета | Валентин Брылеев | Федотов | 1973 г. | |
| Владимир Кенигсон | Генерал Николай Седых | |||
| Зеркало (Зеркало) | Асафьев | 1975 | ||
| Юрий Назаров | Широков (военный инструктор) | |||
| Они сражались за свою страну | советских солдат | 1975 | ||
| Долгие вёрсты войны | советских солдат | 1975 | ||
| Драйверы с цепями (оковани шофери) | немецких солдат и югославских партизан | 1975 | ||
| Фронт без флангов (Фронт без флангов) | Александр Денисов | Старшина Вакуленчук | 1975 | |
| Поэма Ковпака: Метель (Дума о Ковпаке: Буран) | Михаил Кокшенов | Павел Устуйжанин | 1975 | |
| Пропавшая экспедиция (Пропавшая экспедиция) | Вахтанг Кикабидзе | Арсен Кабахидзе | 1975 | |
| Назначен Внучкой (Назначаешься внучкой) | Ирина Гришина | Дуся Мельникова | 1976 | |
| Сироты (Подранки) | 1976 | |||
| Фронт за линией фронта | советских солдат | 1977 | ||
| Операция Thunderbolt | Угонщик | 1977 | ||
| Конец императора тайги (Конец императора тайги) | Андрей Ростоцкий | Аркадий Голиков | 1978 | |
| Приключения Сыщика Калле (Приключения Калле-сыщика) | Йонас Алекса | «Бледный» | Как вымышленная «реактивная граната» | 1978 |
| Все берем на себя (Берём всё на себя) | Александра Чернявского | Старшина 1 очередь Рында | 1980 | |
| Георгий Дворников | Старшина 1-я очередь Калинушкин | |||
| Алексей Оорзак | Старший матрос Лапцуй | |||
| От Буга до Вислы (От Буга до Вислы) | Советские партизаны | 1980 | ||
| Мерседес уходит от погони («Мерседес» уходит от погони) | советских солдат | 1980 | ||
| Фиаско операции «Террор» (Крах операции «Террор») | Андрей Миронов | Глеб Глазов | 1981 | |
| Через Гоби и Хинган (Гови Хянганд тулалдсан ни) | Олег Штефанко | Ваня Соколов | 1981 | |
| советских солдат | ||||
| Фронт в тылу врага (Фронт в тылу врага) | Евгений Леонов-Гладышев | лейтенант Бондаренко | 1981 | |
| советских солдат, бойцов чешского сопротивления | ||||
| Заказ: Перейти границу | Виктор Незнанов | лейтенант Ведерников | 1982 | |
| Александр Потапов | сержант. Шлёнкин | |||
| Остров Вольми | Северокорейские солдаты | 1982 | ||
| Бой на Перекрёстке (Бой на Перекрёстке) | Александр Игнатуша | Илья Фрумин | Мокапы | 1982 |
| Казачья застава | Анатолий Переверзев | Филя | 1982 | |
| Срочная… Секретная… Губчека (Срочно… секретно… Губчека) | Степан Емельянов | Аксенов | 1982 | |
| Зеленый вагон (Зеленый Фургон) | Дмитрий Харатьян | Володя Патрикеев | Макет гранаты | 1983 |
| Четвертый год войны (Шёл четвёртый год войны…) | Александр Збруев | Капитан Александр Спирин | 1983 | |
| Иди и смотри (Иди и смотри) | Алексей Кравченко | Флория Гайшун | 1985 | |
| Отдельная миссия (Одиночное плавание) | Александр Фатюшин | Старши прапорщик Круглов | Учебная граната УРГ | 1985 |
| Тайны мадам Вонг (Тайны мадам Вонг) | Серик Канакбаев | Булат | 1986 | |
| Наградить (Посмертно) (Наградить (посмертно)) | Георгий Дрозд | «Щербатый» | 1987 г. | |
| Александр Тимошкин | Юрий Соснин | |||
| Секретный фарватер (Секретный фарватер) | Леонид Трутнев | Фаддейчев | УРГ | 1988 |
| Зверь войны | Афганские моджахеды | 1988 | ||
| Рэмбо 3 | Сильвестр Сталлоне | Джон Рэмбо | 1988 г. | |
| Советские коммандос | ||||
| Его Батальон (Эго-батальон) | Виталий Зикора | Капитан Николай Волошин | 1989 | |
| Его Батальон (Эго-батальон) | советских солдат | 1989 | ||
| Белые вороны (Белые вороны) | Советский офицер-десантник | 1989 | ||
| Афганская аварийная ситуация | Микеле Пласидо | Майор Бандура | 1991 г. | |
| Артур Уваров | Пвт. Иванов | |||
| Ринат Ибрагимов | Пвт. Попов | |||
| Неизвестные страницы из жизни разведчика | Виталий Зикора | Игнат Барицкий | 1991 | |
| Снайпер | Преступник | 1992 г. | ||
| Лучше быть богатым и здоровым, чем бедным и больным | Деана Хорватова | Нона | 1992 г. | |
| Дикий Восток | Александр Спорыхин | Иван Тайга | 1993 | |
| фашист | ||||
| Черная акула (Черная акула) | Валерий Востротин | Майор Андрей Гусаров | 1993 г. | |
| Александр Белов | Капитан Расторгуев | |||
| Удержание (Налёт) | Нонна Алексеева | Преступница | 1993 | |
| Крестоносец (Крестоносец) | Петр Зайченко | Антон Караваев | 1995 г. | |
| Преступники | ||||
| Все, о чем мы так долго мечтали | Николай Добрынин | Николай | 1997 г. | |
| Гангстер | ||||
| Рикошет (рикошет) | Андрей Соколов | Арсений | 1997 г. | |
| Мальчики не плачут | Мирослав Бака | ‘Чичи’ | 2000 | |
| Звезда (Звезда) | Советские разведчики | 2002 г. | ||
| Антикиллер | Приспешник Амбала | 2002 г. | ||
| Война (Война) | Алексей Чадов | Иван Ермаков | 2002 г. | |
| Ян Келли | Джон Бойл | |||
| 9-я рота | Алексей Чадов | Воробей | 2005 г. | |
| Артур Смольянинов | Лютый | |||
| советских солдат | ||||
| Мюнхен | палестинские террористы | 2005 г. | ||
| Утес Мертвеца (Жмурки) | Сергей Маковецкий | Корон | 2005 г. | |
| На линии огня | Мариэль Хемингуэй | СГМ. Линн Делани | 2006 г. | |
| Сила атаки | Дэвид Кеннеди | Дуэйн Диксон | Румынская версия с взрывателем FGM | 2006 г. |
| Trackman (Путевой обходчик) | Олег Каменщиков | Иркут | 2007 г. | |
| Философия ножа | Бельские партизаны | 2008 г. | ||
| Неповиновение | на столе | 2008 г. | ||
| Назад во времени (Мы из будущего) | Волкострелов Дмитрий | Виталий Бироев псевдоним «Чуха» | 2008 г. | |
| Борис Галкин | Старшина Емельянова | |||
| Пленный (Пленный) | Встречается среди трофейного огнестрельного оружия | 2008 г. | ||
| Мираж | Дмитрий Марьянов | Ловец | 2008 г. | |
| Мираж | Люди Джамала | 2008 г. | ||
| Ньюсмейкеры (Горячие новости) | Преступники | 2009 г. | ||
| Лейтенант Суворов | Александр Ляпин | лейтенант Александр Суворов | 2009 г. | |
| Антикиллер Д.К. | Используется как мина-ловушка | 2009 г. | ||
| Байкер (Байкер) | Похититель | 2010 | ||
| Кандагар | боевики Талибана | 2010 | ||
| Paradox Soldiers (Мы из будущего 2) | Кирилл Полухин | лейтенант Мартынов | 2010 | |
| Дом (Дом) | Эдуард Флёров | Ветеран | 2011 г. | |
| Проповедник с пулеметом | Войска НОАС | 2011 г. | ||
| Тихая застава | Андрей Чадов | Капитан Панков | 2011 г. | |
| Тихая застава | Русский Спецназ | 2011 г. | ||
| Акт доблести | Мексиканский койот | 2012 г. | ||
| Август. Восьмой | Максим Матвеев | Леха | 2012 г. | |
| Сергей Назаров | Серега | |||
| Соловей-Разбойник (Соловей-Разбойник) | Иван Охлобыстин | Соловей-Разбойник | 2012 г. | |
| Полиция России | ||||
| Колдовство и стерва (Las brujas de Zugarramurdi) | Марио Касас | Антонио | 2013 г. | |
| Сталинград | Российские солдаты | 2013 г. | ||
| Курьер особой важности | Среди оружия Белкина | 2013 г. | ||
| Все сразу | Илья Найшуллер | оружейник | 2014 | |
| Город 44 | Анна Пручняк | Кама | 2014 | |
| Город 44 | Антони Кроликовский | «Бекса» | 2014 | |
| Американский снайпер | Видно в оружейном тайнике | 2014 | ||
| Вшивые ублюдки | Ондрей Мали | Олда Файкус | 2014 | |
| 22 минуты (22 минуты) | Эбра Туре | Амин | 2014 | |
| А зори здесь тихие… | Петр Федоров | Васьков Федот Евграфович | Видно в оружейном тайнике | 2015 |
| 1944 | советских солдат | 2015 | ||
| Батарея Номер Один (Единичка) | Михаил Джанибекян | сержант. Геворкян | 2015 | |
| Хардкор Генри | Шарлто Копли | Джимми | 2016 | |
| 7 дней в Энтеббе | Даниэль Брюль | Вильфрид Бёзе | 2018 | |
| Розамунд Пайк | Бриджит Кульманн | |||
| Палестинские угонщики | ||||
| Топор (Топор) | Андрей Смоляков | Иван Родин | 2018 | |
| Эдийс Залакс | Курт псевдоним Озолс | |||
| Mantis Jump (Прыжок Богомола) | Советский солдат | 2019 | ||
| Чинарёв Павел | Константин Богомолов | |||
| Топор. 1943 (Топор. 1943) | Игорь Раднаев | Касымов | 2021 | |
| Показать название | Актер | Символ | Записка/Эпизод | Дата выхода в эфир |
| Ставка wieksza niz zycie | Януш Буковски | сержант. радист | 15/ «Облезение» | 1966-1968 гг. |
| Черешня панчерни и пироги | советских и польских солдат | 1966-1970 гг. | ||
| Витольд Пиркош | сержант. Франек Вичура | |||
| Мечислав Стур | сержант. Калита | |||
| Малгожата Немирска | сержант Лидка Вишневская | |||
| Сердце Бонивура (Сердце Бонивура) | Иван Переверзев | Жилин | 1969 | |
| Здесь проходит граница (Здесь проходит граница) | Басмачи | Эпизод 1 | 1975 | |
| Волны Черного моря (Волны Черного моря) | Владимир Волков | Гаврик Черноиваненко | Пленка 2 | 1976 |
| Дорога на Голгофу (Хождение по мукам) | Юрий Соломин | Иван Телегин | 1977 | |
| Архив Тодес | немецких солдат | 1980 | ||
| Гойко Митич | Борис | |||
| Кшиштоф Строински | Хайнер | |||
| Иоахим Томашевски | Бизель | |||
| Государственная граница: Фильм 3 | Пограничная служба России | 1982 | ||
| Мир вашему дому (Мир вашему дому) | А. Косиванова | Комендант штаба | 1982 | |
| Возьми его живым (Взять живым) | Фёдор Сухов | лейтенант Василий Ромашкин | 1983 г. | |
| Сергей Маковецкий | Александр Пролеткин | |||
| Front Without Mercy (Front ohne Gnade) | Гелен Организация диверсантов | Эпизод 12 | 1984 | |
| Отряд специального назначения (Отряд специального назначения) | Вячеслав Кириличев | Советский партизан | 1987 | |
| Честь имею! (Сундук Имею!) | Российские десантники и чеченские боевики | 2004 г. | ||
| Все или ничего (Пан или пропал) | Максим Суханов | Станислав Вершилло | Манекен | 2004 г. |
| Сергей Жигунов | Веласкес | УРГ | ||
| Владимир Симонов | Торстен Джонсон | |||
| Грозовые ворота | как противопехотная мина | 2006 г. | ||
| И Тихий Дон (Тихий Дон) | Ф. Мюррей Абрахам | Пантелей Мелехов | 2006 г. | |
| Среди оружия Михаила Кошевого | ||||
| Марш миллионов | советских солдат | Эп. 1, 2 | 2007 г. | |
| Ликвидация (Ликвидация) | Константин Лавроненко | Чекан | 2007 г. | |
| Михаил Пореченков | Виталий Кречетов | |||
| Террористка Иванова (Террористка Иванова) | Сергей Пукита | Богдан | 2009 г. | |
| Смертоносный воин | 2009-2011 гг. | |||
| Мюнхен 72 | Шреди Джабарин | «Исса» | 2012 г. | |
| Красные горы (Красные горы) | Алексей Бардуков | Илья Рогов | 2013 г. | |
| Григорий Перель | Дидич | |||
| Снайперы. Love Under the Gun (Снайперы. Любовь под прицелом) | Татьяна Арнтгольц | Екатерина Радонова | 2013 г. | |
| Валерия Ланская | Виктория | |||
| Ясень (Пепел) | Евгений Миронов | Пепель / «Полковник Петров» | УРГ | 2013 г. |
| Владимир Денисов | Ворон | |||
| Преступник | ||||
| Банши — Сезон 2 | в нелегальном оружейном арсенале Проктора / Эпизод 8 | 2014 | ||
| CSI Андел (Криминалка Андел) | Вацлав Выдра | Полковник Петерка | 2014 | |
| Передний | Павел Южаков-Харланчук | Влада Вольного | 2014 | |
| Роман Агеев | Капитан Василий Литвин | |||
| Митя Лабуш | Алексей Мишин | |||
| Игорь Черневич | Полковник Павел Хлопко | |||
| Александр Строев | Возняк | |||
| советских и немецких солдат | ||||
| Гетеры майора Соколова (Getery mayora Sokolova) | Используются в качестве детонаторов для зарядов взрывчатых веществ | 2014 | ||
| Снег и пепел (Снег и пепел) | Игнатий Акрачков | Чапкис | 2015 | |
| Алёна Ивченко | Лидия Карповна | |||
| Усопший (Город) | Михаил Горский | Дрозд | УРГ | 2017 |
| Один воин в поле (Один в поле воин) | Александра Соколовского | Капитан Андрей Перевезев | 2018 | |
| Черные бушлаты (Черные бушлаты) | Азамат Нигманов | Азамат | 2018 | |
| Черное море (Черное море) | Немецкий диверсант | 2020 | ||
Диверсант 3: Крым (Диверсант. Крым) | Кирилл Плетнёв | Бобриков Алексей | 2020 | |
| Алеша | Максим Сапрыкин | Алеша | 2020 | |
| Топи | Кирилл Полухин | Сгоревший | «Преображение» (S1E05) | 2021 |
Июльское обновление — Новости — Rust
Боевой баланс, быстрая загрузка, фильтр чата и многое другое!
07 июля 2022 г.
БЛОГ РАЗРАБОТЧИКОВ
С момента выпуска боевого обновления мы следили за отзывами игроков и в целом довольны состоянием перестрелок в Rust. Мы будем продолжать слушать и вносить коррективы, когда это необходимо.
Время воспламенения гранаты F1 уменьшено с 0,5 до 2,5 с. Во время боевых испытаний мы поняли, что в большинстве случаев от гранат слишком легко уклониться.
Возможно, когда-нибудь мы позволим игрокам готовить гранаты, но сейчас это кажется слишком дешевой тактикой.
Роль M39 была изменена, поэтому он больше похож на превосходный SAR. Увеличена скорострельность и изменена отдача.
Мы также заметили, что пули для дробовика использовались очень редко, поэтому мы уменьшили падение урона, чтобы пользователи дробовиков могли использовать их в бою на средней дистанции и иметь шанс.
Наконец, мы исправили давнюю проблему с моделями просмотра, из-за которой первый кадр вскоре после включения ADS воспроизводил анимацию, отличную от ADS, и загораживал экран моделью просмотра. Теперь все оружие должно ощущаться намного быстрее.
После выпуска боевого обновления в прошлом месяце мы решили следующие проблемы в начале этого месяца, вот краткое изложение:
- Улучшенный параметр скрытия крови
- Добавлен параметр отключения вспышки повреждения
- m249 немного более агрессивен
- HMLMG отдача более агрессивна
- Снижена прочность HMLMG
- Увеличена стоимость изготовления HMLMG
- Использование прицелов на оружии теперь увеличивает его отдачу
- Уменьшены эффекты размытия/крови
- Бонус к точности снят с глушителя
thumb_up 641
thumb_down 917
В этом месяце я работал над сокращением времени загрузки серверов.
Теперь он будет ставить в очередь загрузку ресурсов, чтобы они могли продолжать читаться с диска, в то время как основной поток порождает все мировые префабы, что означает более эффективное использование оборудования. Это также относится к выделенному серверу, поэтому владельцы серверов могут заметить некоторое улучшение времени загрузки.
Долгая фаза загрузки «Прогрев актива» теперь начинается в фоновом режиме, как только игра достигает главного меню. Подключение к серверу не будет ждать его завершения — оно будет продолжать работать в фоновом режиме, пока не завершится.
Игра больше не будет выгружать активы монумента при запуске на компьютере с оперативной памятью 24 ГБ и более. Это позволяет гораздо быстрее переключаться между серверами, потому что активы монумента уже загружены. Установка для переменной global.forceUnloadBundles значения true переопределит это поведение, поэтому активы монумента всегда будут выгружаться.
thumb_up 856
thumb_down 76
В этом месяце я закончил оставшиеся новые звуки выстрелов, включая новые бесшумные выстрелы для каждого оружия.
Я, вероятно, сделаю еще один раунд настройки в следующем месяце или около того, чтобы учесть некоторые отзывы, которые мы получили, но я хотел бы дать время, чтобы уши людей привыкли и пыль осела, прежде чем я буду слишком глубоко копаться в этом. .
большой палец вверх 656
большой палец вниз 287
Это включает в себя все нарисованные вывески, аудиоконтент на кассетах, резные тыквы, неоновые вывески и узорчатые бумеры. Помимо возможности видеть/слышать контент, администраторы теперь могут видеть, кто несет ответственность за контент, и удалять контент из пользовательского интерфейса, не обращаясь к этому объекту. Существует также поле поиска, поэтому весь контент, созданный конкретным игроком, можно быстро найти.
thumb_up 259
thumb_down 67
В этом месяце мы улучшили процесс сообщения о проблемном содержимом, внедрив новый тип отчета «Оскорбительный контент». При сообщении о неприемлемом содержании теперь будет включен снимок экрана, чтобы администраторы могли лучше реагировать на проблему.
Для администраторов серверов есть новые переменные для более удобного доступа к этим отчетам:
reportServerEndpoint — если установлено, отчеты об игроках на вашем сервере будут отправляться на этот http-адрес (в виде JSON)
printReportsToConsole — если установлено, отчеты об игроках будут регистрироваться в журнале сервера
Для получения дополнительной информации об использовании этих новых переменных см.
вики.
thumb_up 218
thumb_down 67
Наряду с многочисленными небольшими исправлениями мы добавили 3 новых памятника на остров Хапис. Два из них в пустыне и один в северной Арктике.
Мы также исправили большинство узлов горной козьей руды, ягодные кусты не появлялись, придорожные спауны были слишком редкими, и обновили некоторые существующие памятники, чтобы они больше соответствовали тому месту, где они сейчас стоят на процедурной карте.
Некоторые ошибки остались, но мы их исправим. Спасибо за все сообщения об ошибках!
thumb_up 210
thumb_down 22
Теперь вы можете загружать/перезагружать моды гармонии на сервер во время выполнения с помощью:
`harmony.load
и выгрузить с помощью:
`harmony.unload
Это позволит всем владельцам серверов (стандартных или модифицированных) развертывать исправления на своих серверах без необходимости чтобы перезапустить их, а также облегчить разработку модов гармонии.
thumb_up 135
thumb_down 13
Теперь мы используем функцию фильтрации чата Steam, чтобы скрыть ненормативную лексику и оскорбления в чате и других текстах, которыми игроки могут поделиться в игре.
Фильтрация применяется к клиенту и может быть настроена в настройках вашей учетной записи Steam. Если вы не изменили эти настройки раньше, фильтрация уже будет включена.
thumb_up 172
thumb_down 211
В этом месяце мы добавили несколько полезных ресурсов для создателей карт сообщества, наиболее заметным из которых является введение плиточных кубов префабов. Текущая коллекция включает более 60 кубов из таких материалов, как кирпич, дерево, металл, бетон, гипс, металл, ткань и многое другое.
Каждый куб можно масштабировать, поворачивать и позиционировать в пользовательских сценах карты, сохраняя при этом локальную мозаику текстуры отдельного префаба.
Мы с нетерпением ждем, когда создатели карт смогут творчески использовать эти активы, и надеемся, что в будущем эта коллекция будет расширяться.
thumb_up 186
thumb_down 11
В настоящее время мы знаем и изучаем некоторые проблемы с производительностью, затрагивающие большое количество пользователей. Также известно, что это влияет на сторонние приложения, такие как Discord, мы считаем, что это возможно, исправлено сегодня через обновление EAC.
Мы также активно изучаем ряд других областей с низкой производительностью.
большой палец вверх 218
большой палец вниз 14
- •
Добавлены мозаичные сборные кубы для картографов сообщества
- •
Добавлена фильтрация чата
- •
Улучшенный ДПС M39 и отдача
- •
Уменьшено время взрывателя гранаты F1 до 2,5 с (было 3,0 с)
- •
Пули дробовика имеют уменьшенное падение урона
- •
Список задач теперь отключается, если в настройках игры отключены игровые подсказки
- •
Добавлено перекрестие при свободном распылении из баллончика
- •
Увеличено количество спреев по умолчанию на игрока (25 -> 40)
902:30
• - •
Клавиши Z/C/Y больше не управляют масштабированием в свободной камере (заменены привязками debugcamera_zoomin и debugcamera_zoomout)
- •
Добавлены привязки debugcamera_raise и debugcamera_lower вместо жесткого кодирования в Q/E 9.
0179 - •
Добавлены переменные физической камеры для отладочной камеры
. - •
Добавлена команда наложения информации о камере для отладочной камеры
. - •
Каяк теперь смотрит в сторону от игрока, разворачивающегося по умолчанию
- •
Почтовый ящик, барбекю, средняя батарея и ветряная мельница теперь по умолчанию обращены к игроку
- •
(CUI) добавлена поддержка вертикального переполнения текстовых компонентов
. - •
Обновлена анимация бездействия инвентаря игрока
- •
Добавлены звуки взаимодействия для небольших контейнеров с добычей (еда, лекарства, техника, боеприпасы и т.
д.) - •
Обновлены общие ящики с добычей с существующими звуками взаимодействия
- •
Остров Хапис: Добавлено 3 новых памятника
- •
Отбойный молоток будет попадать в горячую точку каждый раз без нажатия на кнопку
- •
Факел исчезает через 30 секунд
- •
Выпавшие рюкзаки исчезнут через 30 секунд для камней + факелов
- •
Режим Streamer будет скрывать название карты в браузере серверов
- •
Можно вставлять фотографии в почтовый ящик
- •
команда `benchmark_demo {demo}` для запуска теста на разных демонстрациях
- •
Можно подключить «domain.
com» без порта на конце - •
Серверы больше не будут отображать имя пользовательской карты, только «Пользовательская карта», если они работают с ней
- •
Оптимизирована массовая загрузка ресурсов из пакетов
- •
Улучшенный вариант кожи с кровью
- •
Добавлен параметр отключения вредоносной вспышки
. - •
m249 немного агрессивнее
- •
Отдача HMLMG более агрессивна
- •
Пониженная прочность HMLMG
- •
Увеличена стоимость изготовления HMLMG
902:30
• - •
Уменьшено размытие/эффекты крови
- •
Бонус к точности убран из глушителя
Теперь можно отключать звук и сообщать об игроках с экрана контактов
0179
д.)
com» без порта на концеИспользование прицелов на оружии теперь увеличивает его отдачу
- •
Исправлена ошибка, из-за которой при первом выстреле во время ADS иногда воспроизводилась анимация огня без ADS
- •
Исправлен отсутствующий звук развертывания боевого ножа
. - •
Исправлены отсутствующие звуки для дымовых гранат и сигналов снабжения
902:30
• - •
Исправлена ошибка, из-за которой эффекты дымовой гранаты не работали корректно при наблюдении от первого лица
- •
Исправлена ошибка, из-за которой лошади неправильно двигались с лифтами
- •
Исправлена ошибка с определенной конфигурацией предметов при создании низкого уровня на смесительном столе
- •
Исправлена отсутствующая локализация на индикаторе выполнения, когда включена функция «Удерживать, чтобы отключиться».
- •
Исправлена ошибка, из-за которой некоторые развертываемые объекты меняли вращение каждый раз, когда они выбираются на поясе
- •
(CUI) Исправлена неправильная загрузка некоторых ID скинов (PR#37)
- •
Исправлены некоторые отсутствующие звуковые эффекты на аэрозольном баллончике
. - •
Исправлен эксплойт при изменении качества воды
- •
Исправлены фонари и лазер, которые нужно было включать каждый раз, когда вы их экипируете
- •
Исправлен эксплойт для кражи вложений с витрин
- •
Фиксированные узлы и животные получают дополнительные удары
- •
Остров Хапис: исправлена ошибка, из-за которой не появлялись ягоды
.
Исправлено отсутствующее перекрестие и движение камеры при наблюдении от первого лица
