Советские безоткатки

История создания безоткатных, ли как тогда говорили динамо — реактивных пушек (ДРП) началась в СССР в середине 20-х годов, в мастерской –автолаборатории при Комитете по делам изобретений, которой руководил окончивший два курса физико-математического факультета Леонид Васильевич Курчевский.

Здесь под руководством этой неординарной личности помимо прочего шли работы по самым различным проектам, таким как: бесшумная пушка, воздушная реактивная торпеда, электрическая машина – вечный двигатель использующая энергию атмосферного электричества и т.д. Помимо прочего Л.В. Курчевский писал ещё и научно-фантастические романы.

Леонид Васильевич Курчевский

В 1923 году Л.В. Курчевский, судя по всему после ознакомления с дореволюционными работами конструктора Д.П. Рябушинского, подал заявку на изобретение динамо — реактивной пушки.

Курчевский предлагал отрезать у обычного орудия казённую часть в районе затвора и вставить в срез сопло Лаваля. Остальная часть орудия, в том числе ствол с нарезами оставалась без изменений.

Снаряд помещался в обычную латунную гильзу, в дне которой высверливались отверстия для выхода пороховых газов. Затвор соединялся с соплом и сдвигался при заряжании. Орудие практически не имело отдачи, и было значительно легче аналогичных систем такого калибра.

Но заняться вплотную ДРП конструктору тогда не удалось. Вскоре он был арестован и осуждён на 10 лет за растрату казённых денег. Находясь в заключении на Соловках, Курчевский сумел хорошо себя зарекомендовать перед администрацией лагеря, в начале 1929 года его освободили досрочно.

Вернувшись в Москву, Курчевский развернул кипучую деятельность, он буквально бомбардировал инстанции, предлагая десятки типов ДРП способных, по его мнению, заменить все существующие типы орудий.
Это нашло горячий отклик у многих гражданских и военных руководителей высокого ранга, а самым ярым сторонником ДРП стал не имевший какого либо серьёзного образования М.Н. Тухачевский.

Предполагалось, что пушки Курчевского, кроме полевой артиллерии заменят обычные орудия с нагруженным стволом в зенитной артиллерии, башенные орудия танков, противотанковые пушки, и даже казематные орудия в укрепрайонах. Правда, было непонятно, как быть с выбросом пороховых газов при стрельбе через сопло в казённой части ДРП, представляющих большую опасность для обслуги, особенно в замкнутых объёмах.

За короткий срок было создано множество орудий всех возможных калибров.
ДРП Курчевского предназначались для всех родов войск и были двух типов: казнозарядные с ручным заряжанием и автоматические со сгорающими гильзами из нитроткани. На разработку и запуск в производство ДРП были потрачены огромные ресурсы. В начале-середине 30-х пушки Курчевского составляли от 30 до 50 % заказов артиллерийских заводов. ДРП начали массово поставляться в армию.

37-мм пушка РК

Для пехоты были предназначены: противотанковая переносная 37-мм пушка РК и 76-мм батальонная БПК. Горные дивизии получили 76-мм пушку ГПК.

76-мм батальонная БПК

Для кавалерийских и моторизованных частей предназначались: 76-мм пушка МПК на шасси мотоцикла «Харлей-Дэвитсон» и 76-мм СПК на шасси легкового «Форд-А».

76-мм пушка МПК на шасси мотоцикла «Харлей-Дэвитсон»

76-мм СПК на шасси легкового «Форд-А»

Дивизии и корпуса получили 152 и 305-мм ДРП на шасси трёхосных грузовиков

Всего артиллерийскими заводами было произведено около 5000 ДРП. Из них военная приёмка приняла только около 2000, а в войска попали около 1000. Ситуация усугублялась тем, что Курчевский постоянно менял чертежи систем запущенных в производство, велика была доля производственного брака.

Вскоре «мыльный пузырь» динамо – реактивных пушек лопнул. Выяснилось, что бронебойные снаряды противотанковых ДРП даже при стрельбе в упор не в состоянии пробить броню толще 30-мм. Точность и дальность орудий полевой артиллерии совершенно не удовлетворяют требованиям. При этом сами орудия ненадёжны и небезопасны при эксплуатации, наблюдались многочисленные случаи разрывов стволов при стрельбе.

Истребитель И-Z с 76-мм ДРП АПК

Авиационные и морские автоматические пушки Курчевского калибров от 37 до 152-мм давали постоянные отказы и задержки при стрельбе из-за неполного сгорания гильз из нитроткани и ненадёжной работы пневматического механизма перезарядки, что делало это оружие абсолютно не боеспособным.

Вскоре все ДРП были изъяты из войск и уничтожены. К 22 июня 1941 года на вооружении РККА не было ни одной пушки Курчевского. Сам Курчевский был осуждён и расстрелян в 1937 году, согласно приговору Военной коллегии Верховного суда СССР.

Авантюризм Курчевского и его высокопоставленных покровителей дорого обошелся нашим вооруженным силам, помимо значительных материальных потерь на производство заведомо дефектных орудий, на долгие годы оказалась дискредитированной сама идея безоткаток. Эти орудия могли бы занять свою нишу в качестве легких противотанковых и средств огневой поддержки пехоты. Безоткатные орудия в сочетании с кумулятивными снарядами доказали свою жизнеспособность в годы Второй мировой войны, находясь на вооружении в армиях США и Германии.

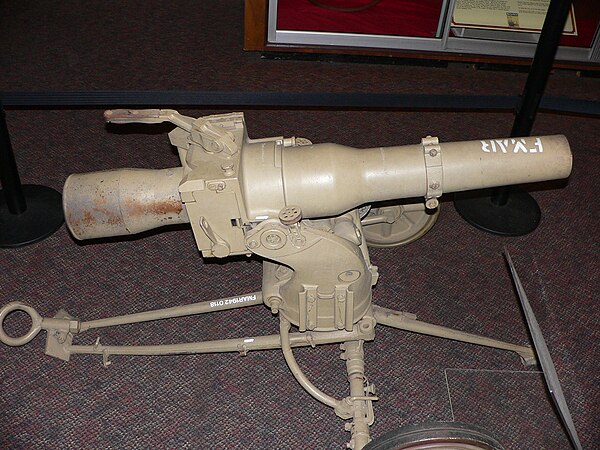

Немецкое противотанковое безоткатное орудие LG-40

Американское 75-мм безоткатное орудие М-20

В СССР в годы войны велись работы по созданию подобных систем, но на вооружение они поступили только в послевоенное время. Первым стал 82-мм станковый противотанковый гранатомет СПГ-82.
В 1950 году комплекс в составе 82-мм станкового противотанкового гранатомета СПГ-82 и калиберной реактивной противотанковой кумулятивной гранаты ПГ-82 был принят на вооружение Советской армии.

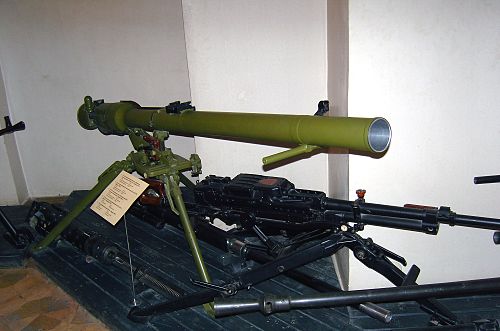

СПГ-82

СПГ-82 имел гладкий тонкостенный ствол, без нарезов, состоявший из двух частей: дульной и казенной, которые соединялись между собой муфтой. Ствол устанавливался на станок с колесным ходом, который позволял перевозить гранатомет на поле боя и устанавливать ствол в боевое или походное положение.

Для предохранения расчета от действия пороховых газов гранатомет имел легкий складной щит и под ним защитный фартук. Кроме этого, на дульной части ствола крепился специальный раструб — газоуловитель. Застекленные смотровые окна в щите автоматически перекрывались защитными металлическими заслонками при выстреле.
Обслуживание гранатомета производилось расчетом из трех человек: наводчика, заряжающего и подносчика гранат.

В последующем в боекомплект была добавлена осколочная граната ОГ-82 и проведена модернизация гранатомета.

В процессе модернизации стреляющий механизм стал с самовзводящимся курком, неподвижный плечевой упор заменен выдвижным, установлен прицел для стрельбы осколочными гранатами. Новый гранатомет, использующий кумулятивные гранаты ПГ-82 и осколочные ОГ-82, получил обозначение СГ-82

Масса гранатомета СПГ-82 со станком составляла 38 кг, что было во много раз меньше массы обычных артиллерийских орудий подобного калибра. Дальность прямого выстрела станкового гранатомета значительно превышала дальность прямого выстрела ручного противотанкового гранатомета РПГ-2 и составляла 200 м. Максимальная дальность: 1500 м. Граната ПГ-82 имела массу 4,5 кг и обеспечивала бронепробиваемость 175 мм. Скорострельность: 6 выстрелов в минуту.

В начале 50-х годов прошлого века Министерством Обороны СССР в лице Главного артиллерийского управления (ГАУ) был объявлен конкурс по созданию 82 мм безоткатного орудия с улучшенной по сравнению с СГ-82 технологией производства, весом не более 100 кг, бронепробиваемостью 200-250 мм, способностью к поражению живой силы и легких укреплений полевого типа противника на дальности не менее 4000 м.

Победителем конкурса стало Специальное конструкторское бюро (СКБ-4), ныне Конструкторское бюро машиностроения (КБМ, г. Коломна) под руководством Б.И. Шавырина.

Представленное конкурсной комиссии орудие разработки СКБ-4 представляло собой динамо-реактивную конструкцию с нагруженным стволом и уширенной каморой и соплом. Ствол соединялся с помощью шарнира с довольно простым по конструкции треногой-лафетом, который имел съемный колесный ход, с помощью которого орудие перемещалось силами расчета на короткие расстояния. Подъемный и поворотный механизмы — винтового типа. Прицельные приспособления обеспечивали ведение огня как прямой, так и полупрямой наводкой и с закрытой огневой позиции.

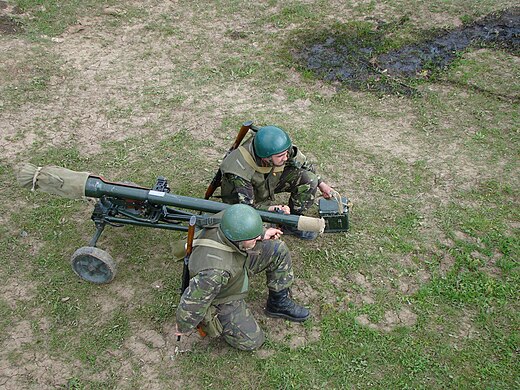

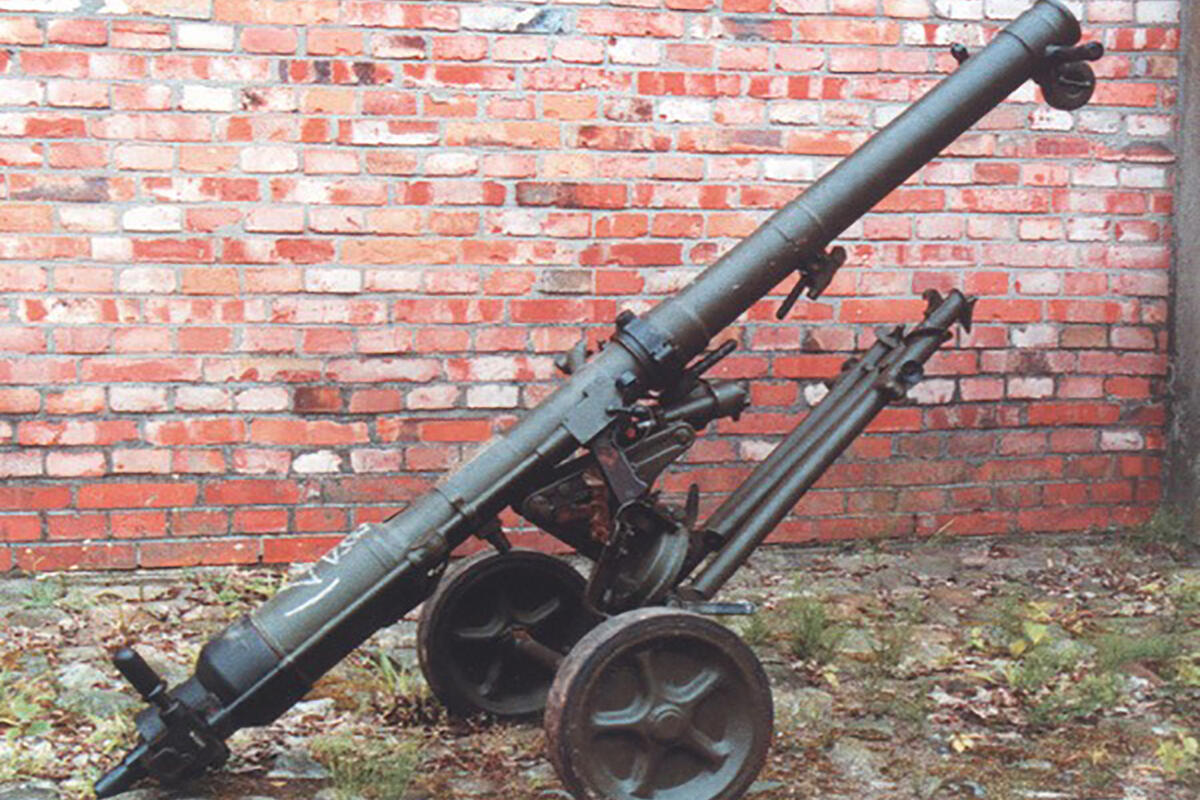

Безоткатное 82-мм орудие Б-10

В 1954 году 82-мм безоткатное орудие Б-10 было принято на вооружение, его производство продолжалось до 1964 года. При массе 85 кг орудие могло обстреливать цели на дальности до 4500 м, выпуская до 7 снарядов в минуту. Эффективная дальность стрельбы по бронецелям до 400 м, бронепробиваемость до 200-мм.

В Советской Армии орудие служило противотанковым средством мотострелковых и парашютно-десантных батальонов.

На экспорт поставлялось в страны — участники Организации Варшавского Договора, также в Алжир, Анголу, Афганистан, Вьетнам, Египет, КНДР, Камбоджу, Китай, Кубу, Монголию, Сирию.

Параллельно с 82-мм безоткатным орудием Б-10 в СКБ-4 велась разработка более мощной 107-мм системы. По своему устройству оно было во многом сходно с Б-10, использовалась аналогичная конструкция и принцип действия, что значительно упростило дальнейшее серийное производство.

Безоткатное 107-мм орудие Б-11

Масса Б-11 в боевом положении составляла 305 кг. Скорострельность 5 выстр/мин. Для поражения техники и сооружений применяются кумулятивные боеприпасы BK-883 (МК-11), с эффективной дальностью до 1400 м, с бронепробиваемостью до 381-мм. Для поражения живой силы противника применяются осколочно-фугасные боеприпасы О-883A (МО-11) с максимальной дальностью до 6600 м.

Снаряды имеют каплевидную форму и оснащены взрывателем ГК-2, заряжающей системой с отцентрированным диском, основным зарядом, капсюлем и дополнительным зарядом.

При выстреле происходит выброс пороховых газов назад от орудия, при этом создается опасная зона длиной до 40 метров. Орудие может буксироваться со скоростью до 60 км/ч, перекатываться вручную или переноситься в виде трех основных узлов: ствола, станины, колес.

Б-11 выпускалось одновременно с Б-10 и состояло на вооружении мотострелковых и воздушно-десантных войск Советской Армии. В настоящее время это орудие используется главными образом армиями государств Азии и Африки.

В отличие от ДРП Курчевского все послевоенные советские безоткатные орудия имели гладкий ствол и были адаптированы под оперённые противотанковые кумулятивные снаряды. В дальнейшем произошло стирание грани между калиберными безоткатными противотанковыми орудиями и станковыми противотанковыми гранатомётами.

Эта тенденция отразилась при создании 73-мм станкового противотанкового гранатомёта СПГ-9 «Копьё». Не смотря на название, конструктивно в полной мере это безоткатное орудие.

Гранатомет CПГ-9 «Копье»

Гранатомет CПГ-9 «Копье» был принят на вооружение ВС СССР в 1963 году. Его появление обусловило стремление повысить дальность эффективного огня противотанковых средств мотострелковых подразделений. Начальная скорость гранаты при вылете — 435 м/с. После выстрела реактивный двигатель разгоняет гранату до 700 м/с. Высокая скорость обеспечивает лучшую настильность траектории, сокращает время полета гранаты, что позволяет уменьшить величины поправок на боковой ветер и движение цели.
Дальность стрельбы по бронецелям до 800 м, максимальная дальность стрельбы осколочной гранатой — 4500 м. Скорострельность- 6 выстр/мин.

Расчет СПГ-9 состоит из четырех человек: командира, наводчика, заряжающего и подносчика. Расчет способен переносить гранатомет в разобранном (походном) положении на большие расстояния, а также перемещать СПГ-9 в боевом положении при смене огневых позиций. Наибольшая масса гранатомета (с ночным прицелом) достигает 57,6 кг.

Бронепробиваемость кумулятивной гранаты выстрела ПГ-9В составляет 300 мм, а гранаты модернизированного выстрела ПГ-9ВС — 400 мм. Этого было вполне достаточно для поражения танков всех типов, не имеющих динамической защиты в 60-70 годы. СПГ-9 широко поставлялся на экспорт и эффективно применялся во множестве вооруженных конфликтах.

Надежность действия и высокая бронепробиваемость при небольшом калибре гранаты (всего 73 мм) послужили основой для разработки 73-мм орудия 2А28 «Гром» и выстрела ПГ-15В, вошедших в комплекс вооружения боевой машины пехоты БМП-1.

Несмотря на приличный возраст СПГ-9 продолжает оставаться на вооружении российской армии.

В настоящее время ПТУРы и ручные противотанковые гранатомёты (РПГ) практически вытеснили с вооружения армий наиболее развитых стран безоткатные орудия. В тоже время многие технические решения, опробованные в безоткатках продолжают использоваться в пусковых установках ПТУРов и в калиберных противотанковых гранатометах.

По материалам:
http://www.plam.ru/tehnauka/tainy_russkoi_artillerii_poslednii_dovod_carei_i_komissarov_s_illyustracijami/p7.php
http://cris9. armforc.ru/rva_b10.htm
http://russianarms.mybb.ru/viewtopic.php?id=993
http://commi.narod.ru/txt/shirad/130.htm

120-мм безоткатное орудие L6 «Вомбат». Артиллерия и минометы XX века

НОВОСТИ ВПК, ИСТОРИЯ ОРУЖИЯ, ВОЕННАЯ ТЕХНИКА, БАСТИОН, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК.

BASTION, MILITARY-TECHNICAL COLLECTION. MILITARY-INDUSTRIAL COMPLEX NEWS, HISTORY OF WEAPONS, MILITARY EQUIPMENT

31.05.2021

Во Вьетнаме продолжается выпуск советских безоткатных орудий Б-10. Они изготавливаются на оборонном предприятии Z125 и имеют местное обозначение DKZ82.
СССР снабжал этими средствами поражения дружественную страну, когда та отражала американскую агрессию. Параллельно осуществлялись также поставки из Китая. Их клоны имели обозначение Тип 65.
В настоящее время в Народной армии одновременно эксплуатируются все три версии.
Б-10 приняты на вооружение 67 лет назад и ими комплектовались мотострелковые и воздушно-десантные подразделения. Впервые их опробовали в реальной боевой обстановке в 1956 году, во время венгерских событий.
82-мм орудие весит 86 кг и имеет максимальною дальность стрельбы более 4400 метров, прицельную — до 1000 м.
В боекомплект входят выстрелы массой 3,87 кг, с бронепробиваемостью 200-250 мм. Начальная скорость — 322 м/с. Предусмотрено также применение осколочно-фугасных мин. Скорострельность — 5-6 выстрелов в минуту. Расчет- 4 человека.
В 50-е гг. эти безоткатки могли вполне успешно бороться с разнообразной бронетехникой. Во Вьетнаме и в некоторых других горячих точках некоторые бойцы применяли их не с треноги-лафета, а вели стрельбу с плеча.
Однако в 60-е эти орудия стали заменять на более легкие станковые противотанковые гранатометы СПГ-9 «Копье», имеющие более высокие тактико-технические характеристики. Они также находятся в арсеналах армии Вьетнама.
Российская газета

82-ММ БЕЗОТКАТНОЕ ОРУДИЕ Б-10

На основе гранатометов СГ-82 и СГ-122 были разработаны и в 1954 году приняты на вооружение 82-мм и 107-мм безоткатные орудия, получившие наименования Б-10 (индекс 52-М-881) и Б-11.
В соответствии с Постановлением ЦК КПСС и СМ ССС 26 октября 1951 года №4088-1888 СКБ приступило к разработке безоткатных орудии «Б-10» и «Б-11».
В связи с тем, что орудие Б-11 имело большую массу и незначительно превышало по боевым характеристикам орудие Б-10, оно не нашло широкого распространения.
Безоткатное орудие Б-10 было создано в СКБ ГА (СКБ-101) под руководством Б.И.Шавырина для вооружения стрелковых, мотострелковых, горнострелковых и авиадесантных подразделений. Оно является легким и мощным артиллерийским гладкоствольным динамо-реактивным орудием.
Отделу, возглавляемому С.П.Непобедимым, из состава СКБ ГА главный конструктор Б.И.Шавырин поручил одно из направлений по созданию безоткатных орудий, он должен был найти научно-техническое решение, предусматривающее безоткатность в момент выстрела в температурном диапазоне от -40 до +50 градусов при сохранении высокой кучности боя и обеспечении безопасности расчета. Обычно в артиллерийских системах противооткатные устройства перекачивали жидкость и за счет этой работы происходило торможение.

В системах Б-10 и Б-11 безоткатность достигалась тем, что 3/4 заряда в виде газа истекало назад через сопло, в каждое мгновение уравновешивая ствол от перемещения. Заряд, таким образом, действовал двояко: с одной стороны, метал мину, с другой — тормозил перемещение ствола. Еще раньше этот принцип был реализован Л.В.Курчевским при создании динамореактивной пушки. Однако для устойчивой работы пушки требовалось давление газа в канале ствола около 3000 атмосфер. При таком давлении во время выстрела расчет не мог находиться у орудия. В результате использования новых технических решений конструкторы смогли снизить давление на порядок и довести его до 400 атмосфер. Теперь оператор в шлеме имел возможность обеспечивать стрельбу непрерывно. В результате появились безоткатные орудия Б-10, потом Б-11 — батальонное и полковое.
Орудие Б-10 состоит из следующих основных частей: ствола с затвором, станка с механизмом наведения, колесного хода и прицельного приспособления.
Безоткатное орудие предназначено решать следующие основные задачи: уничтожение танков, самоходных артиллерийских установок и других мото-механизированных и бронированных средств; подавление и уничтожение живой силы и огневых средств вне укрытий; подавления долговременных земляных оборонительных сооружений и долговременных оборонительных сооружений.

Орудие может разбираться на части и переноситься личным составом или перевозится конными вьюками. Транспортные средства для минометного вооружения Б-10 созданы под руководством П.В.Горячева.
Для стрельбы из 82-мм безоткатного орудия Б-10 применялись: кумулятивные выстрелы МК-10; осколочные выстрелы МО-10. Выстрел МК-10 состоял из кумулятивной мины, воспламенительного заряда, дополнительного пучка пороха в амиантиново-перкалевом картузе, взрывателя ГК-2, прокладки и диска.
Кумулятивная мина состояла из корпуса, головки и стабилизатора. В корпусе между воронкой, наружной трубкой и внутренней трубкой были помещены три прессованные шашки взрывчатого вещества. В донной части корпуса в стакане был помещен детонатор с капсюлем-детонатором; сверху стакан был закрыт прокладкой и крышкой, в которой имелось девять отверстий; поверх крыши была уложена прокладка. Воронка в своей уширенной части изолирована от стенок корпуса картонной прокладкой. В хвостовой части корпуса имелось резьбовое гнездо для трубки стабилизатора, а в передней части — резьбовое отверстие для головки; в резьбовое отверстие головки был ввинчен взрыватель ГК-2. В передней части корпуса имелось центрирующее утолщение, которое служило для центрирования мины во время ее движения по каналу ствол. Стабилизатор состоял из трубки с приваренными к ней крыльями, к которым было приварено кольцо. Кольцо увеличивало устойчивость мины в полете.

На трубке стабилизатора имелось двадцать огнепередаточных отверстий, через которые осуществлялась воспламенение пороха дополнительного заряда.
Воспламенительный заряд представлял из себя бумажную гильзу, внутри которой был помещен бумажный пыж и крупнозернистый дымный порох КЗДП-1, закрытый пыжами, войлочным пыжом и этикеткой. Верхний конец трубки был закатан. В гнездо донной части гильзы был вставлен капсюль-воспламенитель КВМ-3, который удерживался от выпадания предохранительным колпачком, обжатым по фланцу головки гильзы.

Дополнительный пучок состоял из ленточного пороха НБЛ-50, помещенного в пятисекционный картуз. Наружняя сторона картуза была амиантиновая, внутренняя — перкалевая. Дополнительный пучок, обернутый вокруг трубки стабилизатора между корпусом мины и прокладкой, был сшит по стыку шнуром.

Осколочная мина состояла из корпуса, в котором помещались взрывчатой вещество (амотол, тротил и ттриловый детонатор), и стабилизатора. В хвостовой части корпуса имелось резьбовое гнездо для трубки стабилизатора, а в передней — резьбовое отверстие для взрывателя ГК-2.
Для гранатометных выстрелов в 1955 году в НИИ-22 был создан взрыватель ВМГ (В-477).
В войсках орудие Б-10 поставлялось в мотострелковые батальоны, было развернуто крупно-серийное производство. Безоткатные орудия типа Б-10 и Б-11 до сих пор остаются на вооружении некоторых стран.
Стандартными типами послевоенных советских безоткатных орудий были 82-мм Б-10 и 107-мм Б-11, имеющие прицельную дальность до 400 м и бронепробиваемость 200-400 мм. Хотя они с самого начала разрабатывались как противотанковое оружие, из них можно также стрелять осколочными гранатами, и поэтому они часто использовались в качестве «ручной» артиллерии. Широко применялись на Ближнем Востоке и в Юго-Восточной Азии. В годы вьетнамской войны орудие Б-10 являлось любимым оружием вьетнамцев.

ХАРАКТЕРИСТИКИ

Состояние на вооружении с 1954 года
Разработчик СКБ-101 НКВ
Гл. конструктор Б.И.Шавырин
Тип безоткатное, многоразового применения
Калибр, мм 82
Дальность стрельбы, м:
— прямого выстрела 390
— прямой наводкой 1400
— максимальная:
угол возвышения 30 град. 4250
угол возвышения 35 град. 4470
Начальная скорость мины, м/с:
— осколочной 320
— кумулятивной 322
Боев. скоростр., выстр./мин. 5-6
Время перехода из походного в боевое положение, мин. 1
Время перехода из боевого в походное положение, мин. 1
Рассеивание гранат
на дальности 500 м, м
Масса орудия, кг:
— в боевом положении без выстрела 86
— с выстрелом 91
— ствола 48,7
— дульной части ствола 11
— казенной части ствола 37,7
— станка 22
— колесного хода 13
Тип ствола гладкий
Длина, мм:
— в боевом положении 1910 (1913)
— в походном положении 1910
Ширина, мм 714
Высота линии огня, мм:
— положение 1 420
— положение 2 750
— положение 3 850
Механизм наведения с ручным приводом
— усилие на рукоятку, кгс 3
Углы наведения, град. :
— вертикального от -20 (25)
до +30 (35)
— горизонтального 360
Скорость наведения, град./об. маховика:
— вертикального 1
— горизонтального 4
Основной прицел:
— тип оптический ПБО-2
— кратность 3
— поле зрения, град. 18
— масса, кг 2,3
Резервный прицел:
— тип механический
— дальность стрельбы, км 1000
Боевой расчет, человек 3

НОМЕНКЛАТУРА БОЕПРИПАСОВ:
Тип кумулятивные БК-881 и БК-881М, осколочные О-881А и осколочно-фугасные РГ-82
ВЫСТРЕЛ:
Тип осколочный МО-10
Тип мины осколочная О-881А
Масса 4,87
Масса мины, кг 3,89
Боевая часть:
— тип осколочная
— тип ВВ А-80
Пороховой заряд:
— основной ЖН-881
порох КЗДП-1
— дополнительный пучок с ленточным порохом НБЛ-50
— воспламенитель КВН-3
ВЫСТРЕЛ:
Тип кумулятивный МК-10
Тип мины кумулятивная ВК-881
Масса 4,87-4,90
Масса мины, кг 3,89
Боевая часть:
— тип кумулятивная
— тип ВВ А-IX-I
Тип взрывателя донный ГК-2
Бронепробиваемость, мм 240-250
(на дальности, м ) (100)
Пороховой заряд:
— основной ЖН-881
порох КЗДП-1
— дополнительный пучек с ленточным порохом НБЛ-50
— воспламенитель КВН-3
ВЬЮК С ВЫСТРЕЛАМИ:
Масса, кг:
— с тремя выстрелами 24,4

ВТС «Бастион», 31. 05.2021

Источники:
• А.В.Карпенко. «Динамореактивные пушки и безоткатные орудия». Рукопись. 2005
• Наставление 82-мм безоткатное орудие Б-10
• 82-мм безоткатное орудие Б-10. Руководство службы, М: Военное издательство, 1955

КОНСТРУКТОРСКОЕ БЮРО МАШИНОСТРОЕНИЯ
ДИНАМОРЕАКТИВНЫЕ ПУШКИ, БЕЗОТКАТНЫЕ ОРУДИЯ, СТАНКОВЫЕ ГРАНАТОМЕТЫ
ГРАНАТЫ И ГРАНАТОМЕТЫ, ОГНЕМЕТЫ
ПЕХОТНОЕ ВООРУЖЕНИЕ, НЕЛЕТАЛЬНОЕ ОРУЖИЕ
АРТИЛЛЕРИЯ АРТИЛЛЕРИЙСКОЕ ВООРУЖЕНИЕ БОЕПРИПАСЫ МИНОМЕТЫ

Б-10. 82 мм безоткатное орудие

В связи с недостаточными боевыми качествами имеющегося на вооружении стрелковых и воздушно-десантных войск станкового гранатомета СГ-82, его неспособности к поражению пехоты противника на достаточно больших дальностях и принятием на вооружение в армиях вероятного противника танков нового поколения, в начале 50-х годов прошлого века Министерством Обороны СССР в лице Главного артиллерийского управления (ГАУ) был объявлен конкурс по созданию 82 мм безоткатного орудия с улучшенной по сравнению с СГ-82 технологией производства, весом не более 100 кг, бронепробиваемостью 200-250 мм, способностью к поражению живой силы и легких укреплений полевого типа противника на дальности не менее 4000 м. В конкурсе приняли участие Специальное конструкторское бюро (СКБ-4), ныне Конструкторское бюро машиностроения (КБМ, г. Коломна) под руководством Б.И. Шавырина и Центральное артиллерийское конструкторское бюро (ЦАКБ , г. Королев), которым руководил известный создатель артиллерийских систем В.Г. Грабин. Представленное конкурсной комиссии орудие разработки СКБ-4 представляло собой динамо-реактивную конструкцию с нагруженным стволом и уширенной каморой и соплом. Ствол соединялся с помощью шарнира с довольно простым по конструкции треногой-лафетом, который имел съемный колесный ход, с помощью которого орудие перемещалось силами расчета на короткие расстояния. Подъемный и поворотный механизмы — винтового типа. Прицельные приспособления обеспечивали ведение огня как прямой, так и полупрямой наводкой и даже с закрытой огневой позиции (ЗОП). Несмотря на то, что работа над созданием орудия и устранением недостатков выявленных на полигонных испытаниях шла тяжело и требовала от конструкторского коллектива СКБ-4 полной отдачи сил (так, в ходе испытаний удалось снизить давление пороховых газов в стволе при производстве выстрела с 3000 до 400 атмосфер, что привело к значительному понижению уровня звука), именно их разработка была рекомендована к принятию на вооружение в начале 1954 г. под названием 82 мм безоткатное орудие Б-10. Серийное производство Б-10 было организованно на Тульском машиностроительном заводе и выпускалось до 1964 г. В Советской Армии орудие служило противотанковым средством мотострелковых и парашютно-десантных батальонов. На экспорт поставлялось в страны — участники Организации Варшавского Договора, также в Алжир, Анголу, Афганистан, Вьетнам, Египет, КНДР, Камбоджу, Китай, Кубу, Монголию, Сирию. В Китае на основе Б-10 были созданы и производились безоткатные орудия «Тип-65» и «Тип-65-1» . Применялось в 1956 г. в ходе венгерских событий, войны во Вьетнаме и многочисленных локальных конфликтах.

Тактико-технические характеристики

№№ п.п.	Наименование характеристики	Единица измерения	Значение характеристики
1	Расчет	чел.	4
2	Калибр	мм	82
3	Масса в боевом положении с колесным ходом	кг	85,3
4	Масса в боевом положении без колесного хода	кг	71,7
5	Длина по корпусу	мм	1850
6	Длина ствола	мм	1660
7	Время перевода в боевое положение	сек.	30-40
8	Масса снаряда БК-881 О-881	кг	3,87 3,89
9	Начальная скорость полета снаряда	м/сек	320
10	Скорострельность	выстр./мин.	5-6
11	Максимальная дальность стрельбы О- 881	м	4470
12	Эффективная дальность стрельбы БК-881 по бронецелям	м	390
13	Угол горизонтального обстрела	град.	360
14	Максимальный угол возвышения	град	+30
15	Угол склонения	град.	-20
16	Высота линии огня	мм	450, 750, 850
17	Бронепробиваемость максимальная	мм	до 200
18	Прицельные приспособления		оптический прицел ПБО-2, механический прицел (целик, мушка)

Что такое безоткатное орудие и почему оно не откатывается? | ОРУЖЕЙНАЯ ПАЛАТА

Как ясно из названия, такие орудия не имеют отдачи. Но раз вы зашли сюда, то вам хочется поподробнее, верно?

В большинстве современных артиллерийских систем импульс от отдачи гасится гидравлическим тормозом, а после ствол возвращается в исходное положение накатником. Однако, есть еще один интересный способ гашения отдачи, применяющийся в «безоткаткатках».

Здесь импульс отдачи гасится противоположно направленным импульсом, получаемым от реактивного сопла. Пороховые газы выходят из одного конца орудия, выбрасывая снаряд, и из противоположного, с соплом, уравновешивая отдачу.

Принцип действия безоткатного орудия

По слухам, если поставить стакан воды на ствол на лучших образцах, импульсы уравновешивались настолько , что из стакана не проливалось ни капли!

«Безоткатки» могут быть как нарезными, так и гладкоствольными, в настоящее время более распространены последние. Из плюсов таких орудий можно назвать их вес: к них нет нужды в мощном лафете. Минусы, к сожалению, также присутствуют: из-за неэффективного использования энергии пороховых газов — низкая начальная скорость снаряда, а следовательно и сравнительно малая дальность стрельбы. Также наличие «уравновешивающей» струи не позволяет засунуть такую трубу, например, в танк — экипаж попросту будет поражен раскаленной струей от собственного орудия. Фактор маскировки также немаловажен, вспышка с двух сторон еще больше демаскирует при стрельбе огневую позицию.

Боеприпасы к безоткатным орудиям — мины

В Советской Армии, благодаря своему весу, орудие служило противотанковым средством мотострелковых и парашютно-десантных батальонов.

Советское безоткатное 82-мм орудие Б-10

Спасибо за внимание.

Интересные статьи:

Поддон подкалиберного снаряда. Какую опасность он несёт?

Что будет, если пуля попадет в разгрузку?

Что такое деривация?

Понравилась статья? Ставь лайк и подписывайся на наш канал, там уже много интересных статей.

БЕЗОТКАТНОЕ ОРУДИЕ — что такое в Большой советской энциклопедии

Смотреть что такое БЕЗОТКАТНОЕ ОРУДИЕ в других словарях:

БЕЗОТКАТНОЕ ОРУДИЕ

нарезное или гладкоствольное орудие, не имеющее отката. Безоткатность при выстреле обеспечивается за счет отвода части пороховых газов через со… смотреть

БЕЗОТКАТНОЕ ОРУДИЕ

гладкоствольное орудие, не имеющее отката при выстреле (см. рис.). Безоткатность обеспечивается отводом части пороховых газов через сопло назад; при эт… смотреть

БЕЗОТКАТНОЕ ОРУДИЕ

дина-море!!! ктивная артиллерийская система, у которой отсутствует отход (откат) ствола при выстреле. В момент выстрела пороховые гвзы вышибного заряда… смотреть

БЕЗОТКАТНОЕ ОРУДИЕ

динамореакт. орудие, сохраняющее устойчивость при выстреле за счёт отвода части пороховых газов через сопло в казённой части ствола. Предназначается дл… смотреть

БЕЗОТКАТНОЕ ОРУДИЕ

БЕЗОТКАТНОЕ ОРУДИЕ, артиллерийское орудие, не имеющее при выстреле отхода (отката) ствола (пороховые газы выходят через дульную часть ствола и назад через казенную часть, имеющую сопло). Имеются в различных армиях.<br><br><br>… смотреть

БЕЗОТКАТНОЕ ОРУДИЕ

БЕЗОТКАТНОЕ ОРУДИЕ — артиллерийское орудие, не имеющее при выстреле отхода (отката) ствола (пороховые газы выходят через дульную часть ствола и назад через казенную часть, имеющую сопло). Имеются в различных армиях.<br>… смотреть

БЕЗОТКАТНОЕ ОРУДИЕ

БЕЗОТКАТНОЕ ОРУДИЕ , артиллерийское орудие, не имеющее при выстреле отхода (отката) ствола (пороховые газы выходят через дульную часть ствола и назад через казенную часть, имеющую сопло). Имеются в различных армиях…. смотреть

БЕЗОТКАТНОЕ ОРУДИЕ

— артиллерийское орудие, не имеющее при выстреле отхода(отката) ствола (пороховые газы выходят через дульную часть ствола и назадчерез казенную часть, имеющую сопло). Имеются в различных армиях…. смотреть

[В разработке] Type 60 SPRR: безоткатный малый — Новости

ВНИМАНИЕ! Устаревший формат новостей. Возможны проблемы с корректным отображением контента.

Type 60 SPRR — это лёгкая японская противотанковая установка, вооружённая парочкой американских безоткатных орудий. Да-да, именно безоткатных! Таких необычных пушек в нашей игре ещё не было.

Type 60 Self-Propelled Recoilless Rifle (самоходное безоткатное орудие) — это лёгкая противотанковая установка, одна из первых, разработанных Японией в послевоенные годы. В 50-х годах XX века Япония вынуждена была отойти от своей послевоенной концепции развития исключительно мирной промышленности и вновь вернуться к проектированию собственных боевых машин. Поскольку помимо универсальных, но дорогих в производстве танков на вооружении развитых стран мира часто состоят более дешёвые, но не менее эффективные противотанковые установки, Япония решила не отставать от остальных. В 1954 году фирмы Komatsu и Mitsubishi получили заказ на разработку и постройку прототипов новой лёгкой противотанковой установки, вооружённой двумя безоткатными орудиями. К 1955 году прототипы SS1 фирмы Komatsu и SS2 фирмы Mitsubishi были готовы. По результатам испытаний предпочтение было отдано проекту фирмы Mitsubishi SS2, однако Komatsu сдаваться не собиралась и в 1956 году представила на испытания новый прототип под индексом SS3, вооружённый сразу 4 безоткатными орудиями. От установки 4 орудий в дальнейшем пришлось отказаться, так как их расположение делало профиль машины слишком высоким и заметным. К 1959 году фирма Komatsu разработала последний, четвёртый по счёту, прототип под индексом SS4 с более мощным двигателем и новой трансмиссией, который и был принят на вооружение под обозначением Type 60 Self-Propelled Recoilless Rifle в 1960 году.

По конструкции Type 60 SPRR представляла собой восьмитонную бронированную машину с двумя спаренными американскими 106-мм безоткатными орудиями M40, расположенными в правой части корпуса на подвижной установке. Установка, в свою очередь, имела два возможных положения. В нижнем положении, которое обычно использовалось на маршах, орудия имели очень ограниченные углы наведения по вертикали и горизонтали. В выдвинутом верхнем положении установки, которое также являлось основным боевым, орудия могли поворачиваться и опускаться значительно лучше, что делало процесс наведения намного более удобным. Для корректировки огня на каждом орудии сверху был намертво закреплён крупнокалиберный пулемёт M80, имеющий ту же баллистическую траекторию, что и сами 106-мм орудия. Надо сказать, что с учётом ограниченного боекомплекта орудий M40 данное решение оказалось крайне удачным. Для перезарядки орудий заряжающий должен был вылезти на крышу моторного отделения, расположенного в задней части машины, либо и вовсе встать сразу позади неё.

Легкобронированная установка Type 60 SPRR должна была применяться для ведения огня из засад, всегда оставаясь вне зоны видимости противника. Всего было построено 252 единицы Type 60 SPRR, многие из которых до сих пор состоят на вооружении Сил самообороны Японии.

Обои на рабочий стол: 1280×1024 | 1920×1080 | 2560×1440

В игре установка Type 60 SPRR несомненно вызовет у игроков неподдельный интерес, ведь она станет первой машиной, вооружённой безоткатными противотанковыми орудиями. Столь необычное вооружение, конечно же, будет обладать своими специфическими геймплейными особенностями. Например, «безоткатность» пушек будет ярко прослеживаться в ослабленной отдаче после выстрела, что позволит точнее корректировать огонь через прицел. Ограниченный боекомплект, состоящий из 10 снарядов, потребует от игрока большой внимательности в подборе целей и наведении, однако заметно упростить последнюю задачу помогут пристрелочные пулемёты, обладающие такой же баллистикой, что и сами пушки. Для орудий M40 на выбор имеется два типа снарядов: бронебойно-фугасный (пластитный) и кумулятивный. Бронебойно-фугасный снаряд не рассчитан на сквозное пробитие самой брони, однако её осколки, разлетающиеся во все стороны от внутренней поверхности после детонации такого боеприпаса, могут нанести серьёзные повреждения агрегатам и членам экипажа. Кумулятивный боеприпас при попадании создаёт тонкую направленную струю металла, пробивающую броню за счёт огромной скорости, однако после пробития брони такая струя может нанести серьёзные повреждения только тому, что окажется непосредственно у неё на пути. Также, в случае необходимости кумулятивный снаряд вполне можно использовать в качестве простого фугаса против слабобронированных или же вовсе лишённых брони целей. Орудия имеют очень хорошие углы вертикальной наводки от -15 до +20 градусов, которые позволяют активно использовать любые складки местности, не подставляясь при этом под ответный огонь противника. 120-сильный дизельный двигатель придаёт лёгкой 8-тонной машине хорошую подвижность и проходимость, что только способствует подбору и быстрой смене огневой позиции. Противопульная броня надёжно защищает экипаж от случайных осколков и пулемётного огня вражеских танков, однако от более крупного снаряда она спасти не сможет, о чём не стоит забывать во время боя.

Установка Type 60 SPRR займёт место на четвёртом ранге развития японской наземной техники, а значит, совсем скоро на полях сражений War Thunder загремят убойные безоткатные пушки. Следите за нашими обновлениями и не пропустите этот знаменательный день!

Читайте также о разработке игры:

Безоткатное ружье | Оружие Вики

Эта статья находится в разработке.

Эта статья или раздел находятся в процессе расширения или существенной реструктуризации и еще не готовы к использованию. Если эта статья не редактировалась несколько дней, пожалуйста, удалите этот шаблон.

Если вы являетесь редактором, добавившим этот шаблон, и активно редактируете его, обязательно замените этот шаблон на {{in use}} во время активного сеанса редактирования.

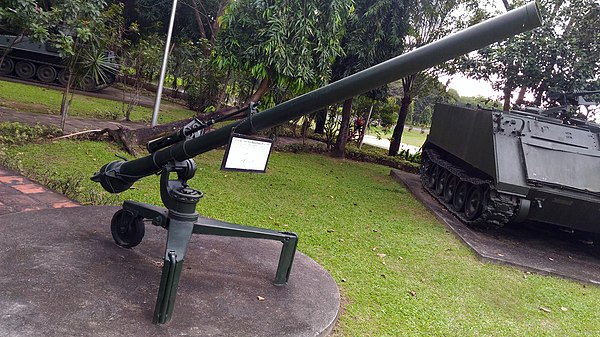

Безоткатное ружье М40 на треноге М79 «тачка», типичный образец безоткатного ружья с вентилируемым затвором.

Безоткатное ружье , безоткатная пусковая установка или безоткатное ружье — это тип огнестрельного оружия, предназначенный для выброса противовеса определенного типа для компенсации отдачи при стрельбе. Система называется безоткатной, если она имеет нарезной ствол, и безоткатной, если она гладкоствольная.

Основным преимуществом этой системы является то, что орудию не нужно поглощать силу отдачи, и поэтому оно может быть намного легче без необходимости использования тяжелых систем противодействия отдаче, таких как гидравлические амортизаторы.Это делает их намного более портативными, чем пушки эквивалентного размера, хотя есть существенный компромисс с точки зрения начальной скорости снаряда.

В то время как реактивные гранатометы без закрытых казенных частей используют безоткатный принцип работы, они обычно не классифицируются как таковые, а безоткатная винтовка/пушка отличается использованием обычного пороха вместо ракетного двигателя. Однако безоткатное оружие может использоваться для запуска реактивных снарядов, и в этом отношении между двумя классификациями оружия есть некоторое совпадение.

История[]

Первым оружием, использовавшим безоткатный принцип действия, была пушка Дэвиса, 1,57-дюймовая авиационная пушка, разработанная командующим ВМС США Клеландом Дэвисом незадолго до Первой мировой войны для атаки бомбардировщиков и дирижаблей. Его оружие фактически состояло из двух орудий, соединенных казенной частью с казенной частью и направленных в противоположные стороны, с направленным назад орудием, наполненным смазкой и свинцовой дробью той же массы, что и снаряд в направленном вперед орудии, с намерением стрелять сзади. -Столкновение с нагрузкой, чтобы потерять летальность намного быстрее.

Детали конструкции[]

Есть несколько возможных безоткатных действий: самый простой — это «принцип Дэвиса», в котором второе орудие соединяется с первым, стреляя грузом равной массы в противоположном направлении. Эта система в том виде, в каком она была первоначально разработана, исторически не использовалась из-за опасности, присущей оружию, которое стреляет одновременно в двух направлениях, а также из-за сложности перезарядки оружия и нагрузок на него в месте соединения двух орудий.

В большинстве безоткатных орудий используется другой принцип действия, при котором часть пороховых газов выбрасывается назад в момент выстрела, создавая передний импульс, который компенсирует направленную назад силу выброса снаряда. Хотя это имеет то преимущество, что не стреляет физическим снарядом, выбрасываемый пороховой газ по-прежнему создает значительный обратный взрыв, который может быть смертельным на близком расстоянии, а также может вызвать проблемы при стрельбе из оружия в неподготовленных закрытых помещениях.

С этой целью в некоторых более современных видах оружия используется метод, впервые примененный в пусковой установке Armbrust. В этой системе метательный заряд заключен в двусторонний узел невыпадающего поршня, со снарядом на одной стороне и противовесом на другой.Когда метательный заряд детонирует, поршень расширяется в обоих направлениях, выбрасывая гильзу в одном направлении, а противовес в другом: противовес, однако, чрезвычайно быстро теряет энергию из-за того, что он является крайне неаэродинамическим материалом, таким как измельченный пластик или соль. вода. Давление в поршневом узле быстро падает до безопасного уровня.

Несмотря на название, силы отдачи обычно не идеально сбалансированы, и у безоткатного оружия обычно есть некоторая степень отдачи.

Ссылки[]

безоткатных винтовок

| |

2022 г. Военные выплаты США Армейские Звания Звания ВМФ Звания морской пехоты Звания ВВС Рейтинги Береговой охраны США Сравнить ранги (НОВИНКА!) Словарь Министерства обороны США Идентификация военных лент Военный алфавитный код Символы военной карты Американские военные смерти Французские военные победы Потери во Вьетнаме

Название «Военный завод» и «Военный завод». com являются зарегистрированными ® товарными знаками США, защищенными всеми применимыми национальными и международными законами об интеллектуальной собственности. Весь письменный контент, иллюстрации и фотографии являются уникальными для этого веб-сайта (если не указано иное) и не подлежат повторному использованию/воспроизведению в любой форме. Материалы, представленные на этом веб-сайте, предназначены только для исторической и развлекательной ценности и не должны рассматриваться как пригодные для восстановления, обслуживания или общей эксплуатации оборудования. Мы не продаем товары, представленные на этом сайте.Пожалуйста, направляйте все остальные вопросы на адрес militaryfactory AT gmail.com.

Часть сети сайтов, которая включает в себя управляемое данными свойство, используемое для ранжирования ведущих военных держав мира, (Всемирный справочник современных военных самолетов), (Всемирный справочник современных военных кораблей) и с подробным описанием истории из самых культовых самолетов-шпионов в мире.

M105, 105-мм безоткатная винтовка

Технические характеристики

Калибр:	.50 дюймов (12,7 мм)
Вес:	462 фунта
Длина:	11 футов 2 дюйма
Высота:	3 фута 8 дюймов
Корпус:	106×607ммR (ТЕПЛО, НЕР, КУЧА, канистра)
Калибр:	105 мм
Отдача:	Безоткатный
Начальная скорость:	1650 футов в секунду
Каретка:	Штатив
Производитель:	Арсенал Уотервлит
Статус:	Статический дисплей
Владелец:	Музей боевых птиц Эстреллы

История

Безоткатное орудие M27 — 105-мм орудие, разработанное в начале 1950-х годов и использовавшееся во время Корейской войны. Хотя безоткатная винтовка этого калибра была концепцией еще со времен Второй мировой войны, с началом войны в Корее это оружие было спешно произведено. Скорость, с которой он был разработан и введен в эксплуатацию, привела к проблемам с надежностью, вызванным тем, что цапфы были установлены слишком далеко назад. Армия США также считала M27 слишком тяжелой и имела разочаровывающую эффективную дальность стрельбы из-за отсутствия прицельной винтовки. Взяв M27 за основу новой конструкции, армия разработала усовершенствованную версию M27, получившую в 1955 году обозначение типа M40 106-мм безоткатное орудие.Первоначально, наряду с обозначением типа, ему также было присвоено официальное название BAT для батальонной противотанковой пушки, но вскоре от него отказались. Хотя безоткатные орудия M27 непригодны для военных целей, они использовались для запуска управляемых лавин на горнолыжных курортах и горных перевалах в Соединенных Штатах.

M40 в основном участвовал в боевых действиях во время войны во Вьетнаме. Позже он был заменен противотанковым ракетным комплексом BGM-71 TOW.

Армейская безоткатная винтовка получает огромную модернизацию: боеголовки с лазерным наведением

Безоткатное ружье M3 Carl Gustav было представлено в 1946 году.Оно существует достаточно давно, и многие армии, использовавшие огнестрельное оружие, теперь отказались от него. Однако они могут пожалеть об этом решении, поскольку почтенный «CG» вступил в высокоточное будущее с снарядом с лазерным наведением, который может поражать цели на расстоянии более мили. Снаряд может быть принят на вооружение армии и корпуса морской пехоты США, которые закупили пехотное орудие в 2010-х годах.

Разработанная Saab, безоткатная винтовка Carl Gustav была создана как легкая безоткатная винтовка с плечевым выстрелом, которая повысит огневую мощь пехоты.Безоткатные ружья отличаются от базук тем, что в них используется пороховой заряд, который, как и пуля, сгорает до того, как гильза вылетит из ствола. Пороховые газы направлены назад, противодействуя отдаче оружия, делая его «безоткатным». Оружие, представляющее собой полую трубку с рукояткой и спусковым крючком, имеет спиральные нарезы на стволе, обеспечивающие стабилизацию вращения патрона при выходе из ствола. Отсюда и название безоткатного ружья.

Боец спецназа с M3 Carl Gustav в Ираке, 2007 год.Обратите внимание на спиральные нарезы ствола.

Министерство обороны

Армии НАТО приняли «Карл Густав» в качестве противотанкового оружия средней дальности, но отказались от него, когда появились переносные противотанковые ракеты. США впервые применили это оружие в 1980-х годах для уничтожения бункеров подразделениями армейских рейнджеров. В 2010-х годах CG была обозначена как многоцелевая противотанковая противопехотная система вооружения M3 и выпускалась из расчета один на армейский пехотный взвод и один на стрелковое отделение морской пехоты. Универсальность M3 означает, что он может сражаться как с вражескими войсками на открытой местности, так и с бронетехникой, бункерами и огневыми точками и многим другим.

Теперь «Чарли Джи» (так это оружие было известно в британской армии) получает огромную модернизацию. Как сообщает Army Times , компания Raytheon анонсировала новый снаряд с лазерным наведением, совместимый с безоткатной винтовкой. Технически этот шаг превращает M3 из безоткатного орудия в ракетную установку. Многоцелевая боеголовка предназначена для уничтожения «бункеров, бетона, легких транспортных средств и бронетранспортеров» на расстоянии чуть менее 2000 метров или 2187 ярдов.

Новая ракета использует полуактивное лазерное самонаведение. Солдат или морской пехотинец с лазерным целеуказателем «раскрашивает» цель лазером. Наводчик «Карл Густав» может «выскочить», чтобы запустить ракету, а затем вернуться в укрытие. Ракета будет автоматически искать лазерный луч и следовать за ним к цели. Военные использовали эту форму наведения на протяжении десятилетий, но впервые она доступна на уровне взвода или ниже.

Боевая машина пехоты Курганец-25.

Михаил ТерещенкоGetty Images

Снаряд M3 с лазерным наведением будет полезен в любых боевых ситуациях. В городских боях снаряд с лазерным наведением может сократить потери среди гражданского населения, поскольку войска США смогут размещать снаряды именно там, где они хотят. Лазерное наведение будет означать большую точность, что позволит дружественным силам обслуживать больше целей с меньшим количеством снарядов. В сложных боевых действиях против механизированных противников M3 может поражать более легкобронированные цели, такие как БМП-3 и боевые машины пехоты «Курганец-25», позволяя противотанковым ракетам Javelin концентрироваться на более тяжелобронированных танках.В результате американские войска способны быстрее, чем раньше, остановить бронетанковую атаку противника.

Еще одной особенностью нового управляемого снаряда является то, что он не имеет обратного дутья, как современные патроны Carl Gustav. Часто говорят, что безоткатные ружья так же опасны позади оружия, как и спереди, из-за внезапного мощного выброса пороховых газов, вырывающихся из задней части пусковой трубы. Это делает такое оружие, как компьютерная графика, непригодным для стрельбы в помещении или других замкнутых пространствах, и его труднее безопасно расположить в городском бою.Новый ракетный снаряд может быть запущен из так называемых «закрытых пространств» без опасности для стрелка и окружающих.

Армия должна провести испытания нового управляемого снаряда в 2020 году, после чего, вероятно, будет принято решение о закупке.

Источник: Army Times

Кайл Мизоками Писатель по вопросам обороны и безопасности, живет в Сан-Франциско.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Противотанковая безоткатная винтовка M67 | Military-Today.com

Страна происхождения	США
Поступил на службу	1963
Калибр	90 мм
Масса патрона	3. 08 или 4,2 кг
Вес (без нагрузки)	17 кг
Вес (в снаряженном состоянии)	21,2 кг
Длина (удлиненный приклад)	1,35 м
Начальная скорость	213 м/с (318 м/с для противопехотного патрона M590)
Прицельная дальность	800 м
Дальность эффективного огня (по стационарным бак)	300 м
Дальность эффективного огня (по движущемуся танку)	200 м
Бронепробиваемость	350 мм
Бетонная проходка	800 мм
Проходка с утрамбованным песком	1 100 мм

М67 это Американская переносная безоткатная винтовка впервые была принята на вооружение в начале 1960-х годов. Хотя он был официально уволен со службы в США в 1975 году, он неоднократно возвращался на действительную службу, и остается на вооружении США даже сейчас, в 2019 году. M67 также был называется MAW (среднее противотанковое оружие).

Истоки M67 восходят к оценке конца 1940-х годов. личного противотанкового оружия, состоявшего в то время на вооружении армии США, которые нашли существующее оружие недостаточным против текущего и бронированные угрозы ближайшего будущего.Было установлено, что 90 мм. Для работы требовалась безоткатная винтовка весом 30 фунтов. (13,6 кг), эффективная дальность 500 ярдов (457 м) и оперенный снаряд, способный пробивать 6 дюймов (152 мм) стальной брони под углом 60 градусов. Эта находка была превращена в формальное требование к такому оружию, получившему название «ПАТ» (взвод Anti-Tank), с контрактом, заключенным с Arthur D. Little, Inc. развивать его. Получившийся в результате дизайн Артура Д. Литтла был доработан 1951 г. и получил обозначение T149 в армии.

Армия США вскоре после этого решила, что было бы благоразумно финансировать конкурирующий дизайн, чтобы расширить их возможности. Этот контракт был отправлен в Исследовательский институт Среднего Запада (MRI) в декабре 1951 г., получивший обозначение T184. Программа однако вскоре радикально изменился из-за серьезной реструктуризации Программа PAT Управления начальника артиллерийского вооружения, которая также изменены характеристики оружия. Это также перевернуло иерархия двух конструкций, так как T184 был легко заменен на соответствовать требованию (это все еще было в стадии проектирования, в то время как прототипы Т149 уже были готовы), а боезапас еще не был произведен для боевых огневых испытаний Т149.Таким образом, T184 стал предпочтительным дизайном за одну ночь, в то время как T149 стать «резервным» дизайном.

В то время как конструкция Т184 соответствовала или даже превосходила все требованиям, по иронии судьбы это было самоуничтожением — армия рвение к 90-мм переносному безоткатному орудию, столь же легкому и компактность была изначально плохо продумана, и боевые стрельбы вскоре показали, что T184 был «слишком легким, чтобы бой». В частности, МРТ уменьшила вес до 25 фунтов (11,5 кг).3 кг), но и они должны были ослабить полезную нагрузку снаряда и баллистика для компенсации, и отдача *все еще* тоже доказана сильный. Были внесены изменения в боеприпасы, чтобы компенсировать (в частности, путем включения ракетной помощи в снаряды; мера, которая предвосхитила тенденции проектирования боеприпасов в SAAB-Bofors Карл Густав и АТ-4 безоткатных орудий), но полученные снаряды имели недостаточную огневая мощь для удовлетворения требований PAT.

Требования были изменены, чтобы разрешить 30 фунтов (13.6 кг) оружие, а Т184 был переработан в гораздо более прочный Т219. В этом улучшенном оружии также был добавлен усиленный патронник, позволяющий использование более тяжелых и мощных боеприпасов, которые Артур Д. Немного было разработано для T149. Дальнейшая доработка дизайна произвел T219E1, который, в конце концов, был признан удовлетворительным для эксплуатация в 1959 году, и он был официально классифицирован как M67 в августе того же года. Армия США лишь неохотно однако одобрил M67 для эксплуатации, так как его полный вес вырос до 35 фунтов (15.8 кг), а у него еще были неразрешенные холода вопросы надежности. Армия также сделала ставку на внедрение M67. на вооружение без прицельной винтовки XM14, которая была разработана для его (который в конечном итоге вообще так и не был выпущен), и дальнейшие задержки в этап производства отодвинул достижение M67 в рабочем состоянии до 1963 года. В целом, разработка M67 был очень похож на его продукт; долго, громоздко и неловко, но в конечном счете эффективным.

Компоновка М67 такая типичный для противотанковых средств того времени, с относительно прямая невзрачная трубка и четыре кронштейна; дульный кронштейн, а кронштейн цевья, кронштейн сошек и кронштейн затвора.Морда Кронштейн помогает поддерживать структурную целостность трубки, а также обычно оборачивается жесткой резиновой шайбой, которая служит простой амортизатор. Кронштейны цевья и сошек соединены единый узел, имеющий пистолетную рукоятку и спусковую группу, передний монопод и прицел в сборе вокруг переднего кронштейна, в то время как задний кронштейн держит только сошки. Из-за монопода размещение на днище оружия, пистолетная рукоятка расположена на правая сторона оружия, а прицел наклонен влево боковая сторона; в результате M67 можно управлять только с левой стороны.Сошка может быть сложена вперед на нижнюю часть оружия и используется как простой плечевой упор из-за характерной заостренной буквы «P». форма. Кронштейн казенной части удерживает узел воспламенения пороха и расширяющаяся неглубокая коническая трубка Вентури с двумя щелями. Вентури петля и узел зажигания расположены с правой стороны кронштейна затвора, а рычаг, используемый для открытия и закрытия казенная часть расположена с левой стороны. Есть трос к казеннику узел, который используется для активации ударника, когда оружие взводится и спусковой крючок нажимается.Опираясь на сошки и монопод, M67 находится на высоте 423 мм над землей. М67 эксплуатируются в США. обычно оливково-серого цвета, хотя иногда они перекрашены в другие цвета и камуфляжные узоры.

Ствольная трубка, затвор, трубка Вентури, пистолетная рукоятка, монопод, Кронштейны и крепления прицела сделаны из стали. сошки состав неясен, но, похоже, сделан из алюминиевого сплава. В M67 используются обычные нарезы с канавкой и площадкой. правый поворот, хотя поворот необычайно длинный по сравнению с нарезами, типичными для большинства стрелкового оружия, с разворотом в 18 м.Трубка воздушного охлаждения, с прерывистой резьбой казенника, и имеет срок службы 2000 выстрелов до полного израсходования ствола.

М103 оптический прицел имеет лестничную сетку с дальностью прицеливания до 800 м с шагом 100 м. Он имеет 10-градусный поле зрения, 3-кратное увеличение и линии стадиона также позволяют лидировать на всех диапазонах. М103 — дневной прицел без изображения. возможности усиления. Ночные прицелы никогда не выставлялись для M67, но устройство подсветки приборов T25, встроенное в M103 подсвечивает сетку прицела при активации.можно использовать M67 для огня с закрытых позиций, а прицел M103 можно использовать только для стрельбы прямой наводкой. огневые схватки. Некоторые M67 были оснащены прицелом M103, который включены модификации линий стадиона, позволяющие прицеливаться патрон XM591, но в конечном итоге XM591 так и не был выпущен.

Стрельба из M67 может производиться с цапфы или треноги (прикрепив оружие в один через монопод), с земли через монопод и сошки, или с плеча наводчика.Очень похоже на универсальный пулемет, для работы которого требуется расчет из 3 человек. М67; наводчик, помощник наводчика (обычно называемый «лучшим наводчиком»), и подносчик боеприпасов. Наводчик также выполняет функции заряжающего и корректировщик, как только оружие находится на позиции. Когда оружие, наводчик и помощник наводчика на позициях, подносчик боеприпасов обеспечивает охрану огневой позиции. M67 также может стрелять с плеча наводчика в положении стоя, на коленях или лежа положение, с увеличением степени стабильности и точности от бывшего ко второму.В положении лежа наводчик и помощник наводчика должен лежать под углом 60 градусов от оси оружие, так как возможны травмы, если их ноги находятся в зоне удара.

Чтобы использовать M67, оружие должно быть сначала установлено или заплечный, затвор открывался поворотом стопорного кольца по часовой стрелке пока не разблокирует затвор и предохранитель возле пистолетной рукоятки должен быть установлен с «огонь» на «безопасный», если это еще не было. То затем затвор открывается вбок на шарнире, который также взводится оружие, и патрон загружается в казенную часть.казенная часть затем закрылся и зафиксировался, повернув стопорное кольцо против часовой стрелки, и когда помощник наводчика выходит за пределы казенной части и зоны обратного выстрела, безопасность устанавливается от «безопасного» до «пожарного». Нажатие на спусковой крючок приводит в действие кабель, который, в свою очередь, приводит в действие молоток Вентури, ударяя капсюля в раунде через ударник и стреляя круглый. После выстрела из М67 стреляную гильзу необходимо вручную извлечено.

Если снаряд не выстрелил, наводчик объявляет «Осечка». помощник наводчика повторяет «Осёк», а экипаж выжидает 1 минуту до предпринимать какие-либо действия (в некоторых случаях капсюль воспламенялся метательный заряд, но он не сгорает мгновенно, и снаряд может испариться или внезапно выстрелить во время горения заряда; таким образом, персонал не должен открывать затвор до тех пор, пока не будет уверен, что раунд — это ерунда). Затем оружие фиксируется, затвор запирается. и запирается, а оружие не предохраняется и снова наводчик попытки его зажечь. Если происходит еще одна осечка, экипаж снова ждет 1 минута до совершения каких-либо действий, и на этот раз невыстреленный снаряд выгружается и аккуратно выбрасывается.

M67 способен вести огонь очередями со скорострельностью, эквивалентной до 10 выстрелов в минуту, но только до тех пор, пока не будет произведено 5 выстрелов, после которой оружие должно остыть перед выстрелом из любого дополнительные снаряды.Он официально рассчитан на неопределенный срок. устойчивая скорострельность 1 выстр/мин, несмотря на боевой опыт показал, что 2 выстрела в минуту могут быть достигнуты без вредных последствий.

Эффективная дальность стрельбы М67 по стационарным целям составляет 300 м. и его эффективная дальность поражения движущихся целей составляет 200 м. Вне на этих дальностях вероятность прямого попадания меньше 50%. То максимальная дальность при 45 градусах возвышения составляет 2 300 м, хотя шансы успеха даже при насыщенном огне по площадным целям довольно низкая в этом диапазоне.

Как и у всех безоткатных орудий США, боеприпасы M67 ограничены. «фиксированный», когда снаряд и метательный заряд соединены корпус, образующий единый патрон. Стреляет патроном М112, который выпускается в вариантах 90х714 мм и 90х487 мм. Только три снаряды были выставлены вооруженными силами США; M371 Taqrget Practice (TP), M371A1 Осколочно-фугасный противотанковый (HEAT) и противопехотный M590 (APERS). Из них только M590 использует более короткий кожух.Все эти патроны стреляют через капсюль в основании. кожуха, который воспламеняется ударником оружия. То гильзы для боеприпасов M67 изготовлены из алюминиевого сплава.

M371 TP используется в качестве учебной мишени для кумулятивного снаряда M371A1 и имеет инертную боеголовку. Это имеет тот же вес, форму и баланс, что и кумулятивный снаряд M371A1, поэтому его баллистика идентична. Боевая часть M371 создает клуб непрозрачного дыма и взрывается при ударе о точку Инициировано, взорвана база (PIBD) M530A1 предохранитель.

Кумулятивный снаряд M371A1 рассчитан на пробивание стали толщиной 350 мм. 800 мм железобетона или 1100 м утрамбованного грунта. это эффективен против легкой брони и большинства основных боевых танков 1960-х годов, но лобовая броня большинства основных боевых танков введена с 1970 слишком силен для пробивания М371А1. Более того, добавление реактивной брони ко многим танкам, которые в остальном уязвимы броня значительно снизила эффективность M371A1. это также эффективен против небронированной техники, небольших сооружений и личный состав противника на открытой местности, но не так эффективен, как универсальный осколочно-фугасный снаряд.Как и в случае снаряда M371 TP, кумулятивный снаряд M371A1 является взорвался при ударе взрывателем PIBD M530A1.

Патрон M590 APERS фактически представляет собой гигантский патрон для дробовика. заполнен 2 400 гвоздевидными флешетами. Обычно прозванный «Улей», M590 стреляет этими снарядами в широком веере, в эффективная дальность 300 м. Флешеты смертельны далеко за пределами это расстояние, но дисперсия слишком мала, чтобы надежно насытить небольшая группа, если личный состав противника находится за этим расстоянием (разумеется, атаки человеческих волн — другое дело). Это также очень эффективно против легких сооружений, небронированной техники и вертолеты, хотя малая дальность действия этого боеприпаса делает его менее чем идеально подходит для атаки этих целей. Также есть низколетящие самолеты. теоретически уязвимы для M590, но шансы на самом деле удар один тонкий.

Обратный взрыв M67 довольно впечатляющий — и опасный. Он имеет исключительно широкий угол обзора в 120 градусов. площадь в форме шеврона, диаметром 180 м.Опасная зона простирается от казенной части до 28 м за огневой позицией, а Зона предостережения простирается от 28 м до 43 м за огневой позицией. То в опасной зоне должны быть полностью свободны люди, незакрепленный мусор, хрупкие материалы, незащищенные объекты и т.д. Любой персонал в этой области наверняка получат серьезные травмы и погибнут от тепло, газы и ударная волна в этой области очень вероятны. Персонал может безопасно оставаться в зоне предупреждения, пока M67 стреляет, хотя только с надлежащими мерами предосторожности для защиты глаз и ушей, и если имеется крышка от мелкого летящего мусора.

Также был разработан подкалиберный тренажер для M67, в виде M49A1. Он загружается и разгружается так же, как обычный снаряд, но стреляет специальным 7,62-мм трассирующим снарядом с тем же траектория как у M371 и M371A1. Таким образом, M49A1 позволяет экипажам M67 потренироваться с настоящим оружием, стреляя снарядами по одному и тому же баллистических траекторий в качестве их «боевых выстрелов», но не вызывая износ трубки.

M67 впервые был использован в бою во время войны во Вьетнаме. также во время вторжения США в Сальвадор в 1965 г.Это было активно применялись против личного состава обороны и укреплений на преступление во время обоих этих конфликтов, но неизвестно, M67 использовались для поражения бронетехники в этих конфликтах. То Сальвадорские военные также использовали M67 в боевых действиях в течение десятилетия. Гражданская война в Сальвадоре, хотя повстанческие силы, с которыми они сражались, мало в пути бронетехники и никаких танков. Таким образом, это неизвестно, стреляли ли когда-нибудь из M67 в гневе по вражескому бронетранспортеру. транспортное средство.

Введение М47 Дракон противотанковая управляемая ракета в начале 1970-х видел, как все еще относительно новый M67 быстро сняли с фронта линии, и к 1975 году американские военные официально сняли M67 с вооружения. полностью. Однако для «пенсионерского» оружия М67 явно бросался в глаза. занят в ряде кризисов во время холодной войны. Он остался во многих Оружейные склады армии США в Западной Германии до конца той эпохи, и 6-я легкая пехотная дивизия на Аляске все еще выпускала M67 до тех пор, пока по крайней мере 1988 года.4-й, 5-й и 6-й батальоны 502-го пехотного полка Полк Берлинской бригады продолжал эксплуатировать M67 до 1992 г., из озабоченность тем, что новое оружие было неадекватным для ожидаемого городская война, которая должна была произойти там в случае войны с Варшавским договором, а два M67 были переданы C Co 5/87th (Lt пехоты) 193-й пехотной бригады во время операции «Правое дело», вместе со снарядами M590 APERS. Саперные подразделения продолжали перечислять M67 как неотъемлемый компонент их модифицированной таблицы Организация и оборудование еще в 1990 году, в то время как рейнджеры армии США также продолжал использовать M67 до 1990-х годов, не отказываясь от них пока адекватная замена (M3 MAAWS) уже не поступила на вооружение. В какой-то момент в 1990-х годах американские военные, наконец, отказались от всех своих оставшихся М67 на склады, но даже это не конец истории.

Иностранные пользователи этого оружия не только продолжали используют его и по сей день, но в 2011 году M67 снова вернулись к поле битвы. Все еще имея большие запасы M67, американские военные остро нуждались в таком оружии во время Операции Несокрушимая свобода и после почти десятилетия интенсивного давления от рядовых, общественности и Конгресса (и яростных сопротивление военного руководства США на протяжении всего этого конфликта), американские военные наконец-то перевыпустили М67 на передовую в Афганистане.В Афганской войне они были быстро использованы для базовая оборона, давая американским войскам уравновешивать многих Пусковые установки противотанковых ракет серии РПГ и безоткатных орудий, используемых талибами, а также против попытки рейдов на передовые оперативные базы. Афганская армия также поставлялись M67 в это время, а к 2016 году как афганские, так и американские войска все еще использовали это старое оружие в бою.

Афганское приключение M67, скорее всего, станет его «последним ура». однако по мере того, как M3 MAAWS все больше берет на себя его миссию, а 90-мм боеприпасы M67 не становятся моложе или свежее со временем.Тот, и еще ни разу не подбил танк в бою.

Известные операторы M67 включают Афганистан, Сальвадор, Греция, Новая Зеландия, Филиппины, Южная Корея, США и Вьетнам. Удельная стоимость М67 и боеприпасов к нему неизвестна, хотя производство обоих давно прекращено.

Аналогичное оружие

Карл Густав M2: Это шведское 84-мм безоткатное орудие очень похоже на дизайн к M67, хотя он легче и компактнее.Карл Густав также работал более десяти лет до Введение M67, поэтому он неизбежно доминировал на рынке. Интересно, что вариант следующей модели M3 (M3 MAAWS) стал преемником M67 на вооружении США.

Артиллерийское орудие, RCL, 3,45 дюйма, британская безоткатная винтовка калибра 3,45 дюйма (88 мм). разработан во время Второй мировой войны, но окончательно введен в действие только после война закончилась. Из него можно стрелять с плеча наводчика, но еще более громоздкий, чем M67.Это оружие наиболее примечательно своей уникальное (и в высшей степени причудливое) использование *четырех* конических трубок Вентури на его казенной части.

ЖК-APX: Французское 80-мм безоткатное орудие, похожее на M67. Он был отклонен французские вооруженные силы в пользу LRAC F1 ракетная установка, так и не поступившая в производство.

Автор статьи ЧЕРНОХВстой

Хотеть публиковать собственные статьи? Посетите наш рекомендации для получения дополнительной информации.

Безоткатное оружие в ограниченном пространстве

Райан Шейблейн

Безоткатное оружие орудия прямой наводки, отличающиеся системой работы, в которой пороховой газы (или другая противомасса, такая как порошок или жидкость) выбрасываются из задней части ствола, чтобы компенсировать отдачу, создаваемую передним импульс снаряда. Многие безоткатные орудия имеют гладкоствольные стволы; однако несколько известных моделей имеют нарезные стволы.Оружие последнего иногда называют «безоткатными ружьями». Безоткатное оружие это обычно делятся на две подкатегории: безоткатное оружие, обслуживаемое экипажем, и переносное безоткатное оружие. В совокупности безоткатное оружие часто известные как «RCL» (что означает просто «безоткатные») независимо от типа их ствола. или характеристики переносимости.

RCL в первую очередь оружие поддержки пехоты; безоткатное оружие, такое как Carl Gustaf M3/M4 и AT4 выполняют ту же роль, что и переносные ракетные установки, выступая в качестве противотанковая добавка для пехоты.Более тяжелые системы, такие как СПГ-9, требуют крепление на штатив для статического использования и работа в качестве очень универсального многоцелевого полевая пушка. Все чаще оба вида безоткатного оружия ведут многоцелевой огонь боеголовки, а также боеголовки, оптимизированные для поражения целей внутри сооружений. Ли с плеча или с расчетом, применение безоткатных орудий из закрытых пространства часто необходимо из-за преимуществ работы внутри структур над регулярное использование поля. Однако эта тактика не лишена риска и методы и процедуры имеют решающее значение для обеспечения эффективности команда безоткатных орудий.

Рис. 1.1 Морской пехотинец США стреляет из безоткатного орудия AT4 во время боевой стрельбы в 2008 г. Обратите внимание на выстреленные гильзы и звенья, которые отбрасываются в результате ударной волны, генерируемой при стрельбе из оружия (источник: Морская пехота США).

Городская местность часто обеспечивает выгодные огневые позиции, предлагая комбинацию укрытия, маскировки, высоты над целью и быстрого выхода — все это может быть полезно силам, использующим безоткатное оружие для поражения бронетехники противника.Замкнутые пространства в контексте городской местности чаще всего представляют собой здания со стенами и крышами. Несмотря на недостатки стрельбы из оружия, которое обычно работает за счет сильного выброса пороховых газов в замкнутом пространстве, такие места обеспечивают весьма желательные огневые позиции. Городские позиции дают много возможностей для маскировки от визуальных и тепловых систем. Высота над окружающей средой может обеспечить четкую прямую видимость на перегруженном городском поле боя и позволить команде RCL смотреть на свои цели сверху вниз.Это также дает определенные преимущества в роли противотанковой защиты, поскольку броня многих машин наиболее уязвима при атаке сверху. На уровне улицы или на нижних этажах комбатанты могут иметь хороший доступ к точкам выхода.

Эти преимущества должны однако следует взвесить риск работы в замкнутом пространстве. Главными среди них являются риски, связанные с «обратным взрывом». Обратный взрыв — это Масса выбрасывается в направлении, противоположном снаряду, для противодействия отдаче. В случае большинства RCL обратный взрыв принимает форму горячего топлива. газы, которые отводятся назад либо через открытую трубу, через одну или несколько трубок Вентури или через вентиляционные отверстия в картридже (см. рис. 1.1). Немного Оружие будет ограничивать обратный удар с помощью «двухступенчатой» конструкции запуска с использованием вышибной заряд для пуска реактивного снаряда в нескольких метрах от орудие до того, как ракетный двигатель сработает и продолжит движение снаряда. То Самым известным безоткатным орудием этого типа является советский РПГ-7. Другое оружие вытеснять противовесы, отличные от газов, такие как вода, инертные порошки, измельченные пластик или другие материалы, чтобы смягчить последствия обратного взрыва. В современное оружие, особенно те, которые были модифицированы из старых образцов, буквы «CS» (для «замкнутых пространств») часто добавляются к оружию. обозначение.

Рисунок 1.2 Диаграмма заявки на патент от разработки Saab. Обратите внимание на указатель 20, на котором показаны многочисленные вентиляционные отверстия для пороховых газов (источник: Gustafsson & Irdell, 2009 г.)

Полная обратная волна могут представлять серьезную опасность в закрытых помещениях. Возникают волны давления обратные газы отражаются в замкнутых пространствах и часто поднимаются вверх осколки и пыль, которые могут помешать своевременному повторному поражению цели и сделать огневую позицию видимой для сил противника (см.2). Использование RCL также были связаны с причинением вреда стрелкам. По цене (1978), «Безоткатное оружие обычно высвобождает большое количество энергии назад при непосредственной близости от экипажа. Если из такого оружия стреляют изнутри конструкции, существует опасение, что в дополнение к акустической опасности для уха или другие органы, может возникнуть опасность, связанная с разлетающимися обломками или даже разрушение конструкции». Растут опасения, что в долгосрочной перспективе использование безоткатного оружия может способствовать черепно-мозговой травме (ЧМТ) или потеря слуха, и логично предположить, что эти проблемы могут усугубиться применением такого оружия в замкнутых пространствах.

Рисунок 1.3 Схема из руководства по обучению вооруженных сил США, на которой показаны зона обратного взрыва и зоны безопасности для ракетных установок серии M72 (источник: Армия США).

Чтобы уменьшить эти опасности, в полевом уставе армии США FM3-06-11 рекомендуется хорошо проветривать помещение, открывать все двери и окна и оставлять мебель на месте. Мебель, а также открытые окна и двери будут ограничивать реверберацию звука и волн давления в помещении. Эти волны также могут поглощаться мягкими материалами, такими как мебель.При стрельбе из оружия без модификации «замкнутое пространство» все равно будет очень громко и может повредить слух стрелка и других пассажиров. Тем не менее, испытания, проведенные с участием кошек и коз в середине-конце 1970-х годов в Лаборатории инженерной инженерии армии США на Абердинском испытательном полигоне, показывают, что многие из опасностей, связанных с акустическими травмами и избыточным давлением при стрельбе из безоткатного оружия в помещении, можно уменьшить с помощью средств защиты органов слуха. см. Прайс, 1978).

Рис. 1.4 Противотанковые средства Стрельба из ограниченного пространства. Обратите внимание на затемнение обзора в комнатах после стрельбы, а также звук падающих плиток в третьем ролике (источник : Armament Research Services, 2020).

Армия США требует, чтобы все находящиеся в помещении находились слева или справа от стрелка, у передней стены помещения. Всегда следует выбирать более просторные помещения, когда они доступны, так как риск акустической травмы уменьшается с размером и хорошей вентиляцией.Когда это возможно, огневая группа должна носить средства защиты органов слуха, и рекомендуется «дистанционная стрельба», когда команда отделена от орудия. Также важно свести к минимуму риск обнаружения. Положение орудия часто отодвинуто от окна или другого огневого порта, а пользователи остаются рядом с безоткатным оружием. Разместившимся группам могут помогать скрытые корректировщики, расположенные в окрестностях, что снижает потребность огневой группы в обнаружении себя перед тем, как вступить в бой с противником. Важность корректировщика возрастает, когда позиция RCL находится в замкнутом пространстве, так как поле зрения стреляющей группы часто ограничено.

Применение безоткатных оружие из замкнутого пространства по своей сути опасно. Однако эти риски могут быть смягчен конструкцией оружия (например, типы «CS»), защитой слуха, пространством соображения выбора, а также надлежащие методы и процедуры стрельбы. То преимущества укрытия, маскировки, угла поражения бронированных целей и прямой видимости делают эту тактику решающей в городских условиях, и, вероятно, оружие будут доработаны, чтобы свести к минимуму эффекты обратного взрыва при использовании в таком способ.

Библиография

Исследование вооружений Услуги (АРЕС). 2020. «Стрельба из противотанковых средств из ограниченного пространства». YouTube видео. 9 мая. .

Густафссон, Пар & Хенрик Ирдель. 2011. Метательный заряд к безоткатному орудию . Патент №. US200

586A1. Доступно по адресу: 586>.

Джензен-Джонс, Н.Р. 2015. Безоткатное оружие .Исследовательская записка 55. Женева: Обзор стрелкового оружия. .

Джензен-Джонс, Н.Р. и Джонатан Фергюсон. 2018. «Идентификация оружия: легкие вооружения и их Боеприпасы» в Вводное руководство по идентификации стрелкового оружия, Легкое вооружение и связанные с ним боеприпасы (Jenzen-Jones & Schroeder, ред.). Женева: Обзор стрелкового оружия. .

Цена, г.р. 1978. Стрельба из укрытий из 90-мм безоткатной винтовки: оценка акустической опасности . Технический меморандум 11-78. Абердинский испытательный полигон, Мэриленд: Лаборатория инженерной инженерии армии США. стр. 1–14.

Помните, любое оружие и боеприпасы опасны. Относитесь ко всему огнестрельному оружию, как к заряженному, и ко всем боеприпасам, как к боевым, пока вы лично не подтвердите обратное. Если у вас нет специальных знаний, никогда не предполагайте, что оружие или боеприпасы безопасны в обращении, пока они не будут проверены специалистом в данной области.Вы не должны приближаться, брать в руки, перемещать, эксплуатировать или модифицировать оружие и боеприпасы, если это специально не обучено. Если вы столкнулись с неразорвавшимися боеприпасами (НРБ) или взрывоопасными пережитками войны (ВПВ), всегда помните аббревиатуру «ARMS»:

A УДАЛИТЬ территорию
R ECORD всю необходимую информацию
M ARK область с безопасного расстояния, чтобы предупредить других
S EEK помощь от соответствующих органов

Почему безоткатная винтовка Карла Густава такая мощная

Карл Густав может быть старым, но улучшения сохраняют его на поле боя Десятилетие за десятилетием: Нет, он не ваш давно потерянный дядя, который только что оставил вам наследство. Карл Густав — это название суперпушки для вооруженных сил США, которая представляет собой наполовину безоткатную винтовку и наполовину ракетную установку. И у него богатое 70-летнее наследие. Этот зверюга шведского производства стреляет мощными 84-мм снарядами. Он может уничтожать легкие вражеские танки, легкобронированные БТР или бункеры. Популярный в подразделениях сил специальных операций, он перешел в пехотные подразделения регулярной армии и морской пехоты.

Давайте посмотрим, почему это оружие так укоренилось среди воинов по всему миру.

Карл Густав: запомни имя

Официальное название — полный рот. В техническом руководстве он называется M3E1 Carl Gustaf Multi-Role Anti-Armor/Anti-Personnel Weapon System (MAAWS). Густав изначально был основан на известной базуке времен Второй мировой войны.

Быстрая скорострельность имеет преимущества

Стреляет с плеча и может использоваться повторно с лазерным дальномером. Это превосходит однозарядную ракетную установку AT4.

Требуется экипаж из двух человек, один для стрельбы, а другой для обнаружения и переноски боеприпасов.

Скорострельность «Густава» составляет шесть выстрелов в минуту. Но один пользователь также может запустить его, хотя это замедляет работу. Личный состав может стрелять стоя или стоя на коленях, или он может лечь в положение лежа для нанесения смертоносных ударов.

Множество различных патронов могут поджечь врага

Боеприпасы разнообразные. Он может запускать осколочно-фугасные, осколочно-фугасные снаряды двойного назначения, а также дымовые и осветительные снаряды.В разработке находится даже боеприпас с лазерным наведением. Большому 84-мм снаряду помогает безоткатная конструкция , которая необходима для направления встречного выброса пороха, чтобы удерживать пусковую установку в устойчивом положении.

Он может протянуть руку и коснуться чего-либо на расстоянии 1300 метров

Густав может поражать цели на расстоянии от 200 до 1300 метров. Титановый ствол помогает увеличить дальность и точность. Он весит 15 фунтов и имеет длину почти три фута.

Военные считают, что деньги того стоят

Каждая из них стоит 20 000 долларов, но армия разместила несколько заказов, последний из которых — в прошлом году на 87 миллионов долларов, а к 2023 году — 2400 пусковых установок.

Карл Густав — хорошее оружие для подавления врага. Если им посчастливится пережить взрыв, их головы будут опущены на какое-то время, поскольку основной элемент атаки со стороны товарищей продвигается вперед, чтобы завершить миссию. Хорошо, что тестирование сначала пошло на спецподразделения, чтобы они могли судить об этом в бою, а затем допустили до обычных линейных частей. Это урок, который мог бы сделать выбор в пользу отказа от гранатомета булл-пап XM-25 Punisher намного проще, чтобы сэкономить время, деньги и ресурсы военных.Но Gustaf прошел испытание боевым запахом и, похоже, ему предстоит долгая жизнь в вооруженных силах США.

Советские безоткатки

120-мм безоткатное орудие L6 «Вомбат». Артиллерия и минометы XX века

Читайте также

«Чудо-орудие-2»

75-мм легкое пехотное орудие leIG 18

150-мм тяжелое пехотное орудие sIG 33

Орудие калибра 16 дюймов

60/44-мм орудие Виккерса

105-мм безоткатное орудие LG 40

107-мм безоткатное орудие Б-11

106-мм безоткатное орудие М40

ОРУДИЕ ГЛАВНОГО КАЛИБРА — К БОЮ!

Миф № 1. «Еврейская лавочка», или Орудие великорусского империализма

Германское легкое пехотное орудие IG-18

Б. Война есть орудие политики

Вермахт — орудие Третьего рейха

Орудие М7

Самоходное противотанковое орудие М36

НОВОСТИ ВПК, ИСТОРИЯ ОРУЖИЯ, ВОЕННАЯ ТЕХНИКА, БАСТИОН, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК.

Б-10. 82 мм безоткатное орудие

Что такое безоткатное орудие и почему оно не откатывается? | ОРУЖЕЙНАЯ ПАЛАТА

БЕЗОТКАТНОЕ ОРУДИЕ — что такое в Большой советской энциклопедии

Смотреть что такое БЕЗОТКАТНОЕ ОРУДИЕ в других словарях:

БЕЗОТКАТНОЕ ОРУДИЕ

БЕЗОТКАТНОЕ ОРУДИЕ

БЕЗОТКАТНОЕ ОРУДИЕ

БЕЗОТКАТНОЕ ОРУДИЕ

БЕЗОТКАТНОЕ ОРУДИЕ

БЕЗОТКАТНОЕ ОРУДИЕ

БЕЗОТКАТНОЕ ОРУДИЕ

БЕЗОТКАТНОЕ ОРУДИЕ

БЕЗОТКАТНОЕ ОРУДИЕ

[В разработке] Type 60 SPRR: безоткатный малый — Новости

Безоткатное ружье | Оружие Вики

История[]

Детали конструкции[]

Ссылки[]

безоткатных винтовок

M105, 105-мм безоткатная винтовка

Технические характеристики

История

Армейская безоткатная винтовка получает огромную модернизацию: боеголовки с лазерным наведением

Противотанковая безоткатная винтовка M67 | Military-Today.com

Безоткатное оружие в ограниченном пространстве

Почему безоткатная винтовка Карла Густава такая мощная
