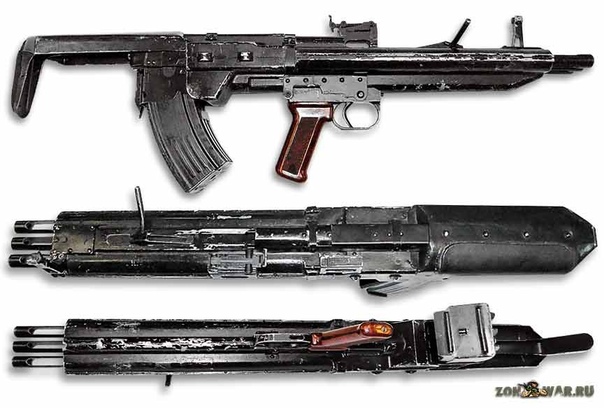

Опытный автомат Коробова ТКБ-408 (СССР. 1946 год)

7,62 мм автомат Коробова ТКБ-408 был разработан в Туле (ТКБ — Тульское Конструкторское Бюро) Германом Александровичем Коробовым к 1946 году, для участия в конкурсе на 7,62 мм автомат для Советской Армии. По результатам конкурса автомат ТКБ-408 показал не самые лучшие результаты, и на вооружение в 1949 году был принят автомат Калашникова АК …

Автомат Коробова ТКБ-408 иногда называют первым автоматом компоновки «буллпап» (bullpup), однако автоматы такой конфигурации разрабатывались в Великобритании и СССР еще в период Второй Мировой войны. В частности, в СССР в 1945 году был создан 7,62 мм экспериментальный автомат Коровина, также в компоновке буллпап. Автомат Коробова ТКБ-408 построен на основе автоматики, использующей энергию отводимых из ствола пороховых газов. Газовый поршень в цилиндре расположен над стволом, запирание ствола осуществляется перекосом затвора в вертикальной плоскости.


Окно для выброса стреляных гильз расположено справа, имеет откидную вниз пылезащитную крышку. Рукоятка взведения затвора расположена слева, над цевьем. Ударно-спусковой механизм допускает ведение огня одиночными выстрелами и очередями; переводчик режимов огня расположен слева, над пистолетной рукояткой. Отдельный предохранитель расположен внутри спусковой скобы, перед спусковым крючком. Магазины специальной конструкции, двухрядные, емкостью 30 патронов. Защелка магазина располагается в нижней задней части пистолетной рукоятки, для чего на магазинах выполнены специальные выступы-зацепы.
Тактико-технические характеристики ТКБ-408

Калибр, мм 7,62
Патрон 7,62х39
Длина, мм 790
Вес, кг 4,3
Емкость магазина, патронов 30

Источник — http://zonwar.ru/

В 1943 году в Артиллерийском комитете Главного артиллерийского управления (ГАУ) СССР составили тактико-технические требования на разработку автомата под новый промежуточный 7,62-мм патрон образца 1943 года. Новому оружию предстояло заменить оказавшиеся недостаточно мощными пистолеты-пулеметы ППД, ППШ и ППС. За изготовление нового оружия взялись А.И. Судаев, В.А. Деттярев, С.Г. Симонов, С.А. Коровин Ф.В. Токарев, В.Ф. Кузьмищев. Позже к ним присоединились А.А. Булкин и Г.С. Шпагин. Однако все модели сочли нуждающимися в доработке. В 1945 году в Управлении стрелкового вооружения ГАУ сформулировали новые требования на автомат под тот же боеприпас. На их основании в 1946-1947 годах в конструкторском бюро Научно-исследовательского полигона стрелково-минометного вооружения (НИПСМ ГАУ) подготовили автоматы Калашникова и Н.В. Рукавишникова, в конструкторском бюро города Коврова — А.А. Дементьева, в Тульском КБ — А.А. Булкина и Г.А. Коробова. Большинство разработчиков строило образцы нового стрелкового оружия по одинаковой классической компоновке.


А Герман Александрович Коробов поступил иначе, представив автомат ТКБ-408 (ТКБ – Тульское Конструкторское Бюро) скомпонованный по схеме «буллпап», при которой механизмы автоматики находятся в прикладе, магазин расположен в тыльной части, а коробка спускового механизма, спусковая скоба и рукоятка управления огнем – впереди приемного окна магазина. Такая схема ТКБ-408 позволила уменьшить длину автомата примерно на 200 мм, сохранив нормальной длину ствола, что было особенно важно для пехотинцев. Однако, поскольку автомат Коробова ТКБ-408 не удовлетворял требованиям ни по кучности стрельбы, ни по живучести, он выбыл из участия в конкурсе после настрела всего 5000 выстрелов в связи с низкой живучестью ствольной коробки и затвора, а также большим количеством задержек при стрельбе. В конечном итоге конкурс на новое 7,62-мм автоматическое оружие закончился принятием в 1949 году на вооружение Советской армии автомата Калашникова АК-47, а ТКБ-408 также как и другие образцы в серию не пошел.

Автомат Коробова ТКБ-408 был построен на основе автоматики, использующей энергию отводимых из ствола пороховых газов. Газовый поршень в цилиндре расположен над стволом, запирание ствола осуществляется перекосом затвора в вертикальной плоскости. Возвратная пружина находится над стволом.Окно для выброса стреляных гильз расположено справа, имеет откидную вниз пылезащитную крышку. Рукоятка взведения затвора расположена слева над цевьем. Ствольная коробка изготовлена штамповкой из тонкой листовой стали. Задняя часть коробки с деревянными накладками образует приклад. Средняя часть ствола защищена деревянной накладкой, а на дульной его части установлен компенсатор. Ударно-спусковой механизм допускает ведение огня одиночными выстрелами и очередями. Переводчик режимов огня расположен слева, над пистолетной рукояткой. Отдельный предохранитель расположен внутри спусковой скобы, перед спусковым крючком. Открытые прицельные приспособления состоят из прицела, расположенного на ствольной коробке и мушки, находящейся на газовой трубке. Для питания оружия боеприпасами использовались магазины специальной конструкции, двухрядные, емкостью на 30 патронов. Защелка магазина располагается в нижней задней части пистолетной рукоятки, для чего на магазинах выполнены специальные выступы-зацепы.


Автомат Коробова ТКБ-408 иногда называют первым автоматом компоновки «буллпап», однако автоматы такой конфигурации разрабатывались в Великобритании и СССР еще в период Второй Мировой войны. В частности, в СССР в 1945 году был разработан 7,62-мм экспериментальный автомат Коровина, также в компоновке буллпап.

Калибр, мм 7.62х39
Длина, мм 790
Вес, кг 4.3
Магазин, кол. патронов 30

Источник — http://shooting-iron.ru/

Автомат Коробова ТКБ-408 (Россия / СССР)

Автомат Коробова ТКБ-408

В 1943 году в Артиллерийском комитете Главного артиллерийского управления (ГАУ) СССР составили тактико-технические требования на разработку автомата под новый промежуточный 7,62-мм патрон образца 1943 года. Новому оружию предстояло заменить оказавшиеся недостаточно мощными пистолеты-пулеметы ППД, ППШ и ППС.

За изготовление нового оружия взялись А.И. Судаев, В.А. Деттярев, С.Г. Симонов, С.А. Коровин Ф.В. Токарев, В.Ф. Кузьмищев. Позже к ним присоединились А.А. Булкин и Г.С. Шпагин. Однако все модели сочли нуждающимися в доработке.

В 1945 году в Управлении стрелкового вооружения ГАУ сформулировали новые требования на автомат под тот же боеприпас.

На их основании в 1946-1947 годах в конструкторском бюро Научно-исследовательского полигона стрелково-минометного вооружения (НИПСМ ГАУ) подготовили автоматы Калашникова и Н.В. Рукавишникова, в конструкторском бюро города Коврова — А.А. Дементьева, в Тульском КБ — А.А. Булкина и Г.А. Коробова.

Калибр, мм7.62х39
Длина, мм790
Вес, кг4.3
Магазин, кол. патронов30

Большинство разработчиков строило образцы нового стрелкового оружия по одинаковой классической компоновке. А Герман Александрович Коробов поступил иначе, представив автомат ТКБ-408 (ТКБ – Тульское Конструкторское Бюро) скомпонованный по схеме «буллпап», при которой механизмы автоматики находятся в прикладе, магазин расположен в тыльной части, а коробка спускового механизма, спусковая скоба и рукоятка управления огнем – впереди приемного окна магазина. Такая схема ТКБ-408 позволила уменьшить длину автомата примерно на 200 мм, сохранив нормальной длину ствола, что было особенно важно для пехотинцев.

Автомат Коробова ТКБ-408

Однако, поскольку автомат Коробова ТКБ-408 не удовлетворял требованиям ни по кучности стрельбы, ни по живучести, он выбыл из участия в конкурсе после настрела всего 5000 выстрелов в связи с низкой живучестью ствольной коробки и затвора, а также большим количеством задержек при стрельбе. В конечном итоге конкурс на новое 7,62-мм автоматическое оружие закончился принятием в 1949 году на вооружение Советской армии автомата Калашникова АК-47, а ТКБ-408 также как и другие образцы в серию не пошел.


ТКБ-408
неполная разборка

Автомат Коробова ТКБ-408 был построен на основе автоматики, использующей энергию отводимых из ствола пороховых газов. Газовый поршень в цилиндре расположен над стволом, запирание ствола осуществляется перекосом затвора в вертикальной плоскости. Возвратная пружина находится над стволом.

Окно для выброса стреляных гильз расположено справа, имеет откидную вниз пылезащитную крышку.

Рукоятка взведения затвора расположена слева над цевьем.

Ствольная коробка изготовлена штамповкой из тонкой листовой стали. Задняя часть коробки с деревянными накладками образует приклад.

Средняя часть ствола защищена деревянной накладкой, а на дульной его части установлен компенсатор.

Ударно-спусковой механизм допускает ведение огня одиночными выстрелами и очередями. Переводчик режимов огня расположен слева, над пистолетной рукояткой. Отдельный предохранитель расположен внутри спусковой скобы, перед спусковым крючком.

Открытые прицельные приспособления состоят из прицела, расположенного на ствольной коробке и мушки, находящейся на газовой трубке.


7,62-мм экспериментальный автомат Коровина

Для питания оружия боеприпасами использовались магазины специальной конструкции, двухрядные, емкостью на 30 патронов. Защелка магазина располагается в нижней задней части пистолетной рукоятки, для чего на магазинах выполнены специальные выступы-зацепы.

Автомат Коробова ТКБ-408 иногда называют первым автоматом компоновки «буллпап», однако автоматы такой конфигурации разрабатывались в Великобритании и СССР еще в период Второй Мировой войны. В частности, в СССР в 1945 году был разработан 7,62-мм экспериментальный автомат Коровина, также в компоновке буллпап.

ТКБ-408: начало соперничества | Kalashnikov.Media

Рассказываем, чем отличалась конструкция Коробова от других образцов, и что помешало ей выиграть испытания в рамках конкурса 1946 года

В ходе Великой Отечественной войны советские конструкторы сумели очень быстро дать «наш ответ штурмгеверу», разработав как отечественный вариант промежуточного патрона — 7,62х39 мм, так и ряд образцов стрелкового вооружения под этот боеприпас.

Однако уже в конце 1944 года стало ясно, что необходимости в срочном запуске серийного производства новых систем нет – с добиванием остатков гитлеровского рейха, который тогда уже был озабочен вооружением отрядов фольксштурма хоть какими-то эрзац-стрелялками,  вполне справлялись и уже имевшиеся на вооружении системы. Зато наступившую паузу можно было использовать для совершенствования и доводки новых систем. Тем более, что и в требованиях ГАУ кое-что поменялось. Изначально речь шла о «тяжелом автомате» весом до 5 кг, который рассматривался скорее как легкий ручной пулемет – некоторые проекты даже предусматривали наличие сошки. Но с накоплением опыта стало ясно, что автомат, который будет служить основным индивидуальным оружием Советской Армии, должен быть легче.

Автомат ТКБ-408

Именно в рамках этой концепции в 1946 году стартовал новый конкурс, в котором принял участие и Герман Коробов, предоставивший два варианта своего автомата ТКБ-408. Именно с этих автоматов началась многолетняя история коробовских буллпапов… и соперничества с изделиями Михаила Тимофеевича Калашникова.

Надо сказать, что компоновка булл-пап для офицеров стрелкового полигона совсем уж новым явлением в тот момент не была.  Еще в 1941 году испытания проходило экспериментальное ПТР, которое разработчики назвали в описании «ствол-ружье». Испытывалось у нас в годы войны и трофейное чешское ПТР. Тем не менее испытателей коробовская конструкция с расположением рукоятки управления огнем и спуска  перед окном для магазина весьма впечатлила тем, что оказалась короче не только остальных автоматов других участников конкурса, но и ППШ.

Еще одним оригинальным решением Коробова стала примененная схема запирания с вертикальным перекосом затвора и зацеплением за нижний выступ ствола.

Однако если с конструкторской точки зрения ТКБ-408 действительно представлял собой очень интересную и новаторскую систему, то в качестве претендента на основное оружие для армии шансов у него было немного. В частности, расположение возвратной пружины под стволом, как наглядно продемонстрировал в ходе войны пулемет ДП-27, при интенсивной стрельбе приводило к перегреву и поломке. К тому же Коробов попытался использовать в качестве направляющего стержня пружины… шомпол. На испытаниях это решение очевидно доказало свою ошибочность частым выскакиванием шомпола из кожуха.   Основными же причинами выбывания Коробова из борьбы стали низкие показатели кучности стрельбы и живучести ствольной коробки и затвора – менее 5000 выстрелов.

Можно предположить, что у молодого тульского конструктора в тот момент еще не было возможности «вылечить» хотя бы часть детских болезней своего автомата на заводе. Производство патронов образца 1943 года еще только разворачивалось, опыта его использования в оружии практически не было, а его получение зачастую тормозилось задержками в производстве опытных партий.  Так что первый булл-пап Коробова стал скорее «пробой сил», чем реальным претендентом на победу в автоматном конкурсе.

На видео представлен ТКБ-408-2 из коллекции Тульского государственного музея оружия.

Автомат Коробова ТКБ-408-2 «Бычок»(СССР-1946 год) — Познавательный журнал ЕНОТ

Кол-во просмотров : 1 664

Автомат Коробова ТКБ-408-2 «Бычок» был разработан для участия в конкурсе на новый автомат под промежуточный патрон 7,62Х39. Автомат являлся одним из первых советских образцов автоматического стрелкового оружия, выполненным по схеме «bullpup». Такая схема позволила уменьшить длину автомата примерно на 200 мм, сохранив нормальной длину ствола. Однако,  автомат Коробова ТКБ-408 проиграл конкурс автомату Калашникова. Показав(по заключению комиссии)меньшую надежность хоть и настрелял без задержек 5000 выстрелов.

Автоматика ТКБ-408-2 основана на принципе отвода пороховых газов через отверстие в стенке неподвижного ствола. Газовый поршень в цилиндре расположен над стволом, запирание ствола осуществляется перекосом затвора в вертикальной плоскости. Окно для выброса стреляных гильз расположено справа, имеет откидную вниз пылезащитную крышку. Газовая камора без регулятора. Запирание канала ствола производится сцеплением ствола с затвором при его перекосе в вертикальной плоскости.

Ствольная коробка изготовлена штамповкой из тонкой листовой стали. Задняя часть коробки с деревянными накладками образует приклад. Коробка спускового механизма вместе с пистолетной рукояткой расположена впереди приёмного окна магазина. Средняя часть ствола защищена деревянной накладкой, а на дульной его части установлен компенсатор. Рукоятка перезаряжания при стрельбе остаётся неподвижной.

Ударно-спусковой механизм допускает ведение огня одиночными выстрелами и очередями; переводчик режимов огня расположен слева, над пистолетной рукояткой. Отдельный предохранитель расположен внутри спусковой скобы, перед спусковым крючком. Магазины специальной конструкции, двухрядные, емкостью 30 патронов. Защелка магазина располагается в нижней задней части пистолетной рукоятки, для чего на магазинах выполнены специальные выступы-зацепы.



Тактико-технические характеристики Автомат Коробова ТКБ-408-2 «Бычок»:

Калибр, мм 7,62х39
Длина, мм 790
Вес, кг 4,3
Емкость магазина 30

Источники:

https://my-cccp.ru/

https://topwar.ru/

Навигация по записям

Автоматы Коробова (ТКБ-408, ТКБ-517, ТКБ-022) » SFW

Автомат Коробова ТКБ-408

Калибр: 7,62х39мм обр. 1943
Тип автоматики: газоотводный, запираниеперекосом затвора
Длина: 790 мм
Длина ствола: нет данных
Вес: 4,3 кг
Темп стрельбы: нет данных
Магазин: 30 патронов

7,62мм автомат Коробова ТКБ-408 был разработанв Туле (ТКБ = Тульское Конструкторское Бюро) Германом Александровичем Коробовымк 1946 году, для участия в конкурсе на 7.62мм автомат для Советской Армии. По результатам конкурса автомат ТКБ-408 показал не самые лучшие результаты, и на вооружение в 1951 году был принят автомат Калашникова АК. Автомат Коробова ТКБ-408 иногда называют первым автоматом компоновки «буллпап»(bullpup), однако автоматы такой конфигурации разрабатывались в Великобритании и СССР еще в период Второй Мировой войны. В частности, в СССР в 1945 году был создан 7,62мм экспериментальный автомат Коровина, также в компоновке буллпап.

Автомат Коробова ТКБ-408 построенна основе автоматики, использующей энергию отводимых из ствола пороховых газов. Газовый поршень в цилиндре расположен над стволом, запирание ствола осуществляется перекосом затвора в вертикальной плоскости. Окно для выброса стреляных гильз расположено справа, имеет откидную вниз пылезащитную крышку. Рукоятка взведения затвора расположена слева, над цевьем. Ударно-спусковой механизм допускает ведение огня одиночными выстрелами и очередями; переводчик режимов огня расположен слева, над пистолетной рукояткой. Отдельный предохранитель расположен внутри спусковой скобы, перед спусковым крючком. Магазины специальной конструкции, двухрядные, емкостью 30 патронов. Защелка магазина располагается в нижней задней части пистолетной рукоятки, для чего на магазинах выполнены специальные выступы-зацепы.

Автомат Коробова ТКБ-517

Длина автомата: 910 мм
Калибр автомата: 7,62х39мм обр.1943
Вес автомата: 2780 гр
Тип автоматики: полусвободный затвор
Магазин: 30 патронов
Темп стрельбы, выстр/мин: 600

После неудачи автомата ТКБ-408 в конкурсе 1946-47 годов, Герман Коробов продолжил поиск новых решений для создания более эффективного оружия. В конце1940х годов он экспериментировал с автоматомТКБ-454, первоначально построенным на основеавтоматики с полусвободным затвором с его газовым торможением. Однако в силу рядапроблем, изначально присущих такой схеме,Коробов отказался от нее в пользу схемы сполусвободным затвором, состоящим из двухчастей, с торможением отката за счет двуперого рычага. В отечественной литературе последних лет иногда встречается мнение о том, что данную схему автоматики в начале 1970х годов у Коробова «позаимствовали» французы для своего автомата FAMAS. Однако,внимательное изучение данной темы показывает, что впервые подобная автоматика была реализована еще перед Второй Мировой Войной в венгерских пистолетах-пулеметах 39М и 43М конструкции Пола Кирали. Данные пистолеты-пулеметы использовались венгерскими войсками против Красной Армии в ходе Великой Отечественной войны, и их конструкция в СССР была хорошо известна специалистам.

Какбы то не было, в начале 1950х годов модернизированный автомат Коробова ТКБ-517 с автоматикой по типу Кирали показал результаты, значительно превосходящие таковые для штатного на тот момент автомата Калашникова АК. В результате последовавшего в середине 1950х годов нового армейского конкурса автомат Коробова превзошел модернизированный автомат Калашникова по кучности стрельбы очередями, особенно из неустойчивых положений. Автомат Коробова также был заметно легче и проще по устройству. Тем не менее, Армия предпочла модификацию уже хорошо освоенного ввойсках и в производстве автомата Калашникова — АКМ. Мало известен тот факт,что на базе ТКБ-517 Коробовым также былразработан ручной пулемет, имевший возможность использовать как магазинное питание (стандартные коробчатые магазины от АК), так и ленточное (металлическая лента от РПД). Этот пулемет являлся прямым конкурентом ручного пулемета Калашникова РПК на том же конкурсе.

Автомат ТКБ-517 построенс использованием схемы с полусвободным затвором. Затворная группа ТКБ-517 состоит из двух частей — легкого затвора и более тяжелой затворной рамы. На затворе установлен двуплечий рычаг, своим нижним плечом при переднем (закрытом) положении затвора упирающийся в в ствольную коробку, а верхним — в затворную раму. При выстреле пороховые газы давят на дно гильзы, заставляя ее двигаться назад в патроннике, и давить на зеркало затвора. При этом нижнее плечо рычага упирается в не подвижную ствольную коробку, а верхнее передает движение массивной затворной раме. За счет разницы плеч в первый момент после выстрела сам затвор движется медленно, а разгоняется в основном тяжелая затворная рама. К тому моменту когда давление в патроннике спадает до безопасного, рычаг-замедлитель выходит из зацепления, и дальше затвор с затворной рамой движутся вместе, с одной скоростью, сжимая возвратную пружину. При этом извлекается и выбрасывается стреляная гильза, а на обратном ходе затворной группы подается новый патрон.Рукоятка затвора неподвижно закреплена на затворной раме справа. Ударно-спусковой механизм допускал ведение огня одиночными выстрелами и очередями, предохранитель — переводчик режимов огня располагался наствольной коробке справа, над спусковой скобой. Магазины стандартные, от автомата Калашникова, на 30 патронов.

Автомат Коробова ТКБ-022

7.62мм опытный автомат Коробова ТКБ-022, первый вариант (1962 год)

7.62мм опытный автомат Коробова ТКБ-022ПМ (1965 год)

7.62мм опытный автомат Коробова ТКБ-022ПМ (1965 год)

Калибр: 7. 62х39 М43 (также 5.6х39 13МЖ в варианте ТКБ-022ПМ5)
Тип автоматики: газоотводный, запирание вертикально скользящим затвором
Длина: 525 мм
Длина ствола: 415 мм
Вес: 2.8 — 2.4 кг
Темп стрельбы: 560 выстрелов в минуту
Магазин: 30 патронов

Серия автоматов ТКБ-022, разработанных советским конструктором-оружейником Г.А.Коробовым в шестидесятых годах прошлого века является одной из наиболее интересных его разработок. Коробов начал разработку автоматов в компоновке буллпап сразу после конца Второй Мировой войны, пытаясь таким образом уменьшить габариты оружия при сохранении баллистических характеристик (определяемых при заданном патроне длиной ствола). После того как автомат ТКБ-408 был отвергнут в ходе испытаний, Коробов на некоторое время отказался от компоновки буллпап, однако в 1962 году снова вернулся к ней. создав один из самых компактных образцов стрелкового оружия — его автомат в боевом положении был на 11.5 сантиметров короче, чем автомат Калашникова АКМС со сложенным прикладом при одинаковой длине ствола в 41. 5 см. Помимо столь компактных габаритов, автомат Коробова отличался еще несколькими весьма передовыми на тот момент решениями — пластиковым корпусом оружия и выбросом стреляных гильз вперед, что обеспечивало безпроблемную стрельбу как с правого, так и с левого плеча. До конца шестидесятых годов Коробов создал несколько вариантов этой системы, от ТКБ-022ПМ до ТКБ-022ПМ5, при этом последние варианты автомата создавались под перспективный на тот момент патрон 13МЖ калибра 5.6х39мм. Тем не менее, автоматы Коробова так и остались только в виде опытных образцов, на что имелись как объективные причины (например слишком задний баланс оружия, сомнения в живучести пластикового корпуса оружия при длительной эксплуатации в сложных условиях и хранении) так и субъективные (высокопоставленные военные чины, отвечающие за принятие оружие на вооружение, часто весьма консервативны и не любят перемен, особенно когда выигрыш по сумме боевых характеристик не слишком очевиден; тот факт что автомат был разработан в Туле, а не Ижевске, тоже в известной мере играл против него).
Как бы то ни было, автоматы Коробова, включая и ТКБ-022, заслуживают почетного места в истории отечественного оружия, как минимум за оригинальность и смелость технических решений.

Автомат ТКБ-022 использует газоотводную автоматику с кольцевым газовым поршнем, расположенным вокруг ствола. Запирание ствола обеспечивается скользящим в вертикальной плоскости клиновым затвором, что с одной стороны позволило максимально сократить длину ствольной коробки, а с другой — потребовало введения дополнительной детали — досылателя/извлекателя. Эта U-образная деталь, подвижная в горизонтальной плоскости вперед и назад, отвечает за досылание патрона в патронник, извлечение из ствола стреляной гильзы и досылание гильзы в выводящую трубку над стволом, через которую гильза попадает в переднюю часть оружия и там уже выпадает наружу у основания мушки. Для питания патронами используются штатные магазины от автомата Калашникова. Корпус оружия выполнен из пластмассы с металлическими вставками. Предохранитель-переводчик режимов огня расположен слева над пистолетной рукояткой управления огнем. Прицельные приспособления открытые, регулируемые, при этом длина прицельной линии сравнительно мала (что не способствует повышению точности стрельбы). Варианты автомата ТКБ-022ПМ имели возможность установки дульной насадки для метания винтовочных гранат и соответственно также имели включаемый вручную кран, перекрывавший газоотвод при стрельбе винтовочными гранатами.

НОВОСТИ ВПК, ИСТОРИЯ ОРУЖИЯ, ВОЕННАЯ ТЕХНИКА, БАСТИОН, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК. BASTION, MILITARY-TECHNICAL COLLECTION. MILITARY-INDUSTRIAL COMPLEX NEWS, HISTORY OF WEAPONS, MILITARY EQUIPMENT


7,62-ММ АВТОМАТ КОРОБОВА ТКБ-408

7.62-MM MACHINE KOROBOV TKB-408

В 1943 году в Артиллерийском комитете Главного артиллерийского управления (ГАУ) СССР составили тактико-технические требования на разработку автомата под новый промежуточный 7,62-мм патрон образца 1943 года. Новому оружию предстояло заменить оказавшиеся недостаточно мощными пистолеты-пулеметы ППД, ППШ и ППС.
За изготовление нового оружия взялись А.И. Судаев, В.А. Деттярев, С.Г. Симонов, С.А. Коровин Ф.В. Токарев, В.Ф. Кузьмищев. Позже к ним присоединились А.А. Булкин и Г.С. Шпагин. Однако все модели сочли нуждающимися в доработке.
В 1945 году в Управлении стрелкового вооружения ГАУ сформулировали новые требования на автомат под тот же боеприпас.
На их основании в 1946-1947 годах в конструкторском бюро Научно-исследовательского полигона стрелково-минометного вооружения (НИПСМ ГАУ) подготовили автоматы Калашникова и Н.В. Рукавишникова, в конструкторском бюро города Коврова — А.А. Дементьева, в Тульском КБ — А.А. Булкина и Г.А. Коробова.
Большинство разработчиков строило образцы нового стрелкового оружия по одинаковой классической компоновке. А Герман Александрович Коробов поступил иначе, представив автомат ТКБ-408 (ТКБ – Тульское Конструкторское Бюро) скомпонованный по схеме «буллпап».
7,62мм автомат Коробова ТКБ-408 был разработан в Туле (ТКБ — Тульское Конструкторское Бюро) Г. А.Коробовым к 1946 году, для участия в конкурсе на 7.62мм автомат для Советской Армии.
Поскольку автомат Коробова ТКБ-408 не удовлетворял требованиям ни по кучности стрельбы, ни по живучести, он выбыл из участия в конкурсе после настрела всего 5000 выстрелов в связи с низкой живучестью ствольной коробки и затвора, а также большим количеством задержек при стрельбе. В конечном итоге конкурс на новое 7,62-мм автоматическое оружие закончился принятием в 1951 году на вооружение Советской армии автомата Калашникова АК-47, а ТКБ-408 также как и другие образцы в серию не пошел.
Автомат Коробова ТКБ-408 иногда называют первым автоматом компоновки «буллпап» (bullpup), однако автоматы такой конфигурации разрабатывались в Великобритании и СССР еще в период Второй Мировой войны. В частности, в СССР в 1945 году был создан 7,62мм экспериментальный автомат Коровина, также в компоновке буллпап.

Автомат Коробова ТКБ-408 построен на основе автоматики, использующей энергию отводимых из ствола пороховых газов. Газовый поршень в цилиндре расположен над стволом, запирание ствола осуществляется перекосом затвора в вертикальной плоскости. Окно для выброса стреляных гильз расположено справа, имеет откидную вниз пылезащитную крышку. Рукоятка взведения затвора расположена слева, над цевьем.

Ударно-спусковой механизм допускает ведение огня одиночными выстрелами и очередями; переводчик режимов огня расположен слева, над пистолетной рукояткой. Отдельный предохранитель расположен внутри спусковой скобы, перед спусковым крючком. Магазины специальной конструкции, двухрядные, емкостью 30 патронов. Защелка магазина располагается в нижней задней части пистолетной рукоятки, для чего на магазинах выполнены специальные выступы-зацепы.


ХАРАКТЕРИСТИКИ

Калибр: 7,62 мм
Патрон: 7,62х39мм обр. 1943
Тип автоматики: газоотводный, запирание перекосом затвора
Длина: 790 мм
Вес: 4,3 кг
Темп стрельбы: 600 выстр./мин
Магазин: 30 патронов
Прицел: открытый с регулируемой мушкой в намушнике и регулируемый целиком

5,45-ММ ОПЫТНЫЙ АВТОМАТ КОРОБОВА ТКБ-0111
КОНСТРУКТОРСКОЕ БЮРО ПРИБОРОСТРОЕНИЯ (КБП)

История тульского булл-папа | Warspot.

ru

Компоновка длинноствольного оружия в формате булл-пап появлялась практически одновременно с его самозарядными вариантами. В советской оружейной школе такие эксперименты велись с 40-х годов, а наиболее плодовитыми оружейниками в данном формате стали тульские инженеры-конструкторы, в частности Г.А. Коробов и Н.М. Афанасьев.

Пионеры советского булл-папа

По мере изучения советской оружейной истории исследователи сначала называли автором первого советского булл-папа Г.А. Коробова, участвовавшего в конкурсе на разработку автомата 1946 года. Затем появилась информация о чуть более раннем образце конструкции С.А. Коровина, появившемся в том же 1946 году. А сегодня известно, что ещё раньше, в 1944-1945 годах, соперником автомата А.И. Судаева АС-44 был булл-пап автомат С.А. Прилуцкого. Вероятно, последнему из них и можно было бы отдать пальму первенства за право быть пионером советского булл-пап автомата, если бы не одно «но». Последние исследования указывают на то, что авторство автомата Прилуцкого на самом деле принадлежит К. А. Барышеву, а изготовлен образец на несколько лет позднее.

Автомат Прилуцкого (или Барышева), 40-е годы
kalashnikov.com

После войны с учётом опыта конкурса 1944-1945 годов и испытаний автомата АС-44 Судаева Главное артиллерийское управление (ГАУ) в декабре 1945 года утвердило новые тактико-технические требования (ТТТ) к автомату под патрон образца 1943 года. Ещё до старта первого этапа конкурса в мае 1946 года туляк С.А. Коровин разработал свой автомат компоновки булл-пап. Сотрудник ЦКБ-14, представлявший на конкурсе КБ тульского завода №535, к началу рассмотрения эскизных проектов автоматов даже успел изготовить действующий образец изделия (в отличие от многих своих соперников).

Тем не менее, такой подход Коровину не помог, а его проект комиссия отклонила на начальном этапе. Причины такого решения всё ещё скрыты в архивных документах, однако известно при довольно компактных габаритах автомат Коровина по массе почти на килограмм превышал тактико-технические требования. Узнать, как могла бы сложиться судьба дальнейших работ Коровина (в том числе и над экспериментами с булл-папами), нам не суждено — конструктор ушёл из жизни в апреле 1946 года. К тому же фактически получается, что конструкция Коровина комиссией рассматривалась в июле 1946 года, то есть уже после смерти автора.

Автомат Коровина, 1946 год
С.Б. Монетчиков

«Вселенная» Коробова

В заветную десятку проектов, отобранных для участия в конкурсе 1946 года, попал ещё один туляк — Г.А. Коробов, представлявший ЦКБ-14. Конструкция Коробова, как и Коровина, имела компоновку булл-пап и приемлемые весовые характеристики. Более того, проект Коробова удостоился присуждения третьей премии, уступив лишь разработке Н.В. Рукавишникова (первую премию не заслужил ни один из проектов). Автоматы Коробова ТКБ-408, как и другие пять участников, проходили полигонные испытания сначала в декабре 1946 года, а затем в июне-августе 1947 года. Шестым должен был стать вышеупомянутый образец К. А. Барышева, который до этих испытаний по какой-то причине не добрался.

По общей длине автомат Коробова не только оказался значительно короче своих конкурентов по конкурсу, но даже превзошёл по этому показателю ППШ. Однако по большому счёту этот параметр оказался единственным преимуществом коробовского булл-папа. Запирание ствола в ТКБ-408 происходило перекосом затвора, а вместо курка разбитие капсюля патрона осуществлялось затворной рамой под действием возвратного механизма. Такое движение механизма большой массы, имевшего длинный путь отката (вдвое больший, чем у других образцов), отрицательно сказывалось на устойчивости оружия при стрельбе. Итогом этого для автомата Коробова стали худшие показатели кучности стрельбы и низкая живучесть деталей.

Автомат ТКБ-408-2, 1946 год
ТГМО

Ещё одной особенностью можно назвать рукоятку перезаряжания, неподвижную при стрельбе. Фиксация магазина происходила с помощью защёлки на конце рукоятки. Впрочем, все эти особенности не помогли Коробову в конкурсной борьбе. Более того, ТКБ-408 выбыл из борьбы раньше срока по причине частых и трудно устранимых задержек. А такие особенности, как совмещение шомпола и направляющего стрежня возвратной пружины, в этом случае не помогли, а наоборот помешали. При этом специалисты отметили перспективность «схемы Коробова» и желательность дальнейших исследований такой компоновки.

Эта неудача нисколько не смутила Коробова, а наоборот подстегнула к дальнейшей доработке своей конструкции. Но к варианту булл-пап он вернётся несколько позже — в начале 60-х. Именно тогда появился ряд автоматов под индексом ТКБ-022. Разработаны они были уже в тульском Центральном конструкторском исследовательском бюро спортивно-охотничьего оружия (ЦКИБ СОО). Первый вариант нового коробовского булл-папа стал дальнейшим развитием его первого варианта ТКБ-408.

Автоматы ТКБ-022П и ТКБ-022ПМ
forum.guns.ru

Работы велись в рамках научно-исследовательских работ (НИР) по поиску новых схем и совершенных принципов автоматики оружия. Первые автоматы ТКБ-022 имели схожие габариты, но стали значительно легче предшественника. В варианте ТКБ-022П вместо металлических и деревянных деталей широко использовались пластиковые. Второй вариант ТКБ-022П получил укороченный приклад, что позволило ему «скинуть» сразу 125 мм общей длины. «Вселенная» автоматов Коробова развивалась и пополнялась всё более мудрёными и загадочными образцами.

Самым революционным и максимально компактным булл-папом Коробова стал ТКБ-022ПМ. Такой модернизированный вариант имел минимальную длину, которую составили в основном размеры ствола и патрона. Общая длина автомата превысила штатную длину 415-мм ствола АКМ — всего 110 мм. Чтобы добиться такого рекордного показателя, Коробову пришлось расположить внутри ствольной коробки довольно сложный механизм автоматики. Красноречивым фактом является то, что сегодня не каждый специалист берётся разобрать такой автомат, не опасаясь при этом оставить вместо оружия груду деталей.

ТКБ-022ПМ
КБП

Наиболее сложной деталью коробовской конструкции стал извлекатель гильзы (он же досылатель патрона, а также ударный механизм) качающегося (камертонного) типа. Он извлекает гильзу и досылает её в специальный трубку над стволом, через которую стреляная гильза выбрасывается вперёд ствола автомата возле его дульного среза. В сравнении с АКМ ТКБ-022 имел меньшую трудоёмкость изготовления (примерно на 40%), а также более высокую кучность боя (на 25-50%). Последние показатели удалось достичь на последнем варианте коробовского булл-папа ТКБ-022ПМ5 под 5,6-мм патрон.

В дальнейшем свои наработки Коробов использовал при конструировании автоматов «шквального» огня «Прибор-3Б» и ТКБ-059. Такое трёхствольное оружие имело также компоновку булл-пап и следы всё тех же нетривиальных решений конструктора. При всём многообразии опытных образцов и их последовательной эволюции ни одно из изделий Коробова не принималось на вооружение.

Опытный трёхствольный автомат Коробова
forum.guns.ru

Работы Афанасьева

Ещё одним новатором отхода от классической компоновки автоматы был представитель тульского ЦКИБ СОО Н.М. Афанасьев. В 1955 году появился его первый подобный образец. Произошло это в самый разгар работ над лёгким автоматом, которым позже станет АКМ. Схема булл-пап в то время (после вполне удачного коробовского ТКБ-408) активно рассматривалась в качестве альтернативы классике, которая позволяла инженерам значительно уменьшить вес и габариты системы. А ведь согласно новым ТТТ 1955 года автомат должен был весить на целый килограмм меньше не так давно облегчённого АК. При этом сам Коробов участвовал в конкурсе с автоматом стандартной компоновки.

Автомат Афанасьева, 1955 год
С.Б. Монетчиков

Кроме необычной компоновки первый автомат Афанасьева имел вполне привычную автоматику на основе отвода пороховых газов, запирание ствола поворотом затвора и ударниковый ударно-спусковой механизм. До стадии полигонных испытаний этот образец так и не добрался. С 1963 по 1965 год Н.М. Афанасьев создаёт сразу несколько моделей булл-пап автоматов — ТКБ-011, ТКБ-011М и ТКБ-011-2М. Они появились почти одновременно с другими цкибовскими булл-папами Коробова, имевшими индекс ТКБ-022. Об их испытаниях, свойствах и характеристиках известно немного, как и об их внутреннем устройстве. Образцы находятся в коллекции ЦКИБ СОО и изредка демонстрируются в Тульском государственном музее оружия на тематических выставках. Поэтому афанасьевские булл-папы до сих пор остаются наименее изученными отечественными автоматами. Во всех образцах приклад значительно снижен относительно линии ствола, что позволило поднять линию прицеливания выше и значительно улучшить удобство стрельбы из автомата. Окно выброса гильз находится в привычном месте — возле патронника с правой стороны. Автомат ТКБ-011М имеет дульный тормоз открытой конструкции. В изделиях Афанасьева широко используется пластиковая фурнитура вместо деревянной.

Автоматы ТКБ-011
forum.guns.ru

Наиболее поздний вариант ТКБ-011-2М имеет деревянные детали и магазин повышенной ёмкости. Изменения коснулись и элементов автоматики. Рукоятка затвора получила не прямолинейный, а дугообразный путь движения. Окно выброса гильз перенесли в место снизу приклада возле окна магазина. Как видно, технические решения Афанасьева также были довольно оригинальны, как и у его земляка Коробова. Дальнейшее продолжение линейки своих автоматов ТКБ-011, начиная с 1966 года, было выполнено уже в классической компоновке.

Одним из положительных итогов исследовательских работ над булл-папами в 50-х и 60-х годах стало улучшение кучности автоматической стрельбы из неудобных положений. Однако существенно повысить эффективность стрельбы и улучшить технологичность производства с помощью таких конструкций так и не удалось. Работы над булл-папами продолжились и в 70-е годы — уже под новый 5,6-мм патрон. Что же касается тульских традиций в этой области, то их продолжил И.Я. Стечкин.

Автоматы ТКБ-011М и ТКБ-011-2М
forum.guns.ru
Характеристики автоматов

Наименование

Коровин

ТКБ-408

ТКБ-022

ТКБ-022П

ТКБ-022ПМ

Год разработки

1946

1946

1962

1964

1965

Масса без магазина, кг

5,4

3,97

2,55

2,5

2,73

Длина, мм

717

790

760

635

525

Длина ствола, мм

н/д

500

н/д

н/д

415


Литература:

  1. С. Б. Монетчиков. История русского автомата. Санкт-Петербург: Атлант — 2005
  2. В.П. Грязев. Стрелковое оружие КБП: история и современность. Тула: Дизайн-коллегия — 2007
  3. И. Боечин. «Неизвестный Коробов». Журнал «Оружие», №5, 1998
  4. В. Рон. «Bullpup системы Коробова». Журнал «Оружие», №8, 2007

Немецкая винтовка Коробова ТКБ-408 в масштабе 1/12 x 1 (S25BZ686R) от Anyuta3D
