122-мм самоходная гаубица 2С1 «Гвоздика»

Армии и Солдаты. Военная энциклопедия

Артиллерия

Артиллерия в период с 1961 по 1990 г.г.

122-мм самоходная гаубица 2С1 «Гвоздика»

«Советская 122-мм самоходная гаубица 2С1 «Гвоздика» — характеристики и история создания»

---

Содержание 1 Характеристики 122-мм самоходной гаубицы 2С1 «Гвоздика» 2 История создания гаубицы 2С1 «Гвоздика» 3 Конструкция САУ 2С1 «Гвоздика» 4 Модификации и варианты машин на базе САУ 2С1 «Гвоздика» Характеристики 122-мм самоходной гаубицы 2С1 «Гвоздика»
Страна:	СССР
Тип:	САУ
Дата выпуска:	1970 г.
Длинна:	7260 мм
Ширина:	2850 мм
Высота:	2285 мм
Броня, лоб:	15-20 мм
Броня, борт:	15-20 мм
Броня, башня:	15-20 мм
Экипаж:	4 человека
Двигатель:	ЯМЗ238В, 300 л. с.
Дальность хода:	500 км
Максимальная скорость:	60 км/ч, на плаву: 4,5 км/ч
Масса:	15,7 тонн
Вооружение:	1 х 122-мм гаубица Д-32 (2А31), 35 выстрелов. Дальность стрельбы 15200 м.

История создания гаубицы 2С1 «Гвоздика»

C появлением и распространением ракетного оружия в 1950-е годы, в Советском Союзе началось масштабное сокращение традиционных полевых систем, в первую очередь ствольной артиллерии. Ракетные корабли, катера, ракетные истребители и даже танки — казалось, все это техника будущего, которая вот-вот совершенно вычеркнет из истории военного дела морально устаревшие «дедовские» гаубицы и полевые орудия.

Однако революции не случилось — к середине 1960-х годов стало понятно, что концепция полного преимущества ракетного оружия над традиционной ствольной артиллерией не верна. Когда сухопутные войска вернулись к традиционной организации наземной артиллерии, многие артиллерийские полки и дивизионы пришлось комплектовать орудиями ещё довоенной разработки, изготовленными во время Великой Отечественной войны!

И хотя на вооружение уже были приняты по-настоящему выдающиеся артсистемы, по типу 130-мм пушки М-46, 152-мм пушки М-47, 152 мм пушки-гаубицы Д-20, полковой 122-мм гаубица Д-30, но ни одной самоходной артиллерийской системы, да ещё и бронированной, способной огнем с закрытых огневых позиций поддерживать бой танковых и мотострелковых частей, у СССР не было даже в проекте.

4 июля  1967 г. принимается Постановление Совета Министров СССР № 608-201, в соответствии с которым в ОКБ-9 завода «Уралмаш» (г. Екатеринбург) под руководством В.А. Голубева приступили к эскизной разработке артиллерийской части 122-мм самоходной гаубицы на основе баллистики Д-30.  Одновременно на Харьковском тракторном заводе начались работы над созданием проекта шасси нового орудия на базе тягача МТ-ЛБ, под общим руководством А.Ф. Белоусова.

Опытная серия из четырех экземпляров самоходных гаубиц была представлена на испытания в августе 1969 г. В 1970 г. под названием 122-мм самоходная гаубица 2С1 «Гвоздика» орудие было принято на вооружение.

Серийное производство 2С1 организовывали на ХТЗ, с 1969 г. оно продолжалось по 1991 г., а всего за это время было изготовлено свыше 10 тысяч САУ 2С1 «Гвоздика».

2С1 «Гвоздика» широко поставлялась на экспорт в страны Варшавского договора, Алжир, Анголу, Иран, Йемен, Ирак, Кубу, Ливию, Сирию, Судан, Уругвай, Финляндию, Эфиопию, производилась по лицензии в Болгарии, и до сих пор состоит на вооружении в России.

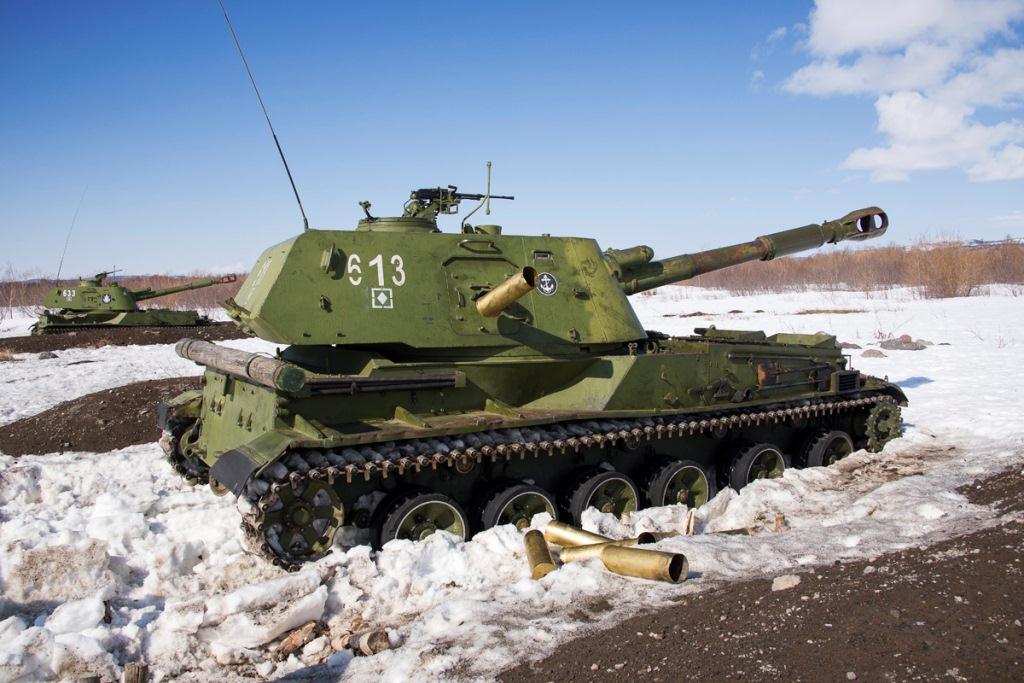

122-мм самоходная гаубица 2С1 «Гвоздика»

Конструкция САУ 2С1 «Гвоздика»

Самоходная гаубица 2С1 «Гвоздика» имеет классическую для самоходной артиллерии башенную схему. Корпус сварен из стальных броневых катанных листов, полностью герметичен и позволяет осуществлять преодоление водных преград вплавь.

В передней части корпуса  расположено моторно-трансмиссионное отделение и место механика-водителя. В средней и кормовой частях корпуса располагается боевое отделение. На крыше корпуса на шариковый погон установлена сварная башня с вращающейся корзиной боевого отделения. В башне (справа от орудия) размещается заряжающий, а также укладки под гильзы с зарядами, место наводчика находится слева от орудия, спереди, а за ним, находится место командира машины. Место командира оборудовано поворотной башенкой, установленной на крыше башни 2С1.

Ходовая часть 2С1 «Гвоздика» представляет собой удлиненное на одну пару катков шасси транспортёра-тягача МТ-ЛБ. Ведущие колеса — передние, направляющие — задние, число опорных катков на борт: 7. На 1-ом и 7-ом  катках установлены двусторонние гидроамортизаторы.

Основным вооружением САУ 2С1 является 122-мм гаубица 2А31, полностью унифицированная по баллистическим характеристикам и используемым боеприпасам со 122-мм буксируемой гаубицей Д-30.

В нише башни установлены две укладки с зарядами и снарядами для кумулятивных боеприпасов, в то время как укладки под снаряды и заряды основного орудия находятся в корме машины. Подача в укладки может осуществляться не выходя за пределы броневого корпуса, через специальный кормовой люк.

Чертеж самоходной гаубицы 2С1 «Гвоздика»

Модификации и варианты машин на базе САУ 2С1 «Гвоздика»

• 9П139 «Град-1» (1974 г.) — гусеничный вариант боевой машины полковой РСЗО «Град-1». В 1976 году принята на вооружение и выпущена небольшой партией. Планировалось развернуть серийное производство в Болгарии, однако никакие работы по этому направлению осуществлены не были.
• 2С8 «Астра» — (опытная, проект закрыт в 1977 г. ) 120-мм самоходный миномёт на базе 2С1 «Гвоздика». Работы по этой машине были прекращены в связи с созданием нового нарезного полуавтоматического орудия 2А51.
• УР-77 «Метеорит» (1977 г.)— установка разминирования, проделывания ходов в противотанковых минных полях во время боя. Производилась серийно.
• 2С17 «Нона-СВ» — (опытная, проект закрыт в 1982 г.) 120-мм самоходное артиллерийское орудие, дальнейшее развитие проекта «Астра». В связи с началом работ по созданию более совершенного арткомплекса 2С31 «Вена», в 1982 г. работы были прекращены.
• 2С15 «Норов» — (опытная, проект закрыт в 1985 г.) 100-мм самоходная противотанковая пушка, из-за зативания сроков разработки устарела на стадии разработки. Проект закрыт.
• 2С1-Н — многоцелевой транспортёр-тягач на базе 2С1 «Гвоздика», для перевозки людей и грузов в закрытом кузове.

2С1 «Гвоздика»

---

источник: компиляция по материалам из открытых источников сети интернет

САУ Гвоздика 2С1 — 122-мм самоходная артиллерийская установка (гаубица)

Калибр орудия	122 мм
Максимальная дальность стрельбы	15,2 км
Запас хода по шоссе	500 км
Боевая масса	15,7 т

• История создания
• Модификации
• Конструкция
• Вооружение
• Оценка машины
• Характеристики (ТТХ)

Самоходная гаубица Гвоздика предназначена для подавления и уничтожения живой силы, артиллерийских и миномётных батарей, а также для разрушения дзотов, обеспечения проходов в минных полях и полевых заграждениях.

Советская 122-мм полковая самоходная гаубица. Создана на Харьковском заводе имени Серго Орджоникидзе.

Главный конструктор шасси — А. Ф. Белоусов, конструктор 122-мм орудия 2А31 — Ф. Ф. Петров.

История создания

После окончания Великой Отечественной войны на вооружении Советского Союза состояли в основном противотанковые и штурмовые САУ, а в западных странах и США уже имелись САУ, предназначенные для ведения огня с закрытых позиций. ПОявилась тенденция на замену буксируемой артиллерии на самоходную. Незаменимость самоходных установок в локальных конфликтах стала очевидна, поэтому в период с 1947 по 1953 год были проведены изыскания по созданию новых самоходных гаубиц, однако в 1955 году по указанию Н. С. Хрущёва большинство работ по самоходной артиллерии было прекращено. Некоторое время спустя Министерство обороны СССР пришло к выводам, что стратегическая ядерная война маловероятна, так как приведёт к уничтожению обеих воюющих сторон. При этом более реальными могли стать локальные конфликты с использованием тактических ядерных вооружений. В таких конфликтах самоходная артиллерия имела неоспоримое преимущество перед буксируемой.

С отставкой Н. С. Хрущёва разработка самоходной артиллерии в СССР была возобновлена. В 1965 году на базе Львовского полигона советскими войсками были проведены масштабные учения с применением артиллерийских установок времён Великой Отечественной войны. Результаты учений показали несоответствие имевшихся на вооружении самоходных артиллерийских установок требованиям современного боя. С целью ликвидации отставания советской самоходной артиллерии от артиллерии стран НАТО в 1967 году выходит постановление ЦК КПСС и Совета министров СССР № 609—201 от 4 июля. В соответствии с этим постановлением была официально начата разработка новой 122-мм самоходной гаубицы для сухопутных войск Советской армии.

Предварительно ВНИИ-100 выполнил научно-исследовательскую работу по определению облика и базовых характеристик новой САУ. В ходе исследований были проработаны три варианта САУ. Первый — на базе шасси «Объекта 124» (в свою очередь, созданного на базе СУ-100П), второй — на базе многоцелевого транспортёра-тягача МТ-ЛБ, третий вариант на базе боевой машины пехоты БМП-1. Во всех вариантах основным вооружением являлась 122-мм гаубица с баллистикой Д-30. По результатам работ было выяснено, что шасси «Объекта 124» обладает избыточной грузоподъёмностью и массой, к тому же САУ лишится возможности форсировать водные преграды вплавь. Шасси МТ-ЛБ обладало недостаточной устойчивостью при стрельбе и не имело необходимого уровня допустимых нагрузок на ходовую часть машины. Наиболее оптимальным являлось шасси боевой машины пехоты БМП-1, однако П. П. Исаков добился запрета на использование БМП-1 в качестве базового шасси. Поэтому использовать в качестве базового было решено удлинённую и модифицированную базу многоцелевого транспортёра-тягача МТ-ЛБ. Полученные проработки легли в основу ОКР под наименованием «Гвоздика» (индекс ГРАУ — 2С1). «Гвоздика» должна была поступить на вооружение артиллерийских дивизионов мотострелковых полков для замены 122-мм гаубиц М-30 и Д-30.

Таблица ТТХ аванпроектов 2С1, выполненных во ВНИИ-100

База	Объект 124	МТ-ЛБ	Объект 765
Экипаж, чел.	4	4	4
Боевая масса, т.	22,2	15,842	15,164
Марка орудия	Д-30	Д-30	Д-30
Возимый боекомплект, выстр.	100	60	60
Пулемёт	1 х 7,62-мм ПКТ	1 х 7,62-мм ПКТ	1 х 7,62-мм ПКТ
Боекомплект пулемёта, патр.	2000	2000	2000
Марка двигателя	В-59	ЯМЗ-238	УТД-20
Тип двигателя	дизельный	дизельный	дизельный
Мощность двигателя, л. с.	520	240	300
Максимальная скорость по шоссе, км/ч	63-70	60	65
Запас хода по шоссе, км.	500	500	500

Основным разработчиком 2С1 был назначен Харьковский тракторный завод имени Серго Орджоникидзе, гаубица 2А31 (внутризаводское обозначение Д-32) создавалась в ОКБ-9. В августе 1969 года первые четыре опытные САУ Гвоздика 2С1 поступили на полигонные испытания. Испытания обнаружили высокую загазованность боевого отделения. Одновременно, подобная ситуация складывалась и со 152-мм дивизионной самоходной гаубицей 2С3. В то же время для обеих самоходных артиллерийских установок были разработаны картузные варианты гаубиц. На базе 2А31 была создана 122-мм гаубица Д-16 с картузным заряжанием. Вместо клинового затвора, цепного досылателя и зарядов в гильзе в Д-16 применялся поршневой затвор, пневматический досылатель и картузные заряды. Но испытания показали, что недостатки у новой гаубицы Д-16 аналогичны, так как пламенность выстрелов осталась той же, при этом сохранилась та же кучность и дальность стрельбы. Помимо этого, было выявлено неудобство при работе с пеналами зарядов, а также конструктивные недостатки пневматического досылателя, в результате этого, скорострельность оставалась на уровне базового орудия. Последующее совершенствование конструкции Д-16 привело к созданию модернизированного образца под индексом Д-16М, который показал рост дальности стрельбы осколочно-фугасным снарядом до 18 км, благодаря увеличенной каморе и применению более мощных картузных зарядов.

В 1971 году 3 ЦНИИ в рамках НИР «Развитие» рассмотрел и провёл анализ результатов работ по картузным вариантам 122-мм и 152-мм гаубиц. Несмотря на полученные показатели, 3 ЦНИИ дал заключение о нецелесообразности ведения дальнейших изысканий по картузному варианту гаубицы 2А31. Главной причиной стало отсутствие на тот момент технического решения, позволявшего создать и ввести в эксплуатацию надёжные и безопасные заряды в жёстком картузе или сгорающей гильзе. Научно-технический задел по проведённым исследованиям было рекомендовано использовать при создании новых 122-мм осколочно-фугасных снарядов с улучшенной аэродинамической формой. Проблема же загазованности боевого отделения САУ 2С1 была решена другим способом, а именно, применением более мощного эжектора и гильз с улучшенной обтюрацией. В 1970 году постановлением ЦК КПСС и Совета министров СССР № 770—249 от 14 сентября, после доработок, самоходная артиллерийская установка 2С1 «Гвоздика» была принята на вооружение Советской армии.

В 1972 году прошла государственные испытания и была принята на вооружение парашютная платформа 4П134, обладавшая полётной массой с грузом до 20,5 т. На этой платформе при помощи пятикупольной парашютной системы ПС-9404-63Р планировалось осуществлять десантирование самоходных гаубиц 2С1. Система в составе платформы 4П134, парашютной системы ПС-9404-63Р и САУ 2С1 прошла полный цикл испытаний, но на вооружение ВДВ не поступила в связи с разработкой 122-мм самоходной гаубицы 2С2 «Фиалка».

Модификации

Сравнительная таблица ТТХ различных модификаций САУ 2С1

	2С1	2С1М	2С1М1	2С34	RAK-120
Страна- разработчик	СССР	Польша	Россия	Россия	Польша
Начало серийного производства	1970	1971	2003	2008	опытная
Боевая масса, т.	15,7	15,7	15,7	16	16
Индекс орудия	2А31	2А31	2А31	2А80-1
Калибр орудия, мм	121,92	121,92	121,92	120	120
Длина ствола, клб.	35	35	35
Углы ВН, град	-3…+70	-3…+70	-3…+70	-2…+80	+45…+85
Возимый боезапас, выстр.	40	40	40	40	60
Минимальная дальность стрельбы ОФС/ОФМ(миномётная мина), км	4,2/-	4,2/-	4,2/-	1,8/0,5	-/0,5
Максимальная дальность стрельбы ОФС/ОФМ, км	15,2/-	15,2/-	15,2/-	13/7,5	-/12
Максимальная дальность стрельбы АР(активно-реактивный снаряд) ОФС, км	21,9	21,9	21,9	17,5	—
Максимальная дальность стрельбы УАС (высокоточное оружие), км	13,5	13,5	13,5	12	10
Калибр зенитного пулемёта, мм	—	—	—	7,62	—
Модель двигателя	ЯМЗ-238	SW-680T	ЯМЗ-238	ЯМЗ-238	SW-680T

Серийное производство

Серийное производство началось в 1971 году и закончилось в конце 1991 года, кроме СССР, САУ 2С1 выпускалась по лицензии в Польше с 1971 года и Болгарии с 1979 года. В процессе выпуска польский вариант «Гвоздики» модернизировался. Вариант 2С1М Gozdzik оснащался дизельным двигателем SW680T, новыми опорными катками и изменёнными гидродинамическими щитками для движения по воде. САУ 2С1 болгарского производства поступали на вооружение Советской армии и, кроме худшего качества изготовления, ничем не отличались от советского образца 2С1. Всего за годы производства было изготовлено более 10 000 единиц 2С1. После прекращения производства, в Польше и России были разработаны модернизированные варианты. В России разработана модернизированная версия 2С1М1 с установкой АСУНО 1В168-1, в Польше разработана версия 2C1T Gozdzik с установкой АСУНО TOPAZ. В 2003 году разработано, а с 2008 года поступило на вооружение Российской армии самоходное артиллерийское орудие 2С34 «Хоста», представляющее модернизацию САУ 2С1, гаубица 2А31 была заменена на орудие 2А80-1. Кроме того, на башенку командира установлен 7,62-мм пулемёт ПКТ. В 2008—2009 годах польским военно-промышленным комплексом создана опытная модернизация САУ 2С1 под обозначением Rak-120. Орудие 2А31 было заменено на 120-мм гладкоствольный миномёт, оборудованный автоматом заряжания. Возимый боекомплект увеличен с 40 выстрелов до 60, однако какие-либо данные о начале серийного производства этой модификации отсутствуют.

Кроме базовых модификаций, произведённых в СССР и Польше, существуют другие версии САУ «Гвоздика». В Румынии в 1980-х годах создан вариант САУ 2С1, получивший обозначение Model 89. От 2С1 он отличается базовым шасси. Вместо модифицированной базы МТ-ЛБ использовано шасси БМП MLI-84. В 1996 году Иранским военно-промышленным комплексом была изготовлена, а с 2002 года запущена в массовое производство 122-мм самоходная гаубица Raad-1 (араб. Гром-1). От 2С1 иранская САУ отличается базовым шасси, вместо МТ-ЛБ используется иранская БМП Boragh.

Конструкция

Броневой корпус и башня

Самоходная гаубица 2С1 «Гвоздика» выполнена по ставшей классической для самоходной артиллерии башенной схеме. Корпус машины сварен из стальных броневых катанных листов, полностью герметичен и позволяет осуществлять преодоление водных преград вплавь. Корпус разделён на три отделения: силовое (моторно-трансмиссионное), отделение управления и боевое. В передней части корпуса по правому борту расположено моторно-трансмиссионное отделение. Слева от него находится место механика-водителя с органами управления шасси. В средней и кормовой частях корпуса располагается боевое отделение. На крыше корпуса на шариковый погон установлена сварная башня с вращающейся корзиной боевого отделения. В башне установлено орудие, а также места экипажа. По правому борту размещается сидение заряжающего, а также укладки под гильзы с зарядами, по левому борту в передней части башни установлено сидение наводчика и прицельные приспособления. За наводчиком размещено место командира САУ, оборудованное поворотной башенкой, установленной на крыше башни. В нише башни установлены две укладки с зарядами и снарядами для кумулятивных боеприпасов. В кормовой части корпуса установлены укладки под снаряды и заряды основного орудия. Подача в укладки может осуществляться с грунта через специальный кормовой люк. Бронирование САУ 2С1 обеспечивает противопульную и противоосколочную защиту экипажа. Толщина листов корпуса и башни достигает местами 20 мм.

Вооружение

Основным вооружением САУ 2С1 является 122-мм гаубица 2А31. Орудие полностью унифицировано по баллистическим характеристикам и используемым боеприпасам со 122-мм буксируемой гаубицей Д-30. Ствол 2А31 состоит из трубы, казённика, эжектора и дульного тормоза. Длина трубы составляет 4270 мм. На внутренней части ствола на длине 3400 мм выполнено 36 нарезов с прогрессивной крутизной начиная от 3 град57 и заканчивая 7 град10. Длина зарядной каморы составляет 594 мм. Полная масса ствольной группы — 955 кг. Затвор орудия вертикально-клиновой, оснащён полуавтоматическим механизмом повторного взведения. На клине установлен лоток с удержником, который предотвращает выпадения снаряда из ствола на больших углах возвышения, а также облегчает ручное заряжание. При открытии затвора, удержник автоматически утапливается в клин и не препятствует экстракции гильзы. Полная масса затворной группы составляет 35,65 кг. Противооткатные устройства состоят из гидравлического тормоза отката веретённого типа заправленного жидкостью «Стеол-М» или «ПОЖ-70» и пневматического накатника, заправленного азотом или воздухом. Для стравливания давления при работе в различных температурных диапазонах, на тормозе отката установлен компенсатор пружинного типа. Цилиндры тормоза отката закреплены в казённике орудия. Максимальная длина отката составляет 600 мм. Труба орудия скреплена с люлькой, состоящей из двух обойм. В передней обойме находится кожух с закреплёнными цилиндрами противооткатных устройств. В средней части расположены крепления для бронемаски с цапфами. К задней части люльки смонтировано ограждение. На правой щеке для командира имеется механизм блокировки ручного спуска орудия, на левой — система рычагов с ручным спуском. Между щёками установлена откидная часть ограждения с электромеханическим механизмом досылания.

Средства наблюдения и связи

Для наведения орудия, осуществления разведки местности днём и в ночной период времени, в командирской башенке установлен комбинированный прицел ТКН-3Б с прожектором ОУ-3ГА2, а также два призменных перископических прибора наблюдения ТНПО-170А. Место наводчика оборудовано артиллерийским панорамным прицелом 1ОП40 для стрельбы с закрытых огневых позиций и прицелом прямой наводки ОП5-37 для ведения огня по наблюдаемым целям. В правой части башни, перед люком заряжающего установлен вращающийся прибор наблюдения МК-4. Место механика водителя оборудовано двумя призменными приборами наблюдения ТНПО-170А с электрообогревом, а также прибором ночного видения ТВН-2Б для вождения в ночных условиях. Перед местом механика-водителя находится смотровое стекло с электрообогревом и защитной броневой крышкой.

Внешняя радиосвязь поддерживается радиостанцией Р-123М. Радиостанция работает в УКВ-диапазоне и обеспечивает устойчивую связь с однотипными станциями на расстоянии до 28 км в зависимости от высоты антенны обеих радиостанций. Переговоры между членами экипажа осуществляется через аппаратуру внутренней связи Р-124.

Двигатель и трансмиссия

В 2С1 установлен V-образный 8-цилиндровый четырёхтактный дизельный двигатель ЯМЗ-238Н жидкостного охлаждения с газотурбинным наддувом мощностью 300 л. с..

Трансмиссия механическая, двухпоточная, с двумя планетарно-фрикционными механизмами поворота. Имеет шесть передних и одну заднюю передачу. Максимальная теоретическая скорость движения на шестой передней передаче составляет 61,5 км/ч. На задней передаче обеспечивается скорость движения до 6,3 км/ч.

Ходовая часть

Ходовая часть 2С1 представляет собой модифицированное шасси многоцелевого транспортёра-тягача МТ-ЛБ. Для того чтобы ходовая часть могла обеспечить заданные параметры, конструкция ходовой МТ-ЛБ подверглась существенной переработке. По сравнению с базовой машиной в ходовую часть введена дополнительная пара опорных катков. Таким образом, ходовая часть состоит из семи пар обрезиненных опорных катков. В задней части машины находятся направляющие колёса, в передней — ведущие. Гусеничная лента состоит из мелких звеньев с шарнирами, соединёнными пальцами. Ширина каждого трака 350 мм при шаге 111 мм. Подвеска Гвоздики — индивидуальная торсионная. На первом и седьмом опорных катках установлены двусторонние гидроамортизаторы.

Машины на базе

Советские

Самоходные артиллерийские установки и боевые машины

-2С8 «Астра» — опытный 120-мм самоходный миномёт. Проектировался для оснащения батальонов сухопутных войск Советской армии. Работы по этой машине были прекращены в связи с созданием нового нарезного полуавтоматического орудия 2А51. В июле 1977 года на межотраслевом совещании было подписано решение о закрытии работ по самоходному миномёту «Астра» и подготовке решения об открытии новой работы по созданию 120-мм самоходного артиллерийского орудия 2С17 «Нона-СВ».
-2С15 «Норов» — опытная 100-мм самоходная противотанковая пушка. Предназначалась для борьбы с танками противника. В результате затягивания и переноса сроков первые опытные образцы были готовы только к 1983 году. К моменту завершения испытаний на вооружении стран НАТО находили уже более совершенные танки, против которых 100-мм противотанковая пушка 2С15 была малоэффективна. Поэтому работы были закрыты, а САУ на вооружение принята не была.
-2С17 «Нона-СВ» — опытное 120-мм самоходное артиллерийское орудие. Проектировалось как замена самоходному миномёту 2С8. Однако в связи с началом работ по созданию более совершенного автоматизированного САО 2С31 работы по 2С17 были закрыты.
-9П139 «Град-1» — гусеничный вариант боевой машины полковой РСЗО «Град-1». Разработка проводилась в Государственном конструкторском бюро компрессорного машиностроения Министерства авиационной промышленности СССР под руководством главного конструктора А. И. Яскина. Машина была спроектирована в 1974 году. В 1976 году была принята на вооружение, а затем была создана небольшая серийная партия машин. Полномасштабное производство боевых машин 9П139 планировалось организовать в Болгарии, однако серийное производство освоено не было.

Инженерные и специализированные машины

-УР-77 «Метеорит» — установка разминирования, проделывания ходов в противотанковых минных полях во время боя. Серийно производилась с 1978 года взамен УР-67.
-«Объект 29» — многоцелевое гусеничное лёгкое шасси, отличается от базового шасси 2С1 элементами электрооборудования и размещением ЗИП.
-2С1-Н — многоцелевой транспортёр-тягач, изготавливается на базе гусеничных шасси САУ 2С1, в процессе капитального ремонта. Предназначается для перевозки людей и грузов в закрытом салоне.

Иностранные

-БМП-23 — болгарская боевая машина пехоты с установкой 23-мм пушки 2А14 и ПТРК 9К11 «Малютка» в двухместную башенку. Машина базируется на шасси МТ-ЛБ с использованием компонентов шасси САУ 2С1.
-LPG — (Lekkie Podwozie Gаsienicowe — Лёгкая гусеничная машина) машина управления огнём артиллерии. Эта гусеничная машина используется для управления САО «Krab» и «Rak», а также в качестве медицинской машины и машины поддержки.
-ХТЗ-26Н — снегоболотоход украинского производства на базе демилитаризованного шасси 2С1. Предназначен для монтажа специального оборудования и работы в условиях бездорожья.
-ТГМ-126-1 — транспортная гусеничная машина на шасси 2С1 украинского производства.

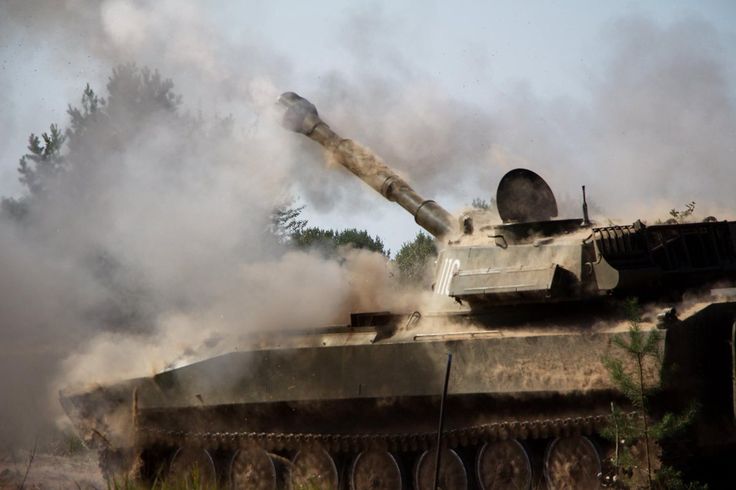

Боевое применение САУ Гвоздика

Боевое крещение самоходная гаубица 2С1 приняла во время войны в Афганистане. Тактика применения сводилась к выдвижению батарей 2С1 вслед за штурмовыми группами и уничтожению обнаруживаемых огневых точек противника огнём прямой наводкой. Подобная тактика существенно снижала потери советских войск. Во время сопровождения на сложных участках местности огневая поддержка осуществлялась специальным резервными батареями 2С1. Командование батареями 2С1 осуществляли командиры и артиллерийские взводы, обеспечивавшие усиление мотострелковых батальонов и рот. Одним из самых известных эпизодов применения для 2С1 стала операция по захвату районов Шингар и Хаки-Сафед. В 1986 году 2С1 использовались во время наступления на противника в провинции Кандагар. Взводы самоходных гаубиц осуществляли огневую поддержку батальонов. Всего в ходе наступления взвод САУ 2С1 уничтожил 7 целей противника. В целом по результатам первого боевого применения САУ 2С1 хорошо себя зарекомендовали.

Аренда техники в Самаре в компании БизнесТрансСервис.

Во время Первой чеченской кампании САУ 2С1 применялась федеральными войсками РФ, кроме того, известен факт захвата в период с 1992 по 1993 год чеченскими сепаратистами нескольких САУ «Гвоздика» с боекомплектом. Во время Второй чеченской кампании применялись федеральными войсками. Так, например, самоходные гаубицы 2С1 морской пехоты осенью 1999 года осуществили артиллерийскую поддержку 100-й дивизии особого назначения внутренних войск России.

«Гвоздики» использовались приднестровской гвардией в июне 1992 года во время Приднестровского конфликта. В 1990-х годах 2С1 применялась в югославских войнах различными сторонами конфликта. В 2014 году в ходе вооружённого конфликта на востоке Украины САУ 2С1 использовались как войсками Украины, так и ополченцами республик ДНР и ЛНР.

В начале ирано-иракской войны Ираку из СССР были поставлены САУ 2С1 и 2С3, которые составили основу иракских артиллерийских группировок. В 1991 году во время операции «Буря в пустыне» САУ 2С1 применялись иракскими войсками. В целом опыт применения Ираком артиллерии (в том числе самоходных гаубиц 2С1 и 2С3, а также РСЗО БМ-21) оценивался как негативный, что способствовало, в свою очередь, появлению мифа, что советская артиллерия неэффективна. Однако при оценке действий иракской артиллерии не принималось во внимание, что система управления войсками и оснащение артиллерийских группировок иракских сил не соответствовали советским стандартам того времени. В 2011 году в ходе гражданской войны в Ливии САУ 2С1 использовались правительственными войсками.

Оценка машины

Сравнительная таблица ТТХ 2С1 с артиллерийскими системами следующего поколения

	2С1	2С18	2С31
Год принятия на вооружение	1970	опытная	2010
Боевая масса, т.	15,7	18,7	19,08
Экипаж, чел.	4	4	4
Калибр орудия, мм	121,92	152,4	120
Марка орудия	2А31	2А63	2А80
Тип орудия	гаубица	гаубица	пушка-гаубица-миномёт
Углы ВН, град.	-3…+70	-4…+70	-4…+80
Углы ГН, град.	360	360	360
Возимый боезапас, выстр.	40		70
Минимальная дальность стрельбы ОФС (осколочно-фугасный снаряд), км.	4,2	4,0	0,5
Максмиальная дальность стрельбы ОФС, км.	15,2	15,2	13,0
Масса ОФС, кг.	21,76	43,56	20,5
Боевая скорострельность, выстр/мин.	4-5	6-8	8-10
Калибр зенитного пулемёта, мм	—	7,62	7,62
Максимальная скорость по шоссе, км/ч	60	70	70
Максимальная скорость на плаву, км/ч	4,5	10	10
Запас хода по шоссе, км	500	600	600

В 1970-е годы Советским Союзом была предпринята попытка перевооружения Советской армии новыми образцами артиллерийского вооружения. Первым образцом стала самоходная гаубица 2С3, представленная общественности в 1973 году, за ней последовали: 2С1 в 1974 году, 2С4 в 1975 году, и в 1979 году были представлены 2С5 и 2С7. Благодаря новой технике Советский Союз существенно повысил живучесть и маневренность своих артиллерийских войск; кроме того, по оценкам западных специалистов, именно самоходные гаубицы 2С1 и 2С3 позволяли реализовать военную доктрину СССР по уничтожению средств доставки ядерного оружия ещё до того, как командование сил НАТО успеет принять решение о его использовании.

Сравнительная таблица ТТХ 2С1 с зарубежными аналогами

	СССР 2С1	Франция АМХ-105В	США М-108	Великобритания FV433	Китай Тип 85	Япония Тип 74
Начало серийного производства	1970	1960	1962	1964		1975
Боевая масса, т	15,7	17	20,97	16,56	16,5	16,3
Экипаж, чел.	4	5	5	4	6	4
Калибр орудия, мм	121,92	105	105	105	121,92	105
Длина ствола, клб	35	30	30		35
Углы ВН, град.	-3…+70	-4…+70	-6…+75	-5…+70	-5…+70
Углы ГН, град.	360	360	360	360	45
Возимый боезапас, выстр.	40	37	86	40	40	30
Максимальная дальность стрельбы ОФС, км	15,2	15	11,5	17	15,3	11,27
Максимальная дальность стрельбы АР ОФС, км	21,9		15		21,0	14,5
Максимальная дальность стрельбы УАС, км	13,5	—	—	—	—	—
Масса ОФС, кг	21,76	16	15	16,1	21,76	15
Боевая скорострельность, выстр/мин.	4-5	до 8	до 10	до 12	4-6
Калибр зенитного пулемёта, мм	—	7,5/7,62	12,7	7,62	—	12,7
Максимальная скорость по шоссе, км/ч	60	60	56	48	60	50
Максимальная скорость на плаву, км/ч	4,5	—	6,43	5	6	6
Запас хода по шоссе	500	350	350	390	500	300

К моменту начала серийного производства САУ 2С1 на вооружении стран НАТО уже находились 105-мм самоходные артиллерийские установки аналогичного класса. Французские AMX-105B на базе лёгкого танка AMX-13 представляли собой закрытые САУ с круговым обстрелом. Машины были оборудованы механизмом заряжания, благодаря чему обеспечивалась максимальная скорострельность до 8 выстрелов в минуту (против 4—5 у 2С1). Для стрельбы применялись 16-и килограммовые фугасные снаряды с начальной скоростью 670 м/с и максимальной дальностью стрельбы 15 км, однако эти САУ были изготовлены лишь небольшой серийной партией и широкого распространения не получили. Английские САУ FV433 изготавливались на базе универсального гусеничного шасси FV430. Аналогично 2С1, FV433 представляла собой легкобронированную самоходную гаубицу с круговым обстрелом. Для стрельбы используются 105-мм осколочно-фугасные снаряды L31 массой 16,1 кг и максимальной дальностью стрельбы в 17 км (против 15,2 км у 2С1). Помимо осколочно-фугасных, могут также применяться шрапнельные снаряды L42 массой 10,49 кг, осветительные L43, а также дымовые снаряды L37, L38 и L41. Заряжание САУ раздельное полуавтоматическое — снаряд досылается в канал ствола механизмом заряжания, заряд вкладывается заряжающим. Скорострельность САУ FV433 может достигать 12 выстрелов в минуту (против 4—5 у 2С1). По подвижности и запасу хода на марше английская САУ уступает «Гвоздике», обеспечивая максимальную скорость по шоссе 48 км/ч и запас хода 390 км. К моменту принятия на вооружение 2С1 серийное производство FV433 было уже закончено.

В Китае предпринимались попытки создания аналога 2С1, под обозначением Тип 85 (иногда фигурирует под обозначением Тип 54-II). Самоходная гаубица представляла собой шасси бронетранспортёра Тип 85, на которое устанавливается верхний станок гаубицы Д-30, при этом углы наведения ограничены от -22,5 до +22,5 градусов по горизонту. В 1990-е Тип 85 был заменён на закрытую САУ Тип 89, выполненную по типу 2С1. В 1975 году в Японии было начато производство 105-мм САУ Тип 74, однако выпуск был непродолжительным и составил всего 20 единиц, после чего по аналогии с США было решено сконцентрироваться на изготовлении 155-мм артиллерии.

На Ближнем Востоке египетские и сирийские войска для восполнения пробела в самоходной артиллерии использовали шасси устаревших танков Т-34, на которые устанавливалась гаубица Д-30. Эрзац-САУ получила наименование Т-34/122. По сравнению с 2С1, Т-34/122 была в два раза тяжелее и не могла преодолевать водные препятствия вплавь, угол горизонтального наведения был ограничен 12 градусами, однако при этом возимый боезапас составлял 100 выстрелов. С началом поставок 2С1 в Сирию из СССР, САУ Т-34/122 были вытеснены сначала из элитных подразделений, а потом и вовсе были отправлены на хранение.

Назначение и внешний вид 2С1 напоминают её аналог — самоходную гаубицу M108. На момент принятия на вооружение в 1970 году 2С1 превосходила M108 по основным параметрам: дальности стрельбы ОФС (15,2 км против 11,5), запасу хода (500 км против 350), скорости движения (60 км/ч против 56), была легче на 5270 кг, но при этом максимальная скорострельность гаубицы 2А31 составляла 4—5 выстрелов в минуту против 10 у M103. Однако производство M108 к моменту принятия на вооружение САУ 2С1 уже было закончено, так как Министерство обороны США сочло возможности по дальнейшей модернизации 105-мм гаубиц ограниченными, а саму машину неоправданно дорогостоящей, и предпочло сосредоточиться на изготовлении 155-мм самоходной гаубицы M109. Осколочно-фугасное действие у цели 122-мм снарядов приблизительно равнялось 105-мм снарядам. Приведённая площадь поражения открыто расположенной живой силы в положении лёжа у 122-мм снаряда 53-ОФ-462 составляла 310 кв. м. против 285 кв.м. у фугасного 105-мм снаряда M1. В начале 1970-х годов на вооружение 122-мм гаубиц 2С1, Д-30 и М-30 поступили новые боеприпасы 3ОФ24. Вместо тротила в качестве взрывчатого вещества был использован состав A-IX-2, благодаря чему эффективность снарядов 3ОФ24 по сравнению с 53-ОФ-462 была увеличена в 1,2—1,7 раза. С 1982 года на вооружение 122-мм гаубичных систем поступил снаряд 3ОФ56 и 3ОФ56-1 повышенного могущества.

Из положительных качеств, западными специалистами отмечается высокая маневренность и сравнительно небольшая масса САУ, позволяющая осуществлять применение 2С1 совместно с плавающими БМП и БТР. Кроме того, в отличие от самоходных гаубиц США, на 2С1 имеется прицел прямой наводки, а в боекомплект входят кумулятивные боеприпасы для борьбы с бронетехникой противника. Из недостатков отмечалось слабое бронирование корпуса, которое позволяет защищать экипаж только от лёгкого стрелкового оружия и осколков снарядов, отсутствие зенитного пулемёта на командирской башенке, ограниченный правый сектор обзора у механика водителя, а также раздельно-гильзовое заряжание, ограничивающее автоматизацию процессов заряжания.

После перехода полевой артиллерии стран НАТО на единый калибр 155 мм советские мотострелковые полки стали существенно проигрывать по огневому могуществу соответствующим западным соединениям, поэтому для замены полковых 122-мм гаубиц Д-30 и 2С1 была начата разработка новых 152-мм гаубиц 2А61 и 2С18. Однако серийное производство новых образцов полковой артиллерии так и не было начато. Вместо этого были развёрнуты работы по созданию 120-мм универсального самоходного артиллерийского орудия 2С31. Несмотря на то, что САУ 2С1 к 1990-м годам устарела, ряд государств продолжил её использование. В России и Польше разработана программа модернизации устаревших САУ 2С1 с переводом их на калибр 120 мм.

Операторы

Современные

-Азербайджан — 46 единиц 2С1, по состоянию на 2014 год
-Алжир — 140 2С1, по состоянию на 2014 год[40], всего поставлено 145 единиц
-Ангола — некоторое количество, по состоянию на 2014 год
-Армения — 10 единиц 2С1, по состоянию на 2014 год
-Белоруссия — 198 единиц 2С1, по состоянию на 2014 год, всего поставлено 239 единиц
-Болгария — 48 единиц 2С1, по состоянию на 2014 год, всего поставлено 686 единиц
-Вьетнам — количество и статус неизвестны
-Демократическая Республика Конго — 6 единиц 2С1, по состоянию на 2014 год
-Йемен — 25 единиц 2С1, по состоянию на 2014 год
-Казахстан — 120 единиц 2С1, по состоянию на 2014 год
-Киргизия — 18 единиц 2С1, по состоянию на 2014 год
-Республика Конго — 3 единицы 2С1, по состоянию на 2014 год
-Куба — 40 единиц 2С1 и 2С3, по состоянию на 2014 год
-Польша — 290 единицы 2С1, по состоянию на 2014 год, всего поставлено 533 единицы 2С1
-Россия:
-Сухопутные войска России — 2200 единиц 2С1, из них 1800 на хранении, по состоянию на 2014 год
-Морская пехота России — 95 единиц 2С1, по состоянию на 2014 год
-Пограничные войска России — 90 единиц 2С1, 2С9 и 2С12, по состоянию на 2014 год
-Румыния — 6 единиц 2С1 и 18 единиц Model 89, по состоянию на 2014 год, всего поставлено 48 единиц 2С1
-Сербия — 67 единиц 2С1, по состоянию на 2014 год, всего поставлено 75 единиц 2С1
-Сирия — 400 единиц 2С1, по состоянию на 2014 год
-Судан — 51 единица 2С1, по состоянию на 2014 год
-США — 19 единиц 2С1 поставлены в период с 1992 по 2010 год, точное назначение поставок неизвестно, официально поставлялись для обучения; возможно, с целью изучения конструктивных решений
-Туркмения — 40 единиц 2С1, по состоянию на 2014 год
-Узбекистан — 18 единиц 2С1, по состоянию на 2014 год
-Украина:
-Сухопутные войска Украины — 300 единиц 2С1, по состоянию на 2014 год
-Морская пехота Украины — 12 единиц 2С1, по состоянию на 2014 год
-Уругвай — 6 единиц 2С1, по состоянию на 2014 год
-Финляндия — 36 единиц 2С1 (используются под обозначением PsH 74), по состоянию на 2014 год
-Хорватия — 8 единиц 2С1, по состоянию на 2014 год, всего поставлено 30 единиц 2С1
-Чад — 10 единиц 2С1, по состоянию на 2014 год
-Эритрея — 32 единицы 2С1, по состоянию на 2014 год
-Эфиопия — некоторое количество, по состоянию на 2014 год, всего поставлено 82 единицы 2С1
-Южная Осетия — 42 единицы 2С1 и 2С3, по состоянию на 2008 год
-Южный Судан — 12 единиц 2С1, по состоянию на 2014 год.

Бывшие

-Афганистан — всего поставлено 15 единиц 2С1
-Босния и Герцеговина — 24 единицы 2С1, по состоянию на 2013 год
-Венгрия — более 153 единиц 2С1 на хранении, по состоянию на 2010 год
-ГДР — 374 единицы 2С1 поставлено из СССР в период с 1979 по 1989 год
-Грузия — 20 единиц 2С1, по состоянию на 2008 год
-Египет — всего поставлено 76 единиц 2С1
-Зимбабве — всего поставлено 12 единиц 2С1
-Ирак — 50 единиц 2С1 поставлено из СССР в период с 1979 по 1980 год, ещё 100 единиц 2С1 поставлено в период с 1987 по 1989 год. С 2006 года сняты с вооружения
-Ливия — некоторое количество 2С1, по состоянию на 2013 год, всего поставлено 162 единицы 2С1
-Словакия — 1 САУ 2С1 на вооружении и 45 единиц на хранении, по состоянию на 2010 год, всего поставлена 51 единица 2С1
-Словения — всего поставлено 8 единиц 2С1
-Того — всего поставлено 6 единиц 2С1
-ФРГ — 372 единицы 2С1 получены после объединения с ГДР. Из них: 228 единиц продано в Швецию на запчасти для МТ-ЛБу, 72 единицы 2С1 проданы в Финляндию, 50 единиц использовано в качестве мишеней на полигонах, 11 единиц продано в США, остальные, возможно, на хранении или подверглись демилитаризации
-Чехия — всего поставлено 49 единиц 2С1
-Чехословакия — 150 единиц 2С1 поставлено из СССР или ПНР в период с 1980 по 1987 год
-Югославия — 100 единиц 2С1 поставлено из СССР в период с 1982 по 1983 год, перешли к образовавшимся после распада государствам
-НДР Йемен — 50 единиц 2С1 поставлено из СССР в 1989 году

как появилась и развивается «цветочная» артиллерия России — РТ на русском

4 июля 1967 года советское правительство приняло постановление, открывшее новую страницу в истории отечественной артиллерии. Документ положил начало созданию и развитию боевых машин с цветочными наименованиями. В 1970-е годы на вооружение армии СССР были приняты самоходные комплексы «Гвоздика», «Акация», «Тюльпан», «Пион», а также «Гиацинт», имевший буксируемую модификацию. Эти арт-системы в модернизированном виде по-прежнему входят в арсенал российских ВС, многие из них успешно применяются в спецоперации на Украине. По мнению экспертов, созданные в СССР боевые «цветки» продолжают вносить большой вклад в обеспечение безопасности России.

55 лет назад Совет Министров СССР принял постановление № 609-201 о создании четырёх новых самоходных артиллерийских комплексов: «Гвоздика», «Фиалка», «Акация» и «Тюльпан». Так началась история знаменитой «цветочной» артиллерии нашей страны. Этот класс военной техники внёс огромный вклад в обеспечение безопасности СССР в годы холодной войны, продолжает служить России и совершенствоваться в наши дни.

Как заявил в беседе с RT кандидат военных наук Сергей Суворов, запущенные советским правительством проекты по разработке боевых «цветков» вдохнули вторую жизнь в развитие отечественной артиллерии, которая на тот момент отставала от западной.

Также по теме

«Прорывные разработки»: какой вклад внёс Борис Шавырин в развитие отечественного миномётного и ракетного оружия

10 мая 1902 года родился отечественный оружейник Борис Шавырин. Он стал одним из главных создателей советского миномётного оружия. Его…

Ответственность за такую ситуацию эксперт возложил на Никиту Хрущёва и отдельных высокопоставленных военачальников, которые направляли огромное количество ресурсов на ракетизацию Вооружённых сил в ущерб совершенствованию других средств поражения.

«Хрущёв посчитал, что заниматься развитием крупнокалиберной ствольной артиллерии бессмысленно. Он был одурманен идеей, что решающее слово в любых войнах — за ракетами, но, как показала практика конфликтов тех лет и сценарии возможной войны с НАТО, это было глубоко ошибочное суждение», — отметил Суворов.

Как рассказал эксперт, с 1950-х годов западные страны сосредоточили усилия на создании образцов самоходных артиллерийских установок (САУ) нового поколения, способных быстро выдвигаться на огневые рубежи и почти молниеносно менять позиции после залпа.

В результате возник риск того, что в потенциальном столкновении страны НАТО получат ощутимое огневое преимущество на линии фронта или с помощью артиллерии массово применят тактическое ядерное  оружие малой и сверхмалой мощности против СССР и его союзников в Восточной Европе.

• Самоходный артиллерийский комплекс «Гвоздика»
• © Музей Победы

«САУ — это не только серьёзная огневая поддержка наземных формирований, это ещё и потенциальные носители специальных боеприпасов, то есть снарядов с ядерными боезарядами. В годы холодной войны Советский Союз не мог позволить себе и дальше отставать в сфере крупнокалиберной самоходной артиллерии», — пояснил Суворов.

Самоходные пушки и миномёты



Вскоре после выхода постановления № 609-201 были запущены проекты, призванные пополнить «цветочное» семейство ещё четырьмя артиллерийскими комплексами: «Астра», «Ландыш», «Пион» и «Гиацинт».

Таким образом, по состоянию на конец 1960-х годов советская промышленность работала над восемью проектами перспективных боевых машин. В дальнейшем три из них — «Астра», «Ландыш» и «Фиалка» — не получили развития, оставшись на уровне опытных разработок, остальные пять артиллерийских «цветков» были приняты на вооружение ВС СССР и пошли в серийное производство.

Первой САУ, которая пополнила арсенал советской армии, стала «Гвоздика». Она применялась сухопутными войсками и подразделениями морской пехоты. Выпуск артиллерийской установки был налажен на Харьковском тракторном заводе им. Серго Орджоникидзе в 1972 году.

Также по теме

«Укрыться от залпа невозможно»: как самоходные огнемёты «Солнцепёк» помогают решать задачи в ходе спецоперации

Минобороны России распространило кадры выполнения боевой задачи экипажем тяжёлой огнемётной системы ТОС-1А «Солнцепёк» в ходе…

«Гвоздика» представляла собой плавающую 122-мм гаубицу с возможностью кругового обстрела целей. Самоходка создавалась на основе буксируемой гаубицы Д-30 и могла применять те же боеприпасы.

Максимальная дальность стрельбы из «Гвоздики» осколочно-фугасным снарядом составляла 15,3 км, активно-реактивными боеприпасами — 21,9 км. Для более точного поражения всех типов целей, в том числе движущихся, САУ могла выстреливать снарядом с лазерным наведением «Китолов-2».

Следом за «Гвоздикой» на вооружение ВС СССР была принята более мощная самоходная артустановка «Акация» с пушкой калибра 152 мм. Официально она вошла в арсенал Советской армии в 1971 году. Самоходка разрабатывалась на базе буксируемой пушки-гаубицы Д-20. Внутреннее устройство этого орудия, его баллистика и боеприпасы были оставлены без изменений.

«Акация» вмещала 40 снарядов. Впервые в мире в этой САУ была применена боеукладка с высоким уровнем механизации и автоматизации процессов заряжания. Она обеспечивала транспортировку и расход боекомплекта из «забронированного» объёма и стрельбу подвозимым боекомплектом, в том числе с грунта.

Позднее боекомплект САУ увеличился до 46 выстрелов, а помимо классических боеприпасов осколочно-фугасного и кумулятивного типа, боевой «цветок» получил управляемые высокоточные снаряды типа «Краснополь» с полуактивной лазерной системой самонаведения.

«Акация» снискала репутацию высокопроходимой, простой и надёжной в эксплуатации машины, которая не требует длительной подготовки для приведения в боеготовность. САУ успешно применялась в боевых действиях в Афганистане и Чечне. Сейчас она находится на вооружении ВС РФ в модернизированном виде и используется в спецоперации на Украине.

Непревзойдённым шедевром советских учёных-артиллеристов стал миномёт «Тюльпан», выполненный в калибре 240 мм. Он был принят на вооружение в 1971 году, заменив в войсках буксируемый миномёт М-240.

Основное предназначение «Тюльпана» — уничтожение зданий, фортификационных сооружений, укреплённых объектов на линии фронта, живой силы и техники противника. Боевое крещение крупнокалиберный самоходный миномёт получил в Афганистане, где наносил удары по огневым точкам моджахедов в каменных завалах и пещерах.

После окончания холодной войны «Тюльпаны» были законсервированы, но с недавних пор их стали возвращать в строй в отремонтированном и модернизированном виде.

Дальность стрельбы «Тюльпана» составляет 9,6—18 км, боекомплект — 40 снарядов, скорострельность — один выстрел в минуту, мощность двигателя — 520 л. с.

Для действий в связке с «Тюльпаном» советская промышленность разработала в первой половине 1970-х годов САУ «Пион» калибра 203 мм. Обе самоходки поставлялись артиллерийским бригадам большой мощности из состава артиллерии резерва Верховного Главнокомандования. Сейчас эти артиллерийские орудия также используются Сухопутными войсками РФ в ходе спецоперации на Украине.

«Пион», как и «Тюльпан», прошёл модернизацию. Усовершенствованная 203-мм самоходка получила наименование «Малка». Дальность стрельбы из неё составляет 37,5 км, масса — 46 т, мощность двигателя — 700 л. с., возимый боезапас — 4/8 единицы, скорострельность — 2,5 выстрела в минуту.

• САУ «Малка» калибра 203 мм
• РИА Новости
• © Рамиль Ситдиков

На современном театре военных действий, помимо 240-мм миномёта, «Малка» способна взаимодействовать с реактивными системами залпового огня (РСЗО) «Град», «Ураган», с пушками «Гиацинт» и гаубицами «Мста-С». Самоходка оснащена новой электроникой, которая позволяет получать целеуказание от носителей комплекса разведки, управления и связи (КРУС) «Стрелец» и беспилотников «Орлан-10».

«Применение комплекса БПЛА с дальнобойной системой «Малка» значительно расширило её потенциал. Появилась возможность использования мощных снарядов на дальних расстояниях с результативностью высокоточного оружия», — говорится в материалах Минобороны.

Также по теме

«Противодействие каналам управления»: как в ходе СВО действует российский комплекс РЭБ «Красуха-С4»

Минобороны РФ продемонстрировало кадры боевой работы мобильного комплекса радиоэлектронной борьбы «Красуха-С4» в ходе спецоперации….

Пятым боевым «цветком» в артиллерийском «букете» СССР стал комплекс «Гиацинт», который был разработан в самоходном и буксируемом вариантах. Наивысших похвал у военных и экспертов эта система удостоилась в модификации САУ. В наши дни она по-прежнему остаётся самым дальнобойным отечественным орудием, за исключением новейшей самоходки «Коалиция-СВ».

Пушка «Гиацинт-С» имеет бо́льшую дульную энергию по сравнению с аналогичными артиллерийскими системами. Дальность стрельбы из самоходки отдельными боеприпасами превышает более 30 км.

В настоящее время российская армия применяет этот боевой «цветок» в модернизированном виде. Современная версия САУ имеет автоматизированную систему управления наведением и огнём (АСУНО) «Механизатор-М» и улучшенную артиллерийскую часть, позволяющую применять новые дальнобойные 152-мм боеприпасы.

Как и другие боевые «цветки», «Гиацинт-С» успешно использовался в Афганистане и Чечне. Сегодня САУ помогает российской армии уничтожать объекты военной инфраструктуры ВСУ.

Современные «цветы»



В беседе с RT военный эксперт Алексей Леонков отметил, что появление «цветочного семейства» позволило советской артиллерии стать более универсальной и мощной.

«Постановление 1967 года ознаменовало начало революции в отечественной артиллерии. Армия СССР получила широкую номенклатуру современных, в основном крупнокалиберных, самоходок и боеприпасов к ним. Эти САУ могли успешно действовать в обороне, прикрывать и поддерживать войска в наступлении, уничтожать почти любые цели в зоне досягаемости», — подчеркнул Леонков.

• САУ «Гиацинт-С» калибра 152 мм
• globallookpress.com
• © MOD Russia

По мнению эксперта, советское поколение «цветочной» артиллерии не только помогает армии выполнять массу боевых задач, но и стало фундаментом для разработки принципиально новых «цветков». Среди них 152-мм самоходное орудие «Мальва», 120-мм комплекс «Флокс», 82-мм подвижный миномёт «Дрок» и 120-мм артиллерийская система «Магнолия».

По словам Сергея Суворова, на сегодняшний день Россия является одним из мировых лидеров в сфере развития самоходной артиллерии. Единственной серьёзной проблемой в данном сегменте эксперт назвал нехватку более совершенных средств разведки и передачи данных расчётам артиллерийских орудий.

«В техническом отношении наша «цветочная» артиллерия ничем не уступает западным образцам, скорее, даже превосходит многие натовские САУ. Серьёзной проблемой является определённое отставание по БПЛА и средствам передачи данных. Однако, как следует из открытых источников, у расчётов наших самоходок в спецоперации есть очень сжатые нормативы на получение координат и поражение целей. Это означает, что проблема, о которой я говорю, уходит с повестки дня», — подытожил Суворов.

122-мм самоходная гаубица 2С1 «Гвоздика»

Страна происхождения Советский Союз Поступил на службу 1971 Экипаж 4 мужчины Размеры и вес Вес 15,7 т Длина 7,26 м Ширина 2,85 м Высота 2,73 м Вооружение Основное орудие 122 мм Длина ствола ? Пулеметы — Вес снаряда 14,08 — 21,76 кг Максимальная дальность стрельбы 15,2 км Максимальная скорострельность 4 — 5 об/мин Диапазон высот — от 3 до + 70 градусов Диапазон перемещения 360 градусов Боеприпасы Основное орудие 40 снарядов Пулеметы — Мобильность Двигатель ЯМЗ-238В дизель Мощность двигателя 240 л. с. Максимальная скорость по дороге 60 км/ч Диапазон 500 км Маневренность Градиент 60% Боковой откос 30% Вертикальная ступенька 0,6 м Траншея 2,4 м Фординг Амфибия

Разработка 2С1 Гвоздика ( гвоздик ) 122 мм самоходная гаубица началась в 1967. Первые прототипы были построены в 1969 году и приняты на вооружение Советская Армия в 1971 году. Производство 2С1 «Гвоздика» началось в 1972 г. Впервые он был замечен публично на параде Войска Польского в 1974 г. Эта артсистема была развернута в большом количестве. Это было экспортируется в ряд советских союзников. Также он видел бой во время многочисленных военных конфликтов. В настоящее время «Гвоздика» находится на вооружении ряда стран.

2С1 Гвоздика оснащена 122-мм нарезной гаубицей Д-32. Это модифицированный вариант т. Буксируемая гаубица Д-30. Он оснащен система помощи при загрузке. Максимальная скорострельность 4-5 снарядов в минуту. минута. Гвоздика совместима со всеми 122-мм боеприпасами. разработан для гаубицы Д-30. К ним относятся фрагментация, HE-FRAG, ТЕПЛОВЫЕ, кассетные, дымовые и осветительные снаряды. Всего перевозится 40 снарядов, обычно 35 осколочно-фугасных и 5 кумулятивных. Максимальный диапазон дальность огня осколочно-фугасным снарядом составляет 15,2 км. По современным меркам такой диапазон весьма ограничен, но еще в конце 1960-х и 1970-х это соответствовало Ассортимент современных артиллерийских систем.

2С1 Экипаж САУ «Гвоздика» состоит из четырех человек, включая командира, наводчика, заряжающего и Водитель.

Халл и башня имеет сварную стальную броневую конструкцию. Защита от огня стрелкового оружия и осколков артиллерийских снарядов. Транспортное средство оснащен системой защиты от ОМП.

2С1 Гвоздика основана на модифицированном МТ-ЛБ шасси многоцелевого бронеавтомобиля. Автомобиль приводится в движение Дизельный двигатель ЯМЗ-238В, развивающий мощность 240 л.с. Транспортное средство амфибия, правда боекомплект приходится сокращать до 30 ракушки для пересечения рек и озер на плаву. На воде транспортное средство приводится в движение гусеницами. Максимальная скорость на воде 4,5 км/ч. САУ 2С1 «Гвоздика» может быть доставлена ​​по воздуху Ан-12, Ил-76, С-130, или аналогичные военно-транспортные самолеты.

Варианты

2С34 «Хоста» — модернизированная версия 2С1 «Гвоздика».

Fire for Effect Артиллерия в Третьей мировой войне Советская команда янки — веб-сайт запуска в конце войны

Я новичок в WWIII: Team Yankee , но у меня есть несколько лет опыта работы с Flames Of War . За это время я действительно полюбил, как работает артиллерия. Идея, что вы можете использовать его, чтобы проявить свою силу воли через стол, чтобы заставить вашего противника реагировать на ваши планы, очень крута, и я думаю, что это добавляет уровень реализма в игру. Большие пушки могут быть хирургическим инструментом, щитом для ваших наступающих юнитов или любым другим из множества тактических вариантов, ограниченных вашим воображением, местностью и составом армии противника. Итак, когда меня познакомили с Team Yankee и увидел артиллерийское вооружение, которое доступно в системе, я изрядно обрадовался! Теперь, с выходом набора «Третья мировая война: Советский Союз », у нас есть целый ряд совершенно новых отличных артиллерийских орудий.

В этой статье я хотел бы поближе рассмотреть могучую советскую артиллерию, которую Battlefront готовит на поле боя WWIII: Team Yankee . У Советов много юнитов, которые борются за начисление очков в обычной игре, и я уверен, что львиная доля будет направлена ​​на танки. Из-за этого мы должны пролить свет на эти юниты, чтобы вы могли выбирать, какое оружие подходит именно вам, и при этом составлять гибкий список армий.

2С1 Гвоздика

Гвоздика — хороший вариант для советской артиллерии. С точки зрения специальных правил, это довольно типично с артиллерийским шаблоном, Antitank 4, 3+ Firepower и Smoke. При стрельбе прямой наводкой это дальность 24 и AT 21, Brutal, HEAT, Slow Firing. Эти характеристики означают, что это достойный вариант для бомбардировок, а его стрельба прямой наводкой (если вы можете подобраться достаточно близко) достаточно хороша для стрельбы по танкам с двойной нагрузкой, если нет других вариантов. Несмотря на это, на первый взгляд, вы можете захотеть рассмотреть другие более мощные варианты, такие как «Акация» или ТОС-1, но это может быть ошибкой. Гвоздика экономически эффективна, поскольку 3 машины дают 5 очков, но, что наиболее важно, это выбор построения для всех формирований в книге, кроме (что неудивительно) десантно-штурмовой роты. Это позволяет очень легко вписаться в вашу силу. Если вы опасаетесь, что у вас слишком низкая точка останова для вашего построения(ий) в вашей армии, Гвоздика может повысить ваши шансы остаться на поле боя, предоставляя при этом приличное, гибкое оружие.

Тяжелая самоходная гаубица 2С3 «Акация»

Это советский вариант тяжелой пушки. Акация похожа на меньшую Гвоздику, но вы добавляете огневую мощь 2+. Стрельба прямой наводкой по танкам из «Акации» не так уж хороша, поскольку ПТ всего 14, но ее огневая мощь — Авто! Если вам нужно стрелять прямой наводкой по окопавшейся пехоте или тем, кто укрывается в зданиях, это орудие очень мощное. Действительно интересный вариант с этим орудием — снаряд «Крансополь». Это гаубичный снаряд с лазерным наведением с минимальной дальностью стрельбы 16 и максимальной 88 дюймов. Он не получает штрафов за использование на большом расстоянии и управляется наблюдателем. Кроме того, он пробивает верхнюю броню танка на AT 4. Но что действительно страшно, так это то, что Краснопол используется против более легких целей. Это потому, что у него есть правило жестокости, поэтому пехота, пораженная им, перебрасывает успешные спасброски (тогда тест огневой мощи проходит успешно). Кроме того, снаряд «Краснополя» — это не артиллерийский шаблон, а индивидуальный выстрел для каждого орудия, так что потенциально можно получить несколько выстрелов по цели на шаге стрельбы. Когда вам срочно нужно уничтожить цель, вам подойдет батарея Акаций с улучшением Краснополь. Вы получаете гибкость с обычной артиллерией и стрельбой прямой наводкой и ужасающую хирургическую точность от специальных боеприпасов и все это из 1 оружия!

Реактивная установка БМ-21 «Град»

Проверенный вариант советской артиллерии. БМ-21 «Град» — относительно легкое оружие с АТ 3 и огневой мощью 4+, но оно использует шаблон залпа для охвата большой площади. Это также очень дешево с точки зрения очков: 4 очка за 3 пусковые установки. Будучи ракетной установкой залпового огня, она не может стрелять прямой наводкой, но может запускать дым. БМ-21 «Град» — ваш выбор, если вы ищете простой и дешевый вариант для борьбы с пехотой или контрбатарейного огня против другой артиллерии. Он не является разрушительно мощным, но позволит вам вставить шаблон залпа в свой список армий, не пожирая слишком много очков, которые вы можете сохранить для танков или самолетов!

Ракетная установка БМ-27 «Ураган»

Это БМ-21, но на стероидах! Пусковая установка аналогична, но имеет увеличенную дальность и лучшую огневую мощь и противотанковую защиту. Большая разница здесь в том, что эти пусковые установки также имеют правило Minelets, поэтому они обеспечивают некоторые эффекты отказа. В целом, Hurricane по-прежнему больше подходит для борьбы с войсками, чем что-либо еще, но, учитывая, что у него есть AT 4 и огневая мощь 3+, он все еще может уничтожить странный танк с помощью лучших попаданий в броню, что делает этот вариант более гибким, чем БМ-21 Град.

Термобарическая ракетная установка ТОС-1

Когда я увидел это устройство, я удивился… по сути, это огнемет, использующий шаблон залпа! К счастью, значение ПТ всего 2, так что как противотанковое оружие оно не имеет большого значения. Но на этом ограничения этого оружия заканчиваются. С большим шаблоном, огневой мощью Auto и рейтингом Brutal это означает, что когда вы наносите удары по пехоте противника, они должны перебросить успешные спасброски. Окопы или здания, обеспечивающие пуленепробиваемое укрытие, не имеют ценности из-за автоматической огневой мощи. 3 пусковые установки стоят 10 очков, поэтому брать их дорого (оправданно), но это оружие просто сотрет вражескую пехоту с доски. Если ваш противник использует много пеших войск, это вариант, которого вы ждали… и которого он всегда боялся.

Наблюдательный пункт БМП-1

У вас есть лишняя БМП-1? Если нет, иди и возьми. Хотя технически БМП-1 «Обсервер» не является артиллерией, эта установка идет рука об руку с советскими артиллерийскими средствами. Причина, по которой он вам нужен, заключается в том, что советские войска получают унылый навык 5+. На поле боя WWIII: Team Yankee это не такая уж большая проблема, когда большую часть работы выполняют ракеты и 100+ мм пушки, но попытка выкинуть 5+ (или 6, если шаблон перекрывает рельеф) сгорит быстро увеличить свой диапазон в рулонах. Поскольку у БМП-1 «Обсервер» есть специальное правило «Обсервер», он может снизить вашу дальность в попытках до 4+. Это все еще не самое лучшее в игре, но для 1 очка это важно, если вы тратите свои драгоценные очки на артиллерию.

Пусть льется огонь

Если вы рассматривали возможность игнорирования вариантов артиллерии при составлении армейских списков из WWIII: Советская, , я надеюсь, что эта статья помогла изменить ваше мнение. Удивительное множество танков, БМП и самолетов, которые эта книга вводит в игру, может по понятным причинам отвлечь вас от скромной дальней огневой поддержки. Но, как мы уже видели, у больших орудий и ракетных установок есть все необходимое, чтобы не только уничтожить силы вашего противника, но и определить ход битвы, используя дым и минеты. Если ваш противник считает, что его пехота в здании в безопасности, введите его в ТОС-1 и сожгите! Если он или она скроет свои танки из виду, пошлите за ними снаряд Краснополя с лазерным наведением! При осторожном и изобретательном использовании новой потрясающей советской артиллерии вам негде будет спрятаться, когда вы проецируете гнев Красного Знамени на поле боя.





Автор Люк ГловерОпубликовано 16 ноября 2020 г. 13 ноября 2020 г. Рубрики Третья мировая война: СоветыМетки Список Строительство, Советский, Третья мировая война вторжения России в Украину, в ближайшее время нет никаких признаков завершения, поскольку силы Кремля встречают упорное сопротивление и все чаще прибегают к обстрелам городов, чтобы попытаться добиться значительных успехов. В такой обстановке мы, скорее всего, увидим только эскалацию применения русскими артиллерии. В то время как силы Москвы потерпели неудачу во многих областях, артиллерийские возможности российской армии не что иное, как ужасающие. Вот полное изложение многих систем, находящихся в распоряжении России, и все они в настоящее время развернуты на поле боя в Украине.

Еще с советских времен артиллерия играла центральную роль в военной доктрине Кремля и по-прежнему необходима для наступательных операций современных российских вооруженных сил. Вызывает тревогу тот факт, что многочисленные сообщения до сих пор подчеркивали явно неизбирательное применение российскими наступательными вооружениями, в том числе артиллерийскими снарядами, среди гражданского населения, что в результате привело к предсказуемым разрушениям. Если артиллерия начнет более широко использоваться в этих сценариях, неизбежно, что такие инциденты будут только множиться. Другими словами, у России есть возможность обрушить ужасающие заграждения на гражданские районы, вызывая разрушения в Европе, подобных которым мы не видели со времен Второй мировой войны.

Конечно, артиллерия нужна не только для подавления сопротивления в осажденных городах. Тем не менее, характер конфликта до сих пор и тот факт, что российская авиация, по-видимому, оказала ограниченное влияние на наземную войну, дает возможность того, что боевые действия вот-вот вступят в новую фазу, в которой будут преобладать артиллерийские обстрелы. В частности, украинская столица Киев, которая стала бы ключевым призом, если бы Москве удалось ее захватить, может оказаться под еще более ожесточенными артиллерийскими обстрелами.

Поскольку Россия уже собрала огромное количество артиллерийских систем на Украине, Зона боевых действий профилировала системы, которые до сих пор были идентифицированы как активные в операции вторжения.

Самоходная и буксируемая артиллерийская установка

2С7 «Пион»/2С7М «Малка»

Разрабатываемая в конце 1960-х гг. орудие на гусеничном шасси с цельносварной стальной броней. Проект был разработан Кировским заводом, который также производил основной боевой танк Т-64.

Первоначально известная как «Пион» (в России пион, разновидность цветка), 2С7 поступила на вооружение СССР примерно в 1975 году, и, по оценкам, было произведено более 1000 экземпляров. За оригинальной моделью последовала улучшенная 2С7М «Малка», в которой были изменены шасси, двигатель, система загрузки боеприпасов и система управления огнем.

Модернизированная самоходная артиллерийская установка 2С7М «Малка»., Пресс-служба Ростеха/ТАСС через Getty Images

В целом шасси 2С7 разделено на четыре отсека: водительский, силовой, экипажный и задний, и вмещает семь членов экипажа, вместе с местом для переносного зенитно-ракетного комплекса (ПЗРК). Машина имеет передний бульдозерный отвал, позволяющий закапываться на собственную огневую позицию, и пространство для отдачи сзади для обеспечения устойчивости.

Пушка 2С7 или 2С7М с маркировкой «Z», которая применялась на многих российских машинах, участвовавших в вторжении в Украину: дальность 23 мили. В машине перевозится четыре снаряда (увеличено до восьми в 2С7М), а в сопровождающих машинах находится больше боеприпасов, которые затем доставляются с помощью ручных тележек.

Основные типы боеприпасов включают осколочно-фугасные, осколочно-фугасные/реактивные (дальность 30 миль), бетонобойные и тактические ядерные снаряды.

• Украинский прототип кевларовой боевой машины присоединился к войне с Россией

  Автор: Джозеф Тревитик

  Автор: Томас Ньюдик

  Опубликовано в Зона боевых действий

• Правда о российских устрашающих термобарических ракетных установках ТОС-1А теперь в Украине

  Автор: Томас Ньюдик

  Опубликовано в Зона боевых действий

• Украинский прототип боевой машины с кевларовым покрытием присоединился к борьбе с Россией

  Джозеф Тревитик

  Опубликовано в Зона боевых действий 2 биплана для войны в Украине

  Автор: Томас Ньюдик

  Опубликовано в Зона военных действий

Система обращения с боеприпасами может обеспечить скорострельность два выстрела в минуту, увеличенную до 2,5 выстрелов в минуту в 2С7М.

Как и большинство военных машин советской разработки, 2С7 оснащен системой защиты от ядерного, биологического и химического оружия.

Как и Россия, 2С7 состоит на вооружении и Украины.

2С19 Мста-С

Разработанная в 1980-х годах, «Мста» предназначалась для замены более ранних советских 152-мм самоходных артиллерийских установок 2С3 и 2С5 и сохраняла боеприпасы того же калибра. Новая система была развернута незадолго до распада Советского Союза, при этом каждая батарея обычно имела шесть орудий. Всего в каждом полку обычно было три батареи.

Самоходная гаубица «Мста-С» во время боевых учений войск Южного военного округа на полигоне Молькино., Виталий Тимкив/ТАСС via Getty Images

К 2020 году около 600 экземпляров самоходных гаубиц «Мста-С». Считалось, что S были завершены, в них использовалось шасси, заимствованное у основных боевых танков, включая подвеску и ходовую часть Т-80 и дизельную силовую установку от Т-72.

Машина состоит из отделения водителя в передней части, башни в центре и силовой установки в задней части. В составе экипажа пять человек. Оборонительное вооружение состоит из 12,7-мм крупнокалиберного пулемета на крыше.

Передний бульдозерный отвал используется для подготовки огневых позиций и преодоления препятствий.

На втором видео показана российская бронеколонна, которая, как сообщается, подверглась нападению со стороны украинских сил, включая две явно брошенные 2С19 Мста-С:

Основное орудие — 2А64, стреляющее осколочно-фугасным снарядом на расстояние 15 миль. . Другие боеприпасы включают в себя осколочный снаряд, увеличивающий дальность действия до 18 миль, суббоеприпасы с осколочно-фугасными противотанковыми (кумулятивными) бомбами, снаряд радиоэлектронной борьбы, дымовой снаряд и снаряд с лазерным наведением «Краснополь». Последняя наводится на цель в конечной фазе с помощью установленного на треноге лазерного целеуказателя. Скорострельность составляет от семи до восьми выстрелов в минуту. Всего боезапас составляет 50 выстрелов, а перезарядка пушки может производиться во время стрельбы с помощью конвейерной системы в задней части башни.

В варианте 2С19М точность и быстродействие орудия повышены за счет добавления автоматической системы управления огнем пушки, САУ, с баллистическим вычислителем, системой спутниковой навигации и системой автоматической наводки орудия .

2С19 Мста-С находится на вооружении как России, так и Украины.

2А65 Мста-Б

Близким к Мста-С (где S означает самоходный) является буксируемый вариант той же 152-мм пушки/гаубицы, 2А65 Мста-Б. Он стреляет теми же типами боеприпасов, что и «Мста-С», и может доставить осколочно-фугасный снаряд на расстояние до 15 миль.

Боевая машина 2А65 «Мста-Б» во время учений в Ростовской области в начале этого года. , Пресс-служба Минобороны России через AP

2С3 «Акация»

2С3 «Акация» возникла в результате потребности 1967 года в новой 152-мм самоходной артиллерийской установке для Советской Армии.

Основное орудие 2А33 представляет собой вариант буксируемой артиллерийско-гаубичной части Д-20 и использует те же боеприпасы, а гусеничное шасси основано на шасси зенитно-ракетного комплекса «Круг» (SA-4 Ganef). , но с более мощным дизелем и модернизированной подвеской.

САУ 2С3 «Акация» на учениях., Минобороны России

Поступление на вооружение последовало примерно в 1971 г. Первоначально 2С3 развертывалась на базе 18 танковых дивизий и 18 мотострелковых дивизий. Батарея обычно состоит из шести 2С3, по три батареи в каждом полку.

Объемы производства 2С3 огромны: считается, что было произведено около 10 000 экземпляров.

В основе 2С3 лежит машина с тремя отсеками: водительским, силовым агрегатом и башней в задней части. На цельносварной стальной броневой башне для самообороны установлен 7,62-мм пулемет.

Отвал для окопа обычно устанавливается в передней части корпуса для подготовки огневой позиции.

В кормовой части корпуса предусмотрено место для боекомплекта на 33 выстрела, а на модернизированных 2С3М и 2С3М1 можно разместить еще 12 снарядов. Обычно дополнительные боеприпасы перевозятся на грузовике 6×6 и загружаются через люк в башне 2С3. Два переносчика боеприпасов в подвозчике боеприпасов поддерживают экипаж из четырех человек в самой 2С3.

Основным боеприпасом является осколочно-фугасный снаряд с максимальной дальностью 11,5 миль. Можно стрелять широким спектром других боеприпасов, в том числе осколочно-фугасными противотанковыми (кумулятивными), осколочно-фугасными реактивными снарядами, бронебойными, осветительными, дымовыми, зажигательными, стрелковыми, разбрасываемыми минами и Краснополем с лазерным наведением. снаряд.

Несмотря на введение 2С19 «Мста-С», 2С3 остается широко распространенной на вооружении России, о чем свидетельствует ее появление в украинском конфликте. Украина также использует 2С3.

2С1 «Гвоздика»

122-мм самоходная артиллерийская установка времен холодной войны 2С1 «Гвоздика» создавалась одновременно со 152-мм 2С3.

Комплекс сочетает в себе орудие на базе 122-мм буксируемой пушки-гаубицы Д-30 и гусеничное шасси на базе многоцелевой бронированной гусеничной машины МТ-ЛБ.

Самоходная артиллерийская установка 2С1 «Гвоздика» во время имитационных контртеррористических учений Балтийского флота., Виталий Невар/ТАСС через Getty Images

2С1 впервые поступила на вооружение Советского Союза примерно в 1972 году, было построено более 100 000 экземпляров. до 1991 года, когда производство было прекращено. В советское время 2С1 выпускались на базе 36-й артдивизии и 36-й мотострелковой дивизии, а танковых дивизий было 72. Первоначально в каждом дивизионе 2С1 было три батареи по шесть орудий в каждой.

Цельносварной стальной корпус состоит из трех отсеков: места водителя, силового агрегата и башни в кормовой части. Экипаж из четырех человек на самой машине поддерживается двумя заряжающими боеприпасы, которые находятся на машине подвоза боеприпасов.

Помимо того, что 2S1 является амфибией, у него есть несколько других новых особенностей, в том числе уровни подвески, которые можно изменять для облегчения транспортировки в грузовом отсеке самолета, и два различных варианта гусениц, причем более широкие доступны для движения по болотистой или заснеженной местности.

Основное орудие 2А31 способно вести постоянную скорострельность от пяти до восьми выстрелов в минуту, машина несет 40 снарядов: обычно 32 осколочно-фугасных, шесть дымовых и два осколочно-фугасных противотанковых/плавниковых снаряда. стабилизированный. Стандартный осколочно-фугасный снаряд может быть выпущен на дальность 9,5 миль. Другие варианты боеприпасов включают листовки, осколочно-фугасные / реактивные (дальность 13,5 миль), бронебойно-фугасные, флешетные и осветительные. Другим вариантом является снаряд «Китолов-2» с лазерным наведением, который во многом аналогичен описанному выше «Краснополю».

Хотя российские военные, по-видимому, планировали поэтапный отказ от артиллерийских орудий калибра 122 мм, а прямая замена 2С1 не была разработана, эта система продолжает использоваться сегодня наряду с более современной 152-мм артиллерийской установкой 2С19.

2С1 был построен в Харькове и также широко распространен на вооружении Украины.

Буксируемая гаубица Д-30, которая обеспечивает вооружение 2С1 «Гвоздика», также появилась у российских сил на Украине:

Самоходные минометы

2С4 Тюльпан

Самоходный миномет 2С4 Тюльпан («Тюльпан») впервые поступил на вооружение Советской Армии примерно в 1975 году. Всего было изготовлено около 400 экземпляров.

Хотя ранее поступали сообщения о выводе 2С4 из состава российских войск, из-за ее ограниченной дальности и низкой скорострельности, очевидно, что она все еще находится на вооружении, вероятно, в настоящее время в основном использует снаряд с лазерным наведением «Смельчак».

Самоходный миномет 2С4 «Тюльпан» во время тактических учений артиллерийских подразделений Восточного военного округа на Сергеевском полигоне в 2017 г., Юрий Смитюк/ТАСС через Getty Images

В 2С4 используется адаптированное гусеничное шасси от зенитно-ракетного комплекса «Круг» (SA-4 Ganef), но с более мощным дизельным двигателем и модернизированной подвеской.

Система управляется экипажем из четырех человек на самой машине, еще пять солдат перевозятся на машине поддержки, обычно на грузовике с колесной формулой 6×6 или многоцелевой бронированной гусеничной машине МТ-ЛБ.

Гладкоствольный миномет 2Б8, перевозится на верхней части корпуса в горизонтальном положении вместе с большой опорной плитой. Два магазина барабанного типа внутри цельносварного стального бронекорпуса вмещают 40 минометных мин.

Машина оснащена передним бульдозерным отвалом, позволяющим окапываться на своей огневой позиции, и 7,62-мм пулеметом для самообороны.

Двумя основными типами минометных бомб являются обычные осколочно-фугасные с максимальным радиусом действия 6 миль и осколочно-фугасные с реактивным усилием (с радиусом действия 11 миль).

Снаряд с лазерным наведением «Смельчак» был разработан в 1980-х годах и имеет максимальную дальность 9,7 мили. Он работает совместно с передовым артиллерийским наблюдателем и наводится на цель на конечном этапе с помощью лазерного целеуказателя.

2С23 «Нона-СВК»

Эта 120-мм самоходная артиллерийская установка/миномет — одна из наиболее современных артиллерийских орудий, развернутых и поступивших на вооружение в самом конце советской эпохи, хотя первоначально в небольшом количестве.

120-мм минометные боеприпасы, используемые в 2С23, также используются на двух различных шасси гусеничных боевых машин 2С9 «Нона-С» и 2С31, а также на буксируемой 2Б16 «Нона-К».

Образцы самоходного миномета 2С23 «Нона-СВК» на репетиции военного парада в честь Дня Победы., Кирилл Кухмар/ТАСС через Getty Images

Управляемая экипажем из четырех человек, 2С23 базируется на модифицированном шасси БТР-80 с колесной формулой 8х8 и минометом, установленным в башне над носовой частью корпуса. Обычно 2С23 используется мотострелковыми дивизиями, наряду с БТР, а также морской пехотой.

120-мм 2А60 — это нарезное орудие-миномет, которое также может использоваться для стрельбы прямой наводкой, а для самообороны имеется 7,62-мм пулемет.

Всего в цельносварном стальном бронекорпусе машины размещается 30 минометных выстрелов, включая осколочно-фугасные с максимальной дальностью 5,5 миль, реактивные осколочно-фугасные (с дальностью 8 миль) и осколочно-фугасный противотанковый оперенный стабилизатор (HEAT). Снаряд с лазерным наведением, известный как Китолов-2М, также, вероятно, будет доступен.

2С9 «Нона-С»

Еще одна 120-мм самоходная артиллерийская установка 2С9 «Нона-С» впервые появилась в начале 1980-х годов и предназначался для использования в качестве десантно-штурмовой машины. Таким образом, он может обеспечивать обычную артиллерийскую поддержку, заменяя буксируемые минометные и гаубичные системы, а также в качестве противотанкового средства для стрельбы прямой наводкой.

Несмотря на свое авиадесантное происхождение, 2С9 также используется в регулярных сухопутных войсках и морской пехоте, и считается, что было произведено около 1000 экземпляров.

Стрельба из самоходных минометов 2С9 «Нона-С» во время учений батальона Тихоокеанского флота ВМФ России на полигоне Клерк., Юрий Смитюк/ТАСС через Getty Images

Шасси, используемое в 2С9, основано на плавающей боевой машине десанта с алюминиевым корпусом БТР-Д и имеет экипаж из четырех человек. Корпус разделен на три отсека: отсек управления, боевой отсек и силовой агрегат. Имеется бортовое хранилище на 25 выстрелов 120-мм боеприпасов к казнозарядному миномету 2А51, который может производить от шести до восьми выстрелов в минуту. Доступны те же варианты минометных выстрелов, что и для 2С23 «Нона-СВК», плюс белый фосфорный и дымовой. Со стандартными осколочно-фугасными боеприпасами цели могут быть поражены на расстоянии 5,5 миль, увеличенном до 8 миль с использованием реактивных осколочно-фугасных снарядов.

2С9 можно транспортировать по воздуху на самолетах Ил-76, а также сбрасывать с высоты от 300 до 1500 м.

И Россия, и Украина используют 2С9.

Реактивные системы залпового огня

БМ-30 «Смерч»

Самая мощная реактивная система залпового огня (РСЗО) на вооружении России — БМ-30 «Смерч», разработанная в конце 1970-х годов и впервые идентифицированная западной разведкой в 1983 г.

Штатно Смерч дислоцируется бригадами по четыре батальона, в каждой из которых 12 9Пусковые установки А52 на базе шасси МАЗ-543М с колесной формулой 8х8, каждая из которых несет по 12 стволов для 300-мм реактивных снарядов, которые могут запускаться индивидуально или залпами.

Ракета-носитель 9А52 для системы БМ-30 «Смерч», на параде. , Виталий В. Кузьмин/Wikimedia Commons

Помимо 12 пусковых установок, полный дивизион также включает в себя различные блоки системы боевого управления на КамАЗ-4310 с колесной формулой 6х6. шасси, ремонтно-эксплуатационные подразделения на шасси ЗИЛ-131 6х6, метеостанции также на шасси ЗИЛ-131, машины топографии на шасси ГАЗ-66 4х4. Перезарядка боеприпасов осуществляется транспортно-заряжающими машинами, в том числе на шасси МАЗ-543М, по 12 выстрелов и краном в каждой.

Максимальная дальность 300-мм реактивных снарядов составляет 43,5 мили, а различные типы включают унитарные осколочно-фугасные суббоеприпасы (с 72 оперенными осколочно-фугасными снарядами, 646 кумулятивно-осколочными снарядами), верхние -ударные противотанковые (с пятью боевыми элементами с инфракрасным наведением или 20 осколочно-фугасными противотанковыми боевыми элементами), противотанковые минные (с 25 отдельными минами) и термобарические. Существует также беспилотный летательный аппарат Р-90 «Типчак», который может работать на расстоянии до 43 миль и оставаться на месте в течение 20 минут.

Также доступно другое семейство ракет серии 9М55, предлагающее аналогичную полезную нагрузку, но увеличенную дальность до 56 миль. Есть данные, что «Смерч» использует боеприпасы серии 9М54 и в Украине. Этот боеприпас был разработан для РСЗО нового поколения «Торнадо-С», и хотя пока нет никаких признаков того, что он был развернут в Украине, его 300-мм управляемые снаряды также совместимы с более ранним «Смерчем».

БМ-27 Ураган

Стреляя 220-мм реактивными снарядами, БМ-27 «Ураган» является средней массой РСЗО на вооружении России и используется с середины 1970-х годов, заменив более старые 240-мм и 200-мм системы.

«Ураган» изначально проектировался как высокомобильный и состоит из 16-зарядной пусковой установки на модифицированном шасси ЗИЛ-135ЛМ с колесной формулой 8×8. Ракеты могут запускаться индивидуально или залпами.

Российская РСЗО БМ-27 «Ураган» во время учений «Восток-2018» на полигоне Цугол., Вадим Савицкий/ТАСС via Getty Images

Помимо пусковых машин, в состав полного дивизиона «Ураган» входит также машина командира на шасси БТР-80 с колесной формулой 8х8, машина начальника штаба на шасси Урал-4320 с колесной формулой 6х6, три машины командира батареи на БТР-80 шасси и три автомобиля старших офицеров батареи на шасси Урал-4320. Дополнительные ракеты доставляются транспортно-заряжающими машинами, также на базе шасси ЗИЛ-135ЛМ, причем на каждую пусковую установку обычно приходится одна или две.

По крайней мере пять типов ракет были идентифицированы как используемые Ураганом. Они имеют максимальную дальность 22 мили и включают осколочные суббоеприпасы (с 30 бомбами), термобарические, кассетные боеголовки (с девятью или 24 противотанковыми минами).

Ураган эксплуатируется как в России, так и в Украине.

БМ-21 «Град»

Пожалуй, самой известной российской РСЗО является «Град», название которой стало известно во время долгой советской войны в Афганистане и снова во время кампаний в Чечне. Впервые система была развернута примерно в 1963 году.

Стреляя 122-мм реактивными снарядами, «Град» состоит из пусковой установки на 40 выстрелов на шасси грузового автомобиля Урал-375Д (БМ-21) с колесной формулой 6х6 или на 36 снарядов на шасси грузового автомобиля ЗИЛ-131 с колесной формулой 6х6. (БМ-21б Град-1).

A Российская БМ-21 Град., Виталий В. Кузьмин/Wikimedia Commons

Полная система «Град» включает в себя пусковые установки БМ-21, машины снабжения боеприпасами, а также ряд различных ракет, которые можно запускать по отдельности или группами. залпы из кабины или дистанционно по 60-метровому кабелю. Максимальная дальность полета ракет составляла 13 миль.

«Град-1» с 36 ракетными установками разрабатывался как система полкового уровня, в отличие от первоначального «Града» дивизионного уровня, и был принят на вооружение с середины 1970-е годы.

«Град-1» имеет несколько иной состав системы: к пусковым установкам БМ-21 присоединяются транспортные машины и машины пополнения боеприпасов. Основной ракетой является осколочно-фугасный снаряд 9М28Ф, но другие варианты включают зажигательные, сигнальные, дымовые и противотанковые мины.

Еще одна недавняя модернизация БМ-21 — «Торнадо-Г», которая внешне похожа, но вооружена новыми ракетами с увеличенной дальностью полета и более мощными боеголовками, по-видимому, также фигурировала в украинском конфликте:

Опять же, оригинальные версии БМ-21 находятся на вооружении России и Украины, последняя, ​​как сообщается, также эксплуатирует некоторые «Грады» на более современном шасси КрАЗ-6322 с колесной формулой 6х6.

ТОС-1А

Уникальной категории российской артиллерии соответствует ТОС-1А, который в России классифицируется как «тяжелый огнемет», но на самом деле представляет собой уникальный тип реактивной системы залпового огня на базе Т -72 шасси танка и стрельба термобарическими ракетами. Вы можете прочитать больше об этом печально известном и неправильно понятом оружии в этой предыдущей статье.

Тяжелая огнеметная система ТОС-1А., Виталий В. Кузьмин/Wikimedia Commons

Хотя еще предстоит выяснить, в какой степени вышеупомянутые артиллерийские системы — и, возможно, другие — будут использоваться по мере развития конфликта, признаки, к сожалению, указывая на более затяжную кампанию, поскольку переговоры между украинскими и российскими официальными лицами до сих пор не смогли найти ничего общего. Поскольку вторжение Кремля продолжается уже вторую неделю, более медленное, чем ожидалось, продвижение российских сил на местах, несомненно, приведет к растущему разочарованию российской стороны.
