В многолетнем споре лука и арбалета именно скорострельность долгое время была решающим аргументом в пользу лука. За то время, пока арбалетчик взводил свой громоздкий механизм, лучник успевал выпустить уже несколько стрел. Но в случае с китайским многозарядным арбалетом чо-ко-ну все было совсем наоборот.
Известно, что английский лучник времен Столетней войны мог выпускать от 10 до 16 стрел в минуту, в зависимости от опыта. Скорострельность не менее прославленных генуэзских арбалетчиков была куда скромнее – выстрел в минуту или даже две. С помощью некоторых приспособлений этот показатель можно было улучшить максимум до 2-4 выстрелов в минуту. А вот в распоряжении китайских стрелков уже в IV веке до нашей эры было оружие, способное выпускать 10 болтов за каких-то 15 секунд.
Конкурент ружья
Многозарядный арбалет – звучит как фантазия или шутка.
Но у китайцев они существовали в реальности и назывались чо-ко-ну. Известно достаточное количество не только изображений или описаний этого оружия, но и археологических находок. Да что там говорить: последние факты применения многозарядных арбалетов зафиксированы совсем недавно – в конце XIX века!
Китайская традиция приписывает славу изобретателя чо-ко-ну прославленному полководцу и государственному деятелю III века Чжугэ Ляну. У арбалета даже есть второе название – чжугэ-ну. Однако археология полностью опровергает эту версию. Самые ранние образцы деталей чо-ко-ну найденные в Китае, относятся к значительно более ранним временам, – как минимум к IV веку до нашей эры. Соглашаясь с этим, китайцы, тем не менее, говорят, что Чжугэ Лян настолько серьезно усовершенствовал конструкцию арбалета, что фактически изобрел его заново.
В частности, считается, что при нем появились модификации, способные выпускать одновременно по два-три болта. Такие «полуавтоматы» были настоящим прорывом для своего времени.
Документально зафиксировано, что китайские солдаты применяли чоко-ну во время войны против Японии в 1894-1895 годах. Стоит заметить, что это им не очень помогло – японская армия, к тому времени полностью оснащенная по европейскому образцу, одержала уверенную победу. Кроме того, есть некоторые свидетельства, что чо-ко-ну использовали участники Боксерского (ихэтуаньского) восстания в 1898-1901 годах. Даже если так, то делали они это явно не от хорошей жизни – хорошего современного оружия у них попросту не было. Тем не менее, долгожительству многозарядного китайского арбалета вполне можно позавидовать.
Стрельба в упор
Принцип действия чо-ко-ну довольно прост.
Сверху на ложе устанавливался узкий короб, в который один на другой закладывались болты. Самый нижний из них опирался на тетиву, лежащую на ложе, над направляющей выемкой.
Короб крепился к подвижному П-образному рычагу. Эта деталь выполняла одновременно функции и взводящего механизма, и спускового крючка. Стрелок сначала двигал рычаг от себя, поднимая короб с болтами, а затем тянул назад, этим же движением взводя тетиву. Нижний болт, когда тетива уходила из-под него, под собственным весом опускался на ложе. В крайней точке натяжения тетива высвобождалась, и происходил выстрел. Все это при известной сноровке занимало меньше двух секунд. Современные энтузиасты сделали уже десятки рабочих реплик чо-ко-ну и подтвердили на практике, что 10 выстрелов за 15 секунд – это не сказки, а абсолютно реальный результат.
Естественно, сила натяжения при такой технике стрельбы не могла быть большой – воин должен был спокойно делать все одной рукой, не упираясь и не напрягая все силы, как это зачастую делали европейские арбалетчики.
Поэтому лучки чо-ко-ну часто делались из нескольких слоев проклеенного дерева, иногда усиленных тонкими роговыми пластинками.
Какова была убойная сила и реальная эффективность арбалета-полуавтомата» в боевых условиях? Ответить на этот вопрос не так-то просто. Очевидно, что вести из него прицельную стрельбу было невозможно. Следовательно, стрелять из чо-ко-ну имело смысл только при сближении с противником, на дистанции буквально в 10-15 метров. После того как десяток стрел был выпущен в направлении врагов, арбалет, скорее всего, просто бросали и вступали в рукопашную. В принципе, туча болтов, пущенная навстречу, даже без прицеливания могла внести смятение в ряды наступающих.
Древнекитайский ГОСТ
Исследователи сходятся на том, что стартовая скорость болта чоко-ну была в пределах 60-90 метров в секунду. Вес каждого не превышал 100 граммов. Соответственно, пробить доспехи или нанести тяжелое ранение они были практически не способны. Ничего удивительного, что наконечники нередко смазывались ядом.
Национальная китайская энциклопедия «Гуцзинь тушу цзичэн», составленная в XVIII веке, даже уточняет, какой яд подходит лучше всего – «убивающий тигра». Скорее всего, речь идет об аконитине – нейротоксине, содержащемся в листьях и корнях аконита. У человека он вызывает паралич дыхания и остановку сердца.
Та же самая энциклопедия называет чо-ко-ну самым подходящим оружием самообороны для царедворцев, «конфуцианских мудрецов» и женщин. На этом основании некоторые ученые даже пытались доказать, что арбалет был своеобразной «игрушкой для богатых» и в армии массово не применялся. Эти предположения были опровергнуты археологами, которые регулярно находят многозарядные арбалеты в воинских захоронениях. При этом они обратили внимание, что, хотя оружие явно изготавливалось в разных мастерских (судя по клеймам), их детали были взаимозаменямы. То есть в далекие времена у китайцев уже существовало подобие ГОСТа, по которому они изготавливали разные части оружия. Детали, изготовленные в разных концах страны, свозились туда, где было нужно вооружить армию, и уже на месте собирались в арбалеты.
Скорострельный арбалет
Обычно я пишу про ручное огнестрельное оружие, но в этой статье немного поменяю специализацию и попробую сделать материал по несколько другому образцу. Речь пойдет о метательном оружии, а именно об арбалете, но арбалете с конструкцией, несколько отличающейся от уже распространенных вариантов, обладающей более высокой скорострельностью, хотя и со своими нюансами.
Заинтересовал меня этот образец в первую очередь тем, что он имеет достаточно компактные габариты при транспортировке и относительно легкий способ перезарядки, хотя это и влияет на максимально возможную жесткость плеч. Ну, а помимо этого, думаю, что тема будет достаточно актуальной в контексте широкого применения луков и арбалетов главными киногероями зарубежных боевиков.
Фото: topwar.ru
В первую очередь нужно отметить то, что арбалет оружие далеко не бесшумное, впрочем, это зависит от того, что именно это за арбалет. В любом случае те варианты, которые могут соперничать по своей эффективности с огнестрельными образцами, при выстреле создают уровень шума, сопоставимый с хлопком двери автомобиля при закрытии, так что, увы и ах, бесшумно стрелять не выйдет. Равно как и не выйдет стрелять на много сотен метров. Даже самые совершенные образцы не могут обеспечить той же дальности ведения огня, что самая плохонькая винтовка.
В общем, образцы, которые предназначены не для комнатной стрельбы не могут конкурировать с огнестрельным оружием, как бы сценаристам этого не хотелось. Хотя я и не спорю, что многие из охотничьих арбалетов-луков способны поражать цель не хуже винтовки на относительно коротких дистанциях, но, честно говоря, поохотиться на кабана с таким оружием у меня духу бы не хватило, хотя это и практикуется в тех странах, где подобная охота разрешена.
Фото: topwar.ru
Но вернемся к основной теме статьи, а именно к многозарядному арбалету повышенной скорострельности. Очередью, конечно, такое оружие стрелять не умеет, так что об образце, которым вооружила Ван Хельсинга католическая церковь в одном из кинофильмов, можно не мечтать, но все равно задумка по-своему интересная и имеет явные преимущества пред другими вариантами конструкций. Основой данного арбалета стали поворачивающиеся плечи. Так, для взведения оружия нужно взять за одно из плеч и отвести его к себе до упора, так чтобы тетива вошла в сцепление со штоком спускового механизма, в это же время происходит поворот пустотелого барабана оружия на поверхности которого установлены стрелы.
После этого, уже со значительным усилием, плечи арбалета возвращаются в исходное положение и можно произвести выстрел. К сожалению, эффективность данного образца будет зависеть напрямую от физической силы стрелка, так как тут уже не потянешь тетиву ни спиной, ни весом, а сугубо ручками, так что, несмотря на значительно возрастающую скорострельность, эффективность такого оружия будет очень и очень небольшой.
Второй особенность данного образца является то, что эти же плечи имеют возможность складываться. Каждое плечо поворачивается таким образом, что оба плеча становятся параллельно друг другу вверх, а после этого они просто укладываются на основу арбалета. Помимо этого арбалет имеет выдвижной приклад, который так же можно задвинуть до упора, сделав оружие действительно компактным и удобным для транспортировки, особенно в сравнении с классическими вариантами арбалетов.
Фото: topwar.ru
Ну, собственно, основную идею рассказал, можно и подводить какое-то подобие итога. В целом конструкция такого арбалета лично мне очень понравилась, в первую очередь оригинальностью решения основной проблемы данного оружия. С другой же стороны, низкая эффективность арбалета из-за слабых плеч, повышенный износ тетивы из-за трения делают из него оружие, приспособленное разве что для развлекательной стрельбы, ну может быть еще для охоты на птиц, но тут очень маловероятно, что что-то выйдет путное.
Огорчает также и то, что фактически такая конструкция лишена дальнейшего развития. Впрочем, немного подумав, мне на ум пришла следующая мысль по модернизации. А заключается она во внедрении в устройство арбалета отдельного рычага, для взвода, который бы частично компенсировал за счет своей длины усилие при взведении, но вопрос реализации и насколько от этого пострадает компактность остается открытым. В общем, вот так вот кратенько об одной из оригинальных идей для оружия, которому уже много сотен лет.
Источник: издание «Военное обозрение», Кирилл Карасик
12
Теги: Арбалет, метательное оружие, компакная конструкция, высокая скорострельность
Тактический многозарядный арбалет Cobra Adder серии R — GoGun.co
Первоначальная цена $394,00 — Изначальная цена 544,00 $
Первоначальная цена
544,00 $
394,00 $ — $544,00
Текущая цена $544,00
| /
Хотите узнать больше о журнале V2? Нажмите здесь -> Журнал Adder V2

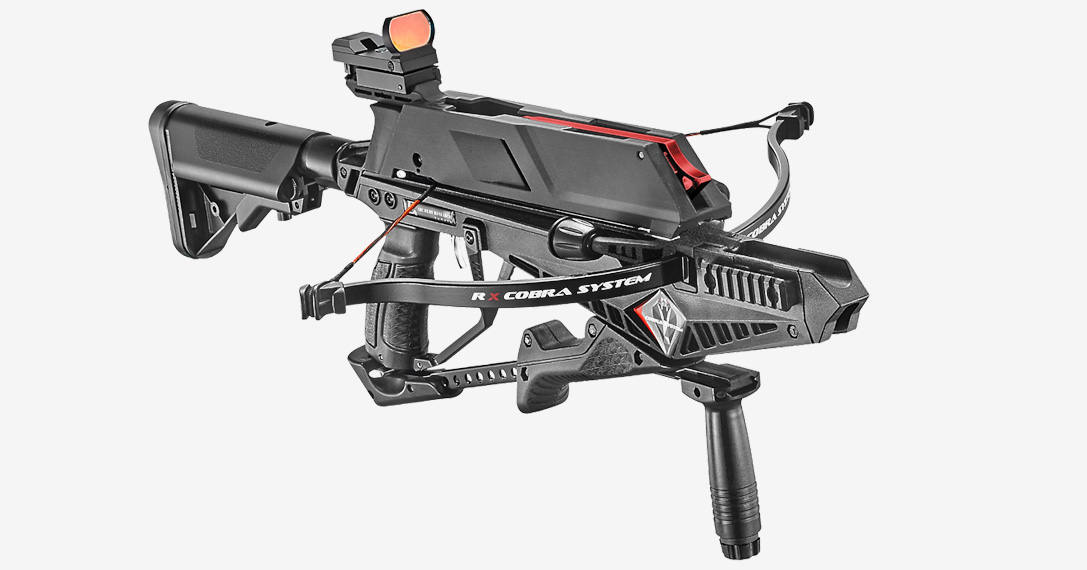

Возможно, это самая большая инновация на рынке арбалетов — арбалет Cobra Adder меняет все. Благодаря сотрудничеству между EK Archery, одним из крупнейших производителей арбалетов в мире, и Jörg Sprave, после многих лет работы был создан поистине революционный продукт. Мы находимся в начале революции на рынке арбалетов.
До сих пор арбалеты были очень прочными, но при этом громоздкими, их было трудно взводить и еще труднее транспортировать. Назначение этих арбалетов — одиночный выстрел из засады (как у охотничьих арбалетов, например в США). Стрела скорее товар одноразового использования — современные охотничьи арбалеты настолько прочны, что можно легко повредить дорогую стрелу.
С другой стороны, «Суммей» был полностью переработан. Он чрезвычайно компактен, легко взводится встроенным нижним рычагом и имеет чрезвычайно высокую скорострельность благодаря встроенному магазину. Немного потренировавшись, пять стрел из магазина можно отправить вниз менее чем за десять секунд.
Кроме того, «Аддер» можно разобрать на основные компоненты менее чем за минуту без инструментов и затем транспортировать в небольшой незаметной сумке.
7,5-дюймовые стрелы (или болты) имеют привинченные наконечники и достигают 41 джоуля при растягивающем весе 130 фунтов. Скорость стрелы составляет приблизительно 270 футов/с (82 м/с), что делает «Сумму» точным даже на дистанциях до 55 ярдов (50 метров).
В наших тестах стандартные полевые наконечники проникали через несколько слоев одежды и толстый слой баллистического геля, а затем пробивали кокосовый орех, залитый в гелевый блок. Используя специальные наконечники Bodkin с высокой проникающей способностью, которые имеют острые как бритва края, эту проникающую способность можно еще больше увеличить.
Съемный тактический задний приклад регулируется. Оружие можно использовать и без заднего приклада, что при необходимости делает его еще более компактным.
Цельнометаллический коллиматорный прицел, поставляемый в комплекте с оружием, регулируется по вертикали и горизонтали.
При покупке с тактическим лазерным световым модулем «Сумба» также полностью пригодна для использования ночью, поскольку, в отличие от других арбалетов, ее можно заряжать и взводить в полной темноте.
Комплектация:
- 1 арбалет «Аддер» с 130-фунтовой метательной рукояткой и магазином
- Карбоновые стрелы 15 x 7,5″
- 1 приспособление для смены струн
- 1 смазка для рельсов
- 1 запасная струна
- 1 х плечевой ремень
- 1 комплект торцевых заглушек метательного рычага
- 1 приклад AR15 с буфером
- 1 алюминиевый прицел с красной точкой
- 1 простая передняя ручка
- 1 x защитные очки
Примечание: Раньше к нашим гадюкам прилагается крепление для аксессуаров. Мы больше не делаем этого, потому что теперь, когда мы предлагаем тактический лазерный модуль, они больше не актуальны.
Технические характеристики:
- Скорость стрелы: 270 футов/с (82 м/с)
- Вес: 5,2 фунта
- Длина: 21,5 дюйма
Дополнительные файлы:
Руководство пользователя Cobra Adder (на английском языке)
Поделись этим:FMA Engineering Supersonic Rev Set
Сэкономьте £-509,10
FMA EngineeringSKU:
Поделитесь этим продуктом
Улучшите свои навыки стрельбы из лука с помощью этих предметов первой необходимости, подобранных нашими экспертами.
| Болты для сверхзвукового арбалета FMA | 37,95 фунтов стерлингов | Посмотреть | |
| Авалон 50x50x30см TEC50 | 79,90 фунтов стерлингов | Посмотреть | |
| X-BOW — СУМКА FMA ДЛЯ СВЕРХЗВУКОВОГО ПИСТОЛЕТА | 19,95 фунтов стерлингов | Посмотреть |
X-BOW FMA Supersonic был и остается настоящей революцией на рынке (пистолетных) арбалетов, лучше которой уже нельзя сделать — собственно.
.. Однако X-BOW fma Engineering не хотела останавливаться на достигнутом. лавры и снова взялся за Supersonic. Результатом стал реверсивный арбалет, который снова стал настоящей инновацией: X-BOW FMA Supersonic REV. Небольшой, компактный, если не самый маленький реверсивный арбалет на рынке.
С Supersonic REV поставляется мощный арбалет-пистолет, в котором последовательно реализован составной принцип и сочетается с реверсивной технологией. На первый взгляд арбалет выглядит странно, так как кажется, что его конечности установлены неправильно. Но это сделано намеренно, потому что «реверс» означает не что иное, как «вверх ногами» на английском языке и описывает конструкцию и принцип работы сверхзвукового REV.
Перевернутые плечи и кулачки другой формы удлиняют рабочий ход и, таким образом, увеличивают усилие, действующее на болт. Это позволяет арбалету достигать скоростей выстрела, о которых обычные составные арбалеты могут только мечтать.
Несмотря на свой сверхкомпактный размер, он имеет тяговое усилие 120 фунтов и обеспечивает скорость стрелы более 420 футов в секунду / 460 км/ч (в зависимости от используемой стрелы). Это делает его пригодным для стрельбы на расстоянии до 60 м. Такие значения ранее были известны только для гораздо более крупных арбалетов! 9№ 0003
Еще одной особенностью является инновационная тросовая система, уже используемая в Supersonic, с помощью которой Supersonic REV также можно легко взводить. Просто потяните заднюю рукоятку и взведите арбалет. Система взведения сконструирована таким образом, что максимальное усилие, прикладываемое по всей длине рабочего хода, не превышает 40 фунтов.
В комплекте с красной точкой и болтом.
Болты X-BOW FMA изготовлены из 100% углерода и идеально подходят для X-BOW FMA Supersonic REV. Вариант High Impact с весом 140 гран предназначен для более эффективных выстрелов с максимальным эффектом в цель, так как тяжелый наконечник сокращает максимальную дистанцию, но позволяет болту глубже проникнуть в цель.
Red Dot MultiDot со встроенным креплением для 19-мм прицельных планок полностью изготовлен из алюминия и имеет матовое черное анодированное покрытие. Подсвеченную точку можно регулировать как по ее отображению, так и по ее яркости. Для этого он имеет четыре различных точечных рисунка с подсветкой и семь уровней яркости. Для оптимальной регулировки Red Dot можно отрегулировать в продольном направлении и по высоте.
Технические данные:
Тяговое усилие: 120 фунтов
Скорость болта:
- 420+ фт/с с болтами High Range REV (100 г)
- 390-400 футов в секунду со стандартными болтами REV (120 г)
- 350–360 футов в секунду с ударопрочными болтами REV (140 г)
- Минимальный вес болта: 100 г
Вес:
- Рабочий ход: 8,25″
Длина:
- Ширина (в сложенном состоянии, от оси до оси): 4,9 дюйма (около 12,4 см)
- Ширина (в сложенном состоянии, общая): 7,5″ (прибл.
