HASEGAWA 07223 PT23 1:48 ~ Сборная модель вертолета AH-64D APACHE LONGBOW (U.S. ARMY ATTACK HELICOPTER) ~ Авиационная техника

Главная » Современная военная авиация 1946-2020 » AH-64D Boeing, McDonnell Douglas, Apache Longbow — HASEGAWA 07223 PT23 1/48

  Количество:  В корзину

Описание Характеристики Связанные товары (1)

Вернуться назад

AH-64D Boeing, McDonnell Douglas, Apache Longbow. Вертолет ударный.

1/48 HASEGAWA 07223 PT23. AH-64D APACHE LONGBOW (U.S. ARMY ATTACK HELICOPTER). Сборная модель. Оригинальное название комплекта: AH-64D アパッチ ロングボウ (アメリカ陸軍 攻撃ヘリコプター)

На сегодняшний день эта машина является основным ударным вертолетом армейской авиации США (United States Army Aviation Branch) — весьма специфичной структуры, находящейся в прямом подчинении командования Американской армии (United States Army). Все выпущенные ранее экземпляры с течением времени были переоборудованы согласно стандартам AH-64D, и все они, к слову, теперь также называются Longbow. Впрочем, до недавних пор так именовали исключительно Апачи, имевшие над втулкой несущего винта характерной формы контейнер с антенной миллиметрового радара AN/APG-78 Longbow, отвечающего за захват и удержание целей (Fire-control radar — FCR), но вскоре это перестало иметь смысл, поскольку вся аппаратура данной радарной установки могла быть с легкостью снята с одной машины и переставлена на любую другую, прошедшую соответствующую модернизацию. Кстати, подобное высокое размещение антенны очень даже оправдано и позволяет сканировать местность, тогда как сам вертолет продолжает оставаться в укрытии — за деревьями, возвышенностями, строениями. В указанном исполнении его возможности как боевой единицы сильно возрастают, экипаж способен параллельно отслеживать 128 целей и одновременно обстреливать 16 из них, при этом время подготовки к атаке сокращено до 30 секунд. Используя современные протоколы связи, отдельный Apache Longbow может взаимодействовать с наземными частями, другими бортами, осуществлять целеуказание, корректировку и т.п.

Какой стороной не поверни, а у Хасегавы лучший на планете Апач Лонгбоу 1/48! Модель датируется 2001-м годом и с тех пор располагается на вершине пищевой цепочки, играючи расправляясь с конкурентами в лице Академи (он же Моделист), Ревелл и Италери. Причем некоторые комплекты из перечисленных стоят откровенно смешных денег и могли бы оттянуть уголок одеяла на себя, но даже в масштабе любой AH-64 — это крайне сложный прототип, и, чтобы результат смотрелся действительно достойно, необходима подобающая основа!



Как всегда, открыв коробку, мы наблюдаем форменную свалку литников в одном большом пакете. .. Поделать с этим, увы, ничего нельзя — это своего рода фирменный знак компании, все уже привыкли. Тем более, что после первого же взгляда на половинки фюзеляжа об этой мелочи забываешь — в глаза бросается потрясающая детализация их поверхностей, аккуратный и тонкий крой, но главное — безупречная клепка. Особо отметим, что она наружная — это важно, так как на оригинальной машине форма шляпок заклепок близка к полукруглой (разве что несколько уплощена), и они вовсе не сделаны впотай. Литье элементов чистое и точное, дефекты отсутствуют, качество материала также на высоте. Мелкие компоненты, которых здесь великое множество (всего 296 деталей), исполнены с необыкновенной тщательностью и вниманием. Деталировка наиболее значимых участков сборки имеет довольно серьезную глубину: у модели очень подробно обставлен интерьер кокпита, воссозданы двигатели, стойки шасси, 30-мм пушка M230, камеры TADS и всевозможные датчики, автомат перекоса несущего винта и механизмы рулевого. Важно отметить, что прилагается штатный комплект подвесного вооружения: восемь ракет AGM-114 Hellfire и два контейнера с НАР Hydra 70. Остекление кабины прозрачное и радует своей минимальной толщиной, искажений не замечено, боковые секции выполнены откидывающимися. В наборе идут фигурки летчиков.



Декали содержат индивидуальные номера для борта 65006, s/n 96-5006 (переоборудован из AH-64A s/n 83-23797 в 1996-м году, ныне списан), плюс цифры сквозной маркировки на выбор.


Фото HASEGAWA CORPORATION & J-AIRCRAFTMODEL.RU

Параметры
Производитель:HASEGAWA
Масштаб:1/48

Метки: 1/48, BIRDS OF WAR, Boeing, McDonnell-Douglas, HASEGAWA, Авиационная техника, Сборная модель

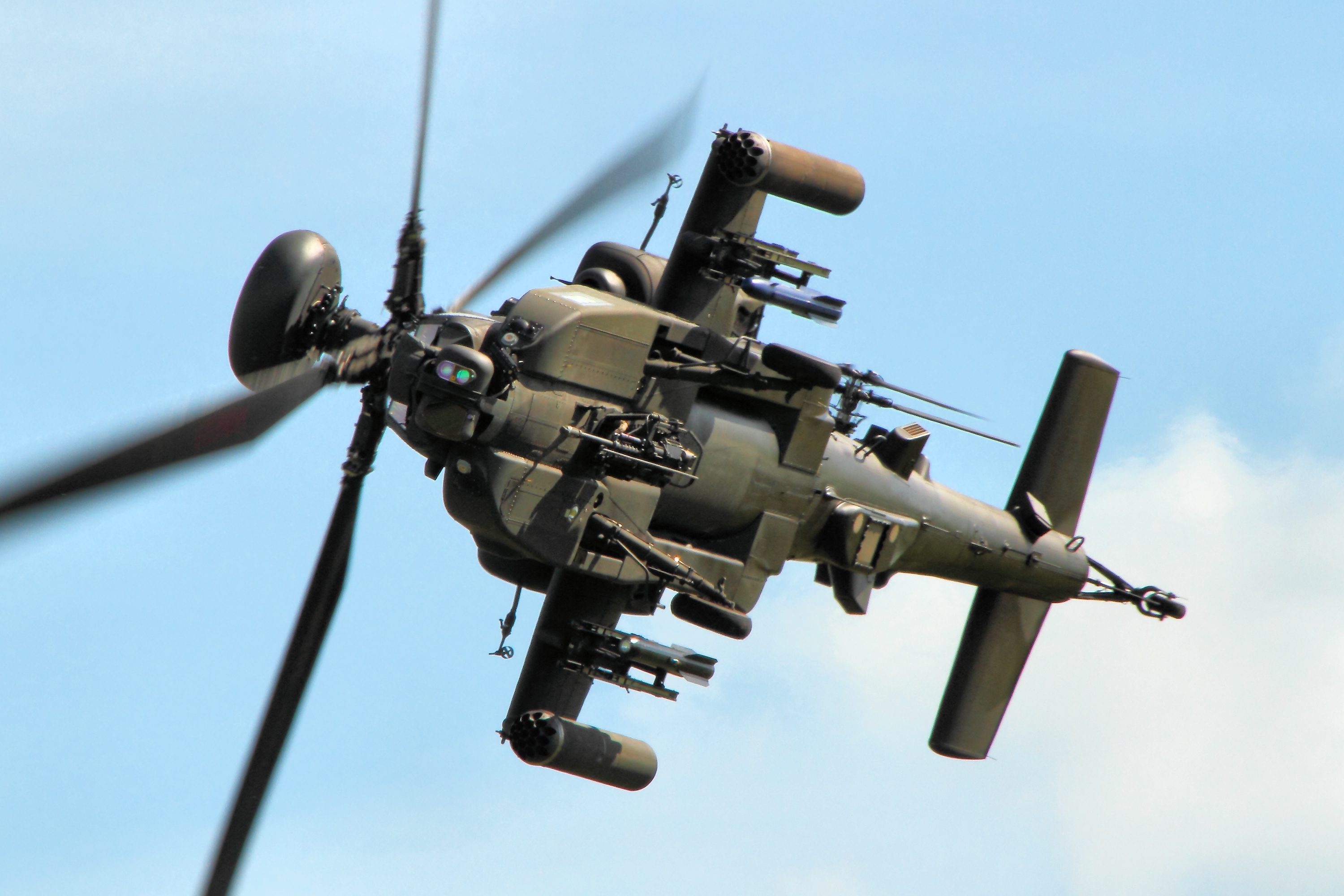

Ударный вертолет Boeing AH-64D Longbow Apache

Страна происхождения США
Поступил на службу 1995
Экипаж 2 мужчины
Размеры и вес
Длина 14,97 м
Диаметр несущего винта 14,63 м
Высота 4. 9 м
Вес (пустой) 5,3 т
Масса (максимальная взлетная) 9,5 т
Двигатели и характеристики
Двигатели 2 турбовальных двигателя General Electric T700-GE-701C
Мощность двигателя 2 х 1 800 л.с.
Максимальная скорость 265 км/ч
Сервисный потолок 5,9 км
Диапазон 407 км
Вооружение
Пушка 1 х 30-мм пушка М230
Ракеты 16 противотанковых ракет AGM-114L Hellfire 2, 4 шт. АИМ-92 «Стингера», или 4 «Мистраля», или 2 ракеты «воздух-воздух» AIM-9 Sidewinder, или 2 «AGM-122» Противорадиолокационные ракеты Sidearm
Другое 19-зарядные контейнеры с неуправляемыми ракетами Hydra 70



Начало в конце 1980-х годов армия США запланировала серию модернизаций своих Парк AH-64A. Основное обновление сосредоточено вокруг Northrop Grumman APG-78. Радар управления огнем миллиметрового диапазона Longbow в сочетании с новым Ракеты AGM-114L Hellfire 2. В течение 1992 Макдоннелл Дуглас переоборудовали четыре AH-64A с этим радаром для проверки концепции. самолет для варианта, получившего обозначение AH-64D. Обозначения AH-64B и AH-64C для промежуточных вариантов позже были исключены, так что AH-64D Apache стал вторым действующим вариантом Apache.

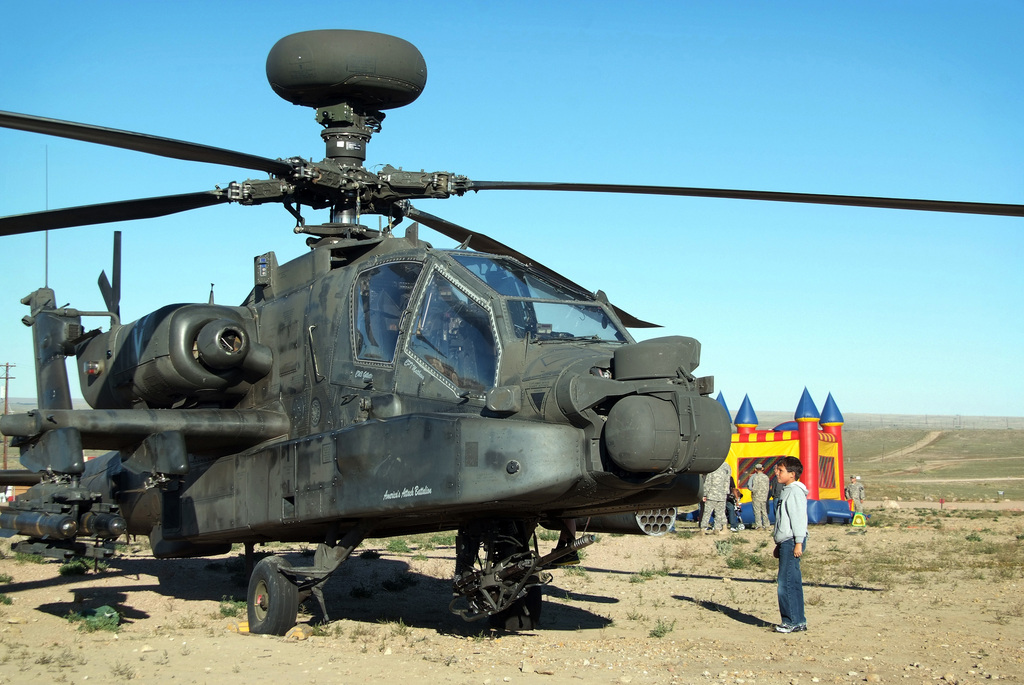

Длинный лук легко узнать по установленной на мачте антенне радара. Это позволяет вести огонь из AGM-114L в автономном режиме по принципу «выстрелил-забыл». режим, в то время как с лазерным наведением Адский огонь требует внешнего обозначение или использование в сочетании с TADS, и как таковое является оружие прямой видимости и не типа «выстрелил-забыл». РЛС АПГ-78 может обнаруживать, классифицировать и определять приоритеты 12 целей одновременно, и может видеть сквозь туман дым, который в настоящее время мешает инфракрасному или телевизионному излучению датчики.

AH-64D также имеет улучшения в наведении, боевой управления, кабины, связи, вооружения и навигационных систем. Передний отсек авионики расширен, а обтекатели шасси выдвинуты вперед для размещения части нового оборудования.

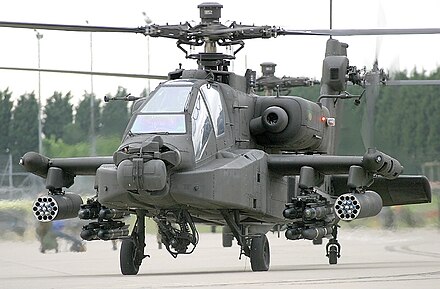

Этот боевой корабль может нести в общей сложности 16 противотанковых установок AGM-114L Hellfire 2. ракеты. Он также может нести 2 AGM-122 Sidearm класса «воздух-земля». противорадиолокационные ракеты, которые могут быть использованы для поражения противника в воздухе системы защиты. Для самообороны от вертолетов Longbow Apache может нести 4 AIM-92 Стингера или 4 Мистраль, или 2 Ракеты малой дальности AIM-9 Sidewinder класса «воздух-воздух».

Поступившие на вооружение в 1995 году, первые самолеты не имели радиолокационной системы. установлен на окончательный вариант AH-64D Longbow Apache, который последовал за 1997 г. В начале 1999 г. армия США наконец решила, что 530 AH-64A будет повышен до стандарта D, для чего потребуется 500 систем Longbow. закуплены, а остальные 218 уцелевших AH-64A будут передан Национальной гвардии ВВС в качестве частичной замены ее Белл AH-1s. AH-64D также используется Израилем и Нидерландами. и Соединенное Королевство (где он был построен по лицензии для Королевских ВВС компанией Westland как WAH-64D).

AH-64E Apache Guardian — последняя версия Apache. До 2012 года обозначался как AH-64D Block III. Он имеет ряд доработки и модернизации, в том числе более мощные двигатели, модернизированные трансмиссия и другие улучшения. Этот вертолет может быть также оснащен обновленным радаром управления огнем Longbow. план вооруженных сил США модернизировать в общей сложности 634 вертолета AH-64D до стандарта AH-64E. Поставки начались в 2011 году. Этот вертолет одобрен для экспорт. Экспортными операторами являются Саудовская Аравия и Тайвань. Этот вертолет был заказан некоторыми другими странами. Индия заказала 22 из этих боевых кораблей, Индонезия 8, Ирак 24 и Южная Корея 36.

Boeing AH-64 Apache Longbow | AH-64E, AN/APG-78, бюджет/затраты

By Forecast International /// Ниже приведен снимок программы AH-64. Для получения полных данных и прогноза, пожалуйста, ознакомьтесь с нашим прогнозом по вертолетам

.

AH-64A/D Apache и AH-64E Block III Apache Longbow (переименованный в Guardian) — четырехлопастные двухмоторные ударные вертолеты. производства Боинга. Первоначально Apache был разработан компанией Hughes Helicopters в 1970-х (первый полет 30 сентября 1975 г. ), однако в 1984 году компания была приобретена McDonnell Douglas. В 1997 году McDonnell Douglas объединилась с Boeing.

Первый Apache Longbow был доставлен в армию США в апреле 1997 года. Последний вариант, вертолет AH-64E Apache Guardian (первоначально обозначенный как AH-64D Block III), оснащен двумя турбовальными двигателями General Electric T700-GE-701D мощностью 1994 л.с. каждый. Модели AH-64D/E основаны на оригинальном AH-64A, которая была развернута в 1984 и впервые применен в бою в 1989 году в ходе военной операции США в Панаме. В период с 1984 по 1997 год компания Boeing произвела 937 самолетов AH-64A для армии США, Египта, Греции, Израиля, Саудовской Аравии и Объединенных Арабских Эмиратов. Проверенный в боях AH-64A до сих пор находится на вооружении.

Ключевые датчики AH-64E Apache Longbow включают датчики Lockheed Martin/Northrop Grumman (Longbow LLC) РЛС управления огнем AN/APG-78 с очень низкой вероятностью перехвата. Радар автоматически ищет, обнаруживает, определяет местонахождение, классифицирует и приоритизирует неподвижные и движущиеся цели на земле, в поле зрения и в воздухе при любой погоде. окружающей среды и условий боя. На сегодняшний день продано около 400 радаров. Также AH-64E оснащен M-TADS/PNVS (пакет Lockheed Martin Arrowhead), которая представляет собой усовершенствованную электронно-оптическую систему управления огнем и датчики. Пилоты используют систему для обнаружения целей и ситуационной осведомленности. По данным Lockheed Martin, M-TADS/PNVS повышает производительность системы более чем на 150 %, надежность увеличивается более чем на 150 % при обслуживании. действия уменьшены на 60% (по сравнению с более старой системой TADS/PNVS). Другие датчики, используемые на AH-64E, — это AN / APR-39.Приемник радиолокационного предупреждения (RWR) от Northrop Grumman, транспондер идентификации «свой-чужой» (IFF) BAE Systems AN/APX-123(V)5, радиолокационный интерферометр (RFI) AN/APR-48A от Lockheed Martin, и система предупреждения о лазерном излучении (LWS) AN / AVR-2B (V) от Goodrich (ныне UTAS) (Только AH-64E Block III — AH-64A/D используют AN/AVR-2A). Средства противодействия на AH-64E включают в себя набор средств противодействия Exelis AN/ALQ-211(V)1 и блокировщик импульсных радиолокационных импульсов Exelis AN/ALQ-136(V)2.

К 2013 году флот Apache налетал более 3 миллионов часов с момента полета первого прототипа вертолета в 1975.

Реконструкция AH-64E Longbow:

Реконструкция AH-64E Longbow модернизирует существующие AH-64 Apache до конфигурации AH-64E Apache Longbow Block IIIA. Усилие включает в себя радар управления огнем миллиметрового диапазона AN / APG-78 (FCR), радиолокационный частотный интерферометр (RFI), ракеты Hellfire с радиолокационным наведением по принципу «выстрелил-забыл», а также улучшения управления кабиной и оцифровки. Комбинация FCR, RFI, а усовершенствованный комплекс навигации и авионики обеспечивает повышенную ситуационную осведомленность, летальность и живучесть. Эта программа также предусматривает установку Lockheed Martin Apache Arrowhead. Модернизированный прицел целеуказания (M-TADS) и датчики ночного видения пилота (ПНВС).



Вооружение/Оружие:

Длинный лук Apache оснащен ATK 30-мм одноствольная автоматическая пушка M230, производящая 625 осколочно-фугасных снарядов двойного назначения в минуту и ​​имеющая общий боезапас 1200 выстрелов. Пушка расположена под фюзеляжем. AH-64 имеет четыре точки подвески, установленные на пилонах с коротким крылом, и может быть оснащен с комбинацией ракет AGM-114 Hellfire и ракет Hydra-70. Типичные конфигурации включают 16 ракет Hellfire. для противотанковых задач (4 четырехрельсовых пусковых установки) или 8 ракет Hellfire (2 четырехрельсовых пусковых установки) и двух ракетных блоков M261. с 19Гидра-70 ракет каждая. В будущем AH-64 будет нести совместную ракету класса «воздух-земля» (JAGM). который в настоящее время разрабатывается армией и флотом в сотрудничестве с Lockheed Martin. JAGM заменит ракету AGM-114 Hellfire.

Прогноз производства AH-64:

15-летний прогноз производства AH-64 доступен через Platinum Forecast System компании Forecast International, который включает в себя разбивку общей рыночной единицы и статистику стоимости по производителям и конечным пользователям. Этот сервис в режиме реального времени также включает информацию обо всех основных и субподрядчиках, заключенных контрактах, товарно-материальных запасах по всему миру, полную историю программы, и обоснование с подробным описанием перспектив программы.
