Ракета управляемая 9М120 (9М120Ф) «АТАКА»

Компания участник: Завод имени В.А. Дегтярева, ОАО

Ракета управляемая выпускается в двух вариантах 9М120 и 9М120Ф, отличающихся типом боевой части. Предназначена для стрельбы в составе комплексов»Штурм-В», размещенного на вертолетах Ми-24В, Ми-28, Ми-8АМТШ, и»Штурм-С», размещенного на боевой машине 9П149.

Варианты ракет:

Противотанковая управляемая ракета 9М120

Оснащена боевой частью кумулятивного действия и предназначена для поражения танков всех типов, в т.ч. защищенных экранами динамической защиты.

Бронепробиваемость по нормали к гомогенной броне с динамической защитой —800 мм.

Конструкция боевой части — тандемная, выдвижная.

Ракета управляемая 9М120Ф

Оснащена боевой частью фугасного объемно-детонирующего действия и предназначена для подавления огневых точек, поражения оборонительных сооружений, легкобронированной и небронированной техники, авиатехники, живойсилы в укрытиях.

Фугасное действие в тротиловом эквиваленте — до 9,5 кг.

Использованы фотографии: Завода имени В.А. Дегтярева, ОАО

Технические характеристики

Калибр, мм 130
Длина, мм 1830
Масса, кг 49,5
Дальность стрельбы, м 1000…5800
Максимальная скорость полета, м/с 550
Боекомплект вертолет Ми-24В (Ми-28), шт.: 8 (16)
Боекомплект боевая машина 9П149, шт.: 12
Условия боевого применения — диапазон высот над уровнем моря, м: 0…4000
Условия боевого применения — температурный диапазон, °С: ±50

Видео


Первая партия российских ракет «Атака» поступила в войска Белоруссии

Вооруженные силы Белоруссии получили первую партию российских управляемых ракет 9М120 «Атака». Их основная задача — поражение бронированных машин, живой силы и вертолетов. Эти ракеты значительно увеличат боевые возможности Белоруссии, считает эксперт. Хотя подходящих носителей для «Атаки» у Минска не много.

В рамках военно-технического сотрудничества с Российской Федерацией в Вооруженные силы Белоруссии поступила первая партия управляемых ракет 9М120 «Атака», сообщает военное ведомство республики. «В перспективе Вооруженные силы Беларуси планируют полностью обновить арсенал данного вооружения», — отметили в Минобороны Республики.

«Атака» (индекс ГРАУ — 9М120) — противотанковая управляемая пакета с радиокомандной системой управления, разработанная в 1996 году на базе ракеты 9М114 «Кокон» комплекса «Штурм».

В 2010 году разработана ее модернизация (9М120-1) с комбинированной радиокомандной и лазерно-лучевой системой управления. Ракеты 9М120-1, 9М120-1Ф и 9М120-1Ф-1 приняты на вооружение вооруженных сил Российской Федерации 30 июня 2014 года в составе модернизированного самоходного противотанкового ракетного комплекса 9К132 «Штурм-СМ».

«Атака» предназначена для поражения боевых бронированных машин, живой силы, долговременных огневых точек, техники ПВО на стартовых позициях и вертолетов.

Ракета 9М120 «Атака» разработана в ОАО НПК «КБ Машиностроения», серийно 9М120 изготовляет ОАО «Завод имени В. А. Дегтярева. Разработчик тандемной боевой части — Российский федеральный ядерный центр — Всероссийский научно-исследовательский институт экспериментальной физики (РФЯЦ-ВНИИЭФ).

Что из себя представляет ракета «Атака»?

Основные технические характеристики 9М120 «Атака» выглядят следующим образом: дальность стрельбы — 6 км; скорость полета ракеты — до 550 м/сек, бронепробиваемость боевой части — 800(850)-950 мм за динамической защитой.

Для наземного комплекса максимальная дальность стрельбы «Атакой» находится в диапазоне от 400 м до 6000 м, для пуска с вертолета — до 6000 м.

Для сравнения: турецкий БЛА Bayraktar TB2 может нести 4 управляемые противотанковые ракеты UMTAS с лазерным наведением, либо корректируемые планирующие высокоточные авиабомбы Roketsan MAM-C, MAM-L, способные поражать неподвижные и движущиеся объекты на расстоянии до 8 км.

К примеру, американская ракета класса «воздух-земля» AGM-114 Hellfire с полуактивным лазерным или активным радиолокационным наведением (принцип «выстрелил и забыл»), которой оснащаются ударные вертолеты AH-64D «Apache» и БЛА типа MQ-1 Predator, обладает дальностью стрельбы 10 км.

Калибр боевой части ракеты 9М120 «Атака» — 130 мм, длина ракеты в транспортно-пусковом контейнере — 1830 мм, длина ракеты в полете — 2100 мм, стартовая масса ракеты — 42,5 кг.

Носителями 9М120 «Атака» могут быть следующие вертолеты — Ми-24В, Ми-35 (боекомплект — 8 ракет), Ми-24ВП (Ми-35М), Ми-24ПК-2, Ми-35М2, Ми-28 (боекомплект — 16 ракет), Ми-28Н (Ми-28НЭ), Ми-8АМТШ (Ми-171Ш), Ка-29 (комплексы 9К113 «Штурм-В» и 9-А-2313 «Атака-В» и их модификации) и Ка-52.

Кроме того, ракетой 9М120 оснащаются боевые машины 9П149 (представляет собой гусеничную бронированную машину на базе легко-бронированного гусеничного тягача МТ-ЛБ, боекомплект — 12 ракет) и 9П149М комплексов 9К132 «Штурм-СМ» и 9К132Э «Штурм-СМЭ».

Также «Атакой» могут комплектоваться боевые машины поддержки танков (4 ракеты на пусковой установке), боевые машины пехоты БМП-2 (6 ракет, две на пусковой установке), боевые многофункциональные робототехнические комплексы (БМРК) «Уран-9» (до 4 ракет на пусковой установке).

Наконец, «Атакой» могут вооружаться патрульные катера проекта 14310 «Мираж» и катера типа «Светляк».

Поможет ли «Атака» Белоруссии

«В Вооруженных силах Белоруссии ракета 9М120 (помимо оснащения боевых вертолетов) может входить в состав вооружения боевой разведывательно-диверсионной машина 2Т «Сталкер» (ее производит белорусское предприятие «Минотор-Сервис) и в составе боевого модуля многоцелевого ракетно-пушечного комплекса А3 (предприятие «Тетраэдр»), — рассказал «Газете.Ru» заместитель директора Центра анализа стратегий и технологий Константин Макиенко.

Специалист напомнил, что оборудование и вооружение машины 2Т «Сталкер» размещается на высокомобильном, скоростном гусеничном шасси. Вооружение включает в себя стабилизированную 30-мм пушку со спаренным 7,62-мм пулеметом, две выдвижные пусковые установки, на каждой из которых могут быть установлены по две противотанковые или зенитные ракеты, автоматический 30-мм гранатомет. Система управления огнем позволяет вести одновременный обстрел двух целей, например, бронеобъекта — противотанковой ракетой и живой силы — гранатометом.

Разведывательное оборудование 2Т представляет собой принципиально новый многоканальный круглосуточный оптико-электронный комплекс, обеспечивающий автоматическую селекцию и сопровождение движущихся целей, лазерное и оптическое определение дальности до цели, автоматическую передачу разведданных на большую дальность.

В свою очередь, напомнил Макиенко, многоцелевой ракетно-пулеметный комплекс А3 (Anti-air, Anti-armor, Anti-terrorism) предназначен для защиты различных административных, промышленных и военных объектов от всех типов современных и перспективных самолетов, вертолетов, беспилотных летательных аппаратов и высокоточного оружия (управляемые ракеты и авиабомбы).

Кроме решения задач противовоздушной обороны, комплекс А3 может применяться для борьбы с живой силой противника и наземными бронированными целями (танками, боевыми машинами пехоты, бронетранспортерами), а также для решения антитеррористических задач.

Вертолетов — потенциальных носителей ракеты 9М120 — в Вооруженных силах Белоруссии не так и много.

В частности, Ми-8 — около 20, Ми-24 всех модификаций — 12. «Так что о поставках каких-либо значительных партий ракет «Атака» речи, по всей видимости, не идет. Да этого не позволяют сделать и бюджетные возможности республики. Тем не менее, боевые возможности белорусской армии с «Атакой» существенно возрастут» — считает Константин Макиенко.

9М120

Противотанковая авиационная управляемая ракета 9М120 «Атака-В» разработана в НПК «КБ машиностроения» (Коломна) в первой половине 90-х годов. За основу конструкции была взята ракета 9М114. Для увеличения бронепробиваемости была увеличена мощность боевой части (разработчик РФЯЦ-ВНИИЭФ).

Применение более мощного двигателя позволило увеличить дальность стрельбы.

Ракета 9М120 предназначена для уничтожения бронетанковой техники, а также маломанёвренных воздушных целей. Может пробивать гомогенную броню толщиной свыше 800 мм, преодалевая динамическую защиту. Применяется на вертолётах Ка-29, Ми-24ВП (Ми-35М), Ми-28Н.

Ракета 9М120 двухступенчатая, выполнена по аэродинамической схеме «утка». При транспортировке и хранении крылья и оперение складываются. Боевая часть тандемная кумулятивная. Для подрыва БЧ имеются контактный и неконтактный взрыватели. Система наведения полуавтоматическая по радиолинии. В ночное время может наводиться при помощи обзорно-прицельной системы «Тор» с лазерным дальномером, с оптическим, телевизионным и тепловизионным каналами. Ракета применяется с держателей АПУ8/4У. Поставляется в одноразовом транспорно-пусковом контейнере. Контейнер обеспечивает безрегламентное складирование ракеты в течение 10 лет.

Модификации:

  • 9М120 — базовая
  • 9М120М — модернизированная.
  • 9М120Ф — с фугасной БЧ.
  • 9М220
  • 9М220О — для поражения летательных аппаратов. Отличается неконтактным взрывателем.

Технические характеристики

Габариты, мм:

длина
диаметр фюзеляжа
размах крыльев
размах оперения

2100
130
300
Стартовая масса, кг 49,5
Масса ракеты с контейнером, кг 79
Масса боевой части, кг 7
Скорость максимальная, км/ч 500
Дальность пуска, км:

максимальная
минимальная

6
0,4
Вероятность поражения цели 0,65-0,9
Диапазон высот применения, м 0-4000

Литература

  1. Военная авиация. — Кн. 2. — Мн.: «Попурри», 1999. — С. 314-315.

Контейнер ракеты 9М120 «Атака» для БМПТ (1 шт) ― 72-35.ru — сборные модели

Категория:

Пожалуйста, выберитеПожалуйста, выберите       Авиация          Вертолеты          Военная авиация          Гражданская авиация       Техника          Автомобили          Артиллерия          БТТ (бронетехника, танки)          Железнодорожная техника          Мототехника          Техника разная       Фигуры       Модели кораблей и подлодок       Космос       Здания, наборы для диорам          Материалы для макетирования       Дополнения          Декали          Колеса          Наборы деталировки          Окрасочные маски, трафареты          Траки и стволы             Стволы             Траки          Фототравление       Краски и инструменты          Pacific88 AERO             Металлики Pacific88 AERO             Наборы красок AERO          Акриловая краска ICM          Инструмент для фототравления          Пинцеты          Рабочее пространство моделиста             Модульное рабочее место          Разбавители, растворители . ..          Клеи, Грунтовки, Шпаклевки          Акриловые краски Tamiya          Акриловые краски Mr. Hobby Color          Краски Mr. Color             Краски Mr. Color Super Metallic             Краски Mr. Metal Color          Акриловые краски Звезда          Спреи (Баллончики)          Аэрографы, кисти             Аксессуары для аэрографии             Аэрографы             Иглы, прокладки, запчасти для аэрографов             Кисти             Компрессоры          Маскировка — масколы, скотч          Пигменты, смывки          Масляные краски          Ножи          Коврики для резки          Механическая обработка          Увеличительный инструмент          Хранение — баночки, коробочки             Боксы, подставки, полки

НЕВСКИЙ БАСТИОН, NEVSKY BASTION.

ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК. ИСТОРИЯ ОТЕЧЕСТИВЕННОГО ОРУЖИЕ, ЗАРУБЕЖНАЯ ВОЕННАЯ ТЕХНИКА. MILITARY-TECHNICAL COLLECTION. HISTORY OF DOMESTIC WEAPONS, FOREIGN MILITARY EQUIPMENT


ПРОТИВОТАНКОВЫЙ РАКЕТНЫЙ КОМПЛЕКС 9М120 «АТАКА-В»

ANTITANK MISSILE SYSTEM 9М120 «ATAKA-V»

30.12.2013

Министерство обороны РФ приняло на вооружение вертолёт Ми-28Н, оснащённый управляемым ракетным вооружением разработки ОАО «НПК «КБМ»: ракетным комплексом «Атака-ВН» и комплектом аппаратуры и пусковых модулей «Стрелец». Оба комплекса представляют собой высокоточное, помехозащищённое оружие, действующее в любое время суток.
Комплекс управляемого вооружения «Атака-ВН» предназначен для поражения подвижных и неподвижных бронированных целей, железобетонных укрытий, зенитных комплексов ближнего действия, живой силы в укрытиях и на открытых площадках, низколетящих малоскоростных воздушных целей. Включает в себя обзорно-прицельную станцию круглосуточного действия, аппаратуру передачи радиокоманд управления ракете, две пусковые установки — по правому и левому борту, боекомплект управляемых ракет. Ракеты оснащены тандемной кумулятивной и фугасной боевыми частями. Дальность стрельбы комплекса в светлое время суток — 800—6 000 м, в тёмное время суток — 800—4 000 м.
Комплект аппаратуры и пусковых модулей «Стрелец» осуществляет автоматизированный пуск ракет ПЗРК «Игла-С», предназначенных для поражения самолётов тактической авиации, вертолётов, крылатых ракет и ДПЛА на встречных и догонных курсах. Это ракеты комплекса нового поколения со значительно увеличенной эффективностью поражения, особенно малоразмерных целей типа крылатых ракет и ДПЛА. Дальность обнаружения цели составляет 6 000 м, скорость — 400 м/с на встречном курсе и 320 м/с на противоположном курсе.
Ми-28Н оснащён четырьмя модулями универсальных пусковых установок КАПМ «Стрелец», управляемыми от одного комплекта аппаратуры управления и связи, что позволяет осуществлять одиночный, последовательный или залповый (с разных бортов вертолёта) пуск ракет. Оба вида вооружения: «Атака-ВН» и «Стрелец» — прошли государственные испытания. КБМ

БОЕВОЙ ВЕРТОЛЕТ КРУГЛОСУТОЧНОГО ДЕЙСТВИЯ МИ-28Н (МИ-28НЭ)

18.05.2015

Многофункциональные боевые роботы семейства «Уран» получили комплексы управляемого вооружения «Атака», сообщил сегодня ТАСС источник в оборонно-промышленном комплексе.
«Эти роботы оснащены «Атакой», – сказал он.
Представители семейства «Уран», как сообщалось ранее, успешно прошли испытания на полигоне в Новороссийске, в том числе провели стрельбы из пушек и пулеметов, а также запуски противотанковых управляемых ракет. Сообщалось также, что за испытаниями наблюдал в том числе министр обороны РФ Сергей Шойгу. Позднее источник в «оборонке» рассказал ТАСС, что в перспективе такие роботы могут получить электротрансмиссию.
Комплекс «Атака» предназначен для уничтожения танков, других бронированных и малоразмерных целей, фортификационных сооружений, живой силы, а также воздушных целей, летящих на малой высоте со скоростью до 400 км/ч. Кроме того, «Атаку» можно применять против малотоннажных надводных целей. Сами комплексы способны работать и днем, и ночью. «Атака» устанавливается в башни и боевые отделения различных боевых машин, а также на кораблях.
ТАСС

РОБОТИЗИРОВАННЫЕ БОЕВЫЕ НАЗЕМНЫЕ КОМПЛЕКСЫ

22.10.2016

Модернизированная версия боевого вертолета Ми-28Н «Ночной охотник» будет вооружена управляемыми противотанковыми ракетами увеличенной дальности, сообщил ТАСС генеральный конструктор НПК «Конструкторское бюро машиностроения» (КБМ) Валерий Кашин.
«В настоящее время АО «НПК «КБМ» проводит модернизацию ракет «Атака» и «Хризантема» для обеспечения более высокой дальности обнаружения, захвата и уничтожения цели специально для вертолета Ми-28НМ», – сказал Кашин.
По его словам, после завершения этих работ вертолет сможет применять ракеты в любое время суток и в любых условиях, ухудшающих оптическую видимость.
«Кроме того, проводится модернизация комплекса управляемого ракетного вооружения, установленного на борту вертолета, с целью применения новых ракет», – добавил собеседник агентства.
Источник в «оборонке» рассказал ТАСС, что дальность «Атаки» в результате модернизации увеличится с шести до восьми километров. Характеристики новой версии «Хризантемы» он не привел.
ТАСС

МОДЕРНИЗИРОВАННЫЙ БОЕВОЙ ВЕРТОЛЕТ МИ-28НМ

22.01.2017
ОРУЖИЕ ОТЕЧЕСТВА: УПРАВЛЯЕМАЯ РАКЕТА 9М120Ф «АТАКА»

Завод имени В.А. Дегтярева на Международном форуме «Технологии в машиностроении» 2010 года в Жуковском представил управляемую ракету 9М120Ф «Атака». Разработчиком ракеты является коломенское ОАО «НПК «КБМ». Ракета 9М120Ф оснащена боевой частью фугасного объемно-детонирующего действия и предназначена для подавления огневых точек, поражения оборонительных сооружений, легкобронированной и небронированной техники, авиатехники, живой силы в укрытиях. Фугасное действие в тротиловом эквиваленте — до 9,5 кг.
Ракета выполнена по аэродинамической схеме «утка». В хвостовой части ракеты располагаются аппаратурная часть ракеты.
Система управления ракетой включает в себя расположенные в аппаратурной части ракеты радиоприемник, устройство фотоприемное и ответчик, что обеспечивает командное наведение ракеты с передачей команд по радиолинии или полуавтоматическое наведение ракеты в луче лазера.
Рабочая литерная частота радиоприемника ракеты, соответствующая литерной частоте командной радиолинии, устанавливается механически перед заряжанием, код командной радиолинии задается аппаратурной части ракеты подачей напряжения на контакты пусковой установки. Переключение в режим лазерного канала наведения и его литера задается напряжением на контактах пусковой установки.
Ракета входит в состав самоходных ракетных комплексом 9К113 «Штурм-С», 9К132 «Штурм-СМ», «Атака-Т», а так же авиационных ракетных комплексов «Штурм-В» и «Атака-В».
ВТС «БАСТИОН», 22.01.2017

УПРАВЛЯЕМАЯ РАКЕТА 9М120Ф «АТАКА» НА ФОРУМЕ «ТЕХНОЛОГИИ В МАШИНОСТРОЕНИИ-2010″
МОДЕРНИЗИРОВАННЫЙ САМОХОДНЫЙ ПРОТИВОТАНКОВЫЙ РАКЕТНЫЙ КОМПЛЕКС 9К132 «ШТУРМ-СМ»
ПРОТИВОТАНКОВЫЙ САМОХОДНЫЙ РАКЕТНЫЙ КОМПЛЕКС 9К113 ”ШТУРМ-С”

26.08.2017

Вертолеты Ми-28Н «Ночной охотник» и Ка-52 «Аллигатор» успешно применили в ходе операции в Сирии ракеты «Атака-1″, «Вихрь-1″ и «Игла», заявил председатель военно-научного комитета Вооруженных сил России — заместитель начальника Генштаба генерал-лейтенант Игорь Макушев.
«Современные боевые вертолеты Ка-52, Ми-28Н широко применяются в ходе специальной операции как для уничтожения танков, бронированной техники и живой силы противника, так и для ведения воздушной разведки, а также обеспечения безопасности взлета и посадки самолетов на аэродроме Хмеймим», — сказал он на круглом столе, посвященном обсуждению сирийского опыта, на форуме «Армия-2017″.
По его словам, в ходе апробации вертолеты применялись в простых и сложных метеоусловиях, в дневное и ночное время. «При этом обеспечено эффективное боевое применение противотанковых управляемых ракет «Атака-1″, «Вихрь-1″ и управляемых ракет «Игла», — подчеркнул генерал.
Он отметил, что в бортовых комплексах вертолетов используются электронные карты местности, обеспечен автоматизированный ввод полетного задания. Макушев добавил, что комплекс средств связи обеспечивает ведение закрытой связи, в том числе при работе с передовым авианаводчиком.
«Бортовые комплексы обороны, установленные на вертолетах Ми-28Н и Ка-52, обеспечивают предупреждение об облучении радиолокационными станциями наземных, корабельных и бортовых комплексов обнаружения и управления оружием, объектами с лазерным излучением, а также эффективное противодействие переносным зенитно-ракетным комплексам с инфракрасными головками самонаведения», — подчеркнул он.
РИА Новости

АВИАЦИОННЫЙ ПРОТИВОТАНКОВЫЙ РАКЕТНЫЙ КОМПЛЕКС 9К121 «ВИХРЬ» («ВИХРЬ-М»)
БОЕВОЙ ВЕРТОЛЕТ КРУГЛОСУТОЧНОГО ДЕЙСТВИЯ МИ-28Н (МИ-28НЭ)
ВСЕПОГОДНЫЙ КРУГЛОСУТОЧНЫЙ БОЕВОЙ ВЕРТОЛЕТ НОВОГО ПОКОЛЕНИЯ КА-52
ВОЙНА В СИРИИ
МЕЖДУНАРОДНЫЙ ВОЕННО-ТЕХНИЧЕСКИЙ ФОРУМ АРМИЯ-2017

04.07.2019

Индийские военно-воздушные силы стремятся оснастить существующий парк ударных вертолетов Ми-35 более смертоносным оружием, чтобы держать себя в подобающей боевой готовности в ситуациях после февральского инцидента с Пакистаном, сообщает airrecognition.com 2 июля.
Теперь, в соответствии с чрезвычайными условиями закупок, в которых оружие должно быть куплено и готово к развертыванию через три месяца, ВВС намерены получить противотанковые ракеты Strum Ataka.
По имеющимся данным, сделка стоит 200 крор рупий и значительно повысит возможности вертолетов Ми-35 по уничтожению танков противника и другой бронетехники противника. В дальнейшем Ми-35 будут заменены на боевые вертолеты АН-64 Аpache, приобретаемых у США и планируемых к поставке со следующего месяца.
Военный паритет

ВОЕННО-ТЕХНИЧЕСКОЕ СОТРУДНИЧЕСТВО

22.12.2020

Новейший российский транспортно-боевой вертолет Ми-8АМТШ-ВН на испытаниях подтвердил статус летающей боевой машины десанта (БМД), сообщил РИА Новости источник в оборонно-промышленном комплексе.
«Опытный образец Ми-8АМТШ-ВН на недавних испытаниях выполнил стрельбу управляемыми ракетами комплекса «Атака-ВМ» по мишеням, имитирующим бронетехнику противника. Стрельбы признаны успешными», — отметил собеседник агентства.
Он добавил, что вертолет также применил неуправляемые реактивные снаряды и пушки в подвесных контейнерах.
По словам источника, благодаря усовершенствованному управляемому оружию и повышенной живучести «новый вертолет стал по-настоящему многофункциональной машиной для выполнения ударных, штурмовых и десантно-транспортных задач».
ОАО «НПК «КБМ» является изготовителем ракет 9М120-1, 9М120-1Ф, 9М120-1Ф-1 семейства «Атака-ВМ». Комплекс «Атака-ВН» в составе вертолета Ми-28Н обеспечивает дальность стрельбы днем составляет 800 — 6000 м, ночью — 800 — 4000 м.
Технический облик вертолета Ми-8АМТШ-ВН сформирован с учетом опыта боевого применения вертолетов, в том числе в Сирийской Арабской Республике. В вертолете воплощен целый комплекс конструктивных особенностей, повышающих боевую эффективность и боевую живучесть машины. Вертолет создается в целях повышения эффективности десантно-транспортного и огневого обеспечения действий оперативных групп и будет иметь возможность выполнять задачи в любое время суток и в сложных метеоусловиях, напоминает ВТС «Бастион».
Ми-8АМТШ-ВН — вертолет для обеспечения специальных операций стал сенсацией международного авиационно-космического салона МАКС-2017. Здесь холдинг «Вертолеты России» впервые представил новую модификацию военно-транспортного вертолета под обозначением Ми-171Ш (Ми-171Ш-ВН). Уже на форуме «Армия-2019» был заключен контракт с министерством обороны РФ на поставку 10 вертолетов Ми-8АМТШ-ВН в специальном исполнении.
ВТС «Бастион»

МОДЕРНИЗИРОВАННЫЙ ВОЕННО-ТРАНСПОРТНЫЙ ВЕРТОЛЕТ МИ-8АМТШ-ВН (МИ-171Ш-ВН)

06. 03.2021
АППАРАТУРУ ПЕРЕДАЧ КОМАНД 9С477К АВИАЦИОННОГО РАКЕТНОГО КОМПЛЕКСА «АТАКА» НА ФОРУМЕ «АРМИЯ-2019»

На Международном военно-техническом форуме (МВТФ) «Армия-2019» в Кубинке ПАО «Кировский завод «Маяк» представил аппаратуру передач команд (АПК) 9С477К.
Продукцией предприятия является АПК 9С477К, входящая в состав объектов типа Ми-8, Ми-28. Аппаратура передачи команд предназначена для преобразования аналоговых сигналов управления, поступающих от аппаратуры объекта, в кодированные СВЧ-радиокоманды и передачи их на борт управляемой ракеты.
Разработчик ракетного комплекса «Атака» -ОАО «КБМ» (Коломна).
Система управления ракетой включает в себя расположенные в приборном отсеке ракеты приемник радиокомандной линии и блок ответчика с импульсной лампой, а также расположенные на пусковой установке носителя комплекса пеленгатор импульсной лампы и передатчик команд управления миллиметрового диапазона длин волн.
ВТС «БАСТИОН», 06.03.2020

АППАРАТУРУ ПЕРЕДАЧ КОМАНД 9С477К АВИАЦИОННОГО РАКЕТНОГО КОМПЛЕКСА «АТАКА» НА ФОРУМЕ «АРМИЯ-2019»
АППАРАТУРА ПЕРЕДАЧИ КОМАНД 9С477К НА ФОРУМЕ «АРМИЯ-2019»
АППАРАТУРА ПЕРЕДАЧИ КОМАНД 9С477К АВИАЦИОННОГО РАКЕТНОГО КОМПЛЕКСА «АТАКА»
МЕЖДУНАРОДНЫЙ ВОЕННО-ТЕХНИЧЕСКИЙ ФОРУМ АРМИЯ-2019

12. 03.2021

Вооруженные силы Белоруссии получили первую партию российских управляемых ракет 9М120 «Атака». Об этом сообщила в четверг пресс-служба Минобороны Белоруссии.
«В рамках военно-технического сотрудничества с Российской Федерацией в Вооруженные силы Беларуси поступила первая партия управляемых ракет 9М120 «Атака», – говорится в Telegram-канале ведомства.
Ракеты «Атака» оснащены боевой частью кумулятивного действия и предназначены для поражения танков всех типов, в том числе с экранами динамической защиты. Пуск ракеты может происходить как с наземного, так и с воздушного носителя.
«В перспективе Вооруженные силы Беларуси планируют полностью обновить арсенал данного вооружения», – отметили в Минобороны.
ТАСС

ВОЕННО-ТЕХНИЧЕСКОЕ СОТРУДНИЧЕСТВО


ПРОТИВОТАНКОВЫЙ РАКЕТНЫЙ КОМПЛЕКС 9М120 «АТАКА-В»

Ракета авиационного ракетного комплекса «Атака-В» создана на базе ракеты 9М114 комплекса «Штурм-В» с использованием более мощного двигателя, который позволил увеличить дальность стрельбы комплекса, а также новой более мощной боевой части, обладающей большей бронепробиваемостью.
В конце 1990-х годов вертолеты Ми-24В были модернизированы с целью обеспечения возможности применения новых ракет «Атака-В» и «Игла-В». Вертолет с модернизированным комплексом вооружения получил обозначение Ми-24ВМ (экспортная модификация имеет обозначение Ми-35М).
Ракета комплекса имеет аэродинамическую схему «утка» и оснащена полуавтоматической системой наведения по радиолинии. Аппаратура управления – «Радуга-III». Для обеспечения возможности ведения боевых действий круглосуточно для вертолета Ми-24Н разработана обзорно-прицельная система «Тор» с лазерным дальномером, с оптическим, телевизионным и тепловизионным каналами. Система «Тор» используется и для наведения ПТУР.
Комплекс «Атака-ВН» в составе вертолета Ми-28Н предназначен для поражения танков и других подвижных бронированных целей, железобетонных укрытий, бронеколпаков и полевых укреплений, зенитных комплексов ближнего действия, живой силы в укрытиях и на открытых площадках, а также для ведения борьбы с низколетящими малоскоростными воздушными целями. Обладает высокой эффективностью, точностью, помехозащищенностью. Обеспечивает выполнение боевых задач круглосуточно в простых и ограниченно сложных метеоусловиях.
В качестве средств поражения целей используются управляемые ракеты с тандемной кумулятивной и фугасной боевой частью. Комплекс «Атака-ВН» взаимодействует с бортовым радиоэлектронным оборудованием и системой управления оружием вертолёта Ми-28Н.
Дальность стрельбы днем составляет 800—6 000 м, ночью — 800—4 000 м.
Состав комплекса «Атака-ВН»:
— обзорно прицельная станция круглосуточного действия, предназначенная для поиска, обнаружения, распознавания, ручного и автоматического сопровождения наземных, надводных, воздушных, подвижных и неподвижных целей;
— аппаратура передачи команд;
— две пусковые установки (правая и левая), обеспечивающие стыковку электрических цепей ракет с системой управлением оружием вертолёта;
— боекомплект управляемых ракет.
Система управления комплекса – полуавтоматическая, пеленгационная, с передачей команд по радиолинии.
ПТУР «Атака»поставляется в трех вариантах:
ракета 9М120 (9М120М, 9М220) с тандемной кумулятивной боевой частью, преодолевающая динамическую защиту и далее танковую гомогенную броню
ракета 9М120Ф с фугасной боевой частью, предназначенная для борьбы с небронированными целями. Особенно большие разрушения она вызывает при разрыве в замкнутых пространствах (в дзотах, зданиях и др)
ракета 9М220О для поражения летательных аппаратов. Она снабжена неконтактным взрывателем, способным реагировать на воздушную цель при пролете от нее на расстоянии менее 4 м и осколочной боевой частью.
Наибольшая эффективность использования УР «Атака» на дальностях от 800 до 4000м. При этом вертолет находится на малой высоте в зоне наименьшей уязвимости. Вероятность поражения танка (расстояние = 4 км) 0,65-0,9.
Пусковая труба служит направляющей для запускаемой ракеты, а также контейнером для транспортировки и хранения ракеты. Тип старта – из ТПК с помощью вышибного заряда.
Разработчик КБ Машиностроения
Изготовитель ГП «Ижевский машиностроительный завод», Ковровский механический завод

ХАРАКТЕРИСТИКИ

• Боевая часть :
тип для 9М120 (9М120М) – тандемная кумулятивная
тип для 9М120Ф – фугасно-кумулятивная
тип для 9М220О – осколочная
вес, кг – 7
Вертолет-носитель – Ми-24ВМ, Ми-28А/Н, Ка-29, Ми-35М
• Дальность стрельбы, м :
ракетой 9М120 – 400-6000
ракетой 9М220 – 400-6000
ракетой 9М220О – 400-7000
ракетой 9М120М – 800-8000
• Скорость полета, м/c :
максимальная – 500
средняя – 350-400
Время полета на максимальную дальность, с – 14. 5
• Ракета :
число ступеней – 2
длина ракеты 9М120 в ТПК, мм – 1830
максимальный диаметр корпуса, мм – 130
размах крыла, мм – 300
стартовый вес, кг – 49.5
вес ракеты в ТПК, кг – 79
высота применения, м – 0-4000
температура применения, ‘С – от -50 до 50
• Бронепробиваемость, мм :
ракета 9М114 – до 800
ракета 9М120 – более 800
ракета 9М120М – за динамической защитой 950
• Пусковая установка :
тип – вертолетная АПУ8/4У
держатель – балочный ДБ-3У
число ракет – 8

Источники: А.В.Карпенко, С.М. Ганин. Отечественные авиационные тактические ракеты, www.kbm.ru, www.airwar.ru, www.arms-expo.ru и др.

АППАРАТУРУ ПЕРЕДАЧ КОМАНД 9С477К АВИАЦИОННОГО РАКЕТНОГО КОМПЛЕКСА «АТАКА» НА ФОРУМЕ «АРМИЯ-2019»
АППАРАТУРА ПЕРЕДАЧИ КОМАНД 9С477К НА ФОРУМЕ «АРМИЯ-2019»
УПРАВЛЯЕМАЯ РАКЕТА 9М120Ф «АТАКА» НА ФОРУМЕ «ТЕХНОЛОГИИ В МАШИНОСТРОЕНИИ-2010″
ПРОТИВОТАНКОВАЯ РАКЕТА «АТАКА» НА МВСВ-2008
ПРОТИВОТАНКОВАЯ РАКЕТА «АТАКА» НА МВСВ-2006
ПРОТИВОТАНКОВАЯ РАКЕТА «АТАКА» НА МАКС-2005
АППАРАТУРА ПЕРЕДАЧИ КОМАНД 9С477К-1 АВИАЦИОННОГО РАКЕТНОГО КОМПЛЕКСА «АТАКА»
АППАРАТУРА ПЕРЕДАЧИ КОМАНД 9С477К АВИАЦИОННОГО РАКЕТНОГО КОМПЛЕКСА «АТАКА»
АВИАЦИОННЫЙ РАКЕТНЫЙ КОМПЛЕКС «АТАКА-ВН»
АВИАЦИОННЫЙ РАКЕТНЫЙ КОМПЛЕКС «ШТУРМ-ВК»
АВИАЦИОННЫЙ РАКЕТНЫЙ КОМПЛЕКС «ШТУРМ-ВУ»
МОДЕРНИЗИРОВАННЫЙ САМОХОДНЫЙ ПРОТИВОТАНКОВЫЙ РАКЕТНЫЙ КОМПЛЕКС 9К132 «ШТУРМ-СМ»
ПРОТИВОТАНКОВЫЙ САМОХОДНЫЙ РАКЕТНЫЙ КОМПЛЕКС 9К113 ”ШТУРМ-С”
КОНСТРУКТОРСКОЕ БЮРО МАШИНОСТРОЕНИЯ
ОТЕЧЕСТВЕННЫЕ АВИАЦИОННЫЕ ТАКТИЧЕСКИЕ РАКЕТЫ КЛАССА «ВОЗДУХ – ПОВЕРХНОСТЬ»
АВИАЦИОННОЕ ОРУЖИЕ И ВООРУЖЕНИЕ
АВИАЦИЯ, АВИАЦИОННОЕ ВООРУЖЕНИЕ

НОВОСТИ ВПК, ИСТОРИЯ ОРУЖИЯ, ВОЕННАЯ ТЕХНИКА, БАСТИОН, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК.

BASTION, MILITARY-TECHNICAL COLLECTION. MILITARY-INDUSTRIAL COMPLEX NEWS, HISTORY OF WEAPONS, MILITARY EQUIPMENT АВИАЦИОННЫЙ РАКЕТНЫЙ КОМПЛЕКС «АТАКА-ВН». ATAKA-VN AVIATION MISSION COMPLEX

АВИАЦИОННЫЙ РАКЕТНЫЙ КОМПЛЕКС «АТАКА-ВН»
ATAKA-VN AVIATION MISSION COMPLEX

Авиационный ракетный комплекс «Атака-ВН» создан АО «Научно-производственная корпорация „Конструкторское бюро машиностроения“ (АО «НПК „КБМ“»).
Комплекс «Атака-ВН» в составе вертолета Ми-28Н предназначен для поражения танков и других подвижных бронированных целей, железобетонных укрытий, бронеколпаков и полевых укреплений, зенитных комплексов ближнего действия, живой силы в укрытиях и на открытых площадках, а также для ведения борьбы с низколетящими малоскоростными воздушными целями. Обладает высокой эффективностью, точностью, помехозащищенностью. Обеспечивает выполнение боевых задач круглосуточно в простых и ограниченно сложных метеоусловиях.
В качестве средств поражения целей используются управляемые ракеты с тандемной кумулятивной и фугасной боевой частью. Комплекс «Атака-ВН» взаимодействует с бортовым радиоэлектронным оборудованием и системой управления оружием вертолёта Ми-28Н.
Дальность стрельбы днем составляет 800—6 000 м, ночью — 800—4 000 м.
Состав комплекса «Атака-ВН»:
— обзорно прицельная станция круглосуточного действия, предназначенная для поиска, обнаружения, распознавания, ручного и автоматического сопровождения наземных, надводных, воздушных, подвижных и неподвижных целей;
— аппаратура передачи команд;
— две пусковые установки (правая и левая), обеспечивающие стыковку электрических цепей ракет с системой управлением оружием вертолёта;
— боекомплект управляемых ракет.
Система управления комплекса – полуавтоматическая, пеленгационная, с передачей команд по радиолинии.

Источники: www.kbm.ru/ru/production/ptrk/284.html
УЧЕБНО-БОЕВОЙ ВЕРТОЛЕТ МИ-28УБ
БОЕВОЙ ВЕРТОЛЕТ КРУГЛОСУТОЧНОГО ДЕЙСТВИЯ МИ-28Н (МИ-28НЭ)
АППАРАТУРА ПЕРЕДАЧИ КОМАНД 9С477К АВИАЦИОННОГО РАКЕТНОГО КОМПЛЕКСА «АТАКА»
АВИАЦИОННЫЙ РАКЕТНЫЙ КОМПЛЕКС «ШТУРМ-ВУ»
АВИАЦИОННЫЙ РАКЕТНЫЙ КОМПЛЕКС «ШТУРМ-ВК»
ПРОТИВОТАНКОВЫЙ РАКЕТНЫЙ КОМПЛЕКС 9М120 «АТАКА-В»
МОДЕРНИЗИРОВАННЫЙ САМОХОДНЫЙ ПРОТИВОТАНКОВЫЙ РАКЕТНЫЙ КОМПЛЕКС 9К132 «ШТУРМ-СМ»
ПРОТИВОТАНКОВЫЙ САМОХОДНЫЙ РАКЕТНЫЙ КОМПЛЕКС 9К113 ”ШТУРМ-С”
КОНСТРУКТОРСКОЕ БЮРО МАШИНОСТРОЕНИЯ
ОТЕЧЕСТВЕННЫЕ АВИАЦИОННЫЕ ТАКТИЧЕСКИЕ РАКЕТЫ КЛАССА «ВОЗДУХ – ПОВЕРХНОСТЬ»
АВИАЦИОННОЕ ОРУЖИЕ И ВООРУЖЕНИЕ
АВИАЦИЯ, АВИАЦИОННОЕ ВООРУЖЕНИЕ

© А. В.Карпенко 2009-2022/A.V.Karpenko 2009-2022

Для особо важных задач: в чем уникальность ракеты «Вихрь»

Противотанковые «Вихри» проверяются Сирией

Большой урон бандформированиям в Сирии наносят российские вертолеты, арсенал которых недавно пополнился серийным вариантом нового противотанкового ракетного комплекса (ПТРК).

Приводя статистику потерь противника в районе города Тадмор (Пальмира) на одном из мартовских брифингов, начальник Главного оперативного управления Генштаба ВС РФ генерал-полковник Сергей Рудской сказал: «В ходе этой операции потери боевиков составили более тысячи человек убитыми и ранеными, уничтожено 19 танков, 37 боевых бронированных машин, 98 пикапов с установленным тяжелым вооружением, более 100 единиц автомобильной техники. Решающий вклад в разгром группировки ИГИЛ в районе Пальмиры внесла российская авиация и Силы специальных операций. Против бандформирований применялись не только самолеты, но и новейшие вертолеты Ка-52, которые продемонстрировали свою высокую эффективность в горно-пустынной местности».

Выступление главы ГОУГШ сопровождалось демонстрацией видеороликов, снятых на линии огневого соприкосновения. На них запечатлены моменты боевого применения противотанковых управляемых ракет по бронетехнике и укрепленным позициям террористов. Ряд специалистов высказали предположение, что удары по врагу наносились экипажами Ка-52 при помощи ракет «Вихрь». В пользу данной версии говорят цифры, наложенные на изображение поля боя, которые, предположительно, показывают дальность до цели – в пределах семи-восьми километров.

Арсенал Вооруженных Сил РФ включает несколько серийных типов противотанковых ракет, однако в основной массе они имеют максимальную дальность пуска пять-шесть километров. В частности, соответствующий показатель для основного варианта ракет 9М114 «Штурм» и 9М120 «Атака» разработки ФГУП «КБМ» (г. Коломна) в рекламных материалах конструкторского бюро дается равным 6000 метров.

Правда, разработаны специальные модификации «Атаки» с увеличенной, до семи-восьми километров, дальностью стрельбы. Однако есть сомнения в способности штатной бортовой аппаратуры серийных вертолетов армейской авиации реализовать возросшие энергетические возможности ракеты на практике стрельбы по реальным целям в условиях сирийской пустыни.

Штатные системы

Арсенал управляемого оружия Ми-24ПМ, Ми-35М и Ми-28, размещенных в Сирии, включает ПТРК «Штурм-В», «Атака-В» и «Атака-ВН». Стартовая масса ракеты составляет 42–43 килограмма, транспортно-пусковой контейнер весит около 50 килограммов. Реализована схема наведения, при которой бортовая аппаратура ракеты отрабатывает сигналы на коррекцию траектории полета, поступающие с вертолета по радиолинии (так называемое радиокомандное наведение).

Система наведения – полуавтоматическая: оператор (наводчик) непрерывно отслеживает цель, удерживая ее в перекрестии прицела, тогда как слежение за ракетой (по трассеру) и выработка команд управления с передачей на ракету идут автоматически.

Серийные Ка-52 комплектуются многоцелевым комплексом управляемого ракетного вооружения комплекса «Штурм-ВУ». В его состав включены прицельная круглосуточная система с аппаратурой лазерной системы наведения и система обработки видеоизображения с телевизионным автоматом сопровождения цели СОВИ «Охотник».

Согласно информации на сайте разработчика, «Штурм-ВУ» предназначен для уничтожения складов, дотов, дзотов, легкобронированной техники, неподвижных и подвижных наземных целей типа «танк», малоскоростных воздушных целей типа «вертолет», живой силы, расположенной открыто и сосредоточенной в укрытиях. В качестве средства поражения используются управляемые ракеты 9М120-1 с тандемной кумулятивной боевой частью и ракеты 9М120-1Ф с фугасной боевой частью.

В практическом плане данная модификация «Штурма» отличается от основного варианта на вертолетах марки «Миль» реализацией алгоритмов поражения целей с телеориентированием ракет в лазерном луче. После пуска экипажу вертолета необходимо удерживать прицельную метку на цели вплоть до попадания в нее ракеты. При этом она наводится на цель, автоматически отслеживая направление лазерного луча при помощи расположенных в хвостовой части фотоэлементов. Комплекс работает в простых и ограниченно сложных метеоусловиях, правда, при стрельбе ночью практическая дальность сокращается до 3500–4000 метров.

Апробация новых систем

Однако «Штурм» – далеко не новая система: вертолет Ми-24 с подобным комплексом в первоначальном его варианте (полуавтоматическая система наведения с передачей команд по радиоканалу) поступил на вооружение в 1976 году. Он считается первым в мире массовым ПТУР со сверхзвуковой скоростью полета (средняя на маршруте – порядка 400, максимальная – 540 метров в секунду).

Между тем, выступая перед депутатами Государственной думы 22 февраля 2017 года, министр обороны РФ сказал, что за время, что российские войска ведут боевые действия в Сирии, они опробовали 162 образца новых и модернизированных вооружений, из которых лишь десять пришлось снять с производства и отправить на доработку. Хотя Сергей Кужугетович Шойгу не привел конкретных названий, есть весомые основания предполагать, что в число апробованных включены вертолет Ка-52 «Аллигатор» и входящие в его арсенал средств новейшие средства поражения.

Машины данного типа появились в Сирии прошлым летом, дополнив размещенные там ранее Ми-24П и Ми-35М. Они приняли участие в ряде операций, проводимых правительственными войсками и их союзниками в провинциях Хомс и Алеппо.

Вертолеты марки Ка неоднократно попадали в объективы фото и видеокамер, съемки с которых затем выкладывались в открытый доступ. Среди фотографий, появившихся в феврале, были и такие, на которых Ка-52 запечатлен с транспортно-пусковыми контейнерами, по форме напоминающими ТПК ракет 9А4172 комплекса «Вихрь» Конструкторского бюро приборостроения (г. Тула).

Тульские оружейники приступили к испытаниям своего изделия в далеком 1980 году и завершили их в начале 1990-х. Однако из-за распада Советского Союза и в связи с отсутствием у новой России достаточного числа носителей (Ка-50 и Су-25Т не пошли в серийное производство) «Вихрь» первоначального облика и последовавшие за ним улучшенные варианты изготавливались единичными образцами.

Лишь в 2013 году концерн «Калашников» получил заказ и приступил к серийному выпуску ракет для МО РФ. Поставки товарной продукции начались в конце позапрошлого года. Постановке на поток «Вихри» обязаны ГОЗ и «египетскому контракту» на вертолеты семейства Ка-52. Возможно, желание МО РФ проверить недавно полученные ракеты нового типа в реальной военной обстановке и показать их результативность иностранным коллегам из числа клиентов отечественного ОПК сделало возможным применение их в Сирии. Отметим, что задолго до сирийских событий вертолеты Ка-50 применили «Вихрь» (отмечено три пуска по реальным целям) в ходе контртеррористической операции на территории Чеченской Республики.

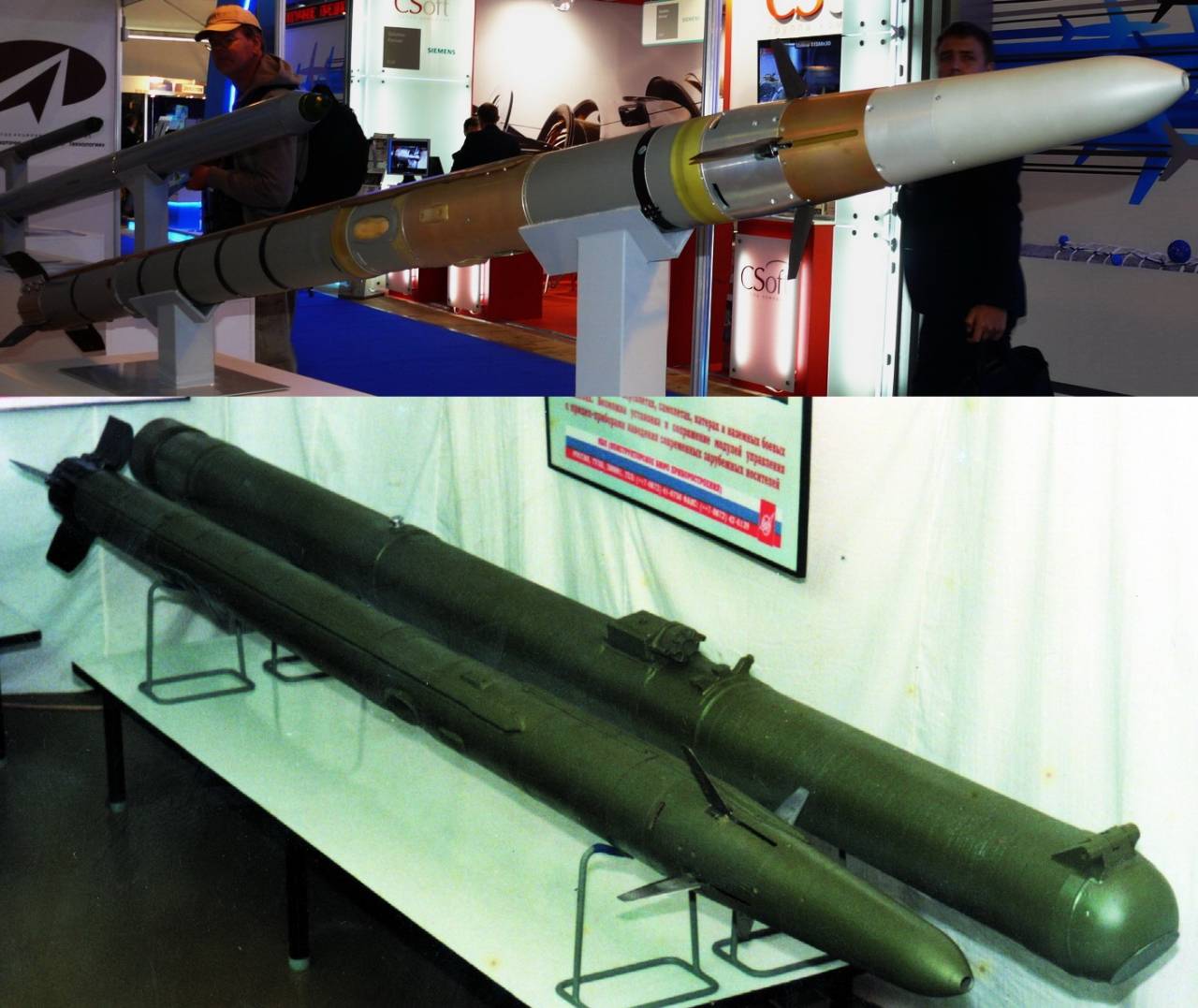

Высокая скорость и большая дальность

Массовые параметры тульского изделия: стартовая масса – 42–45 килограммов, вес ТПК – до 60 килограммов – лишь ненамного превышают соответствующие показатели коломенского. Время полета к цели на удалении четыре километра находится в сопоставимых пределах (10–11 секунд). А вот на повышенных дальностях преимущество имеет «Вихрь», который разгоняется до более высоких (до 800 метров в секунду) скоростей и преодолевает восемь километров за 20–21 секунду. При этом предельная дальность стрельбы увеличивается с пяти-шести до восьми-десяти километров. Отметим, что дозвуковые ПТРК прошлых поколений, которые в массовом порядке применяются в Сирии и Ираке, пролетают расстояние четыре-пять километров за полминуты.

«Вихрь» разрабатывался как средство поражения современных танков и бронемашин с толщиной брони до 1000 миллиметров. Вероятность уничтожения движущегося танка типа Leopard 2 одной ракетой по целеуказанию от оптико-электронного комплекса вертолета оценивалась в 0,8–0,85. Особо следует отметить, что с помощью «Вихрей» вертолет может расстреливать танки противника, оставаясь вне зоны действия его зенитных средств. Серийные Ка-52 оснащаются ГОЭС-451 с 20-кратным увеличением по ТВ-каналу. Оптико-электронные системы позволяют его экипажу обнаруживать цели, подсвеченные передовыми авианаводчиками и атаковать их в автоматическом режиме. Это особенно важно на линии боевого соприкосновения для исключения возможности нанесения удара по своим войскам.

Сверхзвуковая скорость, высокая точность попадания и большая дальность стрельбы позволяют применять «Вихри» по воздушным целям. Это было продемонстрировано во время испытаний Су-25Т, когда прямым попаданием «Вихря» была сбита радиоуправляемая мишень на платформе бомбардировщика Ту-16.

На Западе нет прямого аналога нашему комплексу, а в качестве дальнего можно рассматривать Air Defense and Anti-Tank System, разработанный в середине 1980-х годов фирмами «Эрликон» и «Мартин Мариэтта». По сути, ADATS представляет самоходный зенитный комплекс, ракеты которого стартовым весом более 50 килограммов и дальностью стрельбы до восьми километров могут наводиться не только на воздушные, но и на наземные цели.

Помимо РЛС кругового обзора, комплекс оснащен стабилизированным электронно-оптическим модулем с инфракрасной и телевизионной камерами, лазерными дальномером и системой наведения ракет по лучу. После пуска ракета сначала управляется по радиоканалу, а затем – по лазерному лучу, причем комбинированное наведение обеспечивает как эффективное использование энергетики ракеты, так и прямое попадание в цель.

Исторически «Вихрь» представляет собой очередной шаг в развитии и совершенствовании технологий наведения ракеты по лазерному лучу. Кроме преимуществ, приведенных выше, необходимо отметить и одно важное обстоятельство. Управляемое оружие с головками самонаведения стоит очень дорого. Это одна из причин, почему ВКС России делают ставку в Сирии на комбинированное применение неуправляемых и высокоточных авиационных средств поражения, используя высокоточные боеприпасы только по наиболее важным объектам противника. Снижения стоимости массовых противотанковых и зенитных ракет можно достигнуть за счет отказа от оснащения их головками самонаведения (ГСН), заменив их фотоэлементами в хвостовой части снаряда.

Проще говоря, ГСН представляет специальное устройство, которое обнаруживает излучение, создаваемое или отражаемое целью, и наводит на нее ракету путем взаимодействия с бортовыми вычислителями и органами управления (аэродинамические рули, поворотные сопла и т. п.). Применяемые в современных комплексах радиолокационные, инфракрасные и оптические головки самонаведения довольно дорого стоят и при этом устанавливаются на одноразовый носитель и уничтожаются вместе с ним как при попадании в цель, так и при промахе. Так происходит в случае с американскими ПТРК Hellfire, Javelin и им подобными.

Между тем фотоэлементы, размещаемые в хвостовой части снаряда, который наводится телеуправлением по лазерному лучу, в серийном производстве недороги. Таким образом, открывается путь к созданию сравнительно дешевых средств поражения, при этом обладающих высокой точностью.

Противотанковая управляемая ракета «Атака» | Military-Today.com

Страна происхождения Россия
Поступил на службу начало 1990-х
Ракета
Бронепробиваемость 800 мм позади ERA
Длина ракеты 1,83 м
Диаметр ракеты 0. 13 м
Размах плавников 0,36 м
Вес ракеты 42,5 кг
Вес БЧ 7,4 кг
Боевая часть типа тандемная кумулятивная, топливно-воздушная взрывчатка, разжимной стержень
Дальность стрельбы 6 км
Руководство Радиоуправляемый



Атака ( Атака ) (Западная отчетное наименование АТ-9 Спираль-2) — дальнобойный противотанковый управляемый ракетная система. Он был разработан в 1980-х годах в Советском Союзе как продолжение предыдущего система Штурм (АТ-6 Спираль), которая была представлена ​​в 1976 году. Советскому Союзу нужны были новые ракеты, которые могли победить современные западные основные боевые танки с композитная и фугасная реактивная броня, типа американской М1 Абрамс, немец Леопард 2 и британский Челленджер. Пусковые установки с ракетами «Атака» могут быть установлены на вертолеты, автомобили и плавсредства. Он в основном похож на предыдущий Штурм, но имеет большую дальность и более устойчив к электронные средства противодействия.Ракеты «Атака» в настоящее время используется вооруженными силами России. Эти ракеты были экспортируется в Алжир, Бразилию, Индию, Казахстан и Словению. Немного источники сообщают, что эти ракеты также были экспортированы в Иран и Северной Корее.

«Атака» может запускаться с существующих пусковых установок «Штурм». например Противотанковый ракетоносец Штурм-С, без каких-либо модификации. Он используется на ударных вертолетах, таких как Ми-24, Ми-28 и Ка-52, хотя его можно перевозить и транспортными вертолетами.

С точки зрения роль Атака наиболее близка к США AGM-114 Hellfire, хотя метод наведения у «Атаки» полностью отличается. Эта ракета может использоваться для поражения танков, бронетехники, вражеская пехота, здания, бункеры и укрепления. Есть даже версия этой ракеты для использования против вертолетов.

Базовая Атака ракета имела максимальную дальность 6 км. Однако вскоре после своего внедрение улучшенных версий с максимальной дальностью 8 и 10 км.Эта ракета сверхзвуковая. Это имеет Полуавтоматическое наведение на линию прямой видимости (SACLOS) и использует усовершенствованные радиокомандные сигналы наведения. Несмотря на то, что руководство метод тот же, что и на предыдущей ракете «Штурм», система был улучшен и более устойчив к электронным контрмеры. После пуска ракеты наводчик должен держите перекрестие на цели. Однако на больших дальностях эта ракета постепенно теряет точность. Базовая ракета 9М120 имеет вероятность 65-90% поражение танка на дальности 4 км.

Ракета хранится в специальной трубке из стекловолокна, которая также выполняет роль его пусковой установки.

То доступны следующие ракеты:

— 9М120 это базовая ракета с тандемной осколочно-фугасной противотанковой (кумулятивной) боевой частью. Он используется против танков и другой бронетехники. Он имеет дальность 6 км и пробивает 800 мм брони. за взрывоопасной реактивной броней (ERA).

— 9М120Ф с топливно-воздушная (термобарическая) боевая часть.Он используется против пехота в зданиях, окопах, дзотах и ​​укреплениях. Он имеет максимум дальность 5,8 км.

— 9А220О (также упоминается как 9М220) вариант воздух-воздух с расширяющимся стержневая боевая часть. Используется против вертолетов. Имеет максимальную дальность 7 км.

— 9М120М улучшенная версия с большей дальностью и улучшенной кумулятивной боевой частью. Имеет максимальную дальность 8 000 м и пробивает 950 мм брони за динамической защитой.

— 9М120Д улучшенная версия с максимальной дальностью до 10 км.

Стоит отметить что российские военные также используют противотанковая управляемая ракета «Вихрь», у которого такая же роль. Он был разработан во время тот же период времени, что и Атака. Также у него есть сравнимые характеристики, хотя «Вихрь» был разработан другая компания и имеет несвязанный дизайн и другое руководство метод. Эту ракету можно запускать не только с вертолетов, но и с близкого расстояния. также авиация поддержки. Обе эти ракеты конкурируют друг с другом.

Варианты

Атака-В представляет собой противотанковый ракетный комплекс воздушного базирования. Он поступил на вооружение с российской армией в начале 1990-х гг. Этот дальнобойный ракета система переносится атакой вертолеты.

Атака-Т — это автомобильный противотанковый ракетный комплекс. Первое применение этого оружия — российская боевая машина поддержки танков БМПТ. Он был оснащен двумя пусковыми установками по бокам башни.Это было также установлен на Тяжелая боевая машина пехоты «Армата».

Армейское руководство

Разработка/описание

Ракетный комплекс «Атака» разработан Коломенским КБМ и является продолжением системы 9К114 «Штурм». Это оружие с полуавтоматическим управлением на линии прямой видимости (SACLOS), использующее усовершенствованные сигналы радиокомандного наведения. Все, что нужно делать наводчику, — это держать прицел на цели.

Он может быть запущен с существующих пусковых установок «Штурм» без модификации, например, с машины 9П149, и имеет обозначение «Атака-В» (В = вертолетный, русский язык для вертолета) при установке на вооруженный вертолет Ми-28 «Опустошение».

Ракета имеет обозначение Российской Федерации и ассоциированных государств (СНГ) 9М120 и доступна в трех модификациях:

(1) 9М120 с тандемной осколочно-фугасной противотанковой (кумулятивной) боевой частью для поражения ОБТ, оснащенных системами динамической защиты (ERA)

(2) 9М120Ф1 с боевой частью термобарического (например, топливно-воздушного взрывчатого вещества) типа для применения против статичных целей, таких как бункеры

(3) 9A220 со сплошной стержневой осколочно-фугасной (HE) боевой частью, содержащей ударный и неконтактный лазерный взрыватель для применения в классах «воздух-воздух».

Ракета имеет максимальную дальность 6000 м и является сверхзвуковой. Масса пускового контейнера и его ракеты составляет 49 кг, и он может эксплуатироваться на максимальной высоте до 3000 м над уровнем моря.

Тула КБП ПТРК 9К121 Вихрь

В комплексе 9К121 «Вихрь» используется сверхзвуковая зенитная ракета двойного назначения с лазерным наведением. В «Вихре» используется тандемная осколочно-фугасная боевая часть с ударными и неконтактными взрывателями. Максимальная дальность 10 000 м; минимальная дальность 500 м.Ракета массой 45 кг, разработанная тульским бюро КБП, доступна только для использования на штурмовиках, таких как Су-39 «Лягушка» и ударных вертолетах Камова Ка-50/Ка-52 «Хокум». «Вихрь» имеет максимальную дальность наведения 10 000 м и стартовый вес 45 кг. Максимальное время полета до 6000 м заявлено как 14 секунд. Для этой ракеты нет известных наземных применений.

Статус

Производство. На вооружении РФАС. Вероятно, эта ракета была экспортирована.

9М120 Атака-В

АТ-9 Спираль-2 — противотанковая ракета советского производства. Индекс ГРАУ 9К120 — «Атака», ракета носит обозначение 9М120.

Разработка

Ракета разработана коломенским конструкторским бюро, уже создавшим комплексы АТ-3 «Саггер» и АТ-6 «Спираль». Работы по проектированию начались в середине 1980-х годов. Система АТ-9 была разработана как преемник представленной в конце 1970-х годов системы АТ-6 «Спираль».Система АТ-9- основана на АТ-6 и является ее дальнейшим развитием. АТ-9 по сравнению с моделью-предшественником более устойчив к средствам радиоэлектронного противодействия, имеет большую точность попадания и большую дальность действия. И создал АТ-9 с совершенно новой боевой частью с повышенной бронепробиваемостью. Первые единицы были поставлены в 1985 году в советские вооруженные силы.

Варианты

В системе 9К120 «Атака» используются следующие типы ракет:

  • 9М120: базовый вариант с моноблочным кумулятивным зарядом; Бронепробиваемость 600-800 мм RHA
  • 9М120-1: Исполнение с тандемным кумулятивным зарядом; Дальность полета 6 км, бронепробиваемость до 950 мм RHA.
  • 9М120М: Исполнение с тандемным кумулятивным зарядом; Добраться до 8 км
  • 9М120Д : Вариант с осколочной боевой частью; Добраться до 10 км
  • 9М120Ф: Вариант с термобарической боевой частью
  • 9М120Ф-1: Вариант с осколочно-зажигательной боевой частью
  • 9М120О: вариант со сплошной стержневой боевой частью и неконтактным взрывателем для управления вертолетами; Добраться до 7 км

Аналогично могут применяться ракеты 9М114М предыдущей системы АТ-6 Спираль:

  • 9М114М1: (АТ-6Б «Спираль»): дальность 6 км с 7.4-кг моноблочный кумулятивный заряд
  • 9М114М2: (АТ-6С «Спираль»): дальность 7 км с тандемным кумулятивным зарядом 7,4 кг

Платформы развертывания

Автомобильный вариант Ataka S поставляется с истребителями танков 9П149 и 9П162 б/у. Аналогичным образом система «Атака С» установлена ​​на машине поддержки основного боевого танка БМП-Т и на разведывательной машине 2Т «Сталкер».

Бортовой вариант Атака-W поставляется с вертолетами Ми-8 «Хип», Ми-28 «Хавок», Ми-24W «Хинд» и Ка-29ТБ Хеликс-Б.

Технология

Ракета транспортируется в алюминиевой трубе и оттуда же запускается. В ракете используется твердотопливный двигатель фирмы «НПО «Союз». При запуске небольшой метательный заряд транспортировал ракету из пусковой трубы. Сразу после выхода из трубы разворачиваются крылья и зажигается ракетный двигатель.

Ракета управляется SACLOS по радио. Радиоуправление позволяло по сравнению с обычным проводным управлением иметь более высокую скорость и дальность полета.Контроллер базовой станции осуществляется через УКВ с разными полосами частот и множественным кодированием, чтобы свести к минимуму подверженность помехам. В состав системы входит электронно-оптический дневной прицел со встроенным лазерным дальномером. После пуска стрелок должен удерживать до попадания в прицельную мишень. Команды управления передаются на ракету с помощью дистанционного радиоуправления.

Ракета летит выше линии прицеливания стрелка. Поскольку расстояние до цели определяется лазерным дальномером, ракета толкается непосредственно перед ударом сверху вниз к цели. Эта процедура в основном используется для предотвращения столкновений с препятствиями. Также в этом профиле атаки кумулятивная боевая часть пробила только тонкую броню крыши боевого танка. С ракетой 9М220О возможна борьба с тихоходными вертолетами.

Распространение

  • Алжир Алжир
  • Армения Армения
  • Эфиопия Эфиопия
  • Бразилия Бразилия
  • Индия Индия
  • Индонезия Индонезия
  • Кения
  • Ливия Ливия
  • Польша Польша
  • Россия Россия
  • Судан Судан
  • Украина Украина
  • Венесуэла Венесуэла
  • Беларусь Беларусь

Опухать

Что означает Атака, имя Атака означает, Атака означает

Актуальные и популярные статьи

Изменение кредита означает повторное проведение переговоров с лицом, организацией или учреждением, которое одолжило вам деньги или средства для реализации…

Каллиграфия – изобразительное искусство, связанное с письмом. Это дизайн и выполнение надписей инструментом с широким наконечником, пером или кистью….

Общение очень простое, но эффективное общение, которое является повседневным делом, будь то на работе или в вашем непосредственном окружении, может быть очень …

Астрологическое и нумерологическое объяснение и анализ имени АТАКА

Известные результаты для АТАКА

9М120 Атака

9М120 Атака (русский язык: Атака; Атака) — противотанковая управляемая ракета (ПТУР) производства Советского Союза.Отчетное название НАТО 9M120

Атака (политическая партия)

Атака (болгарский: Атака, латинизированный: Атака) — националистическая политическая партия в Болгарии, основанная в 2005 году Воленом Сидеровым, который в то время был ведущим

Атака.

Атака может означать: Атака (политическая партия), болгарская националистическая политическая партия Атака (пьеса), японская пьеса, использованная в качестве источника для фильма «Люди». Ataka Sangyo) была крупной японской торговой компанией со штаб-квартирой в Осаке. Атака открыла свой первый офис в США в 1918 году и имела

БМПТ Терминатор

и бронированную, чтобы выжить в городских боях. ББМ вооружена четырьмя пусковыми установками 9М120 «Атака», двумя 30-мм автоматическими пушками 2А42, двумя гранатометами АГ-17Д. Он был описан как шедевр гэндзай но , типа ракеты Но

Ми-28

9М120 Атака-В , в которой используется наведение по радиолучу.Каждая из двух стоек может нести по 8 ракет «Атака», всего 16 ракет, хотя 8 «Атака» — это

Т-15 «Армата»

и управляемые противотанковые ракеты 9М120-1М «Атака» ДУБМ-57 «Кинжал» с автоматической пушкой БМ-57, 7,62-мм пулемет ПКМТ и ПТРК 9М120-1 «Атака». Как и Т-14

ФК «Атака Минск»

ФК «Атака Минск» — белорусский футбольный клуб из Минска. Расформирована в 1998 году. ФК «Атака-407 Минск» была образована в 1986 году. В 1992 году команда начала свою деятельность. 1930-е годы и во время Второй китайско-японской войны

9М120 Атака

9М120 Атака (русский язык: Атака; Атака) — противотанковая управляемая ракета (ПТРК), созданная в Советском Союзе. Отчетное название НАТО 9M120

Атака (политическая партия)

Атака (болгарский: Атака, латинизированный: Атака) — националистическая политическая партия в Болгарии, основанная в 2005 году Воленом Сидеровым, который в то время был ведущим

Атака.

Атака может означать: Атака (политическая партия), болгарская националистическая политическая партия Атака (пьеса), японская пьеса, использованная в качестве источника для фильма «Люди». Ataka Sangyo) была крупной японской торговой компанией со штаб-квартирой в Осаке.Атака открыла свой первый офис в США в 1918 году и имела

БМПТ Терминатор

и бронированную, чтобы выжить в городских боях. ББМ вооружена четырьмя пусковыми установками 9М120 «Атака», двумя 30-мм автоматическими пушками 2А42, двумя гранатометами АГ-17Д. Он был описан как шедевр гэндзай но, типа Но

Т-15 Армата

и управляемых противотанковых ракет 9М120-1М Атака ДУБМ-57 Кинжал RCWS с автопушкой БМ-57, 7.62-мм пулемет ПКМТ и ПТРК 9М120-1 «Атака». Аналогично Т-14

Ми-28

9М120 «Атака-В» с радиолучевым наведением. Каждая из двух стоек может нести по 8 ракет «Атака», всего 16 ракет, хотя 8 «Атака» — это

ФК «Атака Минск»

ФК «Атака Минск» — белорусский футбольный клуб, базирующийся в Минске. Они были расформированы в 1998 году. ФК «Атака-407 Минск» была сформирована в 1986 году. В 1992 году команда начала демонстрацию

9К114 Штурм

в Швеции в конце 1995 года с использованием Ми-28А, стрелявшего ракетами «Штурм» и «Атака», также показала хорошие результаты: с висящего вертолет Штурм

Значение/определение имени АТАКА?

Имя АТАКА означает:

A : Значение A в названии ATAKA означает: Вы можете быть очень тихими, когда у вас что-то на уме.Жизнеспособность и энтузиазм, вдохновляют окружающих, склонны к нездоровью, побеждает здравый смысл, раздражительность и «нервы», создают финансовые и бытовые проблемы. Вовлечение в новые дела, преодолевает застенчивость, непредвиденные события могут стать причиной неожиданного переезда в дальнее место. Много путешествует, может предпочесть жить далеко от дома. Вы можете пострадать из-за собственного непостоянства. Амбиции достигаются за счет приложения и навыков.

Вы не особенно романтичны, но вас интересует действие. Вы имеете в виду бизнес.С вами то, что вы видите, это то, что вы получаете. У вас нет терпения для флирта, и вы не можете быть обеспокоены кем-то, кто пытается быть застенчивым, милым, скромным и слегка соблазнительным. Вы человек передний. Когда дело доходит до секса, важны его действия, а не неясные намеки. Для вас важна физическая привлекательность вашего партнера. Вы находите погоню и вызов «охоты» бодрящими. Вы страстны и сексуальны, а также гораздо более предприимчивы, чем кажетесь, однако вы не афишируете эти качества.Ваши физические потребности являются вашей главной заботой.

T : Значение T в имени ATAKA означает: Вы любите проводить время с друзьями, когда у вас есть время. Вам нравится общество других людей на общественных мероприятиях. Большое воображение — ваш лучший талант. используйте по назначению, чтобы наслаждаться богатством и почестями. Беспокойный, нервный и капризный, ищущий общения. Часто помогает смена обстановки. Фантазия и восхищение странным помогают в новых начинаниях. Изучайте фактический предмет, особенно историю.Импульсивный, с низким порогом скуки. Интенсивное изучение не удовлетворяет, удовлетворяют метафизические интересы. Хороший подражатель, нуждающийся в предприимчивых людях вокруг.

Вы очень чувствительны, скрытны и сексуально пассивны; вам нравится партнер, который берет на себя инициативу. Музыка, мягкий свет и романтические мысли заводят вас. Вы фантазируете и склонны влюбляться и разочаровываться. Когда вы влюблены, вы романтичны, идеалистичны, сентиментальны и чрезвычайно изменчивы. Вам нравится, когда ваши чувства и чувства стимулируются, возбуждаются и дразнятся.Ты отлично кокетничаешь. Вы можете сделать так, чтобы ваши отношения соответствовали вашим мечтам, и все это в вашей собственной голове.

K : Значение K в имени ATAKA означает: Вам нравится пробовать новое. Любовь к дому повышает безопасность. Сильное стремление к независимости не следует доводить до крайности. Контролируйте жажду власти, поскольку она может захлестнуть. Инстинкты хорошего директора, вмешательство может ослабить позицию. Благоразумие и умеренность важные факторы в жизни.

Вы скрытны, замкнуты и застенчивы.Вы очень сексуальны, чувственны и страстны, но не показываете этого. Только в уединении эта часть вашей натуры раскроет себя. Когда дело доходит до мельчайших деталей, вы являетесь экспертом. Вы знаете все маленькие хитрости, можете сыграть любую роль или любую игру и очень серьезно относитесь к своей личной жизни. Вы не дурачитесь. У вас достаточно терпения, чтобы дождаться появления нужного человека.

определение 9m120 ataka-v и синонимы 9m120 ataka-v (английский)

9М120 с тандемной кумулятивной боевой частью

AT-9 Спираль-2 — это отчетное название НАТО для радиоуправляемого противотанкового ракетного комплекса 9M120 Ataka-V SACLOS Советского Союза. Это следующее крупное поколение в семействе 9К114 «Штурм» (АТ-6 «Спираль»). Эту систему часто путают с системой 9К121 «Вихрь».

Ракета предназначена для поражения танков с композитной броней.

  Разработка

Ракета разработана КБМ, г. Коломна. Ракета поступила на вооружение где-то в 1990-х годах. Впервые он упоминается в российских документах примерно в 1992 году. Представляется, что он является эволюционным развитием системы АТ-6 «Спираль» — тяжелее и быстрее.Сообщается, что дальность и точность также были увеличены.

На Западе эту ракету часто путают с многоцелевой управляемой ракетой 9А1472 «Вихрь», используемой на вертолетах «Камов» и штурмовиках Сухого (а также на некоторых модификациях украинских Ми-24/35). Эти системы совершенно не связаны по своей конструкции и находятся в жесткой конкуренции.

  Описание

9М120 вид сзади

Ракета хранится в пластиковой трубе, армированной стекловолокном, которая также служит ее пусковой установкой. Сообщается, что ракета значительно быстрее, чем AT-6 Spiral, с немного большей дальностью полета, чем у исходной версии. Он по-прежнему использует радиокомандное наведение, но система была улучшена по сравнению с более ранней 9К114 «Штурм».

Есть три основные ракеты, все они совместимы с системой запуска. Первый представляет собой двухступенчатое противотанковое оружие. Во-вторых, это ракета 9М120Ф с термобарической боеголовкой для поражения позиций пехоты. Наконец, есть вариант с боевой частью с дистанционным взрывателем 9А220О.Это обеспечивает системе ограниченные возможности воздух-воздух.

Система установлена ​​на Ми-28 и некоторых прототипах Ми-24. Он также предлагается в автомобильном (Атака-Т) и корабельном вариантах.

Общие характеристики 9М120 (АТ-9 Спираль-2)

  • Длина : 1830 мм (с датчиком на расстоянии)
  • Размах крыла : 360 мм
  • Диаметр : 130 мм
  • Стартовая масса (включая контейнер) : 49. 2 кг – 48,5 кг (оценки разнятся)
  • Скорость : 550 м/с
  • Дальность : 400 м — 6 км \ 800 м — 8 км для модели 9М120М
  • Руководство : Радиокомандная линия SACLOS
  • БЧ : кумулятивный заряд (вероятно 5–8 кг) тандемный кумулятивный 800 мм против ЗР после ДЗ / 900 мм против ЗР после ДЗ для 9М120М

  Варианты

  • 9М120 Атака-В » АТ-9 Спираль-2 » SACLOS радиокомандная управляемая ракета.(фактически с лазерным наведением)
    • 9М120 с тандемной кумулятивной боевой частью.
    • 9М120Ф с термобарической боевой частью для применения против зданий, бункеров и пещер.
    • 9А220О с раздвижной стержневой боевой частью, для применения против вертолетов.
    • 9М120М улучшенная версия.

  Операторы

Азербайджан
 Россия
 Венесуэла
 Бразилия
 Индонезия
 Словения
 Индия

  Ссылки

  • Халл, А. В., Марков Д.Р., Залога С.Ю. (1999). Советско-российская практика проектирования бронетехники и артиллерии с 1945 г. по настоящее время . Дарлингтон Продакшнс. ISBN 1-892848-01-5.
  • www.airwar.ru

Индия подписала с Россией контракт на сумму 200 крор рупий на приобретение противотанковых ракет Strum Ataka для своего парка ударных вертолетов Ми-35-India News, Firstpost

Сделка по ракетам стоит около 200 крор рупий и предоставит вертолетам Ми-35 дополнительные возможности по уничтожению вражеских танков и других бронированных элементов.

Нью-Дели : Стремясь быть в боевой готовности в ситуациях, подобных той, что произошла после воздушных ударов по Балакоту, Индия подписала соглашение о приобретении у России противотанковых ракет Strum Ataka для своего парка ударных вертолетов Ми-35. . «Сделка о приобретении противотанковых ракет «Струм Атака» была подписана с Россией в соответствии с положениями о чрезвычайном положении, согласно которым ракеты будут поставлены в течение трех месяцев после подписания контракта», — сообщили ANI источники в правительстве.

Репрезентативное изображение. Викисклад

Сделка по ракетам стоит около 200 крор рупий и предоставит вертолетам Ми-35 дополнительные возможности по уничтожению вражеских танков и других бронированных элементов. Ми-35 являются существующими ударными вертолетами ВВС Индии и должны быть заменены боевыми вертолетами Apache, которые приобретаются в США и должны быть доставлены со следующего месяца. Индия давно пыталась приобрести российские ракеты, но сделка была подписана в соответствии с положениями о чрезвычайном положении спустя более десяти лет.

На прошлой неделе министр обороны Раджнатх Сингх провел презентацию о закупках, осуществленных тремя службами в соответствии с положениями о чрезвычайном положении. Индийские ВВС вышли в лидеры по закупке оружия в рамках экстренной закупки, за ними следует индийская армия. ВВС США приобрели противотанковую систему вооружения Spice-2000, а также ряд запасных частей и ракет класса «воздух-воздух» с несколькими странами в соответствии с положениями о чрезвычайном положении, чтобы подготовиться к внезапной войне.

Армия находится в процессе приобретения противотанковых управляемых ракет «Спайк» из Франции и зенитных ракет «Игла-С» из России в соответствии с условиями чрезвычайного положения. По словам источников в правительстве, в соответствии с полномочиями, предоставленными трем службам, они могут покупать оборудование по своему выбору в течение трех месяцев по цене до 300 крор рупий за случай.

Чрезвычайные полномочия были переданы силам в течение нескольких недель после нападения на Пулваму 14 февраля, в результате которого были убиты 40 военнослужащих CRPF, и Индия начала усиливать бдительность на границах с Пакистаном, добавили источники.

Встречайте Ми-28: в Украине гибнут российские боевые вертолеты

Еще один российский боевой вертолет испытывает трудности в Украине – Российский боевой вертолет Ми-28 предназначен для уничтожения танков и бронетехники противника. Он должен идеально подходить для боевых действий в Украине, но, как и многие российские вертолеты, его регулярно сбивают зенитно-ракетные комплексы «Стингер» и другие переносные зенитно-ракетные комплексы (ПЗРК). Как и российский Ка-52 «Аллигатор», Ми-28, известный как «Хавок», был разработан как конкурент американскому ударному вертолету AH-64 Apache. Но у Havoc и его вариантов есть проблемы с зенитными ракетами наземного базирования.

Ми-28: Еще один российский ударный вертолет разбился и сгорел

На этом видео показаны последствия крушения Ми-28 Havoc, который был сбит 15 марта в сельской местности Украины. Это нехороший знак для ВВС России.Эти боевые корабли являются гордостью российского флота, и их гибель дает украинским защитникам надежду, несмотря ни на что.

Havoc проходит серию обновлений

«Хавок» производится Московским вертолетным заводом им. М.Л.Миля. В 1996 году завод выпустил обновленную версию Ми-28 для ночных полетов, получившую название Ми-28Н «Ночной разгром». Этот вариант поступил в продажу в 2005 году, а экспортная версия стала известна как Ми-28НЭ «Ночной охотник». Последней моделью старой линейки ударных вертолетов Havoc стал Ми-28НМ «Супер Хантер».

Супер Охотника должно быть трудно победить

Super Hunter может развивать скорость 186 миль в час с запасом хода 280 миль. Но в дополнение к этой маневренности и мастерству ночных полетов, он известен своим радаром. Этот датчик может видеть 360-градусный обзор местности, чтобы предотвратить попадание вертолета в засаду ракетами, запускаемыми с земли.

Ми-28: Вооружён до зубов

Этот боевой корабль может быть хорошо вооружен артиллерийским вооружением массой 5100 фунтов, состоящим из противотанковых управляемых ракет 9М120 «Атака», ракетных блоков и 30-мм пушки.Также могут быть добавлены новые противотанковые управляемые боеприпасы, такие как Хризантема-ВМ. Интересно, что ударный вертолет Super Hunter может быть вооружен ракетами класса «воздух-воздух», такими как Р-74. По словам Чарльза Бартлза из OEW Online, Р-74 «может поражать самолеты противника, БПЛА и крылатые ракеты и даже самолеты пятого поколения».

Новый двигатель и интегрированная связь с сухопутными войсками

Супер Охотник получил модернизированный двигатель, чтобы обеспечить лучшую производительность в высокотемпературных и пыльных условиях Ближнего Востока во время развертывания в Сирии.

Этот модернизированный Havoc также может интегрировать связь с солдатами на земле, которые могут вызывать воздушные удары для непосредственной поддержки с воздуха.

Время менять тактику

Поскольку «Супер Охотник» так хорошо действовал в Сирии против ИГИЛ и бронетехники и танков повстанцев, русские думали, что он автоматически добьется успеха против украинцев. Возможно, они неправильно охарактеризовали бой. У украинцев есть «Стингеры» и другие типы ПЗРК, которые могут прикрепляться к теплу двигателей вертолетов своими инфракрасными ГСН.Российские ударные вертолеты могут запускать сигнальные ракеты, чтобы вывести из строя систему наведения этих зенитных комплексов, но ракеты не всегда срабатывают.

Летать только ночью?

Тем не менее, Super Hunter должен иметь преимущество перед противниками на земле при полете ночью. Поэтому непонятно, за что сбивают Супер Охотника. Вероятно, он не должен летать днем, а если и летает, то на высоте, недоступной для ПЗРК.
