[В разработке] 8.8cm Flak 37 (Sf.) auf s. Zgkw. 18t — зенитный тяжеловес — Новости

ВНИМАНИЕ! Устаревший формат новостей. Возможны проблемы с корректным отображением контента.


Соединить вместе тяжёлый полугусеничный бронированный тягач и 88-мм зенитное орудие Flak? Звучит довольно-таки странно? Вовсе нет, если за дело берутся немецкие инженеры! Представляем вашему вниманию 8.8cm Flak 37 (Sf.) auf s. Zgkw. 18t.


Грузовик Sd.Kfz.9 был самой тяжёлой немецкой полугусеничной машиной во Второй Мировой войне. Разработан как тягач для транспортировки тяжёлой артиллерии и как машина, способная брать на буксир потерявшие ход танки. Первый прототип был представлен в 1936 году.



Изначально машину собирались использовать в качестве ремонтно-эвакуационной техники, однако в ходе Второй мировой войны некоторые из произведённых Sd.

Kfz. 9 приспособили в качестве артиллерийской платформы. Тягач превратился в мобильное ПВО и противотанковую самоходку, и был способен нести несколько конфигураций вооружения. Наиболее опасной из них была та, которая предполагала установку знаменитой 88-мм пушки Flak.37.


Обои на рабочий стол: 1280×1024 | 1920×1080 | 2560×1440


В War Thunder игрокам представится возможность управлять 18-тонным тягачом 8.8cm Flak 37 (Sf.) auf s. Zgkw. 18t с установленным на него 88-мм орудием. Эту машину можно рассматривать в качестве “старшего брата” для уже имеющейся в игре Sd.Kfz. 6/2 с 37-мм пушкой. Однако с первого же взгляда станет ясно, какая из этих двух машин лучше приспособлена для боя.

Более мощный двигатель, более смертоносная пушка и лёгкое бронирование — этих доводов вполне достаточно, чтобы любой вражеский танкист засомневался, стоит ли вообще ввязываться в бой. 88-мм пушка способна пробить броню большинства наземных целей, многим из которых будет достаточно одного точного выстрела.



Однако водителям 8.8cm Flak 37 (Sf.) auf s. Zgkw. 18t следует помнить, что они управляют отнюдь не тяжёлобронированной машиной, а просто полугусеничным тягачом с лёгкой бронёй, способной защитить от огня мелкокалиберных пулемётов или от осколков бомбы, но вовсе не от прямого попадания чего-нибудь калибром покрупнее. Поэтому лучшей тактикой будет огневая поддержка союзных танков со второй линии атаки — особенно учитывая точность, скорострельность и эффективность стрельбы 88-мм Flak 37.

8.8cm Flak 37 (Sf.) auf s. Zgkw. 18t, комбинация широко известного полугусеничного шасси с каноническим 88-мм орудием, станет отличным дополнением к ветке развития наземной техники Германии в War Thunder!


Команда War Thunder!

Читайте также:

Читайте также:

88-мм зенитная пушка Flak.

18/36/37 | Энциклопедия оружия

Описание

После поражения Германии в Первой мировой войне Версальский договор запрещал немцам иметь зенитную артиллерию, а все имевшиеся зенитные орудия подлежали уничтожению. Однако уже в 20-х годах немецкие инженеры вновь занялись разработкой подобных пушек. Работы велись тайно в Германии, а также в других европейских странах. В целях секретности новые полевые и зенитные орудия, изготовленные на рубеже 20-х и 30-х годов, получили обозначение «обр. 18», как будто были созданы еще в период прошедшей войны. Таким образом, разработанная в 1931 году фирмой Крупна 88-мм зенитная пушка именовалась «88-мм зенитное орудие обр. 18».

Первые образцы зенитной пушки Flak.18 были построены в Эссене, а боевое крещение новая зенитная система получила в Испании, где она применялась не только против воздушных целей, но и против танков. Поэтому на орудия нередко стали монтировать щитовое прикрытие. Ствол пушки состоял из кожуха, свободной трубы и казенника.

Полуавтоматический затвор клинового типа обеспечивал скорострельность до 20 выстрелов в минуту. Противооткатные устройства включали в себя гидравлический тормоз отката и гидропневматический накатник. Основанием лафета служила крестовина, у которой боковые станины при переходе в походное положение поднимались вверх, а продольная балка играла роль повозки. Наводка орудия осуществлялась в вертикальной плоскости на угол от +5° до 85°, в горизонтальной — на 360°. Стрельба велась осколочными снарядами с дистанционным взрывателем, а также бронебойными снарядами.

В 1936 году на вооружение вермахта поступил модернизированный вариант пушки, обозначенной Flak.36. Она отличалась главным образом конструкцией ствола, разработанного фирмой «Рейнметалл», и упрощенным лафетом. Следующая модификация 1937 года, Flak.37, имела усовершенствованную систему управления огнем, но в целом большинство агрегатов и узлов всех вариантов 88-мм орудия были взаимозаменяемыми.

88-мм зенитные пушки состояли на вооружении немецких войск до самого конца войны и использовались на всех фронтах и в системе ПВО рейха. В августе 1944 года Германия располагала 10930 орудиями этого типа.

ТТХ

Тактико-технические данные 88-мм пушка Flak.18/36/37
Калибр, мм: 88
Вес в боевом положении, кг:
5000
Длина ствола, калибров: 56
Начальная скорость снаряда (осколочный), м/с: 820
Начальная скорость снаряда (бронебойный), м/с: 795
Скорострельность, выстр/мин: 15-20
Макс. дальность стрельбы, м: 14860
Дальность стрельбы по вертикали, м: 10600

88-мм зенитные пушки.

Артиллерия Вермахта

88-мм зенитные пушки

К началу Второй мировой войны в вермахте имелось ещё несколько десятков зениток 7,5 cm Flak 14. Эти пушки, представлявшие собой несколько усовершенствованный вариант орудия времен Первой мировой войны, были уже устаревшми. Основу же ПВО рейха составляли новые 88-мм зенитные пушки, с полным правом считающиеся одними из лучших в своем роде в мире.

Разработка 88-мм зенитки началась в Германии ещё в 1917 г. «Крупп» и «Эрхардт». Орудие имело длину ствола 45 калибров, весило порядка 7300 кг и вело огонь 9,5-кг снарядами. Такие пушки прикрывали промышленные центры Германии в 1918 г., но после подписания Версальского мира были уничтожены.

Разработку нового образца 88-мм зенитки начала фирма «Крупп» в 1928 г. Работы поначалу велись в Швеции на фирме «Бофорс» (германский концерн владел примерно 30 % акций этой фирмы) силами германских конструкторов. Изготовление опытных образцов осуществлялось уже в Германии, на заводе в г. Эссен. В 1932 г. новое орудие было продемонстрировано командованию рейхсвера, а вскоре последовало решение о принятии его на вооружение под обозначением 8,8 cm Flak 18. Поставки в войска начались в 1933 г., а в 1936 г. новые зенитки прошли «боевое крещение» в Испании. По опыту боевого применения в конструкцию орудия внесли некоторые изменения, в частности, ввели бронещит.

Ствол 8,8 cm Flak 18 состоял из кожуха, свободной трубы и казенника. Крутизна переменная. Затвор полуавтоматический клиновой. В конструкции орудия был предусмотрен зарядный лоток и пневматический досылатель, но в войсках эти узлы часто демонтировали из-за ненадежной их работы. Имелся также установщих взрывателя. Противооткатные устройства состояли из гидравлического тормоза отката веретенного типа и гидропневматического накатника.

Лафет по конструкции подобен лафету 88-мм пушки, разработанной в 1917 г. Он представлял собой крестообразное основание с четырьмя станинами. При перевозке боковые станины поднимались вверх, а продольная балка выполняла роль повозки. Перевозка осуществлялась при помощи двух отделяемых одноосных колесных ходов. К основанию лафета присоединена тумба, на которой укреплен вертлюг — верхний станок. Механизмы наведения двухскоростные. Уравновешивающий механизм пружинный тянущего типа.

Боекомплект орудия состоял из двух типов осколочных гранат (с ввинтным дном и цельнокорпусная) весом 9 кг, а также двух типов бронебойных снарядов (весом 9,5 кг и 10,2 кг). Заряжание унитарное, вес патронов в зависимости от типа снаряда 14,7-16 кг.

В 1936 г. на вооружение приняли модернизированную зенитку — пушку 8,8 cm Flak 36. Она имела несколько измененную конструкцию колесных ходов, упрощенный лафет. Также детали из цветных сплавов были заменены стальными. Баллистика и боеприпасы оставались прежними. Стоимость серийной 8,8 cm Flak 36 составляла 36 000 рейхсмарок.

Очередная модернизация 88-мм зенитки была осуществлена в 1939 г. Орудие, получившее обозначение 8,8 cm Flak 37, было оборудовано аппаратурой приема данных с батарейного пульта управления огнем.

Баллистика и боекомплект снова остались без изменений. Многие детали и узлы трех модификаций зениток были взаимозаменяемыми, что приводило к появлению в ходе ремонтов своеобразных гибридов — например, ствол Flak 18, установленный на лафет Flak 36.

В качестве тягачей для 88-мм зениток применялись, главным образом, 8-т полугусеничные тягачи, но довольно часто встречались и колесные тягачи — например, трехосные грузовики «Хеншель» 33D1.

Развитие авиации в странах — потенциальных противниках подталкивало командование вермахта «заглянуть в будущее», поставив задачу создания зенитной пушки с большей, чем у прежних 88-миллиметровок досягаемостью по высоте. Заказ был выдан в 1939 г. фирме «Рейнметалл-Борзиг». В первую очередь, была существенно увеличена длина ствола — с 56 до 71 калибра. Но на этом конструкторы не остановились — сама концепция орудия подверглась кардинальному усовершенствованию: были введены электрогидравлические приводы наведения. Естественно, это усложняло конструкцию, но и существенно повышало боевую эффективность.

Боеприпасы для нового орудия, получившего обозначение 8,8 cm Flak 41, не были взаимозаменяемыми с боеприпасами прежних моделей 88-миллиметровок. В боекомплект входило два типа осколочных снарядов весом 9,4 кг, а также бронебойный (9,4 кг), бронебойно-трассирующий (10,16 кг) и подкалиберный бронебойный (7,3 кг) снаряды. Последний пробивал броню толщиной 270 мм. Вес унитарного патрона составлял 19,2-19,8 кг.

Сложность конструкции 8,8 cm Flak 41 обусловила довольно длительное время доводки. Первая партия из 44 единиц была отправлена в Африку для армии Роммеля в августе 1942 г., причем добрая половина орудий до места назначения не добралась — пошла на дно вместе с транспортами, потопленными союзниками. С 1943 г. 8,8 cm Flak 41 начали поступать на вооружение частей ПВО рейха, но их количество оставалось сравнительно небольшим — например, в феврале 1944 г. люфтваффе располагало 279 такими пушками, тогда как 8,8 cm Flak 18/36/37 было более 10 000!

В связи со сложностями, встретившимися при отработке 8,8 cm Flak 41, была предпринята попытка создать «гибриды» путем наложения ствола этой пушки на лафеты Flak 36 либо Flak 37. Поскольку сила отдачи нового орудия была гораздо выше, ствол пришлось снабдить дульным тормозом, а также увеличить давление в гидравлическом тормозе отката. Появившиеся таким образом зенитки Flak 36/41 и 37/41 были распространены ещё меньше — например, 8,8 cm Flak 37/41 изготовили всего 12 единиц.

Наряду с буксируемыми вариантами 88-мм зениток в вермахте нашли определенное распространение и самоходные установки — хотя их было значительно меньше, чем малокалиберных ЗСУ. В частности, в начале 1941 г. было изготовлено 16 ЗСУ с пушками Flak 18 на длиннобазом трехосном (ведущие — две задние оси) шасси автобусного типа «Фомаг» 8LR. Эти ЗСУ, получившие обозначение 8,8 cm Flak 18 auf Vomag 6-rad Fahrgestell, комплектовались дизельными двигателями мощностью 140 л.с. Орудие монтировалось в центре шасси, а в кормовой части находился возимый боекомплектом — 72 выстрела. На огневой позиции установка горизонтировалась при помощи четырех домкратов, а борта средней части кузова откидывались, образовывая площадку для работы орудийного расчета.

Все самоходки на шасси «Фомаг» были сосредоточены в 1-м дивизионе 42-го зенитного артполка. Этот дивизион формировался как специальная часть «сопровождения фюрера» и использовался для усиления ПВО тех ставок, где в данный момент пребывал Гитлер. Но начиная с 1943 г. ввиду высокой мобильности этой части она все чаще стала привлекаться в качестве «пожарной команды» для усиления обороны на критических участках. В 1944 г. именно в таком качестве дивизион оказался в венгерском Дебрецене. Понеся тяжелые потери в этом городе, 1-й дизизион 42-го полка оказался последней частью, сумевшей выскользнуть из окружения к Будапешту. Но от судьбы не уйдешь — падение Будапешта в феврале 1945 г. поставило крест на существовании самой мобильной зенитной части люфтваффе, исколесившей за войну почти всю Европу.

Существовало несколько вариантов самоходных 88-мм установок на шасси полугусеничных тягачей. В частности, ещё в 1939 г. фирмк «Везерхютте» было заказано 1 °CАУ с пушками 8,8 cm Flak 18 на шасси 12-тонных тягачей Sd. Kfz.8. Такие установки получили бронированную кабину и двигатель. Харктерно, что они потсупили не в зенитные части, а в 8-й тяжелый противотанковый дивизион, принявший участие во французской кампании. В 1940 г. было изготовлено ещё 15 самоходок с такими пушками, но на шасси более тяжелого, 18-тонного тягача Sd.Kfz.9. Обе САУ получились довольно тяжелыми — вес в боевом положении составлял, соответсвенно, 20 и 25 т. Наконец, в 1942 г. было заказано 112 ЗСУ с пушками 8,8 cm Flak 37 на шасси Sd.Kfz.9, но впоследствии этот заказ был отменен.

Нашли применение в люфтваффе и железнодорожные установки с 88-мм зенитками. Сусществовало два основных варианта таких установок — с одним либо с двумя орудиями. Наконец, 88-мм пушки применялись и для вооружения паромов типа «Зибель».

ТТХ основных образцов 88-мм зенитных пушек см. приложение.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Склеиваемая пластиковая модель немецкая 88 мм пушка Gun Flak 36/37 (с 9 фигурами).

Масштаб 1:35

История орудия Gun Flak 36/37

Самая знаменитая зенитка 2-ой Мировой войны – немецкая 88-миллиметровая пушка Flak. Орудие не только прекрасно справлялось со своими прямыми обязанностями – борьбой с самолетами, но и отлично поражало наземные цели, став незаменимым противотанковым средством.

Разработки зенитной пушки шли в Германии с середины 20-х годов, а серийный выпуск начался в начале 30-х. Чтобы не нарушать условия Версальского мира, немцы указывали датой создания орудия 1918 год, поэтому в названии зенитки Flak фигурирует цифра 18.

Пушка калибра 88 мм могла производить до 15-20 выстрелов в минуту за счет механизма полуавтоматики. В конструкции широко использовалась гидравлика, благодаря этому наведение по вертикали являлось достаточно простой и удобной процедурой. Данные для стрельбы артиллеристов готовил прибор управления огнем. Они поступали к наводчику через ламповый передатчик по кабелю. Ту же информацию можно было передать и по полевому телефону.

Пушка использовала унитарные снаряды патронного типа разного назначения. Для стрельбы в качестве оружия ПВО использовались осколочные снаряды, имевшие дистанционный взрыватель. Такие снаряды весили 9 кг, из которых 1 кг приходился на взрывчатку. Заряд улетал из ствола на высоту более 10 км.

Во время франкистского мятежа в Испании немцы испытали новую зенитку и убедились в высокой эффективности орудия против наземных целей. Для дальнейшего использования в качестве полевого орудия разработали для Flak бронебойные снаряды, а позже и кумулятивные. В целях защиты расчета пушку укомплектовали бронированным щитом.

Дальнейшая модернизация орудия шла по пути снижения себестоимости продукции и упрощения конструкции. Цветные металлы массово заменялись сталью, лафет стал более простым и легким. Большое значение придавалось совершенствованию управления огнем. Законченный вид зенитка приобрела в 1937 году. К началу 1945 года на вооружении всех родов войск германской армии стояли почти 10 000 пушек Flak. Бронебойные и подкалиберные снаряды, выпущенные из ствола зенитки, в течение всей войны с первого выстрела пробивали броню любого существовавшего тогда танка на любой дистанции прямого боя.

Неудивительно, что бронебойные способности Flak немцы использовали при выпуске новых образцов бронетехники. 88-миллиметровой пушкой вооружили самые мощные танки 2-й Мировой «Тигр» и «Тигр-II», штурмовые орудия «Фердинанд», «Хорниссе», «Насхорн» и «Ягдпантер». Кроме того, зенитные орудия устанавливали на железнодорожных платформах и на шасси грузовиков «Бюссинг».

Описание склеиваемой модели орудия Gun Flak 36/37 (с 9 фигурами)

Пластиковая склеиваемая модель немецкого зенитного орудия Flak 18/36/37 с фигурами – диорама японской компании TAMIYA в масштабе 1:35. Высококачественный сборный комплект представляет собой полноценную диораму огневой позиции немецкой зенитной пушки времен 2-ой Мировой войны. Кроме высокодетализованного орудия и точно соответствующей оригиналу транспортной тележки в комплект входят: набор снарядов, инструменты, дальномеры, мотоцикл KS750 и 9 фигур немецких артиллеристов. Доступны 3 варианта реальной маркировки орудия.

Flak 88 | Call of Duty Wiki

Flak 88 — немецкое 88-миллиметровое зенитное орудие времён Второй мировой.

Одиночная игра[]

В первой части серии есть только две миссии, в которых игрок может воспользоваться орудием — Пегас. День и Хуртген. Также встречается в миссиях Дамба, Брекур и Берлин, где используется по прямому назначению — в качестве зенитки. В дополнении встречается в миссиях Фой и Харьков 2, причём игрок может использовать её в обоих заданиях.

Одиночная игра[]

Орудие довольно распространено и встречается в миссиях Диверсионный рейд, Держать оборону, Операция «Сверхбросок», Начало конца, Высота 88, Взятие Тужена, Тигр и Переправа, однако пользоваться им игрок может только в двух миссиях. В миссии Держать оборону орудие сильно поможет сдерживать натиск врага, так как медленное заряжание компенсируется большой площадью поражения, а в миссии Переправа игроку дадут возможность уничтожить танки из этих орудий.

Это немецкое зенитное орудие калибра 88 мм также часто использовалось для защиты от брони. Скорострельность 20 выстрелов в минуту.
— Описание

В этой части игрок берет под своё управление Flak 88, чтобы уничтожить вражеские бункеры на уровне Великий крестовый поход. Это единственный раз, когда Flak 88 используется в игре.

8,8-мм FlaK 36/37 «FlaK 88». Ужасная немецкая зенитная пушка, разработанная в 1930-х годах и широко использовавшаяся в противотанковых и артиллерийских задачах. 88-мм осколочно-фугасные противотанковые снаряды способны поражать 150-мм броню на расстоянии 2 км.
— Описание

В Call of Duty 3 игроку поручено уничтожить FlaK 88 на уровнях Ночное снижение и Река Лэйсон.

Одиночная игра[]

Орудие появляется лишь в миссиях Железом и кровью и Сердце Рейха. В обоих заданиях нам предстоит их уничтожить.

Flak 88 можно найти на нескольких уровнях европейской кампании, таких как Рейс к Бастони и Рейн.

Галерея[]

Солдаты Вермахта ведут артобстрел из зенитки

Интересные факты[]

  • На загрузочном экране миссии Дамба показан вариант этой пушки на колёсном лафете, который в игре не встречается.
  • Хотя пушка зенитная, её с успехом применяли во время войны против танков, что показано в Call of Duty, Call of Duty 2 и Roads to Victory.
  • В Call of Duty: World at War в миссии Сердце Рейха, если убить весь артиллерийский расчёт 1 орудия, то оно самостоятельно будет вести огонь.

Что сделало немецкую 88-миллиметровую пушку такой эффективной во Второй мировой | Камень, палка, пулемет…

FlaK18

FlaK18

В период Второй мировой у немцев было достаточно много пушек калибра 88 мм. Базой практически для всех известных образцов столь эффективного оружия стало орудие FlaK. Оно было создано в 1918 году с последующим модернизациями в 36, 37, 41 и 43 годах.

«Восемь-восемь»

FlaK41

FlaK41

Наибольшую известность приобрело зенитное орудие FlaK 18/36/37. Его прозвали «восемь-восемь» в соответствии с калибром.

По сути, это была зенитка, с помощью которой немцы эффективно боролись с танками противника. Она отлично сбивала бомбардировщики, и на раз дырявила танки.

На удалении около 1,5 км эта пушка могла с легкостью вскрыть броню толщиной около 100 мм.

При большом приближении, например, около 100 метров, версия FlaK от 41 года способна была пробить 194-миллиметровую броню.

Танковая пушка KwK36

KwK36

KwK36

Следующее известное 88-миллиметровое орудие – это KwK36, что устанавливали на «Тиграх».

В принципе здесь все та же зенитка «восемь-восемь», но изготовленная и модифицированная для использования в танковой башне. Это уже была работа другой компании.

Противотанковая пушка Pak43

Pak43

Pak43

Парад 88-миллиметровых орудий продолжает детище фирмы Krupp в виде противотанковой пушки.

Ее сделали как противовес FlaK41. Хотели добиться лучших результатов в борьбе с танками. Это удалось.

Ни один из танков союзных войск не мог выстоять под ударами этого оружия.

Самым крепким в этом случае оказался советский ИС-2. Хотя 80% его потерь во Второй мировой все-таки связано с работой Pak43.

Это орудие стало самым результативным истребителем танков в той войне.

Танковая пушка KwK43

«Фердинанд», KwK43

«Фердинанд», KwK43

Один из лучших вариантов орудия на базе «восемь-восемь», которое было установлено на «Фердинанде» и тяжелых танках, например, на «Королевском тигре».

На удалении до 1 000 метров можно было вскрывать любую броню противника без необходимости поиска слабых мест. Стрельба по силуэту – этого было достаточно. Тут даже ИС-2 не мог выстоять.

Морское применение

Германский флот имел оснащение большим числом разных орудий 88-миллиметрового калибра.

Они также отличались теми преимуществами, чтобы были заложены в «восемь-восемь». Правда на море были другие задачи, которые требовали более сложных решений. Но варианты на платформе Flak 41 и тут проявили себя должным образом.

Вывод

Изначально пушка Flak разрабатывалась как зенитное орудие. Из-за этого ее оснащали длинным стволом, так она должна была посылать снаряды на высоту не менее 5 км (первые образцы).

Плюсы «восемь-восемь» заключались в следующих характеристиках:

  1. Поразительная точность попадания в цель как в вертикальном, так и в горизонтальном удалении. Эффективность огня сохранялась на высотах до 10 500 метров.
  2. Высокая пробивная способность снарядов, используемых для стрельбы из Flak. Вариант орудия 1941 года за счет подкалиберного снаряда массой 7,5 кг мог пробить броню толщиной до 192 мм на удалении в 1 000 м.
  3. Высокая скорострельность. Пушка Flak41 способна была производить до 25 выстр./мин. В этом помогала автоматика по выбрасыванию гильз. При этом снаряд вылетал из ствола орудия на скорости 1 000 м/с.

Перечисленные характеристики, конечно, говорят о достоинствах Flak, но это орудие не было уникальным. Союзники имели схожие по характеристикам (а в некоторых случаях более лучшие) пушки.

Дело здесь в другом – в том, как немцы использовали Flak.

Сначала даже их генералы не верили, что «восемь-восемь» можно эффективно применять против танков. Союзники в этом сомневались гораздо дольше, а тем временем они несли громадные потери в бронетехнике.

Не останавливаетесь, есть еще что почитать:

Знаменитое немецкое 8,8 см зенитное орудие Flak 18. Особенности пушки о которых не задумываются (2021) смотреть онлайн в хорошем качестве

Мощное зенитное орудие инженеры из концерна Круппа создали после Первой Мировой войны на шведских заводах Бофорс, с которыми у Круппа были заключены двусторонние соглашения. Версальский договор запрещал Германии иметь свои пушки на вооружении, тем более зенитные.

Почему 88-мм орудие получило название FlaK 18? А чтобы пушка не выдавала себя названием, все орудия получали индекс 18 в конце.

В межвоенный период германские военные потребовали увеличить калибр до 105-мм, но в этом случае снаряд был слишком тяжелым и заряжающий не мог обеспечить высокий темп стрельбы. Калибр 88-мм был компромиссом между скорострельностью и дальнобойностью.

С 1932 года на заводе Круппа в городе Эссен, началось массовое производство 88-мм пушек FlaK 18. Само орудие FlaK 18 появилось не на пустом месте, а являлось продолжением 88-миллиметрового корабельного артиллерийского орудия 8. 8 cm SK L/45 1906 года.

Впрочем несмотря на открытое производство зенитных орудий, немцы продолжали играть роль добросовестных исполнителей Версальского договора. До 1935 все новые зенитные орудия были в составе так называемых подвижных батальонов.

Все пушки из серии Flak 18/36/37/41 не имели больших различий. Пушка состояла из свободной трубы, кожуха и казенника, противооткатное устройство — из гидравлического тормоза отката веретенного типа и гидропневматического накатника, тормоз отката снабжен компенсатором, длина отката — переменная. Лафет крестообразной формы, к которому для транспортировки цеплялись две одноосные подкатные тележки. Причем задняя тележка двухскатная, а передняя односкатная и не взаимозаменяемые.

В 1936 году тележки унифицировали, а все латунные детали заменили стальные. Далее про другие изменения, вызванные в первую очередь тем, что 88-мм зенитки начали использовать как противотанковые орудия — и не в СССР в 1941, а в 1940 во Франции против французских танков S35, при полном господстве немецкой авиации в воздухе и малой необходимости зениток в ПВО.




88-мм пушка — Academic Kids

От академических детей

Немецкий -88-й калибр , пожалуй, самое известное и даже известное артиллерийское орудие Второй мировой войны. Это была не одна пушка, а серия зенитных орудий, официально именовавшаяся 8,8 cm Flak 18, , 36 или 37, и также могла включать в себя более новые и более мощные модели, Flak 41 и 43, хотя это было разное вооружение. Flak — это немецкая краткая форма Fliegerabwehrkanone , что означает зенитное орудие, первоначальное назначение восьмидесяти восьми.Также был произведен ряд версий для противотанкового использования, получивших обозначение PaK 88 ( Panzerabwehrkanone , противотанковое орудие). В неофициальном немецком использовании орудия были широко известны как Acht-acht , сокращение от Acht-komma-acht Zentimeter (8,8 см = 88 мм).

Фон

Быстро улучшающиеся характеристики военных самолетов, в основном их двигателей, означали, что новые самолеты будут летать на гораздо больших высотах и ​​скоростях, чем самолеты времен Первой мировой войны.Во время Первой мировой войны различные модификации существующих артиллерийских орудий предлагали разумные характеристики, но не могли достичь высоты нового самолета, а также не могли выпустить достаточно снарядов, чтобы быть эффективными против кораблей, которые двигались мимо них гораздо быстрее. Для многих военных планировщиков это означало, что зенитная артиллерия будет в основном бесполезна, и большинство стран проводили лишь ограниченные разработки.

Немецкие проектировщики, по-видимому, были менее убеждены в этом «факте» и вместо этого решили разработать гораздо более мощное специализированное оружие с достаточно высокой начальной скоростью, чтобы гарантировать дальность полета на большой высоте, и усовершенствованиями, обеспечивающими гораздо более высокую скорострельность. Однако после Первой мировой войны Германии было запрещено производить новое оружие почти всех видов. Для своих новых конструкций компания Krupp сотрудничала с Bofors в Швеции для разработки орудий.

Первоначальный дизайн, который привел к модели 88, на самом деле был 75-мм моделью. На этапе прототипа армия запросила орудие со значительно большими возможностями, и 75-й не смог бы соответствовать новым требованиям.

Зенитная артиллерийская установка 18, 36 и 37

Конструкторы начали с другого распространенного немецкого калибра, и первый прототип 88-го был выпущен в 1928 году.Эти ранние модели, Flak 18 , использовали цельный ствол длиной 56 калибров, что привело к широко распространенному обозначению 88/L56 .

Flak 18 был установлен на крестообразный лафет, который позволял вести огонь во всех направлениях, в отличие от конструкции с раздельным тралом, которая позволяла вести огонь только вперед. Два «борта» лафета можно было быстро сложить, что позволило поднять орудие на двухколесное шасси для скоростной буксировки. Вес орудия означал, что его могли перемещать только большие машины, а Sd.Популярным партнером стал полугусеничный Kfz.7. Простая «полуавтоматическая» система заряжания выбрасывала выпущенные снаряды, позволяя перезаряжать их, управляя одной рукояткой и вставляя новый снаряд. Это привело к отличной скорострельности от 15 до 20 выстрелов в минуту, что, возможно, вдвое больше, чем у большинства видов оружия той эпохи.

Массовое производство началось с приходом к власти нацистов в 1933 году, а небольшое количество Flak 18 было доступно, когда Германия присоединилась к гражданской войне в Испании. Он быстро оказался лучшим зенитным оружием, доступным на тот момент, а также отличным противотранспортным оружием дальнего действия.Однако этот опыт также продемонстрировал ряд мелких проблем и потенциальных улучшений.

Многие из них были свернуты в Flak 36 , который включал двухсекционный ствол для более легкой замены изношенных гильз и включал новый (и более тяжелый) прицеп, который позволял устанавливать его намного быстрее, просто сбрасывая база все еще установлена ​​на колесах. Это сделало его гораздо более полезным для войск во время быстрых операций, основной концепции блицкрига.

Восемьдесят восьмой использовался в двух ролях: в качестве мобильной тяжелой зенитной батареи, а также в более статичной роли для обороны Германии. В этой более поздней роли орудия были объединены в большие батареи, управляемые одним диспетчером, и перемещались очень редко. Изменения для Flak 36 повысили мобильность за счет веса, поэтому для этой роли был сделан еще один набор модификаций, Flak 37 . Как и следовало ожидать, в Flak 37 использовалась более простая и легкая конструкция прицепа, но также были включены дополнительные приборы, позволяющие наводчикам легче следовать указаниям от одного директора.

На начальных этапах битвы за Францию ​​88-му постоянно приходилось использовать против тяжелобронированных французских и британских самолетов, таких как Char B1bis и Matilda II, чья тяжелая лобовая броня была непроницаема для большинства видов оружия, за исключением в упор.

Использование противотанковых средств стало еще более распространенным во время боев в Северной Африке и Советском Союзе.

88 был достаточно мощным, чтобы пробивать более 150 мм брони даже на дальних дистанциях 2 км и более.Это означало, что это было беспрецедентное противотанковое орудие в начале войны, и вплоть до 1945 года оно оставалось грозным против всех танков, кроме самых тяжелых.

Возможно, он был наиболее эффективен в кампаниях в Северной Африке и России, где местность часто была ровной и открытой, что позволяло дальнобойным характеристикам 88-го калибра быть решающим.

Flak 36 часто оснащались бронированным щитом для артиллеристов, хотя это обеспечивало лишь ограниченную защиту, а высокий профиль орудия позволял легко его заметить на поле боя.

Успех 88-мм пушек в качестве противотанкового оружия побудил немцев разработать танки и истребители танков с 88-мм орудиями, например, танк «Тигр» и истребитель танков «Насхорн». В то время как Nashorn использовал новую длинную пушку 88/L71 от FlaK 41, орудие Tiger I было основано на более старой, более короткой пушке 88/L56 FlaK 18.

Детали различных версий орудий были взаимозаменяемыми, и нередко различные детали «смешивались и сочетались» на конкретном экземпляре.В августе 1944 года на вооружении находилось 10 704 орудия Flak 18, 36 и 37. Из-за увеличения числа бомбардировок США и Великобритании в 1943 и 1944 годах большинство этих орудий использовалось в качестве зенитных, теперь они были дополнены грозными 12,8 cm Flak 41.

Это привело к жалобам на то, что из-за явной неэффективности противовоздушной обороны в целом орудия должны быть сняты с частей ПВО и переданы армии для противотанковых задач. Однако этот политически непопулярный шаг так и не был сделан.

Зенитная артиллерийская установка 41

Еще в 1939 году Люфтваффе, отвечавшее теперь за противовоздушную оборону вместо армии, запросило более новое оружие с еще лучшими характеристиками. Rheinmetall ответил новой конструкцией 88 / L71, повышенная начальная скорость которой позволила ему достигать высоты 15 000 м (48 000 футов), что значительно больше, чем 10 600 м (32 000 футов) старой конструкции. Усовершенствования в перезарядке еще больше повысили скорострельность до 20–25 выстрелов в минуту. Использовались два типа орудийных стволов, с тремя или четырьмя секциями.

С другой стороны, Flak 41 был сложным оружием. У него были проблемы с боеприпасами, а гильзы часто заклинивали при извлечении после стрельбы. Первые образцы использовались в Тунисе, но из-за проблем с эксплуатацией затем использовались исключительно в Германии, где их можно было должным образом обслуживать и обслуживать. По состоянию на август 1944 года на вооружении находилось всего 157 орудий Flak 41, а на январь 1945 года — 318.

Окончательная адаптация позволила установить Flak 41 на лафет Flak 37, известный как Flak 37/41 .Всего было выпущено 13 штук.

Орудие Flak 41 также использовалось в качестве специального противотанкового орудия PaK 43 . В нем использовался новый лафет с разделенной гусеницей, а орудие располагалось намного ближе к земле, благодаря чему его было намного легче спрятать и труднее поразить. Он также поставлялся в стандартной комплектации с гораздо более прочным и угловатым броневым щитом, обеспечивающим лучшую защиту. Штатное вооружение танка Tiger II было основано на этом орудии, но с небольшими изменениями. Обе версии были способны пробить около 200 мм брони на высоте 1000 м, что позволяло поражать любой танк в мире.

Слабые стороны 88

Хотя 88-мм орудие было чрезвычайно эффективным оружием, его легендарный статус скрывает некоторые важные тактические недостатки.

Во-первых, сам 88-й был относительно редким явлением на поле боя. Немецкие войска гораздо чаще оснащались 37-мм, 50-мм и 75-мм противотанковыми орудиями, а также принимали на вооружение зенитные орудия меньшего калибра для противотанковых целей. Многие свидетельства очевидцев, особенно комбатантов, ошибочно идентифицируют меньшие орудия как 88-е, что понятно в данных обстоятельствах.

Во-вторых, 88-й был очень большим оружием, что затрудняло тактическую мобильность и маскировку. В ситуации, когда столкновение танков с противотанками часто решалось засадой и инициативой, это было слабостью. Кроме того, к концу войны превосходство союзников в воздухе стало таким, что транспортировка и маскировка буксируемых артиллерийских орудий стала более сложной. На этом этапе пехотное вооружение, такое как панцершрек и панцерфауст, играло доминирующую роль в немецкой противотанковой доктрине.

Внешние ссылки и дополнительная литература

ja:Flak36/37 88mm 砲

88-мм зенитная пушка немецкой армии, Сталинград, СССР, 1942 г., с 5 фигурками, 1:32 Forces of Valor FV-80013

Forces of Valor

**ЭТОТ ТОВАР БОЛЬШЕ НЕ ПРОИЗВОДИТСЯ.**

Силы Доблести… это люди, которые сражались в битвах. Они пришли из всех наций и всех вероисповеданий, чтобы сражаться от имени своих стран. Сегодняшние боевые силы аналогичны тем, что были в прошлом. Состав мужчин, к которым теперь присоединились женщины, остается в основном прежним. Акты героизма, острая решимость и чистая сила воли определяют сегодняшние Силы Доблести…

Транспортные средства и самолеты Сил Доблести отличаются реалистичными деталями, в которых есть что открывать и исследовать… гусеницы танков, которые действительно катятся по своей независимой подвеске… люки и порты доступа, открывающие внутренние отсеки… башни и стволы, которые маневрируют так же, как в бою… все эти точные детали оживляют эти проверенные в боях машины!

Исторический отчет:        Для вторжения в Советский Союз Германия развернула 88-й дивизион в составе 51 смешанного зенитного батальона.В основном это были подразделения, подчиненные Люфтваффе, прикрепленные к Heer на уровне корпуса или армии, примерно по одному батальону на корпус. Оружие постоянно использовалось на восточном фронте. Появление выдающихся танков Т-34 и КВ шокировало немецкие танкисты и противотанковые расчеты, которые могли пробить броню советских танков только на предельно близком расстоянии при использовании штатных 37-мм и 50-мм орудий.

info: 88mm Flak Gun German — Stalingrad, 1942

Модель

0

  • Колесные сборы могут быть отсоединены так, чтобы пистолет можно было установить в положении обжига
  • Пластиковые материалы
  • баррель и щит металлические
  • поставляется с пятью цифрами
  • Рабочая рука об руку, которые проезжают и / или поднять пистолет
  • Gun ствол отдохнуть
  • поставляется с боеприпасами и другими аксессуары
  • 5-панельная упаковка с окном

Дополнительная историческая информация:        88 мм пушка (восемьдесят восемь) — немецкое зенитное и противотанковое артиллерийское орудие времен Второй мировой войны. Он широко использовался Германией на протяжении всей войны и был одним из самых известных немецких видов оружия войны. Развитие оригинальных моделей привело к появлению большого разнообразия ружей.

Название относится к серии орудий, первая из которых официально называлась 8,8 cm Flak 18, улучшенная 8,8 cm Flak 36, а затем 8,8 cm Flak 37. Flak является сокращением от Немецкое Flugzeugabwehrkanone, что означает «зенитная пушка», первоначальное назначение восьмидесятого. В неформальном немецком использовании ружья были широко известны как Acht-acht («восемь-восемь»), сокращение от Acht-komma-acht Zentimeter («8,8 см»).В английском языке «зенитная артиллерия» стала общим термином для наземного зенитного огня.

Универсальный лафет позволял вести ограниченный противотанковый огонь из «восьмидесяти восьмого» на колесах и полностью устанавливать его на место всего за две с половиной минуты. Его успешное использование в качестве самодельного противотанкового орудия привело к созданию на его основе танковой пушки. Эти родственные орудия служили основным вооружением таких танков, как Tiger I: 8,8 cm KwK 36 с аббревиатурой KwK, обозначающей KampfwagenKanone («пушка боевой машины»).

В дополнение к этим разработкам Круппа, Rheinmetall позже создала более мощную зенитную установку 8,8 cm Flak 41, выпущенную в относительно небольшом количестве. Крупп ответил еще одним прототипом длинноствольной 88-мм пушки, которая в дальнейшем была преобразована в противотанковую и истребительную пушку 8,8 cm Pak 43 и башенную пушку 8,8 cm KwK 43 для тяжелого танка.

Реплика зенитной пушки Forces of Valor в масштабе 1:32 nd поставляется с четырьмя колесами и буксировочным крюком, чтобы ее можно было прикрепить к реплике Forces of Valor Sd.Кфз. 7/1 тягач с зенитной пушкой. Оба комплекта колес могут сниматься, так что орудие, установленное на крестообразной платформе, можно установить в боевое положение. Орудие поднимается и полностью поворачивается. В набор входят пять членов экипажа.

88-мм орудие

88-мм орудие ( восемьдесят восемь ) — немецкое зенитное и противотанковое артиллерийское орудие времен Второй мировой войны. Они широко использовались на протяжении всей войны, и их можно было встретить почти на каждом поле боя.Развитие оригинальных моделей привело к появлению большого разнообразия ружей, которые можно было идентифицировать как «88».

Название относится к серии зенитных орудий, официально именуемых «8,8 cm FlaK 18», «36» или «37». FlaK — это немецкое сокращение от «Fl (ugzeug) a (bwehr)-K (anone)» или «Fl (ug) a (bwehr)-K (anone)» (отсюда и заглавная «K», в настоящее время одно слово) означающее «зенитное орудие», первоначальное назначение восемьдесят восьмого. В неформальном немецком использовании орудия были повсеместно известны как «Acht-acht» (8-8), сокращение от «Acht-komma-acht Zentimeter» («немецкий» 8.8 см). [ Сленг союзников для зенитного огня, «ack-ack», происходит не от немецкого, а является термином Первой мировой войны от инициалов «AA» (или AAA) Artillerie Antiaerienne, как определено Ecole DCA, что обученный персонал ПВО США; оно также может происходить из алфавита британских связистов [ http://class. cyivs.cy.edu.tw/cutefish/warslang.htm ] ]. FlaK» 41 и 43, хотя это были разные орудия.В общих чертах, эта пушка была менее эффективна в зенитной роли, чем британская 3,7-дюймовая зенитная пушка QF или американские модели 90-мм пушек. Однако, в отличие от этого оружия, 88-й был построен в очень большом количестве, установлен на универсальный передок, из которого можно было стрелять даже в движении, и, таким образом, его можно было широко использовать в полевых условиях.

Успех в качестве импровизированного противотанкового орудия привел к созданию отдельной линейки противотанковых орудий, «Panzerabwehr-Kanone» (PaK) 88 (нем. «противотанковое орудие»), а также в качестве основного вооружения танков. такие как Тигр I, 8.8 cm KwK 36. Появление FlaK 41/43 привело к аналогичной серии противотанковых переделок с еще более высокими характеристиками под названием 8,8 cm KwK 43. Эти более поздние модели были способны пробивать лобовую броню любого танка период на дальностях свыше 1000 м.

Предыстория

Большинство зенитных орудий времен Первой мировой войны представляли собой модификации существующих орудий среднего калибра, установленные для обеспечения возможности вести огонь с больших углов атаки. Это оружие было довольно полезным, хотя бы в качестве сдерживающей помехи, против уязвимых и тихоходных самолетов времен Первой мировой войны.Но по мере того, как в межвоенный период летно-технические характеристики самолетов увеличивались, их полезность резко снижалась. Они не могли достигать больших высот, на которых могли летать новые самолеты, теперь регулярно более 6000 м (20 000 футов), а не вдвое меньше, и при этом они не могли стрелять достаточно быстро, чтобы быть эффективными против быстрых самолетов. Многие военные планировщики пришли к выводу, что зенитная артиллерия больше не будет эффективной, и большинство стран проводили лишь ограниченные разработки.

Вместо этого немецкие планировщики разработали более мощные орудия с высокой начальной скоростью для достижения большой высоты и гораздо более высокой скорострельностью. Поскольку после Первой мировой войны Германии было запрещено производить новое оружие почти всех видов, немецкая компания Krupp разработала новое оружие в сотрудничестве со шведской компанией Bofors. Первоначальный дизайн, который привел к модели 88, представлял собой модель диаметром 75 мм. На этапе прототипа армия запросила орудие со значительно большими возможностями, чем у 75-го. Конструкторы начали сначала, используя другой распространенный немецкий калибр, 88 мм.

FlaK 18, 36 и 37

Prototype 88 впервые были произведены в 1928 году.Эти ранние модели, FlaK 18 , использовали цельный ствол длиной 56 калибров, что привело к широко распространенному обозначению 88/L56 .

FlaK 18 был установлен на крестообразный лафет, который позволял вести огонь во всех направлениях, в отличие от конструкции с раздельным тралом, которая позволяла вести огонь только вперед. Два «борта» лафета можно было быстро сложить, что позволило поднять орудие на двухколесное шасси для скоростной буксировки. Вес орудия означал, что его могли перемещать только большие машины, и полугусеничный SdKfz 7 стал обычным тягачом.Простая в эксплуатации «полуавтоматическая» система заряжания выбрасывала стреляные гильзы, что позволяло перезаряжать их, просто вставляя новый гильзу и потянув за курок. Затем ружье стреляло, откатывалось, а во время обратного хода пустая гильза отбрасывалась назад с помощью рычагов, а кулачок срабатывал и снова взводил ружье. Это привело к скорострельности от 15 до 20 выстрелов в минуту, что было лучше, чем у аналогичного оружия той эпохи. Против самолетов и живой силы применялись осколочно-фугасные боеприпасы, а против танков и другой бронетехники — бронебойно-фугасные противотанковые
.

Массовое производство началось с приходом к власти нацистов в 1933 году, и FlaK 18 был доступен в небольшом количестве, когда Германия присоединилась к гражданской войне в Испании. Он быстро оказался лучшим зенитным оружием, доступным на тот момент. Кроме того, высокая начальная скорость и большой калибр сделали его отличным противотранспортным оружием дальнего действия. Этот опыт также продемонстрировал ряд мелких проблем и потенциальных улучшений.

Многие из них были включены в FlaK 36 , который имел двухсекционный ствол для облегчения замены изношенных лейнеров и новый, но более тяжелый прицеп, который позволял устанавливать его намного быстрее, просто сбрасывая ствол. база все еще установлена ​​на колесах.Это сделало его гораздо более подходящим для быстрых операций, основной концепции блицкрига. FlaK 36 часто оснащались бронированным щитом, который обеспечивал ограниченную защиту артиллеристов, хотя это придавало орудию высокий профиль и делало его более заметным.

Восемьдесят восьмая использовалась в двух целях: в качестве мобильной тяжелой зенитной установки и в более стационарной роли для защиты дома. В этой последней роли орудия были объединены в большие батареи, группы по четыре штуки, управляемые одним диспетчером, и перемещались очень редко.Для этой цели был разработан менее мобильный, но более легкий FlaK 37 , использующий более простую и легкую конструкцию прицепа, и включал дополнительные приборы, позволяющие наводчикам легче следовать указаниям от одного директора. Детали различных версий орудий были взаимозаменяемыми, и нередко различные детали «смешивались и сочетались» на конкретном образце. Факт|дата=Февраль 2007 г.

На начальных этапах битвы за Францию, когда французы и британцы контратаковали, восемьдесят восьмой был задействован против их тяжелобронированных танков, таких как Char B1 «bis» и Matilda II, лобовую броню которой можно было пробить только в упор из более легких противотанковых орудий.Использование противотанковых средств стало еще более распространенным во время боев в Северной Африке и Советском Союзе. 88 был достаточно мощным, чтобы пробить более 150 мм брони на расстоянии 2 км и более, что делало его беспрецедентным противотанковым орудием в начале войны и по-прежнему грозным против всех танков, кроме самых тяжелых, в конце войны. Возможно, он был наиболее эффективен на равнинной и открытой местности в Северной Африке и на Восточном фронте, где характеристики 88-го на дальних дистанциях стали решающими.

К августу 1944 г. на вооружении находилось 10 704 орудия FlaK 18, 36 и 37.Из-за увеличения количества бомбардировок США и Великобритании в 1943 и 1944 годах большинство этих орудий использовались в их первоначальной зенитной роли, теперь дополненной грозными 12,8 cm FlaK 40. Были жалобы на то, что из-за очевидной неэффективности противовоздушной обороны в целом, орудия должны были быть переведены из частей ПВО в противотанковые, но этот политически непопулярный шаг так и не был сделан.

Для сравнения, 88-й был не таким мощным, как его аналоги союзников.В качестве зенитного он выпустил снаряд массой 9,2 кг (20,3 фунта) с начальной скоростью 790 м/с (2600 футов/с) до эффективного потолка 7900 м (26000 футов) (на максимальной высоте 10 600 м, 32 000 футов). футов). Хотя это было полезно во время дневных налетов США, которые обычно происходили на высоте 7600 м (25000 футов), многие самолеты могли летать выше своего максимального эффективного потолка. Для сравнения, британский 3,7-дюймовый Mark 3 выпустил 13-килограммовый (28-фунтовый) снаряд со скоростью 790 м/с (2600 футов/с) до эффективного потолка 10 600 м (32 000 футов), а американский 90-мм Mark 1 выстрелил снаряд весом 10 кг (23 фунта) со скоростью 820 м / с (2700 футов / с) на той же высоте. У них также было преимущество в более высокой скорострельности, побочный эффект их автоматических установщиков взрывателей, которые повышали скорострельность примерно до 20 выстрелов в минуту, в отличие от исходного 88, который обычно мог достигать только 15 оборотов в минуту в противотанковом огне. роль самолета. К этому добавились неконтактные взрыватели. Это оружие было гораздо полезнее против самолетов даже во время Второй мировой войны и продолжало использоваться в эпоху реактивных самолетов. С другой стороны, оружие союзников было тяжелее и менее мобильно, а также было почти бесполезным в качестве штурмовика, пока не были проведены многочисленные модификации.В то время как 90-мм американское 90-мм орудие продолжало служить мощным противотанковым орудием в некоторых ролях, оно отнюдь не было столь универсальным, как 88.

FlaK 41

и уже в 1939 году Люфтваффе, отвечавшее теперь за противовоздушную оборону вместо армии, запросило более новое оружие с еще лучшими характеристиками. В ответ Rheinmetall представила новую конструкцию калибра 88 мм L/74 с более длинным патроном. Он выпустил 20,7-фунтовый снаряд с начальной скоростью 3280 футов / с, что дало ему эффективный потолок 11 300 м (37 000 футов) (максимум 15 000 м, 48 000 футов).Он также отличался более низким силуэтом на поворотной платформе, чем 8,8-см FlaK 18/36/37 на опоре. Из-за высокой стоимости и сложности этого орудия FlaK немцы произвели относительно небольшое их количество (всего 556) и в феврале 1944 года поставили на вооружение только 279. Улучшения в перезарядке еще больше повысили скорострельность с 20 до 25 выстрелов в минуту. цитируется. Использовались два типа ствола орудия, с тремя или четырьмя секциями. Предложением Круппа был 8,8 cm «Gerät» 42, но он не был принят в производство в качестве зенитного орудия.Тем не менее, Krupp продолжил разработку, в результате чего появилась страшная противотанковая пушка PaK 43.

Недостатком FlaK 41 была сложность, и были проблемы с боеприпасами, гильзы часто заклинивали при извлечении. Первые произведенные орудия использовались в Тунисе, но из-за проблем с эксплуатацией впоследствии они использовались почти исключительно в Германии, где их можно было должным образом обслуживать и обслуживать. По состоянию на август 1944 г. в эксплуатации находилось всего 157 орудий FlaK 41, а в январе 1945 г. — 318. Окончательная модификация, известная как FlaK 37/41 , устанавливала FlaK 41 на лафет FlaK 37, но было произведено только 13.

PaK 43 и KwK 43

Специальное противотанковое орудие PaK 43 было разработано на основе упомянутой выше Krupp Gerät 42. В нем использовалась новая крестообразная установка с пушкой намного ближе к земле, благодаря чему ее было намного легче спрятать, а попасть в нее было труднее. Он также был снабжен гораздо более прочным и угловатым броневым щитом, чтобы обеспечить лучшую защиту. Стандартное вооружение Tiger II, танковая пушка KwK 43, по сути представляла собой PaK 43, внешне модифицированный для установки в башне. Существовали и самоходные версии орудия, в том числе истребители танков Nashorn и Jagdpanther. Все версии были способны пробить около 200 мм брони на высоте 1000 м, что позволяло поражать броню любого современного танка.

Боевая история

Войска Третьего рейха широко применяли 88 во время Второй мировой войны не только в качестве зенитного орудия, где оно хорошо зарекомендовало себя, но и в качестве противотанкового орудия. На протяжении всей войны у орудия было мало соперников.

Немецкий легион «Кондор» широко использовал FlaK 88 в Гражданской войне в Испании, где его полезность в качестве противотанкового орудия и основного артиллерийского орудия превысила его роль в качестве зенитного орудия. Эрвин Роммель также использовал 88 в качестве противотанкового оружия сначала во Франции, а затем в Северной Африке. Своевременное использование им орудия для подавления британской контратаки в Аррасе положило конец всякой надежде на прорыв из окружения в результате блицкрига в мае 1940 года. В Ливии и Египте он заманивал британские танки в ловушки, заманивая их очевидно отступающими танками.Когда британцы преследовали, замаскированные 88-е стреляли по ним на дальностях, намного превышающих дистанции 2-фунтовых и 6-фунтовых орудий британских танков. Беспрецедентное проникновение снарядов 88-го уничтожило множество танков и другой бронетехники союзников. 8-я британская армия в конце концов научилась координировать свою тяжелую артиллерию с наступлением на землю, уничтожая относительно неподвижные 88-е в своих огневых точках, как только они обнаруживали свои позиции.

Оружие постоянно использовалось на Советском фронте.Он сыграл решающую роль в первые месяцы операции «Барбаросса». Появление выдающегося Т-34 потрясло танковые части вермахта, чьи 37-мм и 50-мм танковые орудия могли пробить стальную броню советского танка только на предельно близком расстоянии. Пока Panzer IV Ausf. F2 и «Тигр» достигли фронта, 88-й был единственным оружием, способным остановить советские танки Т-34 и КВ.

Менее открытая местность в Италии и Северной Франции была менее подходящей для модели 88; его успешно использовали, но с менее впечатляющими результатами.Во время операций «Оверлорд» и «Кобра» артиллерия и авиация союзников часто нейтрализовали влияние 88-го на ход битвы, хотя несколько хорошо расположенных немецких орудий часто препятствовали прорыву союзников из Нормандии.

Успех 88 заставил союзников принять меры для защиты от него с помощью новой конструкции танка. Временные меры включали добавление дополнительной брони или даже использование мешков с песком для отражения снарядов 88-го. Немцы воспользовались этой эффективной конструкцией при вооружении таких машин, как танк «Тигр» и истребитель танков «Элефант» (с 88-мм противотанковой пушкой Pak 43/2).

В гражданской войне в Югославии различные орудия FlaK использовались в основном морской артиллерией Югославской народной армии (ЮНА).

88 «Семейство»

* 8,8 cm FlaK 18 Новый полуавтоматический затвор, высокоскоростная пушка. Поступил в производство в Германии в 1933 году. Производство Krupp.
** Mod 1938 I : Многие модернизированы до прицепа «Sonderanhänger 201». Вес 7 тонн. Скорострельность 15-20 выстрелов в минуту.
*** Mod 1940 : Оснащен орудийным щитом для защиты экипажа при поражении наземных целей.Производитель Крупп.
** Mod 1938 II : Приблизительно 50 орудий модифицированы таким образом, чтобы один человек мог регулировать высоту и угол наклона.
* 8,8 см FlaK 36 Принят на вооружение в 1936–37 гг. Модернизированный прицеп «Sonderanhänger 201», позволяющий быстрее переходить к действиям с ходу. Может поражать наземные цели из походного положения. Вес 7 тонн. Скорострельность 15-20 выстрелов в минуту. Производитель Крупп.
** Mod 1940 : Оснащен щитом для защиты экипажа при поражении наземных целей.
** Поздняя модель : Оснащен улучшенным прицепом «Sonderanhänger 202» со сдвоенными колесами.
* 8,8 cm FlaK 37 : Только зенитное орудие, оснащенное «Übertragungser 37» (система передачи данных). Производитель Крупп. Последняя из версий с укороченной гильзой 571 мм.
* 8,8 cm FlaK 41 : Принят на вооружение в 1943 г. Улучшенная разработка, более длинный ствол и гильза. Стандартно устанавливается на Sonderanhänger 202 . Производитель Рейнметалл-Борзиг.
* 8,8 см «Gerät» 42 : Дизайн Krupp для выполнения той же роли, что и FlaK 41 ; на вооружение в качестве зенитного орудия не поступил. Дальнейшее развитие оружия привело к созданию противотанковой пушки PaK 43.
* 8,8 cm PaK 43 : Противотанковая модель, разработанная на основе 8,8 cm Gerät 42 Круппа. Новый лафет, аналогичный «Sonderanhänger 201». Разработан компанией Krupp и производится в различных версиях, включая KwK 43, как минимум Dortmund Hoerder-Hüttenverein, Henschel, Weserhütte и Fr.Гарни. Ствол 71 калибра и гильза 822 мм.
** 8,8 cm PaK 43/41 : Pak 43, установленный на одноосный полевой артиллерийский лафет, произведенный в качестве временной меры из-за нехватки материалов. Вес 4,9 тонны.
** 8,8 cm PaK 43/1 : Pak 43, установленный на истребителе танков Nashorn.
** 8,8 cm PaK 43/2 Pak 43 на истребителе танков Ferdinand/Elefant. Иногда упоминается как «StuK 43/1».
** 8,8 cm PaK 43/3 и 43/4 : Pak 43, установленный на истребителе танков Jagdpanther.Опускающийся клин затвора.
** 8,8 cm KwK 43 : Pak 43, модифицированный как танковое орудие. Основное орудие тяжелого танка Tiger II. Опускающийся клин затвора.

ee также

* Flak Tower

Примечания и ссылки

Дополнительная литература

*
* Gander, Peter. and Chamberlain «Оружие Третьего рейха: энциклопедический обзор всего стрелкового, артиллерийского и специального вооружения сухопутных войск Германии 1939-1945».Нью-Йорк: Doubleday, 1979 ISBN 0-385-15090-3

* Хогг, Ян В. «Немецкая артиллерия Второй мировой войны». 2-е исправленное издание. Механиксвилль, Пенсильвания: Stackpole Books, 1997 ISBN 1-85367-480-X

Внешние ссылки и дополнительная литература

* [ http://wnet. suomi.net/kotisivu/harri.kaarre/88series.html История орудий 88-мм серии ]
* [ http://efour4ever.com/88.htm Документ военной разведки США о 88-мм орудии ]
* [ http://www.lonesentry.com/new88mm/index.html Новый 88 и его лафеты ]
* [ http://history.amedd.army.mil/booksdocs/wwii/woundblstcs/chapter10.htm Подробное изучение эффекта 88-мм зенитная артиллерийская установка на бомбардировщиках B-17 и B-24 ]

Фонд Викимедиа. 2010.

88-мм пушка — Wikimedia Commons

Из Викисклада, бесплатного репозитория мультимедиа

. Перейти к навигации Перейти к поиску

Исторические фотографии

  • 8,8-см зенитное орудие в боевой обстановке под Драмбургом (Померания — ноябрь 1943 г.)

  • 8,8см-Зенитная батарея-Берлин-Каров, пушка «Антон» на боевом положении (октябрь 1943 г.)

  • 8,8см-Зенитная батарея-Берлин-Каров, пушка «Берта» в походном положении (январь 1944 г. )

  • 8,8см-Зенитная батарея-Берлин-Каров, артиллерийский расчет на орудии «Цезарь» (февраль 1944 г.)

  • 8,8см-Зенитная батарея-Берлин-Каров, пушка «Дора» на боевом положении (октябрь 1943 г.)

  • 8,8см-Зенитная батарея-Берлин-Каров, пушка «Эмиль» на боевом положении (октябрь 1943 г.)

  • 8,8см-Зенитная батарея-Берлин-Каров, пушка «Эмиль» на боевом положении (октябрь 1943 г.)

  • 8,8см-Зенитная батарея-Берлин-Каров, артиллерийский расчет на пушке «Эмиль» (октябрь 1943 г.)

Музейные фотографии[править]

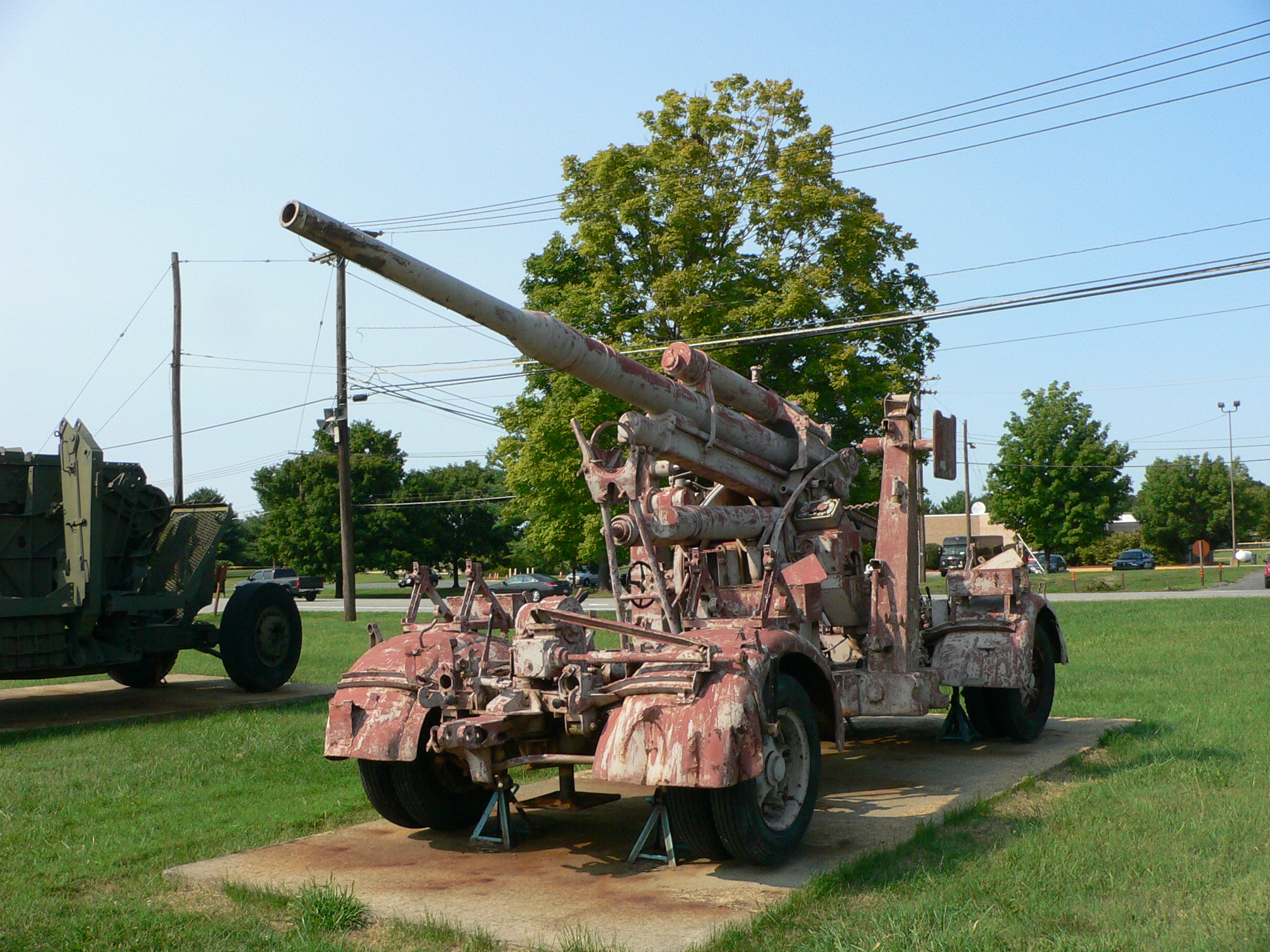

  • 88-мм зенитная пушка Flak в Немецком техническом музее в Берлине

  • 8,8 см Flugabwehrkanone (FLAK) 37 L/56

  • 88-мм зенитная пушка на стационарной установке.

  • 88-мм зенитная пушка на стационарной установке.

  • Museo de Artillería de Cartagena-Flak 88

Управление огнем[править]

  • 8,8-см зенитная батарея в Берлине-Карове, Люфтваффенхельфер (1927 г. р.) на Kommandogerät 40 (август 1943 г.)

См. также: PaK 43

Gun: 88mm Flak 36 AA

0

Немецкий 88 мм Ant-Aircraft шт

Gun

Вес

Калибр

Скорость

Диапазон

Немецкий PaK 43 L/71 (88 мм AT)

4.95 T

88 мм

88 мм

1000 м / с

88 мм AA Piece

ID: Пластиковая артиллерия Игровая игра: 88 мм Артиллерийская часть игра Axis & Allies

История «немецкого 88-го»: у немцев было много прекрасных артиллерийских орудий во время Второй мировой войны, но, возможно, ни одно из них не было более известным, чем удивительно гибкое «88-е»! Он начал свою жизнь в первую очередь как зенитное орудие (Flugabwehr-Kanone, или «зенитная пушка», сокращенно FlaK. ) В этой роли он был так же хорош, как и любое тяжелое зенитное орудие в мире того времени, которое использовалось в стационарных укреплениях, на военных кораблях и на гибкой мобильной крестообразной установке, подобной показанной здесь. Используемый как против наземных целей, так и против самолетов, он вскоре был признан одним из лучших универсальных противотанковых средств войны, что привело к появлению версии с более легкой противотанковой установкой. (Эти версии получили обозначение Panzerabwehr-Kanone, или «бронированная оборона-пушка», сокращенно PaK.) Вполне естественно, что немцы могли захотеть использовать его мощь в своих бронетанковых войсках, но было слишком жарко даже для тигра I, поэтому версия «88» с более низкой скоростью была выбрана. разработан для него. (Автомобильные версии получили обозначение Kampfwagen-Kanone, или «боевая машина-пушка», сокращенно KwK.) Не обремененные необходимостью во вращающейся башне, истребители танков рассматривались как идеальный способ сделать эту мощную станцию ​​мобильной. и он использовался в знаменитых истребителях танков Nashorn, Ferdinand/Elefant и Jagdpanther в полноразмерных полноразмерных версиях.К тому времени, когда немцы разрабатывали своего тяжеловесного чемпиона всех тяжелых танков Второй мировой войны, тяжелого танка Tiger II, для него была готова правильная башня, и, наконец, была выпущена полномощная версия этого лучшего в мире танкоразрушающего орудия. вмонтирован в вращающуюся башню самого тяжелого танка войны! Когда все было сказано и сделано, казалось, не было ничего, чего не могла бы сделать знаменитая «88»… и ничего, чего бы она не делала!



Примечания по использованию: Используйте этот предмет в вариантах «Глобальный 1939» и «Вторжение в Италию» в качестве средней артиллерии или зенитного орудия (в зависимости от ваших предпочтений в «Внутренних правилах»).) Другие интересующие немецкие артиллерийские орудия: 10,5-см артиллерийское орудие, 21-см артиллерийское орудие, штурмовое орудие StuG III.

8.8CM FLAK 36/37 ПРОХОДНАЯ | Scale War Machines

Отличался от своего предшественника, Flak 18, конструкцией ствола и лафетной системы. Flak 18 уже был современным и мощным орудием, когда он дебютировал. В Flak 36 были усовершенствованы такие конструктивные особенности, как крестообразная опора, элементы управления выравниванием и механизм самозарядки.

Однако в Flak 36 использовался ствол с тремя съемными гильзами вместо необходимости замены всего ствола по мере износа, как в Flak 18.Новый прицеп, получивший название Sonder Anhanger 202, заменил более раннюю систему тележки и тележки 201.

В остальном оба орудия были очень похожи, и многие детали могли быть взаимозаменяемы.

«88» был модернизирован в Flak 37, который имел обновленную систему управления огнем, больше ориентированную на противовоздушную борьбу.

Известность 88-мм зенитной артиллерии пришла не только из-за ее мощности, но и из-за дальности стрельбы снарядами, в том числе бронебойными AP40. Это означало, что это была многоцелевая пушка, которую можно было использовать как для зенитных операций, так и для бомбардировки или борьбы с танками. Именно в этой последней роли «88» или «Acht Acht» пользовались особым уважением. Орудие имело теоретическую дальность стрельбы 8000 метров и могло стрелять 9,24-килограммовым снарядом со скоростью 819 м в секунду — 5 выстрелов в минуту по таким целям, как танки, и 20 выстрелов в минуту по самолетам. Он мог легко пробить броню практически любого танка союзников.

Каждое орудие имело механизированный предохранитель, а управление огнем осуществлялось специальным подразделением Ubertragungsgerat 30 при наведении на самолеты.Орудия обслуживали командир отряда и 9 человек.

В августе 1944 года на вооружении находилось около 11 000 таких орудий на всех фронтах и ​​у союзников Оси. В одном известном бою в пустыне Северной Африки во время одной британской бронетанковой атаки во время операции «Боевой топор» 123 из 238 атакующих танков были подбиты батареей из 13 88-мм орудий.

Действительно грозное оружие! Вот обходной путь, который поможет вам детализировать ваши модели.

Bachmann Europe plc — Немецкая 88-мм зенитная пушка 36, двойное орудие с 3 расчетами, Немецкая 88-мм зенитная 36, двойное орудие с 3 расчетами

88-мм зенитная пушка, возможно, была одним из самых узнаваемых немецких орудий Второй мировой войны.Пушка была разработана между двумя мировыми войнами, и, чтобы избежать ограничений, наложенных союзниками на вооруженные силы Германии, первая модель получила обозначение Flak 18 в год окончания Великой войны. Flak расшифровывалось как Flugabwehrkanone, что означает зенитное орудие. С приходом Адольфа Гитлера к власти более новым моделям оружия были присвоены даты, основанные на годе выпуска моделей 1936 и 1937 годов, после чего были усовершенствованы модели 1918 года. устанавливалась на сложную установку, позволявшую использовать орудие по воздушным или наземным целям.Универсальный лафет позволял вести стрельбу из 88 в ограниченном противотанковом режиме, оставаясь на колесах. Экипаж мог установить его всего за две с половиной минуты.

W Новая лимитированная британская модель представляет собой Flak 36 с улучшенным стволом, состоящим из двух частей (для более легкой замены изношенных гильз) и бронированным щитом, обеспечивающим некоторую защиту стрелков. В этой модели также был представлен новый более тяжелый двухколесный лафет, который позволял вести огонь с ограниченным углом наклона и высоты, все еще установленным на колесах и без выносных опор.

88 стрелял тремя основными типами боеприпасов:
— Осколочно-фугасные снаряды Sprgr (Sprenggranate) с пружинным или инерционным взрывателем замедленного действия (до 30 секунд) по воздушным целям.
— Осколочно-фугасные снаряды с ударным взрывателем (ударного действия или с задержкой 0,11 секунды) для применения по неподвижным целям или наземным войскам.
— Бронебойный снаряд Pzgr (Panzergranate) с трассирующим и малым разрывным зарядом с донным взрывателем для использования против танков.

• Немецкая 88-мм зенитная артиллерийская установка 36, двойное орудие с расчетом из 3 человек
• Коллекция времен Второй мировой войны
• Матовая отделка
• Набор из 14 предметов, включая пистолет из смолы и 3 литые фигурки от W.
