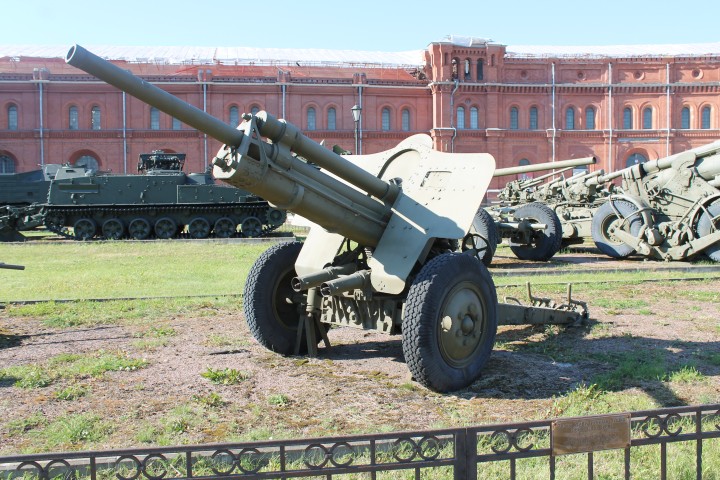

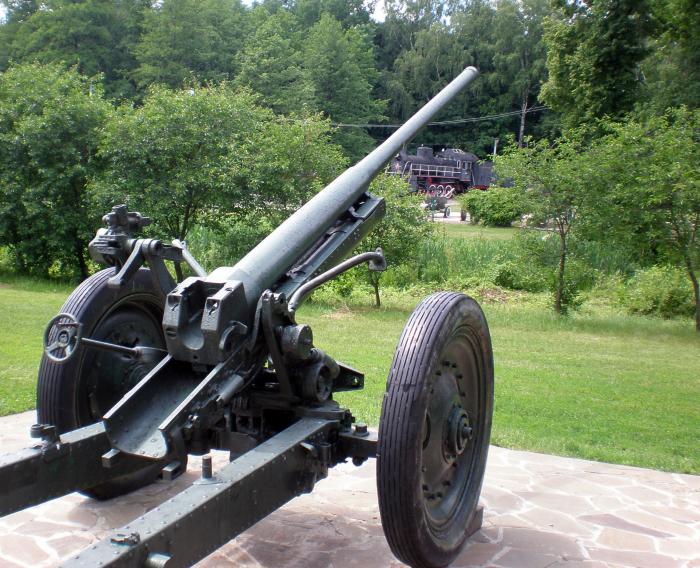

76-мм горная пушка образца 1938 года. СССР
В предвоенные годы на вооружении артиллерийских подразделений горно-стрелковых и горно-кавалерийских дивизий Красной армии состояла устаревшая к тому времени 76-мм горная пушка образца 1909 года. Ее недостатком было использование унитарных выстрелов с постоянным зарядом и низкой начальной скоростью (381 м/с), а также малый угол наведения по вертикали (28°), что серьезно мешало использовать орудие на сильнопересеченной местности, а также невозможность перевозить во вьюках из-за их большой массы.
Красная армия нуждалась в современном вооружении, не уступающем по своим характеристикам лучшим мировым аналогам, но поскольку у советских конструкторов практически не было опыта создания подобных горных артиллерийских систем.
За помощью обратились к чехословацкому концерну «Шкода» – мировому лидеру в производстве горной артиллерии. В результате заключенных договоров, уже в 1936 году в СССР прошла испытания 75-мм горная пушка C-5 (также известная как Г-36 — горная образца 1936 года), перестволенная под калибр 76 мм .
В 1937 году эта задача была возложена на КБ завода №7 имени Фрунзе под руководством Л.И. Горлицкого. После длительного процесса испытаний и устранения выявленных недостатков в мае 1939 года ее официально принимают на вооружение Красной армии под наименованием «76-мм горная пушка образца 1938 года». В ее конструкцию был внесен ряд изменений, в том числе, вместо полуавтоматики ввели четвертьавтоматику, изменили конструкцию противооткатных устройств, укоротили лобовую часть лафета, увеличили толщину люльки.
Горная пушка предназначалась для действий в горах и на сильнопересеченной, труднопроходимой местности (хотя допускалось его использование в качестве полкового орудия) для решения следующих задач: уничтожения живой силы, артиллерии и огневых средств противника; борьбы с бронетехникой противника, а также разрушения легких полевых укрытий.
К основным конструктивным особенностям горной пушки образца 1938 года относились: большой угол возвышения, а также возможность быстрой разборки на отдельные части для транспортировки пушки на конских или людских вьюках. Небольшая масса орудия способствовала его перекатыванию на колесах в бою и на марше только силами расчета. Обладая хорошими огневыми возможностями, орудия этой системы имели и ряд недостатков, одним из которых являлось неудобство вьючной перевозки орудий из-за избыточного веса вьюков. Орудие представляло собой классическую горную артиллерийскую систему с разборным стволом с вертикальным клиновым затвором и однобрусным лафетом с металлическими дисковыми колесами без подрессоривания.
Затвор открывался только вручную при помощи рукоятки, а закрывался автоматически при вкладывании в ствол выстрела. Лафет состоял из люльки с противооткатными устройствами, станка, колесного хода, лафета, щитового прикрытия, механизмов наведения, уравновешивающего механизма и прицельных приспособлений.
В люльке под стволом были смонтированы противооткатные устройства, состоявшие из: гидравлического тормоза отката и пружинного накатника, пружины которого располагались в два ряда вокруг цилиндра тормоза отката. При откате цилиндр тормоза откатывался вместе со стволом. Станок состоял из трех частей: лобовой, средней и хоботовой, шарнирно соединенных между собой. При стрельбе на углах возвышения до +65° использовался лафет, состоящий из трех частей («длинный лафет»), а при необходимости стрельбы на углах возвышения от +65° до +70° средняя часть лафета демонтировалась и хоботовая часть крепилась непосредственно к лобовой, образуя так называемый «короткий лафет». На длинном лафете стрельба была возможна при углах возвышения от -8° до +65°, на коротком лафете от +25° до +70°. В хоботовой части смонтирован сошник. Уравновешивающий механизм пружинный, состоял из двух колонок, находящихся внутри лобовой части. С помощью подъемного механизма, закрепленного на люльке, осуществлялось наведение орудия в вертикальной плоскости.
Однобрусный лафет позволял производить горизонтальный обстрел в секторе 5°. При работе маховиком поворотного механизма лобовая часть смещалась по боевой оси. Высота линии огня составляла 760 мм . Для защиты орудийного расчета от пуль и осколков снарядов служило щитовое прикрытие толщиной 3,5 мм . Лафет имел металлические колеса с шинами, заполненными губчатой резиной. Пушку можно было транспортировать конной или механической тягой или перевозить на конных вьюках.
Стрельба из 76-мм горной пушки образца 1938 года велась специальными унитарными выстрелами, предназначенными только для этого орудия, и не взаимозаменяемыми с другими орудиями. Кроме того, часть гильз имела съемное дно, что позволяло вынимать лишние пучки порохового заряда и стрелять уменьшенными зарядами. В боекомплект входили унитарные выстрелы с бронебойными калиберными и кумулятивными снарядами, осколочно-фугасными и осколочными снарядами, шрапнелью, а также зажигательными и дымовыми снарядами. Бронебойный калиберный снаряд этой пушки с начальной скоростью 510 м/с при угле встречи 60° на дальности
500 м пробивал броню толщиной 39 мм , а на дальности 1000 м — 34 мм .
На 1 июня 1941 года в Красной армии имелось около 800 орудий. Помимо горно-стрелковых частей горная пушка образца 1938 года поступала на вооружение и в воздушно-десантные войска. В горно-стрелковых дивизиях 76-мм горные пушки выполняли функции как полковых, так и дивизионных орудий. В горно-стрелковых дивизиях имелся горно-артиллерийский полк, состоявший в 1939-1940 годах из трех дивизионов 76-мм горных пушек (27 горных пушек) и одного дивизиона 122-мм гаубиц.
В 1941 году в горно-артиллерийский полк по штатам получил два дивизиона с двумя батареями 76-мм горных пушек (всего 16 орудий) и одной батарей из 107-мм полковых минометов (6 минометов). С 1944 года организационно-штатная структура горно-артиллерийского полка вновь изменилась, теперь он состоял из трех дивизионов, в каждом — две минометные (12 107-мм минометов) и одна артиллерийская (12-ть 76-мм горных пушек) батарея.
В горно-стрелковых бригадах в 1944 — 1945 годах имелся горно-вьючный артиллерийский дивизион с 12-ю 76-мм горными пушками.

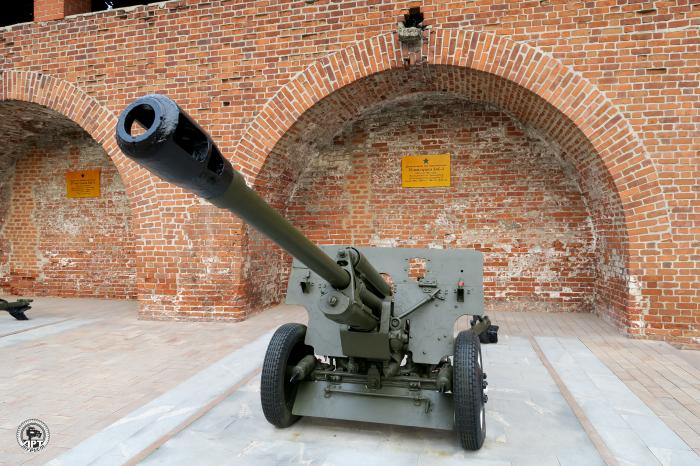

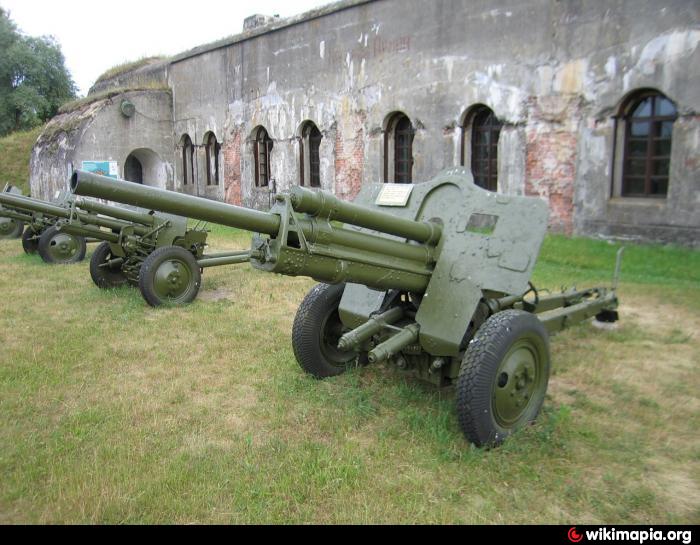

76-мм дивизионная пушка образца 1942 года (ЗИС-3)
Update Required To play the media you will need to either update your browser to a recent version or update your Flash plugin.
Разработка пушки ЗИС-3 началось в мае 1941 года по инициативе В. Г. Грабина.
Уместно рассказать, какие виды артиллерии были во время Великой Отечественной Войны в Красной Армии.
Боевые порядки артиллерийских формирований располагаются на определённом удалении от линии соприкосновения с противником. Ближе к передовой находится батальонная артиллерия представленная артиллерийской батареей в составе батальона. Она находится на удалении штаба батальона от передовой (от 400 метров до 2-х километров). Соответственно полковая артиллерия представленная артиллерийским дивизионом в составе полка, находится на удалении штаба полка (до 3-х километров). Приданные для усиления линейным полкам или бригадам формирования дивизионной артиллерии располагаются на ещё большем удалении от передовой. Удаление необходимо для манёвра и переброски на другие участки в случае изменения тактической ситуации и с целью воспрепятствовать вклинению противника в оборону. В связи с эшелонированием артиллерийских формирований и возникают требования к дальнобойности орудий.
Дальнобойность орудий возрастает от батальонной артиллерии к полковой, от полковой к дивизионной, от дивизионной к корпусной артиллерии.
Во вторую очередь это выборочное усиление линейных формирований. В наступлении формирования дивизионной разведки на основании полученных разведывательных данных, по решению Начальника Артиллерии Дивизии усиливают артиллерийские формирования тех линейных формирований на передовой, которым предстоит наступать на участки противника с более усиленной обороной или на укрепительные районы. В обороне эти формирования выставляются на усиление позиций линейных формирований предполагаемого прорыва, где по разведывательным данным происходит концентрация огневых средств и живой силы.
Конструктивно ЗИС-3 была наложением качающейся части предыдущей модели дивизионного орудия Ф-22УСВ на лёгкий лафет противотанковой 57-мм пушки ЗИС-2. Значительная сила отдачи была компенсирована дульным тормозом. Проектирование нового орудия шло в тесном сотрудничестве со специалистами-технологами, сама конструкция сразу создавалась для массового производства.
Упрощались и сокращались операции (в частности, активно внедрялось качественное литьё крупных деталей), продумывались технологическая оснастка и требования к станочному парку, снижались требования к материалам, вводилась их экономия, предусматривались унификация и поточное производство узлов. Всё это позволило получить орудие, которое было почти втрое дешевле, чем Ф-22УСВ, при этом не менее эффективное.
ЗИС-3 — первое в мире артиллерийское орудие, которое собиралось на конвейере и самая массовая пушка Великой Отечественной войны — всего в период с 1941 по 1945 выпущено 103 тысячи штук (ещё около 13 300 стволов было смонтировано на САУ СУ-76).
При применении данное орудие показало себя с лучшей стороны. Прежде всего, эта пушка имела легкий вес, что облегчало транспортировку оружия. Во-вторых, «ЗИС-З» имела высокую дальность стрельбы- более 13 километров.
Для упрощения снабжения боеприпасы были до предела стандартизованы: «76-42» стреляла теми же фугасными и бронебойными снарядами, что и 76,2-мм пушка, и средний танк Т-34, и многие другие, в том числе разнообразными старыми гранатами русского и импортного производства.
Стальная осколочно-фугасная граната при установке взрывателя на осколочное действие при своём разрыве создавала около 870 убойных осколков, эффективный радиус поражения живой силы составлял около 15 м. При установке взрывателя на фугасное действие граната на дистанции 7,5 км способна пробить кирпичную стену толщиной 75 см или земляную насыпь толщиной в 2 м.
Дульный тормоз устанавливается на конце ствола, и предназначен для поглощения части (около 40%) энергии отката. Во время выстрела пороховые газы, действуя на поверхность внутренних кольцевых выступов дульного тормоза, создают дополнительную силу торможения откатных частей пушки. Тем самым, уменьшается энергия отката.
В заметных количествах эти орудия появились в войсках в 1942 году, постепенно вытесняя своих предшественников. Интересно, что в немецких войсках советские дивизионки называли «ратш-бум» — звук пролетающего со сверхзвуковой скоростью снаряда был слышен чуть раньше, чем долетал звук выстрела. В 1943 году данное орудие стало основным в дивизионной пушечной артиллерии, а также в истребительно-противотанковых полках, имевших по штату 76-мм пушки.
В Курской битве ЗИС-3, наряду с 45-мм противотанковыми пушками и 122-мм гаубицами М-30 составляла основу советской артиллерии.
В дальнейшем, до конца войны ЗИС-3 прочно удерживала статус основной дивизионной пушки, а с 1944 года, по причине снижения темпов выпуска 45-мм пушек и нехватки 57-мм пушек ЗИС-2, это орудие де-факто стало и основной противотанковой пушкой РККА. Кроме того, ЗИС-3 активно применялись советскими войсками в ходе войны с Японией.
76-мм пушка M1 | Энциклопедия MDPI
76-мм пушка M1 — американская танковая пушка времен Второй мировой войны, разработанная Управлением артиллерийского вооружения США в 1942 году в дополнение к 75-мм пушке на базовом среднем танке M4. Он также использовался для вооружения 76-мм истребителя танков Gun Motor Carriage M18. Хотя орудие было испытано в начале августа 1942 года и классифицировано 17 августа 1942 года, только в августе 1943 года Управление артиллерийского вооружения разработало установку для танка М4, которую приняли бы танковые войска.
В боевую готовность принят не ранее 19 июля.44. В январе 1943 года было принято решение установить 76-мм пушку на машину, которая впоследствии стала М18. К маю 1944 года он проходил боевые испытания как Т70.
1. Проектирование и разработка
Разработка лучшего оружия, чем 75-мм пушка, была предусмотрена еще до того, как США получили боевой опыт с хорошо бронированными немецкими танками. Первоначальные военные спецификации от 11 сентября 1941 года для танка M4 допускали установку многочисленных вооружений, включая 3-дюймовую пушку. [1] Первые образцы оружия, которое должно было стать 76-мм пушкой M1, оценивались в августе 1942 года, в то время как США не вступали в наземную войну в европейско-африканском регионе до операции «Факел» в ноябре 1942 года.
3-дюймовая пушка считался слишком тяжелым [1] весом около 1990 фунтов (900 кг). [2] Новые более прочные стали [3] использовались для создания оружия весом около 1200 фунтов (540 кг).
[4] Это была новая пушка с казенной частью, аналогичной 75-мм пушке М3, но с новой конструкцией трубы (ствола и патронника) для установки нового патрона. [1] Стреляла теми же снарядами, что и 3-дюймовая (76 мм) пушка M7, установленная на истребителе танков 3in Gun Motor Carriage M10 и буксируемая 3-дюймовая противотанковая пушка Gun M5, но из другой гильзы. [1] Обозначение «76-мм» было выбрано, чтобы не путать подачу боеприпасов между двумя пушками. [5] 76-мм также отличались тем, что последующие модели получили дульный тормоз и более быстрый нарез винтовки.
Абердинский испытательный полигон начал испытания первых орудий, получивших обозначение T1, около 1 августа 19 г.42. [6] Первые испытательные орудия имели длину канала ствола 57 калибров, и при испытаниях на танке M4 Sherman выяснилось, что длинный ствол вызывал проблемы с балансировкой. [1] Еще одно испытательное ружье T1 было изготовлено с укороченным стволом и добавленным к казенной части противовесом для улучшения баланса.
[6] Уменьшение длины на 15 дюймов (38 сантиметров) не привело к снижению производительности; бронепробиваемость была такой же, как у 3 дюймовой пушки. [7]
К 17 августа Управление артиллерийского вооружения классифицировало испытательную пушку с укороченным стволом как 76-мм M1 9.0007 [8] и создал прецедент для обозначения танков М4, вооруженных пушкой, включая «(76М1)». [9]
Испытания серийных орудий М1 показали, что пушка с противовесом имела проблемы с заеданием при попытке поворота башни, когда танк стоял под крутым углом. Ящик для хранения на 800 фунтов (360 кг) был добавлен в корму башни для улучшения баланса, [9] с оценками, проведенными в начале 1943 года, а окончательный отчет представлен в апреле 1943 года. [10] Это сработало, но было отвергнуто бронетанковыми войсками из-за тесноты башни. [10]
В августе 1943 года была найдена более удовлетворительная установка, в которой использовалась конструкция башни танка Т23 на шасси М4 для установки 76-мм орудия.
[11] Была создана 76-мм версия пушки M1A1, имеющая более длинную поверхность отдачи, что также помогает с балансировкой, позволяя размещать цапфы дальше вперед. [11]
2. Приемка ПТ-САУ
Новый орудийный лафет M18, вооруженный 76-мм орудием, был результатом запроса Истребителя танков на такую машину, и поэтому они его приняли.
3. Принятие в производство танковыми войсками
К августу 1943 года танк М4 артиллерийского управления, вооруженный 76-мм пушкой в модифицированной башне Т23, был окончательно готов к производству. Танковыми войсками было предложено произвести пробный запуск 1000 танков для боевых испытаний, и, если это удастся, то все производственные мощности танка М4 будут направлены на 76-мм орудие, [12] , но это было изменено на 1/3 танков M4 с 76-мм пушкой. [13]
Производственное предложение было частью служебной записки от сентября 1943 года, в которой указывались различные недостатки орудия, которые делали его менее желательным для использования в танках: дульный выстрел, осколочно-фугасный снаряд, обращение с боеприпасами и их хранение.
Подводя итог, можно сказать, что 76-мм пуля обеспечивала примерно 1 дюйм (25 миллиметров) дополнительной бронепробиваемости для возможной потери некоторой огневой мощи наземных атак. [14] На совещании в апреле 1944 года, состоявшемся для обсуждения распределения первых серийных танков M4 (76M1), полученных в Великобритании, в частях, презентация, сравнивающая 76-мм и 75-мм, касалась схожих моментов, добавляя, что 76-мм мм был точнее и не имел соответствующего дымового снаряда. [15]
3.1. Muzzle Blast
76 мм заслонили цель дымом и пылью. Это могло помешать наводчику увидеть, куда попал снаряд.
Артиллерийское управление уменьшило количество дыма, используя длинный капсюль, который давал более полное сгорание пороха перед его выходом из ствола. [16] Пересмотренные боеприпасы начали выпускаться для использования в августе 1944 года. [17]
Орудия более поздних серий имели резьбу для дульного тормоза для перенаправления струи влево и вправо (M1A1C и M1A2).
[16] Испытан в январе 1944 г., разрешен в феврале 1944 г., производство началось в июне 1944 г. Резьба без тормоза была закрыта протектором (видно на многих фотографиях). [18]
Для тех машин, у которых не было дульного тормоза, после того, как бронетанковые силы начали принимать M4, командирам танков рекомендовалось стоять снаружи танка и «засекать» попадание снарядов, чтобы направлять наводчика. [15]
3.2. Осколочно-фугасная мощность
Ситуация с осколочно-фугасным снарядом заключалась в том, что 3-дюймовый снаряд M42 для 76-мм орудия нес наполнитель примерно 0,9 фунта (0,41 кг) взрывчатого вещества, а осколочно-фугасный снаряд M48 для 75-мм орудия нес 1,5 фунт (0,68 кг). [19] Танкисты использовали гораздо больше осколочно-фугасных боеприпасов, чем бронебойных, соотношение составляло около 70% ОФ, 20% ББ и 10% дымовых в целом, [20] Соотношение могло варьироваться в зависимости от подразделения: С августа с 3 по 31 декабря 19 г.
44 марта 13-й танковый батальон произвел 55 выстрелов из бронебойных БТР M62 против 19 634 выстрелов из осколочно-фугасных M42. [21]
3.3. Дымовые боеприпасы
Дымовой снаряд M88 для калибра 76 мм создавал «дымовую завесу». [22] Танкисты сочли 75 мм дымовой снаряд M64 WP (Белый фосфор) полезным не только для обеспечения дымового прикрытия, но и для поражения целей, в том числе танков противника. [23] Некоторые подразделения, оснащенные 76-мм пушкой, предпочли иметь под рукой 75-мм вооруженный танк, чтобы обеспечить снаряд M64 WP. [24]
3.4. Размер патрона
Считалось, что более длинный и тяжелый калибр 76 мм может затруднить управление внутри башни танка и снизить скорострельность. [14] Возможно, это вызвало больше беспокойства, чем было оправдано: 22 апреля 1945 г. 76-мм танк М4 внезапно врезался в странную машину, и «…76 взревел два раза подряд…» добавление дружественной британской разведывательной машины (ожидающей засады на прохожих) к подсчету поражений танка до того, как (как заявил британский стрелок) «.
.. я мог положить руку на спусковой крючок». [25]
Также считалось, что более длинные 76 мм уменьшат боезапас. [14] 76-мм калибр был впервые испытан на танке серии M4A1, который нес 90 снарядов калибра 75 мм, [26] , в то время как большинство других моделей несли 97 снарядов калибра 75 мм. [27] 76-мм патрон уменьшил это количество до 83 выстрелов. [9] К концу 1943 года в армии была принята система мокрого хранения для уменьшения пожаров, и для 76-мм орудия это обеспечивало 71 снаряд, в то время как 75-мм пушка могла нести 104 снаряда. [28] Хранение в зависимости от организации: 76-мм орудийный лафет T72, предназначенный для установки 76-мм орудия на шасси M10 GMC в облегченной для этой работы башне T23, нес 99 снарядов (но не в мокром хранении). . [29]
4. Варианты
- T1: Исходно длинное орудие 57 калибров, [1] уменьшено до 52 калибров после испытаний с целью улучшения баланса [6]
- M1: принята на вооружение длинная версия орудия 52 калибра [9]
- M1A1: M1 с более длинной поверхностью отдачи, что позволяет устанавливать его на цапфах, расположенных на 12 дюймов вперед [11]
- M1A1C: резьба M1A1 для дульного тормоза [16]
- M1A2: M1A1C с поворотом нарезов изменен с калибра 1:40 на калибр 1:32 [30]
Дульный тормоз испытан в январе 1944 г.
, разрешен в феврале 1944 г., производство началось в июне 1944 г. Их получили не все орудия. Резьбы без тормоза были закрыты протектором, видимым на многих фото. [18]
5. Боеприпасы. боевые бронированные машины, с которыми он столкнулся, в частности танк Panzer IV и штурмовые артиллерийские машины StuG. Используя снаряд M62 APC, 76-мм орудие пробило броню толщиной 109 мм (4,3 дюйма) при угле наклона 0° на высоте 1000 м (3300 футов) с начальной скоростью 792 м/с (2600 футов/с). Снаряд HVAP был способен пробить 178 мм (7,0 дюйма) на высоте 1000 м (3300 футов) с начальной скоростью 1036 м/с (3400 футов/с).
[31]| Снаряд | Полный раунд | Масса снаряда | Наполнитель/сердцевина | Начальная скорость | Диапазон |
|---|---|---|---|---|---|
| М42А1 ОН | 22,11 фунта (10,03 кг) | 12,87 фунта (5,84 кг) | 0,86 фунта (0,39 кг) | 2700 футов/с (820 м/с) | 14 650 ярдов (13 400 м) |
| М62А1 БТР | 24,55 фунта (11,14 кг) | 15,43 фунта (7,00 кг) | 0,144 фунта (0,065 кг) | 2600 футов/с (790 м/с) | 16 100 ярдов (14 700 м) |
| М79 АП | 24,24 фунта (11,00 кг) | 15 фунтов (6,8 кг) | Нет | 2600 футов/с (790 м/с) | 12 770 ярдов (11 680 м) |
| M88 Дым | 13,43 фунта (6,09 кг) | 7,6 фунта (3,4 кг) | 3,3 фунта (1,5 кг) | 900 футов/с (270 м/с) | 2000 ярдов (1800 м) |
| T4 (M93) HVAP (APCR) | 7,6 фунта (3,4 кг) | 3,9 фунта (1,8 кг) | 3400 футов/с (1000 м/с) |
Осколочно-фугасный снаряд M42A1 содержал 0,86 фунта (0,39кг) взрывчатого наполнителя из тротила или 0,85 фунта (0,39 кг) смеси 0,08 фунта (0,036 кг) литого тротила и 0,77 фунта (0,35 кг) аматол 50/50.
[32] Существовала уменьшенная зарядная нагрузка со скоростью 1550 футов/с (470 м/с) и дальностью 8805 ярдов (8051 м). [33]
Стандартный бронебойный бронебойный снаряд M62A1 имел конструкцию APCBC. [32]
Замещающий стандартный цельный моноблочный выстрел M79 Armor Piercing не имел наполнителя, ветрозащиты или пробивающего колпачка. [32]
M88 H.C. Б.И. Smoke Shell содержал наполнитель H.C.
Латунная гильза M26 использовалась для всех заряженных патронов, весом 5,28 фунта (2,39 кг) и длиной 21,3 дюйма (54 см). [34] Это был совершенно другой корпус, чем 3-дюймовый корпус МКИИМ2, использовавшийся для 3-дюймовой зенитной установки М3, и 3-дюймовые орудия М5, М6 и М7, использовавшиеся для буксируемой противотанковой пушки, Тяжелый танк M6 и артиллерийский лафет M10.
[35] Емкость 76-мм патронника зависит от снаряда (для иллюстрации различий в размерах также указана вместимость аналогичных 3-дюймовых снарядов):
| Пистолет | М42 ХЭ | М62 БТР | М79 АП | M88 H.C. Б.И. |
|---|---|---|---|---|
| 76 мм M1 [32] | 140,5 куб. дюймов (2302 куб. см) | 142,6 куб. дюймов (2337 куб. см) | 143,66 куб. дюймов (2354,2 куб. см) | 143,6 куб. дюймов (2353 куб. см) |
| 3 дюйма M3/5/6/7 [36] | 203,5 куб. дюймов (3335 куб. см) | 205,585 куб. дюймов (3368,93 куб. см) | 203,5 куб. дюймов (3335 куб. см) | Нет |
3-дюймовый картридж не был полностью заполнен используемым топливом; дистанционный пыж использовался для удержания метательного заряда прижатым к концу капсюля.
[35] Для сравнения, 75-мм пушка М3 имела объем патронника около 88 куб. дюймов (1440 куб. см) для бронебойного снаряда М61 и около 80 куб. дюймов (1300 куб. см) для осколочно-фугасного снаряда М48 [ 37] и британский 17pdr 300 куб. дюймов (4900 куб.см). [38]
6. Альтернативы 76-мм M1
76-мм M1 был проектом, инициированным самим Департаментом артиллерийского вооружения. [12] Различные организации предлагали другие варианты оружия, которые не были реализованы.
- В октябре 1942 года Лаборатория баллистических исследований в Абердине предложила начать исследования с двух вариантов: (1) вооружение среднего танка M4 90-мм пушкой (при необходимости путем изменения гильзы и пушки) и (2 ) проектируя 3-дюймовую пушку, стреляющую 15-фунтовым (6,8 кг) выстрелом в 915 м/с (3000 футов/с). [39]
- The Armoured Board (оценочный центр бронетанковых войск в Форт-Ноксе) [14] предложил осенью 1943 года изготовить 1000 средних танков М4, вооруженных 90-мм орудиями.
[39] - Британцы выразили заинтересованность в установке своей 17-фунтовой пушки на M4 в августе 1943 года, предложив ежемесячную поставку 200 единиц оружия и боеприпасов, которая могла начаться через три месяца после принятия. [40] К тому времени, когда США взялись за это в 1944, британцы были слишком заняты собственными преобразованиями, в результате которых появился Sherman Firefly. [41] Некоторые модификации, предназначенные для армии США, были произведены в 1945 году, но в боях не участвовали. [42]
[39] 7. Служба США
76-мм пушка впервые была использована в опытной партии артиллерийских лафетов M18 Hellcat в Италии в мае 1944 г. под номером разработки Т70. [43] Только США использовали M18. Умеренные по меркам 1944 года характеристики 76-мм пушки были одной из трех причин, по которым планы по выпуску М18 были сокращены с 8,986 до 2507, из которых 650 были переоборудованы в невооруженные внедорожники.
[44] Был проведен эксперимент по установке 90-мм вооруженной башни М36 на М18 для обеспечения большей огневой мощи, чем у 76-мм. [45]
Первые боевые танки М4, вооруженные 76-мм пушками, были выпущены в январе 1944 года. с дульным выстрелом не рассматривались, и командиры более высокого уровня сомневались в использовании, не говоря уже о необходимости, нового оружия. [15] Среднескоростная 75-мм пушка M3, которая впервые вооружила стандартный M4 Sherman, была вполне способна бороться с большинством немецких боевых бронированных машин, встречавшихся в 1942 и 1943 годах, и имела лучшую способность вести огонь по наземным целям и меньше проблем с дульный взрыв. Только в июле 1944 года во Франции был объявлен призыв к М4, вооруженным 76-мя, после неожиданно больших потерь американских танковых частей и прибытия многочисленных танков «Пантера» на американский участок фронта. [41]
Поставки 76-мм вооруженных танков задержались так, что к 19 января45 они составляли лишь 25% танков Европы.
Полевые подразделения планировали напрямую заменить 75-е на некоторых танках с помощью приваренного к задней части башни груза для ее балансировки. Опытный образец был построен, но поставки готовых танков увеличились, и этот проект закрылся. [47]
75-мм вооруженные танки М4 так и не были полностью заменены во время войны, а в некоторых подразделениях в Европе до сих пор используется смесь примерно 50/50. [48] Части в Италии охотно приняли 76-мм, [49] , но так и не было отправлено столько, сколько хотелось бы. [42] Американские части на Тихоокеанском ТВД полагались в основном на 75-мм пушку. [50] 76-мм вооруженный M18 действительно использовался в Тихом океане в конце войны. [51]
8. Британская служба
Великобритания разработала более эффективную противотанковую пушку до того, как 76-мм пушка стала широко доступна. Их 17-фунтовая (76,2 мм) противотанковая пушка Ordnance QF была лишь немного длиннее (55 калибров) и имела гораздо большую гильзу патрона 76,2 × 583 ммR, в которой использовалось примерно на 5,5 фунтов (2,5 кг) больше пороха.
Противотанковые характеристики 76-мм пушки уступали британской 17-фунтовой пушке, тем более, что последняя использовала APDS без подкалиберных снарядов, хотя с такими боеприпасами 17-фунтовая пушка была менее точной, чем 76-мм. Кроме того, 17-фунтовая пушка была намного больше и имела большую отдачу, чем 76-мм, что потребовало переделки башни и, несмотря на это, сделало башню очень тесной. 17-фунтовая пушка также имела менее эффективный осколочно-фугасный снаряд.
76-мм артиллерийские «Шерманы», поставленные англичанам, использовались только в Италии или 1-й польской бронетанковой дивизией в Северо-Западной Европе. Подразделения Британии и Содружества на северо-западе Европы поддерживали свои 75-мм артиллерийские «Шерманы» 17-фунтовыми «Шерманами Файрфлай».
9. Русская служба
Первые 76-мм «Шерманы» начали поступать в части Красной Армии в конце лета 1944 года. В 1945 году некоторые части были унифицированы, чтобы в основном зависеть от них, передав свои Т-34 другим частям.
Части Первой польской армии также недолго использовали танки M4A2 (76 мм), заимствованные у Красной Армии после тяжелых потерь при завоевании Данцига.
10. Послевоенная служба
10.1. Корея
К концу 1950 года в Корее находилось более 500 танков M4A3E8 с 76-мм пушкой. Эти 76-мм вооруженные «Шерманы» хорошо послужили в Корейской войне и, имея лучшую подготовку экипажа и оптику орудия, без особых проблем пробивали броню северокорейских пилотируемых танков Т34/85 при стрельбе снарядами HVAP, которые в изобилии поставлялись в части. [52] Некоторые 76-мм вооруженные M4 [53] и M18 были распространены по всему миру и использовались другими странами после войны. [54] 76-мм пушку иногда заменяли более мощным орудием. [1] [52] [54]
10.2. Ближний Восток
Некоторые танки Sherman с 76-мм пушкой использовались Израилем и арабскими странами.
10.3. Балканы
Некоторые M4A3E4, оснащенные 76-мм пушкой M1A1, использовались во время конфликта 1990-х годов в бывшей Югославии.
10.4. Индо-пакистанские войны
Пакистан закупил 547 M4A1E4(76) в 1950-х годах и использовал их в 1965 и 1971 войны.
10.5. Уганда
Уганда закупила несколько бывших израильских M4A1(76)W и использовала их во время режима Иди Амина.
11. Транспортные средства, установленные на
Башня Т23, использовавшаяся на 76-мм артиллерийских «Шерманах», здесь без дульного тормоза. https://handwiki.org/wiki/index.php?curid=1423221
С обозначениями Британского Содружества в скобках:
- 76-мм артиллерийский лафет M18
- Средний танк M4A1(76)W (Шерман IIA)
- Средний танк M4A1(76)W HVSS (Sherman IIAY)
- Средний танк M4A2(76)W (Шерман IIIA)
- Средний танк M4A2(76)W HVSS (Sherman IIIAY)
- Средний танк M4A3(76)W (Шерман IVA)
- Средний танк M4A3(76)W HVSS
- Средний танк Т23
- Экспериментальный артиллерийский лафет T72 [29]
12.
Буксируемый вариантС 1943, по наущению начальника бронетанковых войск генерала Джейкоба Деверса, Управление артиллерийского вооружения США работало над буксируемой противотанковой пушкой на базе ствола М1, известной как «76 мм пушка Т2 на лафете Т3». В дальнейшем интерес к проекту снизился, и в 1945 году программа была официально прекращена.
| Тип боеприпаса | Начальная скорость (м/с) | Пенетрация (мм) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 м | 250 м | 500 м | 750 м | 1000 м | 1250 м | 1500 м | 1750 м | 2000 м | 2500 м | 3000 м | ||
| M62 по сравнению с FHA | 792 м/с (2600 футов/с) | 124 | 123 | 122 | 119 | 116 | 113 | 110 | 105 | 101 | 92 | 83 |
| M62 по сравнению с RHA | 792 м/с (2600 футов/с) | 125 | 121 | 116 | 111 | 106 | 101 | 97 | 93 | 89 | 81 | 74 |
| M79 по сравнению с FHA | 792 м/с (2600 футов/с) | 132 | 124 | 112 | 101 | 92 | 83 | 75 | 68 | 62 | 50 | 41 |
| M79 по сравнению с RHA | 792 м/с (2600 футов/с) | 154 | 145 | 131 | 119 | 107 | 97 | 88 | 79 | 72 | 59 | 48 |
| М93 | 1036 м/с (3400 футов/с) | 239 | 227 | 208 | 191 | 175 | 160 | 147 | 135 | 124 | 108 | 88 |
[59] 76 мм H/PJ26 | Weaponsystems.
net Обзор
76-мм пушка H/PJ26
76-мм корабельная пушка H/PJ26 на фрегате класса Type-054A (НАТО: Jiangkai II) во время учений в 2016 г.
Источник: ВМС США (SCPO Эрик Харрисон) — © Public domain
