САУ 2С3 Акация 152-мм ТТХ. Фото. Видео

Самоходная гаубица 2С3 «Акация» была сконструирована и построена на КБ завода имени Калинина в связи с постановлением Совета министров СССР от 4 июля 1967 г. Две первых опытных машины создали уже в конце 1968 г., однако в процессе испытаний проявился ряд серьезных недоработок, в частности сильная загазованность боевого отделения. Из-за этого же недостатка испытания не прошли еще четыре образца, построенные к лету 1969 г. После усовершенствования системы вентиляции проблема была решена, и первая серия машин была выпущена уже в 1970 г. А в 1971 г.

САУ 2С3М2 Акация — видео

2С3 «Акацию» приняли на вооружение.

Она должна была войти в состав танковых и мотострелковых дивизий для уничтожения бронетанковой техники, позиций артиллерии и минометов, а также живой силы противника. Производство этих самоходок было закрыто только в 1993 г. «Акация» получила шасси «Объекта 303», разработанное на основе ходовой части ПУ ЗРК 2К11 «Круг» и получившее высокую оценку во время опытных испытаний. Впоследствии в процессе эксплуатации это гусеничное шасси проявило и хорошую надежность.

Для изготовления корпуса и башни использовались листы катаной броневой стали, способные защитить от поражения бронебойной пулей, выпущенной с дистанции 300 м. осколков артиллерийских снарядов и мин малого калибра.

В САУ был установлен дизельный двигатель В-59 с принудительным впрыском топлива и возможностью работы на форсаже. У машины механическая двухпоточная трансмиссия, независимая торсионная подвеска с гидравлическими амортизаторами телескопического типа, а также коробка перемены передач, выполненная с планетарным механизмом поворота.

Состав ходовой части включает по шесть с каждого борта двойных обрезиненных опорных катков, по четыре поддерживающих ролика, а также по одному ведущему переднему колесу и по одному направляющему колесу заднего расположения. Ширина гусеницы достигает 490 мм.

Корпус «Акации» разделен на три отсека. В носовой части корпуса между левым бортом и моторной перегородкой находится отдел управления, в котором расположено рабочее место механика-водителя. Справа в носовой части размещается силовой отсек с двигателем, трансмиссией, системами питания горючим и воздухом, смазки, охлаждения, подогрева и запуска. Оставшуюся часть корпуса и всю башню занимает боевое отделение, подавляющее пространство которого находится под гаубицей и боеукладкой. Командирская башенка и люк размещены в крыше башни слева, а люк заряжающего — справа.

Базой для артиллерийской части «Акации» стало буксируемое орудие того же назначения — 152-мм пушка-гаубица Д-20. Ее внутреннее устройство, баллистику и боеприпасы оставили без изменений. Гаубице был присвоен индекс ГРАУ-2А33. Пушку установили в амбразуре башни. Ствол орудия состоял из моноблочной трубы, двухкамерного дульного тормоза, эжектора, муфты и казенника, гидравлического тормоза отката веретенного типа с компенсатором жидкости и пневматического накатника с клапаном дополнительного торможения. Угол наведения гаубицы по вертикали производился в диапазоне от -4 до +60″. Орудие имело ручной подъемный механизм секторного типа, оборудованный уравновешивающим пневматическим устройством толкающего типа. «Акация» способна производить огонь как прямой наводкой, так и с закрытых огневых позиций. Боекомплект включает 40 выстрелов ОФС Оф-540 и ОФС ОФ-25, хранящихся о двух боевых укладках, находящихся в башне и корпусе.

В конце 70-х гг. машина стала оснащаться одной боеукладкой барабанного типа, а боекомплект вырос до 46 выстрелов. Для загрузки снарядов в корме самоходки имеется специальный люк. Кроме того, гаубица способна стрелять широким ассортиментом снарядов: Бр-540Б, Бр-540, осветительными парашютными С1, химическими 3X3, всеми 152-мм. В 1970-х гг. боекомплект «Акации» пополнился выстрелом с ядерным боеприпасам мощностью 2 кт. В качестве вспомогательного вооружения используется 7,62-мм пулемет ПКТ, расположенный над люком командира и необходимый для борьбы с воздушными силами противника.

2С3 оборудована фильтровентиляционной установкой, автоматической противопожарной системой, системой герметизации рабочих мест экипажа, что позволило защитить людей от воздействия химического, бактериологического и ядерного оружия. Герметичность машины сохраняется и во время передвижения, и в процессе стрельбы из боекомплекта, хранящегося внутри самоходки. Вес «Акации» позволяет ее транспортировку на тяжелых транспортных самолетах.

Самоходную установку со временем совершенствовали. Существует две модернизации этой машины. 2С3М «Акация» появилась в 1975 г. и отличалась одной боеукладкой барабанного типа, а также наличием снаряда ЗОФ29 с увеличенным в четыре раза осколочным действием. Кроме того, боекомплект пополнился АПС и боеприпасами, оборудованными донными газогенераторами, увеличившими дальнобойность пушки на 20—30%.

2С3М1 являлся модернизированным вариантом 2С3М. На машине появилась аппаратура приема, обработки и отражения командной информации, новый прицел CП-538, УАС 30Ф38 «Краснополь», самонаводящиеся на цель на конечном участке траектории и поражающие движущие объекты.

В действии «Акация» оказалась сравнительно простой и надежной в эксплуатации. После участия в боевых действиях в Афганистане она стала довольно популярной боевой машиной. Возможно, именно поэтому САУ 2С3 приняты на вооружение не только в России, но и во многих других странах.

Тактико-технические характеристики 2С3 Акация

— Компоновочная схема: переднемоторная
— Годы производства: 2С3 с 1968 по 1975, 2С3М с 1975 по 1987, 2С3М1 с 1987 по 1993, 2С3М2 с 2006.
— Количество выпущенных, шт.: около 4000

— Экипаж, чел.: 4

Размеры 2С3 Акация

— Длина корпуса, мм: 6970
— Длина с пушкой вперёд, мм: 7765
— Ширина, мм : 3250
— Высота, мм: 3050
— База, мм: 4622
— Колея, мм: 2720
— Клиренс, мм: 450

Вес 2С3 Акация

— Боевая масса, т: 27,5

Бронирование 2С3 Акация

— Тип брони: противопульная
— Лоб корпуса, мм/град.

: 30
— Борт корпуса, мм/град.: 15
— Лоб башни, мм/град.: 30
— Борт башни, мм/град.: 15

Вооружение 2С3 Акация

— Калибр и марка пушки: 152-мм 2А33
— Тип пушки: нарезная гаубица
— Длина ствола, калибров: 28
— Боекомплект пушки: 46
— Прицелы: ПГ-4, ОП5-38, ТКН-3А
— Пулемёты: 1 × 7,62-мм ПКТ
— Углы ВН, град.: −4…+60°
— Углы ГН, град.: 360°

Дальность стрельбы 2С3 Акация

— до 20,5 км

Двигатель 2С3 Акация

— Тип двигателя: В-59У
— Мощность двигателя, л. с.: 520

Скорость 2С3 Акация

— Скорость по шоссе, км/ч: 60
— Скорость по пересечённой местности, км/ч: 25—30

— Запас хода по шоссе, км: 500
— Ёмкость топливных баков, л: 830
— Удельная мощность, л. с./т: 19
— Тип подвески: индивидуальная, торсионная

— Удельное давление на грунт, кг/см²: 0,6

— Преодолеваемый подъём, град.: 30°
— Преодолеваемая стенка, м: 0,7
— Преодолеваемый ров, м: 3
— Преодолеваемый брод, м: 1.

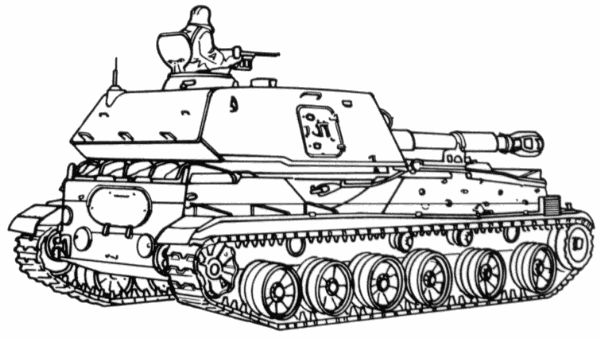

Фото 2С3 Акация



2С3 Акация в Сирии

Добавить комментарий

САУ 2С3 «Акация» — самоходная гаубица калибр 152-мм

САУ 2С3 Акация 152-мм. Дальность стрельбы. Размеры. Вес. Двигатель

Самоходная гаубица 2С3 «Акация» была сконструирована и построена на КБ завода имени Калинина в связи с постановлением Совета министров СССР от 4 июля 1967 г. Две первых опытных машины создали уже в конце 1968 г., однако в процессе испытаний проявился ряд серьезных недоработок, в частности сильная загазованность боевого отделения. Из-за этого же недостатка испытания не прошли еще четыре образца, построенные к лету 1969 г. После усовершенствования системы вентиляции проблема была решена, и первая серия машин была выпущена уже в 1970 г. А в 1971 г.

САУ 2С3 «Акация» — самоходная гаубица калибр 152-мм

Самоходная гаубица 2С3 «Акация» была сконструирована и построена на КБ завода имени Калинина в связи с постановлением Совета министров СССР от 4 июля 1967 г. Две первых опытных машины создали уже в конце 1968 г., однако в процессе испытаний проявился ряд серьезных недоработок, в частности сильная загазованность боевого отделения. Из-за этого же недостатка испытания не прошли еще четыре образца, построенные к лету 1969 г. После усовершенствования системы вентиляции проблема была решена, и первая серия машин была выпущена уже в 1970 г. А в 1971 г.

САУ 2С3М2 «Акация» — видео

2С3 «Акацию» приняли на вооружение. Она должна была войти в состав танковых и мотострелковых дивизий для уничтожения бронетанковой техники, позиций артиллерии и минометов, а также живой силы противника. Производство этих самоходок было закрыто только в 1993 г. «Акация» получила шасси «Объекта 303», разработанное на основе ходовой части ПУ ЗРК 2К11 «Круг» и получившее высокую оценку во время опытных испытаний. Впоследствии в процессе эксплуатации это гусеничное шасси проявило и хорошую надежность. Для изготовления корпуса и башни использовались листы катаной броневой стали, способные защитить от поражения бронебойной пулей, выпущенной с дистанции 300 м.

осколков артиллерийских снарядов и мин малого калибра. В САУ был установлен дизельный двигатель В-59 с принудительным впрыском топлива и возможностью работы на форсаже. У машины механическая двухпоточная трансмиссия, независимая торсионная подвеска с гидравлическими амортизаторами телескопического типа, а также коробка перемены передач, выполненная с планетарным механизмом поворота. Состав ходовой части включает по шесть с каждого борта двойных обрезиненных опорных катков, по четыре поддерживающих ролика, а также по одному ведущему переднему колесу и по одному направляющему колесу заднего расположения. Ширина гусеницы достигает 490 мм.

Корпус «Акации» разделен на три отсека. В носовой части корпуса между левым бортом и моторной перегородкой находится отдел управления, в котором расположено рабочее место механика-водителя. Справа в носовой части размещается силовой отсек с двигателем, трансмиссией, системами питания горючим и воздухом, смазки, охлаждения, подогрева и запуска. Оставшуюся часть корпуса и всю башню занимает боевое отделение, подавляющее пространство которого находится под гаубицей и боеукладкой. Командирская башенка и люк размещены в крыше башни слева, а люк заряжающего — справа. Базой для артиллерийской части «Акации» стало буксируемое орудие того же назначения — 152-мм пушка-гаубица Д-20. Ее внутреннее устройство, баллистику и боеприпасы оставили без изменений. Гаубице был присвоен индекс ГРАУ-2А33. Пушку установили в амбразуре башни. Ствол орудия состоял из моноблочной трубы, двухкамерного дульного тормоза, эжектора, муфты и казенника, гидравлического тормоза отката веретенного типа с компенсатором жидкости и пневматического накатника с клапаном дополнительного торможения. Угол наведения гаубицы по вертикали производился в диапазоне от -4 до +60″. Орудие имело ручной подъемный механизм секторного типа, оборудованный уравновешивающим пневматическим устройством толкающего типа. «Акация» способна производить огонь как прямой наводкой, так и с закрытых огневых позиций. Боекомплект включает 40 выстрелов ОФС Оф-540 и ОФС ОФ-25, хранящихся о двух боевых укладках, находящихся в башне и корпусе.

В конце 70-х гг. машина стала оснащаться одной боеукладкой барабанного типа, а боекомплект вырос до 46 выстрелов. Для загрузки снарядов в корме самоходки имеется специальный люк. Кроме того, гаубица способна стрелять широким ассортиментом снарядов: Бр-540Б, Бр-540, осветительными парашютными С1, химическими 3X3, всеми 152-мм. В 1970-х гг. боекомплект «Акации» пополнился выстрелом с ядерным боеприпасам мощностью 2 кт. В качестве вспомогательного вооружения используется 7,62-мм пулемет ПКТ, расположенный над люком командира и необходимый для борьбы с воздушными силами противника. 2С3 оборудована фильтровентиляционной установкой, автоматической противопожарной системой, системой герметизации рабочих мест экипажа, что позволило защитить людей от воздействия химического, бактериологического и ядерного оружия. Герметичность машины сохраняется и во время передвижения, и в процессе стрельбы из боекомплекта, хранящегося внутри самоходки. Вес «Акации» позволяет ее транспортировку на тяжелых транспортных самолетах.

Самоходную установку со временем совершенствовали. Существует две модернизации этой машины. 2С3М «Акация» появилась в 1975 г. и отличалась одной боеукладкой барабанного типа, а также наличием снаряда ЗОФ29 с увеличенным в четыре раза осколочным действием. Кроме того, боекомплект пополнился АПС и боеприпасами, оборудованными донными газогенераторами, увеличившими дальнобойность пушки на 20—30%. 2С3М1 являлся модернизированным вариантом 2С3М. На машине появилась аппаратура приема, обработки и отражения командной информации, новый прицел CП-538, УАС 30Ф38 «Краснополь», самонаводящиеся на цель на конечном участке траектории и поражающие движущие объекты. В действии «Акация» оказалась сравнительно простой и надежной в эксплуатации. После участия в боевых действиях в Афганистане она стала довольно популярной боевой машиной. Возможно, именно поэтому САУ 2С3 приняты на вооружение не только в России, но и во многих других странах.

Тактико-технические характеристики 2С3 «Акация»

Экипаж	4 чел.
Масса	27,5 т
Длина	8,4 м
Высота	3,05 м
Ширина	3,25 м
Клиренс	450 мм
Максимальная скорость по шоссе	60 км/ч
Запас хода по шоссе	500 км
Вооружение	152-мм 2А33 гаубица, пулемет 7,62-мм ПКТ
Боекомплект пушки	46
Дальность стрельбы	до 20,5
Двигатель	В-59У
Мощность двигателя	520 л.с
Бронирование	противопульное, Лоб корпуса, мм — 30 Борт корпуса, мм — 15 Лоб башни, мм — 30 Борт башни, мм — 15

Фото 2С3 «Акация»

Источник
Это интересно

САУ 2С3М2 Акация — видео

2С3 «Акацию» приняли на вооружение. Она должна была войти в состав танковых и мотострелковых дивизий для уничтожения бронетанковой техники, позиций артиллерии и минометов, а также живой силы противника. Производство этих самоходок было закрыто только в 1993 г. «Акация» получила шасси «Объекта 303», разработанное на основе ходовой части ПУ ЗРК 2К11 «Круг» и получившее высокую оценку во время опытных испытаний. Впоследствии в процессе эксплуатации это гусеничное шасси проявило и хорошую надежность.

Для изготовления корпуса и башни использовались листы катаной броневой стали, способные защитить от поражения бронебойной пулей, выпущенной с дистанции 300 м. осколков артиллерийских снарядов и мин малого калибра.

В САУ был установлен дизельный двигатель В-59 с принудительным впрыском топлива и возможностью работы на форсаже. У машины механическая двухпоточная трансмиссия, независимая торсионная подвеска с гидравлическими амортизаторами телескопического типа, а также коробка перемены передач, выполненная с планетарным механизмом поворота. Состав ходовой части включает по шесть с каждого борта двойных обрезиненных опорных катков, по четыре поддерживающих ролика, а также по одному ведущему переднему колесу и по одному направляющему колесу заднего расположения. Ширина гусеницы достигает 490 мм.

Корпус «Акации» разделен на три отсека. В носовой части корпуса между левым бортом и моторной перегородкой находится отдел управления, в котором расположено рабочее место механика-водителя. Справа в носовой части размещается силовой отсек с двигателем, трансмиссией, системами питания горючим и воздухом, смазки, охлаждения, подогрева и запуска. Оставшуюся часть корпуса и всю башню занимает боевое отделение, подавляющее пространство которого находится под гаубицей и боеукладкой. Командирская башенка и люк размещены в крыше башни слева, а люк заряжающего — справа.

Базой для артиллерийской части «Акации» стало буксируемое орудие того же назначения — 152-мм пушка-гаубица Д-20. Ее внутреннее устройство, баллистику и боеприпасы оставили без изменений. Гаубице был присвоен индекс ГРАУ-2А33. Пушку установили в амбразуре башни. Ствол орудия состоял из моноблочной трубы, двухкамерного дульного тормоза, эжектора, муфты и казенника, гидравлического тормоза отката веретенного типа с компенсатором жидкости и пневматического накатника с клапаном дополнительного торможения. Угол наведения гаубицы по вертикали производился в диапазоне от -4 до +60″. Орудие имело ручной подъемный механизм секторного типа, оборудованный уравновешивающим пневматическим устройством толкающего типа. «Акация» способна производить огонь как прямой наводкой, так и с закрытых огневых позиций. Боекомплект включает 40 выстрелов ОФС Оф-540 и ОФС ОФ-25, хранящихся о двух боевых укладках, находящихся в башне и корпусе.

В конце 70-х гг. машина стала оснащаться одной боеукладкой барабанного типа, а боекомплект вырос до 46 выстрелов. Для загрузки снарядов в корме самоходки имеется специальный люк. Кроме того, гаубица способна стрелять широким ассортиментом снарядов: Бр-540Б, Бр-540, осветительными парашютными С1, химическими 3X3, всеми 152-мм. В 1970-х гг. боекомплект «Акации» пополнился выстрелом с ядерным боеприпасам мощностью 2 кт. В качестве вспомогательного вооружения используется 7,62-мм пулемет ПКТ, расположенный над люком командира и необходимый для борьбы с воздушными силами противника.

2С3 оборудована фильтровентиляционной установкой, автоматической противопожарной системой, системой герметизации рабочих мест экипажа, что позволило защитить людей от воздействия химического, бактериологического и ядерного оружия. Герметичность машины сохраняется и во время передвижения, и в процессе стрельбы из боекомплекта, хранящегося внутри самоходки. Вес «Акации» позволяет ее транспортировку на тяжелых транспортных самолетах.

Самоходную установку со временем совершенствовали. Существует две модернизации этой машины. 2С3М «Акация» появилась в 1975 г. и отличалась одной боеукладкой барабанного типа, а также наличием снаряда ЗОФ29 с увеличенным в четыре раза осколочным действием. Кроме того, боекомплект пополнился АПС и боеприпасами, оборудованными донными газогенераторами, увеличившими дальнобойность пушки на 20—30%.

2С3М1 являлся модернизированным вариантом 2С3М. На машине появилась аппаратура приема, обработки и отражения командной информации, новый прицел CП-538, УАС 30Ф38 «Краснополь», самонаводящиеся на цель на конечном участке траектории и поражающие движущие объекты.

В действии «Акация» оказалась сравнительно простой и надежной в эксплуатации. После участия в боевых действиях в Афганистане она стала довольно популярной боевой машиной. Возможно, именно поэтому САУ 2С3 приняты на вооружение не только в России, но и во многих других странах.

САУ 2С3 «Акация»

Самоходная гаубица 2С3 «Акация» была предназначена для вооружения артиллерийских полков танковых и мотострелковых дивизий Советской армии.

Первоначально только один дивизион в полку укомплектовывали 2С3 — 18 машин (одна батарея — шесть машин). К концу 1980-х годов в каждом артиллерийском полку дивизии первого эшелона имелось три дивизиона 2СЗ (54 установки).

В АФГАНИСТАНЕ

Первым серьезным конфликтом, в котором принимала участие САУ «Акация», стала война в Афганистане. В 40-й армии 2С3 была самой распространенной артиллерийской установкой. Эти самоходные гаубицы обычно осуществляли непосредственную поддержку штурмовым подразделениям. Для защиты от крупнокалиберных пулеметов ДШК корпус и башню САУ обвешивали траками или ящиками с песком. С 1984 года 2С3 начали использовать для сопровождения колонн, которые моджахеды часто обстреливали. Первоначально самоходные гаубицы 2С3 принимали за танки, одним из недостатков которых были небольшие углы возвышения орудия. Однако, в отличие от танков, САУ «Акация» успешно осуществляли артиллерийскую поддержку во время сопровождения колонн, обстреливая врага шрапнельными снарядами. По состоянию на 1 августа 1987 года в составе 40-й армии оставалось три самоходных артиллерийских дивизиона, вооруженных САУ 2С3 общей численностью в 50 единиц.

ПОСТСОВЕТСКИЕ КОНФЛИКТЫ

Самоходные гаубицы 2С3 использовались, правда ограниченно, противоборствующими сторонами в ходе вооруженных конфликтов в различных регионах бывшего Советского Союза. Например, имеются данные о применении этих артсистем в ходе приднестровского и грузино-абхазского конфликтов в 1990-х годах.

Российская армия широко использовала САУ «Акации» во время первого и второго чеченских конфликтов. В августе 2008 года в Южной Осетии они применялись и грузинскими войсками и артиллерийскими частями российской 58-й армии. Одним из эпизодов применения стала артиллерийская дуэль между российской и грузинской артиллерийскими группировками в поселке Шанхай. В ходе дуэли от осколочного ранения погиб командир одной из САУ 2С3. Причиной потери был выбор удобной, но хорошо просматриваемой с грузинской стороны огневой позиции.

Читать: Винтовки Токарева СВТ — жизненная драма «Светы»

САУ «Акация» в 2014 и 2020 годах использовали обе стороны вооруженного конфликта на востоке Украины. В 2020 году во время обострения ситуации вокруг Нагорного Карабаха колонна 2С3 была замечена на улицах Степанакерта. Также в СМИ появлялись фотографии этих САУ на позициях в Нагорно-Карабахской республике.

В ДРУГИХ СТРАНАХ

Что касается боевого применения САУ 2С3 в других районах мира, то в наибольших количествах их использовала иракская армия в ходе ирано-иракской войны в 1980-е годы, а затем в 1991 году против войск антииракской коалиции. Впрочем, в последнем случае применение этих систем носило ограниченный характер, в силу скоротечности военных действий.

В 2011 году во время гражданской войны в Ливии САУ 2С3 использовались правительственными войсками. В ходе гражданской войны в Сирии самоходные гаубицы «Акация» применялись подразделениями Сирийской арабской армии, в том числе использовались при стрельбе прямой наводкой для оказания негативного психологического эффекта на вражеские подразделения.

В РОССИЙСКОЙ ФЕДЕРАЦИИ

По данным справочника «Милитари бэлэнс» (The Military Balance) по состоянию на 2020 год в Сухопутных войсках Российской армии насчитывалось 1800 САУ 2С3, из них 1 тыс. — на хранении. Еще 50 самоходных гаубиц этого типа состоят на вооружении в морской пехоте ВМФ России. Насколько достоверны эти сведения — сказать трудно. Есть основания полагать, что цифры несколько завышены. Точные данные привести нет возможности, но из открытых источников следует, что самоходными гаубицами «Акация» полностью укомплектованы самоходно-артиллерийские дивизионы 19, 32, 59, 136-й, а также 36-й и 74-й гвардейских отдельных мотострелковых бригад (по два дивизиона — 36 САУ в бригаде). Упоминается также о наличии САУ 2С3 наряду с 2С19 и в артиллерийском полку 4-й гвардейской танковой Кантемировской дивизии. Разумеется, эти данные неполные.

Читать: Пулемет ДШК

Окончательно же «Акация» будет заменена в Сухопутных войсках Российской армии только с поступлением на вооружение новой 152-мм самоходной гаубицы 2С35 «Коалиция-СВ».

Что же касается морской пехоты, то наличие в ней 50 2СЗ представляется сомнительным. Во всяком случае на всех имеющихся (в том числе и выложенных в сеть) фотографиях с последних учений этого рода войск можно увидеть только 122-мм самоходные гаубицы 2С1 «Гвоздика». Эта артсистема плавающая и значительно больше подходит для морской пехоты.

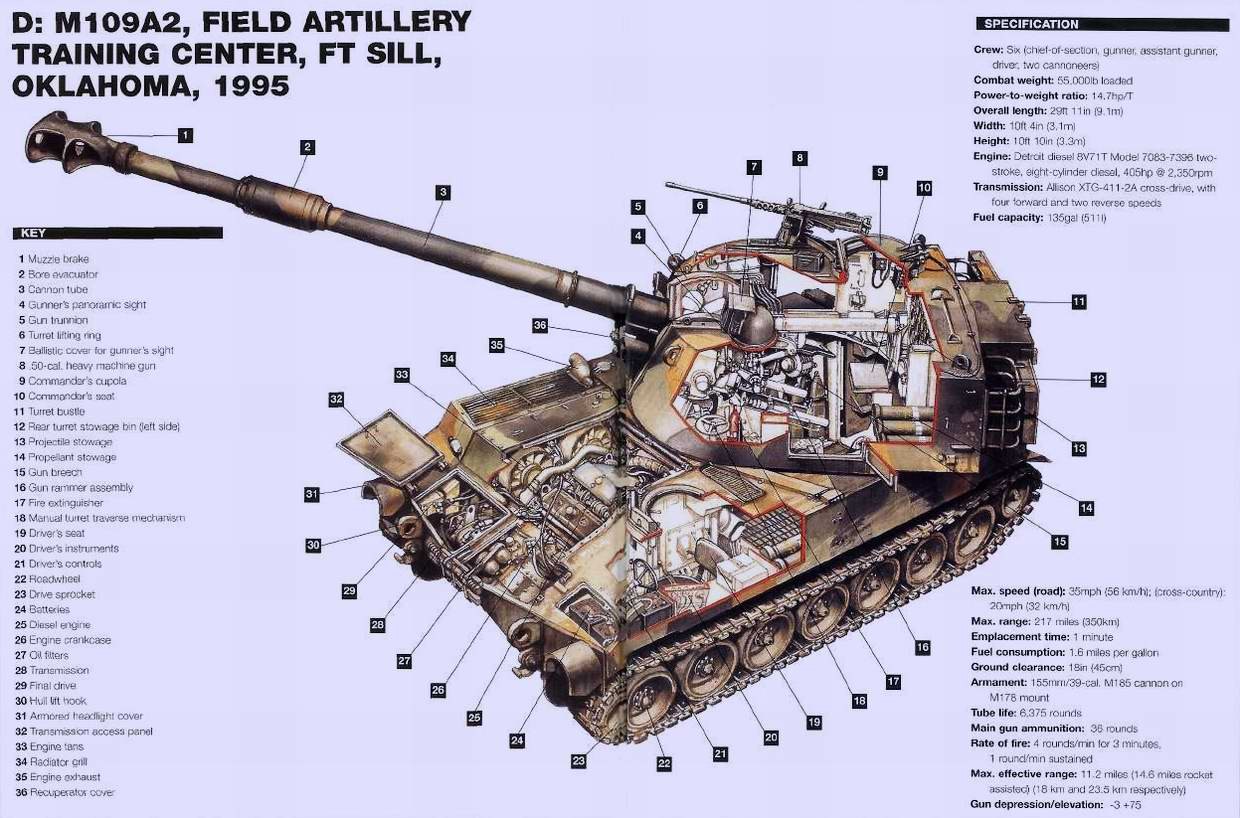

М109 И «ПАЛАДИН»

Нет никакого сомнения, что при создании «Акации» своего рода «образцом для подражания» была американская 155-мм самоходная гаубица М109, разработанная во второй половине 1950-х годов и в 60-е годы массово поступавшая в армию США и в армии других стран НАТО. Созданная на 10 лет позже 2С3 превосходила M109 по основным параметрам: дальности стрельбы ОФС (17,4 км против 14,6 км), возимому боекомплекту (40 выстрелов против 28), числу членов экипажа (четыре человека против шести), удельной мощности (19 л. с/т против 15,5 л. с./т). Однако все это верно в сравнении с базовым образцом M109, вооруженном гаубицей с длиной ствола в 23 калибра. В 1973 году американцы модернизировали свою САУ, заменив орудие. Им стала гаубица с длиной ствола в 39 калибров, которая превзошла «Акацию» по дальности стрельбы. Правда, ненамного — ее ОФС летел на 18,1 км. По-видимому, столь незначительное превосходство американской артсистемы и удерживало отечественных специалистов от модернизации вооружения «Акации». Оно остается неизменным до сих пор.

Читать: «Фердинанд» — тяжелый истребитель танков

В 1992 году в США появилась самоходная гаубица М109А6 «Паладин» с дальностью стрельбы ОФС 22 км, но к этому времени у нас в войска уже поступала новая самоходная гаубица 2С19 «Мста-С» с дальностью стрельбы 24,7 км. Так что преимущество, которого удалось добиться «Паладину» над «Акацией», причем не только в дальности стрельбы, уже не имело никакого значения.

Ха-ха

Вау

Доволен

Печально

Злюсь

Voted Thanks!

Возможно вам будет интересно:

• 152-мм самоходная гаубица 2С3 «Акация»
• Самоходки «Насхорн» и «Хуммель»
• Самоходные артирелийские установки
• Самоходная артиллерийская установка 2С3 «Акация»
• Самоходная артиллерийская установка Sd. Kfz. 124 «Веспе»
• Сухопутные войска Алжира — из партизанских отрядов
• «Пятидневная война» — конфликт в Южной Осетии
• Вооружение сухопутных войск НОАК
• Сухопутные войска Вьетнама
• 105-мм легкая гаубица L118
• Ракетно — артиллерийское вооружение России
• Военные конфликты в Африке и на Ближнем Востоке

Подписывайтесь на
наш канал в Яндекс.Дзен

Тактико-технические характеристики 2С3 Акация

— Компоновочная схема: переднемоторная — Годы производства: 2С3 с 1968 по 1975, 2С3М с 1975 по 1987, 2С3М1 с 1987 по 1993, 2С3М2 с 2006. — Количество выпущенных, шт.: около 4000

— Экипаж, чел.: 4

Размеры 2С3 Акация

— Длина корпуса, мм: 6970 — Длина с пушкой вперёд, мм: 7765 — Ширина, мм : 3250 — Высота, мм: 3050 — База, мм: 4622 — Колея, мм: 2720 — Клиренс, мм: 450

Вес 2С3 Акация

— Боевая масса, т: 27,5

Бронирование 2С3 Акация

— Тип брони: противопульная — Лоб корпуса, мм/град.: 30 — Борт корпуса, мм/град.: 15 — Лоб башни, мм/град.: 30 — Борт башни, мм/град.: 15

Вооружение 2С3 Акация

— Калибр и марка пушки: 152-мм 2А33 — Тип пушки: нарезная гаубица — Длина ствола, калибров: 28 — Боекомплект пушки: 46 — Прицелы: ПГ-4, ОП5-38, ТКН-3А — Пулемёты: 1 × 7,62-мм ПКТ — Углы ВН, град.: −4…+60° — Углы ГН, град.: 360°

Дальность стрельбы 2С3 Акация

— до 20,5 км

Двигатель 2С3 Акация

— Тип двигателя: В-59У — Мощность двигателя, л. с.: 520

Скорость 2С3 Акация

— Скорость по шоссе, км/ч: 60 — Скорость по пересечённой местности, км/ч: 25—30

— Запас хода по шоссе, км: 500 — Ёмкость топливных баков, л: 830 — Удельная мощность, л. с./т: 19 — Тип подвески: индивидуальная, торсионная — Удельное давление на грунт, кг/см²: 0,6

— Преодолеваемый подъём, град.: 30° — Преодолеваемая стенка, м: 0,7 — Преодолеваемый ров, м: 3 — Преодолеваемый брод, м: 1.

Фото 2С3 Акация

2С3 Акация в Сирии

НЕВСКИЙ БАСТИОН, NEVSKY BASTION. ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК. ИСТОРИЯ ОТЕЧЕСТИВЕННОГО ОРУЖИЕ, ЗАРУБЕЖНАЯ ВОЕННАЯ ТЕХНИКА. MILITARY-TECHNICAL COLLECTION. HISTORY OF DOMESTIC WEAPONS, FOREIGN MILITARY EQUIPMENT

Началу работы над 152-мм самоходной гаубицей «Акация» предшествовали поисковые, научно-исследовательские работы. В них был выполнен сравнительный анализ артиллерийских орудий, созданных во время войны типа СУ-100, СУ-152 и ИСУ-152, и артиллерийских систем послевоенного поколения, как отечественного, так и зарубежного производства.
При проведении научно-исследовательских работ предприятиями и организациями оборонного комплекса Советского Союза по поиску облика 152-мм самоходной гаубицы ВНИИ-100 было предложено несколько вариантов шасси для размещения орудия.
По одному из вариантов самоходная установка прорабатывалась на базе «объектов 118», «123» и «124» в КБ Свердловского машиностроительного завода. На такой самоходной установке предполагалось разместить в башне артиллерийскую часть 152-мм буксируемой пушки-гаубицы Д-20.
По-другому вариант самоходная гаубица прорабатывалась на базе узлов среднего танка «объект 432» (Т-64). В бронированной поворотной башне были размещены гаубица
Д-20 и спаренный с ней пулемет. Сам танк Т-64 стал первым советским танком второго послевоенного поколения, он имел много новых прогрессивных решений, оригинальную ходовую часть и автомат заряжания. В 60-е годы эта машина – «объект 432» была очень популярной для проработок перспективных типов броне-танковой и другой боевой техники.
В результате исследований, изучения опыта использования самоходной артиллерии и проработок облика систем была выбрана концепция перспективного развития самоходной артиллерии. Для дальнейших работ по 152-мм самоходной гаубице было рекомендовано шасси Свердловского машиностроительного завода.
Проектирование 152-мм самоход-ной гаубицы получившей шифр «Акация» (индекс 2С3) для замены буксируемых гаубиц МЛ-20, Д-20 и Д-1 было официально задано свердловскому заводу «Уралтрансмаш» Постановлением ЦК КПСС и СМ СССР №609-201 от 4 июля 1967 года, вместе с другими самоходными артсистемами: 122-мм гаубицей «Гвоздика» , 122-мм гаубицей «Фиалка» и 240-мм минометом «Тюльпан». 152-мм отечественная самоходная гаубица, как и другие артсистемы, должна была ликвидировать отставание Советского Союза от стран НАТО в самоходной артиллерии.

Самоходная гаубица «Акация» создавалась для вооружения артиллерийских полков танковых и мотострелковых дивизий. Она предназначалась для поражения открытой и укрытой живой силы, вооружения, военной техники и др. объ¬ектов противника на глубину интересов дивизии.

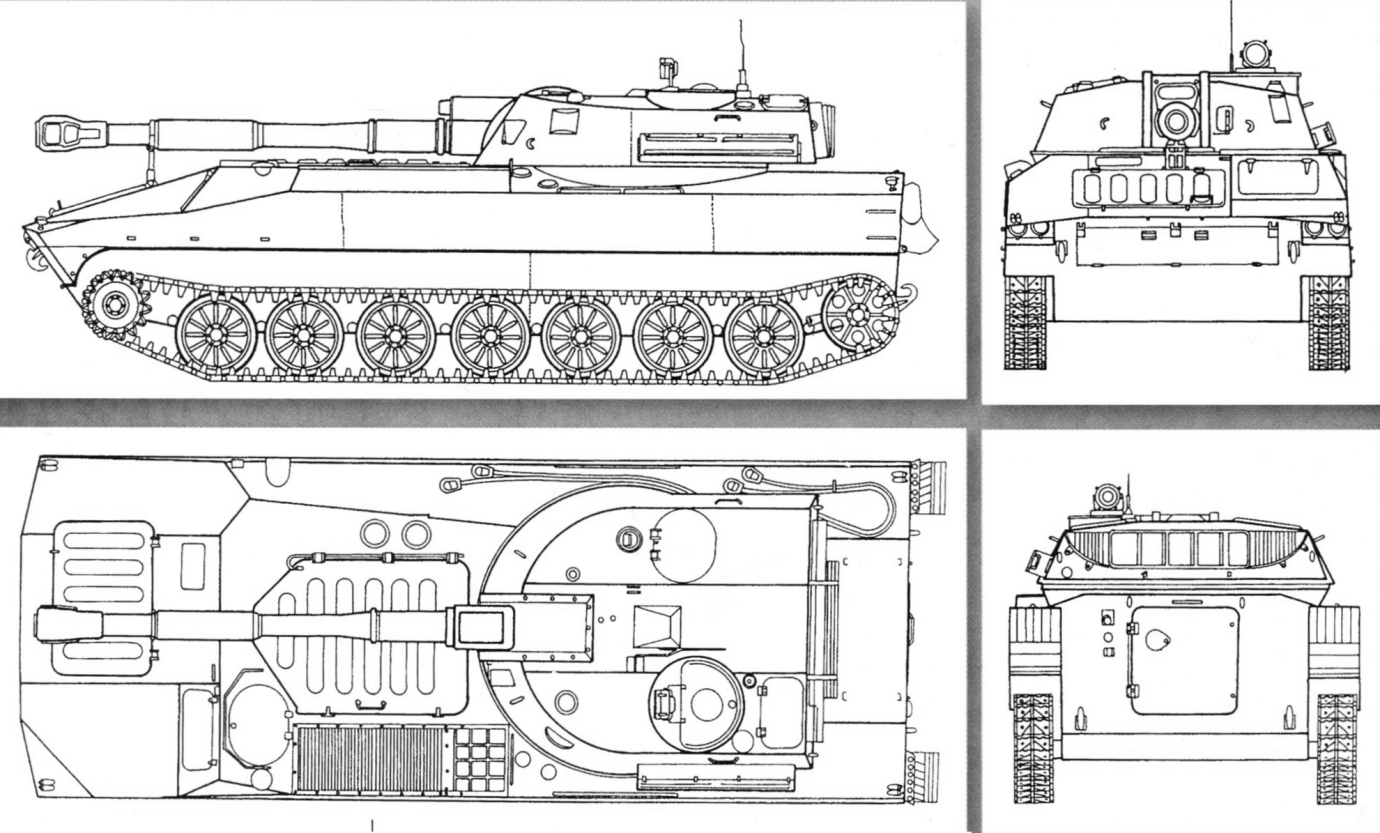

Гаубица 2С3 «Акация» создана на базе шасси опытных самоходных установок «объект 105» и «объект 120», а также шасси самоходной пусковой установки ЗРК «Круг» ПВО Сухопутных войск. Самоходная гаубица выполнена по классической башенной схеме. Установка 2С3 имеет сварной бронированный корпус, разделенный на три отделения: управления, силовое (моторно-трансмиссионное) и боевое. Отделение управления, в котором находится механик-водитель, расположено в носовой части корпуса между левым бортом и моторной перегородкой. Силовое (моторно-трансмиссионное) отделение находится в передней части корпуса с права. В нем размещены двигатель, трансмиссия, системы силовой установки.
Боевое отделение было расположено в кормовой части машины, его образуют башня с полом и кормовая часть корпуса с оборудованием. На днище корпуса размещена вращающаяся платформа пола, установленная на шариковом погоне и опирающаяся на пять роликов. Сиденье наводчика размещено слева от гаубицы, а заряжающего – справа. Командир находится сзади наводчика.
На самоходной гаубице 2С3 были применены мелкозвенчатые гусеницы с резинометаллическим шарниром и передним расположением ведущих колес.
Артиллерийская часть 2А33 (Д-22) самоходной гаубицы 2С3 была создана в ОКБ-9 на базе буксируемой пушки-гаубицы Д-20 и изготовлена на Пермском машиностроительном заводе им. В.И.Ленина (бывшем заводе №172), серийное производство было налажено на ПО «Баррикады». Орудие с вертикально-клиновым затвором, двухкамерным дульным тормозом и эжектором размещено в поворотной закрытой бронированной башне, установленной на шаровой опоре.
Сама буксируемая 152-мм пушка-гаубица Д-20 так же была спроектирована в ОКБ-9 завода №9 и принята на вооружение в 1955 году. Ее испытания проводились на Ржевском полигоне в 1950-1957 годах, модернизированная пушка-гаубица получила обозначение – Д-20М.

Для облегчения работы заряжающего гаубица 2А33 оборудована электромеханическим досылателем снаряда и гиль¬зы оригинальной конструкции, лотком-улавливателем стреляной гильзы.
На крыше башни слева установлена командирская башенка с люком, где установлен пулемет ПКТ с дистанционным управлением, а по правому борту – место заряжающего с люком в крыше башни.
Стрельба может вестись только с места в обычных условиях и на зараженной местности. Боекомплект гаубицы размещен в двух механизированных боеукладках. При стрельбе боеприпасы могут так же подаваться с грунта через специальный люк в корме корпуса.
На машине установлен V-образный 12 цилиндровый с наддувом четырехтактный двигатель В-59 жидкостного охлаждения. Трансмиссия механическая, двухпоточная, с планетарными механизмами поворота. Подвеска индивидуальная, торсионная, с гидравлическими амортизаторами телескопического типа.
Установленное на 2С3 оборудование самоокапывания позволяет за 20-40 минут отрыть окоп для укрытия. Для обогрева экипажа установлена отопительная установка ОВ-65Г производитель¬ностью 6500 кКал/час. Самоходная гаубица имеет коллективную защиту от оружия массового поражения, она снабжена системами ПАЗ и ППО.
Для стрельбы из гаубицы 2С3 используются боеприпасы от пушек-гаубиц МЛ-20 и Д-20, могут применяться снаряды от гаубицы Д-1.
В процессе отработки артиллерийской части 152-мм самоходной гаубицы было создано несколько вариантов орудий. Для уменьшения загазованности по приказу МОП от 11 декабря 1967 года была начата разработка гаубиц для самоходных орудий «Гвоздика» и «Акация». В 1967-1972 годах проводились работы по созданию для самоходных установок 152-мм гаубиц Д-16 и Д-16М картузного заряжания с начальной скоростью снаряда до 683 м/с и дальностью стрельбы до 19300 м.

Серийное производство 2С3 в различных модификациях продолжалось до середины 80-х годов. Самоходная гаубица 2С3 «Акация» и ее модификации применялись Советской Армией в боевых действиях в Афганистане, российские вооруженные силы использовали установки 2С3 в Чечне во время первой и второй военных компаний.
Для стрельбы из самоходной гаубицы 2С3 и ее модификаций, а так же систем Д-20, МЛ-20, 2А65, 2С19, в НИМИ разработаны следующие боеприпасы: 152-мм выстрел 3ВОФ32 с осколочно-фугасным снарядом 3ОФ25 и полным переменным зарядом; 152-мм выстрел 3ВОФ33 с осколочно-фугасным снарядом 3ОФ25 и уменьшенным переменным зарядом; 152-мм выстрел 3ВОФ96 с осколочно-фугасным снарядом 3ОФ64 и дальнобойным зарядом; 152-мм выстрел 3ВОФ97 с осколочно-фугасным снарядом 3ОФ64 и полным переменным зарядом; 152-мм выстрел 3ВОФ98 с осколочно-фугасным снарядом 3ОФ64 и уменьшенным переменным зарядом; 152-мм выстрел 3В013 с осколочным кассетным снарядом 3-0-13 и полным зарядом; 152-мм выстрел 3В014 с осколочным кассетным снарядом 3-0-13 и уменьшенным переменным зарядом. Уменьшенные заряды при небольшой дальности стрельбы позволяют посылать снаряд по более крутой траектории и поражать цели, скрытые препятствиями (холмами, домами и др.).
Для борьбы с танками используется кумулятивный снаряд БП-540. Начальная скорость снаряда 676 м/с, прицельная дальность – 5000 м. По нормали он пробивает броню толщиной 250 мм, под углом 60° – 220 мм, под углом 30° -120 мм.
Для дезорганизации систем управления войсками противника в тактическом звене путем постановки помех KB и УКВ радиосвязи в НИМИ для системы типа 2С3 и других созданы следующие боеприпасы: комплект 152-мм выстрелов 3ВРБ37 со снарядом 3РБЗО для радиопомех и с полным переменным зарядом; комплект 152-мм выстрелов 3ВРБ36 со снарядом 3РБЗО для радиопомех и с уменьшенным переменным зарядом.
В настоящее время самоходная гаубица 2С3 и ее модификации могут использовать корректируемые снаряды «Сантиметр» (разработчик НТК «Автоматизация и механизация технологий») и управляемые «Краснополь» (разработчик КБП).

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЛЕКСА ТИПА «САНТИМЕТР»:

Комплекс “Сантиметр” предназначен для поражения бронетанковой техники в местах сосредоточения пусковых установок и артсистем на огневых позициях, пунктов управления и связи, долговременных оборонительных сооружений, мостов и переправ. Состав комплекса: выстрелы 3ВОФ63 и 3ВОФ66 со 152-мм корректируемым осколочно-фугасным снарядом 3ОФ38; лазерный целеуказатель-дальномер 1Д15; средства синхронизации 1А35К, 1А35И; средства радио (проводной) связи: радиостанции Р107М, Р108М, полевой телефон ТА-57 с кабелем П-274М; 152-мм пушка-гаубица Д-20.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОРРЕКТИРУЕМЫХ СНАРЯДОВ КОМПЛЕКСА ТИПА «САНТИМЕТР»:

По своему устройству корректируемый снаряд 3ОФ38 практически аналогичен мине 3Ф5, время коррекции снаряда составляет 0,05 – 0,3 сек. Для поражения типовой цели требуется один-три снаряда. В огневой взвод обычно входит три пушки-гаубицы, 300 выстрелов со снарядами 3ОФ38, один лазерный целеуказатель-дальномер. Расход снарядов для поражения типовой цели составляет 1-3 единицы. Прибор 1Д15 переносится в двух вьюках общей массой 60 кг. В комплексе может применяться более легкий прибор 1Д20 весом 30 кг. В настоящее время на предприятие «Красногорский завод им. С.А.Зверева» созданы более современные лазерные дальномеры-целеуказатели 1Д22 и 1Д26. Лазерные приборы осуществляют подсветку цели в течение трех секунд на дальности от 200 метров до 5 км.

ОСНОВНЫЕ ТТХ ЛАЗЕРНЫХ ЦЕЛЕУКАЗАТЕЛЕЙ

Впервые комплексы «Смельчак» и «Сантиметр» были представлены на выставках вооружения в сентябре 1993 года в Нижнем Новгороде («Осень-93»), Анкаре («Идеф-93») и МАКС-93. На международной выставке МАКС-99 в Жуковском АО НТЦ «АМЕТЕХ» предложил подобную систему корректируемого артиллерийского вооружения для 120-мм и 160-мм минометов. Снаряжение снаряда «Сантиметр» и мины «Смельчак» производилось на Брянском химическом заводе.
На международном салоне МАКС-99 в Жуковском АО НТЦ «АМЕТЕХ» представил новые модернизированные варианты артиллейского корректируемого вооружения «Смельчак-М» и «Сантиметр-М». В качестве лазерных целеуказателей в этих комплексах будет применяться прибор 1Д20М, время подсвета 1-3 секунды. В новых системах была увеличена дальность стрельбы, уменьшена мертвая зона при увеличении эффективности боевых частей и уменьшении массо-габаритных характеристик.
В комплексах типа «Сантиметр» и «Смельчак» применялись корректируемые снаряды (мины), в новых комплексах была поставлена задача создания управляемого артиллерийского снаряда. Проблема в Советском Союзе впервые была решена Тульским конструкторским бюро приборостроения (КБП), разработавшим под руководством главного конструктора В.Бабичева 152-мм управляемый снаряд «Краснополь» с лазерным полуактивным самонаведением. Головка самонаведения 9Э410 создана и производится ленинградским НПО «ЛОМО».
Комплекс «Краснополь» к артиллерийским системам Д-20, 2СЗМ, 2С19, 2А65 предназначен для поражения малоразмерных наземных целей при стрельбе с закры¬тых огневых позиций с применением подсвечивания целей лучом лазерного целеуказателя-дальномера. Состав: 152-мм осколочно-фугасный управляемый снаряд ЗОФ39, комплектуемый в зависимости от дальности стрельбы зарядом №1 54-ЖН-546 или уменьшенным перемен¬ным зарядом 54-Ж-546У; лазерный целеуказатель-дальномер 1Д15 (возможно применение 1Д20, 1Д22).
Производство комплекса «Краснополь» организовано в акционерном обществе «Ижмаш». Самонаведение снаряда 30Ф39 происходит по лучу лазера, отраженному от цели, подсвет которой осуществляется наблюдателем-наводчиком с помощью лазерного целеуказателя-дальномера типа 1Д15 (1Д20) и др. Управление снарядом осуществляется аэродинамическими рулями. Снаряд «Краснополь» по многим характеристикам превосходит известный американский управляемый снаряд «Копперхед».
На базе самоходной гаубицы 2С3 созданы модификации: 2С3М, 2С3М1 и 2С3М2, последняя модификация в двух калибрах – 152-мм и 155-мм. В настоящее время на вооружении Российской армий состоят несколько модификаций самоходной гаубицы 2С3: 2С3М, 2С3М1. Самоходные гаубицы типа 2С3 «Акация» поставлялась за рубеж, в частности в страны Варшавского договора. Кроме Российской Армии, гаубица 2С3 состоит на вооружении стран СНГ, она поставлялась на экспорт в Алжир, Венгрию, Ирак, Ливию, ГДР и Сирию. В 1995 году в войсках Российской Армии, подпадающих под ограничения обычных вооружений в Европе, было более 1000 установок 2С3, около 250 в странах дальнего зарубежья.

МОДИФИКАЦИИ:
• 2С3 «Акация» – базовый вариант самоходной гаубицы. Проектирование 152-мм самоход-ной гаубицы получившей шифр «Акация» (индекс 2С3) для замены буксируемых гаубиц МЛ-20, Д-20 и Д-1 было официально задано свердловскому заводу «Уралтрансмаш» Постановлением ЦК КПСС и СМ СССР №609-201 от 4 июля 1967 года. Серия с 1971 года до середины 1970-х годов, в дальнейшем выпускались модернизированные варианты 2С3М
• 2С3М – создана в 1975 году, на ней вместо двух механизированных боеукладок ввели одну — барабанного типа на 12 выстрелов, что позволило увеличить возимый боекомплект с 40 до 46 выстрелов (в штатный боекомплект 2С3М обычно входит 42 ОФС ОФ-540 и ОФ-25 и четыре КС БП-540).
• 2С3М1 – модернизированный вариант 1987 года оснастили аппаратурой приема, обработки и отражения командной информации и новым прицелом СП-538, ввели в боекомплект корректируемый снаряд 3ОФ38 «Сантиметр» (НТК «Аметех») и управляемый снаряд 3ОФ39 «Краснополь» (КБ приборостроения).
• 2С3М2 – последний модернизированный вариант самоходной гаубицы 2С3М (2С3М1) с установкой новой более мощной артиллерийской системы. Кроме того, на машине размещается приемоиндикаторная аппаратура 1В514-1 «Механизатор-М», которая позволяет совершенствовать обмен информацией между орудием и машиной старшего офицера батареи (МСОБ) сокращая время подготовки орудия к открытию огня.

ХАРАКТЕРИСТИКИ

Состояние на вооружении с декабря 1971 года
Разработчик ЦКБ «Трансмаш»
Изготовитель ПО «Уралтрансмаш »
Производство серия с 1971 года до середины 70-х годов, в дальнейшем выпускались модернизированные варианты 2С3М
Боевая масса, т 27-27,5
Длина, мм
— с пушкой вперед 7765
— корпуса 6970
Ширина, мм 3250
Высота, мм 2615-3050
Клиренс, мм 450
Ср. уд. давл. на грунт, кг/см2 0,6
Двигатель:
— тип четырехтактный V-образный дизель В-59-4
— число цилиндров 12
— максимальная мощность, л.с. 520
— число оборотов, об/мин 2000
— охлаждение жидкостное
Трансмиссия механическая двухпоточная
Коробка передач с планетарным механизмом поворота
Ходовая часть:
— тип движителя гусеничный
— подвеска индивидуальная. торсионная с гидравлическими амортизаторами телескопического типа в подвесках 1-го и 6-го катков
— гусеница с резинометаллическим шарниром
ширина, мм 485
шаг, мм 125
число траков 115
— ведущее колесо:
тип со съемными зубчатыми венцами
расположение переднее
зацепление цевочное
— опорные катки:
тип сдвоенные обрезиненные
число на борт 6
— поддерживающие катки:
тип обрезиненные двух типов: сдвоенные и одинарные
число на борт 4
число одинарных на борт 2
число сдвоенных на борт 2
Запас топлива, л 830-850
Максимальная скорость, км/ч 60-63
Запас хода, км 500
Преодолеваемые препятствия:
— подъем, град. 30
— крен, град. 25
— ров, м 3,0
— стенка, м 0,7
— брод, м 1,0
Бронирование, мм
— лоб корпуса 30
— лоб башни 30
Экипаж, чел 4
Радиостанция Р-123
Переговорное устройство Р-124

АРТИЛЛЕРИЙСКОЕ ВООРУЖЕНИЕ:

Тип орудия одна 152-мм гаубица 2А33 (Д-22)
Разработчик ОКБ-9 и КБ Пермского МЗ (»Мотовилиха»)
Изготовитель ПО «Баррикады»
Калибр, мм 152,4
Длина ствола, клб 27
Тип затвора полуавтоматический верти-кально-клиновый копирного типа
Томоз отката гидравлический веретенного типа
Тип накатника пневматический
Заряжание раздельно-гильзовое
Дальность стрельбы, км:
— макс. снарядом 3ОФ25 17,3
— макс. снарядом 3ОФ22 20,5
— макс. снарядом «Краснополь» 20,0
Кучность стрельбы:
— по дальности, Вд/Хмах 1/290
— по боку, Вб,м 11
Скорострельность, выстр./мин 1,9-3,5
Подъемный механизм секторный ручной
Углы наведения, град.:
— вертикального от -4 до +60
— горизонтального 360
Длина отката, мм:
— нормальная 510-710
— предельная 740
Вес качающейся части, кг 2450
Тип применяемых боеприпасов ОФ-540, БП-540 и др.
Масса ОФС, кг 43,56
Боекомплект, выстрелов 40
Прицел ПГ-4, ОП5-38
— разработчик ЦКБ «Точприбор»
— изготовитель Новосибирский приборостроительный завод

ДОПОЛНИТЕЛЬНОЕ ВООРУЖЕНИЕ:

Тип пулемета один 7,62-мм ПКТ
Боекомплект, патронов 250

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ 152-ММ ОСКОЛОЧНО-ФУГАСНЫХ ВЫСТРЕЛОВ ДЛЯ ГАУБИЦЫ 2С3

Характеристики	3ВОФ32	3ВОФ33	3ВОФ96	3ВОФ97	3ВОФ98
Калибр, мм	152	152	152	152	152
Масса снаряда, кг	43,56	43,56	43,56	43,56	43,56
Масса взрывчатого вещества, кг	6,8	6,8	7,8	7,8	7,8
Максимальная дальность стрельбы, км	17,4	13,4	24,4	19,2	14,2
Диапазон эксплуатационных температур, град. С	+40		+50



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ 152-ММ ОСКОЛОЧНЫХ ВЫСТРЕЛОВ ДЛЯ ГАУБИЦЫ 2С3

Характеристики	3ВО13	3ВО14
Калибр, мм	152	152
Масса снаряда, кг	41,4	41,4
Масса боевого элемента, кг	1,4	1,4
Масса ВВ в элементе, кг	0,23	0,23
Число боевых элементов	8	8
Максимальная дальность стрельбы, км	14,5	11
Эффективность действия снаряда	в 3-4 раза выше, чем у ОФС 3ОФ25
Диапазон эксплуатационных температур, град. С	от _40 до +50





ОСНОВНЫЕ ХАРАКТЕРИСТИКИ 152-ММ ВЫСТРЕЛОВ ДЛЯ РАДИОПОМЕХ ДЛЯ ГАУБИЦЫ 2С3

Характеристики	3ВРБ36	3ВРБ37
Калибр, мм	152	152
Масса снаряда, кг	43,56	43,56
Диапазон подавляемых частот, МГц	1,5-120
Радиус действия передатчика помех, м	700
Продолжительность работы передатчика, ч	1
Максимальная дальность стрельбы, км	13,5	18
Диапазон эксплуатационных температур, град. С	от _40 до +50



А.В.Карпенко, ВТС «НЕВСКИЙ БАСТИОН», 10.08.2014

Источники: Карпенко А.В. «Современные самоходные орудия». «Отечественные самоходные артиллерийские и зенитные установки» часть 2. СПб: «Бастион», 2001 г., 48 с., http://bastion-karpenko.ru/art_publikacii/ и др.

152 ММ МОДЕРНИЗИРОВАННАЯ САМОХОДНАЯ ГАУБИЦА 2С3М «АКАЦИЯ»
152 (155)-ММ МОДЕРНИЗИРОВАННАЯ САМОХОДНАЯ ГАУБИЦА 2С3М2 «АКАЦИЯ»
УРАЛЬСКИЙ ЗАВОД ТРАНСПОРТНОГО МАШИНОСТРОЕНИЯ (УРАЛТРАСМАШ)

© А.В.Карпенко 2013-2022/A.V.Karpenko 2013-2022

noiseless: ттх сау 2с3

Удельная мощность 19 л.с./т

Силовая установка: четырёхтактный V-образный 12-цилиндровый дизельный двигатель жидкостного охлаждения с турбонаддувом В-59У мощностью 520 л.с. (382 кВт)

Бронирование: противопульное, лобовая броня корпуса и башни 30 мм

Клиренс (дорожный просвет) 450 мм

Длина с пушкой вперёд 7,77 м, длина корпуса 6,97 м, ширина 3,25 м, высота 3,05 м

Тактико-технические характеристики САУ 2С3 Акация

САУ 2С3М2 глубокая модернизация 2006 года. Установлена более мощная 152,4-мм гаубица 2А33М, блоки дымовых гранатомётов 902В Туча и смонтирована АСУНО (автоматизированная система управления наведением и огнём). Предусмотрена возможность монтажа 155-мм гаубицы М-385.

САУ 2С3М1 модернизация, запущенная в серию в 1987 году. Установлен новый прицел 1П5, усовершенствованная аппаратура связи 1В116 и приёмник информации от главной машины батареи.

САУ 2С3М модернизация 2С3, проведенная в начале 1970-х годов. Изменению подверглась механизированная боеукладка вместо двух была установлена одна барабанного типа, что увеличило боезапас до 46 выстрелов. Также изменена конфигурация и расположение люков в корме машины и на башне. Антенна радиосвязи перенесена на башню. В серийное производство САУ 2С3М была запущена в 1975 году.

Существуют следующие модификации САУ 2С3 Акация:

Подвеска САУ индивидуальная торсионная, снабженная гидравлическими амортизаторами телескопического типа. Гусеничный движитель состоит из 6 сдвоенных опорных катков, 4 поддерживающих роликов, переднего ведущего и заднего направляющего колес по каждому борту.

Среди выстрелов к САУ 2С3 Акация имеется корректируемый снаряд «Сантиметр» и управляемый снаряд «Краснополь».

Основным вооружением САУ 2С3 Акация является 152,4-мм пушка Д-22 (индекс ГРАУ 2А33) установленная в бронированной башне. Пушка имеет вертикальный клиновой затвор, двухкамерный дульный тормоз и эжектор пороховых газов. Вертикальный угол наведения становит от -4° до +60°.Вспомогательным вооружением является установленный слева башни на командирском люке 7,62-мм пулемет ПКТ.

В корме корпуса находится две механизированные боеукладки, а для подачи снарядов с грунта, в корме имеется специальный люк.

Слева от МТО находится отделение управления с местом механика-водителя. В кормовой части корпуса расположено боевое отделение с вращающейся башней с полом. Вращающаяся платформа пола опирается на пять роликов, а башня установлена на шариковом погоне. В башне справа от орудия находится место заряжающего, слева от оружия наводчика, за ним место командира.

В передней части корпуса справа расположено моторно-трансмиссионное отделение (МТО) с четырёхтактным V-образным 12-цилиндровым дизельным двигателем жидкостного охлаждения с турбонаддувом В-59У мощностью 520 л. с. (382 кВт). Двигатель собран в едином блоке с механической двухпоточной трансмиссией. Механизм поворота планетарный.

САУ 2С3 Акация имеет компоновку башенного типа. Корпус САУ сварной.

САУ 2С3 Акация вобрала в себя опыт и конструктивные решения ранее созданных образцов самоходных артиллерийских установок. В качестве шасси было выбрано шасси ЗРК Круг.

Свердловскому машиностроительному заводу 4 июля 1967 года было выдано задание на разработку 152-мм самоходной гаубицы 2С3 Акация для нужд артиллерийских полков танковых и мотопехотных дивизий.

Самоходная артиллерийская установка САУ 2С3 Акация2С3 Акация — описание

САУ 2С3 «Акація» ЗСУ в ході війни на Донбасі (2014-2015)

Автор: Михайло Жирохов

За часів Радянського Союзу на базі 152-мм гармати-гаубиці Д-20 була розроблена самохідна гаубиця 2СЗ «Акація», яка випускалась з 1972 року.

Станом на 1992 рік у складі трьох військових округів (Одеського, Київського та Прикарпатського) була 501 установка, а «Military Balance — 2013» повідомляє про 463 артилерійських установки. В минус входять входять списані й експортовані машини.

До початку бойових дій САУ знаходилися на озброєнні в кожній бригаді Сухопутних військ української армії і брали участь абсолютно у всіх бойових операціях в 2014 — 2015 роках.

1-а окрема гвардійська танкова бригада

За штатом в гаубичному самохідному артилерійському дивізіоні (гсадн) 18 САУ 2С3. Воює з весни 2014 року на Луганському фронті.

Станом на осінь 2014 року 2 гармати були захоплені бойовиками «ЛНР», одна знищена прямим влучанням снаряда, ще одна передана до іншого підрозділу.

17-а окрема гвардійська танкова бригада

Перша батарея убула на фронт ще наприкінці квітня 2014 року, спочатку під Слов’янськ, пізніше на Дебальцевський напрямок. З осені 2014 року — під Попасній. Туди ж була відправлена і третя батарея.

Друга батарея повного складу була сформована восени 2014 року на базі третьої хвилі мобілізації. Зараз знаходиться на Маріупольському напрямку.

24-а окрема механізована бригада

Першу батарею штатної техніки відмобілізували і відправили в саме пекло влітку 2014 року — в прикордонні райони (околиці КПП «Довжанський»). Друга батарея вперше була помічена в боях на сході під час боїв в районі Лисичанська.

28-а окрема гвардійська механізована бригада

З осені 2014 сформовано три батареї. Широко використовується в позиційних боях. В цілому бригада випростовувала у бойових діях усі наявні САУ (за штатом – 18).

30-а окрема гвардійська механізована бригада

Найбільш боєздатна частина на початок бойових дій. У березня 2014 року перша батарея була відправлена на південь — для відбиття можливого удару російських військ з Криму. Пізніше була відправлена на Донбас.

Друга батарея інтенсивно використовувалася в прикордонних боях літа 2014 року.

Під час Дебальцевської операції всі наявні на цій ділянці фронту САУ (в тому числі і 30-ї омбр) були зведені в артилерійську групу командування сектора, де і залишаються до теперішнього часу.

51-а окрема гвардійська механізована бригада

До початку війни мала чотири повних дивізіони.

Зазнала значних втрат в ході боїв в районі Іловайська (більшість установок були просто оставлені у степах з-за блискавичного наступу російських військ). По деяким даним в строю соталось всього 5 САУ, які були передані в артдивізіони інших бригад: чотири в 24-ю мехбригаду та одна в 1-у танкову.

72-а окрема гвардійська механізована бригада

До початку 2014 року бригада була найбільш укомплектованою і першою висунулася до Маріуполю, а звідти в прикордонні райони. Зазнала втрат. В цілому бригада застосовувала у бойових діях до 16 САУ.

92-а окрема механізована бригада

На початок війни була одна діюча батарея. Зазнала втрат в ході висунення на допомогу Іловайському угрупованню. В цілому бригада застосовувала у бойових діях до 13 САУ.

93-а окрема гвардійська механізована бригада

У бойових діях брав участь повний склад дивізіону, практично весь час перебували на одній ділянці — під Донецьком.

128-а окрема гвардійська гірсько — піхотна бригада

Поява на фронті зафіксована в липні 2014 року в районі Слов’янська. Зазнала втрат в ході боїв під Дебальцевим.

Крім того, серйозною підмогою для відновлення бойового складу стали ремонтні бази та бази зберігання (станом на 2012 рік там було 91 установок):

• 1448 Центральна артилерійська база озброєнь, смт. Оржів — 43
• 75-й центр зберігання, утилізації та передпродажної підготовки озброєння та військової техніки, смт. Вакуленчук — 4
• ДП «Шепетівський ремонтний завод» — 10
• 73-й центр зберігання, утилізації та передпродажної підготовки озброєння і військової техніки, Ярмолинці — 18
• 1631-а артилерійська база озброєнь, Шепетівка — 16

З липня 2014 в строй також поставлені всі установки, що знаходилися на зберіганні в Артемівську.

Втрати САУ «Акація» під час боїв на Донбасі*

Дата	Місце	Бригада	Бортовий номер
12.07.2014	КПП Маринівка	72 омбр	132
12.07.2014	КПП Маринівка	72 омбр	124
12. 07.2014	КПП Маринівка	72 омбр	116
09.08.2014	Д’якове	72 омбр	131
12.08.2014	Свердловськ	72 омбр
12.08.2014	Свердловськ	72 омбр
12.08.2014	Свердловськ	72 омбр	135
12.08.2014	Степанівка	30 омбр
12.08.2014	Степанівка	30 омбр	821
12.08.2014	Степанівка	30 омбр	824
27. 08.2014	Лісне	н/д
27.08.2014	Войкове	92 омбр
27.08.2014	Колоскі	92 омбр
28.08.2014	Осикове	92 омбр
31.08.2014	Амвросіївка	30 омбр	822
01.09.2014	Д’якове	24 омбр	421
05.09.2014	Лутугіне	24 омбр
05.09.2014	Світле	1 отбр	641
26. 02.2015	Нижнє Лозове	128 огпбр

Захоплені бойовиками САУ «Акація»*

Дата	Місце	Бригада	Бортовий номер
12.07.2014	КПП Маринівка	72 омбр	117
??.08.2014		72 омбр	113
31.08.2014		30 омбр
01.09.2014	Перевальськ	1 отбр	653
01.09.2014	Перевальськ	1 отбр	646
01. 09.2014	Оленівка	51 омбр
01.09.2014		24 омбр	423
05.09.2014		72 омбр	134
20.02.2015	Дебальцевський напрямок	128 огпбр

*— інформація з відкритих джерел, тому не повні апріорі

Фото надані автором.

Даний матеріал відноситься до авторських публікацій.
Думка редакції може не збігатися із точкою зору авторів матеріалів.

АВТОМАТИЗИРОВАННАЯ ОГНЕВАЯ СИСТЕМА НА БАЗЕ БЕСПИЛОТНОГО ЛЕТАТЕЛЬНОГО АППАРАТА (БЛА) С ЦЕЛЕУКАЗАНИЕМ

АВТОМАТИЗИРОВАННАЯ ОГНЕВАЯ СИСТЕМА НА БАЗЕ БЕСПИЛОТНОГО ЛЕТАТЕЛЬНОГО АППАРАТА (БЛА) С ЦЕЛЕУКАЗАНИЕМ

Д-р техн. наук В. И. Бабичев, д-р техн. наук А.В. Игнатов,

Я.С. Пятницкий, А.В Шигин

ОАО «КБП им. академика А. Г. Шипунова»

Вопросы оборонной техники. Серия 16: Технические средства противодействия терроризму. 2014. № 7-8.



Рассмотрены разработанные ОАО «КБП» артиллерийские комплексы высокоточ­ного оружия. Приведены причины несоответствия между возможностями управ­ляемых артиллерийских снарядов по дальности стрельбы и возможностями ис­пользуемых в настоящий момент средств разведки и целеуказания. Предложена автоматизированная огневая система, представленная управляемыми боеприпа­сами, беспилотным летательным аппаратом с аппаратурой наблюдения и целеука­зания, наземным комплексом средств автоматизированного управления огнем «Малахит-М».

В армиях передовых в военном отношении стран мира важное место отводится артиллерии, которая рассматривается как одно из главных огневых ударных сил Сухопутных войск [1].

Для современной артиллерии характерны вы­сокая огневая мощь, скорострельность, точность и кучность стрельбы, простота конструкции и бое­вого применения, повышенная надежность, мо­бильность и гибкость огня, что позволяет эконо­мично решать широкий круг огневых задач, как в наступательном, так и оборонительном бою [2].

Высокие огневые свойства ствольной артил­лерии обеспечиваются постоянным совершен­ствованием всех составляющих ее подсистем (средств разведки, огневых средств, систем уп­равления огнем, боеприпасов) [3].

В настоящее время на вооружении Российс­кой армии находятся: управляемый артиллерийс­кий снаряд (УАС) «Краснополь», предназначен­ный для стрельбы из 152 мм артиллерийских систем 2С3, 2С3М, 2С19, 2С19М1, и УАС «Кито­лов-2», предназначенный для стрельбы из 120 мм

артиллерийских систем семейства «Нона» и «Вена». В инициативном порядке ОАО «КБП» провело разработку и освоило серийное производ­ство 120 мм высокоточной мины «Грань» и УАС «Краснополь-М2».

По своим основным тактико-техническим характеристикам (ТТХ) мина «Грань» превосходит не только существующие, но и вновь разра­батываемые зарубежные образцы. Мина приме­няется для стрельбы как из гладкоствольного миномета 2Б11 и его модификаций, так и из на­резных орудий семейства «Нона» и «Вена».

ОАО «КБП» предлагает на замену штатно­го комплекса «Краснополь» комплекс «Красно- поль-М2». Применение новых технических реше­ний при разработке снаряда «Краснополь М2», в частности, применение малогабаритной лазерной полуактивной головки самонаведения (ГСН) по­вышенной помехоустойчивости, использование ап­паратуры электронной на цифровой основе и др., позволили создать управляемый снаряд при тех же габаритно-массовых характеристиках, что и «Краснополь», но, практически, в 2 раза больше­го могущества. Также по своим основным ТТХ «Краснополь М2» превосходит зарубежные ана­логи.

Разработка мины «Грань» и УАС «Красно- поль-М2» выполнена в полном соответствии с нор­мативными документами МО РФ и под контро­лем Заказчика.

Благодаря оригинальным схемным и конст­руктивным решениям управляемые снаряды «Краснополь-М2», «Китолов-2» и управляемая мина «Грань» получили уникальное свойство — поражать цели во всем диапазоне дальностей стрельбы первым выстрелом без пристрелки [4, 5].

Применение управляемого вооружения в ар­тиллерии с расходом снарядов и мин, в десятки раз меньшим, чем при применении неуправляе­мых боеприпасов, является кардинальным направ­лением повышения эффективности артиллерии, в особенности при ведении боевых действий мо­бильными группами в составе взводов и рот, а также при удалении от пунктов боепитания.

Артиллерийские комплексы высокоточного оружия (ВТО) с лазерным полуактивным самонаведением, разработанные ОАО «КБП», вклю­чают в свой состав управляемые снаряды и системы управления огнем с наземными лазерными целеуказателями-дальномерами (ЛЦД). В каче­стве ЛЦД для УАС типа «Краснополь» могут ис­пользоваться целеуказатели-дальномеры как рос­сийского производства 1Д20, 1Д22, ЛЦД-3М, так и зарубежного, например французский DHY307.

В настоящее время артиллерийские подраз­деления при применении ВТО в основном исполь­зуют данные собственных наземных средств разведки ЛЦД. Это обстоятельство является при­чиной несоответствия между возможностями УАС по дальности стрельбы (20- 25 км ) и возможнос­тью по дальности разведки и целеуказания по малоразмерным целям типа «танк» (5- 7 км ). На указанное противоречие разработчики управляе­мых снарядов давно обратили внимание, начиная с этапа серийного производства комплекса «Краснополь».

Для ликвидации указанных противоречий воз­можно использование различных воздушных средств, в частности, различные боевые верто­леты, в которых одновременно с основным при­целом под ракету реализован и лучевой канал для управляемого снаряда «Краснополь».

Однако следует отметить, что современные вертолеты имеют ограничения по скорости перемещения, при этом суммарное время подсветки цели лучом лазера с вертолета будет равно 20-30 с. При указанном времени и наличии у противника средств обнаружения и уничтожения таких объек­тов как вертолет, процесс лазерного подсвета цели становится малопригодным.

С увеличением дальности стрельбы управ­ляемых артиллерийских боеприпасов увеличива­ются проблемы разведки целей, а в случае при­менения боеприпасов с лазерным полуактивным самонаведением — и проблемы лазерного целе­указания [6].

Противоречие между возможностями по дальности стрельбы и по дальности лазерного подсвета в артиллерийской армейской бригаде можно устранить созданием автоматизированной огневой системы с размещением лазерного целеуказателя непосредственно на малогабаритном беспилотном летательном аппарате (БЛА).

ОАО «КБП» проработало возможность раз­мещения средства разведки и целеуказания на БЛА «Катран» разработки ОАО «Аэрокон», г. Ка­зань. На рис. 1 показано информационное взаи­модействие комплекса воздушного целеуказания на БЛА с батареей самоходных артиллерийских орудий (САО), использующих УАС [7].



Рис. 1. Информационное взаимодействие комплекса воздушного целеуказания на БЛА с батареей САО



БЛА «Катран» обладает четырехтактным двигателем силовой установки, при максималь­ной взлетной массе 40 кг — максимальный вес полезной нагрузки — 10 кг , продолжительность полета — 5 ч. , диапазон высот применения — 50- 5000 м , диапазон скоростей применения — 80- 160 км/ч .

ОАО «КБП» совместно со смежным пред­приятием разработана аппаратура наблюдения и целеуказания (АНЦ) (рис. 2) массой 3,6 кг , раз­мещаемая на стабилизированной платформе мас­сой 4,2 кг .

В состав АНЦ входят телевизионная и теп- ловизионная камеры, малогабаритный лазерный целеуказатель (ЛЦ), стабилизированная платфор­ма и соответствующие элементы защиты от на­бегающего потока воздуха.

Телевизионная камера (ТВ-камера) массой 0,7 кг с матрицей ULIS 04 17 2 (Франция) пред­назначена для обнаружения и распознавания цели в дневное и вечернее время суток в простых и ограниченно сложных метеоусловиях.

Тепловизионная камера (U1В-камера) мас­сой 0,3 кг с матрицей ICX (SONY, Япония) предназначена для обнаружения и распознавания цели в ночное время суток в ограниченно сложных метеоусловиях.

ТВ-камера, ТПВ-камера и ЛЦ конструктив­но объединены в единый моноблок, который размещается на стабилизированной платформе.

В состав стабилизированной платформы вхо­дят:

— платформа поворотная с приводами наве­дения на бесконтактных моментных двигателях;

— блок инерциальных чувствительных эле­ментов.

Для обеспечения минимальных значений мас­сы и габаритов для стабилизированной платфор­мы выбран вариант двухосной системы наведе­ния и стабилизации.

Поворотная платформа выполнена в пыле­брызгозащищенном исполнении.

Рис. 2. Аппаратура наблюдения и целеуказания: 1 — блок инерциальных чцвствительных элементов; 2 — узкопольный ТВ канал; 3 — тепловизионный канал; 4 — лазерный целеуказатель; 5 — широкопольный ТВ канал



Управление стабилизированной платформой осуществляется двумя встроенными в конструкцию вращающейся и качающейся частей печат­ными платами, на которых размещены микропро­цессор и преобразователь моментных двигателей.

Конструктивно АНЦ выполнена в форме, близкой к шаровой, и закреплена в носовой части корпуса БЛА, с соблюдением условий обеспече­ния минимального аэродинамического сопротив­ления планера.

Стабилизированная платформа является фун­кционально законченной системой и автономно осуществляет стабилизацию оптических каналов

аппаратуры разведки и целеуказания. Наведение стабилизированной платформы на цель производится по командам, поступающим от телевизи­онного автомата сопровождения, размещенного на БЛА. Из блока оптико-электронного в телеви­зионный автомат и далее в командно-информационную радиолинию выдаются телевизионный и тепловизионный видеосигналы [6].



Рис. 3. Функциональная схема комплекса разведки и целеуказания КСАУО «Малахит-М»



Сравнение комплектов наблюдательного пункта «Малахит-М» и КМ 15 «Малахит»





Пуск УАС и наведение его обеспечивается автоматически до поражения цели. Таким обра­зом, процесс обстрела цели упрощается и облег­чается работа оператора. Следовательно, роль и значимость установленных на БЛА разведыва­тельных и информационных средств для комплек­сов УАС достаточно велика. Применение этих усовершенствований позволяет поражать цель за короткое время, избегая ответного огня против­ника.

ОАО «КБП» проработало возможность созда­ния наземного комплекса средств автоматизиро­ванного управления огнем (КСАУО) «Малахит-М», который позволяет применять управляемые боеп­рипасы на полную дальность.

Функциональная схема комплекса разведки и целеуказания с наземным передовым наблю­дательным пунктом представлена на рис. 3, а сравнительные массовые характеристики комп­лексов «Малахит-М» и разработанного ОАО «КБП» в 2004 г ., серийно изготавливаемого комп­лекса КМ-15 «Малахит» представлены в таблице.

По сравнению со штатным комплексом мо­дернизированный КСАУО «Малахит-М» облада­ет меньшими массой и габаритами, увеличенной дальностью связи и разведки, улучшенными экс­плуатационными свойствами.

Таким образом, управляемые боеприпасы являются средством, способным сохранить и при­умножить роль артиллерии на современном эта­пе развития вооружения, требующем высокой мобильности, малого времени выполнения боевых задач и малого расхода боеприпасов. За счет ав­томатизированной огневой системы на базе БЛА будет обеспечиваться оперативное поражение различных целей УАС на значительных дальностях.



Литература

1. Лихтеров В.М. и др. Обзорно-аналити­ческий справочник. Высокоточное оружие за­рубежных стран. Том 2. Танковые, артиллерий­ские, минометные КУВ, самоприцеливающиеся самонаводящиеся боевые элементы. — Тула: Власта, 2011. — 304 с.

2. Бабичев В.И. и др. Основы устройства и функционирования артиллерийских управляемых снарядов (учебное пособие) под ред. Шипунова А.Г.

Тула: Издательство ТулГУ, 2003. — 190 с.

3. Бабичев В.И., Игнатов А.В., Степаничев И.В. О перспективах развития разведывательно-информационных средств артиллерийского ВТО // Во­оружение. Политика. Конверсия. — 2011. — № 2 (98). — С. 25-30.

4. Бабичев В.И., Игнатов А.В. Оценка эф­фективности высокоточных артиллерийских бо­еприпасов // Вооружение, Политика, Конверсия. 2006. № 3. — С. 17-23.

5. Шипунов А.Г., Бабичев В.И., Игнатов А.В., Рабинович В. И. Мобильный комплекс высокоточ­ного оружия «Грань» // Обозрение армии и флота. 2012. № 2. — С. 25-28

6. Шипунов А.Г. и др. Эффективность комп­лексов управляемого ракетно-артиллерийского вооружения (учебное пособие). — Тула: Типогра­фия ТулГУ, 2011. — 151 с.

7. Бабичев В.И., Игнатов А.В., Серебрени­ков Д.В., Фимушкин В.С., Хохлов Н.И. Автоматизированная огневая система калибра 152 мм с беспилотной аппаратурой целеуказания // Извес­тия РАРАН. 2014. №1. — С. 54-62.



обзор боевой машины, история создания и применения, фото

Великую Отечественную недаром называют «войной моторов». Исход самых крупных боевых операций зависел от танков и самоходных установок. У немцев одной из самых популярных боевых транспортных единиц стала самоходная артиллерийская установка «Фердинанд», у СССР – САУ-152.

Примечательно, что эти машины не производились массово: промышленность вермахта выпустила 91 установку, а Советский Союз – 670. Информация об истории создания, устройстве, тактико-технических характеристиках и боевом применении САУ-152 представлена в данной статье.

Знакомство

САУ-152 является советской тяжелой самоходно-артиллерийской установкой времен Великой Отечественной. Разрабатывалась с июня по октябрь 1943 года. Ввиду того что базой для создания данной боевой единицы послужил танк ИС, в технической документации машина значится как САУ ИСУ-152. На вооружении у РККА с ноября 1943 года. Оружейными конструкторами вермахта была создана линейка танков, которые представляли серьезную угрозу для советской бронетехники. Немецкие боевые единицы можно было уничтожить бронебойными калиберными снарядами, выпущенными на минимальной дистанции. Ситуация улучшилась с появлением на поле боя танка САУ-152. Как утверждают специалисты, он стал настоящим убийцей германской бронетехники, а именно «Тигров» и «Пантер». По этой причине новую советскую боевую единицу еще называют САУ ИСУ-152 «Зверобой».

Бронебойным снарядом он разбивал любой фашистский средний танк. Когда заканчивались бронебойные, экипаж вел стрельбу бетонобойными и даже осколочно-фугасными, обладающими очень большой энергией. В бою с САУ-152 «Зверобой» немецкие танки если и не уничтожались целиком, то лишались прицелов, орудий и другого оборудования. За счет высокой энергии снаряда с погона вражеской боевой единицы могло сорвать даже башню.

Об истории создания

Проектировочные работы по САУ-152 были начаты в Челябинске конструкторами опытного завода № 100. К этому времени было окончательно решено заменить тяжелый танк КВ-1С на новый и перспективный ИС-1. Ввиду того что рабоче-крестьянская Красная армия нуждалась в тяжелом штурмовом орудии СУ-152, базой для которого послужил КВ-1С, который был менее востребован, военное командование решило приспособить орудие под новую боевую машину. Таким образом на базе ИС-1 создали аналог ИСУ-152. Конструкторскими работами руководил Котин Ж. Я., под началом которого в Советском Союзе была создана линейка тяжелых танков. Главный конструктор – Москвин Г. Н. Вначале проект значился как ИС-152. Вскоре был готов первый опытный прототип «Объект № 241». После успешно пройденных заводских и государственных испытаний Государственный комитет обороны издал постановление № 4504, согласно которому новая боевая единица окончательно была названа ИСУ-152.

О производстве

САУ-152 (фото танка представлено в статье) серийно начали выпускать в ноябре 1943 года на Кировском заводе в Челябинске (ЧКЗ). В декабре, кроме новой боевой единицы, еще производили старые установки ввиду особых надобностей фронта. Однако в 1944 г. – исключительно САУ-152 «Зверобой».

Как утверждают специалисты, в производственном процессе с целью снизить себестоимость и повысить боевые и эксплуатационные качества в конструкцию машины вносились незначительные изменения. Например, в 1944 г. для изготовления носовой части установки использовали катанные бронеплиты, а не одну цельнолитую деталь. Толщина бронемаски была увеличена на 4 см и составляла 10 см. Кроме того, установку начали комплектовать 12,7-миллиметровым зенитным крупнокалиберным пулеметом ДШК. Радиостанцию 10Р заменили улучшенным вариантом 10РК. Конструкторы увеличили также и емкость наружных и внутренних баков. По той причине, что ЧКЗ был слишком загружен работой, бронекорпуса для самоходных установок поставлялись из Уральского завода тяжелого машиностроения.

Описание

Для ИСУ-152 была предусмотрена такая же компоновка, как и для других советских самоходно-артиллерийских установок. Исключение составила только СУ-76 «Зверобой» с полностью бронированным корпусом, состоящим из двух частей. Броневая рубка стала местом расположения экипажа, орудия и боезапасов. Таким образом в рубке разместили боевое и управленческое отделения. Трансмиссию и двигатель конструкторы установили на корму. Рабочее место механика-водителя, наводчика и заряжающего – левая половина рубки от орудия. Механик и наводчик спереди, а заряжающий позади них.

В правой половине отведено место для круглого посадочного люка. Покинуть кабину экипаж мог также через прямоугольный люк между крышевым и задним листами бронерубки. В левой половине имеется также третий люк круглой формы. Однако он не предназначен для посадки-высадки экипажа танка. Через него наружу выводится удлинитель панорамного прицела. Аварийным являлся четвертый люк в днище танка. Также боевую машину оснастили несколькими дополнительными лючками, которыми пользовались при погрузке боекомплекта, во время ремонта горловин в топливных баках, узлов и других агрегатов.

О бронезащите

Для изготовления корпуса использовали катаные бронированные плиты, толщина которых составляла 2,3, 6, 9 и 7,5 см. Первые партии танков выпускались с литыми лобовыми частями. В последующих сериях использовалась более стойкая катаная броня – лобовые части в корпусах уже были сварными. В отличие от предыдущей модели (СУ-152), в новой самоходно-артиллерийской установке корпус получился выше, а броневая рубка больше. Причиной тому уменьшенные наклонные углы бортовых бронированных плит. Поскольку такое конструктивное решение существенно бы снизило защищенность экипажа, разработчикам пришлось это компенсировать, путем утолщения брони в данных местах.

О силовом агрегате

На танк установлен четырехтактный V-образный 12-цилиндровый дизельный двигатель В-2 ИС, мощность которого составляет 520 лошадиных сил. Для его запуска предусмотрен сжатый воздух, который содержится в специальных резервуарах боевого отделения, инерционный стартер, имеющий ручной и электрический приводы. В качестве последнего используется вспомогательный электрический двигатель 0,88 кВт. Дизельный агрегат содержит топливный насос НК-1, для которого предусмотрен всережимный регулятор РНК-1 и корректор подачи горючего. Поступающий из резервуаров в двигатель воздух, очищается фильтром «Мультициклон». Чтобы в холодную пору года с запуском силового агрегата не возникало проблем, моторно-трансмиссионное отделение оборудовали подогревающими устройствами. Также ими подогревалось и боевое отделение. «Зверобой» с тремя топливными баками. Местом расположения двух стало боевое отделение, третьего – моторно-трансмиссионное. Кроме того, на самоходке есть еще четыре наружных дополнительных топливных бака, не подсоединенных к общей топливной системе.

О трансмиссии

Установка «Зверобой» имеет механическую трансмиссию, которая состоит из следующих компонентов:

• Многодискового главного фрикциона сухого трения.
• Четырехступенчатой коробки передач (8 передних и 2 задних).
• Двух бортовых двухступенчатых планетарных поворотных механизмов, для которых предусмотрены многодисковый блокировочный фрикцион и ленточные тормоза.
• Двух бортовых редукторов.

Управление всеми приводами трансмиссии механическое. В отличие от предыдущего варианта, в «Зверобое» появились механизмы поворота.

О ходовой части

САУ «Зверобой» с индивидуальной торсионной подвеской, представленной с каждого борта шестью цельнолитыми двускатными опорными катками малого диаметра. В корпусе напротив каждого катка приварен ограничитель хода. Ведущие колеса расположили сзади. Гусеница танка представлена одногребневыми траками, в количестве 86 штук шириной 65 см. Верхняя часть гусеницы у каждого борта, как и в СУ-152, поддерживалась посредством трех малых цельнолитых катков. Натяжение гусеницы в «Зверобое» осуществлялось механизмом винтового типа.

О вооружении

В качестве основного орудия в ИСУ-152 использовалась гаубица-пушка МЛ-20С калибра 152 мм образца 1937-1943 гг. Вооружение устанавливалось на бронеплиту в лобовой части рубки.

В вертикальной плоскости наводка орудия осуществлялась под углами от -3 до +20 градусов, в горизонтальной – 10 градусов. МЛ-20 обеспечивала уничтожение цели на высоте 3 м прямым выстрелом с дистанции 900 м. Наивысший показатель дальности боя составил 6200 м. Огонь велся механически при помощи ручного или электрического спуска. Кроме основного орудия 152 мм. САУ с 1945 года оборудована крупнокалиберным зенитным станковым пулеметом ДШК калибра 12,7 мм.

Оружие могло иметь открытый или зенитный прицел К-8Т. К стрелковой единице прилагалась турельная установка. Местом расположения пулемета стал правый круглый командирский люк. Кроме крупнокалиберных орудий, экипаж артиллерийской установки располагал двумя автоматами. Преимущественно это были пистолет-пулеметы ППС или ППШ. Также имелись гранаты Ф-1 в количестве 20 штук.

Боекомплект

Из основного орудия можно было осуществить 21 выстрел. По сравнению с боекомплектом для МЛ-20, ассортимент снарядов, буксируемый для МЛ-20С разнообразнее. Стрельба из САУ «Зверобой» велась:

• Бронебойно-трассирующим остроголовым сгарядом 53-БР-540. Весил он почти 49 кг. Обладал начальной скоростью 600 м/с.
• Осколочно-фугасным пушечным снарядом 53-БР-540. Масса 43,56 кг. В секунду снаряд преодолевал расстояние в 655 м.

Также вместо острологового бронебойно-трассирующего могли использовать тупоголовый 53-БР-54ОБ, содержащий баллистический наконечник. Железобетонные ДОТы разрушались посредством бетонобойного пушечного снаряда 53-Г-545. Боекомплект зенитного пулемета ДШК представлен 250 патронами. Для самозащиты экипажу артиллерийской установки прилагались диски для ППС и ППШ в количестве 21 шт.

ТТХ

Самоходная артиллерийская установка обладает следующими параметрами:

• Весит 45,5 т.
• Длина САУ составляет 675 см, ширина – 325 см, высота – 245 см.
• В экипаже 5 человек.
• Боевая машина с запасом хода 165 км по ровной поверхности движется со скоростью 43 км/ч, по пересеченной – 20 км/ч.
• Показатель удельного давления на грунт составил 0,82 кг/см кв.
• САУ способно преодолевать метровые стенки, рвы — до 2,5 м.

О боевом применении установки

Как утверждают специалисты, САУ-152 мм «Зверобой» успешно использовалось в качестве тяжелого штурмового орудия, самоходной гаубицы и истребителя вражеской бронетехники, а именно танков. Кроме того, с привлечением установки в 1956 году подавлялось Венгерское восстание.

В данном вооруженном конфликте САУ преимущественно использовали как мощнейшую противоснайперскую винтовку – выпущенными из «Зверобоя» снарядами уничтожались снайпера повстанцев, засевшие в здании. Поэтому, увидя поблизости артиллерийскую самоходную установку, гражданские сами силой выдворяли стрелков из своих домов. САУ использовалась в арабо-израильской войне как огневая точка для стрельбы по берегу Суэцкого канала. При помощи самоходки расчищали завалы и расстреливали бетонные строения, когда ликвидировали последствия аварии в Чернобыле.

SEC.gov | Порог частоты запросов превысил

Чтобы обеспечить равный доступ для всех пользователей, SEC оставляет за собой право ограничивать запросы, исходящие от необъявленных автоматических инструментов. Ваш запрос был идентифицирован как часть сети автоматизированных инструментов, выходящих за рамки приемлемой политики, и будет управляться до тех пор, пока не будут предприняты действия по объявлению вашего трафика.

Пожалуйста, заявите о своем трафике, обновив свой пользовательский агент, включив в него информацию о компании.

Для получения рекомендаций по эффективной загрузке информации из SEC.gov, включая последние документы EDGAR, посетите страницу sec. gov/developer. Вы также можете подписаться на получение по электронной почте обновлений программы открытых данных SEC, включая передовые методы, которые делают загрузку данных более эффективной, и улучшения SEC.gov, которые могут повлиять на процессы загрузки по сценарию. Для получения дополнительной информации обращайтесь по адресу opendata@sec.gov.

Для получения дополнительной информации см. Политику конфиденциальности и безопасности веб-сайта SEC. Благодарим вас за интерес, проявленный к Комиссии по ценным бумагам и биржам США.

Идентификатор ссылки: 0.5dfd733e.1643085669.6fe3586

Дополнительная информация

Политика интернет-безопасности

Используя этот сайт, вы соглашаетесь на мониторинг и аудит безопасности. В целях безопасности и для обеспечения того, чтобы общедоступные услуги оставались доступными для пользователей, эта правительственная компьютерная система использует программы для мониторинга сетевого трафика для выявления несанкционированных попыток загрузить или изменить информацию или иным образом нанести ущерб, включая попытки отказать в обслуживании пользователям.

Несанкционированные попытки загрузки информации и/или изменения информации в любой части этого сайта строго запрещены и подлежат судебному преследованию в соответствии с Законом о компьютерном мошенничестве и злоупотреблениях от 1986 года и Законом о защите национальной информационной инфраструктуры от 1996 года (см.S.C. §§ 1001 и 1030).

Чтобы гарантировать, что наш веб-сайт хорошо работает для всех пользователей, SEC отслеживает частоту запросов контента SEC.gov, чтобы гарантировать, что автоматический поиск не повлияет на способность других получать доступ к контенту SEC.gov. Мы оставляем за собой право блокировать IP-адреса, отправляющие чрезмерные запросы. Текущие правила ограничивают количество пользователей до 10 запросов в секунду, независимо от количества компьютеров, используемых для отправки запросов.

Если пользователь или приложение отправляет более 10 запросов в секунду, дальнейшие запросы с IP-адреса(ов) могут быть ограничены на короткий период. Как только количество запросов упадет ниже порогового значения на 10 минут, пользователь может возобновить доступ к контенту на SEC.gov. Эта практика SEC предназначена для ограничения чрезмерных автоматических поисков на SEC.gov и не предназначена и не ожидается, что она повлияет на отдельных лиц, просматривающих веб-сайт SEC.gov.

Обратите внимание, что эта политика может измениться, поскольку SEC управляет SEC.gov, чтобы обеспечить эффективную работу веб-сайта и его доступность для всех пользователей.

Примечание: Мы не предлагаем техническую поддержку для разработки или отладки процессов загрузки по сценарию.

%PDF-1.4 % 19954 0 объект > эндообъект внешняя ссылка 19954 178 0000000016 00000 н 0000029030 00000 н 0000029487 00000 н 0000029538 00000 н 0000029588 00000 н 0000029635 00000 н 0000029680 00000 н 0000029845 00000 н 0000029884 00000 н 0000030043 00000 н 0000030422 00000 н 0000030953 00000 н 0000031148 00000 н 0000031261 00000 н 0000031453 00000 н 0000031566 00000 н 0000031761 00000 н 0000031874 00000 н 0000032066 00000 н 0000032180 00000 н 0000032375 00000 н 0000032489 00000 н 0000032681 00000 н 0000032795 00000 н 0000032990 00000 н 0000033104 00000 н 0000033296 00000 н 0000033410 00000 н 0000033605 00000 н 0000033719 00000 н 0000033911 00000 н 0000034025 00000 н 0000034220 00000 н 0000034334 00000 н 0000034526 00000 н 0000034640 00000 н 0000034835 00000 н 0000034949 00000 н 0000035141 00000 н 0000035255 00000 н 0000035450 00000 н 0000035564 00000 н 0000035756 00000 н 0000035870 00000 н 0000036065 00000 н 0000036179 00000 н 0000036365 00000 н 0000036479 00000 н 0000036674 00000 н 0000036788 00000 н 0000036980 00000 н 0000037094 00000 н 0000037289 00000 н 0000037403 00000 н 0000037517 00000 н 0000037712 00000 н 0000037826 00000 н 0000038018 00000 н 0000038132 00000 н 0000038327 00000 н 0000038441 00000 н 0000038660 00000 н 0000038962 00000 н 0000039243 00000 н 0000039524 00000 н 0000040223 00000 н 0000040517 00000 н 0000040776 00000 н 0000061871 00000 н 0000061983 00000 н 0000062680 00000 н 0000062974 00000 н 0000063204 00000 н 0000063505 00000 н 0000063788 00000 н 0000064071 00000 н 0000064787 00000 н 0000065167 00000 н 0000065887 00000 н 0000066267 00000 н 0000066374 00000 н 0000066430 00000 н 0000066690 00000 н 0000066943 00000 н 0000067788 00000 н 0000068527 00000 н 0000068580 00000 н 0000069392 00000 н 0000070297 00000 н 0000070441 00000 н 0000071218 00000 н 0000072046 00000 н 0000072802 00000 н 0000073452 00000 н 0000074304 00000 н 0000075091 00000 н 0000075753 00000 н 0000130863 00000 н 0000169422 00000 н 0000169480 00000 н 0000169827 00000 н 0000170060 00000 н 0000170145 00000 н 0000170204 00000 н 0000170273 00000 н 0000182948 00000 н 0000194691 00000 н 0000212123 00000 н 0000229512 00000 н 0000242158 00000 н 0000243375 00000 н 0000245249 00000 н 0000245321 00000 н 0000245407 00000 н 0000262671 00000 н 0000262956 00000 н 0000281110 00000 н 0000281830 00000 н 0000282546 00000 н 0000283262 00000 н 0000283642 00000 н 0000283901 00000 н 0000304996 00000 н 0000305376 00000 н 0000305635 00000 н 0000326730 00000 н 0000327110 00000 н 0000327369 00000 н 0000348464 00000 н 0000348512 00000 н 0000349209 00000 н 0000349908 00000 н 0000350202 00000 н 0000350461 00000 н 0000371556 00000 н 0000371850 00000 н 0000372109 00000 н 0000393204 00000 н 0000393250 00000 н 0000393281 00000 н 0000393581 00000 н 0000393659 00000 н 0000393763 00000 н 0000393921 00000 н 0000394137 00000 н 0000394306 00000 н 0000394475 00000 н 0000394683 00000 н 0000394897 00000 н 0000395027 00000 н 0000395217 00000 н 0000395473 00000 н 0000395609 00000 н 0000395741 00000 н 0000395911 00000 н 0000396172 00000 н 0000396326 00000 н 0000396512 00000 н 0000396632 00000 н 0000396820 00000 н 0000397020 00000 н 0000397293 00000 н 0000397447 00000 н 0000397617 00000 н 0000397817 00000 н 0000397999 00000 н 0000398202 00000 н 0000398371 00000 н 0000398540 00000 н 0000398688 00000 н 0000398902 00000 н 0000399170 00000 н 0000399367 00000 н 0000399519 00000 н 0000399729 00000 н 0000399913 00000 н 0000028852 00000 н 0000003945 00000 н трейлер ]/Предыдущая 6312735/XRefStm 28852>> startxref 0 %%EOF 20131 0 объект >поток h{ XSWF!)(u#bA}bevQ[FֱDm;mTjWQLm HL4&};9

whd-20210908

Экспонат 99. 1

---



2 Показатели, не предусмотренные GAAP В настоящей презентации содержатся ссылки на EBITDA, скорректированный показатель EBITDA, скорректированный показатель маржи EBITDA и показатель EBIT, которые не являются показателями, рассчитываемыми в соответствии с общепринятыми принципами бухгалтерского учета в Соединенных Штатах Америки («ОПБУ»). Сверка EBITDA, скорректированной EBITDA и EBIT с чистой прибылью, наиболее непосредственно сопоставимым показателем, рассчитанным в соответствии с GAAP, представлена ​​в Приложении, включенном в данную презентацию. Хотя руководство считает, что такие показатели полезны для инвесторов, их не следует использовать в качестве замены финансовых показателей, рассчитываемых в соответствии с GAAP.Заявления прогнозного характера Информация в данной презентации включает «утверждения прогнозного характера» по смыслу Раздела 27А Закона о ценных бумагах 1933 года с поправками и Раздела 21Е Закона о ценных бумагах и биржах 1934 года с поправками. Все заявления, кроме заявлений об исторических фактах, включенных в эту презентацию, относительно нашей стратегии, будущих операций, финансового положения, предполагаемых доходов и убытков, прогнозируемых затрат, перспектив, планов и целей руководства, являются прогнозными заявлениями.При использовании в данной презентации слова «может», «надеется», «потенциальный», «мог бы», «верить», «предвидеть», «намереваться», «оценивать», «ожидать», «проектировать» и подобные им выражения предназначены для идентификации прогнозных заявлений, хотя не все прогнозные заявления содержат такие идентифицирующие слова. Эти прогнозные заявления основаны на текущих ожиданиях и предположениях Cactus относительно будущих событий, а также на имеющейся в настоящее время информации об исходе и сроках будущих событий.Мы предупреждаем вас, что эти прогнозные заявления подвержены всем рискам и неопределенностям, большинство из которых трудно предсказать и многие из которых находятся вне нашего контроля, связанные с функционированием нашего бизнеса. При рассмотрении прогнозных заявлений вы должны помнить о факторах риска и других предостерегающих заявлениях, описанных в разделе «Факторы риска», включенных в наши документы SEC. Эти прогнозные заявления основаны на текущем мнении руководства, основанном на имеющейся в настоящее время информации, относительно исхода и сроков будущих событий.Важные факторы, которые могут привести к тому, что фактические результаты могут существенно отличаться от заявленных в прогнозных заявлениях, включают, помимо прочего: спрос на наши продукты и услуги, на который влияют, среди прочего, изменения цен на сырую нефть и природный газ на внутреннем и международном рынках; количество буровых установок, размеры площадок, расстояние между скважинами и соответствующее количество скважин; наличие мест на вынос и хранения; наличие буровых установок для капитального ремонта; доступность капитала и связанная с этим дисциплина капиталовложений, осуществляемая клиентами; финансовое состояние наших клиентов и наш кредитный риск неуплаты клиентом; изменение количества пробуренных, но незавершенных скважин и уровня заканчивания скважин; размер и сроки заказов; наличие и стоимость сырья, комплектующих и импортных изделий; стоимость внутренних и морских перевозок и наличие контейнеров и судов из Китая; различия в транспортировке, связанные с уменьшением вместимости складского узла в Кушинге, штат Оклахома, и из него; ожидания в отношении накладных и операционных расходов и маржи; наличие и стоимость квалифицированных и квалифицированных рабочих; потенциальные обязательства, такие как претензии по гарантии и ответственности за качество продукции, возникающие в результате установки, использования или неправильного использования наших продуктов; возможность отмены заказов; наша бизнес-стратегия; наша финансовая стратегия, операционные денежные потоки, ликвидность и капитал, необходимые для нашего бизнеса; наши будущие доходы, доходы и операционные результаты; наша способность выплачивать дивиденды и размер любых таких дивидендов; деятельность по корпоративной консолидации с участием наших клиентов; дополнение или прекращение отношений с крупными клиентами или поставщиками; законы и нормативные акты, в том числе экологические нормы, которые могут увеличить наши расходы, ограничить спрос на наши продукты и услуги или ограничить нашу деятельность; сбои в политических, нормативных, экономических и социальных условиях внутри страны или за рубежом; серьезность и продолжительность продолжающейся вспышки коронавируса (COVID-19) и степень ее влияния на наш бизнес; вспышки других пандемических или инфекционных заболеваний, которые могут нарушить нашу деятельность, поставщиков или повлиять на спрос на нефть и газ; влияние действий, предпринятых Организацией стран-экспортеров нефти (ОПЕК) и других стран-производителей нефти и газа, влияющих на поставки нефти и природного газа; повышение импортных тарифов на продукты и импортное сырье, используемое при производстве и сборке наших товаров, что может негативно сказаться на марже и нашем оборотном капитале; значимость будущих обязательств по соглашению о налоговой дебиторской задолженности («TRA»), которое мы заключили с некоторыми нынешними или прошлыми прямыми и косвенными владельцами Cactus LLC в связи с нашим первоначальным публичным предложением; отказ нашей инфраструктуры информационных технологий или любое серьезное нарушение безопасности; потенциальные незастрахованные претензии и судебные процессы против нас; конкуренция и потенциал в сфере нефтесервисных услуг; наша зависимость от постоянных услуг некоторых из наших ключевых менеджеров и сотрудников; колебания обменного курса валют, связанные с нашими международными операциями; и планы, цели, ожидания и намерения, содержащиеся в этой презентации, которые не являются историческими. Вы предупреждены о том, что не следует чрезмерно полагаться на какие-либо прогнозные заявления, которые действительны только на дату настоящей презентации. Мы отказываемся от каких-либо обязательств по обновлению и не собираемся обновлять какие-либо прогнозные заявления, все из которых прямо оговорены заявлениями в этом разделе, для отражения событий или обстоятельств после даты настоящей презентации. Отраслевые и рыночные данные Эта презентация была подготовлена ​​Cactus и включает рыночные данные и другую статистическую информацию из сторонних источников, включая независимые отраслевые публикации, правительственные публикации или другие опубликованные независимые источники.Некоторые данные также основаны на добросовестной оценке Cactus. Хотя Cactus считает, что эти сторонние источники надежны на соответствующие даты, Cactus не проводила независимую проверку точности или полноты этой информации. Представленная информация Если иное не указано или не требуется по контексту, ссылки в настоящей презентации на «Компанию», «Кактус», «мы», «нас» и «наш» относятся к (i) Cactus Wellhead, LLC («Cactus LLC ») и его консолидированных дочерних компаний до завершения нашего IPO и (ii) Cactus, Inc. («Cactus Inc.») и ее консолидированных дочерних компаний (включая Cactus LLC) после завершения нашего IPO 12 февраля 2018 года. Cactus LLC является нашим предшественником в области бухгалтерского учета. Важная информация

---



3 ◼ Г-н Бендер занимал пост президента и главного исполнительного директора с момента основания компании Cactus Wellhead, LLC («Cactus LLC») в 2011 году. ◼ Г-н Бендер ранее был президентом Wood Group Pressure Control с 2000 по 2011 год. ◼ Г-н Бендер успешно построил и монетизировал компанию Ingram Cactus (проданную Кэмерону в 1996 году) и руководил прибыльным расширением Wood Group Pressure Control до ее продажи General Electric в 2011 году.◼ Г-н Бендер окончил Принстонский университет в 1975 году со степенью бакалавра технических наук и Техасский университет в Остине в 1977 году со степенью магистра делового администрирования. Скотт Бендер Президент и главный исполнительный директор Джоэл Бендер Старший вице-президент и главный операционный директор ◼ Г-н Бендер занимал должность старшего вице-президента и главного операционного директора с момента основания Cactus LLC в 2011 году. ◼ Ранее г-н Бендер был старшим вице-президентом Wood Group Pressure Control от С 2000 по 2011 год. ◼ Г-н Бендер успешно построил и монетизировал компанию Ingram Cactus (проданную Кэмерону в 1996 году) и руководил прибыльным расширением Wood Group Pressure Control до ее продажи General Electric в 2011 году.◼ Г-н Бендер окончил Вашингтонский университет в 1981 году со степенью бакалавра технических наук и Хьюстонский университет в 1985 году со степенью магистра делового администрирования. Стивен Бендер Вице-президент по операциям ◼ Г-н Бендер занимал должность вице-президента по операциям Cactus LLC с 2011 года, руководя всеми сервисными центрами и полевыми операциями в США. ◼ Г-н Бендер с 2005 по 2011 год был менеджером по аренде в компании Wood Group Pressure Control. ◼ Г-н Бендер окончил Университет Райса в 2005 г. со степенью бакалавра гуманитарных наук в области английского языка и латиноамериканских исследований, а также Техасский университет в Остине в 2010 г. со степенью бакалавра гуманитарных наук. магистр делового администрирования.Стив Тэдлок Вице-президент, финансовый директор и казначей ◼ Г-н Тэдлок занимал должность вице-президента, финансового директора и казначея с марта 2019 года. ◼ Ранее г-н Тэдлок занимал должности вице-президента и главного административного директора с марта 2018 года, а также в качестве вице-президента по корпоративным услугам с июня 2017 года. Он работал с ООО «Кактус» с момента его основания в 2011 году в качестве наблюдателя в Совете директоров. ◼ Г-н Тэдлок ранее работал в Cadent Energy Partners, где он был партнером с 2014 по 2017 год.◼ Г-н Тэдлок окончил Принстонский университет в 2001 г. со степенью бакалавра инженерных наук и Уортонскую школу Пенсильванского университета в 2007 г. со степенью магистра делового администрирования. Дэвид Исаак Вице-президент по административным вопросам и главный юрисконсульт ◼ Г-н Айзек занимает должность вице-президента по административным вопросам и главного юрисконсульта с сентября 2018 года. ◼ Г-н Исаак ранее работал в Rockwater Energy Solutions, Inc. Ресурсы и главный юрисконсульт.◼ Г-н Исаак ранее был вице-президентом по персоналу и главным юрисконсультом Inmar, Inc. ◼ Г-н Исаак окончил Колледж Уильяма и Мэри в 1983 г. со степенью бакалавра искусств в области экономики и Университет штата Огайо в 1986 г. со степенью бакалавра экономики. доктор юридических наук. Опытная исполнительная команда

---



4 Опытная управленческая команда со значительной долей участия и прочными отраслевыми связями Инновационные и дифференцированные продукты и услуги, обеспечивающие относительную устойчивость рентабельности Ведущий поставщик решений для устьев скважин и оборудования для контроля давления Pure Play для наземных рынков Доходы, ориентированные на большой чистый баланс денежных средств Динамические операционные и производственные возможности 5 4 3 2 1 Преимущество инвестиций в течение цикла

---



5 20.8% 32,9% 39,1% 36,4% 34,7% Продукт 59% Аренда на 19% на полевых условиях и прочее 22% 9,6% 23,9% 26,5% 27,5% 23,9% 26,5% 27,5% 29,5% 2016 2017 2019 2019 2020 $ 32. 22 $ 112,1 $ 212.6 $ 229,0 $ 121,0 $ 2017 2018 2019 2020 $ 155,0 $ 341.2 $ 544.1 $628,4 $348,6 2016 2017 2018 2019 2020 Выручка (в миллионах долларов) Выручка за 2020 год по типам ◼ Bakken ◼ Eagle Ford ◼ Permian ◼ Uinta Обзор компании Эффективность бурения и заканчивания при одновременном повышении безопасности Отдельные активные бассейны Источник: документы компании.1) EBITDA и скорректированная EBITDA не являются финансовыми показателями GAAP. Приложение в конце данной презентации содержит сверку EBITDA и скорректированной EBITDA с чистой прибылью, наиболее сопоставимым финансовым показателем, рассчитанным в соответствии с GAAP. 2) Чистые капитальные затраты равны чистым денежным потокам от инвестиционной деятельности. Скорректированная EBITDA(1) – Чистые капитальные затраты(2) в % от выручки 33,4% Маржа 37,1% Маржа Скорректированная EBITDA(1) (млн долл. США) Скоррект. EBITDA(1) в % от выручки◼ DJ / Powder River ◼ Marcellus / Utica ◼ Haynesville ◼ Cooper, Австралия

---



6 Запатентованное оборудование на этапах бурения, заканчивания и эксплуатации скважины ◼ Разработано для бурения на кустовой площадке и интенсивного заканчивания ◼ Основные продукты: устьевые головки SafeDrill®, оборудование для гидроразрыва пласта и эксплуатационные деревья ◼ Экономия времени может превышать 30 часов бурения на скважину Завершение бурения (ГРП) Технологически продвинутые решения для устья скважины и ГРП обеспечивают большую надежность и экономию времени Продажа расходных материалов Продажа расходных материаловВременная аренда Cactus также обеспечивает выездное обслуживание, установку и техническое обслуживание

---



7 1 931 1,899 1,729 1 694 1,703 1,780 1,820 825 684 388 565 825 684 388 565 870 900 1,017 1 048 963 796 378 295 377 436 15 47 75 100 119 158 179 119 99 68 120 211 234 264 291 283 246 112 127 161 182 0. 8 % 2,5 % 4,3 % 5,9 % 7,0 % 8,9 % 9,8 % 14,4 % 14,5 % 17,5 % 21,2 % 24,3 % 26,0 % 26,0 % 27,8 % 29,4 % 30,9 % 29,6 % 43,1 % 42,7 % 41,7 % 0,0 % 1 0,0 % 20,0% 25,0% 30,0% 35,0% 40,0% 45,0% 50,0% 0 50 100 150 200 250 300 350 400 дек.-11 июн.-12 дек.-12 июн.-13 дек. Июнь 16 4К16 2К17 4К17 2К18 4К18 2К19 4К19 2К20 4К20 1К21 2К21 Cactus Rigs Отслеживание Доля рынка Историческая доля наземного рынка США(1) Источник: Данные о количестве буровых установок Baker Hughes, опубликованные в пятницу 15-го числа каждого месяца или непосредственно перед ним представлены, и Cactus анализ.1) Представляет собой количество действующих наземных буровых установок в США, за которыми следует Cactus, разделенное на общее количество действующих наземных буровых установок в США по состоянию на середину периода для предоставленных ежемесячных данных. Квартальные данные представляют собой среднее количество действующих наземных буровых установок в США, за которыми следует Cactus (которое Cactus определяет как количество действующих наземных буровых установок в США, для которых она была основным поставщиком устьевой продукции и соответствующих услуг во время бурения) по состоянию на середину месяца для каждого из три месяца в соответствующем квартале, разделенные на Baker Hughes U. Среднее ежеквартальное количество береговых буровых установок S. Количество действующих наземных буровых установок в США, за которыми следит Cactus, представляет собой приблизительное количество действующих наземных буровых установок в США, для которых Cactus была основным поставщиком устьевых изделий и соответствующих услуг во время бурения по состоянию на середину месяца. Компания Cactus считает, что сравнение общего количества действующих буровых установок на суше в США, которым она предоставляет свои продукты и услуги в определенный момент времени, с общим количеством действующих буровых установок на суше в США в такое же время или примерно в это же время дает Cactus разумное приблизительное представление о ее доле на рынке с в отношении продаваемой устьевой продукции и соответствующих услуг, которые она предоставляет.Наземные буровые установки в США (1) Лидер рынка с сильным ростом доли рынка Значительное увеличение доли рынка США

---



8 34% 27% 23% 18% 15% 14% 14% 14% 0% 5% 10% 15% 20% 25% 30% 35% Узел A Узел B Узел C Узел D Узел E Узел F Узел G 0% 5% 10% 15% 20% 25% 30% 35% 40% 2014 2015 2016 2017 2018 2019 2020 Аналогичный A Аналогичный B Аналогичный C Аналогичный D Аналогичный E Аналогичный F Аналогичный G 2020) (1)(2) Источник: Factset, документы компании. 1) Сравнительные данные представляют собой скорректированную EBITDA, если они доступны по документам и презентациям компаний. Среди аналогов: ChampionX, Core Laboratories, DMC Global Inc., Dril-Quip, National Oilwell Varco, Oil States International и TechnipFMC. Расчет Cactus скорректированной EBITDA может быть несопоставим с другими аналогичными показателями других компаний. Данные TechnipFMC представляют собой финансовые данные FMC Technologies за 2014–2016 годы и проформу данных TechnipFMC plc для разделения Technip Energies за 2017–2020 годы.Данные TechnipFMC за 2020 год основаны на данных за 1-3 кварталы, учитывая отсутствие предварительных данных за 4 квартал. 2) Данные Cactus представляют собой скорректированную EBITDA, определяемую как EBITDA за вычетом (прибыли) убытка от погашения долга, компенсации на основе акций, выходных пособий, неденежных корректировок на переоценку обязательства, связанного с соглашением о налоговой дебиторской задолженности, и расходов на размещение акций. Приложение в конце данной презентации содержит сверку EBITDA и скорректированной EBITDA с чистой прибылью, наиболее сопоставимым финансовым показателем, рассчитанным в соответствии с GAAP.Скорректированная маржа EBITDA определяется как скорректированная EBITDA, выраженная в процентах от выручки. Рентабельность по скорректированному показателю EBITDA (2014–2020 гг.) (1)(2) Устойчивость профиля рентабельности по сравнению с аналогами сохраняется на протяжении всего цикла

---



9 Технологически усовершенствованные устьевые системы для кустового бурения SafeDrill® Преимущества Устраняет трудоемкие манипуляции с превентором Нет ожидания цемента после спуска обсадных колонн — Подвески оправки, упаковочные материалы проходят и устанавливаются через противовыбросовые превенторы Меньше спусков в замкнутое пространство (подвал) — Нет Манипуляции с противовыбросовым превентором после установки промежуточной обсадной колонны Не требуется «горячих работ» для разрезания обсадной трубы с помощью резака Безопасность Экономия времени Традиционная устьевая установка Cactus SafeDrill®

---



10 Средний активный U. S. Береговые буровые установки(1) Общее количество пробуренных наземных скважин в США(1) 1. Источник: Июньский отчет Spears and Associates. 419 458 588 693 2020A 2021E 2022E 2023E 11 571 14 589 14 829 17 231 2020A 2021E 2022E 2023E Благоприятные макротенденции Выгода Cactus количество скважин ◼ Повышение эффективности буровых установок или количество скважин, пробуренных на одну буровую, также приносит пользу бизнесу Cactus Улучшение среды деятельности 23.1 23,1 23,1 27,6 31,9 2017A 2018A 2019A 2020A 2021E Количество пробуренных скважин в США на буровую установку в год(1)

---



11 ◼ SafeInject® ◼ Цифровой и дистанционно управляемый метод обслуживания дерева гидроразрыва пласта и сбора ценных данных на буровой ◼ SafeClamp® ◼ Надежный метод подключения кабельного лубрикатора к стволу гидроразрыва пласта без необходимости вмешательства человека в зоне отчуждения Инновации Enhance Rental Предложение для бизнеса Дополнение и расширение существующих предложений по аренде без дополнительного персонала SafeInject® SafeLinkTM SafeClamp® ◼ Значительное сокращение непроизводительного времени («НПВ») за счет повышения надежности и автоматизации ◼ Повышение безопасности и снижение затрат за счет удаления персонала из зоны отчуждения ◼ Дополнительный продукт инвестиции, ожидающие более конструктивной ценовой среды ◼ SafeLinkTM ◼ Единое, непрерывное, компактное и адаптируемое соединение между ракетой и несколькими деревьями гидроразрыва SafeLinkTMLegacy Setup

---



12 дифференцированных предложений позволяют клиентам достичь целей, связанных с ESG ◼ Cactus позволяет клиентам быстрее бурить и заканчивать скважины ◼ Сокращает количество дней бурения и гидроразрыва пласта и сопутствующего оборудования ◼ Снижение выбросов оператора на баррель добычи ◼ Снижение углеродоемкости на скважину ◼ Меньше бурения дней на скважину ◼ В день выполняется больше стадий ГРП ◼ Оборудование Cactus повышает безопасность сотрудников, позволяя: ◼ Автоматизировать соединения, выполняемые человеком ◼ Удаленное выполнение рутинных задач ◼ Меньше выездов в подземные подвалы ◼ Отсутствие необходимости в «горячих работах» для разрезания обсадной колонны с горелкой ◼ Недавно началось развертывание оборудования, позволяющего: ◼ Экологически безопасный способ питания оборудования и операций Cactus ◼ Производство электроэнергии на буровой площадке ◼ Сокращение использования дизельного топлива Faster Safer Cleaner

---



13 Небольшие расходы могут иметь большое влияние на операторов Компоненты затрат на береговые скважины(1) ◼ Предложения Cactus составляют относительно небольшую часть общих затрат на бурение и заканчивание скважины ◼ Эффективность и надежность могут принести непропорциональную выгоду операторы ◼ Операторы уделяют первоочередное внимание экономии средств при покупке более крупных билетов. Ценностное предложение Cactus Завершение 54 % Аренда Cactus 1 % Продукция Cactus 1 % Бурение скважин 29 % Прочее 15 % 1) Источник: EIA и оценки руководства.

---



14 Bossier City, Производственное предприятие в Луизиане ◼ Сервисные центры поддерживают выездное обслуживание и предоставляют услуги по ремонту ◼ Распределение по всем ключевым добывающим бассейнам ◼ Гибкая структура затрат в филиалах и Bossier City ◼ Возможность масштабирования затрат и точного размера в режиме реального времени ◼ Минимальное обслуживание необходимые капиталовложения Сервисные центры Штаб-квартира Производство Операции в США Сучжоу, Китай Производственное предприятие Китай, Австралия США Международные операции ◼ Получен первый доход от аренды на Ближнем Востоке в 3 квартале 2021 г. ◼ Установление ключевых партнерских отношений для развития устьевого бизнеса в регионе ◼ Операции в Австралии преимущественно сосредоточены на природном газе ◼ Низкие фиксированные затраты на китайскую производственную базу ограничивают влияние изменений в уровнях деятельности Ближний Восток Гибкая и масштабируемая операционная зона Adelaide Moomba Brisbane

---



15 Адаптивное производство в США. S. дополняется крупносерийным производством в Китае Завод Bossier City Завод в Сучжоу ◼ Быстрое производство оборудования ◼ 5-осевые станки с числовым программным управлением ◼ Возможности продукта «точно в срок» позволяют Cactus предлагать быструю доставку заказов на парашюты ◼ После расширения в 2018 г. нет необходимости в крупных капиталовложениях в краткосрочной перспективе ◼ Денежные затраты на эксплуатацию сильно варьируются ◼ Менее чувствительное ко времени, крупносерийное устьевое оборудование ◼ Предприятие, полностью принадлежащее иностранному владельцу (WFOE) ◼ Продолжать увеличивать количество типов продукции, собираемых и испытываемых в Сучжоу ◼ Низкая стоимость эксплуатации с низкой чувствительностью к использованию ◼ Оценка дополнительных международных поставщиков Преимущество динамичного производства; Отзывчивый, легко масштабируемый и низкозатратный Производственный след с высокой масштабируемостью и низкими фиксированными затратами

---



16 Текущее ◼ Управленческая команда хорошо мотивирована, поскольку ей принадлежит более 20 % бизнеса ◼ Более 80 % вознаграждения руководителей считаются «подверженными риску» ◼ Компенсация акциями, основанная на результатах деятельности, привязана к рентабельности вложенного капитала («ROCE») ◼ Менеджмент Команда заложила основу этой компании за четыре десятилетия ◼ Опыт создания и успешной монетизации аналогичных предприятий ◼ Сила лидерства и лояльность подтверждены управленческими и операционными командами, которые присоединились к предыдущим предприятиям ICC, проданным Cooper Cameron Corporation (1996) Скотт Бендер назначен президентом Cactus Wellhead Equipment («CWE»), дочерней компании Cactus Pipe (1977 г. ) Основание Cactus Pipe (1959 г.) CWE сливается с Ingram Petroleum Services, образуя Ingram Cactus Company («ICC») ◼ Скотт и Джоэл Бендер становятся президентами и Вице-президент по операциям ICC (1986 г.) Джоэл Бендер назначен вице-президентом CWE (1984 г.) Скотт и Джоэл Бендер назначены президентом и старшим вице-президентом Wood Group соответственно Управление давлением («WGPC») Скотт Бендер покидает WGPC (2010 г.) Скотт и Джоэл Бендер основали Cactus LLC с 18 ключевыми менеджерами (2011 г.) WGPC продана GE Oil and Gas (2011 г.) Стивен Бендер назначен менеджером по аренде WGPC (2005 г.) Cactus , Инк.IPO (2018 г.) Cactus, Inc. объявляет регулярные ежеквартальные дивиденды (2019 г.) 1980–1975 1985 1990 1995 2000 2005 2010 2015–1959 Опытная и слаженная управленческая команда с прочными связями в отрасли

---



17 1 ч 31 мин Общий доход по типам клиентов 1 ч 31 мин Доход от аренды по типам клиентов Большая часть клиентской базы представлена ​​крупными операторами с хорошей капитализацией Доходы от продуктов за 1 ч 31 мин по типам клиентов Примечание. 1 ч 31 мин представляют данные за 2021 год по июнь. Доход Cactus от выездного обслуживания зависит от деятельности компании по продуктам и аренде.Крупная разведка и добыча представляет компании, занимающиеся разведкой и добычей, с рыночной капитализацией более 2 миллиардов долларов США по состоянию на 3 сентября 2021 года согласно FactSet. Крупные компании включают международные нефтяные компании, занимающиеся добычей и переработкой. Недавний рост с участием частных операторов дополняет существующие отношения с клиентами 22% Прочее 0% Крупные компании 4% Крупная разведка и добыча 67% SMID E&P 6% Частная 22% Прочая 1%

---



18 20 17 29 42 62 2 кв. 2020 г. 3 кв. 2020 г. 4 кв. 2020 г. 1 кв. 2021 г. 2 кв. 2021 г. Cactus’ U.S. Отслеживание береговых буровых установок (частные операторы)(1) Количество наземных буровых установок Cactus, за которыми следуют частные операторы, увеличилось более чем в три раза с середины 2020 г. 1. Среднее количество действующих наземных буровых установок в США, за которыми следует Cactus (которое Cactus определяет как количество действующих наземных буровых установок в США, для которых она была основным поставщиком устьевой продукции и соответствующих услуг во время бурения) по состоянию на середину месяца для каждого из три месяца в соответствующем квартале. Недавний успех с частными операторами

---



19 FTI DRQ WEIR NCSM SBO OIS HTG FET NOV 0,0% 10,0% 20,0% 30,0% 40,0% (10,0%) 0,0% 10,0% 20,0% 30,0% 40,0% Источник: документы компании и набор фактов. Примечание: прил. Маржа EBITDA основана на последних общедоступных годовых данных. Расчет Cactus скорректированной EBITDA может быть несопоставим с другими аналогичными показателями других компаний. 1) Cactus EBIT = Скорректированная EBITDA – износ и амортизация. Приложение в конце данной презентации содержит сверку скорректированной EBITDA с чистой прибылью, наиболее сопоставимым финансовым показателем, рассчитанным в соответствии с GAAP.2) ROCE отражает средневзвешенное значение за 2016, 2017, 2018, 2019 и 2020 годы. ROCE = (Скорректированная EBITDA за вычетом D&A) / (Средняя капитализация за отчетный и предыдущий годы, включая капитальную аренду). Данные ChampionX ROCE представляют устаревшие данные Apergy за 2015–2019 годы и ChampionX за 2020 год. Скорректированная маржа EBITDA за 2020 год (%) ROCE(2) (2016–2020 годы) (%) (1) Доходность и маржа превзошли аналоги

---



20 92% (62%) Динамика цен акций WHD OSX Cactus по сравнению с OSX с момента IPO Примечание. Данные основаны на динамике цен акций с 07.02.2018 по 03.09.2021.Цена Cactus на 07.02.2018 установлена ​​в качестве цены IPO в размере 19 долларов за акцию. Источник: Factset Цена акций опережала акции OSX каждый год с момента IPO в 2018 году.

---



21 Деловая репутация, нематериальные активы, долгоживущие и прочие расходы на обесценение активов (млн долл. США) (2015–2020 гг.) Данные ChampionX представляют наследие Apergy до слияния.Финансовые данные TechnipFMC представляют FMC Technologies за 2015–2016 годы и проформы TechnipFMC для отделения от Technip Energies за 2017–2020 годы. Источник: документы компании и годовые отчеты. Cactus зафиксировал нулевые платежи за обесценение в течение цикла $0 $664 $648 $180 $133 $37 $- $250 $500 $750 $1000 WHD Peer A Peer B Peer C Peer D Peer E Peer F Peer G 10 597 долларов США (млн долларов США) История разумной инвестиционной стратегии 7 690 долларов США

---



22 17,4 $ 30,7 $ 68. 2 $ 55.9 $ 18.1 2016 2017 2017 2019 2020 $ 14.8 $ 81.4 $ 1444 $ 173,1 $ 102.9 2016 2017 2017 2019 $ 102.9 2016 2017 2017 2019 2020 ◼ 30 июня 2017 2019 2019 2020 ◼ 30 июня, 2021 г. Баланс денежных средств около 309 млн. Долл. США ◼ Смежные техническое обслуживание Capex Требования ◼ В целом 2021 Чистые рекомендации по капиталу в размере 10 млн. Долл. США до 15 млн. Долл. 2021 г. Капитальные затраты, обусловленные модернизацией оборудования, связанным с защитой окружающей среды, скромным расширением крыши производственного предприятия Bossier City и общим техническим обслуживанием ◼ Минимальный отток капитала, связанный с усилиями по международному расширению, ожидаемыми в 2021 г. Скорректированная EBITDA(1) – Чистые капитальные затраты(2) (млн долл. США) Сильный балансовый отчет с послужным списком генерирования денежных потоков Чистые капитальные затраты(2) (в миллионах долларов США) Балансовый отчет и сводка капитала Источник: документы компании.1) EBITDA и скорректированная EBITDA не являются финансовыми показателями GAAP. Cactus определяет скорректированную EBITDA как EBITDA за вычетом (дохода) убытка от погашения долга, компенсации на основе акций, неденежных корректировок на переоценку обязательства, связанного с соглашением о налоговой дебиторской задолженности, и расходов на размещение акций. Приложение в конце данной презентации содержит сверку EBITDA и скорректированной EBITDA с чистой прибылью, наиболее сопоставимым финансовым показателем, рассчитанным в соответствии с GAAP. 2) Чистые капитальные затраты равны чистым денежным потокам от инвестиционной деятельности.Чистый баланс и низкая капиталоемкость

---



23 ◼ Выручка выросла на 29% последовательно ◼ Скорректированная маржа EBITDA составила примерно 27% ◼ Увеличение денежной наличности примерно на $17 млн ​​в течение квартала после $7 млн ​​дивидендов и выплат по распределению ◼ Утверждено увеличение ежеквартальных денежных дивидендов на 11% Второй квартал 2021 г. Прогноз эффективности и Последние изменения ◼ Ожидается, что выручка от продукции в 3 квартале 2021 года вырастет на 5–10 процентов последовательно ◼ Ожидается, что количество следующих буровых установок увеличится на 10 % по сравнению со вторым кварталом 2021 года ◼ Ожидается, что замедление добычи пробуренных, но незавершенных скважин (DUC) повлияет на рост арендной платы в краткосрочной перспективе ◼ Ожидается, что временный простой, связанный с ураганом «Ида» в Луизиане, окажет незначительное негативное влияние на результаты третьего квартала ◼ Недавно объявленное соглашение с National Energy Services Reunited Corp. (NASDAQ: NESR) поставит оборудование для гидроразрыва пласта в Саудовской Аравии ◼ Получен первый доход от аренды на Ближнем Востоке в третьем квартале 2021 г. ◼ В настоящее время оценивается поставка дополнительного оборудования Последние результаты и прогноз

---



24 3 4 5 6 7 На IPO Нынешние независимые директора Экологическое социальное управление ◼ Cactus, Inc. стремится уменьшить свое воздействие на окружающую среду. Мы будем и впредь стремиться улучшать наши экологические показатели с течением времени и инициировать проекты и мероприятия, которые еще больше уменьшат наше воздействие на окружающую среду.◼ Компания Cactus, Inc. занимается улучшением жизни и защитой прав человека. Мы стремимся сделать мир лучше, поощряя справедливость, равные возможности и человеческое достоинство. ◼ Наш совет директоров считает, что надлежащая практика и политика корпоративного управления обеспечивают важную основу для выполнения им своих обязанностей перед акционерами. ◼ Недавно внесены поправки в Устав, позволяющие Правомочным акционерам выдвигать кандидатуры для избрания в Совет и включать эти кандидатуры в список акционеров Компании. замещающие материалы при определенных обстоятельствах Источник: документы компании.◼ Все производственные мощности сертифицированы по стандарту API и ISO 9001 для обеспечения высочайшего уровня качества и безопасности ◼ Продукты и оборудование снижают потребность в персонале и оборудовании на буровой площадке, а также снижают воздействие нефти и деятельности на окружающую среду Cactus привержен ESG Базовая заработная плата 14 % STI Target 14% LTI 72% 86% подвержены риску 2020 CEO Target Mix Pay Mix

---



Приложение

---



26 Публичные акции 77% Менеджмент и сотрудники 22% Cadent Energy Partners 1% Профиль собственности(4) Организационная структура компании Источник: документы компании.1. По состоянию на 31 августа 2021 г. Без учета разводняющих ценных бумаг. 2. По состоянию на 3 сентября 2021 г. Рыночная капитализация основана на общем количестве акций в обращении. 3. По состоянию на 30 июня 2021 г. 4. По состоянию на 31 августа 2021 г. Руководство и сотрудники Cactus WH Enterprises и Lee Boquet. Владельцы паев CW Государственные инвесторы Cactus, Inc. (NYSE: WHD) Cactus Wellhead, LLC (операционная дочерняя компания) Дочерние компании Тикер WHD (NYSE) Акции класса A в обращении(1) 58,2 млн акций класса B в обращении(1) 17,5 млн акций в обращении( 1) 75.Рыночная капитализация 7 млн(2) ~$2,9 млрд. Обязательства по финансовой аренде(3) $10,1 млн Денежные средства и их эквиваленты(3) $309,1 млн Квартальные дивиденды на акцию $0,10 Годовая дивидендная доходность(2) 1,1 % Профиль компании Организационная структура(1) Обыкновенные акции класса А (76,9% прав голоса) Обыкновенные акции класса B (23,1% права голоса) 17,5 мм акций CW (23,1% экономических прав) 58,2 мм акций CW (76,9% экономических прав) 100% акционеров классов A и B имеют равные права голоса

---



27 1 ▪ Устьевые устья требуются для каждой скважины в течение всего срока эксплуатации ▪ Одно из первых устанавливаемых единиц оборудования ▪ Устьевые устья Cactus устанавливаются под поверхностью ▪ Производственные деревья устанавливаются на устье скважины после удаления пакетов гидроразрыва Продукт Продан1 ▪ Пакеты гидроразрыва соединены к устью скважины для этапа гидроразрыва скважины ▪ Должны надежно выдерживать все жидкости и проппанты, которые закачиваются в скважину для гидроразрыва Арендованное оборудование 2 ▪ Коллекторы с застежкой-молнией, однопроходной выкидной трубопровод и выносные смазочные узлы, используемые в процессе гидроразрыва ▪ Обеспечивают плавное смещение гидроразрыва от скважины к скважине при сокращении соединений для оборудования высокого давления Арендованное оборудование 3 ▪ Помощь в установке, обслуживании и обращении с устьевым оборудованием и оборудованием для контроля давления ▪ Разнообразное оборудование для установки и обслуживания, такое как проточный утюг высокого давления, запорные устройства , автокраны и испытательные установки Предоставляемые услуги4 Оборудование Cactus, размещенное на Multi-We ll Примечание: показанное оборудование Cactus не включает все новшества в сфере аренды, описанные на предыдущих слайдах. 2 4 1 3 3 4 1

---



28 Год, закончившийся Шесть месяцев, закончившихся (в тысячах долларов) 31 декабря, 30 июня 2020 2019 2018 2017 2016 2021 2020 Чистая прибыль (убыток) $59 215 $156 303 $150 281 $66 547 ($8 176) $29 910 $42 193 879) 3595 20767 20233 333 (633) налог на прибыль (доход) 10970 32020 19520 1549 809 (2704) 8810 EBIT 69484 187444 173396 88863 12866 27539 50370 Износ и амортизация 40520 38854 30153 23271 21241 18352 21500 EBITDA $ 110004 $ 226298 $ 203549 $ 112134 $ 34107 $ 45891 $ 71870 Выходное пособие 1 864 — — — — — 1 864 Переоценка налоговых обязательств по соглашению к получению 555 (5 336) — — — 1 004 (1 310) Расходы, связанные со вторичным предложением — 1 042 — — — 406 — (Прибыль) убыток от погашения долга — — 4 305 — (2 251) — — Вознаграждение акциями 8 599 6 995 4 704 — 361 4 438 4 204 Скорректированная EBITDA $121 022 $228 999 $212 558 $112 134 $32 217 $51 739 $76 628 Выручка $348 566 $628 414 $544 135 $341 191 $155 048 $193 310 $220 687 Маржа по скорректированному показателю EBITDA 3. 7 % 36,4 % 39,1 % 32,9 % 20,8 % 26,8 % 34,7 % Сверка не в соответствии с GAAP Важное раскрытие относительно показателей, не предусмотренных GAAP EBITDA и скорректированный показатель EBITDA не являются показателями, рассчитанными в соответствии с GAAP. EBITDA и скорректированная EBITDA — это дополнительные финансовые показатели, не относящиеся к GAAP, которые используются руководством и внешними пользователями нашей консолидированной финансовой отчетности, такими как отраслевые аналитики, инвесторы, кредиторы и рейтинговые агентства. Мы определяем EBITDA как чистую прибыль без учета чистых процентов, налога на прибыль и износа и амортизации.Мы определяем скорректированную EBITDA как EBITDA за вычетом выходных пособий, переоценки соглашения о налоговой дебиторской задолженности, (дохода) убытка от погашения долга, компенсации, основанной на акциях, и расходов на размещение акций. Мы определяем скорректированную маржу EBITDA как скорректированную EBITDA в процентах от выручки. Наше руководство считает EBITDA и скорректированную EBITDA полезными, поскольку они позволяют более эффективно оценивать наши операционные показатели и сравнивать результаты нашей деятельности от периода к периоду без учета методов финансирования или структуры капитала или других факторов, влияющих на сопоставимость финансовых результатов. от периода к периоду.EBITDA и скорректированная EBITDA не должны рассматриваться как альтернатива или более значимые, чем чистая прибыль или любой другой показатель, определенный в соответствии с GAAP. Наши расчеты EBITDA и скорректированной EBITDA могут быть несопоставимы с другими аналогичными показателями других компаний. Мы представляем EBITDA и скорректированную EBITDA, потому что считаем, что они предоставляют полезную информацию о факторах и тенденциях, влияющих на наш бизнес.

---



29 Джон Фитцджеральд Директор по корпоративному развитию и связям с инвесторами 713-904-4655 IR@CactusWHD.com Связь с инвесторами

---



К сожалению, запрошенная вами страница не найдена.

Мы записали эту ошибку (404), чтобы помочь нам устранить проблему. Вы можете попробовать еще раз, используя один из инструментов ниже. Вернуться на предыдущую страницу Карта сайта Индекс продукта Индекс загрузки программного обеспечения Чтобы найти свою страницу, воспользуйтесь нашей функцией поиска.       AllTechnology NetworkPartnerNetwork (только общедоступная)Видео и мультимедиа      Уточнить поиск       RSS | Официальные уведомления и условия использования | Заявление о конфиденциальности

#!/бин/баш эхо «####################################################################################### эхо «# _____ _ ____ __ __ _ _ _ #» echo «# |_ _|/ \ / ___|| \/ | / \ | \ | | #» echo «# | | / _ \ \___ \| |\/| | / _ \ | \| | #» echo «# | |/ ___ \ ___) | | | |/ ___ \| |\ | #» echo «# |_/_/ \_\____/|_| |_/_/ \_\_| \_| #» эхо «# #» echo «# Работает на IA2 #» эхо «# #» эхо «####################################################################################### эхо «» # Кредиты для самораспаковывающейся части: # http://www. -?[0-9]+$ ]]; тогда echo «Порт должен быть числом» выход 1 фи если [[ «$default_port» -lt «1024» ]]; тогда echo «Пожалуйста, выберите номер порта больше 1023 (TASMAN будет запущен пользователем без полномочий root)» выход 1 фи # URL службы UCD echo -e «Укажите URL службы UCD [http://ia2-vo.oats.inaf.it/ucd/]: \c» прочитать ucd_service_url если [[ -z «$ucd_service_url» ]]; тогда ucd_service_url=»http://ia2-vo.oats.inaf.it/ucd/» фи # Каталог конфигурации TASMAN echo -e «Указать каталог конфигурации TASMAN [/etc/tasman]: \c» читать tasman_config_dir если [[ -z «$tasman_config_dir» ]]; тогда tasman_config_dir=»/etc/tasman» фи mkdir -p «$tasman_config_dir» если [ ! $? -экв 0]; тогда echo «Невозможно создать каталог конфигурации $tasman_config_dir» выход 1 фи # Создание пользователя tasman, если это необходимо #если [[ ! $(getent passwd tasman) ]]; тогда # useradd -r тасман #фи cd $install_dir # Настройка встроенного тасмана echo «warFilePath=$install_dir»»tasman-webapp. война»> app.properties echo «defaultPort=$default_port» >> app.properties jar uf tasman-embedded.jar app.properties rm app.properties # Настройка tasman-webapp echo «ucd_service_url=$ucd_service_url» > webapp.properties echo «config_directory=$tasman_config_dir» >> webapp.properties mkdir -p WEB-INF/классы mv webapp.properties WEB-INF/классы jar uf tasman-webapp.war WEB-INF/classes/webapp.properties rm -Rf WEB-INF cd — 1> /dev/null # Создание исполняемого файла tasman_bin=»$install_dir»»тасман» echo «#!/bin/bash» > $tasman_bin echo «java -jar $install_dir»»tasman-embedded.банка \$1» >> $tasman_bin chmod +x $tasman_bin # Создание исполняемой символической ссылки ln -sfn $tasman_bin /usr/bin/tasman # Установка разрешений chmod -R 777 $tasman_config_dir echo «#######################################» echo «# Установка TASMAN завершена! 🙂 #» echo «#######################################» echo «Обратите внимание, что $tasman_config_dir имеет права доступа 777. Если вы планируете использовать TASMAN только с определенным пользователем, вы можете ограничить права доступа к этой папке. » # Выход из скрипта с успехом (0) выход 0 __АРХИВ__

Ordumuzun silahlanmasında Olan 2С3 «Акация» OAQ-Лари

Əvvəlki yazılarda döyüş əməliyyatlarının aparılmasında, xüsusən də бак və motoatıcı hissə və bölmələrin dəstəklənməsində artilleriyanın, xüsusilə də özüyeriyən haubitsaların əhəmiyyəti barədə Sizə məlumat vermişdik.Бу dəfə isə Sizinlə Azərbaycanın artilleriya hissələrinin silahlanmasında mövcud Olan 2С3 «Акация» özüyeriyən haubitsasının yaranma tarixi, quruluşu, silahlanması, sursatları, müşahidə və rabitə vasitələri, mühərrik və transmissiyası, hərəkətli hissəsi, döyüş tətbiqi, ТТХ-си, versiyaları və istifadəçiləri barədə topladığımız məlumatları bölüşəcəyik.

Yaradılma tarixi


Özüyeriyən artilleriyanın yedəkli artilleriya ilə müqayisədə üstünlükləri aşkar olduğuna görə keçən oldsrin 70-ci illərindən yeni özüyeriyən silahların inkişafı dünyanın bir çox Ölkələrində fəal şəkildə aparılırdı.Sovet dizaynerləri oxşar tədqiqatlarla məşğul idilər, lakin Nikita Xruşşov hakimiyyətə gəldikdən sonra bu istiqamətdə bütün işlər dayandırıldı. Xruşşov gələcək müharibələrin raketlərlə aparılacağına və geniş miqyaslı nüvə müharibəsi vəziyyətində artilleriya silahlarına ümumiyyətlə ehtiyac olmayacağırdına inan. Belə bir mövqenin yalnış olması qısa bir zamanda məlum oldu. 50-60-cı illərin bir neçə lokal qarşıdurması artilleriya silahlarının düşməni məğlub etmək üçün əsas vasitə olaraq qaldığını göstərirdi.Артиллерия «müharibə tanrısı» оларак танырды. Lakin SSRİ-də yeni artilleriya sistemləri üzərində iş yalnız Xruşşovun dövlət başçısı postundan getməsindən sonra başladı.

Nəticədə 1960-cı illərin əvvəllərində SSRİ-nin özüyeriyən artilleriya silahlarında ABŞ-dan geriliyi askar hiss olundu. Abs-да 155 millimetrlik М109 özüyeriyən artilleriya qurğusunun (OAQ) inkişafına cavab olaraq Sovet İttifaqı motoatıcı və бак diviziyalarının artılleriya alaylarında mövcud Olan 152 мм-LIK Д-1, Д-20 və ML-20 qoşquda çəkilən artılleriya vasitələrini dəyişdirmək üçün Ени модель hazırlamağa başladı .

yeni Öaq-ın hazırlanması oaq-ın hazırlanması ilə bağlı son qərar, m109 qurğusunun döyüş sursatı dəstinin tərkibinə nüvə mərmilərinin daxil edilməsi barədə etibarlı məlumat alındıqdan dərhal sonra alındıqdan dərhal sonra qəbul Edildi. Дивизия artilleriyası tərəfindən «xüsusi sursat» ın istifadəsi şəraitində, düşmənin əks-Batareya mübarizəsi təşkil etdiyi Заман mümkün məhvetmə zonasından тез uzaqlaşa bilən atəş vasitəsinin hərəkətliliyinin kəskin artmasına ehtiyac yarandı.

«Уралтрансмаш» завод özüyeriyən qurğunun aparıcı istehsalçısı təyin edildi.9 nömrəli zavodda isə artilleriya qurğusu hazırlandı. Лучшие дизайнеры Федор Петров, лучшие дизайнеры Георгий Ефимов.

1963-65-CI illərdə aparılan tədqiqat işlərinin nəticələrinə görə özüyeriyən silahların texniki görünüşü müəyyyənləşdirildi və 1967-ci ilyə prototip istehsalına başlandı. 1968-ci ilin sonunda özüyeriyən silahların ilk iki prototipi hazır oldu, 1969-ci ilin oktyabrında isə zavod sınaqları tamamlandı. 1971-ci ildə, 2S3 «Акасия» təyinatlı özüyeriyən qurğular SSRİ Silahlı Qüvvələrinin arsenalına qəbul edildi.

Zirehli korpus və qüllə


Özüyeriyən 2C3 «Акация» haubitsası klassik qüllə sxeminə görə hazırlanıb. Maşının corpusu polad zirehli yayılmış təbəqələrdən qaynaqlanır və üç hissəyə bölünür: güc (mühərrik- передача), idarəetmə və döyüş bölmələri. Korpusun ön və sağ hissəsində mühərrik-transmissiya bölməsi yerləşir. Onun solunda şassinin idarəetmə orqanlarına malik sürücü oturacağı mövcuddur.

Korpusun orta və arxa hissələrində döyüş bölməsi yerləşir.Korpusun damına isə hərəkətli qüllə qaynaqlanıb. Qüllədə top və pulemyot, həmçinin ekipaj oturacaqları quraşdırılıb. Qüllənin sağ tərəfində doldurucunun, sol tərəfində isə nişangah avadanlıqlarına malik tuşlayıcı oturacağı yerləşdirilib.

Komandirin yeri fırlanan qüllənin damına quraşdırılıb. Mərmi və barıt yükləri qüllənin arxa hissəsindədir. Qüllənin altında fırlanan döşəmə platforması mövcuddur. Platformada mərmilər yüklənmə mexanizmində yerləşdirilib.

Mərmi yüklənməsi xüsusi lyuklar vasitəsilə həyata keçirilir.2S3 qurğusunun zirehi ekipajın mərmi və qəlpədən qorunmasını da təmin edir. Корпус və qüllənin ön hissələrinin qalınlığı 30 мм, yan tərəflərdə isə 15 мм-дир.

Silahlanması

2S3 özüyeriyən qurğuların əsas silahlanmasını 152 mm-lik 2A33 haubitsası təşkil edir. Bu topun sursatları, баллистическая производительность Görə 152 mm-lik çəkilən D-20 haubitsasında istifadə edilən sursatlarla eynidir.

2A33

2A33 Silahının əsas tərkib komponentləri bunlardır: lülə, acaxmaq, elektrik avadanlıqları, beşik, geri təpmə qurğusu, məhdudlaşdırıcı, balans və qaldırma mexanizmləri.Silahın lüləsi ön hissəsində ejektoru olan borudur, onun ağız hissəsinə isə əyləc əlavə olunub. Silahdan atəş həm əllə, həm də elektrik düyməsinin köməyi ilə həyata keçirilə bilər.

Yarım avtomatik çaxmaq silah atəş açdıqdan sonra geri çəkilərək lülənin girişini açmaq üçün nəzərdə tutulur. İlk atəş zamanı çaxmağı əl ilə açmaq üçün lülədən sağ tərəfdə dəstək quraşdırılıb.

Beşik corpusa qaynaqlanıb, geri təpmə qurğusu və qaldırma mexanizminin fırlanan dəstəyi isə beşiyə sabit şəkildə bərkidilib.Beşiyin arxa tərəfində məhdudlaşdırıcı yerləsir. Onun üzərində isə zərbə-tətik mexanizminin elementləri, geri təpmə uzunluğunu ölçmək üçün xətkeş və tətik kilidləmə mexanizmi mövcuddur. Mərmi və barıt yükünün elektromexaniki üsulla lüləyə göndərilməsi, həmçinin sərf olunan mərminin qəbuledicisi, doldurucunun işini asanlaşdırmaq üçün nəzərdə tutulur.

Geri təpmə qurğusu, silindri silahın tıxacında sabitlənən hidravlik əyləcdən və azotla doldurulan pnevmatik qaytarıcı qurğudan ibarətdir.Sektor tipli qaldırma mexanizmi silahın şaquli olaraq 4 ilə + 60 ° arasında tuşlanmasını təmin edir. Silahın qaldırılması həm əllə, həm də elektrik mühərrikinin köməyi ilə həyata keçirilə bilər. Bundan əlavə, qaldırıcı mexanizmin dəstəyində elektrik atəş düyməsi yerləşir. Pnevmatik balans mexanizmi isə topun yellənən beşik hissəsinin balanssızlıq anını kompensasiya etməyə xidmət edir.

Sursatları

2S3 haubitsasının döyüş sursat dəsti 40 mərmidən (2S3M və sonrakı versiyalar üçün 46) ibarətdir.2A33 özüyeriyən haubitsasının döyüş sursatı dəsti əsasən Maksimum atəş məsafəsi 17050 təşkil edən ПЭСН 53-OF-540 qəlpəli fuqas və təkmilləşdirilmiş aerodinamik ландшафтного дизайна Malik, Maksimum atəş məsafəsi 17400 ПЭСН təşkil edən 3OF25 qəlpəli fuqas mərmilərdən ibarətdir.

Hazırda 2C3 ÖAQ versiyaları üçün inkişaf etdirilən «Сантиметр» və «Краснополь» idarəolunan mərmiləri hazırlanır. Bu mərmilər zirehli texnikanın cəmləşmə rayonlarını, uzunmüddətli müdafiə structurlarını, körpüləri və keçidləri məhv etmək üçün nəzərdə tutulur.

Bundan əlavə, işıqlandırma, betondələn, kimyəvi, nüvə və radiomaneə yaradan mərmilərdən istifadə edilməsi mümkündür. Zirehli maşınlarla mübarizə aparmaq üçün standard təchizatda 4 ədəd 53-BP-540 zirehdələn mərmisi mövcuddur.

Bu sursat 3 km-ə qədər məsafələrdə 250 mm-lik homogen polad zirehə nüfuz etməyə qadirdir. Bundan əlavə, zirehli hədəflərə atəş açmaq üçün standard sursat dəstinə daxil olmayan 53-Br-540 və 53-Br-540B zirehdələn mərmilərdən də istifadər edilə.Bu mərmilər müvafiq olaraq 120 мм və 115 мм qalınlığında homogen zirehlərə 1000 м məsafədən nüfuz etməyə qadirdir.

Adi Sursat Növləri ilə yanaşı, «Акация» Xüsusi döyüş sursatları ilə, məsələn, 1 кт TNT Gücünə və 17400 METR ATəş Məsafəsinə Malik 3VB3 Nüvə Sursatlarından Da Atəş Aça Bilir.

Bundan əlavə, 152 mm-lik ML-20, D-1, D-20 və 2C3 haubitsaları üçün müxtəlif zəhərli maddələrlə təchiz olunan qəlpəli-kimyəvi vəzısatlarda sur kimyəvi Bu mərmilərin ballistik və ümumi kütlə xüsusiyyətləri təxminən qəlpəli fuqas analoqları ilə eynidir.Məsələn, 53-XN-530 və 53-XS-530 mərmilərinin ballistikası 53-OF-530 qəlpəli fuqas sursatına uyğundur. Bundan əlavə, 2S3 özüyeriyən qurğususi 7,62 мм-lik PKT pulemyotu ilə təchiz edilir. Pulemyot komandirinin fırlanan qülləsinə quraşdırılır, onun şaquli tuşlama bucaqları −6 ilə + 15 ° arasında dəyişir.

Haubitsanın ekipajının AKMS hücum tüfəngləri, həmçinin siqnal tapançası üçün yerlər nəzərdə tutulub. Əlavə silahlanmaya помощь silahların sursat dəstinə pulemyot üçün 1500 ədəd mərmi, avtomatlar üçün 600 ədəd mərmi, siqnal tapançası üçün 18 ракет daxildir.

Müşahidə və rabitə vasitələri


Silahı istiqamətləndirmək, Gündüz və gecə ərazinin kəşfiyyatını aparmaq, həmçinin pulemyotdan atəş açmaq üçün komandirin qülləsində НУ-3QK axtarış projektoru Olan ТКН-3A nişangahı quraşdırılıb. Tuşlayıcının yeri isə qapalı atəş mövqelərindən və birbaşa atəş açmaq üçün OP5-38 artilleriya панорама nişangahı ilə təchiz olunub. Sürücü mexanik isə iki ədəd TNPO-160 prizmatik nişangahı və gecə idarəetməsi üçün TVNE-4B cihazı ilə təmin olunub.

Xarici radio rabitəsi R-123 radiostansiyası tərəfindən dəstəklənir. Радиостанции VHF diapazonunda işləyir və hər iki radiostansiyasının anten hündürlüyünə görə 28 км məsafədə oxşar stansiyalarla sabit rabitəni təmin edir. Ekipaj üzvləri arasında danışıqlar P-124 (интерком) cihazı vasitəsilə aparılır.

Mühərrik Və Mühərrik Və Transmissiya




2S3 Haubitsaları V şəkilli, 12 Silindrli, Dörd Taktlı, 520 в Gücünə Malik və Maye Soyutmalı V-59U Dizel Mühərriki Ilə Təchiz Edilib.Dizel yanacağından başqa mühərrik TS-1, T-1 və T-2 markalı керосин növləri ilə də işləmək imkanına malikdir.

Transmissiya mexaniki və ikiqat axımlıdır, həmçinin planetar dönmə mexanizminə malikdir. Altı irəli və iki geri ötürməlidir. Altıncı irəli ötürmədə maximal nəzəri sürət saatda 60 км-дир. İkinci geri ötürmə isə 14 km/saat sürəti təmin edir.

Hərəkətli hissə


2S3 haubitsasının hərəkətli hissəsi «Kruq» ZRK-nın modifikasiya edilən SU-100P şassisidir.O, altı cüt kauçuk dayaq və dörd cüt dəstəkləyici təkərlərə malikdir. Maşının arxasında istiqamətləndirici, ön tərəfdə isə aparıcı təkər diskləri mövcuddur. Tırtıl zənciri rezin-metal şarnirləri olan barmaqlıq ilə bir-birinə bağlanan kiçik keçidlərdən ibarətdir. Hər bir tralı eni 484 мм, addımı 125 мм-дир.

2S3 şassisinin asqısı fərdi torsion tiplidir. İlk altı dayaq təkərlərində ikitərəfli hidravlik amortizatorlar quraşdırılıb. Hərəkətli hissənin təyin edilən parametrləri təmin etməsi üçün SU-100P özüyeriyən qurğusunun dizaynında əhəmiyyətli dərəcədə dəyişikliklər edil.Baza versiyası ilə müqayisədə «Акация» da dayaq təkərləri və asqı sistemi gücləndirildi, soyutma sistemi isə tam dəyişdirildi.

Təşkilati quruluşu

2S3 özüyeriyən haubitsa 152 мм-LIK SSRI Quru Qoşunlarının бак və motoatıcı diviziyalarının artilleriya alaylarının artilleriya bölmələrində mövcud Olan МЛ-20, Д-1 və Д-20 artilleriya qurğularını əvəz etmək üçün silahlanmaya qəbul edilib. Стандартная артиллерийская дивизия, hər birində 6 ədəd 2C3 özüyeriyən qurğu olan 3 batareyadan (cəmi 18 ədəd haubitsadan) və ya eyni sayda qurğuya malik 4 batareyadan (yəni 24 ərdədətəd haubitsadan.

Döyüş tətbiqi



fqanıstan



2C3 Özüyeriyən Haubitsası ilk dəfə döyüşdə əfqanıstan Müharibəsi Zamanı istifadə Edilib. Onlar 40-Cı Ordunun Artilleriya Alaylarının Silahlanmanının əsasınını təşkil edirdi və ən çşşkilan özüyeriyən artilleriya qurğusu idi, hücum əməliyyyatları zamanı motoatıcı hissə və bölmələrin birbaşa müşayiətini onlar həyata keçirirdi.

1987-ci ilə qədər 40-ci ordunun tərkibində hər biri 50 ədəd 2S3 özüyeriyən qurğu ilə silahlanan 3 özüyeriyən artilleriya divisionu mövcud idi.

Совмеры Məkanında münaqişələrdə «Акация»

Gürcüstan-Rusiya müharibəsi zamanı da 2S3 özüyeriyən haubitsasından gürcü artilleriya bölmələri istifadə edilib. Gürcü bölməsinin haubitsası 80-100 mərmi ilə atəş açdıqdan sonra sıradan çıxıb.

2S3 özüyeriyən qurğuları birinci və ikinci çeçen münaqişələri zamanı rus qoşunları tərəfindən də istifadə edilib.2008-ci ilin avqustunda Cənubi Osetiyada Rusiya qoşunları ilə Gürcüstan artilleriya bölmələri arasında artilleriya dueli olub. Duel zamanı Rusiyanın 693-cü motoatıcı alayın 2S3 özüyeriyən qurğularının birinin komandiri gürcülər tərəfindən qəlpəli mərmi ilə məhv edilib. Buna səbəb rus ekipajın Gürcüstan tərəfdən rahat görünən atəş mövqeyi seçməsi olub. Üst komandirlərin mövqenin yalnış seçilməsinə nəzarət etməməsi isə hələ də açıq qalan cavabsız suallardandır.

2014-cü ildə Ukraynanın şərqindəki silahlı münaqişə zamanı hər iki tərəfi 2S3 qurğularından istifadə edib.

2016-cı ilin aprelində Azərbaycan Ordusunun artilleriya bölmələrinin 2S3 haubitsalarından istifadə etdiyi ethimal edilir. İşğal altında olan Qarabağda mövqelərindən geri çəkilən erməni ordusunun 2S3 haubitsalarından ibarət karvanı Xankəndi küçələrində görünüb. Sonradan onların atəş mövqelərinə yerləşdirildiyi məlum oldu.

Орта Шарг və Afrika


90 303 Ирано-иракская müharibəsinin коленей əvvəlindən ИРАКОМ artilleriya qruplarının əsasını təşkil edən 2S1 2S3 və özüyeriyən qurğularının SSRI tərəfindən İraqa çatdırılmasına başlandı.1991-ci ildə «Səhra Fırtınası» əməliyyatı zamanı İraq qüvvələri tərəfindən 2S3 özüyeriyən qurğularından istifadə edildi. Ümumiyyətlə, İraq müharibəsində ordunun artilleriya istifadəsi təcrübəsi mənfi olaraq qiymətləndirildi və bu da Sovet artilleriyasının zəif olduğu barədə iddialara su.bəb İraq artilleriyasının fəaliyətlərini qiymətləndirərkən qiymətləndirərkən İraq qüvvələrinin komanda və idarəetmə sisteminin sovet standartlarına pavab vermədiyi səbəb kimi göstərilir, lakin İraqda daim sovet məsləhtçilərinin olduğunu da unutmaq olmaz.

2011-ci ildə Liviyadakı vətəndaş müharibəsi dövründə hökumət qüvvələri tərəfindən 2S3 özüyeriyən qurğuları istifadə edilib. Suriyadakı vətəndaş müharibəsi Zamanı Suriya ərəb Ordusunun Bölmələri Tərəfindən Bu Haubitsalardan Birbaşa Tuşlama ilə atəş adılaraq rəqib atzərində mənfi psixoloji təsir yaratmaq üçün istifadə olunub. ÖAQ-dan son dəfə 2018-ci ilin yazında Dəməşq ərazisindəki əməliyyat zaman fəal şəkildə istifadə olunub.

Taktiki-Texniki-Xüsusiyyətləri


Əsas silahı: 152 mm-lik 2A33 yivli top
Heyəti: 4 nəfəfər
; TKN-3A
Kütləsi: 25 т
Çapı: 152 мм
Qüllənin qalxma bucağı: -4… + 60 °
üfüqi tuşlama bucağı: 360 ° 9
mərmi kütləsi: 27.67- 50.8 KQ
Mərminin Ilkin Sürəti: 680 M metrminin Ilkin Sürəti: 680 METR / SANIYə
ATəş TEZLIYI: 6 ATəş / DəQIQəə
Maksimum Atəş Məsafəsi: 20,5 км
Sursat dəsti: 40 ( SonraRalar 46) ədəd
Köməkçi Silahı: 7.62 MM — PKT PKT
çAPı: 7. 62 мм
Mərmi: 7.62×54 мм
Atəş Tezliyi: 750-800 ATəş / DəQIQəə
Güllənin Ilkin Sürəti: 855 METR / SANIYə
ATəş Məsafəsi: 1,5 км
Maksimum atəş məsafəsi: 4 км
Sursat sayı: 1500 ədəd
Korpusun uzunluğu: 4622 мм
Ümumi uzunluğu: 6970 мм
Lülə ​​daxil olmaqla uzunluğu: 7765 мм
Lülənin uzunluğu: 5190 мм
Tırtıl arası məsafə: 2622 мм
Eni: 3250 мм
Hündürlüyü: 3050 мм
Klirens: 450 мм
Zireh qalınlığı: 30 мм-lik yayılmış polad
Zəminə təzyiq: 0.6KQ / SM²
Keçilən Su Maneəsinin dərinliyi: 1 METR
Aşılan Xəndək ENI: 3 METR
Aşılan Divar Yüksəkliyi: 0,7 METR
Dirmanma dərəcəsi: 30 ° 20
Mühərrik: 520 в Gücünə Malik V-59U Dizel
Maxsimal Sürəti: 63 километр / Saat
Torpaq yolda maximum sürəti 25-30 km/saat
Yanacaq tutumu: 830 litr
Ehtiyat məsafəsi: 500 km
Asqısı: Hidravlik amortizatorlar və müstəqil torsion.

Versiyaları




2S3 (SO-152)
2S3M (SO-152 м)
2S3M1 (SO-152 M1)
2S3M2 (SO-152 M2)
2S3M2 -155
2S3M3

İstifadəçiləri


Rusiya Quru Qoşunlarında 1800 ədəd 2S3 mövcuddur, onlardan 1000 ədədi saxlanılmadadır. Rusiya dəniz piyadalarında isə 50 ədəd 2S3 qurğusu mövcuddur.

Azərbaycan Ordusunun silahlanmasında mövcud olan 2S3 qurğularının 16 ədədi 2009 və 2010 illərdə Ukraynadan əldə edilib. Daha əvvəldən isə 6 ədəd 2S3 ÖAQ-nın mövcud olduğu ethimal edilir. Az sayda mənbədə onların ilk dəfə 2008-ci ildə keçirilən hərbi paradda nümayiş olunduğu iddia olunsa da, açıq mənbələrdə yalnız 2013-cü ilin hədurürbi помощи gödurörbi paradır

Əlcəzairdə 40 ədəd, Anqolada 48 ədəd, Ermənistanda 28 ədəd, Belarusda 108 ədəd, Vyetnamda 30 ədəd, Konqo DR-də 10 ədəd, Gürcüstanda 13 ədəd, Qazaxıstanda 120 ədəd, Özbəkistanda 17 ədəd, Ukraynada 235 ədəd, Kuba, Cənubi Sudanda və Suriyada isə çox az miqdarda 2S3 haubitsası hələ də istismar edilir.

Болгаристан, Макаристан, Алмания, Ирак, Ливия, Словакия, ABŞ, Türkmənistan və Çexiya 2S3 qurğularını silahlanmadan çıxarıb.

Mənfi və müsbət cəhətləri

1970-ci illərdə Sovet İttifaqı Sovet Ordusunu yeni artilleriya silahları ilə yenidən tęçırı etmı etm. 1973-cü ildə təqdim olunan 2S3 ÖAQ-nın ardınca 1974-cü ildə 2S1, 1975-ci ildə 2S4, 1979-cu ildə isə 2S5 və 2S7 artilleriya vasitələri hazırlandı. Sovet İttifaqı yeni texnologiya sayəsində artilleriya qoşunlarının davamlılığını və manevr qabiliyyətini xeyli artırdı.Bundan əlavə bəzi Qərb mütəxəssislərinin fikrincə, məhz 2С1 2С3 və özüyeriyən qurğuları — НАТО komandanlığının nüvə silahlarının çatdırılması vasitələrinin tətbiqindən əvvəl onların məhv edilməsi ilə bağlı — SSRI hərbi doktrinasını həyata keçirməyə imkan Verdi.

2S3 təyinatı və görünüşünə görə rəqibi olan ABŞ-ın M109 özüyeriyən haubitsasına bənzəyir. 1971-ci ildə istifadəyə verildiyi dövrdə, 2S3 əsas parametrlərdə M109 haubitsasını geridə qoyurdu: qəlpəli fuqas mərmilərin atəş məsafəsində (14,6 км q7.4 км), sursat dəstində (28-ə qarşı 40 mərmi), ekipaj sayında (6-ya qarşı 4 nəfər) və xüsusi gücdə (15,5-ə qarşı 19 at/t) «Акация» daha üstün idi. 1973-cü ildə hazırlanan yeni M109A1 versiyası isə 2S3 haubitsasını üstələdi. 2S3 Уна çatışmazlıqları arasında ekipajın yalnız yüngül kiçik silahlardan və qəlpə parçalarından qorunmasına imkan verən KORPUS zirehlənməsinin kifayət qədər olmaması və əsas silahın şaquli tuşlama bucaqlarının qeyri-kafiliyi qeyd edilir.

152 мм-лик 3OF25 mərminin hədəf yaxınlığındakı qəlpələrə parçalanması təqribən 155 мм-lik M107 mərmisi ilə eynidir.Lakin istehsalıçı zirehli hədəfin məhv edilməsi üçün mərmi sərfiyyatının NATO sursatlarından xeyli aşağı olduğunu iddia edir.

1988-CI ildə Abs шилах metodu standartlarını yenidən nəzərdən keçirmək üçün совьет metodologiyasından istifadə edərək Bir Sira sınaqlar keçirdi və sınaqların nəticələri, Sovet standartları ilə sərf olunan döyüş sursatlarının sayının UST-üstə düşməsini göstərdi.

2S3 özüyeriyən qurğularının əsas analoqları əvvəlki nəsil SU-152Q qurğuları və ondan sonrakı 2S19 ÖAQ hesab edilir.Əvvəlki Nəsil özüyeriyən artilleriya Sistemi ilə müqayisə şərtidir, çünki Н. С. Xruşşovun Klassik artilleriya шилах sistemlərindən imtina edilməsi siyasəti ilə əlaqədar olaraq, Onun silahlanmaya qəbul edilməsinə baxmayaraq, СУ-152Q özüyeriyən haubitsaları kütləvi istehsala buraxılmadı.

Ümumiyyətlə, xidmət illərində 2S3 özüyeriyən qurğuları özünü etibarlı, sadə və rahat idarə olunan bir maşın kimi müəyənləşdir. 1989-CU ILDə SOVET ORDUSU KÖHNə 2S3 özüyeriyən Qurğularını övəzə etmək Üçün, daha uzaq atəş məsafəsinə, daha atəşş atəşsinə və atəş sürətinə malik döyüş sursatından istifadə edən yeni 2s19 öaq əldə etdi.Lakin Buna Baxmayaraq, idarə olunan və nizamlanan mərmilərlə birlikdə 2s3 özüyerlyən haubitsaları hələ də verilən döyüş tapşırıqlarını effektiv atəkildə həll edə bilən atəş zərbə kompleksi hesab Edilir.

Onun yüksək Маневр, keçicilik və ehtiyat məsafə imkanları artilleriya qruplaşmasının avtonomluğunu təmin Эдир, həmçinin Муасир döyüş əməliyyatlarının bütün mərhələlərində motoatıcı bölmələrə atəş dəstəyi göstərməyə imkan verir.

Nəticə
Yedəkdə çəkilən artilleriyanın istifadəsi kütləvi qırğın silahlarının tətbiqi şəraitində COX riskli olduğu üçün бу, qapalı döyüş bölmələri Olan zirehli özüyeriyən qurğuların kütləvi inkişafına səbəb Oldu.

Eyni zamanda, özüyeriyən silahlar çəkilən vasitələrlə müqayisədə daha böyük ölçülərə və kütləyə malikdir. Бу isə onların dəmir йолу və я хава йолу ilə daşınmasını, су maneələrini dəf etməsini əhəmiyyətli dərəcədə çətinləşdirir, həm də onların istifadəsi təmir BAZASI və kifayət qədər yanacaq-sürtkü ehtiyatı tələb Эдир, bütün bunlar isə istehsal və istismar proseslərinin bahalaşmasına səbəb Olur.

90 238 Məqalədə sadalanan xüsusiyətləri və imkanları анализ edərək 2S3 qurğularının aşağıdakı üstünlüklərə малик olduğu qənaətinə gəlmək mümkündür:

— yedəkdə çəkilən toplarla müqayisədə Даэй yüksək hərəkətliliyə malikdir, qısa Zamanda atəş mövqeyinə yerləşdirilir və ORANI tərk Эдир;
— ekipaj zireh altında həm qəlpə və mərmilərdən, həm kimyəvi silahlardan, həm də pis hava şəraitindən qorunur;
— güc qurğusunun mövcudluğu tuşlama, yükləmə və doldurma funksiyalarını mexanikləşdirməyə imkan verir;
— özüyeriyən şassi səngər hazırlamaq üçün mühəndis (qazma) avadanlığı quraşdırmağa imkan verir;
— avtomatik yüklənmə və tuşlanma haubitsanın atəş tempini əhəəmiyyətli dərəcədə artıra Bilir, BIR neçə mərmi ilə hədəfi məhvetmə rejiimi inun onun taktiki Imkanlarını yars sistemlərinin imkanlarına qismən yaxınlaşdırır;
— özüyeriyən artilleriya qurğuları köməkçi nəqliyyat vasitələrindən daha az asılıdır.
— 2S3 qurğusunun çatışmazlıqlarına isə bunları help etmək mümkündür:
— istehsal və istismarı kifayət qədər yüksək dəyərə malikdir;
— təmir bazasının, yanacaq və sürtgü materiallarının mövcudluğundan asılıdır;
— ekipajın iş şəraiti məhduddur, döyüş bölməsinin qazla çirklənməsi labüddür;
— özüyeriyən qurğuların maskalanma imkanları geniş deyil.

Yüksək avtonomluq, mövqeləri qısa Zamanda dəyişdirmə qabiliyyəti, zirehin mövcudluğu, döyüş bölgəsindəki özüyeriyən silahların Даэй узун müddət həyatda qalma imkanları, Onun yüksək dəyərini əks Batareya atəşinə qarşı Даэй yüksək müqaviməti ilə qismən kompensasiya Эдир.

Bütün qeyd olunan müsbət və mənfi cəhətləri araşdırdıqdan sonra məlum Olur ки, özüyeriyən haubitsaların бак və motoatıcı hissələrin tərkibində hərəkət etmək qabiliyyəti, hücum əməliyyatlarında бушель hissələrin atəş gücünün əhəmiyyətli dərəcədə artırılmasına, müdafiədə isə düşmənin hucuma və я yerdəyişməyə cəhd edən bölmə və texnikalarına qarşı оперативным reaksiya verilməsinə səbəb ola bilər.

Mənbələr:

http://orughie.info/artilleriya/178-2s3-akatsiya
https://stalin-line.автор/экспопозиция/площадка-боевой-техники/самоходные-гаубицы
https://tvzvezda.ru/weapon/art/201112051652-nl8n.htm
https://ru.wikipedia.org/wiki/2%D0%A13

Hərbi ekspert Ədalət Verdiyev
Ordu.az

Wk – Гидрографическое управление Соединенного Королевства

Страница 2 и 3: I РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ADM

Страница 0593 ПОЯСНИТЕЛЬНОЕ ПРИМЕЧАНИЕ Неделя N 6 и 7: Карты Адмиралтейства, затронутые Pu

Стр. 8 и 9: I КАРТЫ И ПУБЛИКАЦИИ АДМИРАЛТЕЙСТВА

Стр. 10 и 11: I КАРТЫ И ПУБЛИКАЦИИ АДМИРАЛТЕЙСТВА

Стр. и 15: I КАРТА АДМИРАЛТЕЙСТВА И ПУБЛИКАЦИИ

Страница 16 и 17: I КАРТА АДМИРАЛТЕЙСТВА И ПУБЛИКАЦИИ

Страница 18 и 19: Новые карты Адмиралтейства Таблица I ADMIRA

Страница 20 и 21: I КАРТА АДМИРАЛТЕЙСТВА И ПУБЛИКАЦИИ Страница 2593 905 23: Карты Адмиралтейства.

Стр. 24 и 25: II ГЕОГРАФИЧЕСКИЙ УКАЗАТЕЛЬ (1) Miscellan

Стр. 26 и 27: II УКАЗАТЕЛЬ КАРТ, ЗАТРАГАННЫХ Admiral

Стр. 28 и 29: II УКАЗАТЕЛЬ КАРТ, ЗАТРАГАННЫХ Admiral

— West Coast — Appro

Страница 32 и 33: 2149 НОРВЕГИЯ — West Coast — Njord Oi

Страница 34 и 35: 2182 ДАНИЯ — Острова — Storebælt

Страница 36 и 37: 2196* БАЛТИЙСКОЕ МОРЕ — Польша и Денма 3 Страницы 38 и 39: 2189 ГЕРМАНИЯ — Северное побережье — Ху

Страницы 40 и 41: 2139 ЕГИПЕТ — Северное побережье — Мина

Страницы 42 и 43: Диаграмма 1095 [предыдущее обновление 2017/0

Страницы 44 и 45: 2129 * КАТАР — Рас-Лаффа — Северный

Стр. 46 и 47: II 2114 КИТАЙ — Южное побережье — Гонконг

Стр. 48 и 49: 2171 ЮЖНО-КИТАЙСКОЕ МОРЕ — Лусонский пролив

Стр. 50 и 51: 2185 КИТАЙ — Восточное побережье — Jinshan S

стр. 52 и 53:

2101 JAPAN — Seto Naikai — Akashi K

стр. 54 и 55:

2120 Индонезия — Timor — North CoAs

Page 56 и 57:

2160 indonesia — Kalimantan — Юг

2 Page 58 и 59:

2176 Индонезия — Papua — Selat Sage

Page 60 и 61 :

2183 ГОНДУРАС — Северное побережье — Прим.

Стр. 66 и 67:

2135(T)/07 ИНДИЙСКИЙ ОКЕАН — — Датабюл. (P)/07 БРАЗИЛИЯ – Реки – Рио-Ам

Стр. 72 и 73:

Прилагается к Извещению мореплавателям 214

Стр. 74 и 75:

Прилагается к Извещению мореплавателям 211

Стр. 19 и 79 III НАВИГАЦИОННЫЕ ПРЕДУПРЕЖДЕНИЯ См. N.M.

Стр. 78 и 79:

(7) Navarea VII (Юго-восток Атлантики) Weekl

Стр. 80 и 81:

NP 40 Irish Coast Pilot (2006 Editi

Стр. 82 и 803: NP 6A East Coasts of Central Ameri

Стр. Издание G 2006/07 г. Weekly Editi

стр. 90 и 91:

стр. 103, раздел ЯПОНИЯ.84720 Nyud

стр. 92 и 93:

стр. 95, Алжир. Удалить запись и

Страница 94 и 95:

СТРАНИЦА 328, АЛЖИР. Удалить запись и

Page 96 и 97:

Page 96 и 97:

VI Admiralty Maritime Communication

Page 98 и 99:

yumpu.com/en/document/view/2102924/wk-united-kingdom-hydrographic-office/98″ title=»VI MARITIME SAFETY INFORMATION, MAR»> Page 98 и 99:

Page 98 и 99:

Page 98 и 99:

Page 98 и 99:

Page 9000 и 99:

Page

Page 100 и 101:

com/en/document/view/2102924/wk-united-kingdom-hydrographic-office/100″ title=»Page 184, DOVER (COASTGUARD MRCC) M»> Page 184, Dover (Reafguard MRCC) M

Стр. 102 и 103:

УСЛУГИ: Приветствуются посетители. Diese

Стр. 104 и 105:

УСЛУГИ: Приветствуются посетители.Diese

Стр. 106 и 107:

A, B: При получении A, B: 0730 1930 VI

Стр. 108 и 109:

VI Стр. 241, WhiteHills Harbour и

Page 112 и 113:

Page 365, Марина Изола, удаление и

Page 114 и 115:

VI Погода в Wi Bulletins A, B: на получении

Page 116 и 117:

Страница 103, после GOOLE вставить новый en

Стр. 118 и 119:

Стр. 127, после NOSS MARINA вставить

Стр. 120 и 121:

Стр. 139, LADY BEE MARINA Стр. 139, LADY BEE MARINA Стр.

VI Page 145, Великобритания, Englan

Page 124 и 125:

Page 124 и 125:

VI Page 168, Великобритания, Scotla

Page 126 и 127:

Page 126 и 127:

VI Page 172, Stornoway (Reafuard

Page 128 и 129:

VI стр. 187, WHITEHILLS HARBOR И

Па ge 130 и 131:

Мекленбург-Передняя Померания B Нижний Сакс

Страница 132 и 133:

VI 58° 8° 9° 10° EK D 389 11°

Страница 134 и 135: 9080 Diagram, Norwa

Page 136 и 137:

65 ° 60 ° 55 ° WK19 / 07 Strömstad C

Page 138 и 139:

Инструкции: ⎯ Гидрографическая нота

Page 140:
